变比测试仪操作方法
互感器变比极性测试仪使用方法

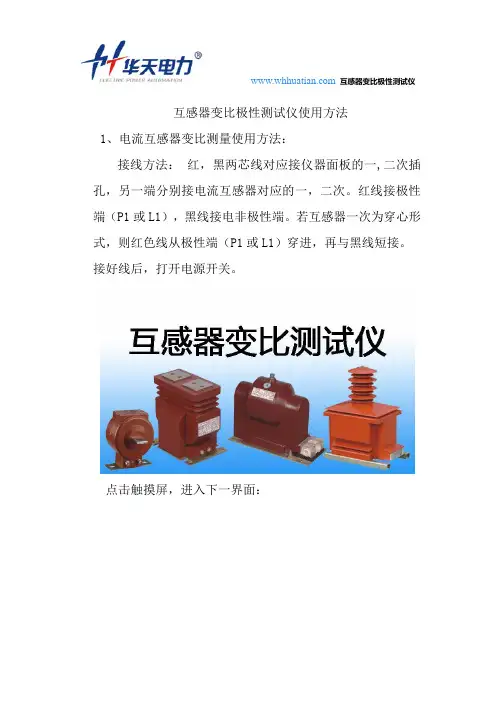

互感器变比极性测试仪互感器变比极性测试仪使用方法1、电流互感器变比测量使用方法：接线方法：红，黑两芯线对应接仪器面板的一,二次插孔，另一端分别接电流互感器对应的一，二次。
红线接极性端（P1或L1），黑线接电非极性端。
若互感器一次为穿心形式，则红色线从极性端（P1或L1）穿进，再与黑线短接。
接好线后，打开电源开关。
点击触摸屏，进入下一界面：互感器变比极性测试仪根据被试互感器的二次电流，在“电流互感器”上点击相关项，进入测量：点击“测量”后，开始测量，等待测量结果。
如果要重复测量时，直接点击“测量”，即可进行再次测量。
2、电压互感器变比测量使用方法：互感器变比极性测试仪接线方法：红，黑两芯线对应接仪器面板的一,二次插孔，另一端分别接电压互感器对应的一次和二次。
红线极性端（A），黑线非极性端；测量方法请参照电流互感器的操作方法。
3、界面提示：显示此界面，说明仪器电量不足，不能进行测量，必须对仪器进行充电。
4、按键以及充电接口：“CT”、“PT”、“复位”按键，其中“CT”、“PT”是在触摸失效，或触摸屏破裂之后的备用键，也可以作为测量按键使用。
按“CT”键，默认参考二次电流为5A，按“PT”键，默认参考二次电压为100V。
充电接口，对仪器充电时，仪器将停止工作。
仪器在充电中，互感器变比极性测试仪充电器的指示灯为红。
仪器充满时，充电器的指示灯变绿。
三、技术指标：变比测量范围：5A/5A------25000A/5A；5A/1A-------5000A/1A。
电磁式电压互感器全系列。
测量精度：0.2%体积：280mm*230mm*100mm重量：3Kg。
BBC6638变比测试仪使用说明书
BBC6638变比测试仪使用说明书
仪器使用方法
1.接线
接好AC220电源、地线、高低压测试线。
注意：高低压线不能接反2.励磁电压选择
励磁电压有110/220V可选择，正常情况选220V，对于电压等级较低的试品选择110V。
3.输入变压器参数
“接线组别、额定变比、级差、总分接数”分别设置正确。
4.测试
误差E的计算公式为（K测-K额）/K额×100%
K测为变比实际值，K额为变比额定值，屏幕上显示测试相的实测值及误差。
5.复位
测试结束后按复位键以关闭电压，连选三次复位键，退回到参数输入状态。
常见故障
1.开机无显示：检查电源及保险管。
2.仪器显示：连接错误。
1）检查高低压测试线；
2）接线组别选择错误；
3）励磁电压过高，将后边电源选项换至110V档；4）设备故障。
3.仪器显示：无输入。
1）检查高低压测试线；
2）接线组别选择错误；
4.仪器显示：变比超范围。
变比超出仪器测试范围。
5.测试值与额定值比偏差大。
1）检查高低压测试线；
2）接线组别选择错误；
3）设备故障。
高压CT变比测试仪操作方法
高压CT变比测试仪操作方法高压CT变比测试仪操作方法5.1 开机接好线以后，打开电源开关进入主画面，按1-6键进入相应功能画面。

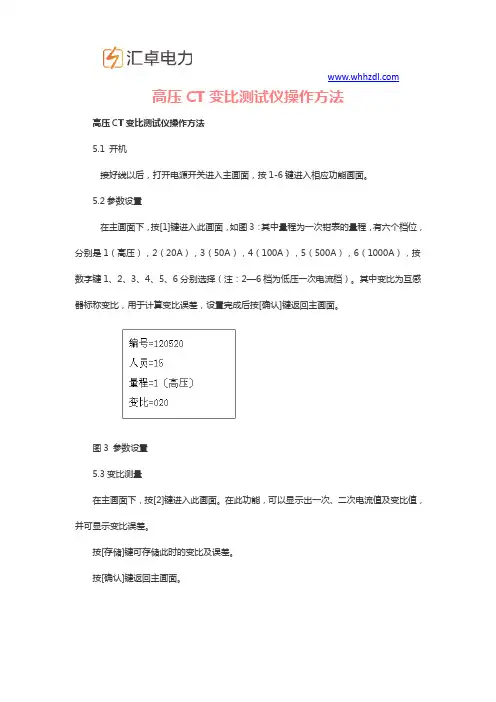

5.2参数设置在主画面下，按[1]键进入此画面，如图3：其中量程为一次钳表的量程，有六个档位，分别是1（高压），2（20A），3（50A），4（100A），5（500A），6（1000A），按数字键1、2、3、4、5、6分别选择（注：2—6档为低压一次电流档）。
其中变比为互感器标称变比，用于计算变比误差，设置完成后按[确认]键返回主画面。
图3 参数设置5.3变比测量在主画面下，按[2]键进入此画面。
在此功能，可以显示出一次、二次电流值及变比值，并可显示变比误差。
按[存储]键可存储此时的变比及误差。
按[确认]键返回主画面。
图4 变比测量注意：高压一次钳表与低压一次钳表不能同时适用。
5.4查询存储在主画面下，按[3]键进入此画面，如图5a。
操作者输入要查询的编号，按[确认]键开始查询，如有数据显示如图5b，内容依次为编号，变比，误差，时间，人员，存储序号。
按[3]键可以查询下一个相同编号的数据。
按[确认]键返回主画面。
5.5 时间确认 在主画面下，按[4]键进入此画面，如图6。
可查看和修改时间，反复按[选择]键可在各行之间循环；修改完成后按[确认]键确认并返回主画面。
图65.6不平衡度（扩展功能）在主画面下，按[5]键进入此画面，如图7。
本测试仪提供母线三相电流不平衡度测量，光标停留在A、B、C相电流上时，分别记下相应电流值，测量完毕后计算出三相电流不平衡度。
用[选择]键在各行之间循环。
图7 不平衡度测量注意：三相电流测量时存在不同步性，不平衡度值仅作为参考。
5.7调试在主画面下，按[6]键进入此画面。
此功能为产品出厂前调试使用。
六、注意事项6.1要仔细阅读华天电力高压钳表的使用要则（见附录），注意高压钳表的使用。
6.2钳型互感器在夹电流导线时钳口张开要适度，钳口啮合时要自然，遇到障碍时要重新夹好。
变压器变比组别测试仪操作注意事项 变压器操作规程
变压器变比组别测试仪操作注意事项变压器操作规程变压器变比组别测试仪由主机和配件箱两部分构成，其中主机是仪器的核心，全部的电气部分都在主机内部，其外箱接受高强度铝合金机箱，坚固耐用，配件箱用来放置测试变压器变比组别测试仪由主机和配件箱两部分构成，其中主机是仪器的核心，全部的电气部分都在主机内部，其外箱接受高强度铝合金机箱，坚固耐用，配件箱用来放置测试导线及工具。
变压器变比组别测试仪大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调整，可适应冬夏各季。
仪器工作时，假如显现液晶屏显示紊乱，按全部按键均无响应，或者测量值与实际值相差很远，请按复位键或者关掉电源再重新操作。
那变压器变比组别测试仪在操作过程中需要注意哪些安全措施？1、使用变压器变比组别测试仪前确定要认真阅读本操作说明书。
2、仪器的操应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射场所使用。
4、仪表应避开猛烈振动。
5、对变压器变比组别测试仪的维护和修理、护理和调整应由专业人员进行。
6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。
7、高、低压电缆不要接反。
8、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
高压试验变压器的种类高压试验变压器分为油浸式试验变压器，充气式试验变压器，干式试验变压器三种。
油浸式高压试验变压器：容量大，价格便宜，维护和修理便利，主流产品，但随着容量的增大，设备体积也会加添，由于是油浸式的，所以比较简单脏，但使用年限长。
全自动变比组别测试仪的使用 测试仪如何操作
全自动变比组别测试仪的使用测试仪如何操作变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。
国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为0.5%”。
对于传统的变比测量方法，大多接受QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。
已经不能适应现代测量快节奏，高效率的要求。
变压器全自动变比组别测试仪使用说明1、试品接线：（1）变压器变比组别测试仪若试品为三相变压器，则高压侧对应的A、B、C、0分别接仪器面板的H插座的黄绿红黑四把线夹，低压侧对应接L插座的四把线夹。
若试品无中性点则黑色线夹悬空不接。
若试品为单相变压器，则高压侧与低压侧分别接黄色和黑色的线夹，其他线夹悬空。
注：测“Z”型变压器时，必需将“组别设置”为：“Z” ；将“相别设置”为：“y”在设置“联结组号”。
（2）注意：高压侧引线与低压侧引线要对应好。
严禁接反!（3）插上220V，50HZ的电源线，打开电源开关，此时液晶屏显示主菜单。
2、变压器变比组别测试仪菜单选择：（1）在开机，复位或测量完毕按“F4”键后，屏幕显现主菜单按动功能键“F1—F4”，可分别选择“组别设置、相别设置、参数设置、测试”四个条目。
A、组别设置：进入此功能菜单，可对变压器的各种联接方式进行选择、设置。
B、相别设置：进入此功能可对变压器类别进行设置。
既可设置为单相变压器测试也可设置为三相变压器一相测试，还可以设置为对三相变压器A、B、C三相自动依次测试。
C、参数设置：进入此功能可依据变压器的铭牌标记输入变压器已知参数，例如：分接类型、等分接级、额定变化，以便于仪器自动提示分接位置和变比误差。
3628D变比测试仪操作规范
操作规范3628D变比测试仪操作规范
3628D变比测试仪操作规范
操作步骤：
1、将变压器各侧引线拆除，将变压器A、B、C、O对应接至测试仪的A、B、C、O接线
柱上，注意高低压侧不要接反，主机接地端子可靠接地。
2、认真检查接线无误后，打开仪器电源，进入仪器参数设置界面，在此界面下根据设
备铭牌信息进行相应的参数设置，通过移动光标进行参数选定和增减数字。
参数设置完成后将光标移动至“额定匝数比”。
按F3保存数据。
3、按F1或F2进行测量，（需根据试品进行选择，按F1选单次测或按F2选连续测进行
测量。
4、测试完毕，进行数据打印。
注意事项：
1、测试开始后，如果屏幕显示“高低压接反”，应停止测试，检查接线是否有误。
2、仪器的接地必须可靠接地。
3、对有载调压变压器，中间有3个分接位是相同的变比值，设定时，总分接位数减例如开关有19个分接位置，9a、9b、9c相同，设定总分接应为17.。
全自动变比组别测试仪的使用方法
全自动变比组别测试仪的使用方法
1、在测量中间，人不要触摸试品。
2、如果测试线短路，高低压接反，会熔断保险。
保险熔断后，如果进行测量，在显示“正在测量，请等待！"后停住。
请关机，更换相同容量的保险，重测。
3、连线要保持接触良好。
仪器应良好接地！
4、仪器的工作场所应远离强电场、强磁场、高频设备。
供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源给仪器供电。
交流净化电源的容量大于200VA即可。
5、仪器工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远，请按复位键,或者关掉电源,再重新操作。
6、如果显示器没有字符显示，或颜色很淡，请调节亮度电位器至合适位置。
仪器应存放在干燥通风处。
如何使用变比测试仪进行测试
如何使用变比测试仪进行测试
变比测试仪是一种交流低压测试，有助于找出高压绕组与所有其他空载
绕组的比率。
它是一种单相和三相变压器测试，可用于测量单相和三相分布
中的励磁电流、匝数比和绕组极性。
实际上，它可以逐相测试电流、电位以
及分接变压器。
首先，匝数比测试仪是一种用于对每个绕组的每个抽头进行
测试以及测量绕组之间的匝数比的设备。
最有可能的是，这些比率测量可以在应通过将感应读取电压除以施加电压
值来计算的整个抽头位置中进行。
但是，这种变比测试是专门针对三相变压
器进行的，但可以使用三相匝数比测试仪一次进行一次，直到完成所有三相
变比测量。
通常，匝数比测试可以用变比测试仪采用以下方式，包括：
1. 隔离设备，对所有进出线电缆进行接地工作。
2. 将 H 的三相测试线连接到一端，并确保它正确地对齐线路。
3. 现在，你把另一端的X的三相测试连接起来，看看它是否对线。
4. 将所有 H1、H2、H3 测试连接到相应的 H1、H2、H3 变压器套管或端子。
如果存在 H0 端子或套管，您可以连接 H0 测试线。
5. 之后将X1、X2、X3 表笔分别连接到X1、X2、X3 变压器套管或端子上，
并同时连接X0。
6. 测量所有分接位置的匝数比。
7. 确认测量比例在计算比例的 0.5% 以内。
精品资料欢迎下载。
互感器变比测试仪
互感器变比测试仪概述互感器是一种将高电压或大电流降压/降流的电气元件，广泛应用于高压电力系统和电力仪表系统。
互感器的变比是指互感器的二次侧电压与一次侧电压的比值，是互感器的重要参数之一。
互感器变比测试仪是一种用于测量互感器变比的设备，可以精准地判断互感器的质量、性能和故障，保证高压电力系统和电力仪表系统的安全稳定运行。
本文将介绍互感器变比测试仪的原理、特点、操作步骤和注意事项。
原理互感器变比测试仪采用的是绕线式比较法，利用频率可变的通断电源作为一次输入电源，通过半桥电路产生二次侧的脉冲电压信号，将脉冲信号通过微处理器进行处理和比较，从而得到互感器的变比值。
特点互感器变比测试仪具有以下特点：1.精度高：采用绕线式比较法，可达到较高的测试精度。
2.自动化程度高：通过微处理器控制，操作简便，易于实现自动测试。
3.功能齐全：除了测试变比，还可以测试极性、电阻、短路阻抗等其它重要参数。
4.结构紧凑：采用模块化设计，占用空间小，携带方便。
5.安全性高：具有过载、过流、短路等保护功能，能有效保护测试人员和测试设备。
操作步骤使用互感器变比测试仪进行测试，需要先进行准备工作，具体操作步骤如下：1.准备测试设备：包括互感器变比测试仪、测试导线、电压表、电流表等。
2.接线：按照操作手册上的接线图连接测试导线，将测试导线分别接到互感器的一次侧和二次侧。
3.校准：按照操作手册上的校准方法，先对测试仪进行校准，确保测试结果的准确性。
4.测试：按照操作手册上的测试方法，设置测试参数，进行测量，记录测试结果。
注意事项在进行互感器变比测试时，需要注意以下事项：1.接线正确：测试导线的接线应按照操作手册上的接线图进行，否则会影响测试结果的准确性。
2.测试电源稳定：测试电源应保持稳定，以免影响测试结果。
3.地线接好：测试导线的地线应连接良好，以保证测试的安全性。
4.注意保养：测试仪器不用时，应尽可能放在干燥、通风、无尘的地方，以确保设备的长期使用。
变压器变比测试仪使用方法
变压器变比测试仪使用方法嘿，你问变压器变比测试仪使用方法啊？那咱就来好好说说。
这变压器变比测试仪啊，用起来得小心点呢。
首先呢，把测试仪拿出来，检查一下有没有损坏啥的。
就像你出门前得看看自己穿的衣服有没有破洞一样。
要是有问题，赶紧找厂家或者专业人士修一修。
然后呢，把测试仪的线接好。
一般有两根线，一根接在变压器的高压侧，一根接在低压侧。
这就像给变压器穿上了一条“电线裙子”。
可别接错了哦，不然测试仪可就乱显示了。
接好线之后，打开测试仪的开关。
这时候测试仪就会开始工作啦，屏幕上会显示一些数字和字母啥的。
别慌，这都是测试仪在告诉你变压器的情况呢。
接着呢，按照测试仪的说明书，设置一些参数。
比如说变压器的型号啊、额定电压啊啥的。
这就像给测试仪一个任务清单，让它知道该怎么干活。
设置好参数之后，就可以开始测试了。
测试仪会自动测量变压器的变比，然后把结果显示在屏幕上。
这时候你就可以看看变压器的变比是不是正常啦。
如果结果不正常，那就得检查一下变压器是不是有问题。
或者看看测试仪的线有没有接好，参数有没有设置对。
就像你做数学题做错了，得检查一下是不是哪里算错了。
打个比方吧，用变压器变比测试仪就像给变压器做体检。
测试仪就是医生，线就是听诊器，参数就是病历本。
医生拿着听诊器，看着病历本，给变压器做检查，看看它有没有生病。
我给你讲个例子哈。
我有个朋友在工厂里负责维护变压器。
有一次，他觉得变压器有点不对劲，就拿出变压器变比测试仪来测一测。
他按照上面说的方法，一步一步地操作。
最后发现变压器的变比有点问题。
他赶紧找了专业人士来修，避免了一场事故。
从那以后，他对变压器变比测试仪的使用方法就更熟悉了。
所以啊，变压器变比测试仪的使用方法很重要呢，学会了才能更好地维护变压器。
全自动变比组别测试仪说明书(通用)
一、前言根据IEC及国家有关标准规定，在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。
为此我公司研制生产的全自动变比测试仪在原基础上根据用户的现场使用要求，使操作更加简便，功能完备，数据稳定可靠，测试速度大大提高。
适应各种大中小型变压器变比测试的需要。
二、用前须知1、使用前请认真阅读本使用说明书。
2、本仪器户内外均可使用，但应避开雨淋、腐蚀性气体、尘埃过浓、高温、阳光直射等场所使用。
3、接线时注意高压侧与低压侧引线不能接反。
4、仪器开机后不能将测试引线互相短路或接地等，必须将不用的引线夹悬空处理。
5、仪器接线要注意黄、绿、红三色分别对应变压器的A、B、C、三相接线端，不可接错。
6、对仪器的维修、调整应由专业人员进行。
三、性能特点1、中文菜单提示、操作简单方便。
2、变比测量范围大：1-100003、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，联接组别可任意选择，一次完成测量AB、BC、CA三相的变比值、误差、联线组别等参数。
4、测量速度快。
(三相同时测完只需十几秒钟)5、一次测量完成、自动切断试验电源。
6、设置数据，测量结果自动保存，可查看以前数据。
7、测有载变压器，只输入一次变比。
8、携带方便、适合野外作业。
四、技术指标1、变比测量范围：1-10000。
2、精度：1-1000 0.2% 1000-10000 0.5%。
3、电源：220V±10%，50HZ。
4、组别：1-125、工作温度：0-40℃。
6、环境湿度：小于80%不结露。
7、外型尺寸：400×290×170MM3五、面板示意图六、操作方法1．联线：关掉仪器的电源开关，按下面的方法接线。
单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。
高压CT变比测试仪
高压CT变比测试仪概述高压CT变比测试仪是一种用于测试高压电流互感器（CT）的变比的仪器。
变比是CT传感器输出电流与实际电流之间的比例。
变比测试是确保CT正常工作的重要步骤。
高压CT变比测试仪主要由控制器和连接CT的测量传感器组成，可以测量1kV至110kV范围内的CT变比。
工作原理高压CT变比测试仪的工作原理基于电磁感应定律。
测试仪将测量信号的高频交流信号输送到CT上，然后根据测量传感器中的回路和标准电压值进行测量。
测试仪的控制器用来控制测试仪的操作、收集数据并比对标准电压值。
使用方法以下是使用高压CT变比测试仪的步骤：1.连接测试仪和CT传感器测试仪和CT传感器都需要连接到高压电力系统。
如果测试仪需要与计算机通信，还需要连接计算机。
2.准备测试仪测试仪可能需要先进行校准或者配置参数。
测试仪的说明书应该有详细的关于配置和校准的说明。
3.选择测量模式测试仪应该有不同的测量模式，例如手动和自动模式。
手动模式可能需要用户自己输入电流数值，而自动模式则可以自动检测电流值。
根据需要选择相应的模式。
4.进行测试在测试之前，请确保CT传感器被正确连接。
根据测试仪的说明书选择正确的测试方法。
测试仪应该也会提供关于正确使用的简要说明。
5.解析结果测试完成后，测试仪将会产生测试结果，通常是一个数字。
根据CT传感器的制造商提供的数据确认测试结果是否合理。
如果测试结果不正确，请重复测试或联系制造商进行排查。
总结高压CT变比测试仪可以准确地测试CT变比，是必不可少的电力系统测量工具之一。
使用方法虽然相对简单，但是对于测试人员的技能、测试设备的质量等都有要求。
因此在使用前请仔细阅读说明书，进行校准和测试。
变比测试仪的使用方法
如何正确使用变比测试仪？
如果你想正确使用变比测试仪，以下这些步骤应该是必不可少的。
首先，将变比测试仪插入变压器中。
这时，你需要确保变比测试
仪正确地插入变压器，而且紧固好置入端子的螺丝。
其次，将变比测试仪与电源连接。
这时，访问变比测试仪的电源
连接器，确定测试仪已经正确连接到电源。
如果你使用电池供电，那
么确保电池已经安装好并密封。
接下来，开启变比测试仪。
如果你的测试仪支持自动开启功能，
那么它应该会自动开启。
否则，你需要按照测试仪使用说明书的提示
来开启测试仪。
进行测试。
在进行测试之前，请确保你已经熟悉这个测试仪的基
本操作，因为不同的测试仪可能需要你按不同的按钮进行测试。
最后，分析测试结果。
在测试完成后，你需要查看测试结果并分析。
根据你的测试结果，你可以得出结论，以帮助你解决电力系统中
的潜在问题。
总的来说，无论你是正在测试一台新的自动化变压器，或者检查
已经投入使用的设备，正确地使用变比测试仪将是成功完成你的工作
的关键。
请根据上述步骤正确地使用测试仪，以确保你得到的测试结
果是准确的。
安全操作规程-全自动变比测试仪
全自动变比测试仪安全操作规程一、目的通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。
以保障设备、人员的安全及运行。
二、适用范围本规程适用于公司全自动变比测试仪。
三、工作原理此仪器具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点。
可以测量各种三相变压器的变比和接线组别，同时也能测量单相变压器和电压互感器的变化和极性，而且能显示变比误差，具有数据打印功能。
四、技术参数五、使用操作步骤1、联线：关掉仪器的电源开关，按照正确的方法接线。
变压器的中性点不接仪器，不接地。
接好仪器地线。
将电源线一段插进仪器板上的电源插座，另一端与交流220V电源相连。
2、打开仪器的电源开关，稍后液晶屏上出现主菜单。
3、接法设置。
进入接线方法设置后，按方向键选择接法，按确认键保存接法，返回主菜单。
4、设置标准变比。
进入标准变比设置后，按“→”键选择数据位，选中的数据反响显示。
按“↑”“↓”键修改数据。
如果变压器有档位，这里设定的标准变比是中间档的标准变比。
5、开机预热5分钟后，选择“开始数据测量”，按“确认”键。
屏上显示的变比值是本次测量需要的实际标准变比值，按“↑”“↓”键可以修改此值。
每次修改的幅度=设置的标准变比*调压比。
每次测量完成后，仪器自动保存数据。
按“↑”，查看数据，按“←”键，进入打印菜单，可打印本次数据，打印全部数据。
按确认键，返回主菜单六、HSE提示，注意事项1、正确连接测试线。
如测试线短路，高低压接反，会熔断保险。
保险熔断后，如果进行测量，在显示“正在测量，请等待”后停住。
请关机，更换相同容量的保险，重测。
2、连线要保持接触良好；仪器应良好接地。
3、仪器的工作场所应远离强电场、强磁场、高频设备。
供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源给仪器供电。
4、仪器工作时，如果出现液晶屏显示紊乱，按所有键均无响应，或者测量值与实际值相差很远，请按复位键，或者关掉电源，再重新操作。
三相变压器变比测试仪如何使用？
三相变压器变比测试仪如何使用？三相变压器变比测试仪依据IEC及有关标准规定，在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目。
这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。
采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线推断为检查电路的正确性供应了可靠的依据。
全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。
三相变压器变比测试仪是用于测试三相变压器的变比（变压器的输入和输出电压之间的比值）的仪器。
以下是一般的使用步骤：1. 准备工作：确保测试仪器和变压器的电源已接好，并处于安全状态。
检查测试仪器的电源和连接线是否正常，确保测试仪器的仪表和按钮功能正常。
2. 连接测试仪器：将测试仪器的测试引线连接到变压器的输入和输出端子上。
通常，测试仪器会有标有输入和输出的引线，将其正确连接到变压器的对应端子上。
3. 设置测试仪器：依据测试仪器的说明书或操作指南，设置测试仪器的参数，例如输入电压范围、输出电压范围和测试精度等。
确保测试仪器的设置与待测试的变压器的额定电压匹配。
4. 进行测试：打开测试仪器的电源，并察看测试仪器的显示屏或仪表。
依据测试仪器的操作指南，依次进行测试步骤，包含输入电压测试和输出电压测试。
测试仪器会测量输入和输出电压之间的比值，并显示在仪表上。
5. 分析结果：依据测试仪器的显示结果，推断变压器的变比是否符合设计要求。
通常，变压器的变比应与额定变比特别接近，假如存在较大偏差，可能需要检查变压器的状态或进行修理。
6. 完成测试：完成测试后，关闭测试仪器的电源，并断开测试引线。
将测试仪器归位，并进行必需的记录和报告。
请留意，以上步骤仅为一般参考，具体的操作步骤可能因不同的三相变压器变比测试仪而有所差别。
在使用测试仪器之前，请务必阅读并遵守测试仪器的操作指南和安全规定。
变压器变比测试仪的常规操作及注意事项
一、产品外观（详情点击进入官网了解或来电咨询）二、操作说明1.单相变压器或单相PT测试接线高压测试端红色测试线的黄、绿测试钳接被测试品的高压端；低压测试端黑色测试线的黄、绿测试钳接被测试品的低压端。
2.单相CT测试接线高压测试端红色测试线的黄、绿测试钳接被测试品的二次侧；低压测试端黑色测试线的黄、绿测试钳接被测试品的一次侧。
3.三相变压器测试接线高压测试端红色测试线的黄、绿、红测试钳接被测试品高压端的A、B、C相；低压测试端黑色测试线的黄、绿、红测试钳接被测试品低压端的a、b、c相。
二、注意事项1.对于具有多个分接位的变压器，输入额定高、低压电压值、分接间距、额定档位，是为了使测试结果可以自动计算出误差值，以及分接开关所处的分接位。
2.有载分接开关19档的变压器，若9、10、11分接是同一个值，仪器输入额定分接位时应输入9，此时12分接位以后，仪器显示分接位置比实际位置小2。
3.本仪器分接位置的设置按高压侧调压设计，是假设1分接为最高电压挡位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。
4.三相变压器铭牌上的变比是指不同电压绕组的线电压之比，因此，不同接线方式的变压器，其变比与匝数比有如下关系：一次、二次侧接线相同的三相变压器的电压比等于匝数比；一次侧、二次侧接线不同时，Y--d接线的匝比值等于变比值除以 ，D--y 接线的匝比值等于变比值乘以 。
5.只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。
6.当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。
对于联结组别，用户可按实际情况进行选择，如果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。
对伏安变比极性综合测试仪的相关操作
对伏安变比极性综合测试仪的相关操作
伏安变比极性综合测试仪是一种用于测试电器设备工作状态的仪器，主要用途包括电流、电压等参数的测量及极性判断。
本文将介绍伏安变比极性综合测试仪的相关操作，包括其基本使用方法、注意事项等。
一、测试仪的基本使用方法
伏安变比极性综合测试仪通常有两个测试端口（标有“正”和“反”），用户可根据具体测试需求连接测量对象的电源。
操作步骤如下：
1.连接测试对象，根据具体测试需求接线。
2.打开伏安变比极性综合测试仪的电源开关。
3.此时测试仪会进行自检，完成后将显示当前电压和电流的数值。
4.测试完成后，关闭电源开关。
二、测试仪的注意事项
1.测试仪仅适用于低电流、低电压电器设备的测试。
高压电气设备测试
需使用相应的高压测试仪器。
2.测试仪使用前应先进行自检，确保设备状态正常。
3.测试前，应检查测量对象的接线情况，确保接线正确。
4.测试过程中，应注意观察测试仪表显示的电流、电压值，确保其处于
安全范围内。
5.在测试过程中，应避免多人操作，防止误操作造成安全事故。
6.测试仪不应存放在湿润、高温或易受损坏的地方，以免影响设备的使
用寿命。
7.使用后，应及时对测试仪进行清洁、维护和存放。
三、结语
伏安变比极性综合测试仪是一种能够快速、准确、方便地测试电气设备状态的仪器。
在使用时需注意安全、正确操作。
通过本文的介绍，相信读者已经了解到测试仪的基本使用方法和注意事项，能够更加安全、便捷地进行电器设备的测试与维护。
变压器变比测试仪
ZZZZ有限公司企业标准变压器变比测试仪操作规程Q/ZZZZ1002-2023代替Q/ZZZZ1002-20101目的规定操作者在使用变压器变比测试仪应达到的要求。
2适用范围本规程适用于变压器变比测试仪测试仪的操作。
本规程适用于ZZZZ有限公司内部试验人员。
3人员要求试验人员应经过相应培训，并有公司授权。
4操作要求4.1操作者应熟悉设备的结构及性能。
4.2操作者必须经过专业培训，方可上机操作。
4.3测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。
4.4操作步骤：1.1.1、联线：关掉仪器的电源开关，按下面的方法接线。
1.2打开仪器的电源开关,稍后液晶屏上出现主菜单，如下图设置标准变比一开始数据测量G查看历史数据G-4-f≡----------:选择确认:执行~选中的菜单反向显示（黑底白字）；此时可按“T”键选择功能菜单；按“确认”键执行相应功能注：按下按键，放开按键，为一次按键输入1.3接法设置,进入接线方法设置后，液晶屏显示如下2023-09-15发布2023-10-15实施t：选择确认:保存“此时按“T”键选择接法；按“确认”键保存接法，返回主菜单3、按任意键仪器进入服务主菜单1.4设置标准变比,进入标准变比设置后，液晶屏显示如下设置接线方法G设置标准变比变比司5.000开始测量数据一查看历史数据G:移位tI:增减确认:保存1此时，按“→”键选择数据位,选中的数据反向显示；按键修改数据。
选中数字后，按“T”“1”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0。
选中小数点后，按“T”“1”键，小数点循环移动。
按“确认”键保存变比后，液晶屏显示如下调压比的设置方法和标准变比的设置方法相同。
按“确认”键保存调压比后，返回主菜单注意:设置的标准变比为线电压之比,与QJ35电桥不同,不需要换算！附加说明:本标准由ZZZZ有限公司质保部提出本标准主要起草人：ZZZZ本标准所代替标准的历年版本发布情况为——Q/ZZZZ1002-2010。
变压器变比测试仪使用说明书
变压器变比测试仪使用说明书变压器变比测试仪是电力系统中常用的测试设备，主要用于测量变压器的变比。
本文将详细介绍变压器变比测试仪的使用方式和注意事项，以帮助用户正确使用该设备。
一、使用前准备在使用变压器变比测试仪之前，需要先进行以下准备工作：1. 检查设备是否完好。
查看设备外观是否有损坏，检查所有插头、连接头是否牢固。
2. 检查设备参数设置是否正确。
根据需要测试的变压器型号和规格，设置相应的测试参数，如变比范围、测试精度等。
3. 熟悉设备的操作方法和注意事项。
仔细阅读设备的说明书，并根据说明书提示进行正确的操作。
二、操作步骤1. 连接电源。
将变压器变比测试仪的电源线接入电源插座，并将插头连接至设备。
2. 连接测试线。
将测试线分别连接至变压器的高压侧和低压侧，确保连接牢固。
3. 设置测试参数。
根据实际情况，设置变比范围和测试精度等参数。
4. 启动测试。
按下测试按钮，仪器开始进行测试，测试完成后会显示测试结果。
5. 分析测试结果。
根据测试结果分析变压器是否正常工作，如出现异常可尝试再次测试，若多次测试结果仍然异常，建议进行维修或更换变压器。
三、注意事项在使用变压器变比测试仪时，需要注意以下事项：1. 确保设备接地良好，防止漏电和触电。
2. 在使用前进行外观检查和参数设置，确保设备完好无损，并设置正确的测试参数。
3. 确保测试线连接正确，避免短路和断路。
4. 在测试过程中避免触碰测试线和设备，以免造成伤害。
5. 在使用后及时清洁和保养设备，避免降低设备寿命。
总之，正确使用变压器变比测试仪将能确保测试结果的准确性和工作安全，提高变压器的工作效率和可靠性。
希望这篇文章能对初学者们有所帮助，并能在实际应用中发挥良好的效果。
高压CT变比测试仪操作方法
高压 CT 变比测试
5．变比相别测试
【一次电流】：高压检测仪采集到的电流，为互感器一次电流 【二次电流】：低压电流钳采集到的电流，为互感器二次电流 【以二次电流为 5A 的变比】：将所测的二次电流值折算为 5A， 再根据这个倍数折算一次电流，与变比值是相同的。显示 【XXX/5A】 【变 比】：一次电流与二次电流的实测比值 【10kV-YY 折算变比】：高压检测仪采集变压器二次母排电流， 根据变压器 10kV/380V 折算出变压器一次电流再与互感器二次 电流的比值 【 】：相位差约 0°～30°或 330°～360°，为同相正极 性 【 】：相位差约 150°～210°；为同相负极性，即一次或 二次的电流钳夹反，同相极性相反（高压检测仪的开机正面与
低压电流钳红色标记点正面为电流输入同向端） 【异】：相位差约±120°或±60°为异相，一二次电流钳所夹
的不是同相电流线 【Er】：不能正常识别，可能主机没有正常接收到高低压端的
信号，可能同频信号干扰，可能信号幅值太小等
高压 CT 变比测试
如前所述，分别将高压检测仪与低压电流钳钳住 CT 的一
高压 CT 变比测试
6．数据保持/解除 在测试模式下，按 HOLD 键，可以保持 LCD 显示，“HOLD”符号指示。
再按 HOLD 键解除数据锁定，返回测试模式，“HOLD”符号消失。 7．数据存储
在测试模式下，按 HOLD 键保持数据的同时，仪表自动编号并存储当前保 持的数据，并提示已存数据多少组。本仪表能存储 3000 组数据，若存储已满， “已满”符号指示，必须清除内存后才能再存储。 8．数据查阅
在测试模式下，按住 HOLD 键+POWER 键进入数据查阅模式，同时自动显
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/252
变比测试仪注意事项
注意事项
该变比是针对电力系统的三相变压器、特别是Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器设计的。
仪器输入单相电源，由内部功率模块产生三相电源或二相电源，输出到变压器的高压侧，然后高压低压同时采样，最后计算出组别、变比、误差、相位差。
仪器采用大屏幕液晶显示，全中文菜单及汉字打印输出。
仪器内置使用说明书，可随时查阅。
仪器可以通过USB口直接由上位机进行控制,完成设置测量上传数据保存打印等操作。
仪器操作十分方便，是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。
二、安全措施
2.1、使用本仪器前一定要认真阅读本手册。
2.2、仪器的操作者应具备一般电气设备或仪器的使用常识。
2.3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
2.4、仪表应避免剧烈振动。
2.5、对仪器的维修、护理和调整应由专业人员进行。
2.6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。
2.7、高、低压电缆不要接反。
2.8、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。
2.9、测试试验变压器时，不可从低压加电，测仪表线圈的电压比，以免发生危险。
/252 2.10、变压器外壳和仪器的的接地端要良好接地。
但三相变器的中性点不要接地。
单相试验变压器的高压尾不要接地。
7.1有载分接开关19档的变压器，9、10、11分接是同一个值，仪器输入分接类型时应输入17，此时12分接以后，仪器显示分接位置比实际位置小2。
分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。
7.2电压等级低的变压器，当输入电压值有效位数不够用时，可将高低压电压同时乘10或100等常数后输入。
7.3当出现错误提示后，应关闭电源，查找原因。
7.4连线要保持接触良好。
仪器应良好接地！
7.5仪器工作时，如果出现液晶屏显示紊乱，旋转鼠标无响应，或者测量值与实际值相差很远，请按复位键,或者关掉电源,再重新操作。
7.6显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。
亮度电位器是多圈电位器，有10圈！
7.7仪器的工作场所应远离强电场、强磁场、高频设备。
供电电源干扰越小越好，宜选用照明线。
如果电源干扰还是较大，可以由交流净化电源给仪器供电。
交流净化电源的容量大于200VA即可。
7.8仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气。
