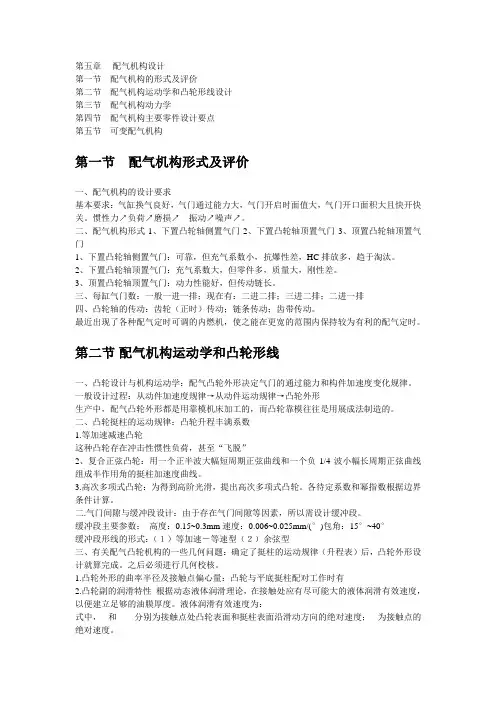

5.配气机构设计
第五章配气机构设计第一节配气机构的形式及评价第二节配气机构运动学和凸轮形线设计第三节配气机构动力学第四节配气机构主要零件设计要点第五节可变配气机构第一节配气机构形式及评价一、配气机构的设计要求基本要求：气缸换气良好，气门通过能力大，气门开启时面值大，气门开口面积大且快开快关。
惯性力↗负荷↗磨损↗振动↗噪声↗。
二、配气机构形式1、下置凸轮轴侧置气门2、下置凸轮轴顶置气门3、顶置凸轮轴顶置气门1、下置凸轮轴侧置气门：可靠，但充气系数小，抗爆性差，HC排放多，趋于淘汰。
2、下置凸轮轴顶置气门：充气系数大，但零件多，质量大，刚性差。
3、顶置凸轮轴顶置气门：动力性能好，但传动链长。
三、每缸气门数：一般一进一排；现在有：二进二排；三进二排；二进一排四、凸轮轴的传动：齿轮（正时）传动；链条传动；齿带传动。
最近出现了各种配气定时可调的内燃机，使之能在更宽的范围内保持较为有利的配气定时。
第二节配气机构运动学和凸轮形线一、凸轮设计与机构运动学：配气凸轮外形决定气门的通过能力和构件加速度变化规律。
一般设计过程：从动件加速度规律→从动件运动规律→凸轮外形生产中，配气凸轮外形都是用靠模机床加工的，而凸轮靠模往往是用展成法制造的。
二、凸轮挺柱的运动规律：凸轮升程丰满系数1.等加速减速凸轮这种凸轮存在冲击性惯性负荷，甚至“飞脱”2、复合正弦凸轮：用一个正半波大幅短周期正弦曲线和一个负1/4波小幅长周期正弦曲线组成半作用角的挺柱加速度曲线。
3.高次多项式凸轮：为得到高阶光滑，提出高次多项式凸轮。
各待定系数和幂指数根据边界条件计算。
二.气门间隙与缓冲段设计：由于存在气门间隙等因素，所以需设计缓冲段。
缓冲段主要参数：高度：0.15~0.3mm速度：0.006~0.025mm/(°)包角：15°~40°缓冲段形线的形式：（１）等加速－等速型（２）余弦型三、有关配气凸轮机构的一些几何问题：确定了挺柱的运动规律（升程表）后，凸轮外形设计就算完成。
汽车发动机配气机构的设计与研究
汽车发动机配气机构的设计与研究摘要：汽车发动机的配气系统装置机构是气缸的主要部分，它能够按照汽缸的运行流程，通过定时开关入、排气的阀门，来完成向汽缸内吸入新鲜空气和排出尾气。
本研究主要针对目前在汽车上最普遍使用的汽油发动机进行配气装置的结构设置，同时还对配气系统结构中的凸轮结构进行了动态设计，以确保发动机得到足够的气体供应。
关键词：汽车发动机；配气机构；设计；研究汽车发电机配气系统装置机构是气缸的主要部分，它按照汽缸的常规工作方法，通过定时开闭进、排气阀门，使汽缸内吸收新鲜空气并排出发动机尾气。
该项工作将着重针对在微型汽车中使用的汽油引擎进行配气方式分析，并对配对凸轮机构进行动作分解，以确保发动机得到足够的气体供应。
1.绪论配气系统机构设计在发动机组成上起着关键性作用，发动机的空气经济性、动力性能否完善，工作环境能否安全可靠，以及噪声与震动是否受到了合理的限制等，这都和配气系统机构的设计有着密切联系。
为提高气缸的稳定性，人们对发动机配气结构开展了较多、较详细的研究，主要涉及凸轮型线、气门活动状态、气门震动模拟、挺柱和凸轮之间的接触位置等。
由于在国内开始的早期，国外已经掌握了较为完备的发动机技术，这其中就包括了从配起机构的基本原理和应用的技术方面，就己经发展的较为完备了。
在上个世纪90年代，在全球上各大工厂都还使用单个气缸的二个正时进、当排气门数时，一位日本工程师发明了多气门发动机，而所谓多气门发动机就是发动机气缸进、排气门数超过两个气门。
当时，它主要是由日本制造商开发的。
它基本上是一个四阀多阀的设计。
20世纪90年代末，本田率先开发了VTEC发动机，该发动机可以自由调整正时长度和正时，以克服常见多气门发动机在中低转速时排放效率低的问题。
但是由于结构的影响，气动阀在自动控制的操作过程中并不方便，所以早期的VTEC只有两冲程控制，现在更多的时候只有三冲程控制，再加上新配备的VTEC发动机，在加速的时候，往往会有突然的推回感觉，这也降低了驾驶的舒适性。
汽车内燃机配气机构毕业设计
本科专业职业生涯设计姓名学号年级专业系（院）指导教师2010年 4 月 15 日目录第一部分同舟共济，自强不息，我的汽车工程师之路 (5)前言 (5)1 自我探索 (5)1.1 职业兴趣 (5)1.1.1 自我评估的结果：ECR (5)1.1.2 职业测评的结果：SRI (6)1.1.3 职业兴趣探索小结 (6)1.2 职业能力 (7)1.2.1 自我评估的结果：RIC (7)1.2.2 职业测评的结果：RIS (7)1.2.3 360度评估结果 (8)1.2.4 职业能力探索小结 (8)1.3 职业价值观 (9)1.3.1 职业价值观测评结果 (9)1.3.2 职业价值观小结 (9)1.4 个性特征 (9)2 了解和分析职业 (10)2.1 世界大背景 (10)2.2 国内汽车行业行情 (10)2.3 汽车行业人才需求情况 (11)3 匹配抉择 (11)3.1 性格与爱好的匹配 (11)3.2 性格与价值取向的匹配 (11)3.3 爱好与价值取向的匹配 (11)3.4 我的职业目标 (12)3.4.1 同济大学汽车学院简介 (12)3.4.2 执行路线 (13)4 自我监控和调整 (13)4.1 监控 (13)4.1.1 目的 (13)4.1.2 内容要素 (14)4.2 修正方案 (14)5 结束语 (14)第二部分汽车内燃机配气机构的优化设计 (15)摘要 (15)ABSTRACT (16)1 课题背景 (16)1.1 配气机构的研究历程 (17)1.2 配气机构优化设计的目的及意义 (17)2 配气机构简介 (18)2.1配气机构概述 (18)2.2配气机构采用的新技术 (20)2.2.1顶置凸轮轴技术 (20)2.2.2 多气门技术 (20)2.2.3 可变气门正时配气机构(VVA) (21)3 总布置设计 (22)3.1 气门的布置形式 (22)3.1.1 气门顶置式配气机构 (22)3.2 凸轮轴的布置形式 (22)3.3 凸轮轴的传动方式 (22)3.4 每缸气门数及其排列方式 (22)3.5 气门间隙 (23)4 配气定时工作原理 (23)5 配气机构的零件和组件 (24)5.1 气门组 (24)5.1.1 气门 (25)5.1.2 气门座圈 (29)5.1.3 气门导管 (30)5.1.4 弹簧设计计算 (30)5.2 气门传动组 (35)5.2.1 凸轮轴 (35)5.2.2 凸轮型线设计 (35)5.2.3 缓冲段设计 (37)5.2.4 排气凸轮型线的优化设计 (38)5.2.5 凸轮轴进排气凸轮角度设计 (38)5.2.6 基本段设计 (39)5.2.7 曲轴正时带轮与凸轮轴正时带轮 (40)5.2.8 挺柱 (40)5.2.9 推杆 (40)5.2.10 摇臂 (41)设计总结 (41)参考文献 (42)谢辞 (43)第一部分同舟共济，自强不息，我的汽车工程师之路前言关于人生发展阶段的论述，孔子曾在《论语•为政》中说：“吾十有五而志于学，三十而立，四十而不惑，五十而知天命，六十而耳顺，七十而从心所欲，不逾矩。
气动发动机旋转阀式配气机构设计
摘要配气机构是发动机的重要机构之一，其设计好坏对发动机的性能、可靠性和寿命有着很大的影响。
现阶段我们普遍使用的是往复式顶杆气门进排气装置，其不足之处在于：1）噪音比较大；2）内燃机是自然吸气的，传统顶杆气门装置由凸轮驱动，一旦凸轮形线确定，气门最大开度和相位配合角度也随之确定。
而气动发动机进气要求压力和流量可调节，即要求进气相位可调。
