管螺纹标准及型号
NPT、PT、G、RC等管螺纹的区别

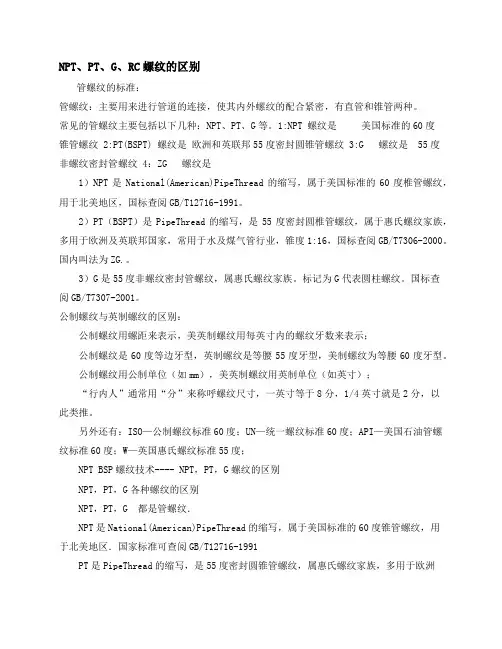

NPT、PT、G、RC螺纹的区别管螺纹的标准:管螺纹:主要用来进行管道的连接,使其内外螺纹的配合紧密,有直管和锥管两种。
常见的管螺纹主要包括以下几种:NPT、PT、G等。
1:NPT 螺纹是美国标准的60度锥管螺纹 2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹 3:G 螺纹是55度非螺纹密封管螺纹 4:ZG 螺纹是1)NPT是National(American)PipeThread的缩写,属于美国标准的60度椎管螺纹,用于北美地区,国标查阅GB/T12716-1991。
2)PT(BSPT)是PipeThread的缩写,是55度密封圆椎管螺纹,属于惠氏螺纹家族,多用于欧洲及英联邦国家,常用于水及煤气管行业,锥度1:16,国标查阅GB/T7306-2000。
国内叫法为ZG.。
3)G是55度非螺纹密封管螺纹,属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
公制螺纹与英制螺纹的区别:公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示;公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹为等腰60度牙型。
公制螺纹用公制单位(如mm),美英制螺纹用英制单位(如英寸);“行内人”通常用“分”来称呼螺纹尺寸,一英寸等于8分,1/4英寸就是2分,以此类推。
另外还有:ISO—公制螺纹标准60度;UN—统一螺纹标准60度;API—美国石油管螺纹标准60度;W—英国惠氏螺纹标准55度;NPT BSP螺纹技术---- NPT,PT,G螺纹的区别NPT,PT,G各种螺纹的区别NPT,PT,G 都是管螺纹.NPT是National(American)PipeThread的缩写,属于美国标准的60度锥管螺纹,用于北美地区.国家标准可查阅GB/T12716-1991PT是PipeThread的缩写,是55度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为1:16.国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为G代表圆柱螺纹.国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径,单位是英寸.行内人通常用分来称呼螺纹尺寸,一等于8分,1/4?就是2分,如此类推.G就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。
管螺纹尺寸对照表全
管螺纹尺寸对照表全管螺纹尺寸对照表全,是涉及到管道工程常见的一种工具,也是在安装、维护管道设备过程中最常用的一种规格型号。
管螺纹在管道工程中的使用十分重要,分为内螺纹和外螺纹两种。
内螺纹通常在管道连接部分进行固定,而外螺纹则通过旋转连接与其他管道或设备件进行连通。
管螺纹尺寸对照表主要用于管道工程的选择,可用于管件的尺寸检测、校准、安装等相关操作。
由于不同的螺纹尺寸和型号在管道工程中所承受的工作压力不同,因此必须选择适合的螺纹尺寸进行安装,以保证管道的稳定性和安全性。
以下是管螺纹尺寸对照表全,便于工程师们在进行管道安装时有所参考。
一、管螺纹系列尺寸1、英制螺纹系列英制螺纹(Unified Thread Standard,简称UTS)又称美制螺纹,是世界上应用最广泛的标准螺纹之一。
英制螺纹系列的特点是双角度为60度,以便于使用常用的60度加工刀具,其中螺纹角度为55度。
英制螺纹的尺寸包括两个基本要素:螺距和外径。
在通常情况下英制螺纹的螺距为每英寸的线数或根数。
如表1所示(以UNC和UNF为例),英制螺纹系列的螺纹外径小于或等于2英寸时,用六角法就可以拧紧。
而螺纹外径超出2英寸时则一般用周边固定螺栓接头来拧紧。
表1分类|型号|常用规格UNC|粗牙联合螺纹Unified Coarse Thread|#4~4英寸UNF|细牙联合螺纹Unified Fine Thread|#10~4英寸UNEF|极细牙联合螺纹Unified Extra FineThread|#4~1.5英寸UNW|特粗牙联合螺纹Unified National Extreme Thread|1.5~4英寸UNS|特粗牙联合螺纹Unified Special Thread|#10~4英寸UNJ|特紧牙联合螺纹Unified National JetThread|3/8~3英寸2、公制螺纹系列公制螺纹是以公制毫米为单位的螺纹。
其特点是角度为60度,常用于汽车、航空、电子等行业中,具有世界认可的国际标准。

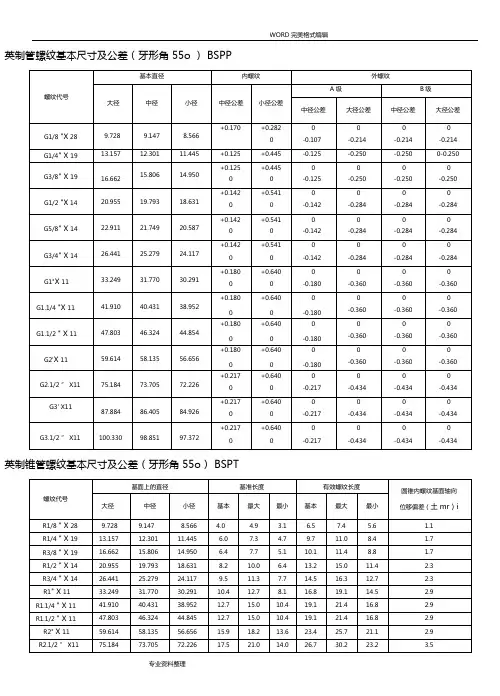

各国标准螺纹基本尺寸对照表
英制管螺纹基本尺寸及公差(牙形角 55o ) BSPP英制锥管螺纹基本尺寸及公差(牙形角 55o) BSPT美制管螺纹基本尺寸及公差(牙形角 60o ) UN(F)布锥管螺纹基本尺寸及公差(牙形角60o ) NPT公制螺纹基本尺寸及公差(牙形角60o ) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm*1m— 1020mm*200m合金钢管、外径 22mm-127mr冷轧无缝钢管、外径127mm-600mm壁厚16mm-100mi,外径精度土 0.5%,壁厚精度土 5潦轧中厚壁无缝钢管、16Mn外径400— 1600mm壁厚20— 60mm 的大口径厚壁卷管,可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管,精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。
公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外,产品深得用户依赖。
管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼王标签:杂谈表(1)螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)螺纹长度锥管螺纹的基本尺寸表(3-28 ) 1/2PT 、1/2NPT 表(2)螺纹基本尺寸(单位:mm)螺纹标准的一种,按外形分圆柱、圆锥两种;按牙型角分55°、60°两种。
螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英寸。
各国标准螺纹基本尺寸对照表
英制管螺纹基本尺寸及公差(牙形角55º)BSPP英制锥管螺纹基本尺寸及公差(牙形角55º)BSPT美制管螺纹基本尺寸及公差(牙形角60º)UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm.壁厚16mm-100mm.外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管.可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管.精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。
公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外.产品深得用户依赖。
管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签:杂谈表(1)螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径(基准直径)d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1.162 0.249 20.955 19.793 18.631 8.2 13.2锥管螺纹的基本尺寸表(3-28)1/2PT 、1/2NPT表(2)螺纹基本尺寸 (单位:mm)螺纹标准的一种.按外形分圆柱、圆锥两种;按牙型角分55°、60°两种。
各国标准 螺纹基本尺寸对照表
英制管螺纹基本尺寸及公差(牙形角55º)BSPP55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2 6R 44"113.032.30911111.551110.721.479R 55"138.432.30911136.951135.4721.479R 66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm 冷轧无缝钢管、外径127mm-600mm,壁厚16mm-100mm,外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管,可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管,精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。
公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外,产品深得用户依赖。
管螺纹的基本尺寸表(2010-10-25 15:57:35) 转载▼标签:杂谈表(1)螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)锥管螺纹的基本尺寸表(3-28)1/2PT 、1/2NPT表(2)螺纹基本尺寸 (单位:mm)螺纹尺度的一种,按外形分圆柱、圆锥两种;按牙型角分55°、60°两种。
各国标准螺纹基本尺寸对照表
英制锥管螺纹基本尺寸及公差牙形角55ºBSPT公制螺纹基本尺寸及公差牙形角60ºM55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹BSPTR66" 11聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm1mm—1020mm200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm,壁厚16mm-100mm,外径精度±%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管,可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管,精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等;适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域;公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外,产品深得用户依赖;管螺纹的基本尺寸表2010-10-25 15:57:35标签:表1螺纹基本尺寸G1/2 、ZG1/2 单位:mm尺寸代号每类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径基准直径d=D中径d2=D2小径d1=D11/16 28 1/8 28 1/4 19 3/8 19 1/2 14 3/4 14 1 11 4 11 2 11 2 112 113 11 2 11锥管螺纹的基本尺寸表3-281/2PT 、1/2NPT表2螺纹基本尺寸单位:mm螺纹标准的一种,按外形分圆柱、圆锥两种;按牙型角分55°、60°两种;螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英寸;一吋等于8分,1/4 吋就是2分,如此类推;国外常用英制螺纹的代号、名称和标准号:标准惠氏粗牙系列,一般用途圆柱螺纹标准惠氏细牙系列,一般用途圆柱螺纹附加的惠氏可选择系列,一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹以上为英国标准BS84 牙型角为55°的英制螺纹UN 恒定螺距系列的统一螺纹UNC 粗牙系列的统一螺纹UNF 细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR 圆弧牙底恒定螺距系列的统一螺纹UNRC 圆弧牙底粗牙系列统一螺纹UNRF 圆弧牙底细牙系列统一螺纹UNREF 圆弧牙底超细牙系列统一螺纹UNRS 圆弧牙底特殊系列统一螺纹以上为美国标准标准牙型牙底是平的或随意倒圆的的内、外螺纹圆弧牙底的UNR、UNRC、UNRF、UNRE F、NRS只用于外螺纹而没有内螺纹NPT②一般用途的锥管螺纹NPSC 管接头用直管螺纹NPTR 导杆连接用锥管螺纹NPSM 机械连接用直管螺纹NPSL 锁紧螺母用直管螺纹NPSH 软管连接用直管螺纹以上为美国标准牙型角为60°的英制管螺纹NPTF 干密封标准型锥管螺纹美国标准Ⅰ型PTF-SAE SHORT 干密封短型锥管螺纹美国标准Ⅱ型NPSF 干密封标准型燃油用直管内螺纹美国标准Ⅲ型NPS1 干密封标准型一般用直管内螺纹美国标准Ⅳ型ACME③一般用途的梯形螺纹美国标准牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合;②我国的60°圆锥管螺纹GB/T12716-1991与之等效;③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹,其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同;螺距用每英寸的牙数来表示,如:每英寸11牙,则螺距=11=螺纹如何区分英制和公制默认分类2009-08-24 22:03:14 阅读1281 评论0 字号:大中小粗略判断的话好像英制的比公职的牙距大同规格的NPT,PT,G 都是管螺纹.NPT 是National American Pipe Thread 的縮寫,屬於美国標准的60 度锥管螺纹,用於北美地區.国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫,是55 度密封圓锥管螺纹,屬惠氏螺紋家族,多用於欧洲及英联邦国家.常用於水及煤气管行业,锥度規定为1:16.国家標准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹,屬惠氏螺紋家族.标记为G 代表圓柱螺紋.国家標准可查阅GB/T730 7-2001另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑,單位是英吋.行內人通常用分來稱呼螺紋尺寸,一吋等於8分,1/4 吋就是2分,如此類推G 好像就是管螺纹的统称Guan,55,60度的划分属于功能性的,俗称管圆;即螺纹由一圆柱面加工而成;ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度;公制螺纹用公制单位, 美英制螺纹用英制单位;管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种;公称直径是指所连接的管道直径,显然螺纹大径比公称直径大;1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸;英制螺纹标准规格表寸Ww 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm1/16" BSW 603/32" BSW 481/8" BSW 405/32" BSW 323/16" BSW 247/32" BSW 241/4" BSW 205/16" BSW 183/8" BSW 167/16" BSW 141/2" BSW 125/8" BSW 113/4" BSW 107/8" BSW 9 1" BSW 81 1/8"BSW 71 1/4"BSW 71 3/8"BSW 61 1/2"BSW 61 5/8"BSW 51 3/4"BSW 51 7/8"BSW 4 1/2 2" BSW 4 1/2 2 1/4BSW 4"2 1/2"BSW 42 3/4"BSW 3 1/2 3" BSW 3 1/2 3 1/4"BSW 3 1/4 3 1/2"BSW 3 1/4 3 3/4"BSW 3 4" BSW 34 1/4"BSW 2 7/8 4 1/2"BSW 2 7/8 4 3/4"BSW 2 3/4 5" BSW 2 3/4 5 1/4"BSW 2 5/8 5 1/2"BSW 2 5/8 5 3/4"BSW 2 1/2 6" BSW 2 1/2英制普通螺纹-- 细牙-- BSF 英制普通螺纹惠氏螺纹-- 细牙BSW名义尺寸BSF 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm3/16 BSF 32 7/32 BSF 28 1/4 BSF 26 9/32 BSF 26 5/16 BSF 22 3/8 BSF 20 7/16 BSF 18 1/2 BSF 169/16 BSF 165/8 BSF 1411/16 BSF 143/4 BSF 1213/16 BSF 127/8 BSF 111 BSF 101 1/8 BSF 91 1/4 BSF 91 3/8 BSF 81 1/2 BSF 81 5/8 BSF 81 3/4 BSF 72 BSF 72 1/4 BSF 62 1/2 BSF 62 3/4 BSF 6 -3 BSF 5 -3 1/4 BSF5 -3 1/2 BSF4 1/2 -3 3/4 BSF 4 1/2 -4 BSF 4 1/2 -4 1/4 BSF 4 -螺纹标记的标注当螺纹精度要求较高时,除标注螺纹代号外,还应标注螺纹公差带代号和螺纹旋合长度;螺纹标记的标注格式为:螺纹代号—螺纹公差带代号中径、顶径—旋合长度有关标注内容的说明:1 公差带代号由数字加字母表示内螺纹用大写字母,外螺纹用小写字母,如7H、6g等,应特别指出,7H,6g等代表螺纹公差,而H7,g6代表圆柱体公差代号;2 旋合长度规定为短用S表示、中用N表示、长用L表示三种;一般情况下,不标注螺纹旋合长度,其螺纹公差带按中等旋合长度N确定;必要时,可加注旋合长度代号S或L,如“M20-5g6g-L”;特殊需要时,可注明旋合长度的数值,如“M20-5g6g-30”;相关链接。
螺纹标准,国标
为了满足工业生产的需要,提高产品质量和生产 效率,制定统一的螺纹标准势在必行。
3
标准化管理需求
为了加强标准化管理,促进技术进步和产业升级, 国家需要建立完善的螺纹标准体系。
国标螺纹标准发展历程
起步阶段
01
20世纪50年代,我国开始制定自己的螺纹标准,主要参照国际
标准和国外先进标准。
发展阶段
公差带
米制普通螺纹的公差带包括大径公差带、中径公差带和小径公差带。 各公差带的宽度和位置根据公差等级和配合方式的不同而有所差异。
04 管路连接用管螺纹解读
管路连接用管螺纹基本概念
01
管路连接用管螺纹是一种用于管道连接的螺纹标准,具有特定 的牙型和尺寸规格。
02
管路连接用管螺纹分为管外螺纹和管内螺纹两种,分别与管接
牙型
米制普通螺纹的牙型为等边三角形,牙侧角为60°,牙顶和牙底均 为平面。
直径
米制普通螺纹的直径分为大径、中径和小径,分别与外螺纹的牙顶、 牙中和牙底以及内螺纹的牙底、牙中和牙顶相对应。
米制普通外/内螺纹尺寸计算
大径
公称直径+2×螺距
中径
公称直径+螺距
米制普通外/内螺纹尺寸计算
小径
公称直径-1.3×螺距
头或管件的内外螺纹相匹配。
管路连接用管螺纹的牙型通常为三角形或梯形,具有一定的螺
03
距和牙高。
管路连接用管外/内螺纹尺寸计算
管外螺纹尺寸计算
根据管道外径、螺距和牙型高度等参 数,计算出管外螺纹的大径、中径和 小径等关键尺寸。
管内螺纹尺寸计算
根据管道内径、螺距和牙型深度等参 数,计算出管内螺纹的大径、中径和 小径等关键尺寸。
螺纹标准大全
第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种;2. 按牙形分可分为:1)三角形螺纹2)梯形螺纹3)矩形螺纹4)锯齿形螺纹;3. 按线数分单头螺纹和多头螺纹;4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注,左旋加LH,如M24×1.5LH;5. 按用途不同分有:米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示,牙型角2α=60°(α表示牙型半角);2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种;2.1. 粗牙普通螺纹标记一般不标明螺距,如M20表示粗牙螺纹;细牙螺纹标记必须标明螺距,如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固,一般螺纹连接多用粗牙螺纹,细牙螺纹比同一公称直径的粗牙螺纹强度略高,自锁性能较好。
3. 米制普通螺纹的标记:M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹,20表示螺纹的公称直径为20mm,1.5表示螺距,LH表示左旋,6H、6g表示螺纹精度等级,大写精度等级代号表示内螺纹,小写精度等级代号表示外螺纹,40表示旋合长度;3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径:碳钢φ=公称直径-P;铸铁φ=公称直径-1.05~1.1P;加工外螺纹光杆直径取φ=公称直径-0.13P):表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算:d=D-1.0825P,其中D为公称直径,P为螺距。
史上最全螺纹分类讲解!
史上最全螺纹分类讲解!一、NPT是一般用途的美国标准锥管螺纹,牙型角为60°PT牙为英制锥螺纹,牙型角为55°,密封中最常用。
英制管螺纹是细牙螺纹,因为粗牙螺纹的牙深大,会严重的降低所切螺纹外径管子的强度。
PF牙是管用平行螺纹。
G 是55度非螺纹密封管螺纹,属惠氏螺纹家族.标记为G代表圆柱螺纹,G是管螺纹的统称(Guan),55、60度的划分属于功能性的ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。
公制螺纹用公制单位,美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。
公称直径是指所连接的管道直径,显然螺纹大径比公称直径大。
1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。
1、英寸制统一螺纹在英寸制国家广泛采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN。
标注方法:螺纹直径—每英寸牙数系列代号—精度等级示例:粗牙系列3/8—16UNC—2A细牙系列3/8—24UNF—2A特细牙系列3/8—32UNFF—2A定螺距系列 3/8—20UN—2A第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号,最后两位2A为精度等级。
2 、55°圆柱管螺纹的转化55°圆柱管螺纹,来源于英寸制系列,但米制和英寸制国家均广泛采用,用于输送液体经、气体和安装电线的管接头与管子的联接,然而,各国的代号不同,应按下表(对照表)中的国外代号转化为我国代号,现将各国的55°圆柱管螺纹代号列于下表。
各国标准螺纹基本尺寸对照表
英制管螺纹基本尺寸及公差(牙形角55o)BSPP英制锥管螺纹基本尺寸及公差(牙形角55o)BSPT美制管螺纹基本尺寸及公差(牙形角60o)UN(F)公制螺纹基本尺寸及公差(牙形角60o) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2R3" 113R4" 114R5" 115R6" 116聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm,壁厚16mm-100mm,外径精度±%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管,可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管,精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。
公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外,产品深得用户依赖。
管螺纹的基本尺寸表(2010-10-25 15:57:35)标签:表(1)螺纹基本尺寸G1/2、ZG1/2 (单位:mm)尺寸代每类的螺距p 牙型圆弧半基面上的基本直径基准有效锥管螺纹的基本尺寸表(3-28)1/2PT、1/2NPT 表(2)螺纹基本尺寸(单位:mm)寸Ww 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm1/16" BSW 603/32" BSW 481/8" BSW 405/32" BSW 323/16" BSW 247/32" BSW 241/4" BSW 205/16" BSW 183/8" BSW 167/16" BSW 141/2" BSW 125/8" BSW 113/4" BSW 107/8" BSW 9 1" BSW 811/8" BSW 711/4" BSW 713/8" BSW 611/2" BSW 615/8" BSW 513/4" BSW 517/8" BSW 41/2 2" BSW 41/2 21/4" BSW 421/2" BSW 423/4" BSW 31/2 3" BSW 31/2 31/4" BSW 31/4 31/2" BSW 31/4 33/4" BSW 3 4" BSW 341/4" BSW 27/841/2" BSW 27/8 43/4" BSW 23/4 5" BSW 23/4 51/4" BSW 25/8 51/2" BSW 25/8 53/4" BSW 21/2 6" BSW 21/2英制普通螺纹--细牙--BSF英制普通螺纹(惠氏螺纹)--细牙(BSW)名义尺寸BSF 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm3/16 BSF 32 7/32 BSF 28 1/4 BSF 26 9/32 BSF 26 5/16 BSF 22 3/8 BSF 20 7/16 BSF 18 1/2 BSF 16 9/16 BSF 16 5/8 BSF 14 11/16 BSF 14 3/4 BSF 12 13/16 BSF 12 7/8 BSF 11 1 BSF 10 11/8 BSF 9 11/4 BSF 9 13/8 BSF 8 11/2 BSF 8 15/8 BSF 8 13/4 BSF 7 2 BSF 7 21/4 BSF 6 21/2 BSF 623/4 BSF 6 -3 BSF 5 -31/4 BSF 5 -31/2 BSF 41/2 -33/4 BSF 41/2 -4 BSF 41/2 -41/4 BSF 4 -螺纹标记的标注当螺纹精度要求较高时,除标注螺纹代号外,还应标注螺纹公差带代号和螺纹旋合长度。
管牙螺纹标准
55度螺纹与60度螺纹的区别国内和国外行业标准表螺纹外径公制和英制管螺纹标准螺纹换算标准①公称螺纹外径:分公制和英制两种ZG是锥管的汉语拼音第一个字母。
就是锥管螺纹的意思。
3/4是四分之三英寸。
是指管子的内径是3/4英寸。
准确的来讲它的内径是19.05毫米,但这是老标准,现在已经不用了。
现在的国标规定ZG3/4″螺纹内径是20毫米。
它的表示方法应该是:ZG3/4″。
其中(″)是英寸的代表符号。
一英寸等于25.4毫米。
一英寸等于8应分。
3/4的来历是6/8=3/4。
俗称6分。
同样ZG1/2″螺纹的管子内径≈15毫米。
俗称4分。
ZG1″螺纹的管子内径≈25毫米。
俗称1寸。
ZG11/2″螺纹的管子内径≈32毫米。
俗称1寸半。
.....。
锥管螺纹只用于液压系统连接;而管螺纹G3/4″只用于水管连接。
锥管螺纹与管螺纹极为相似,区别只在锥度上。
管螺纹都是英制的英制螺纹1/2的大径就是1/2英寸,而管螺纹的1/2指的是管子的内孔日本工业标准使用公制。
JIS有明确的规定。
螺纹分二类,普通螺纹和管螺纹。
UN是普通螺纹,他的螺压角为60度。
GP是管螺纹,他的螺压角为55度。
3/8"-20BSF ,表示是惠氏细牙螺纹,螺纹的公称直径是3/8"(单位:英寸),对应的每英寸牙数是20。
BSF表示惠氏细牙,BSW 表示惠氏粗牙。
螺丝的英制与公制区别......用扣规量,与公制牙型吻合是公制螺纹,与英制螺纹吻合是英制螺纹。
也可以用卡尺量螺纹的外径,和螺距。
公制螺纹外径是以毫米为单位,如6,8,10,12,18,20毫米等等螺距也是以毫米为单位,如0.5,0.75,1,1.5,2,3,等等英制螺纹外径是以英寸为单位,(每英寸等于25.4毫米)如3/16,5/8,1/4, 1/2,等等所以用公制卡尺量外径读数常带不规则的小数。
英制螺距是用每英寸含多少个牙表示。
把卡尺定在25.4毫米,把一个尺尖对齐螺纹牙尖,另一个尺尖如对齐螺纹牙尖就是英制螺纹,如对不齐螺纹牙尖应该是公制螺纹。
管牙螺纹标准
55度螺纹与60度螺纹的区别国内和国外行业标准表螺纹外径公制和英制管螺纹标准螺纹换算标准①公称螺纹外径:分公制和英制两种ZG是锥管的汉语拼音第一个字母。
就是锥管螺纹的意思。
3/4是四分之三英寸。
是指管子的内径是3/4英寸。
准确的来讲它的内径是19.05毫米,但这是老标准,现在已经不用了。
现在的国标规定ZG3/4″螺纹内径是20毫米。
它的表示方法应该是:ZG3/4″。
其中(″)是英寸的代表符号。
一英寸等于25.4毫米。
一英寸等于8应分。
3/4的来历是6/8=3/4。
俗称6分。
同样ZG1/2″螺纹的管子内径≈15毫米。
俗称4分。
ZG1″螺纹的管子内径≈25毫米。
俗称1寸。
ZG11/2″螺纹的管子内径≈32毫米。
俗称1寸半。
.....。
锥管螺纹只用于液压系统连接;而管螺纹G3/4″只用于水管连接。
锥管螺纹与管螺纹极为相似,区别只在锥度上。
管螺纹都是英制的!!!!!英制螺纹1/2的大径就是1/2英寸,而管螺纹的1/2指的是管子的内孔日本工业标准使用公制。
JIS有明确的规定。
螺纹分二类,普通螺纹和管螺纹。
UN是普通螺纹,他的螺压角为60度。
GP是管螺纹,他的螺压角为55度。
3/8"-20BSF ,表示是惠氏细牙螺纹,螺纹的公称直径是 3/8"(单位:英寸),对应的每英寸牙数是20。
BSF表示惠氏细牙,BSW 表示惠氏粗牙。
螺丝的英制与公制区别......用扣规量,与公制牙型吻合是公制螺纹,与英制螺纹吻合是英制螺纹。
也可以用卡尺量螺纹的外径,和螺距。
公制螺纹外径是以毫米为单位,如6,8,10,12,18,20毫米等等螺距也是以毫米为单位,如0.5,0.75,1,1.5,2,3,等等英制螺纹外径是以英寸为单位,(每英寸等于25.4毫米)如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。
英制螺距是用每英寸含多少个牙表示。
把卡尺定在25.4毫米,把一个尺尖对齐螺纹牙尖,另一个尺尖如对齐螺纹牙尖就是英制螺纹,如对不齐螺纹牙尖应该是公制螺纹。
管螺纹
管螺纹管螺纹是位于管壁上用于连接的螺纹,有55度非密封管螺纹和55度密封管螺纹。
主要用来进行管道的连接,使其内外螺纹的配合紧密,有直管和锥管两种。
分类常见的管螺纹主要包括以下几种:NPT、PT、G等。
1)NPT是National(American)Pipe Thread的缩写,属于美国标准的60度椎管螺纹,用于北美地区,国标查阅GB/T12716-1991。
2)PT(BSPT)是Pipe Thread 的缩写,是55度密封圆锥管螺纹,属于惠氏螺纹家族,多用于欧洲及英联邦国家,常用于水及煤气管行业,锥度1:16,国标查阅GB/T7306-2000。
国内叫法为ZG.。
3)G是55度非螺纹密封管螺纹,属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
公制螺纹与英制螺纹的区别公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示;公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹为等腰60度牙型;公制螺纹用公制单位(如mm),美英制螺纹用英制单位(如英寸);“行内人”通常用“分”来称呼螺纹尺寸,一英寸等于8分,1/4英寸就是2分,以此类推。
另外还有:ISO—公制螺纹标准60度;UN—统一螺纹标准60度;API—美国石油管螺纹标准60度;W—英国惠氏螺纹标准55度。
NPT,PT,G各种螺纹的区别NPT,PT,G都是管螺纹。
NPT 是National (American) Pipe Thread 的缩写,属于美国标准的60 度锥管螺纹,用于北美地区.国家标准可查阅GB/T12716-1991 。
PT 是Pipe Thread 的缩写,是55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为1:16.国家标准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为G 代表圆柱螺纹.国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英寸。
各国标准螺纹基本尺寸对照表介绍
英制管螺纹基本尺寸及公差(牙形角55º)BSPP英制锥管螺纹基本尺寸及公差(牙形角55º)BSPT美制管螺纹基本尺寸及公差(牙形角60º)UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm 冷轧无缝钢管、外径127mm-600mm,壁厚16mm-100mm,外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管,可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管,精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。
公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外,产品深得用户依赖。
管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签:杂谈表(1)螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径(基准直径)d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1.162 0.249 20.955 19.793 18.631 8.2 13.2 3/4 14 1.814 1.162 0.249 26.441 25.279 24.117 9.5 14.5 1 11 2.309 1.479 0.317 33.249 31.770 30.291 10.4 16.8 1.1/4 11 2.309 1.479 0.317 41.910 40.431 38.952 12.7 19.11.1/2 112.309 1.479 0.317 47.803 46.324 44.845 12.7 19.12 11 2.309 1.479 0.317 59.614 58.135 56.656 15.9 23.42.1/2 11 2.309 1.479 0.317 75.184 73.705 72.226 17.5 26.73 11 2.309 1.479 0.317 87.884 86.405 84.926 20.6 29.83.1/2 11 2.309 1.479 0.317 100.330 98.851 97.372 22.2 31.44 11 2.309 1.479 0.317 113.030 111.551 110.072 25.4 35.85 11 2.309 1.479 0.317 138.430 136.951 135.472 28.6 40.16 11 2.309 1.479 0.317 163.830 162.351 160.872 28.6 40.1锥管螺纹的基本尺寸表(3-28)1/2PT 、1/2NPT表(2)螺纹基本尺寸(单位:mm)尺寸代号每25.4mm类的牙数n基面上的基本直径基准距离大径(基准直径)d=D中径d2=D2小径d1=D11/16 27 7.895 7.142 6.389 4.064螺纹标准的一种,按外形分圆柱、圆锥两种;按牙型角分55°、60°两种。
各种管螺纹区分以及尺寸表
各种管螺纹区分以及尺寸表管螺纹标准55度管螺纹:主要用来进行管道的连接,使其内外螺纹的配合紧密,有直管和锥管两种。
常见的管螺纹主要包括以下几种:NPT、PT、G等。
1)NPT是National(American)Pipe Thread的缩写,属于美国标准的60度椎管螺纹,用于北美地区,国标查阅GB/T12716-1991。
2)PT(BSPT)是Pipe Thread 的缩写,是55度密封圆椎管螺纹,属于惠氏螺纹家族,多用于欧洲及英联邦国家,常用于水及煤气管行业,锥度1:16,国标查阅GB/T7306-2000。
国内叫法为ZG.。
PT 是Pipe Thread 的缩写,是55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为1:16.国家标准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为G 代表圆柱螺纹.国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英寸.行内人通常用分来称呼螺纹尺寸,一等于8分,1/4 ?就是2分,如此类推.G 就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。
公制螺纹用公制单位,美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。
公称直径是指所连接的管道直径,显然螺纹直径比公称直径大。
1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。
英制管螺纹来源于英制惠氏螺纹,惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系,惠氏螺纹的径向直径公差转化为英制密封管螺纹的轴向牙数公差(存在一定量的修约和调整).再参照英制密封管螺纹的公差值提出英制非密封管螺纹的公差(公差由单向分布变为单向分布,放松顶径公差,放开底径公差).三种螺纹提出的时间为:1841年,提出英国惠氏螺纹,1905年,颁布惠氏螺纹新标准(BS 84).1905年,颁布英制密封管螺纹标准(BS 21).1905年至1940年,由惠氏螺纹履行英制非密封管职责.1940年,提出惠氏螺纹的非密封管螺纹系列(BSP系列);1956年,单独颁布英制非密封管螺纹标准(BS 2779).欧洲国家和英联邦国家首先接受了英制管螺纹标准.ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处受欧洲国家控制,英制管螺纹标准被ISO标准采用.1955年,ISO提出英制密封管螺纹标准(ISO R 7);1961年,ISO提出英制非密封管螺纹标准(ISO R 228).1978年,ISO颁布了两种英制管螺纹的正式标准(ISO7-1和ISO228-1).目前,英制管螺纹已被北美洲已外的国家所普遍接受,广泛的应用于国际贸易中.ISO标准内的英制管螺纹已转化为米制单位制.英制管螺纹的米制化方法非常简单,将原来管螺纹的英寸尺寸乘以25.4就转化为毫米尺寸.英制管螺纹尺寸在被淘汰的问题.所谓要使用真正的管螺纹标准是不现实的.这里不存在真米制管螺纹与假米制管螺纹之分.英制密封管螺纹有两种配合方式,“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规(圆柱螺纹环规和圆锥螺纹环规)和螺纹塞规(基准平面的位置不同,两者基准平面相距半牙).欧洲国家主要采用“柱/锥”配合螺纹;而欧洲以外国家则主要采用“锥/锥”配合螺纹.同一个密封管螺纹件,欧洲国家检验合格的管螺纹,欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994年前,ISO的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000年以后,ISO的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此,我国于2000年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准,以此提示设计者要注意两种配合螺纹的不同和正确选用.日本在1999年修定英制密封管螺纹标准时,仍然坚持采用1994年前的ISO标准.所以,2000年以后的国际英制密封管螺纹市场更加复杂,国内厂家要备加小心.英制密封管螺纹为一般用途的密封管螺纹,使用中要在螺纹副内加入密封添料.其特点是比较经济,加工精度要求适中.不加密封添料就可以保证密封连接的螺纹为干密封管螺纹.英制管螺纹体系内没有干密封管螺纹.密封管螺纹具有机械连接和密封两大功能;而非密封管螺纹仅有机械连接一种功能.所以密封管螺纹的精度要严于非密封管螺纹的精度.有些人看到非密封管螺纹的中径公差为密封管螺纹中径公差的一半,认为非密封管螺纹的精度高于密封管螺纹的精度,这种观点是不正确的,密封管螺纹对牙型精度有要求.其大径,中径和小径的公差是相同的;其牙侧角和螺距误差对密封性能有较大影响.而非密封管螺纹对牙型精度基本没有要求.其顶径公差大于中径公差;其底径没有公差要求.;另外,有些人认为可以用非密封圆柱内螺纹与密封圆柱外螺纹组成配合.这种观点也是错误的.这样做就等于放松了密封内螺纹的精度要求,管螺纹的密封就可能出问题.由于密封管螺纹的使用场合,加工精度,装配和检测等技术的不同,目前的管螺纹标准无法保证所有的符合标准规定的螺纹件都能实现密封.在英制密封管螺纹标准内无法提出统一的螺纹单项参数的精度要求.这些单项螺纹参数对密封性能有直接影响.目前,解决问题的根本出路是针对自己特定的产品,各个行业或公司制定自己的内控措施.这些参数的内控指标一般对外是保密的.对其它行业的公司也是不通用的,生产厂家对此要有清醒的认识.密封管螺纹标准不是万能的,密封问题可能需场家自己留心注意.1987年以前,我国没有美制和英制管螺纹标准.可是生产中又无法回避这两种国际普遍使用的管螺纹标准,为此,旧机械制图标准曾经自行规定过美制和英制管螺纹的标记代号,这些螺纹代号来源于汉语拼音字母,根本没有考虑与国外标准管螺纹标准代号是否一致.由于此标准只规定了螺纹代号而没有规定螺纹参数,同一个螺纹代号在不同企业或行业所表示的螺纹参数可能也有差异.出现废品时没有依据判断谁对谁错.1987至1991年,我国颁布了英制管螺纹标准.从此,管螺纹代号和标记应服从管螺纹标准的规定.旧机械制图标准所规定的管螺纹代号应该立即废止.1、密封管螺纹(R)英制密封管螺纹的基本尺寸及其公差配合方式英制密封管螺纹有两种配合方式:圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合;圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.欧洲国家主要采用“柱/锥”配合螺纹;而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同;目前的ISO英制密封管螺纹量规标准(ISO 7-2:2000)是按“柱/锥”配合体系设计的.标记英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为:RP;英制密封圆锥内螺纹的特征代号为:RC;英制密封圆锥外螺纹的特征代号为:R1(与英制密封圆柱内螺纹配合使用);R2(与英制密封圆锥内螺纹配合使用);左旋螺纹的旋向代号为LH;右旋螺纹的旋向代号省略不标.对密封管螺纹,利用RP/R1,RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.2、非密封管螺纹英制非密封管的基本尺寸及其极限偏差标记:英制非密封管螺纹的完整标记由螺纹特征代号,螺纹尺寸代号,中径公差等级代号和旋向代号组成.英制非密封圆柱螺纹的特征代号为:G对英制非密封圆柱内螺纹,其中径公差等级代号省略不标;而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.左旋螺纹的旋向代号为LH;右旋螺纹的旋向代号省略不标.当表示英制非密封管螺纹的螺纹副时,仅标注外螺纹的标记代号.示例:尺寸代号为2的右旋,非密封圆柱内螺纹:G2尺寸代号为3的A级,右旋,非密封圆柱外螺纹:G3A尺寸代号为4的B级,左旋,非密封圆柱外螺纹:G4 B-LH尺寸代号为2的右旋,非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副:G2A加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。
各国螺纹标准
ISO国际标准螺纹 GB中国标准螺纹 JB中国机械行业标准螺纹 DIN德国标准螺纹ASME/ANSI B94.9美国标准螺纹JIS日本工业标准螺纹公制机用直槽丝锥M1.2-M60 精度H1、H2、H3 通孔、盲孔及左旋螺纹丝锥公制手用丝锥M1.2-M30/公制螺旋槽丝锥M3-M30 精度H2螺母丝锥M6-M52 可供长柄和短柄螺母丝锥美标统一螺纹丝锥0-80UNF--2"UNF精度1B 2B 3B(UN\UNC\UNF\UNEF\UNS)及左旋螺纹丝锥英国惠氏螺纹丝锥1/8-40BSW 5/32-32BSW 3/16-32BSF 7/32-28BSF--2-7BSF 55°圆柱管螺纹丝锥G1/16 G1/8 G1/4 G3/8 G1/2 G5/8--G2 1/2 RP1/16--RP2 55°圆锥管螺纹丝锥RC1/16 RC1/8 RC1/4 RC3/8 RC1/2 RC3/4--RC260°圆锥管螺纹丝锥Z1/16 Z1/8 Z1/4 Z3/8 Z1/2 Z3/4--Z2轮胎气门嘴螺纹丝锥5V1—20V1ACME梯形螺纹丝锥ACME1/4 ACME1/2 ACME5/8 ACME3/4 ACME7/8--ACME2 NPSC1/8--NPSC2 美制直管接头用管用平行螺纹NPSM1/8—NPSM2 美制机械接合用管用平行螺纹NPSI1/8—NPSI2 美制管用耐密平行螺纹NPSF1/8—NPSF2 美制燃料管用耐密平行螺纹NPSL1/8—NPSL2 美制锁紧螺帽用管用平行螺纹NPSH1/8—NPSH2 美制软管接头用管用平行螺纹60°圆锥管螺纹丝锥NPT1/16-NPT2 (Z) NPTF1/16-NPTF2米制锥度螺纹丝锥ZM6 ZM8 ZM10 ZM12 ZM14 ZM16 ZM18 ZM20--ZM60美标锥管螺纹跳牙丝锥NPT NPT1/16 NPT1/4 NPT1/8 NPT3/8 NPT1/2 NPT3/4 钢制管螺纹丝锥PG7 PG9 PG11 PG13.5 PG16 PG21 PG29 PG36 PG36 PG42 PG48日标圆柱管螺纹丝锥PS1/8-PS2 PF1/8 PF1/4 PF3/8 PF1/2 PF5/8 PF3/4 PF7/8--PF2日标圆锥管螺纹丝锥PT1/8 PT1/4 PT3/8 PT1/2 PT3/4--PT2公制跳牙丝锥M3-M16皮带轮丝锥1/4-20NC-1-1/2-12NF英国螺纹协会丝锥BA BANO.14-BANO.0气瓶螺纹丝锥PZ19.2 PZ27.8 PZ30.3 PZ39石油管线螺纹丝锥LP1/8—LP2石油油管螺纹丝锥TBG1.050—TBG4 1/2 UP TBG1.050-UP TBG4 1/2梯形螺纹丝锥Tr8X1.5—Tr52X8惠氏螺纹丝锥(英制螺纹丝锥)BSW1/8-BSW2 BSF3/16—BSF2消防管接头螺纹丝锥NH1/2—NH1 1/2 NPSH1/2—NPSH2以上螺纹工具还可供与其相对应的螺纹环规、螺纹塞规及板牙!塞规和环规的用途:供检查工作螺纹尺寸是否合格用。
管螺纹简介
2. 以英寸表示牙距
3. 牙顶及底部是圆弧型 4. 整个螺纹为圆柱状 表示方法:螺纹代号+公称 直径 例如: Rp½”, G½”(GB), PF ½”(JIS)
4. 锥度1:16
表示方法:公称直径+螺纹 代号NPT 例如: ½” NPT, Z ½”(GB)
60°管螺纹
55°管螺纹
管螺纹口径 及牙数(每 25.4mm内)
55°圆锥管螺纹,是指螺纹的牙型角为55°、螺纹具有1:16的锥度。该系列螺纹在 世界上应用广泛,它的代号,各国规定不同。
GB 7306规定的标记方法与ISO7/1的规定是一样的。在ISO 7/1作出统一之前,各国 的标记方法如下:
标准号 螺纹种类 圆锥内螺纹 圆柱内螺纹 圆锥外螺纹
ISO
英国
德国 日本 GB
特点: 1 60度牙型角 2 螺纹顶部及底部是平的
3 尺寸以英寸表示
4 螺纹锥度:1:16 5 示例:1/2“ NPT
五、代号解释
5-1 ISO 5-2 GB 5-3 JIS
国际标准组织简称 中国国家标准 日本工业标准
5-4 NPT National(American) Pipe Thread的缩写,美国管用螺纹
18.32 23.67 29.69 44.52 56.56
பைடு நூலகம்
3/8”-19
1/2”-14 3/4“-14 1 ”-11 1-1/2“-11 2”-11
16.66
20.96 26.41 33.25 47.80 59.61
14.95
18.63 24.11 30.29 44.85 56.66
三、55°管螺纹系列
四、60°圆锥管螺纹系列 60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1:16的管螺纹,此系列 螺纹在我国和美国应用。它的代号,我国过去规定为Z(锥的拼音),现在使 用代号NPT.
ASTM螺纹
美国标准管螺纹一. 标准:ANSI B1.20.1美国标准管螺纹。
美国标准管螺纹不仅用于压力较低的水、煤气管道,也同时用于高温、高压系统。
就管螺纹而言,目前在世界范围内形成了以ISO标准为一方,以美国标准为另一方的两大管螺纹标准体系。
二. 螺纹类型1. 基本牙型:牙型角60°。
锥度1:16。
牙型为平顶平底。
2. 基本类型NPT 一般用途的美国标准锥管螺纹NPSC 管接头用美国标准直管螺纹NPTR 导杆连接用美国标准锥管螺纹NPSM 设备上的自由配合机械连接用美国标准直管螺纹NPSL 锁紧螺母的松配合机械连接用美国标准直管螺纹另有薄壁管上采用的UNS——薄壁管用特殊统一螺纹三. 一般用途的锥管螺纹NPT1. 标记:3/8-18NPT。
2. 基本中径和基准距离:锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的,内外螺纹之间用手旋合的公称长度为基准距离,内螺纹的基面为螺纹大端处截面(该截面上的螺纹中径为基本中径),外螺纹基面在离小端距离为基准距离处。
3. 常用螺纹尺寸尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83四. 管接头用直管内螺纹NPSF1. 该螺纹与标准锥管螺纹装配时,能形成耐压密封连接,但只在压力较低的情况下才采用。
