施耐德塑壳断路器选型
施耐德CVS塑壳断路器
415V时的分断性能
CVS
CVS
CVS
CVS
CVS
H 70kA
N 50kA
F 36kA
E/B 25kA
8 断路器的隔离特性 9 参考标准
注：当断路器配有一个延伸旋转手柄时，必须开门才能看到 该铭牌。
符合标准
国际标准： Q IEC 60947-1：总则 Q IEC 60947-2：断路器 Q IEC 60947-4：接触器和电机启动器 Q IEC 60947-5.1：控制设备和开关；自动控制元件 国家标准： Q GB 14048.1总则 Q GB 14048.2 断路器
附件与辅助设备
概述 安装 设备的连接 附件的选择 指示触点 远程脱扣 旋转手柄 锁与铅封附件 面板框罩与保护罩
安装与应用 尺寸与连接 脱扣和限流曲线 产品订货号
A-2 A-3
A-4 A-6 A-7
A-8
A-10 A-12
A-13 A-14 A-16 A-18 A-19 A-20 A-21 A-22 A-23
16, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 600, 630
TMD: 热磁 ETS: 电子
F: 固定式 P: 插入式
EL：跳闸 ELA：只报警不跳闸
EasyPact CVS塑壳断路器选型(电动机保护)
选型指南
抽出式
前连接
后连接
电气性能符合 IEC 60947-2 和 EN 60947-2
壳架电流（A）
40°C
额定电流（A）
In
40°C
额定绝缘电压 (V) 额定冲击电压 (kV) 额定工作电压 (V)
施耐德低压电器选型手册-塑壳断路器、负荷-隔离开关选型指南
- 最大长度为10米 - 电缆截面为0.4至1.5 mm2
E
外置中性线电压互感器，可通过一个3极断路器而连接中性线。
5-10
远程操作 MN : 失压线圈 或 MX : 分励线圈
电动操作机构 （MT） A4 : 分闸命令 A2 : 合闸命令 B4, A1 : 电动操作机构的电源 L1 : 手动位置（manu） B2 : SDE 联锁（确保正确操作） BPO : 分闸按钮 BPF : 合闸按钮
第五部分 塑壳断路器、负荷/隔离开关
选型指南
5-1
Compact NSX 塑壳断路器 的模块化结构
Compact 系列采用标准通用件
1. 开关装置
15. FDM121柜门显示单元
2. Vigi模块
16. 可铅封的端子护套
3. 电流互感器模块
17. 相间隔板
4. 电流表模块
18. 插入式底板
5. Micrologic 2脱扣单元
15000 7000 8000 4000 AC800 AC690
16, 25, 32, 40, 50, 63, 80, 100 40, 100
16, 25, 32, 40, 50, 63, 80, 100, 125, 160 40, 100, 160
16, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250
脱扣器类型 热磁脱扣单元TM: (用于 NSX100, 160, 250) 电子脱扣单元: MIC2.2, MIC5.2A, MIC5.2E, MIC6.2A,
MIC6.2E(用于NSX100,160,250) MIC2.3,MIC5.3A,MIC5.3E,MIC6.3A, MIC6.3E,(用于NSX400,630)
施耐德产品选型共18页
六.按钮指示灯(1)----按钮
XB2 – B A 2 1 C
机构形式
A:平头 C:蘑菇头弹簧复位 D:选择(标准手柄)
G:选择(钥匙) J:选择(长手柄)
L:凸头 P:带罩 S/T/X:急停 W:带指示灯
按钮头颜色
1:白色 2:黑色 3:绿色 4:红色 5:黄色 6:蓝色
触头形式 1:1常开(1NO) 2:1常闭(1NC) 3:2常开(2NO) 4:2常闭(2NC) 5:1常开+1常闭
壳架电流 100A 160A
分断能力 N:36/50KA SX:50KA
脱扣器
3P
额定电流 4P
250A (NS100/160/250)
400A
H:70KA
630A
L:150KA
三.接触器
NC
LC 1 - D 09 ( 0 0 ) M
TeSys系列 单个接触器
NO
7C
SSIC制造 (合资厂生产)
频率 7:50/60HZ
空白:标准型 A:亚洲版 Z:简易面板
D:无电抗器
福州福大自动化科技有限公司
武汉分公司
谢谢！
施耐德(Schneider)
基础选型
一.微型断路器选型
C65 N 1P C 1A
分断能力 A:4.5KA N:6KA H:10KA L:15KA
级数 1P 2P 3P 4P
脱扣曲线
B:电子脱扣 C:配电保护 D:动力保护
额定电流 1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A
2 12A 3 10A 4 6A
1.无LED灯 2.有LED灯
代号 JD BD ED FD B7 E7 F7 P7
施耐德电气- NZM 1-4系列塑壳断路器，至1600A- 中文版说明书
NZM 1-4系列塑壳断路器目录1.1系统综览1.2产品概述1.3断路器1.4隔离开关1.6用于北美地区的断路器1.11 断路器，隔离开关NZM 1-4系列塑壳断路器断路器，隔离开关 (2)断路器，隔离开关，3/4极 (4)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极热磁式脱扣器，4极电子式脱扣器，4极 (6) (10) (12) (16) (20)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极 (28) (32) (34)辅助触点带螺钉端子带弹簧压接端子欠压脱扣器带螺钉端子分励脱扣器带螺钉端子门联动旋转手柄门联锁功能的旋转手柄，用于具有UL/CSA认证的NA开关旋转手柄门联锁功能的旋转手柄主开关旋转手柄组件附件机械联锁 (46) (48) (55) (62) (64) (66) (67) (68) (70) (72)3极4极 (24) (25)1.7用于北美地区的塑壳开关3极 (40)1.5产品概述用于北美地区的断路器、隔离开关，3极 (26)1.8技术概述用于1000V AC的断路器和隔离开关，3极 (41)1.9断路器用于是1000V，3极 (42)1.10 安装布线辅助触点，脱扣指示辅助触点 (44)结构紧凑，仅四种电流壳架等级具有3极和4极产品额定电流达到1600A 多种安装方式可选择50℃环境温度下无需降容适用于世界范围市场，通过IEC、UL/CSA，CCC认证安全可靠地对电能进行分配、通断和控制，应用于工业、建筑和机器设备制造业。
创新的保护理念，具有故障诊断和通信功能。
断路器系列NZM1到NZM4• •• • ••Page 4具有故障诊断数据记录和调试功能在运行中可进行负荷分析诊断软件NZM-XPC-SOFT• • • 下载网址：/en/support/ser-viceresult.jsp合闸延时短，60~100 ms 可加锁、铅封，确保安全操作远程操作机构• • Page 74不同型号具有统一的开孔尺寸自动调节，定位中心位置侧面操作功能，节约了主开关的安装空间门联动旋转手柄••• Page 62同一型号的辅助触点安装在不同位置，具有不同功能减少了型号种类，降低了库存要求直接卡装，节约了安装成本标准/脱扣指示辅助触点与Titan系列产品通用• • • Page 46NZM 1-4系列塑壳断路器产品描述塑壳断路器NZM 1，2，3，4，至1600A产品描述NZM 1-4系列塑壳断路器目录 1.11 断路器，隔离开关1.12 选择性保护，线路保护，后备保护NZM 1-4系列塑壳断路器平形联动机构远程操作机构插拔式单元，抽屉式单元NZM1接线端子NZM2接线端子NZM3接线端子NZM4接线端子附件绝缘外壳接地保护脱扣器漏电保护附件多功能适配元件........................................................................................................73......................................................................................................74....................................................................................76....................................................................................................92....................................................................................................96..................................................................................................100..................................................................................................106..................................................................................................................114..............................................................................................................116...............................................................................................118....................................................................................................119. (121)断路器脱扣特性断路器允通特性剩余电流继电器的频率响应.................................................................................................127.................................................................................................131 (135)断路器隔离开关塑壳开关功率耗散接线能力辅助触点辅助触点的安装，ON-OFF时间差欠压脱扣器，分励脱扣器远程操作机构，电容单元数据管理界面（DMI模块）总线连接剩余电流继电器压力释放方向，最小安装间隙，管状接线头................................................................................................................136.............................................................................................................141............................................................................................................142............................................................................................................144............................................................................................................146............................................................................................................148....................................................................149..................................................................................150..................................................................................151.................................................................................152...........................................................................................................153................................................................................................155 (156)在进线断路器NZM...和出线断路器FAZ-B（C），PKZ...之间实现选择性保护在进线断路器NZM...和出线断路器NZM...之间实现选择性保护线路保护，后备保护................................................................................122........................................................................................................124 (126)1.14 技术数据1.13 脱扣特性机械联锁用于远程操作机构的机械联锁 (157) (158)1.15 安装设计NZM型号说明隔离开关型号说明....................................................................................................204.. (205)1.17 型号规则1.16 尺寸断路器，隔离开关 (159)NZM 1-4系列塑壳断路器系统总览NZM 1-4系列塑壳断路器系统总览1.11.1断路器，隔离开关断路器，隔离开关断路器额定持续电流，最大1600 A 分断能力25, 50, 100, 150 kA 于415 V过载保护和短路保护范围可调节时间选择性可调节接地保护低压系统保护，电缆保护，电动机保护，发电机保护3极和4极，IEC/EN 60947隔离开关额定持续电流，最大1600 A 远程脱扣功能，需带欠压或分励脱扣器3极和4极，IEC/EN 60947附加功能安装附件标准辅助触点随主触头动作而动作用于脱扣指示和电气互锁功能脱扣指示辅助触点指示因过载、短路和欠压而产生的脱扣提前闭合辅助触点用于电气互锁和减负荷功能，及在主回路/急停电路应用中欠压脱扣器的提前闭合电压脱扣器电压脱扣器·瞬时·延时分励脱扣器垫块欠压线圈的延时单元门联动旋转手柄门·可加锁·有门联锁功能用于柜体侧面安装的断路器旋转手柄延长杆可以切割成任意长度旋转手柄可加锁远程操作机构通过2线和3线控制实现ON,OFF 复位上下扳动手柄的锁定装置侧面操作手柄数据管理界面(DMI模块)可以查询诊断数据和运行数据记录电流值利用电子式脱扣器对断路器进行参数设置和控制EASY-LINK-DS数据插头PROFIBUS-DP通讯接口1165538971817241125252613, 151214161920212223241011控制回路端子顶部或底部管状式接线端子，铜线或铝线标准配置控制回路端子盒式接线端子框架1的标准配置安装干开关壳体内端子盖在使用电缆接线片，母排或管状接线端子处，防止直接接触安装支架NZM1-XC35用于35 mm导轨NZM1-XC75用于75 mm导轨后部接线端子插拔式和抽屉式单元绝缘框用于上下扳动式手柄，带有旋转驱动机构的旋转式手柄和远程操作机构外部警示牌/显示板指触防护等级为IP2X的防护盖用于盒式接线端子指触防护等级为IP2X的防护盖用于相间隔板NZM 1-4系列塑壳断路器产品概述NZM 1-4系列塑壳断路器产品概述1.21.2断路器隔离开关适用于世界范围的断路器和隔离开关的选型，从第26页起。
施耐德NS系列塑壳断路器选型

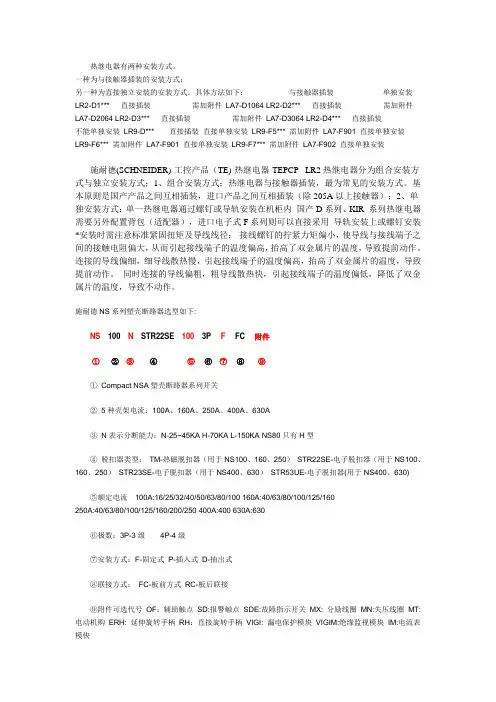

热继电器有两种安装方式。
一种为与接触器插装的安装方式；另一种为直接独立安装的安装方式。
具体方法如下：与接触器插装单独安装LR2-D1*** 直接插装需加附件LA7-D1064 LR2-D2*** 直接插装需加附件LA7-D2064 LR2-D3*** 直接插装需加附件LA7-D3064 LR2-D4*** 直接插装不能单独安装LR9-D*** 直接插装直接单独安装LR9-F5*** 需加附件LA7-F901 直接单独安装LR9-F6*** 需加附件LA7-F901 直接单独安装LR9-F7*** 需加附件LA7-F902 直接单独安装施耐德(SCHNEIDER)-工控产品（TE)-热继电器-TEPCP LR2热继电器分为组合安装方式与独立安装方式；1、组合安装方式：热继电器与接触器插装，最为常见的安装方式。
基本原则是国产产品之间互相插装，进口产品之间互相插装（除205A以上接触器）；2、单独安装方式：单一热继电器通过螺钉或导轨安装在机柜内国产D系列、KIR 系列热继电器需要另外配置背包（适配器），进口电子式F系列则可以直接采用导轨安装上或螺钉安装*安装时需注意标准紧固扭矩及导线线径：接线螺钉的拧紧力矩偏小，使导线与接线端子之间的接触电阻偏大，从而引起接线端子的温度偏高，抬高了双金属片的温度，导致提前动作。
连接的导线偏细，细导线散热慢，引起接线端子的温度偏高，抬高了双金属片的温度，导致提前动作。
同时连接的导线偏粗，粗导线散热快，引起接线端子的温度偏低，降低了双金属片的温度，导致不动作。
施耐德NS系列塑壳断路器选型如下:NS100 N STR22SE 1003P F FC 附件①②③④⑤⑥⑦⑧⑨①Compact NSA塑壳断路器系列开关②5种壳架电流：100A、160A、250A、400A、630A③N表示分断能力：N-25~45KA H-70KA L-150KA NS80只有H型④脱扣器类型：TM-热磁脱扣器（用于NS100、160、250）STR22SE-电子脱扣器（用于NS100、160、250）STR23SE-电子脱扣器（用于NS400、630）STR53UE-电子脱扣器(用于NS400、630)⑤额定电流100A:16/25/32/40/50/63/80/100 160A:40/63/80/100/125/160250A:40/63/80/100/125/160/200/250 400A:400 630A:630⑥极数：3P-3级4P-4级⑦安装方式：F-固定式P-插入式D-抽出式⑧联接方式：FC-板前方式RC-板后联接⑨附件可选代号OF：辅助触点SD:报警触点SDE:故障指示开关MX: 分励线圈MN:失压线圈MT: 电动机购ERH: 延伸旋转手柄RH：直接旋转手柄VIGI: 漏电保护模块VIGIM:绝缘监视模块IM:电流表模快。
施耐德断路器选择.
施耐德断路器选择1进线和分段断路器－空气断路器1.1一般规定变压器容量S≤800kV A，断路器选用MT06~16N 分断能力I cu=I cs=50kA, I cw=36kA (1s)控制单元选用Micrologic 5.0A变压器容量S ≥1000kV A，断路器选用MT20~40H1-H2分断能力I cu=I cs=65-100kA,I cw=65-85kA (1s)控制单元选用Micrologic 5.0A1.2应用举例配电变压器S9-630KV A, 4.5%,二次侧额定电流I n2＝909A，最大工作电流I2max＝957A，二次侧最大三相短路电流I k＝17.91kA，最小16.2kA1.2.1进线断路器选用MT12N2, 1250A,4P空气断路器,额定电流I n＝1250A(1)过载长延时保护－反时限，t＝k/I2整定电流：I r=1.05×957=1005A,取I r=0.8I n=1000A（整定范围500 ~ 1250A）即0.4~1.0I n长延时整定时间(6I r的动作时间)要与以下条件配合：1)应躲过最大一台电动机起动时间，或自动再起动时间；2)变压器二次侧最大短路时，过载保护动作时间不小于0.4s，即K=179102⨯0.45=(6⨯I r)2⨯t r=60002⨯t r得t=4.01s取t r＝4 s或t r＝8 s（级差为4s）当变压器过载1.3倍，即I=1.3⨯957=1244A时，若t r=4s保护动作时间：t=(60002⨯4)÷12442=93 s 可见，太保守－完全没有发挥变压器的过载能力取t r=8s(2)短路短延时保护整定电流I sd的整定应取以下两种情况最大者：1）一台变压器带总负荷（不含最大电动机负荷）加上最大一台电动机的起动电流；2）一台变压器带50％总负荷，加上另一段母线上电动机自动再起动电流；有时，为了简化计算，可取2.0~2.5倍变压器额定电流，即认为变压器最大尖峰电流不超过额定电流的2~2.5倍。
施耐德-塑壳断路器快速选型手册
4 极保护 作为一个标准 4 极断路器，中性线保护通过 3 档来设定，其中 4P 3d (无中性线保 护)，4P 3d + N/2 (中性线保护动作值为 0.5 In)，4P 4d (中性线保护动作值为 In)。
13
功能和特性
低压配电保护 Compact NSE100 ~ 250A 的脱扣器
NSE100E 的热磁脱扣器
Compact NSE100E 脱扣机构
额定值 (A)
In 50 ℃
15 20 25 30 40 50 60 75 80 100
断路器
Compact NSE100E b
b
b
b
b
b
b
b
b
b
过负荷保护 (热保护)
3, 4
■ ■ ■ ■ ■ ■ ■
100
160
750
750
8
8
690
690
N
S
H
N
S
70
80
100 70
80
35
50
70
35
50
30
40
60
30
40
25
30
50
25
30
20
25
35
20
25
8
10
10
8
10
35(3)
50(3)
70
35
50
■
■
A
A
40000
30000
浅谈施耐德NSX塑壳断路器的选择
DOI：10.16660/ki.1674-098X.2019.22.056浅谈施耐德NSX塑壳断路器的选择①窦立 张定峰(江苏省邵伯船闸管理所 江苏扬州 225261)摘 要：低压断路器一般具有多种保护功能，如过载、短路、欠电压保护等，由于其动作值可调，分断能力高，操作方便、安全等优点，被广泛应用。
施耐德CompactNSX的前身是施耐德CompactNS，两者的区别主要在脱扣器，后者为热磁脱口，前者为电子脱扣。
施耐德NSX塑壳断路器在低压配电线路中，由于性能的卓越，一直发挥着重要的作用。
为了能更好地起到配电以及保护的作用，断路器型号的选择应该从多方面考虑。
关键词：额定电流 分断能力 脱扣器中图分类号：TM62 文献标识码：A 文章编号：1674-098X(2019)08(a)-0056-02①作者简介：窦立（1982，9—），男，汉族，江苏扬州人,本科,工程师，研究方向：电气自动化。
张定峰（1984，8—），男，汉族,江苏连云港人,本科,工程师，研究方向：电气自动化。
1 概述CompactNS最初问世于1994年，在原有产品基础上丰富了测量、通信、保护及各种附加功能，广泛应用于工业、民用、医院、学校、船舶、电力设备等。
选择该产品的具体型号，应该从以下几方面入手，来获得适合自己的型号。
2 工作环境CompactNSX能够工作在IEC60947-1和60664-1标准所定义的工业环境，环境温度-25℃~+75℃，环境污染等级III级。
抗湿热能力：IEC60068-2-1:干冷（-55℃）；IEC60068-2-2:干热（+85℃）；IEC60068-2-30:湿热（95%相对湿度55℃）；IEC60068-2-52:严重等级2：盐雾。
CompactNSX工作电压：220V~690V，其中几个重要的参数为：Ui:额定绝缘电压；Uimp：额定冲击耐压；Ue：额定工作电压；In：额定电流；Ics：使用分断能力；Icu：极限分断能力3 额定电流CompactNSX按照额定电流，将断路器分为6档：40A、100A、160A、250A、400A、630A。
施耐德塑壳断路器
100 800 8 750 DC 85 85 85 85 100% 100% A <10ms b 3
160 800 8 750 DC 85 85 85 85 100% 100% A <10ms b 3
250 800 8 750 DC 85 85 85 85 100% 100% A <10ms b 3
不接地系统
故障分析 故障 A 故障 B 故障 C
p 在U时Isc最大 p 只与受保护极点相关 p 全部受保护极的分断能力必须u U时的最大
Isc p 在U时Isc最大 p 如果只有一极 (此图中为正极) 受保护，受
保护极的分断能力必须u U时最大Isc p 如果双极均被保护，要能够正常分断，双
极的所有参与分断的极的分断能力必须u U 时最大Isc p 无影响
和E) 相关 p 每一极的所有参与分断的极的分断能力
必须uU时最大Isc 双重故障A和D或C和E
p 正负极相同 p 相等 p 2或4 (2)
p 每一极的所有参与分断的极的分断能力 必须u U时最大Isc
可保障
16
功能和特性
直流系统保护 直流断路器的选择
方案：取决于配电系统和电压
极间串接
配电系统类型 类型 电源 保护极 各种故障类型
Compact NSE 塑壳断路器
100-630A
产品目录
功能和特性
选型指南
Compact NSE 塑壳断路器选型 (配电保护) 100~630A
选型指南
NSE 250
N
3P
250
P
MX
型号
壳架电流
100 160 250 400 630
分断能力
类型 E(1): 25 kA N: 35 kA S: 50 kA H: 70 kA
施耐德选型资料
2（停产无替代？）Masterpact MW 空气断路器选型表框架电流06：630A 20：2000A 08：800A 25：2500A 10：1000A 32：3200A 12：1250A 40：4000A 16：1600A 2：Micrologic2.0MW二段保护5：Micrologic5.0MW三段保护A：Micrologic5.0A MW三段保护+电流表MW 06 3 F 2 33：3极4：4极F：固定式D：抽屉式控制回器电压2：AC220V3：AC380V1：DC110V4：DC220VCompact NS塑壳断路器选型表（合用于配电保护）脱扣器类型TM：热磁脱扣器（用于NS100，160，250）STR22SE电子脱扣器（用于NS100，160，250）STR23SE电子脱扣器（用于NS400，630）STR53UE电子脱扣器（用于NS400，630）NS 100 N STR22SE 100 3P F FC 附件壳架电流规格100 160 250 400 630 分断能力可选N：25-50KAH：70KAL：150KANS80惟独H型脱扣器额定电流（参见脱扣器选择表）极数可选3P4P安装方式F：固定式P：插入式W：抽出式联接方式FC：板前方式RC：板后方式多种联接附件可选取详见样本1、分励/失压线圈2、多功能辅助开关3、电动操作机构4、漏电保护模块5、电流表模块6、电流互感器模块7、延伸旋转手柄Compact NS塑壳断路器选型表（合用于电动机保护）脱扣器类型MA：电磁脱扣器（用于NS80-630）STR22ME：电子脱扣器（用于NS100，160，250）STR43ME：电子脱扣器（用于NS400，630）NＳ 100 H MA 50 3P F FC 附件壳架电流规格80 100 160 250 400 630 分断能力可选N：25-45KAH：70KAL：150KANS80惟独H型脱扣器额定电流（参见脱扣器选择表）极数可选3P4P安装方式F：固定式P：插入式W：抽出式联接方式FC：板前方式RC：板后方式多种联接附件可选取详见样本1、分励/失压线圈2、多功能辅助开关3、电动操作机构4、漏电保护模块5、电流表模块6、电流互感器模块7、延伸旋转手柄NS 400一下停产用NSX替代IC65 断路器选型表IC65 N - C 20A / 2P + VE + SD分断能力N：6000A H：10000A L: 15000A 脱扣曲线C型曲线（配电保护）D型曲线（动力保护）额定电流1A2A4A6A10A16A20A25A32A40A50A63A极数1P2P3P4P可配漏电保护附件VE：vigi IC65 ELEVEG：vigi IC65 G ELEVM：vigi IC65 ELM可配电气附件MX：分励脱扣单元MN欠压脱扣单元（瞬动型）MN(s)：欠压脱扣单元（延时型）SD：报警接点OF：辅助接点OF+SD/OF：双重切换接点IC65N 2P C(D)1OA NC100H/125H 断路器选型表NC 100H - C 63A / 2P + VM + SD类型NC 100H NC125H 脱扣曲线C型曲线（照明保护）D型曲线（动力保护）额定电流63A80A100A125A极数1P2P3P4P可配漏电保护附件Vigi NC100可配电气附件MX：分励脱扣单元MN：欠压脱扣单元MN(s)：欠压脱扣单元（延时型）SD：报警接点OF：辅助接点说明：1、NC 125H的额定电流为125A。
施耐德框架、塑壳、双电源、负荷、熔断隔离开关选型详解
Compact NSX塑壳断路器选型表 （适用于电动机保护）
Vigicompact NSX漏电保护塑壳断路器选型表
Compact NSX塑壳断路器选型表 （适用于直流保护）选型表
Easypact CVS塑壳断路器选型 （配电保护）
Easypact CVS塑壳断路器选型 （电动机保护）
690
N1、N2、H1、H1b、H2、H3、L2
50、50、65、85、100、150、150
Micrologic
MVS
400~4000A
1000
440
N、H、T 50、65、85
Trip System
Masterpact MT空气断路器组成
Masterpact MT空气断路器选型表
Masterpact NW直流空气断路器选型表
Vigi CVS漏电型塑壳断路器选型 （漏电及火灾保护）
Compact NSE塑壳断路器选型 （直流保护）
EZD塑壳断路器选型
Interpact INS负荷开关选型指南
Interpact INV负荷开关选型指南
Fupact 熔断器类隔离开关选型指南
ATS系列双电源选型表—MT
ATS系列双电源选型表—NSX
施耐德
框架、塑壳、负荷、双电源
基础选型
目录
❖ 1、大电流空气断路器：MT、MVS ❖ 2、塑壳断路器：NSX80、NSX、EZD、
NS630b~1600、CVS ❖ 3、负荷开关：INS、INV ❖ 4、双电源：ATS、ATNSX、ATMT
MT
❖额定电流
630~6300A
额定绝缘电压 1000
额定工作电压 分断能力 控制单元
Easypact MVS低压空气断路器
施耐德断路器选用介绍
施耐德断路器选用介绍1.如何选择配置Compact NS的脱扣器?NS80H只有MA电磁脱扣单元一种。
NS100/160/250：热磁脱扣器TMD（适用于配电保护）；电子脱扣器STR22SE（适用于配电保护），STR22ME（适用于电动机保护）；电磁脱扣器MA（适用于电动机保护）。
NS400/630：电子脱扣器STR23SE(适用于配电保护)，STR43ME(适用于电动机保护)，STR53UE（通用型保护）。
电磁脱扣器MA（适用于电动机保护），用于H/L型断路器，N型不可配。
电磁脱扣器MP（用于直流电网保护）。
注：NS400/630无TM热磁脱扣器。
2. Compact NS塑壳断路器的OF、SD、SDE、SDV有何区别？分别可以安装几个？功能区别如下：OF（开/关）：可以实现远程指示断路器主触头的实际分合位置。
SD（自动脱扣指示）：可以指示包含分励线圈（MX）、欠压线圈（MN）和各种故障保护在内的所有脱扣。
SDE（故障脱扣指示）：仅指示各种故障的保护动作脱扣，不含MX、MN的动作。
SDV（Vigi故障指示）：仅反映Vigi模块的动作。
安装数量如下：NS80：1个OF、1个SD；NS100～250：2个OF、1个SD、1个SDE；NS400～630：3个OF、1个SD、1个SDE；具体安装位置参见Compact NS产品样本。
3. Compact NS断路器的电源手动切换系统有哪几种？有以下4种：拨动开关式断路器联锁、带旋转手柄的断路器联锁、钥匙联锁（断路器需带旋转手柄或电动机构）、机械底板联锁。
4. Compact NS塑壳断路器的电源转换系统(ATS)有哪些部件组成? 如何配置选型?断路器(2台)、电动操作机构（2台）、辅助接点（每台断路器1个OF2和SDE，共4个）、安装底板及机械联锁机构（1台）、电气联锁单元IVE模块（1台）、辅助控制板ACP（1台）、控制单元BA 或UA（1台）。
选型配置参见Compact NS产品样本中的"自动电源转换系统选择表"；也可由ATS机械套件（kit）+2台MCCB（FFC）+BA/UA（包含ACP）三部分组成。
施耐德-塑壳断路器快速选型手册
安装方式
附件
固定式F (可省略)
插入式P 抽出式D(2)
额定电压 > 525V
V (仅用于400/630A)
Vigicompact NSE 漏电型塑壳断路器选型 (配电及火灾保护)
选型指南
Vigi NSE
160
N
3P
160
P
EL / ELA
型号
壳架电流
100 160 250 400 630
分断能力
N: 35 kA S: 50 kA H: 70 kA
脱扣电流值 (A)
Ir
固定
短路电流保护 (电磁脱扣器)
短路电流值 (A)
Im
固定
Compact NSE100E (请参考附录中的脱扣曲线)
1 过负荷热保护值 2 短路故障保护值
NSE100N ~ 250H 的热磁脱扣器
1 过负荷热保护可调整定值 2 短路故障保护值
保护
保护功能可通过旋钮调节
过载保护 热保护可调
测试
测试孔在面板 (6)，可接小型测试仪器及标定测试箱检查脱扣器操作情况。
脱扣器(1)
额定电流 (A) 断路器
过负荷保护 (长延时) 脱扣电流整定值
In 40 ℃ Compact NSE400 N/S/H Compact NSE630 N/S/H
Ir = In x ...
脱扣延时(s) (最小....最大)
灵敏度 延时时间 额定电压 安装与联接
固定/板前联接 插入式(1)
监测与指示辅助装置
辅助开关 (OF/SD/SDV)
控制辅助装置
辅助脱扣元件 (MX/MN) 延伸旋转手柄
安装和联接附件
锁定装置 终端扩展器 相间隔板 后绝缘板
