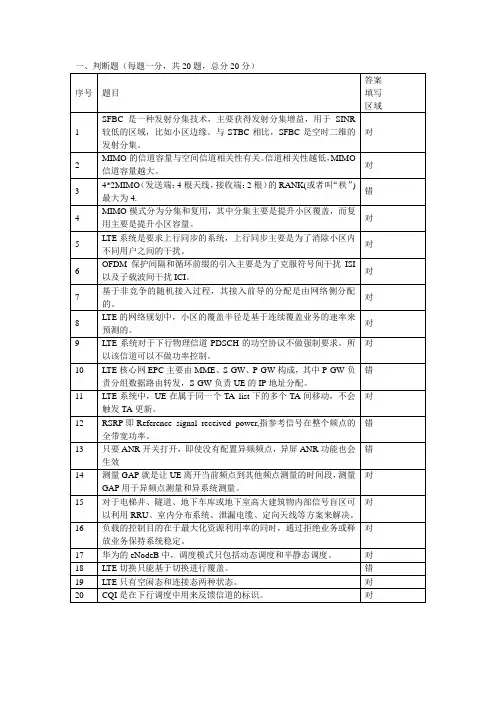

E-MBMS是下一代无线接入网络LTE中的一种传播技术，同时向网络中所有的用户或某一部分用户群体发送告诉的多媒体数 据业务。 E-MBMS提出了SFN的概念，即采用同一频率在所有小区同时发送(Simulcast），但是要保证小区间的同步。 eNB系统时钟由CC板分发至其它单板，并通过BPG板光口分发给RRU单元。 eNB之间通过X2接口通信,进行小区间优化的无线资源管理。 eNodeB上的PDCP子层对控制面数据进行完整性保护和加密处理。 E-UTRAN接口通用协议包括RNL（无线网络层）和TNL（传输网络层）两个部分。 E-UTRAN系统在1.4MHz、3MHz、5MHz、10MHz、15MHz和20MHz带宽中，分别可以使用6个、15个、25个、50个、75个和100个 RB。 ICIC测量标识是通过eNodeB之间的X2口传递 ICIC可以同时进行频率资源和功率资源的协调 LTE-Advanced将加强在自组织网络(Self-Organizing Network,SON)方面的工作，可以实现基站的自配置优化，降低布网 成本和运营成本。 LTE标准应支持最大100km的覆盖半径 LTE传输网络扁平化，由于取消了RNC节点，eNB直接连接到核心网（MME/S-GW），从而简化了传输网络结构，降低了网络 迟延。 LTE传输网络全IP化，LTE从空中接口到传输信道全部IP化，所有业务都以IP方式承载。 LTE大大提高了无线终端的速率，相应的LTE基站对于传输网络的带宽以及连接数需求也大大增加了。 LTE的QCI有9个等级，其中1-4对应GBR业务，5-9对应Non-GBR业务 LTE多天线技术中的MIMO双流用于小区中心，BF用于小区边缘。 LTE上行功控主要用于补偿信道的路径损耗和阴影，并用于抑制小区间的干扰。 LTE上行仅仅支持MU-MIMO这一种MIMO模式。 LTE上行链路所采用的SC-FDMA多址接入技术基于DFT spread OFDM传输方案。 LTE室外同频组网下的频率规划演变成基于SFR的ICIC。 LTE网状组网，相邻eNB之间组成网状网络，形成MESH网络结构。 LTE系统的一个典型特征是可以在频域进行信道调度和速率控制 LTE系统实现了用户平面与控制平面，以及无线网络层和传输网络层的分离。 LTE系统由于采用了OFDM技术，因此来自用户之间的干扰很小，主要干扰是小区间干扰。 LTE系统只支持PS域、不支持CS域，语音业务在LTE系统中通过VOIP业务来实现。 LTE系统中，无线传输引入了OFDM技术和MIMO技术。
OFDM的主要缺点包括：易造成自干扰，容量往往受限于上行；信号峰均比过高；能量利用效率不高，频率同步要求较高。
OFDM调制对发射机的线性度、功耗提出了很高的要求。所以在LTE上行链路，基于OFDM的多址接入技术比较适合用在UE侧 使用。 PCFICH将PDCCH占用的OFDM符号数目通知给UE，且在每个时隙中都有发射。 SGW的主要功能包括安全控制和寻呼消息的调度与传输。 X2口中有流量控制功能和拥塞控制功能 波束赋形形成指向目标接收机的波束，可以提升小区边缘下行吞吐率，提高波束指向上的功率，并抑制其他位置上的干 扰，可以适用于高速移动环境。 不管RRU安装在室内还是室外都需要配置室内防雷箱。 部分频率复用FFR结合功控来进行 采用高阶天线MIMO技术和正交传输技术可以提高小区边缘性能。
计数器N310指示UE连续接收同步指示的最大个数。 计数器N311指示UE连续接收失步指示的最大个数。 如果UE进入的新小区的TA与当前TA不同，就会发起TAU。 上行采用SC-FDMA后，在降低峰均比的同时，也保证了频谱效率。 上行调度物理资源分配方式和下行的相同。 物理层为MAC层和高层提供信息传输的服务。物理层传输服务是通过如何以及使用什么样的特征数据在无线接口上传输来 描述的，此称为“逻辑信道”。 小区选择的实现和决策由UE和核心网一起完成。 小区之间可以在S1接口上交换过载指示信息（OI：Overload Indicator），用来进行小区间的上行功率控制 一个时隙中，频域上连续的宽度为150kHz的物理资源称为一个资源块 一个时隙中不同OFDM 符号的循环前缀长度必须相同 在ICIC中，HII是已经发生的上行干扰的“预警”，OI是对将要发生的上行干扰的指示。 ZXSDR B8300系统CC单板TX/RX接口可以用做基带-射频接口。 LTE室内覆盖中，在20平米的演示房间，只装1副天线可以使系统吞吐量达到峰值。 LTE在室内覆盖是上行受限。 WLAN AP与LTE室分组合场景，LTE天线与Wlan天线距离只要大于0.3米即可。 为了减低同频干扰，我们建议建筑物采用单层一个频点，双层一个频点异频组网。 用LTE系统覆盖居民小区和校园，建议规划采用室外频点保障居民小区内室外部分和校园区内室外部分的覆盖。 在酒店覆盖中，为保证客户感知度，天线应尽量放在大型会议室内、客房内。 在室内覆盖实际建网中，若TD-SCDMA与TD-LTE共用一套室内分布系统，那么要求TD-SCDMA的天线口功率必须比TD-LTE小。 Solaris操作系统中命令不区分大小写。 Solaris操作系统中删除文件的命令是rmdir。 基带处理模块BPG主要功能是：处理物理层协议；提供上下行I/Q信号。 通常我们所说的天线绝对高度指的是天线的挂高加上天线所在铁塔海拔与覆盖区域的差值。 用于安装BBU的机房接地电阻要求年暴日小于20日的少雷区，接地电阻小于10欧。 Attach时延指的是UE从PRACH接入到网络注册完成的时间 E-MBMS采用的是基于3GPP无线接入网络的技术和标准；传输、接入和切换等物理层过程都是沿用的3G技术。
UE从RRC_CONNECTED状态回到RRC_IDLE状态，按小区选择标准选择合适小区驻留。 UE从接收到网络发来的寻呼消息，到E-RAB指派完成，完成一个完整呼叫流程，包括主叫流程和被叫流程。 UE开机选择PLMN后，之后进行小区选择，最后进行位置注册。 UE在ECM-CONNECTED状态下LTE系统内的移动性支持和上下文从源eNB到目标eNB的转移均在X2口进行的 UNIX操作系统主要由内核和系统工具两部分组成。 X2接口是eNB之间的接口；X2接口的定义采用了与S1接口一致的原则，体现在X2接口的用户平面协议结构和控制平面协议 结构均与S1接口类似。 X2是E-NodeB之间的接口 避雷器的浪涌侧接室外，保护侧接设备。 采用高阶天线MIMO技术和正交传输技术可以提高平均吞吐量和频谱效率。 测量报告上报方式在LTE中分为周期性上报和事件触发上报两种。 承载系统信息的传输通道可以是BCH，也可以是DL_SCH。BCH传输主要的系统信息，如UE驻留的必要信息，其使用1.25MHz 的带宽。 除开机时进行初始化小区搜索外，UE还周期性地对相邻小区进行搜索，为小区重选和切换做准备。 从整体上来说，LTE系统架构仍然分为两个部分，即EPC和E-UTRAN。 定时器T304设置过大，则会导致在无线环境较差区域长时间等待切换完成，资源没有及时释放。设置过小，则容易导致未 及时收到切换完成信令，影响切换成功率。 定时器T310设置过大，会导致无线链路变得很差，无法使用时，系统长时间不进行相应的链路删除，浪费系统宝贵的资 源；设置过小，将会导致掉话率增大。 对于LTE物理层的多址方案，在下行方向上采用基于CP的OFDMA，在上行方向上采用基于CP的SC-FDMA。 对于非实时业务，E-UTRAN系统和GERAN系统之间的切换中断时间应控制在500ms以内。 对于非实时业务，E-UTRAN系统和UTRAN系统之间的切换中断时间应控制在500ms以内。 对于每一个天线端口，一个OFDM或者SC-FDMA符号上的一个子载波对应的一个单元叫做资源单元 对于实时业务，E-UTRAN系统和GERAN系统之间的切换中断时间应控制在300ms以内。 对于实时业务，E-UTRAN系统和UTRAN系统之间的切换中断时间应控制在300ms以内。 发射分集适用于没有足够的多天线下行信道信息情况，例如高速移动环境。 负荷均衡(Load Balcancing,LB)功能用于处理多个小区间不均衡的业务量，通过均衡小区之间的业务量分配，提高无线资 源的利用率，将正在进行中的会话的QoS保持在一个合理的水平，降低掉话率。 跟踪区域（Tracking Area）是LTE/SAE系统为UE的位置管理新设立的概念。跟踪区的功能与3G的位置区（Location Area,LA)和路由区（Routing Area，RA）类似，由于LTE/SAE系统主要为分组域功能设计，因此跟踪区更新更接近路由区 的概念。 和2G/3G比较，LTE系统的网络架构更加扁平化、协议架构更加简单、接口数目更加少。 空间复用利用空间信道中的多个并行子信道；信号被分为不同的流并在不同的天线发射；空间复用在带宽受限系统中有效 提高信道容量；适用于高SNR情况，例如小区中心等。
定向天线安装在楼顶时，要求支架必须安装有避雷针，支架和建筑物避雷网不能连通。 通常我们所说的天线绝对高度指的是天线所在铁塔的海拔与覆盖地点海拔的差值。 星型组网方式的可靠性较高，也比较节约传输资源。 E-UTRAN仅由演进后的eNB组成，eNB之间通过X2接口互联，E-UTRAN系统和EPC之间通过S1接口互联。S1接口不支持“多对 多”连接方式。 LTE的切换包括软切换和硬切换。 LTE的天线端口与实际的物理天线端口一一对应 LTE上行HII指示和下行RNTP指示属于Re-active ICIC。 LTE上行OI指示属于Pro-active ICIC。 LTE系统支持最大的频带带宽为20MHz，支持最小的频带带宽为3MHz。 LTE系统中，无线接口包括层1、层2、层3，其中层1为物理层；层2包括MAC层、RLC层、PDCP层，其中MAC层完成ARQ功能。 LTE协议中定义的各种MIMO方式对于FDD系统和TDD系统都适用。 LTE支持不支持使用IR合并的HARQ LTE中上下行的功率控制的使用方式是一致的。 MU-MIMO能够提高单用户的吞吐率，而SU-MIMO能够提高小区平均吞吐率。
LTE系统中在4天线端口发送情况下的传输分集技术采用SFBC与FSTD结合的方式。 LTE下行控制信道采用发射分集的方式发射。 LTE小区搜索基于主同步信号和辅同步信号 LTE业务信道的链路预算与TD-SCDMA不同，只有确定了小区边缘用户保障速率和边缘用户RB数目后，才能得到所需的SINR LTE与传统3G的网络架构不同，采用扁平化的网络架构，即接入网E-UTRAN不再包含RNC，仅包含节点eNB。 LTE支持两种类型的无线帧结构：类型1，适应于全双工和半双工的FDD模式，类型2适应于TDD模式。 MCH不支持HARQ操作，因为缺乏上行反馈 MIMO提高小区内用户吞吐量，Beamforming保证小区边缘用户业务质量。 OFDM符号中的CP可以克服符号间干扰 OFDM可以在不同的频带采用不同的调制编码方式，更好的适应频率选择性衰落 OFDM系统的输出是多个子信道信号的叠加，如果多个信号的相位一致，所得到的叠加信号的瞬时功率就会远远高于信号的 平均功率，即OFDM系统的PAPR较高。 OFDM信道带宽取决于子载波的数量 PDCCH、PCFICH以及PHICH映射到子帧中的控制区域上。 PDCCH将PCH和DL-SCH的资源分配、以及与DL-SCH相关的HARQ信息通知给UE；承载上行调度赋予信息。 PDSCH、PMCH可支持BPSK、QPSK、16QAM和64QAM四种调制方式。 PDSCH承载DL-SCH和PCH信息。 PDSCH与PBCH可以存在于同一个子帧中。 PHICH承载上行传输对应的HARQ ACK/NACK信息。 PSCH和SSCH只用于同步和小区搜索，不承载层2和层3的任何信令，属于物理层信号。 RRC的状态分为RRC_IDLE和RRC_CONNECTED两种 RSRP为参考信号接收功率，定义为在测量的频率带宽内承载Cell-specific RS的RE（Resource Element）上的功率线性平 均值 RSRQ为参考信号接收质量，定义为RSRQ=N×RSRP/（E-UTRA Carrier RSSI）；其中，N为E-UTRA Carrier RSSI测量带宽中 的RB个数。（RSSI）定义为测量带宽内UE在N个RB上观测到的、源自共信道服务和非服务小区干扰、邻信道干扰、热噪声 等总接收功率的线性平均值（单位W）。分子和分母应该在相同的资源块上获得。 S1接口是MME/S-GW与eNB之间的接口。S1接口与3G UTRAN系统Iu接口不同之处在于，Iu接口连接包括3G核心网的PS域和CS 域，而EPC只支持分组交换（PS），所以S1接口只支持PS域。 SFBC适用于两天线端口情况，SFBC+FSTD适用于四天线端口情况 SON（Self Organising Network）包括自配置和自优化等过程 TD-LTE可以同时进行频域和时域的调度
E-MBMS是下一代无线接入网络LTE中的一种传播技术，同时向网络中所有的用户或某一部分用户群体发送告诉的多媒体数 据业务。 E-MBMS提出了SFN的概念，即采用同一频率在所有小区同时发送(Simulcast），但是要保证小区间的同步。 eNB系统时钟由CC板分发至其它单板，并通过BPG板光口分发给RRU单元。 eNB之间通过X2接口通信,进行小区间优化的无线资源管理。 eNodeB上的PDCP子层对控制面数据进行完整性保护和加密处理。 E-UTRAN接口通用协议包括RNL（无线网络层）和TNL（传输网络层）两个部分。 E-UTRAN系统在1.4MHz、3MHz、5MHz、10MHz、15MHz和20MHz带宽中，分别可以使用6个、15个、25个、50个、75个和100个 RB。 ICIC测量标识是通过eNodeB之间的X2口传递 ICIC可以同时进行频率资源和功率资源的协调 LTE-Advanced将加强在自组织网络(Self-Organizing Network,SON)方面的工作，可以实现基站的自配置优化，降低布网 成本和运营成本。 LTE标准应支持最大100km的覆盖半径 LTE传输网络扁平化，由于取消了RNC节点，eNB直接连接到核心网（MME/S-GW），从而简化了传输网络结构，降低了网络 迟延。 LTE传输网络全IP化，LTE从空中接口到传输信道全部IP化，所有业务都以IP方式承载。 LTE大大提高了无线终端的速率，相应的LTE基站对于传输网络的带宽以及连接数需求也大大增加了。 LTE的QCI有9个等级，其中1-4对应GBR业务，5-9对应Non-GBR业务 LTE多天线技术中的MIMO双流用于小区中心，BF用于小区边缘。 LTE上行功控主要用于补偿信道的路径损耗和阴影，并用于抑制小区间的干扰。 LTE上行仅仅支持MU-MIMO这一种MIMO模式。 LTE上行链路所采用的SC-FDMA多址接入技术基于DFT spread OFDM传输方案。 LTE室外同频组网下的频率规划演变成基于SFR的ICIC。 LTE网状组网，相邻eNB之间组成网状网络，形成MESH网络结构。 LTE系统的一个典型特征是可以在频域进行信道调度和速率控制 LTE系统实现了用户平面与控制平面，以及无线网络层和传输网络层的分离。 LTE系统由于采用了OFDM技术，因此来自用户之间的干扰很小，主要干扰是小区间干扰。 LTE系统只支持PS域、不支持CS域，语音业务在LTE系统中通过VOIP业务来实现。 LTE系统中，无线传输引入了OFDM技术和MIMO技术。
OFDM的主要缺点包括：易造成自干扰，容量往往受限于上行；信号峰均比过高；能量利用效率不高，频率同步要求较高。
OFDM调制对发射机的线性度、功耗提出了很高的要求。所以在LTE上行链路，基于OFDM的多址接入技术比较适合用在UE侧 使用。 PCFICH将PDCCH占用的OFDM符号数目通知给UE，且在每个时隙中都有发射。 SGW的主要功能包括安全控制和寻呼消息的调度与传输。 X2口中有流量控制功能和拥塞控制功能 波束赋形形成指向目标接收机的波束，可以提升小区边缘下行吞吐率，提高波束指向上的功率，并抑制其他位置上的干 扰，可以适用于高速移动环境。 不管RRU安装在室内还是室外都需要配置室内防雷箱。 部分频率复用FFR结合功控来进行 采用高阶天线MIMO技术和正交传输技术可以提高小区边缘性能。
计数器N310指示UE连续接收同步指示的最大个数。 计数器N311指示UE连续接收失步指示的最大个数。 如果UE进入的新小区的TA与当前TA不同，就会发起TAU。 上行采用SC-FDMA后，在降低峰均比的同时，也保证了频谱效率。 上行调度物理资源分配方式和下行的相同。 物理层为MAC层和高层提供信息传输的服务。物理层传输服务是通过如何以及使用什么样的特征数据在无线接口上传输来 描述的，此称为“逻辑信道”。 小区选择的实现和决策由UE和核心网一起完成。 小区之间可以在S1接口上交换过载指示信息（OI：Overload Indicator），用来进行小区间的上行功率控制 一个时隙中，频域上连续的宽度为150kHz的物理资源称为一个资源块 一个时隙中不同OFDM 符号的循环前缀长度必须相同 在ICIC中，HII是已经发生的上行干扰的“预警”，OI是对将要发生的上行干扰的指示。 ZXSDR B8300系统CC单板TX/RX接口可以用做基带-射频接口。 LTE室内覆盖中，在20平米的演示房间，只装1副天线可以使系统吞吐量达到峰值。 LTE在室内覆盖是上行受限。 WLAN AP与LTE室分组合场景，LTE天线与Wlan天线距离只要大于0.3米即可。 为了减低同频干扰，我们建议建筑物采用单层一个频点，双层一个频点异频组网。 用LTE系统覆盖居民小区和校园，建议规划采用室外频点保障居民小区内室外部分和校园区内室外部分的覆盖。 在酒店覆盖中，为保证客户感知度，天线应尽量放在大型会议室内、客房内。 在室内覆盖实际建网中，若TD-SCDMA与TD-LTE共用一套室内分布系统，那么要求TD-SCDMA的天线口功率必须比TD-LTE小。 Solaris操作系统中命令不区分大小写。 Solaris操作系统中删除文件的命令是rmdir。 基带处理模块BPG主要功能是：处理物理层协议；提供上下行I/Q信号。 通常我们所说的天线绝对高度指的是天线的挂高加上天线所在铁塔海拔与覆盖区域的差值。 用于安装BBU的机房接地电阻要求年暴日小于20日的少雷区，接地电阻小于10欧。 Attach时延指的是UE从PRACH接入到网络注册完成的时间 E-MBMS采用的是基于3GPP无线接入网络的技术和标准；传输、接入和切换等物理层过程都是沿用的3G技术。
UE从RRC_CONNECTED状态回到RRC_IDLE状态，按小区选择标准选择合适小区驻留。 UE从接收到网络发来的寻呼消息，到E-RAB指派完成，完成一个完整呼叫流程，包括主叫流程和被叫流程。 UE开机选择PLMN后，之后进行小区选择，最后进行位置注册。 UE在ECM-CONNECTED状态下LTE系统内的移动性支持和上下文从源eNB到目标eNB的转移均在X2口进行的 UNIX操作系统主要由内核和系统工具两部分组成。 X2接口是eNB之间的接口；X2接口的定义采用了与S1接口一致的原则，体现在X2接口的用户平面协议结构和控制平面协议 结构均与S1接口类似。 X2是E-NodeB之间的接口 避雷器的浪涌侧接室外，保护侧接设备。 采用高阶天线MIMO技术和正交传输技术可以提高平均吞吐量和频谱效率。 测量报告上报方式在LTE中分为周期性上报和事件触发上报两种。 承载系统信息的传输通道可以是BCH，也可以是DL_SCH。BCH传输主要的系统信息，如UE驻留的必要信息，其使用1.25MHz 的带宽。 除开机时进行初始化小区搜索外，UE还周期性地对相邻小区进行搜索，为小区重选和切换做准备。 从整体上来说，LTE系统架构仍然分为两个部分，即EPC和E-UTRAN。 定时器T304设置过大，则会导致在无线环境较差区域长时间等待切换完成，资源没有及时释放。设置过小，则容易导致未 及时收到切换完成信令，影响切换成功率。 定时器T310设置过大，会导致无线链路变得很差，无法使用时，系统长时间不进行相应的链路删除，浪费系统宝贵的资 源；设置过小，将会导致掉话率增大。 对于LTE物理层的多址方案，在下行方向上采用基于CP的OFDMA，在上行方向上采用基于CP的SC-FDMA。 对于非实时业务，E-UTRAN系统和GERAN系统之间的切换中断时间应控制在500ms以内。 对于非实时业务，E-UTRAN系统和UTRAN系统之间的切换中断时间应控制在500ms以内。 对于每一个天线端口，一个OFDM或者SC-FDMA符号上的一个子载波对应的一个单元叫做资源单元 对于实时业务，E-UTRAN系统和GERAN系统之间的切换中断时间应控制在300ms以内。 对于实时业务，E-UTRAN系统和UTRAN系统之间的切换中断时间应控制在300ms以内。 发射分集适用于没有足够的多天线下行信道信息情况，例如高速移动环境。 负荷均衡(Load Balcancing,LB)功能用于处理多个小区间不均衡的业务量，通过均衡小区之间的业务量分配，提高无线资 源的利用率，将正在进行中的会话的QoS保持在一个合理的水平，降低掉话率。 跟踪区域（Tracking Area）是LTE/SAE系统为UE的位置管理新设立的概念。跟踪区的功能与3G的位置区（Location Area,LA)和路由区（Routing Area，RA）类似，由于LTE/SAE系统主要为分组域功能设计，因此跟踪区更新更接近路由区 的概念。 和2G/3G比较，LTE系统的网络架构更加扁平化、协议架构更加简单、接口数目更加少。 空间复用利用空间信道中的多个并行子信道；信号被分为不同的流并在不同的天线发射；空间复用在带宽受限系统中有效 提高信道容量；适用于高SNR情况，例如小区中心等。
定向天线安装在楼顶时，要求支架必须安装有避雷针，支架和建筑物避雷网不能连通。 通常我们所说的天线绝对高度指的是天线所在铁塔的海拔与覆盖地点海拔的差值。 星型组网方式的可靠性较高，也比较节约传输资源。 E-UTRAN仅由演进后的eNB组成，eNB之间通过X2接口互联，E-UTRAN系统和EPC之间通过S1接口互联。S1接口不支持“多对 多”连接方式。 LTE的切换包括软切换和硬切换。 LTE的天线端口与实际的物理天线端口一一对应 LTE上行HII指示和下行RNTP指示属于Re-active ICIC。 LTE上行OI指示属于Pro-active ICIC。 LTE系统支持最大的频带带宽为20MHz，支持最小的频带带宽为3MHz。 LTE系统中，无线接口包括层1、层2、层3，其中层1为物理层；层2包括MAC层、RLC层、PDCP层，其中MAC层完成ARQ功能。 LTE协议中定义的各种MIMO方式对于FDD系统和TDD系统都适用。 LTE支持不支持使用IR合并的HARQ LTE中上下行的功率控制的使用方式是一致的。 MU-MIMO能够提高单用户的吞吐率，而SU-MIMO能够提高小区平均吞吐率。
LTE系统中在4天线端口发送情况下的传输分集技术采用SFBC与FSTD结合的方式。 LTE下行控制信道采用发射分集的方式发射。 LTE小区搜索基于主同步信号和辅同步信号 LTE业务信道的链路预算与TD-SCDMA不同，只有确定了小区边缘用户保障速率和边缘用户RB数目后，才能得到所需的SINR LTE与传统3G的网络架构不同，采用扁平化的网络架构，即接入网E-UTRAN不再包含RNC，仅包含节点eNB。 LTE支持两种类型的无线帧结构：类型1，适应于全双工和半双工的FDD模式，类型2适应于TDD模式。 MCH不支持HARQ操作，因为缺乏上行反馈 MIMO提高小区内用户吞吐量，Beamforming保证小区边缘用户业务质量。 OFDM符号中的CP可以克服符号间干扰 OFDM可以在不同的频带采用不同的调制编码方式，更好的适应频率选择性衰落 OFDM系统的输出是多个子信道信号的叠加，如果多个信号的相位一致，所得到的叠加信号的瞬时功率就会远远高于信号的 平均功率，即OFDM系统的PAPR较高。 OFDM信道带宽取决于子载波的数量 PDCCH、PCFICH以及PHICH映射到子帧中的控制区域上。 PDCCH将PCH和DL-SCH的资源分配、以及与DL-SCH相关的HARQ信息通知给UE；承载上行调度赋予信息。 PDSCH、PMCH可支持BPSK、QPSK、16QAM和64QAM四种调制方式。 PDSCH承载DL-SCH和PCH信息。 PDSCH与PBCH可以存在于同一个子帧中。 PHICH承载上行传输对应的HARQ ACK/NACK信息。 PSCH和SSCH只用于同步和小区搜索，不承载层2和层3的任何信令，属于物理层信号。 RRC的状态分为RRC_IDLE和RRC_CONNECTED两种 RSRP为参考信号接收功率，定义为在测量的频率带宽内承载Cell-specific RS的RE（Resource Element）上的功率线性平 均值 RSRQ为参考信号接收质量，定义为RSRQ=N×RSRP/（E-UTRA Carrier RSSI）；其中，N为E-UTRA Carrier RSSI测量带宽中 的RB个数。（RSSI）定义为测量带宽内UE在N个RB上观测到的、源自共信道服务和非服务小区干扰、邻信道干扰、热噪声 等总接收功率的线性平均值（单位W）。分子和分母应该在相同的资源块上获得。 S1接口是MME/S-GW与eNB之间的接口。S1接口与3G UTRAN系统Iu接口不同之处在于，Iu接口连接包括3G核心网的PS域和CS 域，而EPC只支持分组交换（PS），所以S1接口只支持PS域。 SFBC适用于两天线端口情况，SFBC+FSTD适用于四天线端口情况 SON（Self Organising Network）包括自配置和自优化等过程 TD-LTE可以同时进行频域和时域的调度
