手把手教你使用TI MSP430 LaunchPad

合集下载

LaunchPad使用说明

CCS5.1的详细安装步骤参考CCS5.1User`s guide for MSP430.pdf，现在有破解版的CCS5.1。
Code Composer Studio (CCS5.1)
Workspace
Project 1
Project 2 Project 3 Settings and preferences

USI with I2C and SPI support USCI with I2C, SPI and UART support Inverting and non-inverting inputs Selectable RC output filter Output to Timer_A2 capture input Interrupt capability
GPIO Code Example
P1DIR |= BIT0; //设置 P1.0为输出 P1OUT |= BIT0; //P1.0 输出高电平
For GPIO 中断相关寄存器
详细的参考MSP430x2xxFamily user guide.pdf
主要内容
LaunchPad实验板介绍
开发环境介绍
LaunchPad的应用
演示LaunchPad的电容触摸板
详细参考：430BOOST-SENSE1.pdf
LaunchPad应用1
• 基于心电图的心率监测仪（EKG-Based Heart-Rate Monitor Implementation on the LaunchPad Using the MSP430G2452MCU）
Link
Project Project Project Source files
Link

launchpad说明

玩Launchpad必然少了编译环境，什么编译软件适合初学者呢？在我个人认为，也是众多友友的想法，CCS(Code Composer Studio)不及IAR(IAR Embedded Workbench IDE )使用方便，但CCS作为TI DSP的官方软件，其功能确实很强大！各取所长，下面就详细说下用IAR 为Launchpad开发C语言吧！操作系统：Windows 7开发环境：IAR FOR MSP430 V5.30.1第一步：驱动安装IAR FOR MSP430 V5.30.1软件已集成Launchpad驱动，安装好IAR再将Launchpad与电脑箱连接，等待驱动安装完毕就可以了，一般成功安装是没问题的！如果不成功，检查下电脑与板子连接是否完好。

IAR FOR MSP430 V5.30.1下载地址在下面附上。

下载网址：要先登录115网盘，没有的一下子就可以注册的，然后点存至网盘，在自己网盘就可以下载了！/file/anodidvs加个百度网盘下载地址：/share/link?shareid=32705&uk=503898939第二步：建立工程废话不多说，双击软件图标2012-8-22 23:29 上传下载附件(4.38 KB)打开工程，点击工具栏上方的File-New-Workspace,新建工作组，再点击工具栏Project-Creat New Project,转到如图，下载附件(44.98 KB)接着点击如图所示，2012-8-22 22:51 上传下载附件(28.69 KB)接着会提示你保存工程文件，存在事先建好的文件夹内.下载附件(59.97 KB)选择 C - main，这里也可以选择Empty project，但选择 C -main的话，它会自己帮你新建一个main.c文件，并且把它加入到工程中。

给指定一个文件，并且把它加入到工程中。

给指定的工程名称msp430中。

LaunchPad-MSP430入门系列4-定时器模块(定时、计数、捕获)

LaunchPad-MSP430入门系列4-定时器模块(定时、计数、捕获)Version 1.2文先，介绍几个英文缩写的意思以及一些注意的地方。

1.Timer0/1 定时器0/1，在User's Guide中用的是TimerA/B，所指的也是Timer0/1 。

G2553Datasheet中用的是Timer0/1 ，本文以G2553Datasheet为准。

全文以Timer0为例，Timer1类同。

2.TAxR（x = 0/1）定时器x对应的计数器，这是一个只读寄存器。

硬件自动驱动计数。

3.EQUy（y = 0/1/2）计数事件发生寄存器，当TAxR = TAxCCRy时EQUy置1。

4.定时器简介MSPG2553共有两个定时器，Timer0、Timer1，他们都是十六位的定时、计数器，内含三个捕获、比较寄存器。

两个定时器均支持多个捕获、PWM输出、间歇性计时，定时器包含多个中断源，可以是计数溢出中断、捕获中断等等。

定时器包含：●同步十六位定时、计数器运行模式。

●时钟源可从MCLK、SMCLK、ACLK任意选择。

●三个比较、捕获寄存器。

●中断向量寄存器能快速解码的所有定时器中断本文以Timer0为例详细介绍430的定时器模块，下图是Timer0组成框图0-1定时器0组成框图下面简要介绍一下该硬件框图的意思，从左上角看，首先是一个时钟源选择寄存器TASSELx，通过该寄存器选择定时器的时钟源，选择了时钟源后有一个分频器Divider，相应的设置寄存器是IDx，再过来就到一个定时器的核心部分，一个16位的定时器TAR。

其右侧有一个定时器的计数模块，MCx寄存器用来设置计数模式。

接下来，TAR正下方有三个横线，右侧标有CCR0、CCR1、CCR2，意思是CCR1、CCR0的框图和下方CCR2的框图是一样的。

此处省略不写。

在CCR中，左上角为一个捕获源选择寄存器。

可以从CCI2A、CCI2B、GND或者VCC选择捕获源，选择捕获源后有一个选择捕获模式寄存器Capture Mode，然后过来有一个捕获溢出状态寄存器COV,SCS同步/异步捕获模式选择位，然后连接到捕获比较寄存器。

手把手教你使用TI MSP430 LaunchPad

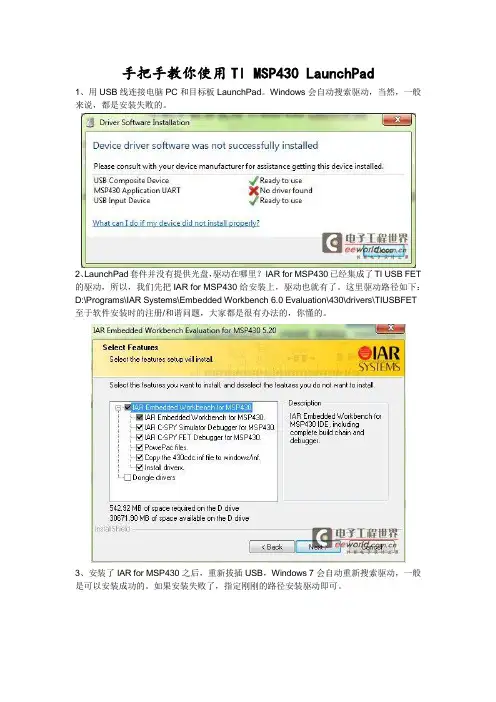

手把手教你使用TI MSP430 LaunchPad1、用USB线连接电脑PC和目标板LaunchPad。

Windows会自动搜索驱动，当然，一般来说，都是安装失败的。

2、LaunchPad套件并没有提供光盘，驱动在哪里？IAR for MSP430已经集成了TI USB FET 的驱动，所以，我们先把IAR for MSP430给安装上，驱动也就有了。

这里驱动路径如下：D:\Programs\IAR Systems\Embedded Workbench 6.0 Evaluation\430\drivers\TIUSBFET 至于软件安装时的注册/和谐问题，大家都是很有办法的，你懂的。

3、安装了IAR for MSP430之后，重新拔插USB，Windows 7会自动重新搜索驱动，一般是可以安装成功的。

如果安装失败了，指定刚刚的路径安装驱动即可。

在设备管理器可以看到如下端口MSP430 Application UART(COM28)，端口号视实际情况而定。

有些地方，端口号并不支持到那么大，可以通过高级设置更改，更改方法如下面链接所示：/viewthread.php?tid=237823&page=1&fromuid=194149#pid827 620很好，驱动安装完毕。

下面开始用IAR for MSP430建立工程。

工程建立1、运行IAR Embedded Workbench，点击菜单栏Project –> Create New Project…选择C –> main，这里也可以选择Empty project，但选择C -> main的话，它会自己帮你新建一个main.c文件，并且把它加入到工程中。

给工程指定一个工程名称Blinky，如下图：2、编写如下代码：#include "io430.h"int main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;P1DIR |= 0x01; // Set P1.0 to output direction while(1){volatile unsigned inti;P1OUT ^= 0x01; // Toggle P1.0 using exclusive-ORi = 50000; // Delaywhile (i--);}}编写完成后，点击工具栏的Make按钮：提示Save Workspace As，这里给它指定一个工作空间名称也是Blinky，编译之后，信息栏显示编译通过：3、编译通过之后，右击工程，选择Options…：这里主要配置三个地方，一是在General Options的Target选项卡里选择对应的器件Device，这里是MSP430G2231：二是Debugger里选择FET Debugger：三是检查FET Debugger里的设置是否正确，这里是Texas Instrument USB-IF采用Automatic方式：4、经过以上设置，重新编译一下，点击Make按钮，编译无误之后，点击工具栏绿色小三角的Download and Debug按钮，就可以进入仿真了。

【Energia开发环境】MSP430 LAUNCHPAD学习笔记5--串口

【Energia开发环境】MSP430LAUNCHPAD学习笔记5--串口(Serial UART)串口通信能够实现开发板与PC的相互传输数据，常用于开发板的调试，输出调试信息，直观的观察开发板运行的状况。

对于MSP430G2553的串口，需要注意的是由于LAUNCHPAD的版本不同，有1.4和1.5两个版本，如上图。

1.5版本的LAUNCHPAD可以在调试时直接使用硬件UART与电脑通信。

这次实验所使用的芯片型号为G2553，在包装和里也有G2452的芯片，所以要看清楚你所使用的是哪个芯片。

如果你手上正好有一块G25531.5版本的LAUNCHPAD，那就方便多了。

LAUNCHPAD板子上的仿真器串口最大通信速率为9600baud，我们在写程序的时候最好不要超过这个数值。

我们先来做个简单的串口实验：编写完程序后，连上板子，查看软件是否已正常连接开发板，然后下载程序。

常用函数：Serial.begin(speed):这个函数是对波特率的设定，常有的波特率有300,600,1200,2400, 4800,9600,14400,19200,28800,38400,57600,11520这些。

这里使用是9600baud。

print(val):在串口发送数据的时候，会将其转换为人类可阅读的ASCII字符。

∙Serial.print(78)输出"78"∙Serial.print(1.23456)输出"1.23"∙Serial.print('N')输出"N"∙Serial.print("Hello world.")输出"Hello world."也可以在print(val,format)中加入第二个参数，如：∙Serial.print(78,BIN)输出"1001110"∙Serial.print(78,OCT)输出"116"∙Serial.print(78,DEC)输出"78"∙Serial.print(78,HEX)输出"4E"∙Serial.println(1.23456,0)输出"1"∙Serial.println(1.23456,2)输出"1.23"∙Serial.println(1.23456,4)输出"1.2346"Serial.println(val,format)是print(val,)的加强版，只是在print生成的字符串后面加一个”\n”作为换行符。
