模拟电子技术基础试题汇总附有答案.

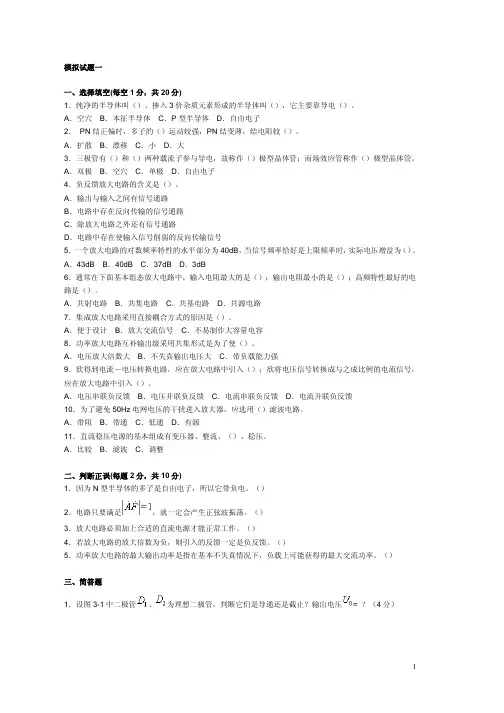

模拟电子技术基础试题(附答案)

(120)1.纯净的半导体叫()。
掺入3价杂质元素形成的半导体叫(),它主要靠导电()。
A.空穴B.本征半导体C.P型半导体D.自由电子2.PN结正偏时,多子的()运动较强,PN结变薄,结电阻较()。
A.扩散B.漂移C.小D.大3.三极管有()和()两种载流子参与导电,故称作()极型晶体管;而场效应管称作()极型晶体管。
A.双极B.空穴C.单极D.自由电子4.负反馈放大电路的含义是()。
A.输出与输入之间有信号通路B.电路中存在反向传输的信号通路C.除放大电路之外还有信号通路D.电路中存在使输入信号削弱的反向传输信号5.一个放大电路的对数频率特性的水平部分为40dB,当信号频率恰好是上限频率时,实际电压增益为()。
A.43dB B.40dB C.37dB D.3dB6.通常在下面基本组态放大电路中,输入电阻最大的是();输出电阻最小的是();高频特性最好的电路是()。
A.共射电路B.共集电路C.共基电路D.共源电路7.集成放大电路采用直接耦合方式的原因是()。
A.便于设计B.放大交流信号C.不易制作大容量电容8.功率放大电路互补输出级采用共集形式是为了使()。
A.电压放大倍数大B.不失真输出电压大C.带负载能力强9.欲得到电流-电压转换电路,应在放大电路中引入();欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入()。
A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈10.为了避免50Hz电网电压的干扰进入放大器,应选用()滤波电路。
A.带阻B.带通C.低通D.有源11.直流稳压电源的基本组成有变压器、整流、()、稳压。
A.比较B.滤波C.调整(210)1.因为N型半导体的多子是自由电子,所以它带负电。
()2.电路只要满足,就一定会产生正弦波振荡。
()3.放大电路必须加上合适的直流电源才能正常工作。
()4.若放大电路的放大倍数为负,则引入的反馈一定是负反馈。
()5.功率放大电路的最大输出功率是指在基本不失真情况下,负载上可能获得的最大交流功率。
模拟电子技术基础试题及答案

一、在括号内用“√"或“×”表明下列说法是否正确.(1I)只有电路既放大电流又放大电压,才称其有放大作用;( )(2)可以说任何放大电路都有功率放大作用;( )(3)放大电路中输出的电流和电压都是有由有源元件提供的;( )(4)电路中各电量的交流成分是交流信号源提供的;( )(5)放大电路必须加上合适的直流电源才能正常工作;( )(6)由于放大的对象象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都豪无变化;( )(7)只要是共射放大电路,输出电压的底部失真都是饱和失真。
()【解答】 (1)×。
放大的特征是功率的放大,电压电流其中一个或两个都放大都可称放大,但放大的前提条件是不能失真。
(2)√。
放大的特征就是功率的放大。
(3)×.应该是由有源元件通过对输入信号的控制和转换得到的,而不是直接提供。
(4)×。
.(5)√。
设置合适的静态工作点.(6)×。
任何稳态信号都可分解为若干正弦波的叠加。
(7)×。
二、试分析图T2.2所示各电路是否能够放大正弦交流信号,简述理由.设图中所有电对交流信号均可视为短路。
,【解答1 (a)不能。
因为输人信号被VBB所影响.(a)例1—-3 为什么结型场效应管没有增强型的工作方式?能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极?【解答】所谓增强型,即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道, P沟道的场效应管,必须在UGs<0的情况下才有导电沟道,在这两种情况下结型场效应管都将出现栅流,它不仅使场效应管失去了高输入电阻的特点,而且会造成管子损坏。
‘而对于绝缘栅型效应管,由于宦容易积累电荷形成高电压,以致造成击穿现象,所以不能用测晶体管的办法来检测.对于结型场效应管,则可以用判定晶体管基极的方法判定它的栅极,但不能用判定集电极和发射极的方法来判断源极和漏极.自测题分析与解答一、判断下列说法是否正确,用“√’’和“×’’表示判断结果填人空内。
模拟电子技术基础测试题及参考答案

模拟电子技术基础测试题及参考答案一、单选题(共50题,每题1分,共50分)1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案:A2、引起直接耦合放大器零点漂移的因素很多,其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案:D3、某多级放大电路由三级基本放大器组成,已知每级电压放大倍数为Au,则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案:B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案:B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案:B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案:B7、元件引脚的剪脚高度为( )。
A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓,没关系正确答案:B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案:A9、由NPN型管构成的基本共射放大电路,输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。
A、截止B、放大C、饱和D、无法确定正确答案:C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端,则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案:C11、多级放大电路各级的电压增益分别是:10dB、20 dB、30 dB,则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案:C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案:A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案:A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案:D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势,增强电流的变化D、电感线圈的品质因素越高,损耗越大正确答案:D16、当晶体二极管的PN结导通后,则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案:C17、下列关于变压器表述不正确的是 ( )。
模拟电子技术试题及答案

模拟电子技术试题及答案一、选择题(每题2分,共20分)1. 在模拟电子技术中,以下哪个元件不是基本的线性元件?A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是:A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用?A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是:A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中,若要实现电压跟随器,应该使用运算放大器的哪种配置?A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时,其导通电压是:A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是:A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中,为了减少噪声,通常采用以下哪种方法?A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化C. 可模拟D. 可放大答案:1-5 D A C B B;6-10 B D D C B二、填空题(每空1分,共10分)1. 一个理想的运算放大器的输出电压范围是_________。
2. 运算放大器的开环增益通常表示为_________。
3. 一个理想的二极管在反向偏置时,其电流是_________。
4. 模拟滤波器按照频率特性可以分为_________、_________和_________。
5. 稳压二极管的工作原理是利用PN结的_________特性。
答案:1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题(每题10分,共20分)1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。

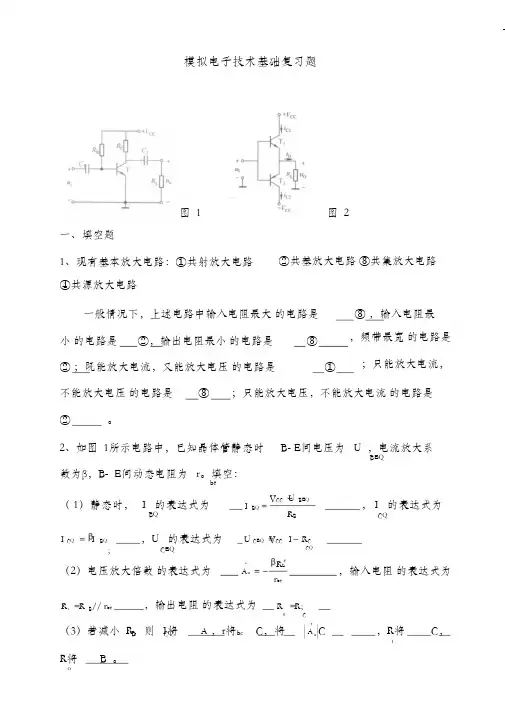

(完整版)模拟电子基础的复习题及答案

模拟电子技术基础复习题图 1图 2一、填空题1、现有基本放大电路:①共射放大电路 ④共源放大电路②共基放大电路 ③共集放大电路一般情况下,上述电路中输入电阻最大 的电路是 ③ ,输入电阻最 ,频带最宽 的电路是 ;只能放大电流,小 的电路是②,输出电阻最小 的电路是③② ;既能放大电流,又能放大电压 的电路是 ①不能放大电压 的电路是 ③;只能放大电压,不能放大电流 的电路是②。
2、如图 1所示电路中,已知晶体管静态时 B- E 间电压为 U ,电流放大系BEQ数为β,B- E 间动态电阻为 r 。
填空:beV CC U BEQ( 1)静态时, I 的表达式为BQ, I 的表达式为CQI BQR BI CQ I BQ;,U 的表达式为CEQU CEQ V CC I R C CQR L (2)电压放大倍数 的表达式为A u,输入电阻 的表达式为r be,输出电阻 的表达式为R R // r be R R ;0 Ci B(3)若减小 R ,则 I 将 A ,r 将 C ,将 C ,R 将iC ,A B CQ bc u R 将 B 。
oA.增大B.不变C.减小当输入电压不变时, R 减小到一定程度,输出将产生 BA 失真。
A.饱和B.截止 3、如图 1所示电路中,(1)若测得输入电压有效值为 10mV ,输出电压有效值为 1.5V ,则其电压放 大倍数 = 150 ;若已知此时信号源电压有效值为 20mV ,信号源内阻A u为 1k Ω,则放大电路 的输入电阻 R = 1 。
i(2)若已知电路空载时输出电压有效值为 1V ,带 5 k Ω负载时变为 0.75V , 则放大电路 的输出电阻 Ro(3)若输入信号增大引起电路产生饱和失真,则可采用将 R BRc 减小 的方法消除失真;若输入信号增大使电路既产生饱和失真又产生 1.67。
增大或将截止失真,则只有通过设置合适 的静态工作点 的方法才能消除失真。

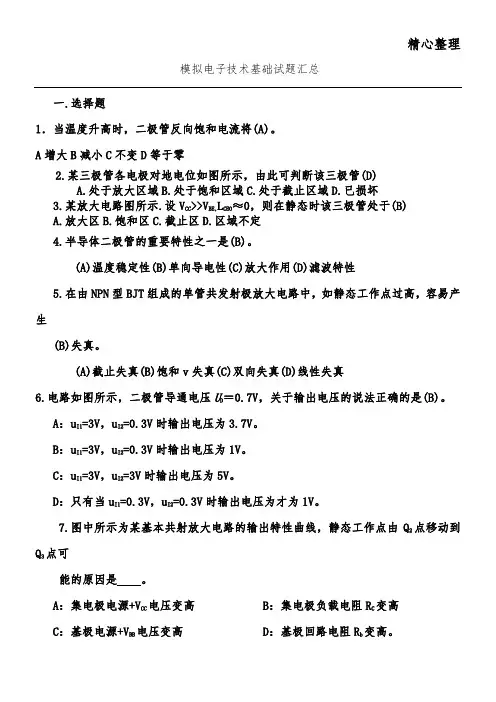

模拟电子技能技术总结基础试题汇总附有答案

精心整理模拟电子技术基础试题汇总一.选择题1.当温度升高时,二极管反向饱和电流将(A)。
A 增大B 减小C 不变D 等于零2.某三极管各电极对地电位如图所示,由此可判断该三极管(D)3.A.4.5.生(B)6.(B)。
A :B :C :D 7.图中所示为某基本共射放大电路的输出特性曲线,静态工作点由Q 2点移动到Q 3点可能的原因是 。
A :集电极电源+V CC 电压变高B :集电极负载电阻RC 变高C :基极电源+V BB 电压变高D :基极回路电阻R b 变高。
8.直流负反馈是指(C)A.存在于RC耦合电路中的负反馈B.放大直流信号时才有的负反馈C.直流通路中的负反馈D.只存在于直接耦合电路中的负反馈9.负反馈所能抑制的干扰和噪声是(B)A输入信号所包含的干扰和噪声B.反馈环内的干扰和噪声C.反馈环外的干扰和噪声D.输出信号中的干扰和噪声10.在图所示电路中,A为理想运放,则电路的输出电压约为(A)A.-2.5VB.-5VC.-6.5VD.-7.5V11.在图所示的单端输出差放电路中,若输入电压△υS1=80mV,△υS2=60mV,则差模输12.(C)。
13.14.15.多级负反馈放大电路在(A)情况下容易引起自激。
A.回路增益F A 大B反馈系数太小C.闭环放大倍数很大D.放大器的级数少16.LC正弦波振荡电路如图1-9所示,该电路(D)。
A.由于无选频网络不能产生正弦波振荡B.由于不满足相位平衡条件,不能产生正弦波振荡C.满足振荡条件能产生正弦波振荡D.由于放大器不能正常工作,不能产生正弦波振荡图1-9图1-1017.图1-10所示电路出现故障,经测量得知V E =0,V C =V CC ,故障的可能原因为(D)。
A.R c 开路B.R c 短路C.R e 短路D.R b1开路(C)。
19.20.21.差模o V A.125mVB.1000mVC.250mVD.500mV22.对于图所示的复合管,假设1CEO I 和2CEO I 分别表示T 1.T 2单管工作时的穿透电流,则复合管的穿透电流CEO I 为(D)。
模拟电子技术考试试题汇总及答案

参考答案
一、1.C 2.D 3.B 4.A 5.图1(C) B 6.C 7.C 8.A
二、1.-Rf/R12.虚短和虚断 3.反馈网络、选频网络 4.方波
5.单向导电性。6. 石英晶体
如何调整?⑶若 , 和 的 , ,
,假设 、 、 中任意一个开路,将会产生什么后果?
⒋在图5-3桥式整流、电容滤波电路中,U2=12V(有效值),RL=20Ω, C=2000µF。试问:①正常时 ?②如果电路中有一个二极管开路, 是否为正常值的一半?③如果 为下列数值,可能出了什么故障?
(a) (b) (c)
(5)假设图a放大电路的输入电阻和输出电阻均为4k ,图d的输入电阻为60k ,输出电阻为50 ,当用图a和d构成两级放大电路,其输入信号取自内阻为200 的电压源信号,输出端带4k 负载时,试问:由图a作为第一级、图d为第二级时电压增益的值大,还是图d为第一级、图a为第二级时电压增益的值大?
图3
三、(1)(a) CE (b) CB (c) CS (d) CC
(2)c
(3)d
(4)b
(5)a—d
四、(10分)
电路如图4所示。
(1)R5、R6和T4构成的电路有什么作用?
(2)希望在不增加其它任何元器件情况下,通过图中反馈电阻Rf引入负反馈,以稳定输出电压 。试画出反馈通路的连线,并说明该反馈是什么组态;
(3)假设引入的负反馈为深度负反馈,可忽略T2、T3的饱和管压降。当电路输入幅值为300mV的正弦波信号时,若要求负载电阻RL上得到最大不失真输出电压,反馈电阻Rf应取多大?此时负载获得的功率有多大?
模拟电子技术基础模拟综合试卷十套(附答案)

模拟综合试卷一一.填充题1.集成运算放大器反相输入端可视为虚地的条件是a ,b 。
2.通用运算放大器的输入级一般均采用察动放大器,其目的是a ,b 。
3.在晶体三极管参数相同,工作点电流相同条件下,共基极放大电路的输入电阻比共射放大电路的输入电阻。
4.一个NPN晶体三极管单级放大器,在测试时出现顶部失真,这是失真。
5.工作于甲类的放大器是指导通角等于,乙类放大电路的导通角等于,工作于甲乙类时,导通角为。
6.甲类功率输出级电路的缺点是,乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7.若双端输入,双端输出理想差动放大电路,两个输入电压ui1=ui2,则输出电压为 V;若ui1=1500µV, ui2=500µV,则差模输入电压uid为µV,共模输入信号uic为µV。
8.由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9.晶体三极管放大器的电压放大倍数在频率升高时下降,主要是因为的影响。
10.在共射、共集、共基三种组态的放大电路中,组态电流增益最;组态电压增益最小;组态功率增益最高;组态输出端长上承受最高反向电压。
频带最宽的是组态。
二.选择题1.晶体管参数受温度影响较大,当温度升高时,晶体管的β,ICBO,uBE的变化情况为()。
A.β增加,ICBO,和 uBE减小 B. β和ICBO增加,uBE减小C.β和uBE 减小,ICBO增加 D. β、ICBO和uBE都增加2.反映场效应管放大能力的一个重要参数是()A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3.双端输出的差分放大电路主要()来抑制零点飘移。
A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4.典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数()。
A. 变大B. 变小C. 不变D. 无法判断5.差分放大电路的共模抑制比KCMR越大,表明电路()A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6.负反馈放大电路以降低电路的()来提高嗲路的其他性能指标。
模拟电子技术试题及答案

模拟电子技术试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电路中,放大器的基本功能是()。
A. 整流B. 滤波C. 放大D. 调制答案:C2. 共发射极放大电路中,输出电压与输入电压相位()。
A. 相同B. 相反C. 不确定D. 无关系答案:B3. 理想运算放大器的输入阻抗是()。
A. 有限值B. 零C. 无穷大D. 负无穷大答案:C4. 在多级放大电路中,级间耦合方式通常采用()。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案:B5. 负反馈可以()放大器的放大倍数。
A. 增加B. 减少C. 不影响D. 先增加后减少答案:B6. 场效应管的控制方式是()。
A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案:A7. 模拟乘法器的主要功能是()。
A. 放大B. 滤波C. 调制D. 乘法运算答案:D8. 集成电路的电源电压通常为()。
A. 5VB. 12VC. 3.3VD. 以上都可以答案:D9. 差分放大电路可以()。
A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案:C10. 模拟电路中的“地”通常是指()。
A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案:C二、填空题(每题2分,共20分)11. 放大器的增益通常用表示,单位是。
答案:增益;分贝(dB)12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。
答案:高13. 运算放大器的输出电压范围受到限制。
答案:电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。
答案:非线性15. 负反馈可以提高放大器的。
答案:稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。
答案:阻容;变压器17. 差分放大电路由两个放大电路组成。
答案:对称18. 集成电路中的晶体管通常采用工艺制造。
答案:平面19. 模拟电路中的“地”是信号的点。
答案:参考20. 模拟乘法器可以用于实现调制。
模拟电子基础考试题及答案

模拟电子基础考试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,放大器的基本功能是什么?A. 信号调制B. 信号解调C. 信号放大D. 信号滤波答案:C2. 运算放大器的开环增益通常在什么范围内?A. 10^2B. 10^3C. 10^4D. 10^5 至 10^6答案:D3. 负反馈在放大器中的作用是什么?A. 增加增益B. 降低增益C. 改善稳定性D. 减小失真答案:B、C、D4. 什么是共模抑制比(CMRR)?A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 共模增益与差模增益的比值D. 共模抑制与差模增益的比值答案:B5. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化性C. 可模拟性D. 可存储性答案:B6. 在模拟电路设计中,电源去耦电容的主要作用是什么?A. 提供额外的电流B. 过滤高频噪声C. 增加电路的增益D. 改变电路的工作频率答案:B7. 什么是理想运算放大器?A. 具有无限增益的放大器B. 具有零输入偏置电流的放大器C. 具有无限带宽的放大器D. 所有选项都是答案:D8. 什么是非线性失真?A. 信号幅度的变化B. 信号频率的变化C. 信号波形的变化D. 信号相位的变化答案:C9. 在模拟电路中,带宽是指什么?A. 电路可以处理的最大信号频率B. 电路可以处理的最小信号频率C. 电路可以处理的信号频率范围D. 电路的增益答案:C10. 什么是积分器?A. 一个放大器,其输出是输入的积分B. 一个放大器,其输出是输入的微分C. 一个滤波器,通过高频信号D. 一个滤波器,阻止高频信号答案:A二、简答题(每题10分,共30分)1. 简述理想运算放大器的基本特性。
答:理想运算放大器具有以下特性:无限增益、无限输入阻抗、零输出阻抗、零输入偏置电流和电压、无限带宽以及无饱和。
2. 解释什么是负反馈,并说明其在放大器设计中的作用。
答:负反馈是指将放大器的输出信号的一部分或全部反馈到输入端,形成闭合回路。
(完整版)模拟电子技术基础期末考试试题及答案

《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(变小),发射结压降(不变)。
7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(电压并联)负反馈,为了稳定交流输出电流采用(串联)负反馈。
9、负反馈放大电路和放大倍数AF=(1/(1/A+F)),对于深度负反馈放大电路的放大倍数AF=(1/ F )。
10、带有负反馈放大电路的频带宽度BWF=()BW,其中BW=(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
12、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补功率放大器。
13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
17、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。
模拟电子技术基础期末考试试题及答案

模拟电子技术基础期末考试试题及答案一、选择题1. 下列选项中,哪种元器件可以将一个信号的幅度提高到较高水平?A. 电感B. 二极管C. 发射管D. 收音机答案:C. 发射管2. 以下哪个不是模拟电子技术中常见的电子元器件?A. 电阻B. 电容C. 电子管D. 电池答案:D. 电池3. 在模拟电子技术中,下面哪个元器件常用于放大电压信号?A. 开关B. 反射器C. 放大器D. 混频器答案:C. 放大器4. 下面哪个元器件可以将直流电信号转换成交流电信号?A. 容器B. 反射器C. 变压器D. 调制器答案:D. 调制器5. 在模拟电子技术中,以下哪个元器件常用于对电流进行控制?A. 电流计B. 混频器C. 电容D. 二极管答案:D. 二极管二、填空题6. 电阻的单位是________。
答案:欧姆(Ω)7. 二极管有两个基本电极,分别是阳极(A)和________。
答案:阴极(K)8. 在放大器中,输入信号的强度被放大器增大到预期的输出水平,这个功能叫做________。
答案:放大9. 电容存储的电荷量与其电压的关系是________。
答案:线性关系10. 以下哪个元器件可以将交流信号转换成相同频率的直流信号?答案:整流器三、解答题11. 请简要阐述电子管的工作原理及其在模拟电子技术中的应用。
答案:电子管是一种由真空或带有特殊气体的封闭空间中的电子流控制器件。
电子管工作原理基于热电子发射和电子聚焦的原理,通过在电子管中加入电场和磁场,可以控制电子流的流动和放大信号。
在模拟电子技术中,电子管经常用于放大电压信号。
它具有高放大系数和低噪声的特点,因此在音频放大器、射频放大器等方面得到广泛应用。
同时,电子管还常用于整流、调制和混频等电路中。
12. 请列举并简要介绍两种常见的放大器类型。
答案:两种常见的放大器类型分别是:a. 甲类放大器:甲类放大器是一种线性放大器,输出信号的整个周期都以较小的偏置电流进行放大,即电流在整个传输特性曲线上运行。
模拟电子技术基础试题汇总附有答案解析

模拟电子技术基础试题汇总一.选择题1.当温度升高时,二极管反向饱和电流将 ( A )。
A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示,由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0,则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。
( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中,如静态工作点过高,容易产生( B )失真。
( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示,二极管导通电压U D=0.7V,关于输出电压的说法正确的是( B )。
A:u I1=3V,u I2=0.3V时输出电压为3.7V。
B:u I1=3V,u I2=0.3V时输出电压为1V。
C:u I1=3V,u I2=3V时输出电压为5V。
D:只有当u I1=0.3V,u I2=0.3V时输出电压为才为1V。
7.图中所示为某基本共射放大电路的输出特性曲线,静态工作点由Q2点移动到Q3点可能的原因是。
A:集电极电源+V CC电压变高B:集电极负载电阻R C变高C:基极电源+V BB电压变高D:基极回路电阻R b 变高。
8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中,A为理想运放,则电路的输出电压约为( A )A. -2.5VB. -5VC. -6.5VD. -7.5V11. 在图所示的单端输出差放电路中,若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入( C )。
模拟电子电路基础试题及答案(大学期末考试题)

《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
345678914以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
17、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。
A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V,则三个电极分别是(),该管是()型。
A、(B、C、E)B、(C、B、E)C、(E、C、B)D、(NPN)E、(PNP)3A4A5A6A7A8A9A12求:①ICQ②UCEQ③Au(取小数点后2位)④Ri⑤R0(10分)解:3、具有电流源的差分电路如图所示,已知UBEQ=0.7V,β=100,rbb=200Ω,试求:(1)V1、V2静态工作点ICQ、UCQ;(2)差模电压放大倍数Aud;(3)差模输入电阻Rid和输出电阻RO;(6分)4、电路如图所示,设UCES=0试回答下列问题:(6分)(1)ui=0时,流过RL的电流有多大?(2)若V3、V4中有一个接反,会出现什么后果?(516、调幅载波信号17、KUxUy二、选择题(每空2分共30分)1、BCF2、CD3、BCE4、BE5、C6、A7、B8、A9、AB三、分析与计算题(共30分)4分1、1)二极管V截止2)UA0=-4V10分2、1)ICQ=2.4mAUCEQ=7.2V2)AU=0.993)Ri=122k4)Ro=20Ω6分3、1)ICQ1=0.5mAUCEQ1=6V6分4、1)ui=0时,RL电流为零2)V3、V4有一个反接电路不能工作3)Uim=12V4)Pcl=[Vcc2(4-3.14)]/(4*3.14RL)=0.099W4分5、1)能振荡2)fo=280KHZ1234567891、三端集成稳压器CW7812的输出电压是()。
模拟电子技术试题及答案

模拟电子技术试题及答案一、单项选择题(每题2分,共10分)1. 模拟电路中,以下哪个元件不是基本的线性元件?A. 电阻B. 电容C. 电感D. 二极管答案:D2. 在理想运算放大器中,输入阻抗是:A. 有限值B. 无穷大C. 零D. 负值答案:B3. 晶体管的放大作用主要取决于其:A. 集电极B. 发射极C. 基极D. 所有极答案:C4. 以下哪种波形不是周期性波形?A. 正弦波B. 方波C. 三角波D. 锯齿波答案:D5. 在运算放大器电路中,虚短是指:A. 同相输入端和反相输入端电压相等B. 同相输入端和反相输入端电压相等且为零C. 同相输入端和反相输入端电流相等D. 同相输入端和反相输入端电流相等且为零答案:A二、多项选择题(每题3分,共15分)1. 以下哪些是模拟信号的特点?A. 连续变化B. 数字化C. 可以进行模拟放大D. 可以进行模拟滤波答案:ACD2. 运算放大器的典型应用包括:A. 放大器B. 信号整形C. 振荡器D. 电源答案:ABC3. 模拟电路中常用的滤波器类型包括:A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案:ABCD4. 以下哪些因素会影响晶体管的放大能力?A. 基极电流B. 集电极电流C. 发射极电流D. 温度答案:ABD5. 在模拟电路中,负反馈的作用包括:A. 提高增益稳定性B. 降低输出阻抗C. 增加输入阻抗D. 减少非线性失真答案:ABD三、填空题(每题2分,共10分)1. 在模拟电路中,信号的放大是通过________来实现的。
答案:晶体管或运算放大器2. 理想运算放大器的输出阻抗是________。
答案:零3. 模拟电路中的噪声通常来源于________和________。
答案:电源和环境4. 模拟信号的频率范围通常从直流(DC)到________赫兹。
答案:几十兆5. 在模拟电路设计中,________是用来减少信号失真的。
答案:负反馈四、简答题(每题5分,共20分)1. 简述模拟电路与数字电路的区别。
模拟电子技术基础部分模拟考试题(含答案)

模拟电子技术基础部分模拟考试题(含答案)一、单选题(共50题,每题1分,共50分)1、晶体三极管放大电路中,当集电极电流增大时,将使晶体三极管( )A、集电极电压UCE上升B、集电极电压UCE下降C、基极电流不变D、以上答案均不正确正确答案:B2、对于放大电路,所谓开环是指( )。
A、无信号源B、无负载C、无反馈通路D、无电源正确答案:C3、反向比例运算放大器实质上是 ( )A、深度电压串联负反馈B、电流负反馈C、电压负反馈放大器D、深度电压并联负反馈正确答案:D4、在放大电路中,如果希望输出电压受负载影响较小,同时对信号源的影响也要小,则附引入负反锁的类型是( )A、电流并联B、电流申联C、电压申联D、电压并联正确答案:B5、当信号频率等于放大电路的fL 或fH时,放大倍数的值约下降到中频时的 ( )。
A、0.5倍B、0.1倍C、0.7倍D、0.9倍正确答案:C6、有电流放大、无电压放大的电路是 ( )放大电路.A、共集电极B、基本共射C、共基极D、分压式偏置正确答案:A7、为增大电压放大倍数,集成运放的中间级多采用 ( )。
A、共基放大电路B、差动放大电路C、共射放大电路D、共集放大电路正确答案:C8、用文字符号法表示电阻器的阻值时,中间的“R"表示( )。
A、103ΩB、109ΩC、ΩD、106Ω正确答案:C9、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案:A10、电阻器上标有“2R7”的含义是 ( )A、27B、27KC、2.7D、2.7K正确答案:C11、当晶体二极管工作在伏安特性曲线的正向特性区,而且所受正向电压大于其门坎电压时,则晶体二极管相当 ( )A、大电阻B、断开的开关C、接通的开关D、以上答案均不正确正确答案:C12、识别发光二极管极性时,可以从外形来判断,以下正确的是( )。
A、引脚短的为正极B、无法判断C、引脚长的为正极D、没有正负正确答案:C13、直流稳压电源中滤波电路的作用是( )A、稳压B、将交流变为直流C、将高频变为低频D、将交、直流混合量中的交流成分滤掉正确答案:D14、在单相半波整流电路中,所用整流二极管的数量是( )。
模拟电子技术基础试卷及其参考答案.

模拟电子技术基础试卷及其参考答案.模拟电子技术基础试卷及参考答案试卷一专升本试卷及其参考答案试卷一(总分150分)(成人高等学校专升本招生全国统一考试电子技术基础试卷之一)一、选择题(本大题10个小题,每小题4分,共40分。
在每小题给出的四个选项中,只有一项是符合题目要求的,把所选项前的字母填在题后的括号内。
)1. 用万用表的R ×100档测得某二极管的正向电阻阻值为500Ω,若改用R ×1k 档,测量同一二极管,则其正向电阻值()a. 增加b. 不变c. 减小d. 不能确定 2. 某三极管各电极对地电位如图2所示,由此可判断该三极管()a. 处于放大区域b. 处于饱和区域c. 处于截止区域d. 已损坏图23. 某放大电路在负载开路时的输出电压为6V ,当接入2k Ω负载后,其输出电压降为4V ,这表明该放大电路的输出电阻为()a. 10k Ωb. 2k Ωc. 1k Ωd. 0.5k Ω 4. 某放大电路图4所示.设V CC >>V BE,L CEO ≈0,则在静态时该三极管处于() a.放大区 b.饱和区 c.截止区 d.区域不定图45. 图5所示电路工作在线性放大状态,设L R '=R D //R L ,则电路的电压增益为()a.Lm R g ' b.s m Lm 1R g R g +'-C.L m R g '- d.m L /g R '-图56. 图5中电路的输入电阻R i 为()a. R g +(R g1//R g2)b. R g //(R g1+R g2)c. R g //R g1//R g2d.[R g +(R g1//R g2)]//(1+g m )R S7. 直流负反馈是指() a. 存在于RC 耦合电路中的负反馈 b. 放大直流信号时才有的负反馈 c. 直流通路中的负反馈 d. 只存在于直接耦合电路中的负反馈8. 负反馈所能抑制的干扰和噪声是() a. 输入信号所包含的干扰和噪声 b. 反馈环内的干扰和噪声 c. 反馈环外的干扰和噪声d. 输出信号中的干扰和噪声9. 在图9所示电路中,A 为理想运放,则电路的输出电压约为()a. -2.5V b. -5V c. -6.5V d. -7.5V图910. 在图10所示的单端输出差放电路中,若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid 为()a. 10mVb. 20mVc. 70mVd. 140mV图10二、填空题(本大题共7个小题,18个空,每空2分,共36分。
模拟电子技术基础试题含答案

1、工作在放大区的某三极管,如果当IB从12μA增大到22μA时,IC从1mA变为2mA,那么它的β约为。
【】A. 83B. 91C. 1002、已知图所示电路中VCC=12V,RC=3kΩ,静态管压降UCEQ=6V;并在输出端加负载电阻RL,其阻值为3kΩ。
选择一个合适的答案填入空内。
(1)该电路的最大不失真输出电压有效值Uom≈;【】A.2VB.3VC.6VU =1mV时,若在不失真的条件下,减小RW,(2)当i则输出电压的幅值将;【】A.减小B.不变C.增大U =1mV时,将Rw调到输出电压最大且刚好不失真,若此时增(3)在i大输入电压,则输出电压波形将;【】A.顶部失真B.底部失真C.为正弦波(4)若发现电路出现饱和失真,则为消除失真,可将。
【】A.RW减小B.Rc减小C.VCC减小3、互补输出级采用共集形式是为了使。
【】A.电压放大倍数大B.不失真输出电压大C.带负载能力强4、选用差分放大电路的原因是。
【】A.克服温漂B. 提高输入电阻C.稳定放入倍数5、当信号频率等于放大电路的fL 或fH时,放大倍数的值约下降到中频【】A.0.5倍B.0.7倍C.0.9倍即增益下降。
【】A.3dBB.4dBC.5dB6、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。
【】A.输入电阻增大B.输出量增大C.净输入量增大D.净输入量减小7、直接耦合放大电路存在零点漂移的原因是。
【】A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定8、串联型稳压电路中的放大环节所放大的对象是。
【】A. 基准电压 B 取样电压C基准电压与取样电压之差9、为增大电压放大倍数,集成运放的中间级多采用。
【】A.共射放大电路 B. 共集放大电路C.共基放大电路10、用恒流源取代长尾式差分放大电路中的发射极电阻Re,将使电路的【】A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大11、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
模拟电子技术基础试题汇总1.选择题1.当温度升高时,二极管反向饱和电流将 ( A )。
A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示,由此可判断该三极管(D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0,则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。
( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中,如静态工作点过高,容易产生( B )失真。
( A)截止失真( B)饱和v失真( C)双向失真( D)线性失真6.电路如图所示,二极管导通电压U D=0.7V,关于输出电压的说法正确的是( B )。
A:u I1=3V,u I2=0.3V时输出电压为3.7V。
B:u I1=3V,u I2=0.3V时输出电压为1V。
C:u I1=3V,u I2=3V时输出电压为5V。
D:只有当u I1=0.3V,u I2=0.3V时输出电压为才为1V。
7.图中所示为某基本共射放大电路的输出特性曲线,静态工作点由Q2点移动到Q3点可能的原因是 。
A:集电极电源+V CC电压变高B:集电极负载电阻R C变高C:基极电源+V BB电压变高D:基极回路电阻R b变高。
8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中,A为理想运放,则电路的输出电压约为(A )A. -2.5VB. -5VC. -6.5VD. -7.5V11. 在图所示的单端输出差放电路中,若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入( C )。
A. 共射电路B. 共基电路C. 共集电路D. 共集-共基串联电路13. 在考虑放大电路的频率失真时,若为正弦波,则( D )i υo υA. 有可能产生相位失真 B. 有可能产生幅度失真和相位失真C. 一定会产生非线性失真D. 不会产生线性失真14. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是,前者的运放通常工作在( A )。
A. 开环或正反馈状态B. 深度负反馈状态C. 放大状态D. 线性工作状态15. 多级负反馈放大电路在( A )情况下容易引起自激。
A. 回路增益F A &&大 B 反馈系数太小C. 闭环放大倍数很大D. 放大器的级数少16. LC 正弦波振荡电路如图1-9所示,该电路( D )。
A. 由于无选频网络不能产生正弦波振荡B. 由于不满足相位平衡条件,不能产生正弦波振荡C. 满足振荡条件能产生正弦波振荡D. 由于放大器不能正常工作,不能产生正弦波振荡图1-9 图1-1017. 图1-10所示电路出现故障,经测量得知V E=0,V C=V CC,故障的可能原因为( D )。
A. R c开路B. R c短路C. R e短路D. R b1开路18. 与甲类功率放大方式比较,乙类OCL互补对称功率放大方式的主要优点是( C )。
A. 不用输出变压器B. 不用输出端大电容C. 效率高D. 无交越失真19. 共模抑制比K CMR越大,表明电路( C )。
A. 放大倍数越稳定B. 交流放大倍数越大C. 抑制温漂能力越强D. 输入信号中的差模成分越大20. 多级放大电路与组成它的各个单级放大电路相比,其通频带( B )。
A. 变宽B. 变窄C. 不变D. 与各单级放大电路无关21. 双端输入.双端输出差分放大电路如图所示。
已知静态时,V o =V c1-V c 2=0,设差模电压增益100vd=A &,共模电压增益mV 5V mV,10,0i2i1c ===V A V ,则输出电压 o V 为( D )。
A. 125mVB. 1000 mVC. 250 mVD. 500 mV22. 对于图所示的复合管,假设和分别表示T 1.T 2单管1CEO I 2CEO I 工作时的穿透电流,则复合管的穿透电流为( D )。
CEO I A. B. 2CEO CEO I I =21CEO CEO CEO I I I +=C.D.1CEO CEO I I =21)1(CEO CEO CEO I I I ++=β23. 某仪表放大电路,要求R i 大,输出电流稳定,应选( A )。
A. 电流串联负反馈B. 电压并联负反馈C. 电流并联负反馈D. 电压串联负反馈24. 多级放大电路与组成它的任何一个单级放大电路相比,通频带( B )。
( A)变宽 ( B)变窄 ( C)不变 ( D)与单级放大电路无关25. 电流源电路的特点是输出电流恒定,交流等效电阻( D )。
( A)等于零 ( B)比直流等效电阻小( C)等于直流等效电阻 ( D)远远大于直流等效电阻26. 放大电路产生零点漂移的主要原因是( A )。
( A)采用了直接耦合方式( B)采用了阻容耦合方式( C)采用了正.负双电源供电( D)增益太大27. 二阶压控电压源低通有源滤波器通带外幅频响应曲线的斜率为( D )。
( A)20dB/十倍频程( B)-20dB/十倍频程( C)40dB十倍频程( D)-40dB/十倍频程28. 当有用信号的频率低于100Hz时,应采用( A )滤波电路。
( A)低通 ( B)高通 ( C)带通 ( D)带阻29. 在输入量不变的情况下,若引入反馈后( C ),则说明引入的反馈是正反馈。
A输入电阻增大B输出电阻增大C净输入量增大D净输入量减小30.若要求放大电路取用信号源的电流小,而且输出电压基本不随负载变化而变化,在放大电路中应引入的负反馈类型为( B )。
A 电流串联B 电压串联C 电流并联D 电压并联31.如果把一个二极管直接同一个电动势为1.5V、内阻为0的电池正向连接,则该管( C )。
A、击穿B、电流为0C、电流过大使管子烧坏D、正常导通32. 差分放大器左管输入电压+100mV,右管输入-300mV,其共模输入(B)。
A、100mVB、-100mVC、200mVD、-200mV33. 电流串联负反馈电路的放大参量为 ( D )。
A、电压放大倍数B、电流放大倍数C、转移电阻D、转移电导34. 场效应管起放大作用时应工作在漏极特性的 ( A )。
A 恒流区B 可变电阻区C 夹断区D 击穿区35. 直接耦合放大电路存在零点漂移的原因主要是 ( C )。
A 电阻阻值有误差B 晶体管参数的分散性C 晶体管参数受温度影响D 受输入信号变化的影响36. 差动放大电路的主要特点是 ( A )。
A 有效放大差模信号,有力抑制共模信号;B 既放大差模信号,又放大共模信号C有效放大共模信号,有力抑制差模信号;D 既抑制差模信号,又抑制共模信号。
37. 互补输出级采用射极输出方式是为了使 ( D )。
A 电压放大倍数高B 输出电流小C 输出电阻增大D 带负载能力强38. 集成运放电路采用直接耦合方式是因为 ( C )。
A 可获得较高增益B 可使温漂变小C 在集成工艺中难于制造大电容D 可以增大输入电阻39. 在输入量不变的情况下,若引入反馈后( B ),则说明引入的是负反馈。
A输入电阻增大B净输入量减小 C 净输入量增大D输出量增大40. 在RC桥式正弦波振荡电路中,当满足相位起振条件时,则其中电压放大电路的放大倍数必须满足( D )才能起振。
A A V = 1B A V = 3C A V< 3D A V >341.滞回比较器有2个门限电压,因此在输入电压从足够低逐渐增大到足够高的过程中,其输出状态将发生( A )次跃变。
A 1B 2C 3D 0 42.利用石英晶体的电抗频率特性构成的振荡器是( B )A.f=fs时,石英晶体呈感性,可构成串联型晶体振荡器B.f=fs时,石英晶体呈阻性,可构成串联型晶体振荡器C.fs<f<fp时,石英晶体呈阻性,可构成串联型晶体振荡器D.fs<f<fp时,石英晶体呈感性,可构成串联型晶体振荡器二.填空题1.当温度升高时,三极管的下列参数变化趋势为:电流放大系数β 增大 ,反向饱和电流I CBO 增大 ,I B 不变时,发射结正向电压V BE 减小 。
2.某差动放大电路的输入信号 则该差动放,10,2021mV v mV v i i -==大电路的差模信号30 mV, 5 mV 如果该差动放大电路的差模增=id v =ic v 益为100倍,共模增益为10倍,则输出电压为 3050 mV 。
3. 某放大电路的对数幅频特性如图所示。
由图可知,该电路的中频电压增益Vm A = 100倍。
上限截止频率f H = 2×106 Hz ,下限截止频率f L =20 Hz 。
4. 串联负反馈只有在信号源内阻 很小 时,其反馈效果才显著,并联负反馈只有在信号源内阻 很大 时,其反馈效果才显著。
5. 图16中各电路的交流反馈类型和极性( 反馈组态)分别为:图( a)为 电流串联负反馈,图( b)为 电流并联负 反馈,图( c)为 电压并联负 反馈。
6. 试决定下列情况应选用的滤波器类型。
当有用信号频率低于500Hz时,宜选用低通滤波器;当希望抑制50Hz交流电源的干扰时,宜选用带阻滤波器;当希望抑制1kHz以下的信号时,宜选用高通滤波器。
7.饱和失真与截止失真属于非线性失真,而幅频失真与相频失真属于线性失真。
8.负反馈按采样和求和方式的不同有四种类型分别为电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。
&9.正弦波振荡电路的起振条件为。
F1A&10.为避免产生交越失真,互补推挽功率放大电路一般工作在甲乙类类状态。
11.理想运放工作在线性区时有两个主要的特点,分别为虚短和 虚断 。
12.在串联型石英晶体振荡电路中,晶体等效为 L ;而在并联型石英晶体振荡电路中,晶体等效为 R 。
13.放大器的输入电阻反映放大器 向信号源索取电流的大小;而输出电阻反映出放大器的 带负载的能力 能力。
14. 场效应管被称为单极型晶体管是因为 场效应管仅靠多数载流子导电 。
15. 晶体三极管的输出特性可分三个区域,当三极管工作在 饱和 区时,。
