C型耐磨球阀在煤气化装置上的应用分析核心提示
论煤制气原料煤加压气化炉腐蚀机理与表面防护
论煤制气原料煤加压气化炉腐蚀机理与表面防护Summary：随着社会经济的飞速发展，各行各业都在依托现有的基础不断地向现代化发展推进。
我国富煤、贫油、少气的自然资源结构，促使了国内煤制气工业突飞猛进的发展。
不同的企业在各自的实践探索过程中结合自身的特点选择了不同的技术工艺。
而鲁奇加压气化技术在我国应该是最早引进的，也是到目前为止被众多企业选择较多的成熟技术。
随着所处地域的不同，所选原料煤与水质的差异，导致同款型号的鲁奇炉在生产运行过程中出现了不同程度的内部夹套腐蚀问题。
该问题也制约着较多企业的安全稳定生产。
今天我们就来谈谈煤制气原料煤加压气化炉的腐蚀机理与表面防护问题，通过剖析原因，研究探讨解决方案。
并以文章的形式与各界同行进行探索、交流、共同进步。
Keys：煤制气；原料煤加压气化炉；腐蚀机理；表面防护一、煤制气原料煤加压气化炉设备简介随着社会的不断发展，各种新的技术层出不穷。
国内的煤制气事业突飞猛进，随之而生的不同技术工艺也在不断地发展中优化、变革。
就目前的实践应用来看，鲁奇炉气化技术还是相对较成熟，应用较广泛，受捧度较高的工艺之一。
本文的撰稿主要结合某企业煤制气项目所选的工艺、设备进行分析。
该企业所选的碎煤加压气化炉与鲁奇公司第三代MARK-IV型气化炉相当，同属于移动逆流床气化工艺。
该加压气化炉为圆筒形、双层夹套式容器，内外壳由钢板制成，主要由炉体、煤锁、灰锁、炉篦、布煤装置与气化剂入口、粗煤气出口等设备组成。
利用碎煤与气化剂在气化炉内逆流接触，在加压状态下发生气化反应，经过洗涤冷却、余热回收等工序为后续工段提高合格的粗煤气产品。
加压气化工艺的选择，不但可以提高反应速率，增加气化强度，同时还可以提高生产能力，改善煤气质量，这也是众多企业选择加压气化工艺的重要原因。
二、煤制气原料煤加压气化工艺流程该企业选用的气化技术为碎煤加压移动逆流床气化工艺，从炉的纵剖面上看可以分为五个区即：干燥和预热层、干馏层、气化层、燃烧层、灰渣层。
浅淡盘阀在粉煤气化中的应用
浅淡盘阀在粉煤气化中的应用作者：陆本壹来源：《科学与财富》2018年第23期摘要：盘阀是通过滑动圆盘来实现开关的一种快开快关型阀门。
其设计专门针对带有磨损、冲蚀特性的含固体颗粒物料，它能在恶劣工况下连续长期的正常工作。
针对粉煤输送过程中的工艺条件，结合盘阀的结构特点，某工程中的二段粉煤输送中的锁斗阀尝试由球阀改为盘阀。
关键词：粉煤气化；锁斗阀；球阀；盘阀粉煤加压气化工艺粉煤下料工段中锁斗阀粉煤介质由高压氮气输入、压力高、开关动作频率高，磨蚀非常严重。
目前在这些工段上的阀门基本都采用硬密封球阀，绝大多数是进口的球阀。
由于操作条件苛刻，和球阀构造自身特点，在使用过程中难免会出现很多具有普遍性的卡死故障和损坏，这已经成为制约粉煤气化装置长周期运行的瓶颈。
某示范工程，在其二段粉煤输送锁斗阀尝试由传统的球阀改为盘阀。
1、粉煤锁斗阀的操作条件和选型1.1 粉煤锁斗阀的操作条件某工程粉煤气化粉煤锁斗阀的操作介质为粉煤和氮气，其中90wt%的粉煤粒度≤90μm，它的操作条件如下：操作温度80C°，操作压力3.8～0.02Mpa，阀门开启/关闭时的压差0.2～0.3MPa，阀门开启/关闭次数为2次/h，阀门动作（开启或关闭）时间≤50s。
1.2 粉煤锁斗阀的选型粉煤具有易粘附性和磨蚀性等特性，尤其是在高压氮气输送的流速快情况下，这种特性表现得更为突出。
针对此特性和锁斗阀的操作条件，粉煤气化装置通常选用金属硬密封球阀作为粉煤锁斗阀，阀体材质采用碳钢，球体、阀座和阀杆等内件的材质则采用双相钢不锈钢衬Stellite合金[1]。
2、粉煤锁斗阀现状目前，国内的粉煤加压气化装置在干煤粉下料工段普遍采用的是双球阀串联方式，用于密相煤粉输送的主管线阀门的平均无故障在线免维护时间在3～5个月，用于稀相平衡管线的阀门的平均无故障在线免维护时间在5～8个月。
作为锁斗阀，球阀在运行中经常出现内泄漏和卡涩“憋压”等故障[2]，这是由球阀的结构形式——双密封面结构造成的，仅仅对球阀本身进行改进已无法解决这些问题，球阀存在难以克服的缺陷[3]。
粉煤气化特殊阀门选型

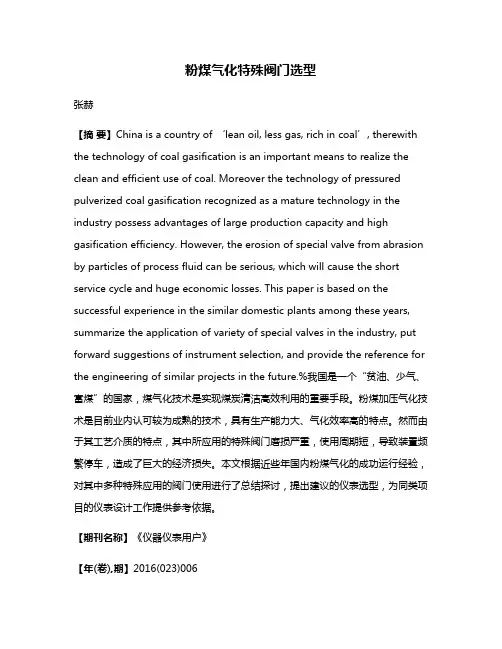

粉煤气化特殊阀门选型张赫【摘要】China is a country of ‘lean oil, less gas, rich in coal’, therewith the technology of coal gasification is an important means to realize the clean and efficient use of coal. Moreover the technology of pressured pulverized coal gasification recognized as a mature technology in the industry possess advantages of large production capacity and high gasification efficiency. However, the erosion of special valve from abrasion by particles of process fluid can be serious, which will cause the short service cycle and huge economic losses. This paper is based on the successful experience in the similar domestic plants among these years, summarize the application of variety of special valves in the industry, put forward suggestions of instrument selection, and provide the reference for the engineering of similar projects in the future.%我国是一个“贫油、少气、富煤”的国家，煤气化技术是实现煤炭清洁高效利用的重要手段。
粉煤气化密相输送控制阀选型分析应用

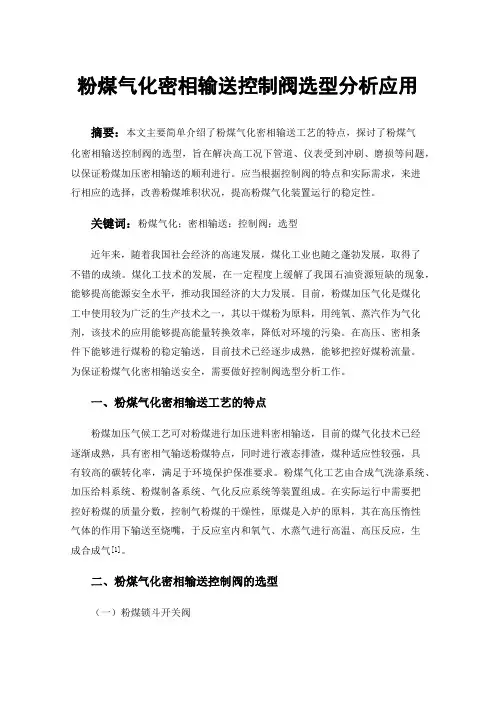

粉煤气化密相输送控制阀选型分析应用摘要：本文主要简单介绍了粉煤气化密相输送工艺的特点，探讨了粉煤气化密相输送控制阀的选型，旨在解决高工况下管道、仪表受到冲刷、磨损等问题，以保证粉煤加压密相输送的顺利进行。
应当根据控制阀的特点和实际需求，来进行相应的选择，改善粉煤堆积状况，提高粉煤气化装置运行的稳定性。
关键词：粉煤气化；密相输送；控制阀；选型近年来，随着我国社会经济的高速发展，煤化工业也随之蓬勃发展，取得了不错的成绩。
煤化工技术的发展，在一定程度上缓解了我国石油资源短缺的现象，能够提高能源安全水平，推动我国经济的大力发展。
目前，粉煤加压气化是煤化工中使用较为广泛的生产技术之一，其以干煤粉为原料，用纯氧、蒸汽作为气化剂，该技术的应用能够提高能量转换效率，降低对环境的污染。
在高压、密相条件下能够进行煤粉的稳定输送，目前技术已经逐步成熟，能够把控好煤粉流量。
为保证粉煤气化密相输送安全，需要做好控制阀选型分析工作。
一、粉煤气化密相输送工艺的特点粉煤加压气候工艺可对粉煤进行加压进料密相输送，目前的煤气化技术已经逐渐成熟，具有密相气输送粉煤特点，同时进行液态排渣，煤种适应性较强，具有较高的碳转化率，满足于环境保护保准要求。
粉煤气化工艺由合成气洗涤系统、加压给料系统、粉煤制备系统、气化反应系统等装置组成。
在实际运行中需要把控好粉煤的质量分数，控制气粉煤的干燥性，原煤是入炉的原料，其在高压惰性气体的作用下输送至烧嘴，于反应室内和氧气、水蒸气进行高温、高压反应，生成合成气[1]。
二、粉煤气化密相输送控制阀的选型（一）粉煤锁斗开关阀锁斗开关阀是粉煤加压进料中的关键阀门，其设计将直接影响装置运行质量。
粉煤锁斗阀的应用中需要面对由粉煤和惰性气体形成的气固混合物，表压一般在四点八兆帕，最大差压可达到六兆帕。
锁斗开关阀门的部件容易受到冲蚀，尤其是使用双流向金属硬密封耐磨球阀时，金属阀座、阀球四周间隙很容易有粉煤堆积，这不仅会对密封面造成损伤，还会影响阀芯的金属涂层。
蜗轮蜗杆驱动C型耐磨球阀结构设计

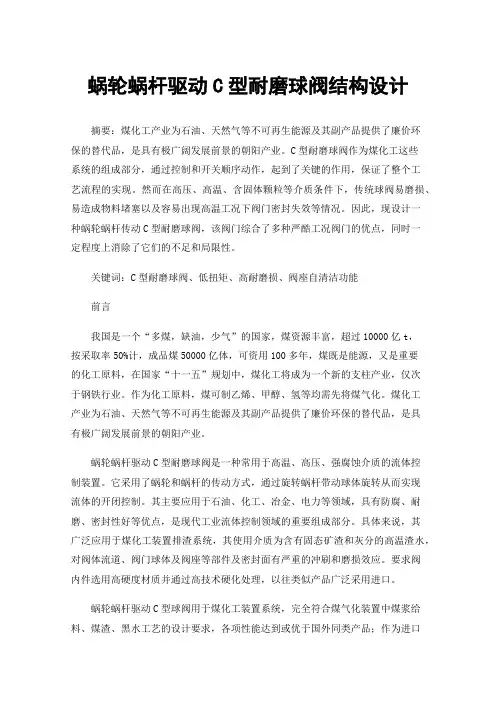

蜗轮蜗杆驱动C型耐磨球阀结构设计摘要：煤化工产业为石油、天然气等不可再生能源及其副产品提供了廉价环保的替代品，是具有极广阔发展前景的朝阳产业。
C型耐磨球阀作为煤化工这些系统的组成部分，通过控制和开关顺序动作，起到了关键的作用，保证了整个工艺流程的实现。
然而在高压、高温、含固体颗粒等介质条件下，传统球阀易磨损、易造成物料堵塞以及容易出现高温工况下阀门密封失效等情况。
因此，现设计一种蜗轮蜗杆传动C型耐磨球阀，该阀门综合了多种严酷工况阀门的优点，同时一定程度上消除了它们的不足和局限性。
关键词：C型耐磨球阀、低扭矩、高耐磨损、阀座自清洁功能前言我国是一个“多煤，缺油，少气”的国家，煤资源丰富，超过10000亿t，按采取率50%计，成品煤50000亿体，可资用100多年，煤既是能源，又是重要的化工原料，在国家“十一五”规划中，煤化工将成为一个新的支柱产业，仅次于钢铁行业。
作为化工原料，煤可制乙烯、甲醇、氢等均需先将煤气化。
煤化工产业为石油、天然气等不可再生能源及其副产品提供了廉价环保的替代品，是具有极广阔发展前景的朝阳产业。
蜗轮蜗杆驱动C型耐磨球阀是一种常用于高温、高压、强腐蚀介质的流体控制装置。
它采用了蜗轮和蜗杆的传动方式，通过旋转蜗杆带动球体旋转从而实现流体的开闭控制。
其主要应用于石油、化工、冶金、电力等领域，具有防腐、耐磨、密封性好等优点，是现代工业流体控制领域的重要组成部分。
具体来说，其广泛应用于煤化工装置排渣系统，其使用介质为含有固态矿渣和灰分的高温渣水，对阀体流道、阀门球体及阀座等部件及密封面有严重的冲刷和磨损效应。
要求阀内件选用高硬度材质并通过高技术硬化处理，以往类似产品广泛采用进口。
蜗轮蜗杆驱动C型球阀用于煤化工装置系统，完全符合煤气化装置中煤浆给料、煤渣、黑水工艺的设计要求，各项性能达到或优于国外同类产品；作为进口产品的完美升级替代品，其替换时无需更改现场管道。
因此，在全面考虑了煤化工行业严苛工况条件以及结合用户使用需求后，在以往普通阀上创新性地设计了组合式密封阀座及具有无卡阻内腔流道设计，极大地提高了产品性能及用户使用体验。
密封球阀
密封球阀.txt看一个人的的心术，要看他的眼神；看一个人的身价，要看他的对手；看一个人的底牌，要看他的朋友。
明天是世上增值最快的一块土地，因它充满了希望。
耐磨金属硬密封球阀（耐磨球阀）:应用的工况：煤浆制备系统（煤粉和溶剂油混合进入初级输送泵）；煤浆进料加压系统（油煤浆混合液通过煤浆泵进行加压和输送）；含固煤浆废液回收和反应产物废渣回收系统；除了煤浆制备系统上的管道外，管道冲洗油线上的耐磨球阀一般用于与煤浆管道有直接接触的根部位置。
煤输送及煤粉加压工艺水煤浆输送开关阀。
煤粉给料锁斗进出口开关阀。
给料锁斗冲压及放空阀。
高压氮气开关阀。
汽化炉工艺氧气，蒸汽及高压锅炉给水开关阀。
事故氮，喷嘴冷却水开关阀。
激冷气压缩机进出口开关阀。
合成气事故切断。
除渣工艺渣锁斗进出口开关阀。
渣锁斗冲压及放空阀。
渣锁斗冲渣开关阀。
除灰工艺灰锁斗进出口开关阀。
灰锁斗冲压及放空阀。
耐磨阀特点：1、需耐高温，工况环境一般不超过500度，故辅助密封均采用石墨密封。
2、由于介质含颗粒，且温度较高，主密封采用金属密封，即要耐磨，故球体和阀座要进行硬化处理。
且阀门结构要保证开关防卡死，且阀座密封面带有刮刀。
同时阀座和体盖间间隙要防颗粒堵塞。
3、材料选择，工况腐蚀性较高，一般采用双相不锈钢。
耐磨金属密封球阀设计主要从阀门结构和密封面硬化处理两个角度考虑对于高温,高压氧气介质,主要考虑阀体材料和内件材料选择,阀体相当于压力容器,要求能够承受介质温度,压力和腐蚀, 常用材料316,MONEL,INCONEL, 对于内件则除了考虑上面的问题主要考虑耐冲刷和耐腐蚀,,对于316材质由于机械强度比较低,因此需要在球体表面进行硬化处理如喷涂镍基合金,硬度可以达到HRC 55,阀座则采用STELLITE堆焊阀座,HRC 45,这样金属密封面之间可以保证一定的硬度差,有利于密封. MONEL,INCONEL由于强度比较高,球体和阀座不需要表面硬化,但是球体和阀座选用不同的牌号,满足密封比压的要求.此外,这类型阀门还需要进行脱油脱脂处理,阀门为防火结构,至少符合API607 第四版对于含有颗粒,粉末介质的场合,除了上面谈到的问题,主要考虑阀门密封设计.首先,阀座应该为刮刀型阀座,此外弹簧腔和轴承部分要考虑防粉尘设计,阀体要有排放口,阀体流道要进行抛光和硬化处理. 此外就是密封面硬化处理,常用方式HVOF WC-12Co (硬度可达HV1200), 耐温到500度,结合强度可以到达65MPA.球和座之间的加工是最核心的,还有球和座的材料配合同样关键,结构设计的合理也很重要,比如阀杆与轴承之间的配合设计,阀座压紧弹簧的设计。
一种耐磨球阀技术方案的分析介绍
技术改造—256—一种耐磨球阀技术方案的分析介绍吴玉良 刘 智 张智博 胡世强 曹甲亮 叶凯强（特技阀门集团有限公司，浙江 温州 325105）1.引言随着经济的快速发展，工业装置不断向高参数、大型化方向发展，工业过程装置现场工况条件也随之变得越来越复杂，在很多情况下，阀门应用的工况条件甚至同时具有高温、高压、含有大量硬固体颗粒情况（比如：连续重整装置、延迟焦化装置、多晶硅装置、催化剂脱硫吸附装置、煤气化装置、冶金矿浆输送管道等），传统阀门的密封性能已经逐渐无法适应，金属硬密封耐磨球阀是目前一种普遍认同的阀门类型，正因为如此，近年来金属硬密封耐磨球阀得到非常迅速的发展，其应用领域与范围也随之变得更加广泛。
过去由于工艺的限制，国内在硬密封球阀的密封面耐磨这道关卡上一直无法突破，无法生产这类阀门，长期依靠进口，这几年随着工艺和装备的不断发展和完善，金属硬密封耐磨球阀的国产化也变得切实可行。
我公司在设计、开发金属硬密封耐磨球阀之前，曾历经数年维修大量进口品牌金属硬密封耐磨球阀(MOGAS 、VTI、NELES、KTM、PERRIN、BURGMANNARGUS、VELAN、HARTMAN、KINDER）等；在维修进口耐磨球阀的过程中吸收并掌握了很多国外耐磨球阀关键的技术优点，很多时候，我们还结合国内实际情况，借用现有条件，对其不足之处进行了结构改进，积累了丰富的设计制造经验，为我公司自己开发全新硬密封耐磨球阀大小了坚实基础。
2.关键核心技术改进点2.1卸灰槽：应用在固体颗粒、黑水渣水或浆料系统中的普通阀门大多采用螺旋弹簧，也有少数阀门采用蝶形弹簧。
对于大多数阀门使用螺旋弹簧，虽有防尘圈能阻挡大颗粒介质，然而一些细小颗粒，随着阀门的使用还是会慢慢进入弹簧部位，一旦进入弹簧内部则无法自动清洁。
直至填满弹簧中腔造成弹簧无法压缩而导致弹簧失效。
采用的碟簧结构在对比常规弹簧有以下优势：碟簧的结构简单，进入到碟簧位置的物料相对弹簧较易排出，所以在以上工况应用中较螺旋弹簧要好些，但物料同样会进入碟簧部位，在碟簧与阀体或阀盖之间形成的三角区域内形成堆积，随着压力的变化，阀座组件会产生少量的位移，这时由于阀座移动，碟簧变形产生的空隙就会被固体或浆料介质填满，使碟簧无法复位，失去其固有的弹性补偿功能而处于卡死状态，从而造成球与座之间的摩擦力只增不减，越来越大，最终导致阀门开始出现卡涩现象，直至执行器无法驱动阀门，进而阀门故障。
气化炉蒸汽控制保护系统_刘国栋
第6期 2010年11月中 氮 肥M-S ized N itrogenous Fertilizer Pr ogress No 16N ov 12010气化炉蒸汽控制保护系统刘国栋(河南龙宇煤化工有限公司,河南永城 476600)[中图分类号]TQ 223112+1[文献标识码]B [文章编号]1004-9932(2010)06-0035-02[收稿日期]2010-03-05 [修稿日期]2010-05-14[作者简介]刘国栋(1982)),男,河南邓州人,助理工程师。
0 引 言我公司500kt/a 甲醇项目采用壳牌粉煤气化制气工艺,气化炉由气化室和合成气冷却器(SGC )2部分组成。
气化室的作用是容纳和控制煤粉气化反应,煤粉与氧气、过热蒸汽在气化室中混合发生反应,产生合成气。
合成气冷却器由同心布置的水冷壁组成,水和蒸汽在膜式壁中循环带走合成气中的热量并产生蒸汽,将合成气的温度降低到后续工段可处理的等级,产生的蒸汽并入蒸汽管网供生产之用。
气化炉膜式壁蒸汽产量能够显示气化室内温度和渣的覆盖率/流动性,通过SGC 蒸汽产量可以测算装置的负荷/合成气的流速。
因为这些参数几乎不能检测,所以保持稳定的蒸汽产量可以让操作工洞察气化室内的工作状态和操作条件。
正常情况下,保持SGC 蒸汽产量稳定非常重要。
蒸汽产量升高,预示着气化室内温度升高或者膜式壁保护层变薄;如果气化温度恒定,蒸汽产量上升到最大的期望值,预示有留渣产生,应该紧急停车或者降低气化炉温度来保护气化炉。
1 引入蒸汽控制保护系统 避免气化炉超温在试生产过程中,曾经出现氧煤比失调的情况,造成气化炉过氧,炉内瞬间超温,幸亏操作人员及时发现,紧急停车处理,才使气化炉未受到损坏。
当时气化炉蒸汽产量瞬间升高,且变化滞后时间短;继蒸汽产量升高后,合成气中C O 2含量突然上升,C H 4含量缓慢下降。
气化炉蒸汽产量、合成气中CO 2和C H 4含量3者在一定程度上都能反映气化炉内部的温度变化,其中以蒸汽产量指标最灵敏,滞后时间最短。
CCV球阀安装和维护手册
安装、操作和维修手册
卡麦隆 31 型 全焊接 球阀
焊接说明：
在预热、焊接或热应力释放时，距焊缝 3”(75 毫米)以外阀体上的任何点处温度均 不能超过 400 °F（200°C〕。请用测温色笔检验温度。
在把卡麦隆球阀最终焊接在管线之前，应用 1”宽的保护带盖上阀门密封 自三点钟 至九点钟区域（阀球与阀座之间的密封和阀座与端部之间的密封〕。这样有助于防 止任何杂质落入这个区域。在开工或试压之前，管线系统应通球清除杂质。
铭 牌 信 息：
序号 1
2 3 4 5 6 7 8 9 10 11 12 13 14
铭牌标记 阀门公称尺寸 X 阀球实 际尺寸 允许使用的最高温度 允许使用的最低温度 阀体材料代号 阀座内嵌材料代号 部件装配编号 阀门长度 API 设计磅级 最大工作压力 最大操作压力 阀座材料代号 阀球材料代号 阀门装配系列号 生产日期
1. 确认阀门已处于全开或全关位置及执行器 适配的位置。
2. 根据阀杆及齿轮箱/执行器安装工具的不 同, 执行器有多个安装位置是可能的。如 果是这种情况，应首先确定客户希望的手 轮或执行器控制盘的方位，然后一次进行 安装。（推荐阀表面使用一薄层润滑 剂。〕
3. 一旦操作器（执行器〕安装完毕，应用螺 栓固定执行器。如果与螺栓孔没有对齐， 请轻轻打开或关闭执行器直至与阀门适配 法兰相匹配。如果不能操作执行器，应完 成设定限位器的步骤 2 和 3。
----------------------------------------------
金属密封球阀的应用分析
金属密封球阀的应用分析目前，金属密封球阀以其特有的优势，广泛应用于煤化工、多晶硅、炼油、海上平台和传统电站疏水系统及发电厂等，在要求严密关断、高温及高压差、开关迅速、介质含固体颗粒的工况下，金属硬密封球阀是首选的阀门种类。
但金属硬密封球阀普遍存在使用寿命低、内泄漏、操作发生卡涩（或抱死）等问题，面对越来越高的磨损要求、强冲蚀等工况，耐磨球阀需要在硬面处理、结构设计、零部件选材及加工等方面进行优化设计。
1 耐磨球阀的结构耐磨球阀的结构设计一般有两种：球体浮动式和球体固定式。
不管是哪种结构，在恶劣磨损工况的使用介质中，均面临防止弹性阀座处弹簧腔物料（两相流或三相流）堆积而使阀门不能正常工作，产生阀门扭矩异常增大或“卡死”现象。
针对这种工况，厂家开发了自清洁耐磨球阀（浮动式）和阻尼沉淀结构耐磨球阀（固定式），较好地解决了这一问题。
自清洁耐磨球阀的技术特点：上游浮动阀座设计为带吹扫功能的自清洁通道结构，阀门在开、关过程中，依靠介质自身的压力，可对堆积在弹簧和阀腔内的物料进行吹扫，以防止固体颗粒在弹簧腔处堆积而可能出现的“抱死”现象，影响阀门的正常操作；密封阀座为可更换结构；阀杆处增加两个自润滑轴承弹垫，减少阀门操作扭矩。
阻尼沉淀结构耐磨球阀技术特点：弹性阀座采用“疏导”结构设计，阻尼沉淀槽前置设计，确保阀门在使用过程中可有效地将物料沉积在弹簧腔前面，不影响阀座的正常退让。
2 耐磨球阀密封性能1）应具有一定硬度，使其耐磨耐冲蚀。
2）应具有一定结合强度，以防止硬化层脱落和产生裂纹。
3）应保证足够的加工精度，以保证低的密封泄漏率。
就硬密封球阀密封面而言，获得理想的硬化涂层组织是第一步。
3 密封面硬化对金属密封的耐磨球阀表面硬化处理的方法有：表面镀层技术（Cr、Ni－P）、堆（喷）焊技术、等离子氮化技术、热喷涂金属陶瓷等。
前三种密封面处理方法一般用于软密封球芯硬化和干净介质，如油品、天然气、低温蒸汽、水等工况，但用于苛刻工况，如两相流或三相流（气、固、液）的石油化工行业的特殊介质，事实证明其使用寿命非常短。
现代煤化工对阀门产品的四大技术要求
现代煤化工对阀门产品的四大技术要求（阀门）材料要求一、直接液化也叫加氢液化。
在加氢过程中，其阀门、管道及相关设备处于高温高压氢气中，氢损伤就是一个很大的问题。
高温高压硫化氢与氢共存时的腐蚀也很严重。
正由于如此，为抗高温硫化氢的腐蚀通常阀门材料会选用奥氏体不锈钢。
这样又有可能显现不锈钢的氢脆、奥氏体不锈钢的硫化物应力腐蚀开裂及堆焊层氢致剥离现象等损伤。
另外还有CrMo钢的回火脆性破坏的问题。
而且，物流中存在的氨和硫化氢等腐蚀介质可能引起的损伤等也是必需加以慎重考虑的。
由于煤直接液化反应中有油煤浆的存在，煤浆对阀门、管道等设备材料的磨损问题必需要进行考虑。
因此要求用于制造阀门的材料要具有符合使用要求的综合性能。
实在来说，应当具有：（1）作为描述材料内质特性的致密性、纯洁性和均质性性能要优越，这对于厚（或大断面）钢材尤为紧要。
（2）要具备充足设计规范要求的化学成分、室不冷不热高温力学性能的要求。
（3）要具有能够在苛刻环境下长期使用的抗环境脆化性能。
在阀门招标文件中对于阀门的致密度有明确的要求，对于锻造阀门，一般会通过对锻件的锻造比、晶粒度等要求，来实现掌控致密度的要求。
但是，对于铸造阀门，只是在相关的技术文件中，提到应使铸件体致密度均匀，除去铸件的缩孔与缩松，少有见到量化指标。
其实恰恰是铸造阀门，往往由于对铸造工艺的质量掌控不同，造成阀门铸件的质量差别很大，重要影响因素有：成型材料的选择不同，浇冒口的设置不同，冷铁位置与数量的选择不同，凝固次序的差异，以及冷却时间的不同等，都会导致其致密度、均质性性能差别很大。
后续的热处理工艺也是阀门质量保证的特别关键的步骤之一，热处理炉的温控、铸件在热处理炉中的码放、保温时间及冷却方式与速度等因素都会影响最后阀门铸件的机械性能。
二、阀门工艺要求煤直接液化既有加氢装置高温、高压、临氢的特性，又有煤化工腐蚀磨损工况并存的特点，因此，原材料的来源特别关键，目前，还没有找到一个行之有效的方法来掌控原材料的选用，一般来讲，对阀门材质的成分尤其是有害元素含量，如S、P、O、N及总碳当量等，提出相应的明确的指标要求，虽然这种要求往往高于材料的基本一般要求，但是，对于最后产品质量，仅靠这些成分指标还是不够的，由于影响原材料机械性能的微量元素远不止这些。
煤制油化工工程对阀门产品及供应商的要求
2012-4-15
22
奥氏体不锈钢的问题
正因为如此，为抗高温硫化氢的腐蚀通常 阀门材料会选用奥氏体不锈钢。这样又有 可能出现不锈钢的氢脆、奥氏体不锈钢的 硫化物应力腐蚀开裂及堆焊层氢致剥离现 象等损伤。
2012-4-15
23
综合性能
另外还有Cr-Mo钢的回火脆性破坏也曾是 举世瞩目的问题。而且，由于物流中存在 氨和硫化氢等腐蚀介质可能引起的损伤等 都是必须加以慎重考虑的。在这里我们还 要特别注意，由于煤直接液化反应中有油 煤浆的存在，所以，煤浆对阀门、管道、 设备等材料的磨损问题更是件必须要慎之 又慎进行考虑的大事。因此要求用于制造 阀门的材料具有令人满意的综合性能。
29
强调几点
第二点：奥氏体不锈钢要进行固溶化热处理 （固溶化热处理温度1050℃±10℃），对 于321和347材料，还应进行稳定化热处理 （稳定化温度900℃±10℃）。奥氏体不 锈钢材料热处理后的冷却不采用水冷，而 是采用空冷。
2012-4-15
30
强调几点
第三点：所有阀门必须铸件进行射线检查， 检查的范围包括阀体(按ASME B16.34 图6、7、11)、阀板、阀盖铸钢件在凝 固过程中易产生缺陷和铸钢件的关键部 位、应力集中区域、承压能力薄弱的部 位。
2012-4-15
35
强调几点
2）上述铸造缺陷的焊补应在最终热处理之 前进行；当在射线探伤时发现有缺陷，且 属于可焊补修复的，允许进行1次补焊。 焊补后应重新拍片检验，检验合格后该铸 件必须重新进行热处理。源自2012-4-1536
强调几点
3）焊补应具备焊接规程及工艺鉴定证书， 填充金属的物理、化学性能及耐腐蚀性均 应与母体金属接近。 4）所有受压组件的缺陷最终热处理之后， 均不允许通过补焊进行修理
高温防结焦耐磨球阀的应用介绍
高温防结焦耐磨球阀的应用介绍我国大型炼油项目延迟焦化装置中使用的高温防结焦金属硬密封耐磨球阀，主要采用进口的VELAN球阀。
近年来部分进口金属硬密封耐磨球阀已被国产阀门所取代。
目前我国生产制造的金属硬密封耐磨球阀的最大公称尺寸已达到DN800（NPS32），最高公称压力已达到PN420（Class2500），最高设计温度达到600℃。
1 高温防结焦耐磨球阀焦化是使重质油品加热裂解，聚合变成轻质油、中间馏分油和焦炭的加工过程。
延迟焦化是一种石油二次加工技术，是以渣油（一般为减压渣油）为原料、在高温（500~550℃）下进行深度热裂反应的一种加热过程。
减压渣油在管式炉中加热，采用高流速及高热强度，使其在加热炉中短时间内达到焦化反应所需的温度，然后迅速进入焦炭塔，使焦化反应不在加热炉而是延迟到焦炭塔中进行，故称之为延迟焦化。
延迟焦化装置运行的主要矛盾为：使用的原料为重质油，重质油在高温下容易结焦，但希望它在焦炭塔中结焦，而不希望它在加热炉、焦炭塔馏出线和分馏塔底等处结焦。
所以除了工艺采取诸如：在焦炭塔出口管线上打急冷油，在原料油进加热炉辐射管之前注入蒸汽或软化水等措施外，还应该防止管线上阀门的结焦。
高温防结焦耐磨球阀有效地解决了延迟焦化装置中阀门使用过程要解决的三个突出问题：耐受500℃的高温；防止高温下的油气结焦；消除焦粉对密封面的冲刷。
1.1 高温防结焦耐磨球阀在延迟焦化装置中的典型应用延迟焦化典型的工艺流程有一炉两塔、两炉四塔等。
焦炭塔是轮换使用的，即当一个塔内焦炭聚结到一定高度时，即进行切换，通过四通阀将进料切换进另一个塔。
下面以一炉两塔流程为例，介绍焦化高温防结焦耐磨球阀在焦化装置中的典型应用。
图1中加热炉出口阀和一道甩油阀通常采用高温防结焦耐磨球阀。
图2为已运至现场的高温防结焦球阀的实物图。
图3为高温防结焦耐磨球阀在现场的应用。
（1）延迟焦化装置中高温防结焦耐磨球阀的工况条件焦化装置中高温防结焦耐磨球阀的使用介质一般为含有焦粉的油品、减压渣油和蒸汽，工作温度在500℃左右，工作压力为0.5MPa左右。
煤化工用金属密封球阀的选型及应用
Class600 ～ 1 500 的常温 （ － 29 ～ 200℃ ） 耐磨 （ 300 ～ 510℃ ） 耐磨球阀阀体材料为 A182 F22 或
球阀，阀体材料为 ASTM A105 碳钢锻制球阀，其 A182 F347 不锈钢锻钢，球体选用 Inconel718。阀
球体选 用 ASTM A182 F304。对 于 有 强 腐 蚀 工 况 杆采用沉淀硬化不锈钢 17 － 4PH （ 表 2） 或 A638
气 （ CO 和 H2 ） ，再经过费 － 托合成可制得优质燃料 （ 汽油、柴油和航空燃料） 和化工原料。合成条件
断 等 功 能。 阀 门 口 径 大 （ 一 般 为 DN300 ～ DN450） 、启闭频繁且速度快 （ 30min 动作一次，5
较温 和，反 应 压 力 2. 0 ～ 3. 0MPa，反 应 温 度 低 于 ～ 10s / 次） ，要求阀门密封性能好，可靠性高。目
1. 球体 2. 阀座 3. 弹簧
图 3 耐磨球球体与阀座结构
（ 8） 阀杆 阀杆材料选用 17 － 4PH 或 A638 － 660。阀杆设计为双密封并有轴肩防飞出结构， 带弹簧预紧的填料压盖结构。阀杆设置有金属密封 轴承和填料双重密封 （ 图 4） 。
图 4 MOGAS 耐磨球阀填料及填料压盖结构
金属密封浮动球球阀和固定球球阀的结构特性和选型及应用。
气化炉渣水系统用耐磨阀门问题分析与解决
气化炉渣水系统用耐磨阀门问题分析与解决发布时间：2022-01-19T02:38:22.130Z 来源：《新型城镇化》2021年24期作者：陈佳鑫胡峰[导读] 渣水处理系统在煤气化工艺中的作用十分重要，是气化装置中的关键系统之一。
陕西延长石油榆林凯越煤化有限责任公司陕西省榆林市 719000摘要：介绍了在气化工艺渣水系统工艺管道上所用耐磨阀门的选型情况。
针对渣水系统黑灰水介质含高硬度固体颗粒，介质流速快，阀门磨损严重，阀门腐蚀等现象进行分析讨论，对选用阀门的类型进行对比，探讨了气化工艺渣水处理系统工艺管线上耐磨阀门的最佳选型方案。
关键词：气化工艺；渣水系统；黑灰水；耐磨阀门1渣水处理系统特点介绍渣水处理系统在煤气化工艺中的作用十分重要，是气化装置中的关键系统之一。
渣水处理系统主要由黑水处理和灰水处理两部分组成。
所谓黑水是从气化炉、水洗塔、渣池排除的冲洗水，灰水是黑水经闪蒸、过滤、澄清后形成的水，大部分灰水经脱氧处理后循环使用。
总的来说，渣水处理系统由两个方面的作用：①对来自渣池中的黑水进行液固分离。
②回收工艺过程中释放的热量，节约系统的能耗。
黑水介质中的固体含量大且硬度比较高（一般在1000ppm以上），当黑水介质中固体悬浮物的浓度很高时，固体悬浮物会诱发黑水中的碳酸钙等结晶，从而堵塞管道及阀门的通道。
灰水介质中氯的含量比较高（一般在500ppm以上），氯对管道材料会有严重的腐蚀作用。
另外，灰水处理系统经过多级减压，当减压阀后的压力降低到流体的饱和蒸汽压以下时，将会形成严重的汽蚀作用，对阀门和管道材料产生破坏作用。
2耐磨球阀用于渣水处理系统中出现的问题渣水系统的工况特点为温度高、压差高、流速高等严苛工况，且介质在逐级减压时容易发生闪蒸，所以系统中所使用的装置失效的风险很大。
目前，煤化工系统气化和渣水处理装置的耐磨球阀在使用过程中经常出现严重的密封件磨损，阀体及阀座流道冲蚀、气蚀和阀门卡塞等故障；耐磨球阀的阀体经常出现明显的局部减薄和穿孔泄漏等现象，不仅影响企业正常的生产，而且还严重威胁着现场的安全，已成为制约煤气化装置稳定运行的障碍。
煤气化装置中水击现象的预防与措施
第５６卷 第４期２０２０年７月石 油 化 工 自 动 化ＡＵＴＯＭＡＴＩＯＮＩＮＰＥＴＲＯ ＣＨＥＭＩＣＡＬＩＮＤＵＳＴＲＹＶｏｌ．５６，Ｎｏ．４Ｊｕｌ，２０２０稿件收到日期：２０２００２１７，修改稿收到日期：２０２００４２６。
作者简介：侯伟（１９６７—），男，１９８９年毕业于上海市化学工业学校计算机应用专业，２００６年毕业于天津大学计算机信息管理专业，获学士学位，现就职于中石化股份有限公司齐鲁分公司，任工程师。
煤气化装置中水击现象的预防与措施侯伟（中国石化股份有限公司齐鲁分公司，山东淄博２５５０６８）摘要：阐述了某煤气化装置中锁斗泄压阀、锁斗出口阀、冲洗水阀及高压黑水角阀产生的水击和汽蚀现象，对现场仪表控制阀、工艺设备和管道造成的破坏作用。
从水击现象发生的根源着手，分析了导致水击和汽蚀现象产生的原因，采用泄压阀后增设限流孔板、延长锁斗控制阀关闭时间及更改黑水角阀流量特性曲线等措施，消除水击或减缓水击和气蚀现象，实施后装置运行效果显著。
关键字：水煤浆气化；锁斗；泄压阀；水击；黑水角阀中图分类号：ＴＰ２７１ 文献标志码：Ｂ 文章编号：１００７７３２４（２０２０）０４００８５０４ 在生产过程中，当压力管道上的阀门突然关闭或开启时，或水泵突然停止或启动时，因瞬时流速发生急剧变化，从而造成管道内介质的瞬时压力迅速、反复变化的现象，称为水击或水锤现象。
水击现象又分为正水击和负水击，由于阀门关闭或停泵造成的水击为正水击现象，由于阀门打开或泵开启造成的水击为负水击现象。
在闪蒸过程中，存在闪蒸不稳定因素，导致闪蒸空间内的压力快速反复改变，诱发流体周期性发生闪蒸汽化和极速冷凝过程，闪蒸空间突然缩小，周期性出现局部真空现象，周围介质以高速向真空区域冲击，也会发生水击现象。
在ＧＥ水煤浆气化装置中就存在着３种水击现象：正水击、负水击以及闪蒸不稳定诱发的水击现象。
水击造成设备、管道、仪表及其附件频繁故障和损坏，不仅对正常生产造成影响，而且也存在安全隐患。
C形球球阀偏心结构的优化设计
2020年第6期N门文章编号：1002-5855(2020)06■000丨C形球球阀偏心结构的优化设计马尚才\金柏强：，林王闯\金沿利：，戴建勇1(1•浙江良精阀门有限公司，浙江温州325105:2.百强阀门集团有限公司，浙江温州325105;3.温州三利暖通工程有限公司，浙江温州325000)摘要介绍了偏心C形球球阀的工作原理和结构特性，分析了阀门偏心结构的密封性能及影 响其启闭力矩的因素，给出了球体偏心值的理论分析及计算过程，采用数学模型、模拟分析并对比 结果，提出了 C形球球阀偏心结构优化设计的方案。
关键词球阀；C形球体;偏心值;迹线方程;优化设计中图分类号:TH134 文献标志码：AOptimal Design of Eccentricity of C - type Ball ValveMA Shang-cai1,JIN Bai-qiang: ,LIN Wang-chuang' ,JIN Yan-li2,DAI Jian-yong1(1. Zhejiang Liangjing Valve Co. ,Ltd. , Wenzhou 325105,China；2. Baiqiang Valve Group Co. ,L td.,Wenzhou 325105,China；3. Wenzhou SUNNY HVAC Engineering Co. ,Ltd. , Wenzhou 325000,China)Abstract：Abstractlntroduce the structural principle of the eccentricity of the C- type ball valve,analyze the influencing factors of the sealing performance and the opening and closing torque of the valve,give theoretical analysis and calculation process of the eccentricity,use mathematical model to simulate and compare the results,propose optimization scheme.Key words：valve；C- type ball；eccentricity trace equation；optimization designi概述在低温阀的设计过程中，应避免阀门体腔中低 温介质的积聚，防止因介质的异常升温、压力升高、阀体及填料密封失效造成的安全事故。
C型耐磨球阀在煤气化装置上的应用分析核心提示
C型耐磨球阀在煤气化装置上的应用分析核心提示：在煤气化装置的激冷水泵、高压回水泵、低压回水泵等泵的出入口位置，介质为灰水，容易积渣结构。
常用的阀门一般为金属硬密封球阀、闸阀、轨道球阀这几种阀门。
在煤气化装置的激冷水泵、高压回水泵、低压回水泵等泵的出入口位置，介质为灰水，容易积渣结构。
常用的阀门一般为金属硬密封球阀、闸阀、轨道球阀这几种阀门。
这几个位置上应用的阀门启闭频率都很低，平时为常开，停车时为常闭，有时2个月甚至更长时间才动作一次，长时间的不动作导致阀门内结垢情况十分严重，球阀全开时阀体与球体之间形成死腔，球体表面结垢严重，开关不到位，甚至无法工作。
闸阀底端槽内积渣，闸板无法运行到位。
轨道球阀虽然能够关闭，但沾敷在密封面上的物料无法去除，泄露问题十分严重。
这三种阀门基本上都是每动作两到三次，就要拆解下来进行检修，这一直让装置操作人员十分头疼。
C型耐磨球阀采用双偏心结构，球体和阀座只在密封时才接触，其余行程均为无摩擦无磨损运动，开启轻便快捷，关闭时球面相对阀座渐入运动，对球面上沾敷物料有剪切作用，实现自清洁功能。
阀门全开时，阀腔内无阻流元件，全通径设计，无物料滞留区，介质一直处于流动状态，能够有效解决介质的积渣结构问题，阀门关闭时，无死腔存在。
C型耐磨球阀在密封上采用双偏心结构产生的扭矩密封和弹簧加载浮动阀座产生的介质压力自密封相结合，能够保证密封的可靠性。
C型耐磨球阀采用上下支承轴结构，阀杆不承受介质力，只承受开启力矩，球面全部冶金熔融喷焊镍基合金，喷焊层和基材结合强度高，满足密封面耐磨要求，并且在上下支承轴和球体接触位置喷焊硬质合金，球体和支承轴长时间摩擦运动也不发生磨损。
C型耐磨球阀还具有自动补偿、高寿命等优点，在上述位置上的使用寿命是其它阀门使用寿命的5倍以上。
C型耐磨球阀在中国的多家煤气化装置的激冷水泵、高压回水泵、低压回水泵等泵的出入口位置及灰水、黑水管线上都已经在成功应用，用户反馈运行状况良好，最早运行的C 型耐磨球阀到目前为止已经运行了13个月，而且还在装置上继续服役，越来越多的煤气化企业在上述工位上正在选择C型耐磨球阀替代金属硬密封球阀、闸阀、轨道球阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C型耐磨球阀在煤气化装置上的应用分析核心提示：在煤气化装置的激冷水泵、高压回水泵、低压回水泵等泵的出入口位置，介质为灰水，容易积渣结构。
常用的阀门一般为金属硬密封球阀、闸阀、轨道球阀这几种阀门。
在煤气化装置的激冷水泵、高压回水泵、低压回水泵等泵的出入口位置，介质为灰水，容易积渣结构。
常用的阀门一般为金属硬密封球阀、闸阀、轨道球阀这几种阀门。
这几个位置上应用的阀门启闭频率都很低，平时为常开，停车时为常闭，有时2个月甚至更长时间才动作一次，长时间的不动作导致阀门内结垢情况十分严重，球阀全开时阀体与球体之间形成死腔，球体表面结垢严重，开关不到位，甚至无法工作。
闸阀底端槽内积渣，闸板无法运行到位。
轨道球阀虽然能够关闭，但沾敷在密封面上的物料无法去除，泄露问题十分严重。
这三种阀门基本上都是每动作两到三次，就要拆解下来进行检修，这一直让装置操作人员十分头疼。
C型耐磨球阀采用双偏心结构，球体和阀座只在密封时才接触，其余行程均为无摩擦无磨损运动，开启轻便快捷，关闭时球面相对阀座渐入运动，对球面上沾敷物料有剪切作用，实现自清洁功能。
阀门全开时，阀腔内无阻流元件，全通径设计，无物料滞留区，介质一直处于流动状态，能够有效解决介质的积渣结构问题，阀门关闭时，无死腔存在。
C型耐磨球阀在密封上采用双偏心结构产生的扭矩密封和弹簧加载浮动阀座产生的介质压力自密封相结合，能够保证密封的可靠性。
C型耐磨球阀采用上下支承轴结构，阀杆不承受介质力，只承受开启力矩，球面全部冶金熔融喷焊镍基合金，喷焊层和基材结合强度高，满足密封面耐磨要求，并且在上下支承轴和球体接触位置喷焊硬质合金，球体和支承轴长时间摩擦运动也不发生磨损。
C型耐磨球阀还具有自动补偿、高寿命等优点，在上述位置上的使用寿命是其它阀门使用寿命的5倍以上。
C型耐磨球阀在中国的多家煤气化装置的激冷水泵、高压回水泵、低压回水泵等泵的出入口位置及灰水、黑水管线上都已经在成功应用，用户反馈运行状况良好，最早运行的C 型耐磨球阀到目前为止已经运行了13个月，而且还在装置上继续服役，越来越多的煤气化企业在上述工位上正在选择C型耐磨球阀替代金属硬密封球阀、闸阀、轨道球阀。
