扣件式钢管模板支撑架专项施工方案

合集下载

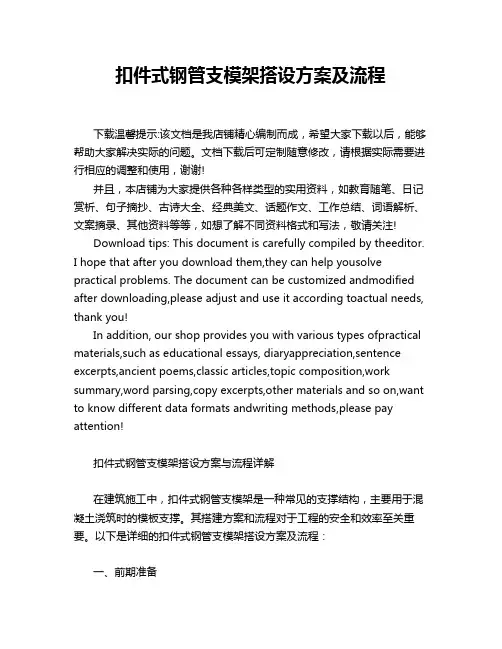

扣件式钢管支模架搭设方案及流程

扣件式钢管支模架搭设方案及流程

扣件式钢管支模架搭设方案及流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!扣件式钢管支模架搭设方案与流程详解在建筑施工中,扣件式钢管支模架是一种常见的支撑结构,主要用于混凝土浇筑时的模板支撑。

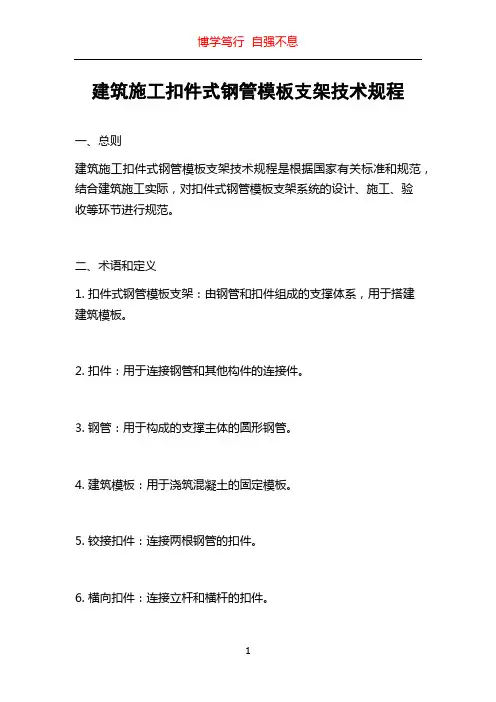

建筑施工扣件式钢管模板支架技术规程

建筑施工扣件式钢管模板支架技术规程

建筑施工扣件式钢管模板支架技术规程一、总则建筑施工扣件式钢管模板支架技术规程是根据国家有关标准和规范,结合建筑施工实际,对扣件式钢管模板支架系统的设计、施工、验收等环节进行规范。

二、术语和定义1. 扣件式钢管模板支架:由钢管和扣件组成的支撑体系,用于搭建建筑模板。

2. 扣件:用于连接钢管和其他构件的连接件。

3. 钢管:用于构成的支撑主体的圆形钢管。

4. 建筑模板:用于浇筑混凝土的固定模板。

5. 铰接扣件:连接两根钢管的扣件。

6. 横向扣件:连接立杆和横杆的扣件。

7. 纵向扣件:连接立杆和纵杆的扣件。

8. 混凝土浇注:在模板内进行混凝土浇筑的工作。

三、技术要求1. 设计要求1.1 扣件式钢管模板支架的设计应符合相关国家标准和规范的要求,如《钢管脚手架设计规范》等。

1.2 设计应考虑建筑结构的稳定性、安全性、刚度和可靠性。

1.3 设计应充分考虑施工过程的各个阶段,包括起重、安装、拆除等。

2. 材料要求2.1 钢管应符合国家标准的要求,并具有合格的质量证明。

2.2 扣件应采用标准的连接件,具有坚固可靠的连接性能。

2.3 建筑模板应采用符合国家标准的优质建筑模板。

3. 施工要求3.1 施工前应进行充分的交底和安全教育,确保施工人员了解扣件式钢管模板支架的组装和使用方法。

3.2 施工现场应设立合理、安全的作业区域,划定禁止行走、堆放杂物等区域。

3.3 施工前应对施工场地进行勘测,确保地基承载力满足要求。

3.4 钢管的组装应按照设计要求进行,每根钢管都要在两端固定牢固。

3.5 扣件的使用应正确牢固,连接应紧密,不得出现松动现象。

3.6 模板的搭设应稳固,模板间的连接应牢固,不得出现空隙和脱落。

3.7 混凝土浇筑前,应进行模板支架的验收,确保支架符合设计要求。

3.8 在混凝土浇筑过程中,应控制浇筑速度和浇筑厚度,保证混凝土的质量。

3.9 浇筑后,应及时拆除模板支架,并及时进行检查,确保支架无损坏。

四、验收标准1. 扣件式钢管模板支架的验收应根据国家有关标准和规范进行。

模板及盘扣式支架专项施工方案

模板及盘扣式支架专项施工方案

住院楼模板支撑架专项施工方案一、编制依据二、工程概况灵武市人民医院迁扩建项目住院楼位于建筑面积30093㎡。

桩筏基础框架结构、地下局部有剪力墙,基础桩筏厚度为1300mm,防水板厚度300mm桩筏外侧、集水坑、电梯基坑外侧均采用砖胎模,柱、墙、梁、板采用胶合板做为混凝土接触面模板,方木辅以金属方管做为垫撑,盘扣式钢管满堂支撑架体系做模板支撑。

2。

1工程地点灵武市人民医院迁扩建项目住院楼工程工程位于灵武市西平西街南侧,中山街东侧。

2。

2结构特征:桩筏基础,框架结构地上九层,地下管道层层高2.15米,一层层高5。

4米,二、三层层高均为4。

5米,四--九层层高均为3。

8米竖向结构为框架柱,横向为梁、板。

2.3模板支架的应用位置:本工程梁板底模板和框架柱侧模板。

2.5支撑系统选择承插型盘扣式支架概况:承插型盘扣式支撑架的纵、横杆直径为φ48,壁厚为3。

2mm,材质为Q345;承插型盘扣式支撑架具有以下特点:1)、采用低合金高强度钢,承载能力高,考虑安全系数,单肢设计承载力可达40KN以上。

2)、竖向拉杆,水平拉杆和斜拉杆使支撑架具有了很好的稳定性。

材料用量少,安装快捷、简便,效率高。

3)坚固耐用,周转次数高,节约成本。

支撑高度、特点,说明本工程支撑高度最高为5。

35米,最低为1.98米。

三、施工工艺技术3.1模板支架形式技术参数工程特点1)本工程竖向结构框架柱地下部分为上支墩和下支墩,截面尺寸多在900mm、1000mm、1100mm见方。

地上框架柱截面尺寸为600mm、700mm、800mm见方。

2)本工程横向结构框架梁截面尺寸宽度基本为200mm、250mm、300mm、350mm,400mm、450mm、500mm;高度为500mm、550mm、600mm、650mm、700mm、750mm、800mm、850mm、900mm,1000mm,1100mm,板厚100mm、120mm、160mm。

确定支撑形式①立杆:间距为0.9m步距≤1。

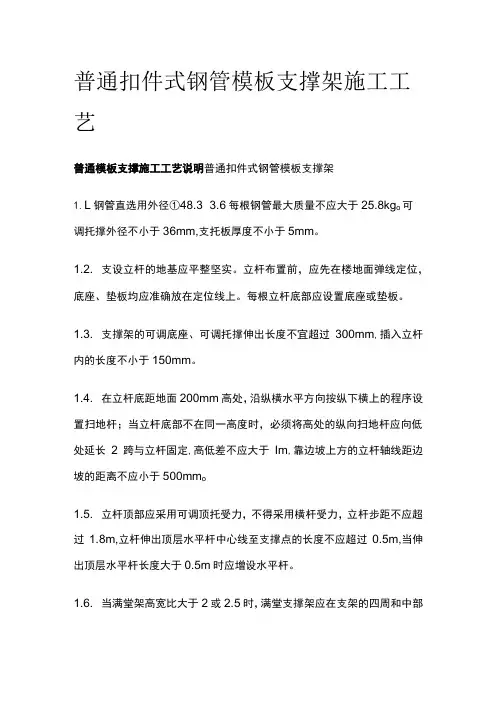

普通扣件式钢管模板支撑架施工工艺

普通扣件式钢管模板支撑架施工工艺

普通扣件式钢管模板支撑架施工工艺普通模板支撑施工工艺说明普通扣件式钢管模板支撑架1.L钢管直选用外径①48.3×3.6每根钢管最大质量不应大于25.8kg o可调托撑外径不小于36mm,支托板厚度不小于5mm。

1.2. 支设立杆的地基应平整坚实。

立杆布置前,应先在楼地面弹线定位,底座、垫板均应准确放在定位线上。

每根立杆底部应设置底座或垫板。

1.3. 支撑架的可调底座、可调托撑伸出长度不宜超过300mm,插入立杆内的长度不小于150mm。

1.4. 在立杆底距地面200mm高处,沿纵横水平方向按纵下横上的程序设置扫地杆;当立杆底部不在同一高度时,必须将高处的纵向扫地杆应向低处延长2跨与立杆固定,高低差不应大于Im,靠边坡上方的立杆轴线距边坡的距离不应小于500mm o1.5. 立杆顶部应采用可调顶托受力,不得采用横杆受力,立杆步距不应超过1.8m,立杆伸出顶层水平杆中心线至支撑点的长度不应超过0.5m,当伸出顶层水平杆长度大于0.5m时应增设水平杆。

1.6. 当满堂架高宽比大于2或2.5时,满堂支撑架应在支架的四周和中部与结构柱进行刚性连接,连墙件水平间距为6~9m,竖向间距为2〜3m o在无结构柱部位应采取预埋钢管等措施与建筑结构进行连接。

1.7. 立杆接长必须采用对接扣件接,严禁搭接;纵向水平拉杆接长应采用对接扣件连接或搭接,两根相邻纵向水平拉杆接头不应在同步或同跨内,不同步或不同跨两接头水平方向错开的距离不应小于500mm,各接头中心至最近主节点距离不应大于步距的1/3;搭接长度不得小于Im,应等间距设置3个旋转扣件固定;端部扣件盖板边缘至搭接纵向水平杆杆端距离不小于100mm。

1.8. 每道剪刀撑宽度不应小于4跨,且不应小于6m,跨越立杆最多根数为:45。

时7根,50。

时6根,60。

时5根。

剪刀撑杆件的底端应与地面顶紧,倾角为45。

~60。

1.9. 边跨梁模板的横向立杆上方受力点应布置对称、合理。

建筑施工扣件式钢管模板支架

建筑施工扣件式钢管模板支架

建筑施工扣件式钢管模板支架篇一:扣件式钢管高支撑模板支架的施工工法扣件式钢管高支撑模板支架的施工工法4.工艺原理扣件式钢管超高模板支架的施工工法原理是应用钢管扣件这种常见的模板支架材料搭设成一个整体模板支架体系,用在超层高的现浇混凝土结构的施工中,将框架梁板的施工荷载及其自重垂直传递到地面或者下层楼面,以完成结构的施工,确保安全及质量。

5.工艺流程及操作要点5.1工艺流程方案的拟定及设计计算—→方案论证—→竖立杆—→安放横杆—→扣件的施工要求—→扫地杆和剪刀撑的构造措施—→模板支架体系验收—→工序交接—→下道工序施工。

5.2.操作要点5.2.1方案的拟定及设计计算根据模板支架发生坍塌三大主因:立杆失稳、梁底横杆下挠、扣件滑移,造成整个架体失稳坍塌。

针对工程实际情况对模板支架的立杆间距、横杆步距、梁底小横杆间距、扣件的抗滑移进行设计,然后按照设计规范进行计算。

5.2.2方案论证模板支架搭设前对方案进行可行性分析,加强模板支架的方案设计与专家论证的制度,经专家组认可后方可实施。

5.2.3竖立杆1、在施工前,按照方案设计在地面弹出墨线以控制立杆的排距、横距,确保立杆的搭设纵成行,横成排。

2、满堂脚手架进行搭设时,要对天然地基进行预压处理,每个立杆下铺设200mm×200mm×40mm木板,使基础满足承载力要求。

砼楼板上部立杆超重满足不了冲切要求,必须通过计算采取加强措施。

3、在控制立杆的垂直度时,先立两头立杆,设置角点,吊线确保垂直,然后挂线立中间立杆,确保立杆纵横成面。

4、立杆的连接不得采用搭接,必须采用对接扣件进行对接,并确保立杆的对接端头平整。

5、立杆顶端设置可调支托,且立杆和水平杆的接头均应该错开在不同的框格中设置。

5.2.4安放横杆1、当架体构造荷载在立杆不同高度轴力变化不大时,可以采用等步距设置。

2、当中部有加强层时或者支架很高,轴力沿高度分布变化较大,可采用下小上大的变步距设置,变化不宜过多。

模板高支模高度5--8米扣件式钢管支撑方案

模板高支模高度5--8米扣件式钢管支撑方案

. - 索理思()新建项目建筑安装B标段模板高支模(5M≤H<8M)安全专项施工方案编制人:职务:校对人:职务:审核人:职务:审批人:职务:目录第一章工程概况2一、工程概况2二、施工要求3三、技术保证条件3第二章编制依据4第三章施工计划5一、施工进度计划5二、材料与设备计划5第四章施工工艺技术8一、技术参数8二、工艺流程8三、施工方法8四、检查验收20第五章施工安全保证措施22一、组织保障22二、技术措施25三、监测监控31四、应急预案33第六章劳动力计划34一、专职安全生产管理人员34二、所需劳动力安排35第七章计算书及相关图纸35一、计算书35二、节点图错误!未定义书签。

第一章工程概况一、工程概况索理思()新建项目位于高栏港开发区平湾一路东段。

其中B标段里面有办公楼、门卫一、中心控制室、变电所、消防水罐、公用工程、操作间、仓库8个单体建筑物及废水预处理装置、事故水池2个构筑物。

各建筑物、构筑物高支模信息如下表一:表一:各建筑物、构筑物高支模信息各栋高支模层梁板结构情况如下表二:各建筑物、构筑物高支模梁板结构信息综上表一、表二所统情况计及《危险性较大的分部分项工程安全管理办法》(建质[2009]87号)相关定义,本工程的模板支模属普通高支模工程。

为了确保支模高度H≥5M的各栋模板支撑体系安全,满足施工需要。

决定采用扣件式钢管满堂架支撑。

二、施工要求1、确保模板在使用周期安全、稳定、牢靠。

2、模板在搭设及拆除过程中要符合工程施工进度要求。

3、模板施工前对施工人员进行技术交底,严禁盲目施工。

三、技术保证条件1、安全网络2、模板的搭设和拆除需严格执行该《专项施工方案》。

第二章编制依据1、《木结构设计规》GB 50005-20032、《建筑结构荷载规》GB50009-20123、《混凝土结构设计规》GB50010-20104、《混凝土结构工程施工质量验收规》GB 50204-20155、《钢结构工程施工质量验收规》GB 50205-20016、《建筑工程施工质量验收统一标准》GB 50300-20137、《混凝土结构工程施工规》GB 50666-20118、《施工现场临时用电安全技术规》JGJ 46-20059、《建筑施工扣件式钢管脚手架安全技术规》JGJ130-201110、《建筑施工模板安全技术规》JGJ 162-200811、《建筑施工安全检查标准》JGJ59-201612、《建筑施工高处作业安全技术规》JGJ80-9113、《建筑施工临时支撑结构技术规》JGJ300-201314、危险性较大的分部分项工程安全管理办法[建质[2009]87号文]15、建设工程高大模板支撑系统施工安全监督管理导则(建质[2009]254号文)16、本工程施工图纸17、本工程施工组织设计第三章施工计划一、施工进度计划按本工程施工总进度计划实施。

扣件式钢管模板及高支撑架施工专项方案

扣件式钢管模板及高支撑架施工专项方案

世纪星城(三期)3#、4#楼地下室扣件式钢管模板高支撑架施工专项方案一、工程概况世纪星城三期位于咸阳市世纪大道与秦皇路十字东南角,地理条件优越,施工环境较为复杂。

3、4#楼为地下二层,地上三十三层.总建筑面积71829。

41㎡,其中地下为8464。

8㎡,地上为63364。

61㎡,建筑高度99。

9m,±0。

000相当于绝对标高(黄海系)389。

40m,笩板底标高为-9.3m,框架-剪力墙结构.建筑工程等级为二级,抗震设防烈度为8二:编制依据1、世纪星城三期3#、4#楼施工设计图纸2、建筑施工技术手册3、建筑工程施工质量验收统一标准4、《建筑施工扣件式钢管脚手架安全技术规范》5、《建筑机械使用安全技术规范》6、《木结构设计规范》三:模板施工计划根据本工程的质量和整体进度要求,结合工程主体结构的实际情况及本项目部的生产计划,本工程模板全部采用多层板木模施工,模板施工必须按照整体进度计划,根据整体进度安排,考虑到资金周转,可以先安排地下室模板进场,等到主体施工时再根据现场进度安排模板进场,为了砼面感观质量,模板全部采用新模,考虑到模板周转次数一般为5—8次,所以地下室、一、二层模板的数量已经足够标准层周转,梁板必须配足三个楼层以上的模板材料以及三个楼层的支架支撑体系和备足一层剪力墙墙体模板,标准层梁底板和木楞成整体集中垂直运输和水平运输,加快施工进度,并且把外侧墙模板采用模板一次性吊装安装加快外侧墙模板装拼及运输。

四:模板的配制集水井(坑),电梯坑的支模,采用18㎜的九合板为面板,60×80的方木为木楞间距@300,内用方木双方横撑,间距为@500.后浇带的支模,采用14的钢筋电焊固定,然后用粗细2道铁丝网封闭,之间用14钢筋成“*”字形相互顶牢,后浇带的侧面筏板上下用锯齿形的木胶板与60×80方木固定。

底板变厚度处的支模:采用扣件钢管加固。

低跨筏板离交接点800~1000处,用钢管与筏板钢筋电焊固定,作为支撑的支点,同时,设置三道螺杆,模板采用18㎜木胶板。

轮扣式钢管脚手架模板支撑施工方案

轮扣式钢管脚手架模板支撑施工方案

施工组织设计编制:初审:审核(工程管理中心):审核(技术管理部):审批:二○一四年月日目录一、工程概况................................................ 错误!未指定书签。

(一)、工程建设概况................................................ 错误!未指定书签。

(二)、模板工程概况................................................ 错误!未指定书签。

二、编制依据............................................... 错误!未指定书签。

三、方案优化选择............................................ 错误!未指定书签。

四、支撑体系构造............................................ 错误!未指定书签。

五、安装工艺................................................ 错误!未指定书签。

六、项目部安全管理机构...................................... 错误!未指定书签。

七、方案编制人员及审核人员名单.............................. 错误!未指定书签。

八、项目部专职安全管理人员.................................. 错误!未指定书签。

九、项目部特种作业人员...................................... 错误!未指定书签。

十、施工前准备.............................................. 错误!未指定书签。

(一)、材料................................................. 错误!未指定书签。

扣件式钢管模板支撑架专项施工方案

扣件式钢管模板支撑架专项施工方案

扣件式钢管模板支撑架专项施工方案篇一:承重支撑架及模板施工专项方案内容承重支撑架及模板施工专项方案第一章一、编制依据1、大奇山郡湖西三期工程建筑、结构、安装等施工图纸和施工组织设计;2、国家、行业及地方有关政策、法律、法令、法规和国家强制性标准、施工验收规范、规程:《建筑工程安全生产管理条例》;《混凝土结构工程施工质量验收规范》(GB50204-XX);《建筑结构荷载规范》(GB50009-XX);《建筑施工扣件式钢管模板支架技术规程》浙江省工程建设标准 DB33/1035-XX;《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-XX);《建筑施工模板安全技术规范》JGJ162-XX;《混凝土模板用胶合板》GB/T17658-1999;《建筑施工高处作业安全技术规范》JGJ80-91;浙江省及杭州市现行的有关安全生产和文明施工规定;二、工程概况1、大奇山郡湖西三期工程由桐庐大奇山郡置业有限公司投资兴建,由浙江南方建筑设计有限公司负责设计,由浙江安泰勘测设计有限公司勘察,由杭州远锦建筑有限公司负责总承包施工。

该工程位于浙江省杭州市桐庐县城剪溪坞,由32幢(香缇8#~10#,香缇23#~52#)单体组成,总建筑面积为,建筑层数为三层,建筑高度。

本工程结构设计按小于6度抗震设防,基础采用人工挖孔桩及浅基,主体结构形式为框架结构。

本工程模板均采用新九夹板。

支撑钢管规格为φ48×(力学验算中按壁厚计算),木方规格为50×100。

2、香缇型房屋一层层高米、二层层高为米,三层层高米;楼板梁截面最大尺寸为240×600;楼板厚度取120mm。

三、模板构造要求及施工方法模板制作安装是本工程结构创优的关键点,在此操作过程中,不但要考虑到模板安装系统有足够的强度、刚度和稳定性,且保证位置正确,而且还要考虑拆模后砼成型的外观质量。

为了实现工程结构优质的目标,本工程决定采用木模板(九合板、方木制作)进行施工,其支撑体系采用满堂脚手架。

扣件式钢管脚手架支撑模壳施工工法(含构造详图)

扣件式钢管脚手架支撑模壳施工工法(含构造详图)

扣件式钢管脚手架支撑模壳施工工法(含构造详图)简介扣件式钢管脚手架是目前建筑施工中常用的脚手架之一,它具有搭建方便、拆卸简单、重复使用等优点,因此在工程中得到了广泛应用。

本文将详细介绍采用扣件式钢管脚手架支撑模壳施工工法的具体步骤、施工要求及注意事项,并提供构造详图以辅助施工。

工法步骤1.构造搭建:首先根据建筑图纸和设计要求确定构造搭建的高度和立杆间距,再根据设计要求选择相应规格的扣件式钢管脚手架,施工人员严格按照脚手架构造图进行搭建,保证搭建的结构牢固,安全可靠。

2.模板安装:在扣件式钢管脚手架上安装大型模板,要求施工人员要对模板进行定位、测量,确定模板安装的位置和高度,再按照设计要求进行模板的安装。

3.防护安装:在模板安装完成后,进行施工现场的防护,防止工人从高处坠落或者物品掉落,包括安装安全网和安装围护栏杆等。

4.钢筋工作:在模板施工完成之后进行钢筋工作,钢筋按照设计要求进行切割、定位,再将钢筋绑扎在模板上固定。

5.混凝土浇注:在钢筋工作完成之后进行混凝土浇注,保证混凝土等材料在运输过程中不漏度,浇筑高度不得超过2.5m。

6.模板拆除:混凝土浇筑完成并达到设计要求后,进行模板的拆除,注意在拆除模板时要保证对混凝土表面的损伤最小化,避免对建筑质量带来影响。

施工要求及注意事项1.扣件式钢管脚手架必须按照脚手架构造图进行搭建,施工人员应按要求进行分步搭建,并逐层验收。

2.施工现场应保持整洁有序,避免杂物堆放影响安全施工。

3.钢筋工作时,钢筋应按照设计要求进行切割、定位和绑扎,避免出现偏位或移位等问题,严禁出现钢筋之间交错、交叉、交叉问题。

4.在混凝土浇筑过程中应严格按照设计要求,浇筑高度不得超过2.5m,防止混凝土垮塌、裂缝等问题的出现。

构造详图构造详图如下:橫担--------------------------------- ----- -------------------------------------- ---- ---- ---- ---- ---- --立杆立杆扣件式钢管脚手架支撑模壳施工工法是一种应用广泛的建筑施工工法,通过本文的介绍,我们可以清晰地了解到该工法的施工步骤、施工要求及注意事项。

扣件式钢管模板支撑施工方案

扣件式钢管模板支撑施工方案
甲级
结构环境类别
一类、二(a)类
抗震设防烈度
7度
使用年限
50年
抗震设防类别
丙类
结构安全等级
二级
混凝土强度等级及抗渗要求
C45、C40、C35、C30、C30P6、C25、C25P6和C20等
钢 筋
HPB235、HRB335、HRB400并符合GB50204-2002规定。
表2.3结构模板设计概况
结构形式
型钢柱截面尺寸
1200×1200、1300×1300、1200×1550等
梁截面尺寸
上部结构:200×500、200×600、200×700、250×500、300×500、300×600、400×600、400×800、500×600等;地下室:300×600、300×700、500×800、400×700、400×800、500×800、500×900、400×1050、600×800、400×1200等。
GB50010--2002
钢结构设计规范
GB50017--2003
建筑施工模板安全技术规范
JGJ162-2008
4
其他
建筑施工手册
第四版
建筑施工计算手册
江正荣著
5
福州市建委文件:关于印发《加强我市建筑模板工程施工质量管理若干规定》的通知(榕建筑【2010】46号)
二、工程概况
百联大厦工程项目由福州百联房地产开发有限公司投资兴建的25层综合楼,1层为办公门厅、配套用房及商业,2层为办公及商业,3层以上均为办公,属公共建筑。 总规划用地9453.2m2,地下建筑面积14678.87m2,总建筑面积61944.83m2,建筑高度/层数:99.95m/25F。由嘉博(福建)联合设计有限公司设计,福建岩土工程勘察研究院勘察,福建嘉和建设监理有限公司监理,福建省永太建设发展有限公司施工总承包,福州市建筑工程质量监督站监督。建筑基础采用高强预应力PHC500-125A管桩,基坑周边支护桩采用SMW工法桩加两道内支撑,基坑最大开挖深度10.9米。地下一层层高4.65m,地下二层层高4.7m;一层层高5.8m,二、三层层高4.5m,4层~23层层高3.85m,24、25层层高为4m。本工程为一类高层公建,地上地下耐火等级均为一级。本工程采用框架剪力墙结构,按七度抗震设防。建筑合理使用年限为50年。建筑结构安全等级:二级。本工程±0.000标高相当于罗零高程 8.30。

盘扣式脚手架模板及支撑架专项施工方案

盘扣式脚手架模板及支撑架专项施工方案

一、工程概况工程名称:***建设单位:***监理单位:***设计单位:***勘察单位:***施工单位:***建设地点:******工程位于***,合同总价约***万元,总建筑面积约8.9万平方米,地下3层约3.6万平方米,地上8层约5.3万平方米的商业楼。

***工程建筑结构的安全等级为二级,属于钢筋混框架结构。

所在地区抗震设防烈度为7度,地上部分抗震等级一级,地下负一层塔楼相关范围抗震等级一级,地下负一层非塔楼相关范围抗震等级三级,地下负二层抗震等级二级,地下负三层抗震等级三级。

结构使用年限为50年。

地下室防水等级为Ⅱ级,屋面防水等级一级。

建筑物防火分类一类,耐火等级一级。

建筑物人防等级6级,人防建筑面积7830平方米。

本工程为1栋商业楼,地下3层,地上8层,其中地下负二、三层高均为4米,地下负一层高为5米,地上一层高为5米,地上2至7层高均为4.8米,地上8层高为4.65米。

建筑总高度43.25米。

本方案为采用盘扣式脚手架的模板及支撑架专项施工方案。

适用于5m及以下支模区域。

本工程盘扣支模位置为:因该工程模板结构种类较多。

该工程选取400*900(层高5.m)、300*1000(层高5.m)、180板(层高5m)、人防300板(层高5m)进行计算,计算设计按最不利状况设计。

自动扶梯、夹层中庭等位置支模高度超过5m及以上区域另编制高大支模专项方案。

二、编制依据1.《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ 15-98-20142.《混凝土结构工程质量验收规范》GBJ50202-2002(2011版)。

3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ33-2011。

4、《建筑工程模板施工手册》5、《建筑工程施工质量验收统一标准》(GB50300-2013)6、《建筑施工模板安全技术规范》(JGJ126-2008)7、《钢管脚手架扣件》(GB15831)8、《建设工程项目管理规范》GB/T50326-20069、《建筑施工安全检查标准》(JGJ59—2011);10、《建筑施工高处作业安全技术规范》(JGJ80-91)11、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号)12、《建筑工程高大模板支撑系统施工安全监督管理导则》(建质[2009]254号)三、盘扣式脚手架介绍盘扣式脚手架全称为多功能盘扣式脚手架,广东省地方规范标准称其为承插型套扣式钢管脚手架。

钢管架施工专项方案

钢管架施工专项方案

一、工程概况本工程位于[具体地点],建筑面积为[具体面积],建筑高度为[具体高度]。

工程主体结构采用扣件式钢管架支撑系统,适用于施工现场临时支撑、模板支撑、操作平台等。

二、编制依据1. 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2. 《建筑施工高处作业安全技术规范》(JGJ80-2016)3. 《建筑施工安全检查标准》(JGJ59-99)4. 《碳素结构钢》(GB/T700)中Q235-A级钢的规定5. 《钢管脚手架扣件》(GB15831)的规定6. 相关行业标准和地方规定三、施工准备1. 材料准备:确保所有钢管、扣件、模板等材料符合国家标准,并有合格证明。

2. 人员准备:组织专业技术人员进行现场勘查,制定详细的施工方案。

3. 施工机械准备:准备足够的施工机械,如吊车、卷扬机、切割机等。

四、施工工艺1. 钢管架基础处理:对基础进行平整、夯实,确保地基承载力满足要求。

2. 钢管架搭设:a. 立杆:按照设计要求,采用焊接或螺栓连接的方式将立杆连接成整体。

b. 横杆:在立杆上安装横杆,确保横杆与立杆垂直。

c. 连接件:使用扣件将横杆与立杆连接牢固。

d. 剪刀撑:在适当的位置设置剪刀撑,增强钢管架的稳定性。

3. 模板支撑:在钢管架上安装模板,确保模板与钢管架连接牢固。

4. 安全防护:在施工过程中,设置安全防护设施,如安全网、防护栏杆等。

五、质量控制1. 材料检验:对所有材料进行检验,确保材料质量符合要求。

2. 施工过程监控:对施工过程进行监控,确保施工质量。

3. 成品保护:对已完成的部分进行保护,防止损坏。

六、安全管理1. 安全教育培训:对施工人员进行安全教育培训,提高安全意识。

2. 安全防护设施:设置必要的安全防护设施,如安全网、防护栏杆等。

3. 应急预案:制定应急预案,应对突发事件。

七、施工进度根据工程实际情况,制定合理的施工进度计划,确保工程按时完成。

八、验收标准1. 材料质量符合国家标准。

模板工程专项施工方案(盘扣式钢管支架)

模板工程专项施工方案(盘扣式钢管支架)

模板工程专项施工方案(盘扣式钢管支架)一、项目背景模板工程是建筑施工过程中重要的一环,它直接关系到整个建筑施工质量和工期进度。

盘扣式钢管支架是一种常用的模板支撑结构,具有承载能力强、施工效率高等优点。

本文针对模板工程中盘扣式钢管支架的施工方案进行详细说明。

二、施工准备1.资料准备–盘扣式钢管支架设计图纸–施工方案及操作规范–施工人员相关证件及技术资质2.材料准备–符合要求的盘扣式钢管支架材料–相关连接件和配件–安全防护用具三、施工流程1.搭设基础支撑–根据设计要求,搭设基础支撑结构,确保平整稳固。

2.定位主体工程–根据设计图纸,准确定位盘扣式钢管支架的位置和高度。

3.安装支架结构–拼装盘扣式钢管支架结构,确保连接紧固牢固。

4.调整支架位置–调整支架位置,保证垂直度和水平度符合要求。

5.固定支撑–通过螺栓等方式将支架固定牢固,确保施工安全。

6.完善支撑系统–检查支撑系统完整性,确保施工过程中没有缺陷或安全隐患。

四、施工注意事项1.安全第一–施工过程中必须严格遵守安全操作规程,穿戴安全防护用具。

2.质量把关–检查材料质量,严格按照设计要求安装支架结构。

3.合理布局–合理分配施工人员,协调工作进度,保证施工效率。

4.现场整洁–施工现场保持整洁有序,减少施工安全事故的发生可能。

五、施工结束1.整体验收–完成施工后,整体验收盘扣式钢管支架的安装情况。

2.清理现场–清理施工现场,将材料、工具等设备妥善收拾,保持环境整洁。

六、结语盘扣式钢管支架作为模板工程中的重要施工工艺,对整个工程质量和安全性具有重要影响。

建议施工人员在操作过程中严格按照设计要求和操作规范进行作业,确保施工顺利进行。

钢管支撑专项施工方案

钢管支撑专项施工方案

钢管支撑专项施工方案一、总体概述钢管支撑是指在土木工程施工过程中,为了保持或增加工地的控制面积、改善基坑墙体和周边建筑物的稳定性等目的,在基坑的地面或两侧设置钢管支撑体系。

本方案旨在详细介绍钢管支撑的施工方案,包括施工准备、支撑材料与工具的准备、支撑杆的安装、支撑杆的拆除等流程,并根据实际情况提出相应的施工技术要求和安全措施。

二、施工准备1.确定支撑位置和数量:根据工程设计和土壤条件确定需要进行钢管支撑的位置和数量,并编制相应的施工平面图。

2.采购支撑材料与工具:根据施工需要采购相应规格和数量的钢管、连接件、支撑杆、支撑底座、扣件等材料,并准备好相应的施工工具。

3.安全措施:制定相应的安全措施和施工领域划分,明确各作业人员的职责和安全防护措施。

三、支撑材料与工具准备1.支撑杆:选择合适规格的钢管作为支撑杆,根据现场需要进行切割和焊接。

2.连接件:选用可靠的连接件将支撑杆连接为一定长度的支撑体系,确保连接牢固和稳定。

3.支撑底座:根据实际需要选择合适的支撑底座,并进行合理的布置,确保支撑底座与地面接触均匀。

4.扣件:采用扣件将支撑杆与支撑底座、墙体等结构件连接,确保扣件的质量和牢固性。

四、施工流程1.确定施工顺序:根据施工平面图,按照顺序确定先后施工的位置。

2.钢管切割与焊接:根据需要的长度,使用相应的切割设备将钢管切割为合适的长度,并进行焊接处理,确保连接牢固。

3.安装支撑底座:根据支撑底座的布置方案,将支撑底座固定在地面上,确保支撑底座与地面接触均匀。

4.安装支撑杆:将支撑杆依次安装在支撑底座上,并使用扣件将其与支撑底座连接,确保支撑杆的稳定性和垂直度。

5.安装连接件:根据设计要求和实际需要,将连接件安装在支撑杆末端,确保支撑体系的连贯性和稳定性。

6.检查与调整:安装完成后,对支撑体系进行检查,如有需要,进行调整和加固,确保支撑体系的牢固性和稳定性。

五、支撑体系的拆除1.确定拆除顺序:根据施工平面图和施工进度,确定支撑体系的拆除顺序。

模板支撑体系施工方案

模板支撑体系施工方案

模板支撑体系施工方案一、总体布置与结构形式1、满堂式支撑体系主要有扣件式钢管支撑架和碗扣式钢管支撑架两种类型,满堂支撑架主要由立杆基础、立杆、水平杆(包括扫地杆、封顶杆)、剪刀撑及斜杆、底座、可调托撑以及连接件(碗扣或扣件)等组合而成。

各组件的构成如下:(1)基础:混凝土面层、垫板基础等;(2)立杆:扣件式钢管、碗扣式钢管;(3)水平杆:扣件式钢管、碗扣式钢管;(4)剪刀撑:钢管和扣件组成的成对交叉斜杆;(5)连接件:扣件、碗扣、立杆连接销、限位销、横杆接头等;(6)加固件:模板支撑架与主体结构的墙、柱牢固拉接的水平连接件等。

2、满堂式支撑体系应传力明确。

架体作业层顶部施工荷载通过可调承托直接传给立杆,立杆将轴心力传给基础,在不考虑水平荷载的情况下,立杆应始终处于轴心受压状态,严禁承受偏心荷载;纵横向水平杆、水平剪刀撑、竖向剪刀撑起联系作用,用于减少立杆计算长度,提高立杆和架体整体稳定性。

3、满堂式支撑架设置人行或车行通道时,为保证立杆的轴心受压受力状态,应采用立杆(立柱)-横梁式的跨越式支撑架进行转换。

4、扣件式钢管满堂支撑架、碗扣式钢管支撑架不应兼做施工脚手架,且不能将模板支撑架和施工脚手架相连接。

二、构造要求(一)一般规定1、模板支撑体系应根据拟浇筑混凝土结构平面布置、构件形状和尺寸、浇筑高度、楼层高度、构件跨度、施工工艺、施工顺序、混凝土浇筑工艺等时机情况和气候条件,选取适合的模板支撑方案和架体材质。

2、模板支撑结构应适应拟浇筑混凝土构件的成型外观质量,具有传力明确、构造简单、空间几何稳定的特点,并能可靠承受新浇筑混凝土重量及其产生的相关荷载。

3、模板支撑体系所采用的材料应具有足够的承载能力、刚度和稳定性,必须符合现行国家及行业有关标准的规定。

(1)承重结构的钢材应符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定;(2)钢管应符合现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送焊接钢管》GB/T3092中规定的Q235普通钢管的要求,其质量应符合现行国家标准《碳素结构钢》GB/T700中Q235A级钢的要求;(3)钢管扣件应符合现行国家标准《钢管脚手架扣件》GB15831的规定;(4)连接用的焊条应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定;(5)连接用的普通螺栓应符合现行国家标准《六角头螺栓C级》GB/T5780和《六角头螺栓》GB/T5782的规定。

扣件式钢管模板高架支撑方案

扣件式钢管模板高架支撑方案

扣件式钢管模板高架支撑方案工程名称:浙江凯乐金属制品有限公司青田厂区工程施工部位:厂房一层、二层一、工程简况浙江凯乐金属制品有限公司青田厂区工程4幢厂房为地上二层,总建筑面积17784㎡,主体结构为框架结构,屋面为钢结构。

该工程一层高6米、二层为4.5米,采用扣件式钢管脚手架,因其支撑高度大于4米,根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001的规定,按照扣件式钢管模板高支撑架的设计和使用安全进行计算。

二、模板支撑系统基本配置1、模板均采用18厚木胶合板,模板搁栅采用50×100方木,支撑系统采用Φ48×3.5整体钢管排架。

2、平板模板采用18厚九夹板,搁栅采用50×100方木,间距400,下搁栅采用Ф48×3.5钢管,排架采用Ф48×3.5钢管,立柱间距1000,上下步距1.5米,并加剪刀撑杆形成整体,增加稳定性。

立杆接长用双扣件连接。

3、墙模采用18厚九夹板,竖向搁栅(50×100方木)间距300,横向围檩(2根48×3.5钢管)间距450,设置Φ12对拉螺栓,横竖间距400。

4、梁模采用18厚九夹板,梁底模用2根纵向木枋搁栅,侧模纵向木枋搁栅间距不大于300。

侧向采用短钢管斜向支撑,间距为500。

整体排架同平板,梁两侧钢管与梁中心纵向间距500。

5、框架柱用钢管外加对拉螺杆,采用48×3.5钢管M16螺杆,间距均为600。

三、模板支撑系统的设计计算1、荷载取值标准a、标准值及分项系数:b、折减系数根据《GB50204-92规范》,以上荷载允许乘以0.90予以折减。

c、荷载组合2、平板模板验算a.平板模板面板用18厚九夹板,搁栅采用50×100方木,方木间距400,下搁栅采用Ф48*3.5的钢管间距1000,整体排架采用Ф48*3.5钢管,立杆间距1M,上下步距1.5米,立杆接长按双扣件连接考虑。

模板支撑系统施工方案(完整版)

模板支撑系统施工方案(完整版)

1工程概况1.1项目概况****污水泵站及污水管道工程位于****附近。

规划用地面积***㎡,占地面积**㎡,地上建筑面积**㎡,地下建筑面积**㎡。

工艺主体均为地下,地上仅设置出入口楼梯间及出地面风井、进水孔、吊装井。

1.2施工特点、难点与方案选择1.2.1模板施工特点及难点1地下两层结构,模板无法周转需要一次性投入,以满足工程工期要求。

2质量要求高,混凝土表面要力争达到普通清水混凝土的要求。

1.2.2模板施工方案的选择,根据模板工程的特点和难点分析,经综合比较本工程模板采用散拼竹胶板模板体系,支撑为扣件式钢管支架,各主要部位模板方案选择详见下表2模板的配置2.1.1墙体模板配置。

墙体模板采用散拼竹胶板模板体系,采用12mm厚覆面竹胶合板,规格为**和异型模板。

2.1.2梁模板配置。

梁模板采用散拼竹胶板模板体系,采用12mm厚覆面竹胶合板,根据部位不同分为梁底模板、梁侧模板两类。

2.1.3柱模板配置。

因本工程为框架剪力墙结构,包括框柱、暗柱,采用12mm厚覆面竹胶合板,个别约束边缘构件同墙体模板。

2.1.4板模板配置。

楼板模板采用12mm厚覆面竹胶合板,规格为**mm和若干异形板。

3施工方法及工艺要求3.1准备工作3.1.1模板拼装竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。

安装墙柱模板前,要清除杂物,焊接或修整模板的定位预埋件,做好测量放线工作,抹好模板下的找平砂浆。

模板组装要严格按照模板配板图尺寸拼装成整体,模板在现场拼装时,要控制好相邻板面之间拼缝,两板接头处要加设卡子,以防漏浆,拼装完成后用钢丝把模板和竖向钢管绑扎牢固,以保持模板的整体性。

3.1.2模板的基准定位当底板或顶板混凝土浇筑完毕并具有一定强度(≥1.2MPa),即用手按不松软、无痕迹,方可上人开始进行轴线投测。

1首先引测建筑的边柱或者墙轴线,并以该轴线为起点,引出每条轴线,并根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线,施工前5线必须到位,以便于模板的安装和校正;2标高测量,利用水准仪将建筑物水平标高根据实际要求,直接引测到模板的安装位置;3已经破损或者不符合模板设计图的零配件以及面板不得投入使用;4支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作。

高大模板支撑系统(扣件式钢管支撑架)专项施工方案编制及审核要点

高大模板支撑系统(扣件式钢管支撑架)专项施工方案编制及审核要点

高大模板支撑系统(扣件式钢管支撑架)专项施工方案编制及审核要点高大模板支撑系统的坍塌是典型的平安高发事故之一,属于施工现场的平安重大危急源。

国家建设主管部门为规范和加强对高大模板支撑系统施工平安的监督管理,制定了相关导则文件及技术规范,从模板支撑的设计、施工、验收等均作出明确规定,所以在施工过程中应赐予高度重视。

通过工程实践,对高大模板支撑系统专项方案的编制和审核留意点进行阐述。

高大模板支撑系统在住建部的《建设工程高大模板支撑系统施工平安监督管理导则》(建质254号文)中定义为建设工程施工现场混凝土构件模板支撑高度超过8m,或搭设跨度超过18m,或施工总荷载15kN/m2,或集中线荷载20kN/m的模板支撑系统。

而在住建部《危急性较大的分部分项工程平安管理方法》(建质87号文)中归集到了超过肯定规模的危急性较大的分部分项工程范围。

该两部文件对方案的编制和审核均提出了详细要求,首先明确专项施工方案应当包括编制说明及依据、工程概况、施工方案、施工工艺技术、施工平安保证措施、劳动力方案、计算书及相关图纸等七个方面的内容;然后强调专项方案应先由施工单位技术部门组织本单位施工技术、平安、质量等部门的专业技术人员进行审核,经施工单位技术负责人签字后,再根据相关规定组织专家论证。

这足以说明白专项方案编制和审核的重要性。

1.工程概况某工程为高层建筑综合体,呈“品”字型布置,由1、2、3号楼组成。

高大模板支撑系统中的各种状况在该工程中均有涉及,其中模板支撑高度超过8m的构件共17处,而支撑高度最大的为1号楼屋面的一块梁板结构,支撑高度为23.85m;搭设跨度超过18m的梁共66根,跨度最大的在3号楼五层预应力梁(截面尺寸400×1000),净跨度达到24.5 m;集中线荷载20kN/m的框梁共84根,集中线荷载最大在裙房一层屋面的两道框架梁(截面尺寸1200×3800)。

2.高支模支撑架的计算要点2.1钢管参数的确定尽管在新的《建筑施工扣件式钢管脚手架平安技术规范》(JGJ 130-2022)中取消了φ51×3.0钢管,将原规范(JGJ 130-2022)中φ48×3.5的脚手架用钢管改为φ48.3×3.6,但是目前受建筑市场行情的影响,φ48×3.5的标准钢管购置和租赁是比较困难的,φ48.3×3.6的钢管更不多见,市场上多为壁厚2.8~3.0mm不等的φ48钢管。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

扣件式钢管模板支撑架专项施工方案篇一:承重支撑架及模板施工专项方案内容承重支撑架及模板施工专项方案第一章一、编制依据1、大奇山郡湖西三期工程建筑、结构、安装等施工图纸和施工组织设计;2、国家、行业及地方有关政策、法律、法令、法规和国家强制性标准、施工验收规范、规程:《建筑工程安全生产管理条例》;《混凝土结构工程施工质量验收规范》(GB50204-XX);《建筑结构荷载规范》(GB50009-XX);《建筑施工扣件式钢管模板支架技术规程》浙江省工程建设标准 DB33/1035-XX;《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-XX);《建筑施工模板安全技术规范》JGJ162-XX;《混凝土模板用胶合板》GB/T17658-1999;《建筑施工高处作业安全技术规范》JGJ80-91;浙江省及杭州市现行的有关安全生产和文明施工规定;二、工程概况1、大奇山郡湖西三期工程由桐庐大奇山郡置业有限公司投资兴建,由浙江南方建筑设计有限公司负责设计,由浙江安泰勘测设计有限公司勘察,由杭州远锦建筑有限公司负责总承包施工。

该工程位于浙江省杭州市桐庐县城剪溪坞,由32幢(香缇8#~10#,香缇23#~52#)单体组成,总建筑面积为,建筑层数为三层,建筑高度。

本工程结构设计按小于6度抗震设防,基础采用人工挖孔桩及浅基,主体结构形式为框架结构。

本工程模板均采用新九夹板。

支撑钢管规格为φ48×(力学验算中按壁厚计算),木方规格为50×100。

2、香缇型房屋一层层高米、二层层高为米,三层层高米;楼板梁截面最大尺寸为240×600;楼板厚度取120mm。

三、模板构造要求及施工方法模板制作安装是本工程结构创优的关键点,在此操作过程中,不但要考虑到模板安装系统有足够的强度、刚度和稳定性,且保证位置正确,而且还要考虑拆模后砼成型的外观质量。

为了实现工程结构优质的目标,本工程决定采用木模板(九合板、方木制作)进行施工,其支撑体系采用满堂脚手架。

整个结构每层楼的柱、梁、板一起现浇,各结构构件均采用木模进行施工。

1、砖胎模砖胎模在制作前,现场技术人员及时做好胎模的放线及复核工作,确保其位置准确。

2、墙模、柱模墙模、柱模采用大型组合木模板,利用对拉螺栓拉结,外用方木、钢管支撑。

剪力墙模板安装工艺流程:安装前检查→安装门窗口模板→安装第一步模板(两侧)→安装内楞→调整模板平直→安装第二步至顶部两侧模板→安装内楞平直→安装穿墙螺杆→安装外楞→加斜撑并调整模板平直→与柱、墙、楼板连接。

柱模板安装工艺流程:搭设安装架子→第一层模板安装就位→检查对角线垂直和位置→安装柱箍→第二、三等层柱模板及柱箍安装→安装梁口的柱模板→对安装模板进行全面检查校正→群体固定。

柱模板安装时,先弹出柱的中心线及四周边线。

通排柱模板安装时,先将柱脚互相搭牢固定,再将两端柱模板找正吊直,固定后,拉通线校正中间各柱模板。

开间较大部分各柱单独找正吊直,然后拉通线校正复核。

柱模板各柱单独固定外还应加设剪刀撑彼此拉牢,排架系统应设剪刀撑,以加强整体稳定性,防止浇灌砼时产生偏斜。

对于局部柱截面较大,在柱模中设对拉螺栓,在拆模后割除。

为了及时清除柱脚杂物,在柱脚模板预留清扫口,在浇捣砼前封堵。

护层及钢筋间的内部撑铁安装完毕后,支另一侧模板,墙身较高时合理设置砼浇筑口。

为了控制墙的厚度,内外模板之间用8号铁丝或螺栓紧固,加外模支撑,防止模板外倾。

模板底部应留清扫口。

3、梁模、板模梁模采用木模、板底模采用在满堂脚手架上垫方木,而后在方木上铺木模的做法。

梁模板安装工艺流程:弹出梁轴线及水平线并复核→搭设梁模及支架→安装梁底楞及梁卡具→安装梁底模板→梁底起拱→绑扎钢筋→安装梁侧模→安装另一侧梁模→安装上下锁口楞、斜撑楞及腰楞和对拉螺栓→复核梁模、位置→与相邻模板连固。

楼板模板安装工艺流程:搭设支架→安装横、纵木楞→调整楼板下皮标高及起拱→铺设模板块→检查模板上皮标高和平整度。

对梁高在60cm以上深梁模板支模,由于砼侧压力随高度的增加而加大,为防模板向外爆裂及中间膨胀,在梁侧中部设置通长模楞采用对拉螺栓紧固。

施工中,模板受砼自重和施工荷载等外力作用会产生变形,支柱也会产生压缩变形和侧向弯曲变形,为了抵消这种情况产生的挠度,当梁板跨度大于4m时,模板中部应起拱,起拱高度宜为全跨长度的1‰~3‰。

同时为了防止因模板起拱减少梁的截面高度,采用梁端底下降的办法。

四、模板拉接和支撑固定措施剪力墙内、外两侧模板应用φ12对拉螺杆拉结,在外墙剪力墙部位,螺杆中间应加焊3厚60×60止水片。

拉杆间距沿高度方向每500mm设一道,水平方向每300mm设一道为宜。

内墙拉杆宜做套管,以便重复利用。

为保证柱观感质量,小型柱子四周模板不设对拉螺栓,但必须加密柱箍每450mm设一道。

大型柱子中部加设对拉螺栓沿竖向@450布置,具体见计算书。

梁模板在满堂脚手架基础上,再在梁两边加密支撑钢管,底模支撑在小横杆上面,侧模用短钢管及扣件来固定和加固,固定梁底模板及侧模时每根梁应拉通线,立杆不能直接支撑在楼板上,应放入垫木。

现浇楼板模板承重架采用φ48× mm扣件式钢管承重架体系,承重架的搭设与钢筋工程同时展开。

五、节点支模做法梁柱节点支模质量的好坏是框架主体质量最为关键的一步。

本工程考虑梁板和墙柱砼一起浇捣,此节点的好坏尤显重要。

柱模下部先立至梁底下500mm左右,上部500mm及梁侧部位采用整板留缺口,梁侧模直接在此处接出,板底与柱侧模接头处将板直接压至柱侧墙梁节点亦作此做法。

六、支模架构造要求及措施1、立杆、模板支架必须设置纵、横向扫地杆。

纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上,横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。

靠边坡上方的立杆轴线到边坡的距离不应大于500mm。

(强制性条文)1.2 、立杆接长除顶步可采用搭接外,其余各步接头必须采用对接扣件连接。

对接、搭接应符合下列规定:(1)立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内。

(2)搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。

(强制性条文)1.3 、立杆接长时,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距的1/3。

2、水平杆2.1、水平杆接长宜采用对接扣件连接,也可采用搭接。

对接、搭接应符合下列规定:(1)对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头至最近主节点的距离不宜大于纵距的1/3;(2)搭接长度不应小于1m,应等距离设置3个旋转扣件固定,端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mm。

2.2 、主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。

主节点两个直角扣件的中心距不应大于150mm。

(强制性条文)2.3、每步的纵、横向水平杆应双向拉通。

3、剪刀撑3.1 、剪刀撑的构造应符合下列规定:(1)每道剪刀撑宽度不应小于4跨,且不应小于6m,剪刀撑斜杆与地面倾角宜在45°~60°之间。

倾角为45°时,剪刀撑跨越立杆的根数不应超过7根;倾角为60°时,则不应超过5根;(2)剪刀撑斜杆的接长应采用搭接;(3)剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm;七、支模架的搭设及拆除1、施工准备1.1 脚手架搭设前,工程技术负责人应按照施工组织设计要求向搭设和使用人员做技术安全交底。

1.2 基础上应先弹出支撑架的纵横方向位置线并进行抄平。

1.3 对钢管、扣件、脚手片等进行检查验收,严禁使用不合格产品。

2、扣件式钢管架的搭设要求2.1 钢管采用?48*钢管,不得采用锈蚀、裂纹和弯曲的钢管。

2.2 立杆除顶步外必须采用对接。

相邻立杆的对接扣件不得设置在同一步内。

剪刀撑和其他杆件可采用搭接,搭接长度不少于1000mm,并不少于2只扣件紧固。

2.3 水平杆搭接长度不应小于1m,应等距离设置3个旋转扣件固定。

2.4 每步的纵、横向水平杆应双向拉通。

3、拆除支撑架注意事项模板拆除:柱模板在砼浇捣硬化后,以不损伤砼为原则,可进行模板的拆除,梁板模板的拆除,除梁侧模板外其余梁底模板必须有砼的强度报告,其砼强度必须符合规范规定要求,砼达到拆模强度要求,方可拆除。

模板拆除严格按拆模制度(详后第十一条拆模制度)执行。

模板的拆除应办理有关手续,有关负责人员(施工员)同意后方能进行施工作业。

3.1 拆除支撑架前,清除支撑架上的材料、工具和杂3.2 模板支架拆除时,应在周边设置围栏和警戒标志,并派专人看守,严禁非操作人员入内。

3.3 拆除人员必须站在临时设置的脚手板上进行拆除作业,并接规定使用安全防护用品。

3.4 拆除工作中,严禁使用榔头等硬物击打、撬挖。

3.5 拆下的钢管、扣件、脚手片应逐一递接至地面,并人工搬运至指定场所分类堆入整齐,严禁抛掷。

3.6 模板支架拆除时,构件的混凝土强度应符合国家标准《混凝土结构工程质量验收规范》(GB50204)的有关规定。

3.7 脚手架的拆除应在统一指挥下,按后装先拆、先装后拆的顺序及下列安全作业的要求进行; a.脚手架的拆除应从一端走向另一端、自上而下逐层地进行; b.同一层的构配件和加固件应按先上后下、先外后里的顺序进行;C.在拆除过程中,脚手架的自由悬臂高度不得超过两步,当必须超过两步时,应加设临时拉结; d.工人必须站在临时设置的脚手板上进行拆卸作业,并按规定使用安全防护用品;八、支撑体系检查和验收本工程承重支模架承重架,项目部应请公司相关部门会同监理公司参加验收。

1、对使用的钢管扣件检查以下内1.1 查看钢管材料产品质量合格证、质量检验报告。

1.2 检查钢管表面的平直度,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。

1.3 钢管必须涂有防锈漆。

1.4 钢管表面锈蚀深度不得大于。

1.5 钢管弯曲变形,各种杆件钢管的端部弯曲不得大于5mm,立杆钢管3-4m长度的弯曲不得大于12mm,长度的不得大于20mm。

1.6 检查扣件厂家的生产许可证、法定检测单位的测试报告和产品质量合格证。

扣件的扭紧力矩抽查率不得少于80%,操作层为100% 。

1.7 旧扣件使用前进行质量检查,有裂缝、变形的禁止使用,出现滑丝的螺栓必须更换。

1.8 新、旧扣件均应进行防锈处理。

相关文档
最新文档
