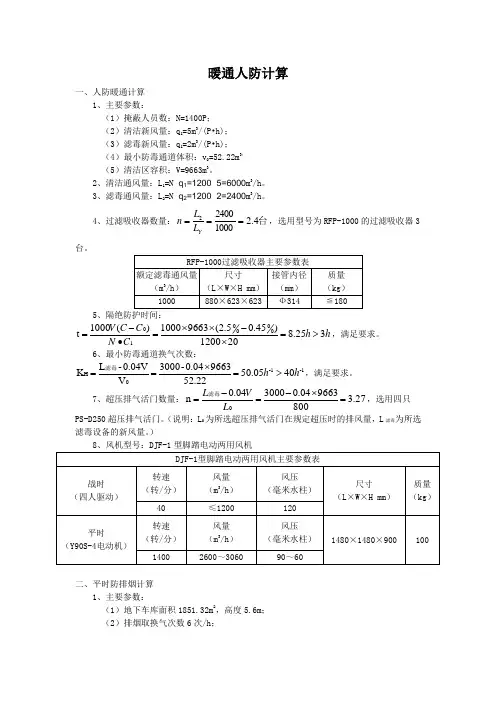

暖通人防计算一、人防暖通计算1、主要参数：（1）掩蔽人员数：N=1400P ；（2）清洁新风量：q 1=5m 3/(P •h)；（3）滤毒新风量：q 1=2m 3/(P •h)；（4）最小防毒通道体积：v 0=52.22m 3；（5）清洁区容积：V=9663m 3。

2、清洁通风量：L 1=N ×q 1=1200×5=6000m 3/h 。

3、滤毒通风量：L 2=N ×q 2=1200×2=2400m 3/h 。

4、过滤吸收器数量：台4.2100024002===Y L L n ，选用型号为RFP-1000的过滤吸收器3台。

RFP-1000过滤吸收器主要参数表额定滤毒通风量（m 3/h ）尺寸（L ×W ×H mm ）接管内径（mm ）质量（kg ） 1000880×623×623Ф314≦1805、隔绝防护时间：h h C N C C V 325.8201200)45.05.2(96631000)(1000t 000010>=⨯-⨯⨯=∙-=，满足要求。

6、最小防毒通道换气次数：1-1-0H 4005.5022.52966304.0-3000V V 04.0-L K h h >=⨯==滤毒，满足要求。

7、超压排气活门数量：27.3800966304.0300004.0n 0=⨯-=-=L V L 滤毒，选用四只PS-D250超压排气活门。

（说明：L 0为所选超压排气活门在规定超压时的排风量，L 滤毒为所选滤毒设备的新风量。

）8、风机型号：DJF-1型脚踏电动两用风机DJF-1型脚踏电动两用风机主要参数表战时（四人驱动）转速（转/分）风量（m 3/h ）风压（毫米水柱）尺寸（L ×W ×H mm ）质量（kg ）40≤1200 120 平时（Y90S-4电动机）转速（转/分）风量（m 3/h ）风压（毫米水柱） 1480×1480×900 10014002600～306090～60二、平时防排烟计算1、主要参数：（1）地下车库面积1851.32m 2，高度5.6m ；（2）排烟取换气次数6次/h ；（3）通风排风取换气次数6次/h，补风取5次/h。

人防及通风计算书-暖通

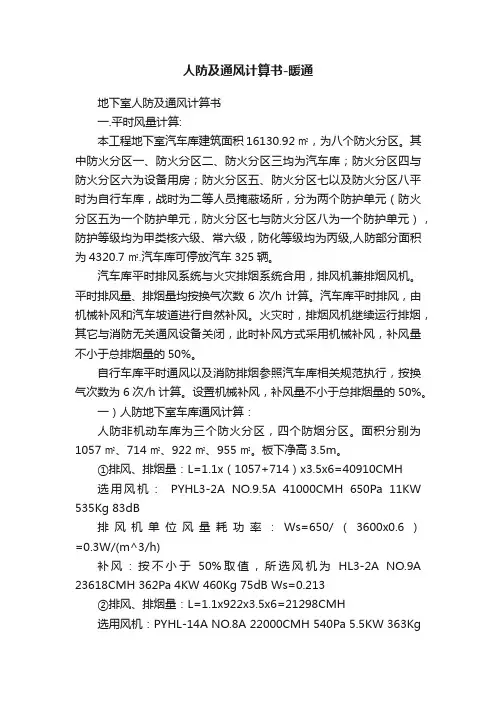

人防及通风计算书-暖通地下室人防及通风计算书一.平时风量计算:本工程地下室汽车库建筑面积16130.92㎡，为八个防火分区。

其中防火分区一、防火分区二、防火分区三均为汽车库；防火分区四与防火分区六为设备用房；防火分区五、防火分区七以及防火分区八平时为自行车库，战时为二等人员掩蔽场所，分为两个防护单元（防火分区五为一个防护单元，防火分区七与防火分区八为一个防护单元），防护等级均为甲类核六级、常六级，防化等级均为丙级,人防部分面积为4320.7㎡.汽车库可停放汽车325辆。

汽车库平时排风系统与火灾排烟系统合用，排风机兼排烟风机。

平时排风量、排烟量均按换气次数6次/h计算。

汽车库平时排风，由机械补风和汽车坡道进行自然补风。

火灾时，排烟风机继续运行排烟，其它与消防无关通风设备关闭，此时补风方式采用机械补风，补风量不小于总排烟量的50%。

自行车库平时通风以及消防排烟参照汽车库相关规范执行，按换气次数为6次/h计算。

设置机械补风，补风量不小于总排烟量的50%。

一）人防地下室车库通风计算：人防非机动车库为三个防火分区，四个防烟分区。

面积分别为1057㎡、714㎡、922㎡、955㎡。

板下净高3.5m。

①排风、排烟量：L=1.1x（1057+714）x3.5x6=40910CMH选用风机：PYHL3-2A NO.9.5A 41000CMH 650Pa 11KW 535Kg 83dB排风机单位风量耗功率：Ws=650/（3600x0.6）=0.3W/(m^3/h)补风：按不小于50%取值，所选风机为HL3-2A NO.9A 23618CMH 362Pa 4KW 460Kg 75dB Ws=0.213②排风、排烟量：L=1.1x922x3.5x6=21298CMH选用风机：PYHL-14A NO.8A 22000CMH 540Pa 5.5KW 363Kg75dB排风机单位风量耗功率：Ws=540/（3600x0.6）=0.25W/(m^3/h)补风：按不小于50%取值，所选风机为HL-14A NO.7.5A 13668CMH 251Pa 2.2KW 295Kg 67dB Ws=0.116③排风、排烟量：L=1.1x922x3.5x6=21298CMH选用风机：PYHL-14A NO.8A 22000CMH 540Pa 5.5KW 363Kg 75dB排风机单位风量耗功率：Ws=540/（3600x0.6）=0.25W/(m^3/h)补风：按不小于50%取值，所选风机为HL-14A NO.7.5A 13668CMH 251Pa 2.2KW 295Kg 67dB Ws=0.116二.战时风量计算:战时为核6级二等人员掩蔽部，分两个防护单元。

人防通风计算书模板(有电站)

人防通风计算书通风计算书一、设计依据1.《人民防空地下室设计规范》(GB50038-2005)2. 《人民防空工程设计规范》(GB50225-2005)3. 《人民防空工程施工及验收规范》(GB50134-2004)4. 《汽车库、修车库、停车场设计防火规范》(GB50067-2014)5. 《车库建筑设计规范》(JGJ100-2015)6. 《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)7. 《人防工程平时使用环境卫生标准》(GB/T 17216-1998)8. 《人民防空工程施工及验收规范》(GB50134-2004)9. 《人民防空工程设计防火规范》(GB50098-2009)10.《人民防空工程防化设计规范》(RFJ013-2010)11. 其它有关规程、规定、技术措施、意见等等。

二、设计计算本工程为平战结合人防工程，位于地下室一层，地下室一层平时为机动车停车库使用，战时转换为4个二等人员掩蔽, 1个移动电站，共4个防护单元，人防总建筑面积6948㎡，属甲类附建式人防工程，防核武器6级，防常规武器6级，防化等级为丙级。

防护单元1战时为二等人员掩蔽部，人防面积1956㎡,可掩蔽队员1300人。

最小防毒通道7㎡，防毒通道净高3.25m。

战时二等人员掩蔽部通风设计计算：清洁式通风量：L=1300x5.1=6630m3/h滤毒式通风量：L=1300x2.1 =2730m3/h防毒通道取换气次数40次。

L=7x3.25x40+1723x3.25x7%=1302m3/hL滤毒=2730m3/h选过滤吸收器3台，RFP型，风量1000 m3/h风机的选择清洁通风进风机风量：L=1300x5.1 x1.1=7293 m3/h滤毒通风风机风量：L=1300x2.1 x1.2=3276 m3/h清洁通风进风机:HL3-2A-NO5AL=7300m³/h,P=500pa,N=2.2kw滤毒通风风机：4-72-3.5AL=3276m³/h,P=1490pa,N=2.2kw战时清洁式排风机，选GXF-B-5.5BL=7000m³/h,P=440pa, N=1.5kw滤毒式，超压排气阀选PS-D250型n=（L滤毒-0.07V有效）/L=（2730-0.07x3.25x1723）/800=2.92，n=3个人员掩蔽部隔绝防护时间计算t=1000V(C-Co)/nC1V--防护单元有效空间体积C-隔绝防护时CO2 允许含量2.5（% ）;C1-每人每小时呼出CO2 量20 （升/h. 人）;Co-隔绝防护前，初始CO2 含量取最大值1.0（%）;n-掩蔽人数;得：t=1000x1723x3.25 x(2.5%-0.45%)/1300/20 =4.42>3（小时）满足要求.不必采取其它措施即可满足隔绝时间要求.最小防毒通道换气次数：n= L滤毒-0.07V有效/ V f=102.3>40，满足要求。

暖通人防设计步骤

地下车库平时通风排烟设计：1、排风量按换气次数6次/时计算（GB50736-2012第6.3.8-3条的条文解释）（车库机械排风系统，排风量按换气次数6次/时计算）战时清洁式通风量按清洁区的换气次数>1次/h 计算。

算体积时高度为实际高度，即面积2000平，高度4.5米时，战时清洁式通风量=2000*4.5*1=9000.2、进风量为排风量的80%~85% （平时可由坡道自然进风，或机械进风，消防时机械补风。

）3、车库消防排烟系统，排烟量按GB 50067-2014表8.2.5计算。

车库平时排风、消防排烟系统为合用系统。

排烟风机采用双速风机，平时排风时，为低速运行；火灾时，自动切换为高速运行。

（人防战时只有通风，不考虑消防）（平时送排风的风量算时车库高超过3米按3米计算）4、消防排烟补风量：汽规8.2.10：汽车库无直接通向室外的汽车疏散出口的防火分区，当设置机械排烟系统时，应同时设置进风系统，且送风量不宜小于排烟量的50%。

也就是消防排烟补风量按不宜小于排烟量的50%来做。

（措施4.11.5条也说的是不小于50%，所以就按不小于50%来做。

）5、每个排烟风口和补风风口大小的确定--就是说一个风口带多大的面积：排风可以大概十几米布一个，然后总风量除以个数，风口风速按三四米。

补风口可以少点，一个能够就用一个都行。

（风管风速：按暖的新规表6.6.3来计算排风的，排烟的不超20就行）。

（风速算法：风量÷3600÷长÷宽）（车库一般都是排烟排风合用的，排风满足了排烟基本都没问题；虽然算的风量排烟要比排风大，但是排风的风速要求小，排风的风速满足了，排烟的不超20就行----也就是说算的时候按排风的算出管径，然后看看排烟的超不超20）。

（排风和排烟合用的系统算风管、风口的长宽的时候都按排风的风量算然后再合一下排烟的风速不超20）(师学院人防：排风的风速一开始小于15，到最后的风管风速取6到12左右即可；送风风速一开始取9或者10，最后的风管风速取到7或者8左右）6、机房大小初提：1-单纯进风机房：3*8或者3*6 2-排风机房、战时进风机房：6*8或6*4 建筑画好了给了自己画着不合适再找他们改。

人防计算

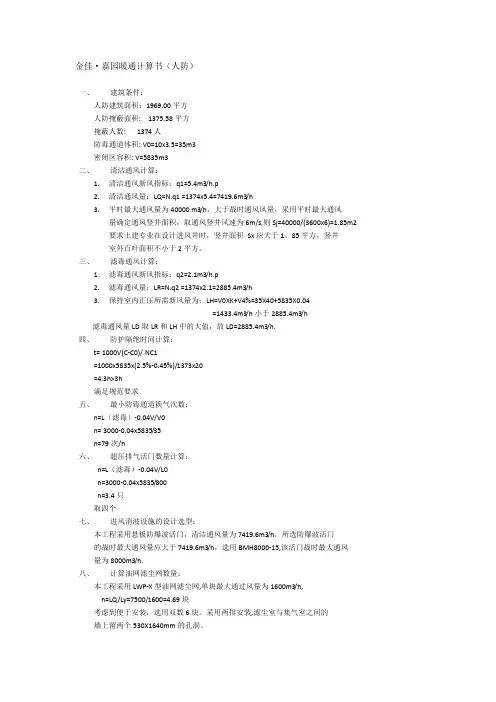

金佳·嘉园暖通计算书（人防）一、建筑条件：人防建筑面积：1969.00平方人防掩蔽面积: 1375.58平方掩蔽人数: 1374人防毒通道体积:V0=10x3.5=35m3密闭区容积:V=5835m3二、清洁通风计算：1.清洁通风新风指标：q1=5.4m3/h.p2.清洁通风量：LQ=N.q1 =1374x5.4=7419.6m3/h3.平时最大通风量为40000 m3/h，大于战时通风风量，采用平时最大通风量确定通风竖井面积，取通风竖井风速为6m/s,则Sj=40000/(3600x6)=1.85m2要求土建专业在设计进风井时，竖井面积Sx应大于1。
