电脑主机构成:1. CPU;2. 主板;3. 硬盘;4. 内存;5. 显卡;6. 声卡;7. 网卡;8. 光驱;9.电源。

电脑机箱主板,又叫主机板、系统板或母板,它分为商用主板和工业主板两种。

主板一般为矩形电路板,上面安装了组成计算机的主要电路系统,一般有芯片部分(BIOS芯片、CMOS 芯片等)、接口部分(COM、LPT、USB、MIDI、IDE、SATA、PS/2等)、扩展槽部分(AGP插槽、PCI插槽、CNR插槽、内存插槽等)。

芯片BIOS芯片:是一块方块状的存储器,里面存有与该主板搭配的基本输入输出系统程序。

能够让主板识别各种硬件,还可以设置引导系统的设备,调整CPU外频等。

BIOS芯片是可以写入的,这方便用户更新BIOS的版本,以获取更好的性能及对电脑最新硬件的支持。

CMOS芯片:是一种低耗电随机存贮器,其主要作用是用来存放BIOS中的设置信息以及系统时间日期。

如果CMOS中数据损坏,计算机将无法正常工作,为了确保CMOS数据不被损坏,主板厂商都在主板上设置了开关跳线,一般默认为关闭。

当要CMOS数据进行更新时,可将它设置为可改写。

为使计算机不丢失CMOS和系统时钟信息,在CMOS芯片的附近有一个电池给他持续供电。

南北桥芯片:横跨AGP插槽左右两边的两块芯片就是南北桥芯片。

南桥多位于PCI插槽的上面;而CPU插槽旁边,被散热片盖住的就是北桥芯片。

北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”。

南桥芯片则负责硬盘等存储设备和PCI之间的数据流通。

南桥和北桥合称芯片组。

芯片组以北桥芯片为核心,一般情况,主板的命名都是以北桥的核心名称命名的。

芯片组在很大程度上决定了主板的功能和性能。

需要注意的是,AMD平台中部分芯片组因AMD CPU内置内存控制器,可采取单芯片的方式,如nⅥDIA nForce 4便采用无北桥的设计。

从AMD的K58开始,主板内置了内存控制器,因此北桥便不必集成内存控制器。

计算机主板图解

计算机主板图解
类型
主要有 Intel 和 AMD 两大品牌,按照性能和价 格又分为不同型号。
3
更换
可以升级或更换 CPU,但需要与主板兼容。
内存
作用
内存是计算机的临时存储器, 用于存储当前正在执行的任务
和程序数据。
类型
主要有 DDR3、DDR4、DDR5 等类型,每种类型又分为不同频 率和容量。
升级
可以增加或更换内存条,但需要与 主板兼容。
01
系统启动流程
系统启动流程是指从按下计算机电源开关到加载操作系统完成的过程

02
系统启动的步骤
系统启动的步骤包括BIOS系统初始化、硬件检测、引导加载程序(
Bootloader)加载、操作系统加载等。
03
系统启动的过程
系统启动过程中,BIOS系统会检测硬件并初始化,然后引导加载程序
会加载并启动操作系统。在操作系统加载完成后,计算机就可以正常
性能提升的策略与建议
性能提升策略
合理分配资源:根据实际需要,合理分配系统资源,如 CPU核心数、内存大小等,以提高系统整体性能。
充分了解硬件性能:在购买和升级硬件之前,需要对硬 件的性能有充分的了解,避免盲目购买和升级。
优化硬件配置:根据实际需求,选择性能更强的硬件配 置,如更高频率的CPU、更大容量的内存等。
开机自检
开机自检程序
开机自检程序是计算机在启动时自动执行的系统检测程序,它检测计算机的硬件和软件配 置。
开机自检的过程
开机自检程序会检测CPU、内存、硬盘、显卡等硬件设备,并检查系统的启动选项和配置 。
开机自检的结果
开机自检程序会根据检测结果给出相应的提示信息,例如启动选项丢失或硬件故障等。

计算机主板图解 ppt课件

计算机主板图解  ppt课件

PPT课件
15
机箱前置面板接头
Power LED HD LED Power SW Reset Speaker
PPT课件
16
外部接口
PPT课件
17
主板上的其它主要芯片
声卡芯片
PPT课件
18
主板上的其它主要芯片
网卡芯片
PPT课件
19
精品主板赏析
PPT课件
20
精品主板赏析
PPT课件
PPT课件
11
PCI-E显卡
PPT课件
12
ATA接口
IDE接口(PATA)
SATA接口
PPT课件
13
电源插口及主板供电部分
PPT课件
14
BIOS
BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输 出系统是一块装入了启 动和自检程序的 EPROM或EEPROM集 成块。实际上它是被固 化在计算机ROM(只读 存储器)芯片上的一组 程序,为计算机提供最 低级的、最直接的硬件 控制与支持
21
PPT课件

8
AGP插槽
AGP图形加速端口是
专供3D加速卡(3D显
卡)使用的接口。它直
接与主板的北桥芯片
相连,且该接口让视
频处理器与系统主内
存直接相连,避免经
过窄带宽的PCI总线
而形成系统瓶颈,增
加3D图形数据传输速
度 PPT课件
9
AGP显卡
PPT课件
10
PCI-E插槽
PCI-E是新一代主板的 标准接口,它提供最高 8G的传输速度,提供 1X、2X、4X、8X、 16X的各种规格,每种 规格均向下兼容

主板结构示意图

主板结构示意图
音频接口
用于连接音频设备,如耳机、音箱等。
PS/2接口
用于连接老式的鼠标和键盘。
USB接口
要点一
USB 2.0接口
传输速率为480Mbps,支持热插拔和即插即用功能。
要点二
USB 3.0接口
传输速率为5Gbps,支持高速数据传输和高清视频传输。
音频接口
麦克风接口
用于连接麦克风,实现语音输入功能。
ITX主板
ITX主板是最小尺寸的主板规格,通常用于 迷你计算机和HTPC。其尺寸为17cm x 17cm。
主板布局
01
CPU插座
内存插槽
02
03
PCI-E插槽
CPU插座是主板上最重要的部分, 用于安装CPU。它位于主板的中 央位置。
内存插槽用于安装内存条,通常 位于CPU插座的两侧。
PCI-E插槽用于安装显卡、声卡、 网卡等扩展卡,通常位于内存插 槽下方。
详细描述
前置音频跳线通常位于主板的上方或下方,连接着前置音频接口和主板上的音频处理芯 片。通过前置音频跳线,用户可以将耳机、麦克风等音频设备连接到计算机上,实现音
频信号的传输。
USB跳线
总结词
USB跳线用于连接主板上的USB接口,提供USB设备的 连接和数据传输。
详细描述
USB跳线通常位于主板的上方或下方,连接着USB接口 和主板上的USB控制芯片。通过USB跳线,用户可以将 USB设备连接到计算机上,实现数据传输和设备控制。
的电源管理芯片,使计算机启动。
重启按钮跳线
总结词
重启按钮跳线用于连接主板上的重启按钮,用于在计 算机运行时重新启动计算机。
详细描述
重启按钮跳线通常位于主板的右下角,与电源开关跳 线相邻。按下重启按钮时,重启按钮跳线将触发主板 上的电源管理芯片,使计算机重新启动。

电脑主板各部件详细图解

电脑主板各部件详细图解

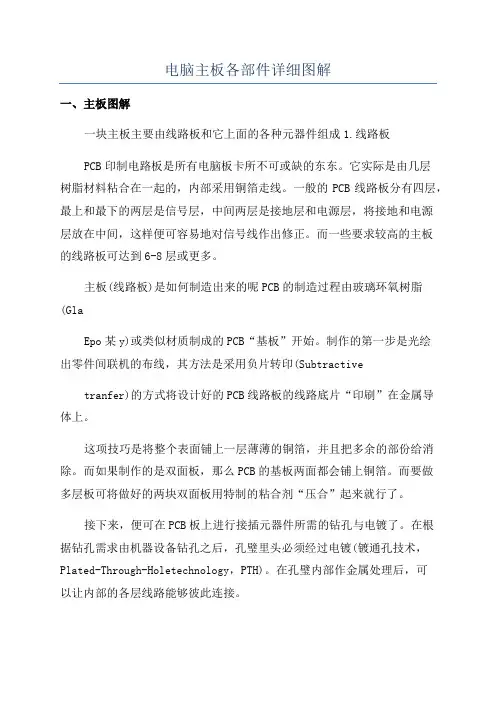

电脑主板各部件详细图解一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢PCB的制造过程由玻璃环氧树脂(GlaEpo某y)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractivetranfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Holetechnology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

此外,如果有金属连接部位,这时“金手指”部份通常会镀上金,这样在插入扩充槽时,才能确保高品质的电流连接。

最后,就是测试了。

测试PCB是否有短路或是断路的状况,可以使用光学或电子方式测试。

电脑主板各部件详细图解(下)

电脑主板各部件详细图解(下)

电脑主板各部件详细图解(下)11.BIOS及电池BIOS(BASIC INPUT/OUTPUTSYSTEM) 基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。

实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序,为计算机提供最低级的、最直接的硬件控制与支持。

除此而外,在BIOS芯片附近一般还有一块电池组件,它为BIOS提供了启动时需要的电流。

常见BIOS芯片的识别主板上的ROMBIOS芯片是主板上唯一贴有标签的芯片,一般为双排直插式封装(DIP),上面一般印有“BIOS”字样,另外还有许多PLCC32封装的BIOS。

早期的BIOS多为可重写EPROM芯片,上面的标签起着保护BIOS内容的作用,因为紫外线照射会使EPROM内容丢失,所以不能随便撕下。

现在的ROM BIOS多采用Flash ROM( 可擦可编程只读存储器),通过刷新程序,可以对Flash ROM进行重写,方便地实现BIOS升级。

目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。

AwardBIOS是由AwardSoftware公司开发的BIOS产品,在目前的主板中使用最为广泛。

AwardBIOS功能较为齐全,支持许多新硬件,目前市面上主机板都采用了这种BIOS。

AMI BIOS是AMI公司出品的BIOS系统软件,开发于80年代中期,它对各种软、硬件的适应性好,能保证系统性能的稳定,在90年代后AMIBIOS应用较少;Phoenix BIOS是Phoenix公司产品,Phoenix BIOS多用于高档的原装品牌机和笔记本电脑上,其画面简洁,便于操作,现在Phoenix已和Award公司合并,共同推出具备两者标示的BIOS产品。

12.机箱前置面板接头机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。

一般来说,ATX结构的机箱上有一个总电源的开关接线(PowerSW),其是个两芯的插头,它和Reset的接头一样,按下时短路,松开时开路,按一下,电脑的总电源就被接通了,再按一下就关闭。

电脑主板各个部位(图解)

电脑主板各个部位(图解)

全程详细图解电脑主板各个部位大家知道,主板是所有电脑配件的总平台,其重要性不言而喻。

而下面我们就以图解的形式带你来全面了解主板。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Hole technology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

此外,如果有金属连接部位,这时“金手指”部份通常会镀上金,这样在插入扩充槽时,才能确保高品质的电流连接。

电脑主板结构图

电脑主板结构图

电脑主板结构图一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB 印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Hole technology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

此外,如果有金属连接部位,这时“金手指”部份通常会镀上金,这样在插入扩充槽时,才能确保高品质的电流连接。

最后,就是测试了。

测试PCB是否有短路或是断路的状况,可以使用光学或电子方式测试。

全面讲解电脑主板构造及原理(图解)

全面讲解电脑主板构造及原理(图解)

全面讲解电脑主板构造及原理(图解)(一)2007-09-04 20:44全面讲解电脑主板构造及原理(图解)(一)2007-09-04 20:44虽然此文较老,但不失为一骗不可多得的经典帖。

希望能对大家有帮助。

大家知道,主板是所有电脑配件的总平台,其重要性不言而喻。

而下面我们就以图解的形式带你来全面了解主板。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Holetechnology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

(整理)电脑主板原理图

(整理)电脑主板原理图

1.主板上的英文字母都代表什么1.L----电感.电感线圈2.C----电容.3.BC---贴片电容4.R----电阻5.9231 芯片-----脉宽6.74 门电路-----它在主板南桥旁边7.PQ----场效应管8.VT 、Q、V----三级管9.VD 、D---二级管10.RN----排阻11. ZD----稳压二极管12.W-----电位器13.IC---稳压块14.IC 、N、U----集成电路15.X 、Y、G、Z----晶振16.S-----开关17.CM----频率发生器(一般在晶振14.31818 旁边)2. 计算机开机原理开机原理:插上ATX 电源后,有一个静态5V 电压送到南桥,为南桥里面的ATX 开机电路提供工作条件(ATX 电源的开机电路是集成南桥里面的),南桥里面的ATX 开机电路将开始工作,会送一个电压给晶体,晶体起振工作,产生振荡,发出波形。

同时ATX 开机电路会送出一个开机电压到主板的开机针帽的一个脚,针帽的另一个脚接地。

当打开开机开关时,开机针帽的两个脚接通,而使南桥送出开机电压对地短路,拉低南桥送出的开机电压,而使南桥里的开机电路导通,拉低静态5V 电压,使其变为0 电位。

使电源开始工作,从而达到开机目的。

(ATX 电源里还有一个稳压部分,它需要静态5V 变为0 电位才能工作)。

3. 主板时钟电路工作原理时钟电路工作原理:3.5 电源经过二极管和电感进入分频器后,分频器开始工作,和晶体一起产生振荡,在晶体的两脚均可以看到波形。

晶体的两脚之间的阻值在450---700 欧之间。

在它的两脚各有1V 左右的电压,由分频器提供。

晶体两脚常生的频率总和是14.318M 。

总频(OSC )在分频器出来后送到PCI 槽的B16 脚和ISA 的B30 脚。

这两脚叫OSC 测试脚。

也有的还送到南桥,目的是使南桥的频率更加稳定。

在总频OSC 线上还电容。

总频线的对地阻值在450---700 欧之间,总频时钟波形幅度一定要大于2V 电平。

电脑主板图解

电脑主板图解

电脑主板图解
主板是计算机的核心组件,它连接着各种硬件设备,如处
理器、内存、显卡、硬盘等。

以下是一个典型的主板的图解:
1. CPU插槽:用于安装处理器,一般是一个长方形插槽。

2. 内存插槽:用于安装内存条,数量和类型根据主板的规
格而定,通常是一排插槽。

3. 扩展槽:用于安装扩展卡,如显卡、声卡、网卡等。


般有PCI插槽、PCI-E插槽等。

4. IO接口:提供计算机外部设备连接的接口,如USB接口、音频接口、网口等。

5. CMOS芯片:存储主板的BIOS设置信息,用于启动计
算机时读取。

6. 电源接口:用于连接电源。

7. 芯片组:包含北桥和南桥芯片,负责连接处理器、内存、显卡等设备。

8. SATA接口:用于连接硬盘、光驱等SATA设备。

9. IDE接口:用于连接PATA设备,如旧式硬盘、光驱等。

10. BIOS芯片:存储主板的基本输入输出系统,负责计算
机启动时的初始化设置。

11. BIOS电池:供电给CMOS芯片,以保持BIOS设置的稳定。

这只是一个常见主板的图解,不同型号和品牌的主板可能
会有一些差异。

电脑主板各部件详细图解[P]

电脑主板各部件详细图解[P]

电脑主板各部件详细图解[21P]大家知道,主板是所有电脑配件的总平台,其重要性不言而喻。

而下面我们就以图解的形式带你来全面了解主板。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated- Through-Hole technology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

此外,如果有金属连接部位,这时“金手指”部份通常会镀上金,这样在插入扩充槽时,才能确保高品质的电流连接。

电脑主机板详细解剖图

电脑主机板详细解剖图

电脑主机板详细解剖图(清洗电脑有用)分类:硬件知识| 转自帅龙55 | 被7人转藏| 2010-01-04 09:42:38来“口袋推推”看有多少人在关注你!大家知道,主板是所有电脑配件的总平台,其重要性不言而喻。

而下面我们就以图解的形式带你来全面了解主板。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Hole technology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

1主板架构讲解

1主板架构讲解

18
AMD K8
PCB板
印刷電路板:Print Circuit Board
4層板包括主信號層、接地層、電源層、輔信號層 6層板比四層板多了內信號層和電源層 8層板
晶片組
晶片組(Chipset)是主機板的核心組成局部 分為北橋晶片和南橋晶片 目前主要的廠商有 Intel AMD NVIDIA SIS
DDR2 61.68mm 47%
DDR4
DDR3 53.88mm 41% DDR4 61.68mm 47%
DDR DDR2
DDR3
硬碟
硬碟由一個或多個鋁制或 玻璃制的碟片組成 它屬於外記憶體 資料存入後永久存儲 主要廠商有:
日立 三星 希捷 西部數據等
光碟機
光碟機就是光碟驅動器 光碟機可分為 CD-ROM驅動器 DVD光碟機 康寶〔COMBO〕 燒錄機 HD DVD光碟機 藍光(Blu-ray)光碟機
主機板架構講解
部門:工程部產品工程課
審核:
製作人:餘小駿
製作日期
PC總體介紹 主機板的類型 主機板上的元件 插槽及介面類別型 匯流排介紹
目錄
2021/5/18
2
PC的定義
PC (Personal Computer)個人電腦,又稱個人電腦 在機型上分為 桌上型電腦 筆記型電腦 在系統上分為 IBM整合制定的IBM PC/AT系統標准〔WINXP、 WIN7、WIN8、WIN10等〕 蘋果電腦所開發的IOS系統
SATA介面
介面 - FLOPPY 介面
FLOPPY 介面是軟盤機介面
是一種的平行傳輸介面
FLOPPY大小多為3.5英寸 FLOPPY容量1.44MB
FLOPPY
IDE
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电脑主板图文详解认识主机板「主机板」(Motherboard)不算电脑里最先进的零组件,但绝对是塞最多东西的零组件。

事实上,现在新的主机板简直像怪物,上面可能有数十个长长短短、大大小小、圆的方的、各式各样的插槽。

即使我已经见过不下百张的主机板,仍然会惊讶于一张板子怎么能塞这么多东西,更可怕的是,东西还一年比一年多。

平台的概念在电脑零件组中,主机板扮演的是一个「平台」(Platform)的角色,它把所有其他零组件串连起来,变成一个整体。

我们常说CPU像大脑一样,负责所有运算的工作,而主机板就有点像脊椎,连接扩充卡、硬盘、网络、音效、键盘、鼠标器、打印机等等所有的周边,让CPU可以掌控。

所以玩电脑的人,常会在意「板子稳不稳」,因为主机板连接的周边太多,若稳定性不够就容易出现各种灵异现象。

CPU不够快,顶多人笨一点算得慢,但脊椎出毛病就不良于行了。

当然,CPU还是最重要的零件,CPU挂了,就像本草纲目所记载的:「脑残没药医」。

目前全世界最大的主机板厂通通都在台湾(生产线当然在大陆),所以一定要好好认识一下台湾之光,但就像最前面说的,现在主机板上实在塞太多东西,每个插槽都是一种规格,有自己的历史和技术。

这篇主要是讲一个「综观」,各插槽的技术会在对应零组件里详细说明,出现一堆英文缩写请别在意。

废话不多说,我们挑一张目前最新的主机板做介绍,大家一起感谢微星提供两张P35 Platinum供小弟任意解体,幸好,在本专题中没有一张主机板死亡。

主机板外观这是目前新的主机板的模样,看起来密密麻麻跟鬼一样。

你电脑里装的可能没这么高级,花样也不一定这么多,但某些东西是每一张主机板都会有的。

先把一定会有的东西框出来标号,依序做介绍。

1.CPU插槽(CPU Socket):首先,主机板一定有个插槽放CPU,不同的主机板通常会有不同的CPU插槽造型,以支持不同的CPU,而即使插槽造型一样,主机板也不一定都能支持,这跟CPU或主机板的世代交替,或是厂商自己划分产品定位有关。

而在照片左端有一个八个洞白色插槽,那是给CPU 供电用的。

这是插上电源插头之后的样子,在CPU的章节有提到,现在高阶CPU的耗电TDP非常高,所以要有专门的电源模组,特别给CPU用。

另外,CPU是很精密的电子零件,它有固定范围的工作电压,过高过低都会伤到CPU,所以CPU插槽旁边都会布满一颗颗的小圆柱(照片中银色紫色交错的东西)。

这些「电容」的作用像小型的电池,当输入电压较高时就存贮电力,输入电压较低时就释放电力,而快速的存贮和释放,会让供电保持在一个较稳定的环境,而不是上上下下的暴风雨。

喜欢超频的玩家会很在意这些电容,因为这是稳定电压的零件之一,可提高电源的纯净度,玩家会讲究电容的造型(固态或电解)、厂牌(日系或台系),甚至是安装(插件式或SMD式)的方法,为的就是给CPU最稳定的环境,达到超频的爽度。

※但要注意,稳压不是只有电容在做,而是要搭配其他零件(如电容旁边的R25方块,电感)和整体线路,不一定用上高级电容就保证有高级电源,最重要的还是主机板的线路设计方式。

而现在主机板常常标榜的「分相」,就是把供电的电流和电压分开成数个,比如原本输入120W,可拆成四相各30W,由于每一相的负载较低,比较容易保持供电的稳定度。

一般说来分相愈多,电源的环境就愈好,但这并非绝对,设计功力还是最重要的。

而要看分几相,可以数一下电容或电感的个数,电容数除二或电感个数通常就是相数,但这只是「通常」,依然不是绝对,照片中的主机板是四相电源。

2.存贮器插槽(DRAM Slot):在第0篇的总论就有提到了,这长条状的插槽就是插存贮器用的,一般主机板会有2~4条,或更多,紧邻着CPU和北桥芯片。

3.北桥芯片(Northbridge):北桥是主机板上最重要的芯片,负责连接CPU、存贮器和显示卡,通常中阶以上的主机板都会在北桥上装散热片或风扇,因为它就像CPU一样会发热。

照片中是拆下散热器后的模样,紫色的东西可能是散热用的贴纸,我不敢硬抠下来,不过北桥就和CPU一样,都是一颗芯片。

4.南桥芯片(Southbridge):南桥是主机板上的老二,和北桥互连并连接其他周边,我们熟知的主机板「功能」大多来自南桥,比如USB、网络、音效、SATA/IDE硬盘,都是从南桥连出来的。

它也是一颗芯片,照片中看起来好像比北桥还大,那只是芯片制程和封装的造型不同。

现在主机板为了差异化,有时南北桥都会做散热片,甚至还兼做造型,让南北桥与CPU 旁的稳压线路全部连在一起做散热。

当然,通常只有高阶产品才会这样做,入门主机板黏个散热片就算很有义气了。

5.扩充卡插槽(Expansion Card Slot):虽然某些主机板已经内建了「所有」必要的东西,比如网络、音效、甚至显示芯片,但还是有扩充的需求,这些插槽就是拿来装别的卡,比如插上电视卡就可以在电脑上看天下第一味,或是插无线网卡,让桌上型电脑也能无线化。

而最常见的,就是插一张显示卡。

这是显示卡插上PCI-Express插槽,网络卡插上PCI插槽的样子。

PCI-Express或PCI 都是扩充卡的插槽造型,从名字也看得出来,PCI-Express比较先进。

6.硬盘/光驱插槽(IDE、SATA):蓝色小插槽和黄色长一堆针的,都是连接硬盘或光驱用的,蓝色的是SATA、黄色的是IDE(或叫PATA),现在IDE通常只有光盘在用了,硬盘几乎快全面转换到SATA了。

左边那堆黄绿红的小针脚是连接机壳用的,比如机壳上的USB、电源键、灯号等等,这部分的安装通常要参考主机板说明书,每一张主机板的针脚并不固定。

SATA和IDE的排线,很明显看的出来SATA的插拔方便多了。

7.整合周边(Integrated Peripherals):这些主机板本身功能的输出输入口。

USB和网络插孔应该认得出来,右边六个洞是音讯输出和输入,左边两个圆的是PS/2,插旧型的键盘和鼠标器,其他光纤输出(音讯)、eSATA (外接硬盘)、IEEE 1394(周边)的位置如图所示。

8.BIOS:那个看起来像水银电池的东西,嗯....就是电池。

用来供电给BIOS,存贮主机板的设置和时间,就算电源拔掉,资料也可以保留很长一段时间。

至于BIOS(Basic Input/Output System),有点像是主机板内建的「软件」,用来辨识主机板上的各式装置,调整各种设置,再交给操作系统启动,BIOS是开机过程中的第一步,BIOS辨识完毕之后再给操作系统接手。

BIOS软件通常放在一个很小的Flash ROM存贮装置(可以刷BIOS更新内容),照片中贴着绿色贴纸的就是,和旁边的插槽相比真的超小。

电脑开机时可能会秀这样的图形或文字,通常一闪而过,但一定会显示按什么键可以进入BIOS设置,一般是按DEL或F1。

早期的BIOS可以用一个方法「定住」,就是把键盘线拔掉,BIOS就会停在一个错误信息,可以仔细看清楚,但现在不一定管用了,只能用各位高超的动态视觉,或是按「Pause」键停住。

哈!突然想到一个关于BIOS的冷笑话,很久很久以前,随插即用的USB键盘还没那么普及时,BIOS预设若没抓到PS/2键盘就会停住,然后出现「keyboard not present , please press F1 key to continue」,请按F1键继续。

[b][size=3]这是最常见的BIOS画面,现在BIOS不止拿来做基本的硬件设置,最重要功能已经变成是超频了,BIOS也是各家主机板厂差异化的主要部分,之后我们会有完整一个章节来介绍BIOS。

9.电源输入(ATX Power Connector):南北桥要吃电、存贮器要吃电、显示卡要吃电,就连USB也要吃电(虽然不多),而电就从这个20或24针的电源插座进来,供电给整张主机板。

这插槽是给电源供应器插的地方,就像主机板其他有电源输入的地方一样,旁边一定有电容排排站。

主机板基本结构看完这一堆,应该不难想像主机板上到底塞了多少东西,这里写的还是简化过的,内建显示、音效Codec和网络Phy芯片还没提到呢!但这只是主机板的第一篇而已,之后会在「北桥」和「南桥」篇另外解说。

说到南北桥,其实上面所有的东西可以简单的分割成三大部分,主机板就是由「CPU」、「北桥」和「南桥」组合而成,其中南北桥芯片合称「芯片组」(Chipset)。

只要把CPU想成大脑,芯片组的北桥和南桥则是脊椎的两个部分,一切就不难理解了。

我把CPU装上主机板,并把南北桥的散热器拔掉,露出芯片。

是不是有一种「三位一体」的神力流贯你全身的感觉?(有才怪......)标上框线和箭头,应该清楚多了。

这就是一个「平台」的结构图,会叫北桥和南桥,是因为画这种结构图时,北桥都会在上面,南桥在下面。

以最快的方法解释:北桥连接高速周边,传输速度以每秒数GB来计算的,比如CPU(8~10 GB/s)、存贮器(8~10 GB/s)、显示卡(8 GB/s);而南桥连接慢速周边,传输速度以每秒数MB来计算,比如硬盘(375 MB/s)、USB(60 MB/s)、PCI(133 MB/s)、网络、音效等等。

换句话说,北桥直接影响电脑的「效能」,南桥决定电脑的「功能」。

所以,当你从USB随身碟读一个资料,资料就从USB → 南桥→ 北桥→ 存贮器→ CPU。

而连接北桥和南桥之间的通道,则依芯片组厂商的设计而不同,Intel过去是用专属的Hub Link,新的芯片组则用标准化的PCI-Express,至于NVIDIA 和AMD则习惯用HyperTransport。

由于北桥最重要的就是存贮器控制器,有时也叫Memory Controller Hub,南桥是各式输出入周边,所以也叫I/O Controller Hub,你想绕英文我不反对,但我自己是习惯南北桥的称呼啦!(PS:MB是MegaByte,GB则是GigaByte = 1024 MB。

)结语虽然一般主机板通常会有南北桥,但没有规定说这两颗芯片不能塞在一起变一颗,尤其AMD最近的CPU都内建存贮器控制器,把北桥最重要的功能转移到CPU 内,这让芯片组的设计变得非常好玩,北桥可以变南桥,横跨世代完全利用。

在接下来的北桥和南桥篇,会有更完整的平台升级和周边I/O的介绍。

界线模糊的北桥和南桥当初规画这一系列教学文章时,我最怕的就是写到南北桥芯片组的部分。

一方面是芯片组产品又乱又复杂,有点不知如何下手,在楼上的认识主机板里就讲到,主机板是把电脑里所有零组件兜在一起的平台,所以芯片组的规格一定会扯到所有零组件和周边的规格,而每项规格都是十几年演变的成果,真的要细写,这篇大概十万字都写不完。

仔细考虑之后,决定还是以芯片组的大方向着手,至于细部规格实在太多,所以稍微简单介绍就好,在各零组件的章节都还会再讲到。

相关文档
最新文档
