xsc5温控仪表操作说明

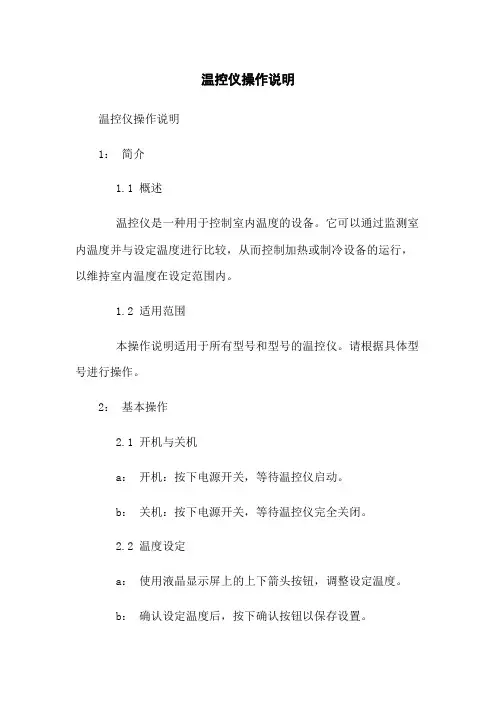

温控仪操作说明
温控仪操作说明温控仪操作说明1：简介1.1 概述温控仪是一种用于控制室内温度的设备。
它可以通过监测室内温度并与设定温度进行比较，从而控制加热或制冷设备的运行，以维持室内温度在设定范围内。
1.2 适用范围本操作说明适用于所有型号和型号的温控仪。
请根据具体型号进行操作。
2：基本操作2.1 开机与关机a：开机：按下电源开关，等待温控仪启动。
b：关机：按下电源开关，等待温控仪完全关闭。
2.2 温度设定a：使用液晶显示屏上的上下箭头按钮，调整设定温度。
b：确认设定温度后，按下确认按钮以保存设置。
2.3 工作模式选择a：使用液晶显示屏上的模式选择按钮，切换工作模式。
b：根据需求选择自动、手动或定时工作模式。
3：高级功能3.1 定时功能a：使用液晶显示屏上的定时设置按钮，进入定时设置模式。
b：设置温控仪的开关时间，并按下确认按钮以保存设置。
3.2 温度校准a：使用液晶显示屏上的设置菜单按钮，进入设置菜单。
b：找到温度校准选项，并按照菜单提示进行操作。
3.3 报警设置a：使用液晶显示屏上的设置菜单按钮，进入设置菜单。
b：找到报警设置选项，并按照菜单提示进行操作。
4：维护与安全4.1 清洁温控仪使用一段时间后，可能会积累灰尘或污垢。
请使用柔软的布进行清洁，避免使用含有酸碱物质的清洁剂。
4.2 维修与保养除非有专业技术人员指导，否则不要自行拆卸或修理温控仪。
如遇故障，请联系售后服务部门进行维修。
5：附件本文档无附件。
6：法律名词及注释- 温控仪：温度控制器的简称，是指根据预先设定的温度范围，监测并控制室内温度的设备。
- 液晶显示屏：一种采用液晶技术制成的显示屏，通常具有高清晰度和低功耗的特点。
温控器说明书
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
温控仪使用说明书
温控仪使用说明书一、引言温控仪是一种用于控制温度的装置，能够实时监测环境温度并进行相应的控制。
本使用说明书旨在帮助用户正确使用温控仪，并了解其相关功能和操作方式。
二、产品概述温控仪是一款智能温度控制设备，具有以下特点：1. 高精度：温控仪采用先进的温度传感器，能够实时准确地测量环境温度。
2. 安全可靠：温控仪配备多重安全保护机制，如温度过高自动断电、电流过载保护等，确保使用过程中的安全。
3. 易操作：温控仪采用人性化设计，具有简单易懂的操作界面，方便用户快速上手使用。
4. 多功能：温控仪不仅可以控制环境温度，还能进行定时开关、温度调整等功能。
三、产品外观及配件1. 外观：温控仪外形简洁、美观，采用优质材料制作，手感舒适。
2. 屏幕：温控仪配备高清LCD屏幕，能够清晰显示当前温度和设置参数。
3. 按钮：温控仪设有几个简单易用的按钮，用于切换菜单和进行参数设置。
4. 电源线：温控仪附带一根标准电源线，用于连接电源。
5. 说明书：本产品配有一本详细的使用说明书，用于指导用户正确操作温控仪。
四、使用方法1. 连接电源：将温控仪的电源线插入电源插座，并确保电源开关处于关闭状态。
2. 开机：按下电源开关，温控仪将进入开机状态，屏幕上将显示当前室内温度。
3. 菜单切换：按下菜单切换按钮，可以切换不同的功能菜单。
4. 参数设置：在相应的菜单中，使用上下左右按钮选择需要设置的参数，然后按下确认按钮进行设置。
5. 温度调整：在温度调整菜单中，使用上下按钮可以调整所需的目标温度，再次按下确认按钮即可保存设置。
6. 定时功能：如果需要定时开关温控仪，可以进入定时设置菜单，按照屏幕提示进行相应设置。
7. 关机：长按电源开关，温控仪将进入关机状态，同时断开电源。
五、注意事项1. 请勿将温控仪暴露在潮湿、高温、高压、腐蚀性环境中。
2. 使用前，请先阅读本使用说明书，并按照操作指南正确操作。
3. 请避免温控仪受到冲击、摔落或挤压，以免损坏。
温控器使用说明
中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（）温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。
✍模式选择：开机状态下，按“”键进行工作模式切换。
液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。
✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。
在“自动”模式下，风速自动换档。
即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。
当室温达到设置温度时，关闭电动阀和风机。
✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。
时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。
✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。
✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。
✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。
✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。
温控器设置说明(1)
在温控器关闭的状态下操作
同时按住M键和调节风速键
当屏幕出现闪烁的数字时就可以调节了。
第一项的1代表序号1，后面是温度补偿的调节，当实际温度与屏幕显示的室温不一致时可以通过上下键来调节补偿显示的温度，使屏幕显示
的实际温度与环境的温度一致。
按M键可以进入第二项，第二项代表的意思是冷风的下限，就是当空调吹冷风时，温度调节最低可以调到10度，再往下调就没反应了，（备注：调节时候应快速调节，如无动作三秒后屏幕自动关闭，只能回到第一步重新操作。
）
按M键进入第三项，第三项为暖风的上限，意思正好和第二项相反，当空调吹暖风的时候，温度最高可以调到30度，再往上按就没有变化了。
如温控器的冷风下限和暖风上限不是这两个温度，请按照此步骤调至此温度。
上下限必须为此两项值
按M键进入下一项，此项为温控器地址码的调节，（既：右下角显示的10 33.）此项为调节地址前项码，当客房只有一个温控器时，地址必须为10 33.当客房有两个温控器时第一个温控器的地址码为10 33，第二温控器的地址为10 34. 数量再增加以此类推。
按M键进入下一项，此项为地址码的尾项调节。
（既右下角显示的10 33. 33这一数字的调节。
）
当屏幕出现下图的字样，且能开机时，
表示温控器面板已经锁住，可以同时按住温度调节的上下键3秒，便可以解锁。
另附：当调节的温度大于室温时，必须将吹风调至暖风。
当调节的温度小于室温时，必须将吹风调至冷风。

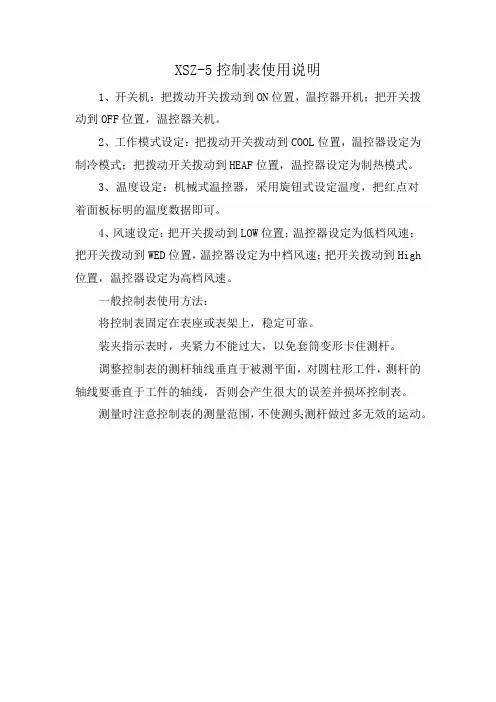

XSZ-5控制表使用说明
XSZ-5控制表使用说明
1、开关机：把拨动开关拨动到ON位置，温控器开机；把开关拨动到OFF位置，温控器关机。
2、工作模式设定：把拨动开关拨动到COOL位置，温控器设定为制冷模式；把拨动开关拨动到HEAF位置，温控器设定为制热模式。
3、温度设定：机械式温控器，采用旋钮式设定温度，把红点对
着面板标明的温度数据即可。
4、风速设定：把开关拨动到LOW位置；温控器设定为低档风速；把开关拨动到WED位置，温控器设定为中档风速；把开关拨动到High 位置，温控器设定为高档风速。
一般控制表使用方法：
将控制表固定在表座或表架上，稳定可靠。
装夹指示表时，夹紧力不能过大，以免套筒变形卡住测杆。
调整控制表的测杆轴线垂直于被测平面，对圆柱形工件，测杆的轴线要垂直于工件的轴线，否则会产生很大的误差并损坏控制表。
测量时注意控制表的测量范围，不使测头测杆做过多无效的运动。
温度控制仪的操作规程(3篇)
第1篇一、设备准备1. 确认温度控制仪已正确连接电源，且电源开关处于关闭状态。
2. 检查温度控制仪的传感器是否完好，并与被测物体正确连接。
3. 确认温度控制仪已安装并固定在稳定的位置，避免震动和倾斜。
二、操作步骤1. 开启温度控制仪电源，等待设备初始化。
2. 设置温度控制仪的温度设定值：a. 按下“设定”键，进入设定模式。
b. 使用“加”、“减”键调整温度设定值。
c. 确认设定值后，按下“确认”键，退出设定模式。
3. 设置温度控制仪的工作模式：a. 按下“模式”键，选择所需的工作模式（如：恒定温度、定时加热、定时冷却等）。
b. 使用“加”、“减”键调整工作模式。
c. 确认工作模式后，按下“确认”键，退出设定模式。
4. 检查温度控制仪的报警设置：a. 按下“报警”键，进入报警设置模式。
b. 使用“加”、“减”键调整报警温度。
c. 确认报警温度后，按下“确认”键，退出设定模式。
5. 启动温度控制仪：a. 确认所有设置完成后，按下“启动”键，开始工作。
b. 温度控制仪开始根据设定值进行温度控制。
6. 监控温度控制仪的工作状态：a. 观察温度控制仪显示屏，了解当前温度、设定温度、报警温度等信息。
b. 如有异常情况，及时调整设定值或停止工作。
三、注意事项1. 温度控制仪在运行过程中，禁止触碰传感器、加热器等部件，以免发生危险。
2. 在调整温度设定值时，请确保温度设定值在设备允许的工作范围内。
3. 温度控制仪运行时，禁止将其放置在易燃、易爆、腐蚀性等有害环境中。
4. 温度控制仪运行过程中，如需停止工作，请先关闭“启动”键，再关闭电源开关。
5. 定期检查温度控制仪的传感器、加热器等部件，确保设备正常运行。
6. 如发现设备故障，请立即停止使用，并联系专业人员进行维修。
四、维护保养1. 定期清洁温度控制仪的显示屏、按键等部件，保持设备整洁。
2. 定期检查温度控制仪的电源线、传感器线等连接线，确保连接牢固。
3. 按照设备说明书进行定期维护保养，确保设备正常运行。
温控仪的说明书
运行状态
0～2
设定为 1
Loc
参数密码锁
0～9999
密码设置，初始值 655
F1
现场参数 1
None～run
/
F2
现场参数 2
None～run
/
F3
现场参数 3
None～run
/
F4
现场参数 4
None～run
/
F5
现场参数 5
None～run
/
F6
现场参数 6
None～run
/
F7
现场参数 7
None～run
/
F8
现场参数 8
None～run
/
M5 为保持参数。定义为输出值变化 5％时，控制对象基本稳定后测量值与变化前测量值的差 值。同一系统的 M5 参数一般会随测量值有所变化，所以应取工作点附近为准。M5 参数值主要决 定调节算法中积分作用，和 PID 调节的积分时间类似。M5 值越小，系统积分作用越强。M5 值越 大，积分作用越弱。
85避免强腐蚀气体供电电源85265vac50hz60hz绝缘电阻100m500vdc电源输入输出与地之间功耗10w三仪表面板及操作说明1仪表面板说明out输出指示灯run手动运行状态指示灯pv测量值显示窗口sv设定值显示窗口设定键set移位键数据减少键数据增加键sp1报警指示灯sp2报警指示灯12仪表端子接线四输入信号方式及类型1配用标准热电偶热电阻分度号kswretejbnpt100cu50分辨率11111111101测量范围0130001600023002003500100001000600180001300200600150150配用传感器镍铬镍硅热电偶铂铑10铂热电偶钨铼325热电偶铜铜镍康铜镍铬铜镍热电偶铁铜镍康铜铂铑10铂铑6热电偶镍铬硅镍硅热电偶铂热电阻r0100铜热电阻r0502输入类型代码表in01234输入规格k2001300s501700wre02300t200350e01000in5672021输入规格j01000b01800n01300cu5050150pt1002006002五仪表使用和操作1测量状态仪表安装应进行正确接线检查无误后上电仪表自检后进入测量值显示状态
XSC5PID调节仪使用说明书
12种报警方式，通过设定选择。具备延时报警功能
继电器输出：触点容量220V AC，3A
OC门输出（订货时注明）：电压小于30V，电流小于50mA
3.4
电源：85V~265V AC，功耗小于7VA
10V~36V DC，功耗小于5VA
其它电源规格以随机说明书为准
3.5
工作环境：0℃~50℃，湿度低于90%R.H
1、概述………………………………………………. 1
2、型号规格…………………………………………. 2
3、技术规格…………………………………………. 5
3.1输入规格…………………………………………………….. 5
3.2调节方式…………………………………………………….. 5
3.3输出规格…………………………………………………….. 5
XSC5系列PID智能调节仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、通讯和控制。
采用先进的PID智能控制算法，抗超调，具备自整定（AT）功能。
误差小于0.2%F·S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度。
适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型。
C2：电压输出（0~5）V、（1~5）V
C3：电压输出（0~10）V
C4：固态继电器驱动电压输出
C5：可控硅无触点常开式输出
C6：可控硅过零触发输出
C7：继电器触点开关输出
7：变送输出
A0：无输出
A1：电流输出（4~20）mA、（0~10）mA或（0~20）mA
A2：电压输出（0~5）V、（1~5）V
5.3参数设置说明………………………………………………. 19
XSC5PID调节仪使用说明书
XSC5PID调节仪使用说明书目录1、概述 (1)2、型号规格 (2)3、技术规格 (5)3.1 输入规格 (5)3.2 调节方式 (5)3.3 输出规格 (5)3.4 电源规格 (6)3.5 其它性能指标 (6)4、安装与接线 (8)5、操作 (16)5.1 面板及按键说明 (16)5.2 显示状态说明 (18)5.3 参数设置说明 (19)5.4 控制设定值及报警设定值的设置方法 (19) 5.5 密码设置方法 (20)5.6 其它参数的设置方法 (20)6、参数一览表 (22)7、功能及相应参数说明 (27)7.1 测量及显示 (27)7.2 自整定及控制 (28)7.3 报警输出 (32)7.4 变送输出 (35)7.5 仪表调校 (35)7.6 通讯接口 (36)7.7 输入信号故障处理 (38)8、抗干扰措施 (38)9、常用非标准功能 (40)10、常见问题及解决办法 (41)概述1、概述XSC5系列PID智能调节仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、通讯和控制。
采用先进的PID智能控制算法，抗超调，具备自整定（A T）功能。
误差小于0.2%F·S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度。
适用于电压、电流、热电阻、热电偶、m V、电位器、远传压力表等信号类型。
3点报警输出，可选择12种报警方式，报警灵敏度独立设定。
具备延时报警功能，有效防止干扰等原因造成误报。
全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
独有的控制权转移功能使计算机可以直接控制仪表的报警输出、控制输出和变送输出。
多种外形尺寸和面板形式可供选择。
良好的软件平台，具备二次开发能力，能够满足特殊的功能需求。
提供测试软件，组态软件和应用软件技术支持。
产品获得权威机构电磁兼容(EMC)检验证书。
温控仪操作说明范文
温控仪操作说明范文一、温控仪概述温控仪是一种用于监控和控制温度的设备，广泛应用于各类实验室、工厂、办公室等场所。
温控仪可以通过调整设定的温度值，控制温度传感器进行反馈，进而调节加热或制冷设备，以达到预设的温度范围。
本文将详细介绍温控仪的操作步骤和注意事项。
二、温控仪的使用前准备在使用温控仪之前，需要进行以下准备工作：1.将温控仪放置在干燥、通风良好的位置，并确保周围无高温、高湿度等影响仪器正常运行的因素。
2.确保温控仪与电源连接稳定，并接地良好，以避免因电流过大造成仪器短路或烧毁。
3.验证温控仪的温度传感器是否连接正确，且与被控温度设备连接可靠。
4.打开温控仪面板上的电源开关，确认仪器处于正常工作状态。
三、温控仪的基本操作步骤1.温度设置a.打开温控仪的显示屏幕，切换到温度设置界面。
b.通过方向键选择温度调节模式（手动或自动）。
c.通过数字键盘输入目标温度值，按确认键保存设置。
d.温控仪会自动调节温度设备的功率输出，使温度达到设定值。
2.时间设定a.在温控仪的显示屏幕上，切换到时间设置界面。
b.通过方向键选择时间调节模式（定时或循环）。
c.通过数字键盘输入时间数值，按确认键保存设置。
d.温控仪会按照设定的时间模式进行温度调节操作。
3.报警设置a.进入温控仪的报警设置界面。
b.通过方向键选择报警类型（温度过高或温度过低）。
c.输入报警的上限和下限数值，按确认键保存设置。
d.温控仪在温度超出限定范围时会自动报警，提醒用户及时采取措施。
4.开启和关闭a.温控仪的操作面板上有开启和关闭按钮。
b.按下开启按钮，温控仪会开始工作，根据设定的温度和时间进行调节。
c.按下关闭按钮，温控仪会停止工作，并切断与温度设备的连接。
四、温控仪的注意事项1.运行环境：温控仪适用于室温范围内的工作环境，不宜在高温或高湿度环境下使用。
2.电源连接：确保温控仪与电源连接正确，接地可靠，避免电流过大造成设备损坏。
3.温度传感器：确保温度传感器连接正确，避免因连接错误导致的温度误差。
温控仪操作说明范文
温控仪操作说明范文第一部分：产品介绍温控仪是一种用于测量和控制温度的设备，广泛应用于各种家用和工业领域。
它通过传感器感知环境温度，并通过控制装置调整加热和冷却设备的工作，以维持设定的温度范围。
本操作说明将详细介绍温控仪的功能、使用方法和注意事项，以帮助用户正确操作和维护温控仪。
第二部分：功能说明1.温度测量：温控仪配备了高精度温度传感器，可准确测量环境温度。
2.温度控制：通过设定目标温度和温度调节范围，温控仪可以自动控制加热和冷却设备的工作，以保持设定温度范围内的稳定温度。
3.温度显示：温控仪的显示屏可以实时显示环境温度和设定温度，方便用户随时了解当前温度情况。
4.报警功能：当环境温度超出设定温度范围时，温控仪会发出声音和闪烁警示灯，提醒用户温度异常。
第三部分：使用方法1.连接设备：将温控仪与加热和冷却设备进行连接。
确保连接稳固可靠，并按照设备说明书连接正确。
2.打开电源：将温控仪插入电源插座，并按下电源按钮，待显示屏亮起后即可正常使用。
3.设置温度范围：通过操作控制面板上的按钮，设定目标温度和温度调节范围。
确保设定范围合理，并根据需要进行调整。
4.启用温控功能：按下温控功能按钮，开始温控仪的自动工作。
此时，温控仪将根据设定的温度范围来调整加热和冷却设备的工作。
5.监测温度：通过显示屏上的数字显示，用户可以实时监测环境温度和设定温度。
确保温度符合要求，并根据需要进行调整。
6.注意报警：如果温控仪发出警示声音和闪烁灯光，表明环境温度已经超出设定的温度范围。
此时，用户应立即检查设备，确认问题原因，并采取相应措施。
第四部分：注意事项1.安装位置：温控仪应安装在通风良好、避免阳光直射和有较少振动的地方，以确保传感器和仪器的稳定工作。
2.周围环境：避免将温控仪暴露在高温、高湿度、腐蚀性气体等恶劣环境中，以免损坏设备。
3.温度范围：确保设定的温度范围合理，如果超出温控仪的最大测量范围或控制范围，可能导致温控仪无法正常工作。
温控器使用说明
中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。
✍模式选择：开机状态下，按“”键进行工作模式切换。
液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。
✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。
在“自动”模式下，风速自动换档。
即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。
当室温达到设置温度时，关闭电动阀和风机。
✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。
时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。
✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。
✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。
✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。
✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。
温控仪操作说明
1.手动/自动无扰动切换按A/M键，MAN指示灯亮，进入手动状态。
当前SV显示器数值即为输出百分比，PV 显示器为测量值。
用“向左”、“向上”和“向下”键可手动修改输出百分比。
再按A/M 键，MAN指示灯熄灭，仪表进入自动状态。
此时，SV显示原设定值，PV显示仍为测量值。
仪表在任何状态下均可进入手动/自动状态。
2.人工修改PID参数在LEVEL1下，按SET键5s进入LEVEL2，按SET键选择P、I和D参数选项即可进行设定。
3.室温显示修正热电偶分度号输入时，若输入端子短接，仪表显示值应近似为室温，若有较大差异，同时按下SET键和“向左”键，进入LEVEL3，然后按SET键数次，找到PVS选项，人工设定修正PVS值。
4.恒温定时报警设定需设定恒温报警时，先选择报警组别（AL1和AL2均可），并设定报警模式为9，然后对该组AL输入定时数值（单位为min）。
当PV=PS时，该组别报警灯亮（继电器无动作），并立刻开始计时（预设定时数值递减为0000），定时结束，报警继电器动作。
5.软启动预置斜率控制（选配）当系统需要软启动时（SV预置斜率升温），按如下顺序操作：设定好SV值→在LEVEL1下按SET键找到RAP选项，设定好温度→按SET键找到RTM选项，设定斜率时间（单位为min）。
例如要设斜率为10℃/min时，RAP设为10.0，RTM设为001.0即可。
设定完毕，软启动将会立即从当前的PV值按斜率升温，直到PV=SV为止。
若需暂停斜率升温，同时按下SET键和“向上”，SV数值可任意修改，进行定值控制。
若要取消软启动，输入0.0℃/min即可。
6.除湿功能（选配）需除湿时按如下顺序操作：在LEVEL3下，按SET键数次找到SRT选项，预置除湿工作时的输出百分比，可预置V=2.0-5.0（例如，SRT设为40℃，LMO设为2.0，即仪表开机时系统的温度低于40℃时，仪表以2%的功率输出，这样可避免烧坏加热器）。
xsc5温控仪表操作说明
加湿温度控制仪表XSC5使用说明书一、仪表接线说明：二、仪表面板说及显示状态仪表面板图显示状态说明图四、仪表参数设置步骤：1.第一组参数的设置第一组参数默认不受密码限制可以直接设置。
长按设置键约4秒不松开，直到显示，此时可以进行第一组参数设置。
①进入需要设置的参数所在组后，按键顺序循环选择本组需设置的参数；②按键调出当前参数的原设定值，闪烁位为修改位；③通过键移动修改位，键增值，键减值，将参数修改为需要的值；★以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
④按键存入修改好的参数，并转到下一参数；2 密码登录默认第2、3、4组参数需密码登录后才能修改，当仪表处于测量状态或第1组参数符号显示状态时，可进行密码设置。
①长按设置键约4秒不松开，直到显示；②按键进入修改状态，在，，键的配合下将其修改为1111。
③按键，密码设置完成（按下键后直接显示第二组第二个参数）。
★在仪表上电时或1分钟以上无按键操作时，密码将自动清零。
3 其它参数的设置方法①首先按第一步的方法设置密码；②第2组参数因为是密码参数所在组，密码设置完成后，按键可选择本组的各参数；③其它组的参数，通过按住设置键不松开，顺序进入各参数组，仪表显示该组第1个有效参数的符号：第2组第一个参数为：第3组第一个参数为：第4组第一个参数为：④进入需要设置的参数所在组后，按键顺序循环选择本组需设置的参数；⑤按键调出当前参数的原设定值，闪烁位为修改位；⑥通过键移动修改位，键增值，键减值，将参数修改为需要的值；★以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
⑦按键存入修改好的参数，并转到下一参数；重复④~ ⑦步，可设置本组的其它参数。
退出设置：在显示参数符号时，按住设置键不松开，直到退出参数设置状态。
★在参数设置过程中，若1分钟以上无按键操作，将自动退出设置状态。
五、仪表参数一览第1组参数设定值第2组参数密码、PID控制第3组参数输入信号、仪表调校及报警组态第4组参数通讯及其它注1：该参数的值以符号形式表示，下表给出了对应关系：注2：电位器输入时，输入信号选择参数设置为。
温控仪表说明书
菜单密码保护 ① 在第一组菜单参数设置里，当键入到“LCK”菜单时，需输入正确密码“1111”时才能进入第二组菜单 ② 当进入第二组设置菜单时，“LCK”菜单又自动加载密码保护；如果退出第二组菜单时需再次键入正确密码才能进入 其它参数设置方法 ◆ 参照报警设定菜单方法修改菜单参数
测量范围 -50～1300℃ -50～1200℃ -50～1000℃ -50～400℃ 600～1800℃ -10～1700℃ -10～1600 -50～1200℃
-199.9～850.0℃ -199.9～500.0℃ -50.0～150.0℃ -50.0～150.0℃
0～50mV 0～400Ω 4～20mA 0～10V
OLL
控制输出下限
OLH
控制输出上限
输入功能设置菜单
0～99 1～100
INP
输入信号类型
FL
输入信号显示下限
FH
输入信号显示上限
TCC
冷端补偿修正值
FLC
零点修正值
FHC
满度修正值
DP
小数点设置（仅模拟信号输入时设置有效）
FT
滤波常数
PS
测量值修正
BOP
变送输出信号选择
BRL
变送电流对应显示下限
BRH
警告 如果不按照说明操作会发生意外。 注意 如果不按照说明操作会导致产品毁坏。
操作说明书中的符号说明如下。 在特殊情况下会出现意外或危险。
警告
1.在以下情况下使用这个设备，如(核能控制、医疗设备、汽车、火车，飞机、航空、娱乐或安全装置等)， 需要安装安全保护装置，或联系我们索取这方面的资料， 否则会引起严重的损失，火灾或人身伤害。
温控器操作说明
操作说明书1.“舒适模式”和“日/周计划”模式温控器正常工作时处于预定的日计划或周计划模式下，按照预设的时间段工作。
如果某个预设时段的目标温度设为“oF”，则该时段停止加热，且屏幕关闭。
当温控器运行在日/周计划时，按【】键可以临时关闭加热，此时屏幕熄灭，直至下一个目标温度不为“oF”的时段来临，温控器会自动开启。
在屏幕熄灭状态下，按【】键可临时启动“舒适模式”，温控器按照舒适模式预设的目标温度运行，4小时后自动返回日/周计划模式。
自动返回的时间可在后台管理界面中设定，范围1~99小时。
2.解除锁定：温控器默认处于锁定状态（显示“”图标），在对温控器进行除设定时间以外的操作时，将提示输入4位密码。
按【】【】键调节当前位的密码（0~F），按【】切换到下一位，按【】键确定。
密码正确后，温控器解除锁定（“”图标消失），否则将返回并保持锁定状态。
解除锁定后，无按键操作30秒后会自动重新锁定，也可长按【】键手工锁定。
3.切换工作模式：在解锁后，按【】键可在“舒适”“日计划”“周计划”三种模式之间切换，按【】确定。
当温控器被切换到“舒适”模式时，将一直以预设的舒适温度运行，无法停止。
可按【】【】键调节舒适模式的目标温度，按【】确定。
当温控器切换到“日计划”或“周计划”时，可按【】键调节日计划或周计划的时段和温度，详见下节。
4.日计划时段和温度设置在已解锁且处于日计划模式下（即使屏幕熄灭也可设置），按【】键可调节日计划设置。
首先是时间栏显示00:00，设定温度闪烁，可按【】【】键调整从00:00开始的目标温度，目标温度设为oF 表示该时段关闭加热。
调整温度后按【】键，时间栏闪烁，可设定下一时段的起始时间；再按【】键，设定温度闪烁，可设定该时段的目标温度。
如上循环，直至将时段起始时间设为24:00，表示全天时段设定完成。
按【】键保存设定并返回。
5.周计划时段和温度设置在已解锁且处于周计划模式下（即使屏幕熄灭也可设置），按【】键可调节周计划设置。
XSC5系列PID智能调节仪使用说明书完整版XSC5E07
XSC5E0796×48 尺寸的仪表名 称PID 调节仪 XSC5 系列使用说明书③ 指示灯④ 设置键 72×72 尺寸的仪表 操 作 键请不要使用在原子能设备、医疗器械等与生命相关的设备上。
本仪表没有电源保险丝，请在本仪表电源供电回路中设置保险丝等安全断路器件。
请不要在本产品所提供的规格范围之外使用。
请不要使用在易燃易爆的场所。
请避免安装在发热量大的仪表（加热器、变压器、大功率电阻）的正上方。
为了您的安全，在使用前请阅读以下内容⑤ 左 键 ⑥ 确认键 ⑦ 增加键 ⑧ 减小键注意安全 说 明 OUT：模拟量输出时始终亮，位式输出 断开时灭，接通时亮 AT：自整定运行时亮 AL1：第 1 报警点状态显示 AL2：第 2 报警点状态显示 AL3：第 3 报警点状态显示 M：手动输出时亮，控制权转移到计算机后闪烁 控制状态下，按住 2 秒钟以上不松开则进入设置 状态 在设置状态下，显示参数符号时，按住 2 秒以上 不松开进入下一组参数或返回测量状态 在控制状态下，切换第二显示状态 在设置状态下：① 调出原有参数值 ② 移动修改位 在控制状态下， 进行手动/自动切换 在设置状态下，存入修改好的参数值 在手动控制输出时，增加控制输出量 在设置状态下，增加参数数值或改变设置类型 在手动控制输出时，减小控制输出量 在设置状态下，减小参数数值或改变设置类型 第四组参数 通讯及其它 符号 名称 内容 Add 仪表通讯地址 bAud 通讯速率选择 ctd 报警输出控制权选择 ctA 控制、变送输出控制权选择 oA1 第 1 组参数是否受密码控制选择 HL 设定值显示内容选择 bout 故障代用值 Li 冷端补偿修正值 boP 变送输出信号选择 bA-L 变送输出下限 bA-H 变送输出上限 注 1：该参数的值以符号形式表示，下表给出了对应关系： 序号 显示符号 输入信号 序号 显示符号 0 Pt100 11 1 cu100 12 2 cu50 13 3 BA1 14 4 BA2 15 5 G53 16 6 K 17 7 S 18 8 R 19 9 b 20 10 N 注 2： 电位器输入时，输入信号选择参数设置为 注 3： 0~10V 输入时，输入信号选择参数设置为 注 4： 0~3 顺序对应 注 5： 0~11 顺序对应 注 6： 0~3 顺序对应 注 7： 0 对应 ，1 对应 ， ， 注 8： 0~3 顺序对应 注 9： 0~2 顺序对应 . ， 到 ， 。
温控器使用说明书
一周编程电子智能室内温控器LOGIC 578001使用指南引言感谢您选择了我们的产品及对我们的信任与支持。
本装置是电子式定时恒温器，可设置一星期为周期的运行程序。
通过该装置，可对安装环境内的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。
符合标准：符合欧盟法令：EN 60730-1 标准及其修订内容欧盟B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟 E.M.C.89/336/EEC号法令及93/68/EEC修改法令EN 60730-2-9 标准产品规格：电源：二节LR6型1.5V碱性电池温度调节范围：10至35℃显示屏显示之环境温度：0至40℃(分辩率0.1℃）温度修正频率：每分钟一次微分：0.2至0.4K探针传感器：NTC3%保护等级：IP20绝缘等级：热梯度：1K/15分输出：转换继电器触点容量：8（2.5）A250V~作用类型：1BU绝缘条件：正常环境最大工作温度：50℃储存温度：0-60℃防冻温度：6℃恒定运行程序：以一星期为周期设置软件等级：A液晶显示屏夏季/冬季（采暖/空调）切换程序设置中的最小增减允许时间：1小时安装：壁式安装安装及连接：安全预防措施在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4）安装位置定时恒温器须安装在远离热源（暖气装置、阳光、厨房）和门窗之处，安装高度离地面约1.5米。
（图5）安装见图6-7-8电气连接将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备1＝共用接线柱2＝常开接线柱3＝常闭接线柱重要事项：请务必严格遵照相关现行法律的规定及安全规范安装定时恒温器。
电池更换：当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。
温控器产品说明书
温控器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：0755-2953 9395技术支持：田工①安装尺寸：○2连接方法：输出插座电源输入探头插孔指示灯状态说明：WORKING指示灯为工作指示灯，闪烁表示制冷或制热延时，长亮表示制冷或制热工作。
SET指示灯为设置指示灯，长亮表示在设置状态。
开启或关闭温控器：温控器通电后默认是开机状态。
在关机状态下按"POWER"键一次可开启温控器，在开机状态下，按住"POWER"键3秒以上，可关闭温控器。
◆设定控制温度：在待机状态下按"SET"键一次进入控制温度设置,按"UP"或"DOWN"键调整,按住"UP"或"DOWN"键三秒不放进入快速调整模式.再按"SET"键一次回到待机状态.※启动和关闭定时：在待机状态下按"POWER"键一次，启动定时输出，再按"POWER"键一次可关闭定时输出，屏幕交替显示OFF和当前温度。
设置控制参数：按住"SET"键三秒不放进入控制参数设置,按"UP"或"DOWN"键选择要调整的菜单,再按"SET"键一次进入相应的控制参数设置状态,按"UP"或"DOWN"键调整需要修改的控制参数,调整好后按"POWER"键退出,或系统延时5秒退出菜单代码说明：菜单代码详细说明 解释 单位 HC 制热/制冷 温控器工作模式设置 H=制热,C=制冷D 回差 开机和停机之间的温度差℃LS 设置下限 控制温度可设定的最小值℃HS 设置上限 控制温度可设定的最大值℃CA 温度较正 ℃PT 延时启动 最小开停机时间间隔 分钟AH 超高温报警 超高温报警 ℃AL 超低温报警 超低温报警 ℃AT 定时关闭输出 （选配功能） 分钟◆温控器工作模式设置：温控器可以设定为制冷模式，也可以设定为加热模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加湿温度控制仪表XSC5使用说明书一、仪表接线说明：
二、仪表面板说及显示状态
仪表面板图
显示状态说明图
四、仪表参数设置步骤：
1.第一组参数的设置
第一组参数默认不受密码限制可以直接设置。
长按设置键约4秒不松开，直到显示，此时可以进行第一组
参数设置。
①进入需要设置的参数所在组后，按键顺序循环选择本组
需设置的参数；
②按键调出当前参数的原设定值，闪烁位为修改位；
③通过键移动修改位，键增值，键减值，将参数修改
为需要的值；
★以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
④按键存入修改好的参数，并转到下一参数；
2 密码登录
默认第2、3、4组参数需密码登录后才能修改，当仪表处于测量状态或第1组参数符号显示状态时，可进行密码设置。
①长按设置键约4秒不松开，直到显示；
②按键进入修改状态，在，，键的配合下将其修
改为1111。
③按键，密码设置完成（按下键后直接显示第二组第二个
参数）。
★在仪表上电时或1分钟以上无按键操作时，密码将自动清零。
3 其它参数的设置方法
①首先按第一步的方法设置密码；
②第2组参数因为是密码参数所在组，密码设置完成后，按
键可选择本组的各参数；
③其它组的参数，通过按住设置键不松开，顺序进入各参
数组，仪表显示该组第1个有效参数的符号：
第2组第一个参数为：
第3组第一个参数为：
第4组第一个参数为：
④进入需要设置的参数所在组后，按键顺序循环选择本组
需设置的参数；
⑤按键调出当前参数的原设定值，闪烁位为修改位；
⑥通过键移动修改位，键增值，键减值，将参数修改
为需要的值；
★以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
⑦按键存入修改好的参数，并转到下一参数；
重复④~ ⑦步，可设置本组的其它参数。
退出设置：在显示参数符号时，按住设置键不松开，直到
退出参数设置状态。
★在参数设置过程中，若1分钟以上无按键操作，将自动退出设置状态。
五、仪表参数一览
第1组参数设定值
第2组参数密码、PID控制
第3组参数输入信号、仪表调校及报警组态
第4组参数通讯及其它
注1：该参数的值以符号形式表示，下表给出了对应关系：
注2：电位器输入时，输入信号选择参数设置为。
注3： 0~10V输入时，输入信号选择参数设置为。
注4：0~3 顺序对应.，.，.，.。
注5：报警方式选择
注6：0~2 顺序对应，，，.(k)。
注7：0对应，1对应。
注8：0~3顺序对应，，，。
注9：0~2顺序对应，，。
