铬渣中铬的赋存形态表征和酸浸出特性
土壤中重金属铬的污染特性分析以及修复措施
土壤中重金属铬的污染特性分析以及修复措施【摘要】铬污染土壤对生态环境和人体健康带来巨大威胁，对其进行经济、高效的修复迫在眉睫。
本文以含铬污染场地土壤为研究对象，以改性后的颗粒活性炭GAC/Fe3O4 粒子电极为基础，从污染土壤中铬的全量分析、形态分析、浸出毒性分析角度出发，给与污染土地修复措施建议。
关键词：重金属铬；污染特性分析；土壤修复、措施一、污染土壤中铬的全量分析土壤中重金属铬的稳定价态主要有两种：Cr(III)和 Cr(VI)。
不同铬渣堆放场地中的铬的污染特性有所不同，其环境危害性和分布规律也各有差异。
因此开展土壤中六价铬及总铬的具体含量分析是本文三维电极法电动修复的基础。
铬土样品中六价铬的全量分析采用碱消解法，将土壤中的六价铬提取到浸提液中，随后利用火焰石墨炉原子吸收分光光度计测定六价铬浓度；土壤中总铬的全量分析则按照国标 HJ 491-2009《土壤总铬的测定火焰原子吸收分光光度法》将土壤酸消解后，用火焰石墨炉原子吸收分光光度计测定浓度。
铬污染土壤中六价铬和总铬的全量土壤样品中六价铬和总铬的含量均较高，平均值分别为 520.79 mg/kg 和 14298.68 mg/kg，六价铬的含量仅占总铬含量的 3.60 %，表明铬在该土壤样品主要以三价形式存在。
样品中六价铬的含量远大于 GB36600-2018《土壤环境质量建设用地土壤污染风险管控标准》中规定的工业用地污染物六价铬的管制值78mg/kg，这一结果表明土壤中六价铬的含量已严重超标，对人体健康构成不可接受的风险，应当采取相应的措施对其进行修复。
二、污染土壤中铬的形态分析铬的价态是评价铬元素是否为有害元素的决定性指标，而不同的价态其存在的形态也有所不同，单从价态及对应的含量上并不能反映出土壤中铬真实的存在形态、毒理毒性及生态环境效应。
因此在六价铬和总铬全量分析的基础上，对铬在土壤中的存在形态进行分析和鉴定，有利于了解该铬土样品中铬的吸附和沉淀机制，为进一步分析电动修复机理提供理论依据。
铬渣中Cr(Ⅵ)的浸出及强化研究
铬渣 （ Ｏ Ｒ 解毒 主要 包括 利用 还原 性物 质 （ ＣＰ） 如硫 酸亚铁 等 ） 的湿 法 化学 还 原和 在高 温 下 与煤 粉等 反应 的 干法还原 … ．近年 来 ，利用 微生 物还 原六 价铬 的生 物还 原法 也有 长足 的发 展 。Ｊ 中国科 学 院 ． 过程 工程研 究所 提 出 了化 学一 物 耦 合 治 理 铬 渣 的 新 工 艺 ’ 化 学 还 原 剂 如 Ｆ （Ｉ ，与浸 出 的 ｃ 生 ． ｅ １） ｒ （ Ｉ 在液相 中反 应 速度很 快 ，但 铬 渣 是 高 温 烧结 的产 物 ，部 分 ｃ （ Ｉ 包 埋 在 铬 渣 内部 ，不 易 溶 出 ， Ｖ） ｒＶ） 且 由于钙镁 含量 高 ，极易 水 泥化板 结 ，Ｃ （ Ｉ 的 浸 出过 程 慢 而 持久 ，是 化 学还 原 过 程 的速率 控 制 步 ｒＶ） 骤 ，因此 ，在加 入化 学还 原剂 前 ，强化 铬渣 中 Ｃ （ Ｉ 的浸 出对提高 解毒 速度 非常 关键 ． ｒＶ） 本 文对 铬渣 的浸 出特 性 ，以及 改变 ｐ Ｈ值 、浸 取液 组 成 ，外 加 化 学悬 浮 剂 、超声 强 化 等手段 对 铬 渣浸 出行 为 的影 响进行 研 究 ．
林 晓 曹宏斌
李 玉 平 戴 昊 波 ＇ 惠建斌
（ 中 国科 学 院过 程 工 程 研 究 所 。北 京 ，１０ ８ ；２ 中国科学院研究生院 ，北京 ，１０ ４ ） １ ０００ ００ ９
摘
要
采用 Ｉ ＰＯ Ｓ Ｒ Ｃ ．Ｅ ，Ｘ Ｄ，Ｓ Ｍ，Ｅ Ｘ和 电导率 在线监 测等手 段分析 铬渣浸取 前后 的变化及 各种元 素 Ｅ Ｄ
或浸取液．试验温度 ２ ０５Ｃ ０± ． ￣．进行 １ ｄ以上的浸取实验 ，每天对浸 出体系振荡 １ｓ ０ ，防止沉降下来 的铬渣水 泥化 板结 ．
高碳铬铁渣中铬的存在形态研究
形态存 在。其中水溶态铬含量非常低 ， 酸溶态的铬含量为 ０ ３ ４８ｍ ． ｌ ｇ铬每克渣 ， 这部分铬 可通过各种途径释放到环
境 中， 对环境造成了污染 。 安全态和残余态中的铬含量为 ０ ７４６ｍｇ ．９ 铬每克渣 和 ｌ５ ４０ｍ ＿５ ｇ铬每克渣 ， 自然条件 在
２ ｏ 第 ６期 ． ∞ ＮＯ ６ ＴＤ ０ Ｌ２ ３
ＦＥＲＲｏ－ ＡＬＬ ０ＹＳ
高碳铬铁渣 中铬 的存在形态研 究
邱会 东 杨 治立 兰伟 雷世友
（ 重庆科 技 学 院化 学化 工 学院 重庆 中国 ４０５ ） ｏ０ ０
１ｅｗ ｒ ｓ ｉ ａｂｎｆｒ ｈｏ ｅｓ ｇ ｈ０ ｅ ０ｒ 【ｙ ｏｄ ｈ ｈｃｒｏ ｍｃｒｍ ａ，ｃｒｍ ，ｆ ｎ ｇ ｅ ｌ ｒ
刖 置
此 ，采 用形 态分 析方 法 ，研究 铬 在铬 渣 中的存 在形 态， 对铬 渣 的处理及 综合 利用 有 十分重要 的意 义 。
高碳铬铁渣 （ 以下简称碳铬渣 ） 是在生产高碳铬
铁过 程 中产 生 的废 渣 ，由于 铬渣 中铬 的存 在形 态 比 较复 杂 ， 在铬 渣处 理过程 中 ， 常会 遇到六 价 铬解毒 经 不彻 底和用 还 原法解 毒后 形成 的三价 铬在 空气 中又 返 回到六价 铬 的现象 ，致 使铬 渣 的处 理成 为一 个相 高碳 铬铁 渣质 地较 硬 ，密度 较 大 ，粒度 极不 均 匀， 成分 主要 有 Ａｚ，Ｍｇ ＦＯ、ｉｚｃ Ｏ以及铬 的 ｌ 、 Ｏ、ｅ ｓＯ 、 ａ Ｏ
Ｑ ｕＨ ｉｏ ｇ Ｙ ｎ ｈｌ Ｌ ｎＷｅ Ｌ ｉ ｈｙｕ ｉ ｕｄ ｎ ａ ｇｚ ｉ ｉ ａ ｉ ｅ Ｓ ｉ ｏ

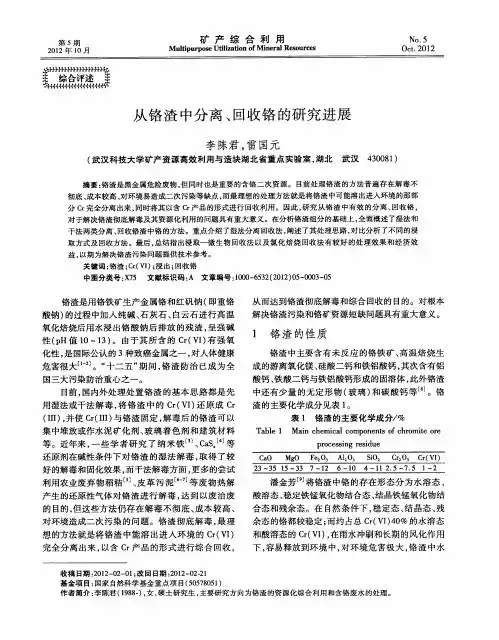

从铬渣中分离、回收铬的研究进展
的溶 出并非简 单 的随 ｐ 值 的 降低 而 增 加 ， 随 ｐ Ｈ 而 Ｈ 值 的 降低先增 加 后 减 少 ； ｐ 值 在 ８左 右 时 达 到 当 Ｈ 最 大 ； ｐ 值 在 ８～１ 当 Ｈ ２时 ， 着 ｐ 值 的下 降 ， ｒ 随 Ｈ ｃ
（ Ｉ 的浸 出浓 度 呈 现 几 近 直 线 的 增 长 趋 势 ； ｐ Ｖ） 当 Ｈ 值 在 ３～８时 ， ｐ 随 Ｈ值 的下 降 ， 浓度 随之 逐 渐减 其
基 金项 目： 国家 自然 科 学 基 金 重 点 项 目 （０ ７０ １ ５５ ８５ ） 作 者简介 ： 陈君 （ ９８ ） 女 ， 李 １８ 一 ， 硕士研究生 ， 主要研究 方向为铬渣的资源化综合利用和含铬废水 的处理 。
・ ・
矿 产综 合 利 用
溶态 和 酸溶态 ｃ （ Ｉ 化合 物 的性质见 表 ２ ｒＶ ） 。
铬 渣是 用铬铁 矿 生产金 属 铬 和红 矾 钠 （ 即重铬 酸钠 ） 的过程 中加 人 纯碱 、 灰 石 、 石 白云 石 进 行 高 温 氧化 焙烧 后用 水浸 出铬 酸 钠 后 排 放 的残 渣 ， 强碱 呈 性 （ Ｈ值 １ ｐ ０—１ ） 由 于其 所 含 的 Ｃ （ Ｉ有 强 氧 ３。 ｒＶ ） 化性 ， 国际公 认 的 ３种 致癌 金属 之 一 ， 人体 健康 是 对 危 害很 大¨ 。“ ］ 十二 五 ” 间 ， 渣 防 治 已成 为全 期 铬 国三大 污染 防治重 心之 一 。 目前 ， 内外 处 理处 置 铬渣 的基 本 思 路 都 是 先 国 用湿 法 或干 法解 毒 ， 铬 渣 中 的 Ｃ （ Ｉ 还 原 成 Ｃ 将 ｒＶ ） ｒ
水 浸法 就是 用水 浸 出铬渣 中 的 Ｃ （ Ｉ ， ｒ Ｖ ） 是最 简 单 又 是最 基本 的浸 取 方 法 。铬 渣 中 Ｃ （ Ｉ 的浸 出 ｒＶ ） 率受 颗 粒大 小 、 搅拌 速度 、 接触 时 间和反 应 温度 等 因
铬矿的金属性质和冶炼加工特点
汇报人：
目录
铬矿的金属性质
01
铬矿的冶炼加工特点
02
铬矿的金属性质
物理性质
颜色：黑色 硬度：中等 密度：4.5- 熔 点 ： 导电性：良
或深灰色
硬度
5.0 g/cm³
1857℃
好
化学性质： 不活泼，耐 腐蚀
化学性质
铬矿的主要成分 是铬铁矿，化学 式为FeCr2O4
等
环保成本：废气、 废水、废渣处理 等
运输成本：原料 运输、产品运输
等
感谢您的观看
汇报人：
加工工艺
铬矿的冶炼方法主要有火法冶炼和湿法冶炼两种
火法冶炼主要包括焙烧、熔炼、精炼等步骤
湿法冶炼主要包括浸出、净化、沉淀等步骤
铬矿的冶炼过程中需要注意控制温度、压力和反应时间等参数，以保证产品质量和生 产效率
生产流程
矿石破碎：将矿石破碎成小颗粒，便于 后续处理
磨矿：将破碎后的矿石磨成更细的颗粒， 提高后续处理效率
铬矿具有耐腐蚀、 耐磨损、耐高温 等优良性能
铬矿在冶炼过程中 会产生有毒气体， 如CrO3、Cr2O3 等
铬矿在冶炼过程中 会产生大量废渣， 需要妥善处理
力学性能
硬度：铬矿具有较高的硬度，不易 磨损
抗压强度：铬矿具有较高的抗压强 度，不易变形
添加标题
添加标题
添加标题
添加标题
韧性：铬矿具有良好的韧性，不易 断裂
耐磨性：铬矿具有良好的耐磨性， 不易磨损
电学性能
导电性：铬矿具有良好的导电性，可用于制作导电材料 电阻率：铬矿的电阻率较低，适合用于制作电阻材料 磁性：铬矿具有一定的磁性，可用于制作磁性材料 电化学性能：铬矿具有良好的电化学性能，可用于制作电池材料
铬矿的物质成分与物理性质
光泽：金属光泽， 具有强烈的反光性
透明度：不透明， 颜色较深
颜色：深绿色至黑 色，有时带有蓝色 或紫色调
硬度：中等硬度， 易于加工和打磨
硬度：铬矿的硬 度通常在5-6之 间，属于中等硬 度矿物。
解理：铬矿具有 明显的解理，可 以沿着一定的方 向裂开，形成光 滑的平面。
韧性：铬矿的韧 性较差，容易破 碎和磨损。
密度：铬矿的密 度通常在45g/cm3之间， 属于中等密度矿 物。
铬矿的密度：通常在4.0-5.0g/cm³之间 铬矿的比重：通常在3.0-4.0之间 影响因素：铬矿的种类、结晶程度、颗粒大小等 测量方法：常用的有阿基米德法、浮力法等
汇报人：
铬尖晶石：主要成分为MgCr2O4， 是铬矿中重要的矿物之一
铬镁矿：主要成分为MgCrO4，是铬 矿中常见的矿物之一
铬铁矿：主要成分为FeCr2O4，是 铬矿中最常见的矿物之一
铬铁矿：主要成分为FeCr2O4，是 铬矿中最常见的矿物之一
铬铁矿：主要成分为FeCr2O4，是 铬矿中最常见的矿物之一
橄榄石：主要成分为镁铁硅酸盐，呈橄榄绿色，具有玻璃光泽。 辉石：主要成分为钙铁硅酸盐，呈黑色或深绿色，具有玻璃光泽。 角闪石：主要成分为钙钠铁硅酸盐，呈黑色或深绿色，具有玻璃光泽。 云母：主要成分为钾铝硅酸盐，呈白色或浅色，具有珍珠光泽。
主要成分：铬铁矿、铬尖晶石、铬 镁矿等
物理性质：黑色、灰色或棕色，具 有金属光泽
添加标题
添加标题
化学式：FeCr2O4、Cr2O3、 MgCr2O4等
添加标题
添加标题
化学性质：耐腐蚀、耐高温、耐磨 损，具有磁性
铬矿的主要颜色为黑色、灰色和棕色 铬矿的颜色与矿石中的铬含量有关 铬矿的颜色也会受到其他矿物杂质的影响 铬矿的颜色可以作为判断矿石品质的依据之一
浅谈铬在土壤中吸附特性与赋存形态研究
文章编号 ： １ ６ ７ ４ — ０ ９ ８ Ｘ（ ２ ０ １ ３ ） ０ ４ （ ａ ） － ０ ２ ４ ４ — ０ ２
摘 要： 近年铬污染事件频繁发生， 造成越来越多的铬进入到土壤环境中， 土壤铬 污染现场日益突出。 由于铬进入土壤中会发生吸 附解吸行为， 而且
形态也会 变 化， 因此对铬在土壤中的吸附解吸行 为 和赋存形态的研 究 可以 使人们了 解铬在土壤中的迁移转化状态， 可为 铬污 染土壤治理技术的研究
土壤环境中， 土壤 铬 污 染 现 场 日益突 出。 铬 区 。 三个 区域 的两 个 交 界点 的ｐ Ｈ临 界 基 本 附 率 达 到 ６ ２ ％， 去离 子 水 的 最 大 解 吸 率 为
进 入 土 壤 中 会 发 生 吸 附 解 吸行 为 ， 而 且 形 相 近 ， 分 别为 ｐ Ｈ ３ ． ５ ～４ ￣ｐ Ｈ６ ． ５ 左右， ｐ Ｈ ｌ １ ． １ ４ ４ ％， 再 用 酸 雨 解 吸 时 最 大 解 吸 率 为 左右， ｃ ｒ （ Ⅵ） 的减 少 量 趋于 零 Ｊ 。 态也 会变化， 因此 对 铬 在 土 壤 中的 吸 附 解 达到 ８ ２ ． ４ ６ ３ ％“ 。 易秀 等 研 究 结 果也 表 明黄 土性 吸行 为 和 赋存 形 态 的研 究可 以使 人们 了解 ２ ． ２ 有 机 质 对 铬在 土 壤中的吸 附 的影 响 铬 在 土壤 中的迁 移 转 化 状 态 ， 可为铬 污 染土
壤 治 理 技 术 的 研 究 提 供 一 定 理论 依 据 。ｒ （ ＶＩ ） 的 吸 附 量 与游 离
有 机 质能 够 给 土壤 提 供 大 量 的 中可 变 氧化铁 的 含 量呈 极显 著 正相 关 ， 土 壤 中游 离 电荷 ， 直 接 影 响 土壤 对 铬 离子 的 吸 附 。 吴 敦 氧化 铁 是吸 附 Ｃ ｒ（ ＶＩ ） 的 主 要成 分。 游 离 氧 化铁 的 含 量 多少直接 影 响 土 壤对 Ｃ ｒ （ Ⅵ） 的 的 吸 附 实 验 中 发现 ， 有机质本身不吸附Ｃ ｒ 吸附 量 …Ｊ 。 （ Ⅵ） ， 反而 因为它 的存 在 ， 减 少 了土壤 对 Ｃ ｒ （ Ｖ Ｉ ） 的 吸附 Ｊ 。 ３ 铬 在 土壤 中化学形 态 的研 究
铬渣中Cr(Ⅵ)在盐溶液中的浸出机理
［ 键词］ 铬渣 ； 关 盐溶 液 ； 出机 理 ； 子 交换 浸 离
［ 图 分 类 号 ］ Ｘ ５． ５ 中 ７ ８ ０ ［ 献标 识码 ］ Ａ 文 ［ 章编 号 ］ １ ７—３ ７ ２０ ）８０ ５—４ 文 ６ １９８ （０ ７ ０—１ １０
Ｓｔ ｄ ｎ ｌ ｃ ｉｇ ｍｅ ｈ ｎ ｓ ｏ ｅ ａ ａｌ ｎ ｈ Ｏ ｉ ｍ ｅａ ｈ ｎ ｕ ｙ ｏ ｅａ ｈ ｎ ｃ ａ ｉｍ ｆｈ ｘ ｖ ｅ ｔｃ ｒ ｍ ｕ ｌ ｃ ｉ ｇ ｆＯ ｃｈ ｏ ｉｍ ｅｓ ｄ ｅ ｉ ａ ｔｓ ｕ ｉ ｎ ｒ ｍ ｒ ｍ ｕ ｒ ｉ ｕ ｎ ｓ ｌ ｏｌ ｔ ｓ ｏ
ｈｎ ａｅ ｒ ６ ａ ｄ７ ，ｅ ｐ ｃｉｅｙ ｗｈ ｎｔ ｅｃ ｎ ｅ ｔａｉｎ ｏ ａｔｓ ｌｔｏ ｓ１ｍｏ／ Ｗ ｉｈｔ ｅ ｉｇ ｒｔ ｓｗｅ ｅ５ ｎ ７ ｒ ｓ ｅ ｔｖ ｌ ， ｅ ｈ ｏ ｃ ｎ ｒ ｔｏ ｆｓ ｌ ｏ ｕ ｉｎ ｗａ ｌＬ． ｔ ｈ
Ｎａ ３ ＰＯ４ Ｎａ ， ＮＯ３ｓ ｌｔｏ ｔ ｅ ｅｗａ ｏ ｓｇ ｉｉａ ｔｉ ｐ ｏ ｅ ｎ ｎ ｌａ ｈ ｎ ａ ｅｏ （ Ｉ ｒ ｍ ｈ ｏ ｕ ｏ ｕ ｉｎ，ｈ ｒ ｓｎ ｉ ｎｆ ｎ ｍ ｒ ｖ ｍｅ ｔｉ ｅ ｃ ｉｇ ｒ ｔ ｆＣｒ Ｖ ）ｆｏ ｃ ｒ ｍｉｍ ｃ ｒｓｄ ｅ ｈ ｗｅ ｅ ， ２ Ｏ３ａ ｄ ＮａＳ ｏ ｌ ｉｎ ｆ ａ ｔ ｎ ａ ｃ ｈ ｅ ｃ ｉｇ ｒｔ ｆＣｒ Ｖ ） ａ ｄ ｔ ｅｌａ— ｅ ｉｕ ， ｏ ｖ ｒ Ｎａ ｎ ２ Ｏ４ｃ ｕ ｄ ｓ ｉ ｃ ｎ ｌ ｅ ｈ ｎ ｅｔ ｅｌａ ｈｎ ａｅｏ （ Ｉ ，ｎ ｈ ｅ ｃ Ｃ ｇ ｉ ｙ
Ｊ ＮＧ Ｘｕ — ｅ ， Ｉ ｅｓｎ ＹＡＮＧ —ｉ ， Ｙａｔ ＣＡＩＭ ｕ ｆ —ｉ ｎ
铬渣中Cr6+的溶出及测定
实验五铬渣中Cr6+的溶出及测定一、实验目的及要求了解工业废渣水溶性实验浸出液的特点和研究方法；掌握六价铬的测定方法；熟练应用分光光度计。
二、实验原理在酸性介质中，六价铬与二苯碳酰二肼（DPC）反应，生成紫红色络合物，于540nm波长处进行比色测定。
三、实验仪器分光光度计，比色皿，移液管，容量瓶等。
四、实验试剂1、铬标准贮备液：称取于120℃干燥2h的重铬酸钾（优级纯）0.2829g，用水溶解，移入1000mL容量瓶中，用水稀释至标线，摇匀。
每毫升贮备液含0.100μg六价铬。
2、铬标准使用液：吸取5.00mL铬标准贮备液于500mL容量瓶中，用水稀释至标线，摇匀。
每毫升标准使用液含1.00μg六价铬。
使用当天配制。
3、二苯碳酰二肼溶液：称取二苯碳酰二肼（简称DPC，C13H14N4O）0.2g，溶于100mL95%乙醇中，边搅拌边加入1＋9硫酸400mL。
该溶液在冰箱中可存放一个月。
用此显色剂，在显色时直接加入2.5mL即可，不必再加酸。
但加入显色剂后，要立即摇匀，以免Cr6+可能被乙醇还原。
五、实验步骤1、样品处理称取1.0g铬渣，加入100ml水中，振荡20min，使铬浸出，干过滤，滤液稀释成一定浓度后用作后续测定铬含量。
2、标准曲线绘制取7支50mL容量瓶，依次加入0、0.20、0.50、1.00、2.00、4.00和6.00mL 铬标准使用液，用水稀释至标线，摇匀。
加入2.5mL显色剂溶液，摇匀。
5～10min 后，于540nm波长处，用1cm比色皿，以水为参比，测定吸光度并作空白校正。
以吸光度为纵坐标，相应六价铬含量为横坐标绘出标准曲线。
3、水样测定取适量（含Cr6+少于50μg）无色透明或经预处理的水样于50mL容量瓶中，用水稀释至标线，测定方法同标准溶液。
进行空白校正后根据所测吸光度从标准曲线上查得Cr6+含量。
六、注意事项1、用于测定铬的玻璃器皿不应用重铬酸钾洗液洗涤。
2、Cr6+与显色剂的显色反应一般控制酸度在0.05～0.3mol/L（1/2H2SO4）范围，以0.2mol/L时显色最好。
钒铬渣中钒和铬的浸出行为研究
钒铬渣中钒和铬的浸出行为研究钒和铬都是自然界中重要的战略资源,因其具有优异的物化性能,故被广泛应用于航空航天、军事、冶金化工等领域。
工业上钒和铬的冶炼主要采用焙烧浸提法,焙烧过程中存在着焙烧温度高、能耗大、污染重等问题,需要我们对冶炼方式方法进行进一步改善和优化。
本文以四川攀枝花某钢铁厂的钒铬渣为研究对象,研究了直接酸浸过程中钒和铬的浸出行为,采用区别于传统焙烧浸提的欠氧化钙化焙烧-酸性氧化浸出方法进行选择性提钒,探讨了欠氧化钙化焙烧工艺对钒铬氧化转化率的影响,并对其湿法浸出过程进行了研究,得到以下结论:(1)钒铬渣湿法浸出研究。
实验中加入二氧化锰(MnO2)和十二烷基硫酸钠(SDS)对钒铬渣酸性浸出过程进行强化,结果表明,SDS能够改善矿浆表面水化学性质,增加钒铬渣的表面润湿能力,有利于矿渣与硫酸的反应;MnO2可以将低价钒和铬氧化为高价而溶出,实现钒和铬的高效湿法浸出。
在MnO2和SDS的协同作用下,钒和铬的浸出率可达到68.93%和30.74%,与同等条件下不加MnO2和SDS相比,钒铬浸出率分别提高了33.46个百分点和20.02个百分点。
(2)钒铬渣欠氧化钙化焙烧研究。
钒铬渣中钒铬主要是以钒铁尖晶石、铬铁尖晶石、硅酸盐相以及自由氧化物相等物相存在,难以被硫酸直接浸出。
实验对钒铬渣进行欠氧化钙化焙烧,改变了钒铬渣中钒和铬的赋存形态和价态组成,低价钒被氧化生成焦钒酸钙等高价态钒化合物。
欠氧化钙化焙烧后,三价钒、四价钒和五价钒的比例分别从钒铬渣中的39.27%、18.44%和42.29%变成了9.55%、34.12%和56.33%,三价铬和六价铬的比例分别从钒铬渣中的82.84%和17.16%变成了80.32%和19.68%。
(3)欠氧化钙化焙烧熟料酸性氧化浸出研究。
在焙烧熟料中加入二氧化锰(MnO2)和十二烷基硫酸钠(SDS)强化酸性氧化浸出过程,结果表明,SDS能改善矿浆表面水化学性质,MnO2的加入进一步氧化低价钒,实现钒的选择性湿法高效浸出。
铬精矿的高效萃取与浸出技术研究
铬精矿的高效萃取与浸出技术研究摘要：铬精矿是一种重要的金属矿石，广泛用于不同工业领域。
为了提高铬精矿的资源利用效率，减少环境污染，研究高效的萃取与浸出技术变得尤为重要。
本文将重点探讨铬精矿的高效萃取与浸出技术，包括浸出剂的选择、工艺参数的优化以及环境污染的控制等方面。
1. 引言铬精矿是一种重要的铬矿石，其中含有较高浓度的铬元素。
在不同的工业领域，如冶金、化工和电子等领域中有广泛的应用。
然而，传统的萃取与浸出技术通常存在着效率低、资源浪费和环境污染等问题，因此，研究高效的铬精矿萃取与浸出技术迫在眉睫。
2. 铬精矿的萃取技术铬精矿的萃取技术是从矿石中将铬元素转移到提取剂中的过程。
在选择萃取剂时应考虑其选择性、稳定性和再生性等因素。
有机磷酸酯类化合物被广泛用于铬精矿的萃取过程中，因其具有较高的选择性和提取效率。
此外，萃取剂的浓度、反应温度和浸出时间等工艺参数也会影响铬元素的萃取效果。
因此，优化这些参数对于提高铬精矿萃取效率至关重要。
3. 铬精矿的浸出技术铬精矿的浸出技术是将铬元素从矿石中溶解出来的过程。
酸浸是一种常用的浸出方法，但其通常存在着废液处理难、环境污染严重等问题。
为了克服这些问题，一些新型浸出剂如氯化铵、硫酸和氨水等被应用于铬精矿的浸出过程中。
这些浸出剂具有较高的浸出效率和环境友好性，并且可以更好地控制废液中的污染物排放。
此外，浸出温度、pH值和浸出时间等工艺参数也对铬元素的浸出效果产生重要影响。
4. 铬精矿的环境污染控制铬精矿的萃取与浸出过程可能会导致环境污染。
其中，废液中的重金属元素和酸性废液是主要的污染物。
为了控制环境污染，可以采取一系列措施，如选择环境友好型萃取剂和浸出剂、优化工艺参数，减少废液量和废液浓度以及开发废液的回收和资源化利用等。
此外，建立严格的废液处理和排放标准也是必要的保障。
5. 结论铬精矿的高效萃取与浸出技术的研究对于提高资源利用效率和减少环境污染具有重要意义。
本文重点讨论了铬精矿的高效萃取与浸出技术，包括萃取剂的选择、工艺参数的优化以及环境污染的控制等方面。
高碳铬铁渣中铬的存在形态研究
高碳铬铁渣中铬的存在形态研究
邱会东;杨治立;兰伟;雷世友
【期刊名称】《铁合金》
【年(卷),期】2008(039)006
【摘要】通过对高碳铬铁渣中铬存在形态的研究,揭示了铬渣中的铬主要以水溶态、酸溶态、安全态和残余态四种形态存在.其中水溶态铬含量非常低,酸溶态的铬含量
为0.314 8 mg铬每克渣,这部分铬可通过各种途径释放到环境中,对环境造成了污染.安全态和残余态中的铬含量为0.794 6 mg铬每克渣和1.554 0 mg铬每克渣,
在自然条件下,这两种形态的铬比较稳定,有利于铬渣湿法解毒与铬的回收利用.
【总页数】3页(P29-31)
【作者】邱会东;杨治立;兰伟;雷世友
【作者单位】重庆科技学院化学化工学院,重庆,中国,400050;重庆科技学院化学化
工学院,重庆,中国,400050;重庆科技学院化学化工学院,重庆,中国,400050;重庆科技学院化学化工学院,重庆,中国,400050
【正文语种】中文
【中图分类】O65
【相关文献】
1.化工铬渣中铬的存在形态研究 [J], 潘金芳;冯晓西
2.对高碳、高铬铁基材料中碳化铬的认识及该材料中铬的快速测定 [J], 包大杰;姜网书
3.富铬酵母中铬的化学种态及结合形态研究 [J], 丁文军;钱琴芳;柴之芳;侯小琳;丰伟悦;陈春英
4.钝顶螺旋藻生物富集铬及藻体中铬的存在形态研究 [J], 曾文辉;何艳宇;万云鹏;林志立
5.铬精矿、铬铁矿及高碳铬铁中氧化锰、氧化铬的连续测定 [J], 毕瑞琨;赵厚斌;任舸
因版权原因，仅展示原文概要，查看原文内容请购买。
铬渣中六价铬的浸出及还原试验研究
铬渣中六价铬的浸出及还原试验研究
宋艳;杨志平;康绍辉;李大炳;樊兴;刘康
【期刊名称】《湿法冶金》
【年(卷),期】2017(036)005
【摘要】提出了硫酸浸出—浸出渣水合肼还原的铬渣解毒工艺,考察了相关因素对铬渣中六价铬去除率的影响,确定了铬渣解毒优化条件.试验结果表明:在80℃下用硫酸浸出铬渣,控制液固体积质量比8:1,浸出终点pH为8.0左右,浸出时间120 min,铬渣中的六价铬浸出率为76%;然后用水合肼还原浸出渣中剩余的六价铬,水合肼加入量为浸出渣质量的0.06%,最终渣中水溶性六价铬质量分数降至5 mg/kg以下,达到排放要求.
【总页数】4页(P380-383)
【作者】宋艳;杨志平;康绍辉;李大炳;樊兴;刘康
【作者单位】核工业北京化工冶金研究院 ,北京 101149;核工业北京化工冶金研究院 ,北京 101149;核工业北京化工冶金研究院 ,北京 101149;核工业北京化工冶金研究院 ,北京 101149;核工业北京化工冶金研究院 ,北京 101149;核工业北京化工冶金研究院 ,北京 101149
【正文语种】中文
【中图分类】TF803.21;TF533.2+5
【相关文献】
1.将铬渣中六价铬溶解、还原、固化为三价铬的工艺 [J], 纪柱（译）;
2.影响铬渣中六价铬及其他主要元素浸出的地球化学模式与鉴定 [J],
J.S.Geelhoed, S. Hillier;纪柱（译）
3.富含铬渣的碱性土壤中六价铬原地还原 [J], Higgins,T.E,
4.铬渣中六价铬浸出方法对比实验研究 [J], 秦利玲;李强;王天贵
5.煤还原解毒铬渣中六价铬分析方法 [J], 李先荣;张国庆;马顺友;秦龙
因版权原因，仅展示原文概要，查看原文内容请购买。
铬渣中铬的浸取实验研究
铬渣中铬的浸取实验研究向鹏;张团慧;师亚茹;苏毅【摘要】以铬渣为原料,加入钠盐,通过高温煅烧将不溶性的铬氧化物转变为可溶性的铬酸盐,从而达到分离提取铬的目的.研究结果表明:高温煅烧的最佳工艺条件为:煅烧温度600℃,m(氢氧化钠)=0g,m(Na2CO3)∶m(铬渣)=2∶5,m(NaNO3)∶m(铬渣)=3∶5,煅烧时间2.5h.在最佳工艺条件下,铬浸出率可达91.38％【期刊名称】《化工科技》【年(卷),期】2016(024)003【总页数】3页(P50-52)【关键词】铬渣;煅烧;浸出【作者】向鹏;张团慧;师亚茹;苏毅【作者单位】昆明理工大学化工学院,云南昆明650500;昆明理工大学化工学院,云南昆明650500;昆明理工大学化工学院,云南昆明650500;昆明理工大学化工学院,云南昆明650500【正文语种】中文【中图分类】X78铬渣是铬电镀过程中产生的含铬污泥，由于铬渣中含有的六价铬化合物有很强的氧化性，对人和自然环境都会产生严重危害[1-3]。
目前铬渣堆存量已经在400万t 以上，这些铬渣由于未采取解毒措施，对环境造成了严重破坏，应尽快加以处理利用。
另外，铬作为一种有价金属，其化合物在许多工业部门中被广泛运用。
因此，对电镀铬渣中铬进行回收循环利用，既能处理铬渣污染问题，又能提高铬的综合利用价值，对处理电镀铬渣具有重要意义[4-7]。
作者采用碱性氧化焙烧处理电镀铬渣，将不溶的铬氧化物转化为可溶的铬化合物，使铬进入溶液中，以此达到分离提取电镀铬渣中铬的目的。
同时研究了工艺条件对铬浸出率的影响规律。
1 实验部分1.1 试剂与仪器实验所用原料为云南某地电镀铬渣，通过对该电镀铬渣荧光分析，其主要元素和含量见表1，其中w(Cr)=6.225%。
实验中其它试剂均为市售分析纯。
表1 主要化学元素分析结果元素 O Ca Zn Fe Cr Si Cu S Niw/%42.74114.56310.545 8.1396.2254.1983.7572.8891.967表1分析的是固体表面部分的成分，有一定的局限性和误差，所以该分析数据只能作为参考，实验时所需的主要元素含量需自行分析测定。
铬铁矿硫酸浸出过程分析
铬铁矿硫酸浸出过程分析氧化铬、硫酸铬和碱式硫酸铬等三价铬盐产品的传统冶炼思路是先通过提供强碱性强氧化性环境，令铬铁矿中的Cr(III)氧化为Cr(VI)，实现尖晶石结构的破坏和铬元素与杂质离子的分离，然后再进行还原处理将Cr(VI)还原为Cr(III)，制备目标产品。
含Cr(VI)中间产物的出现给安全生产和环境保护带来了严重的负担，大量含Cr(VI)废弃物的排放成为了制约铬盐行业继续发展的重要瓶颈。
随着我国铬盐行业的迅速崛起，我国己成为名副其实的世界铬盐加工厂，这给我们带来巨额经济利益的同时也埋下了巨大的污染隐患。
铬铁矿的硫酸浸出依托于成熟的湿法冶金技术，在强酸溶液中通过加入氧化剂促使尖晶石结构破坏，使铬离子以Cr(III)的形式释放进入浸出液，从而达到元素提取的目的。
1热力学分析铬铁矿属于典型的类质同象尖晶石结构，铬、铁、铝、镁四种金属同时存在于尖晶石晶格中。
为确定铬铁矿酸溶浸出的条件范围，本研究利用Eh-pH图对铬铁矿在硫酸体系中的浸出行为进行热力学表征。
通过前人研究得知，在150-170℃的温度范围内进行浸出，铬回收率可达90%以上。
因此，本研究利用FactSage软件进行了热力学计算，综合分析了此温度区间内各类含铬尖晶石相在硫酸体系中的赋存状态，并绘制了160℃时Mg-Fe-Cr-H20和Mg-AI-Cr-H20系Eh-pH图，如图1所示。
当纵坐标E为负值时，溶液会向铬铁矿提供电子;而当E为正值时，铬铁矿中的Cr3+和Fe2+可将电子转移到溶液体系中。
从图1中可以看出，存在含铬尖晶石相分解，铬元素以Cr3+的形式向溶液释放的稳定区域。
但即便在160℃，尖晶石相在稀酸溶液中扔有较强的稳定性。
要破坏含铬尖晶石结构使Cr3+从矿石中释放，需令体系维持在强酸性环境，并同时需要保持较高的氧化电位。
在选择氧化剂时应当注意，本研究在水溶液中进行，氧化电位过高会导致水分子的分解和氧气的释放，且所用氧化剂的氧化性不可高于Cr(VI)，否则会造成矿石中Cr3+氧化为Cr6+，导致Cr(VI)污染的问题。
cr的基本性质
cr - 化学元素铬cr 即铬。
铬元素符号Cr，银白色金属，在元素周期表中属ⅥB族，铬的原子序数24，原子量51.996，体心立方晶体，常见化合价为+3、+6和+2。
1797年法国化学家沃克兰(L.N.Vauquelin)在西伯利亚红铅矿（铬铅矿）中发现一种新元素，次年用碳还原，得金属铬。
因为铬能够生成美丽多色的化合物，根据希腊字chroma（颜色）命名为chromium。
基本信息中文别名:含铬色料的通称;金属铬;铬(微晶);铬粉;铬粒;铬片;铬单晶片;铬溅射耙材英文名称:Chromium(III) atomic absorption standard solution英文别名:chromium coating quality balzers 0.7-3.5 mm; ChromiumchipsNmmthick 99,99%; Chromium crystallites (99.99%); ChromiumpelletsNmm; ChromiumflakesNmmanddown; ChromiumpowderNmesh; Chromiumlumpelectrolytic; Chromium chips (99.8%); Chromium pellets(99.7%); Chromium flakes(99.3%); Chromium(III); Chromium solution 1000 ppm; Chromium solution 10 000 ppm; Chrome CAS:7440-47-3[1]EINECS:231-157-5分子式:Cr分子量:52分子结构:元素原子量：51.9961元素类型：金属元素原子体积：(立方厘米/摩尔)7.23元素在太阳中的含量：(ppm)20元素在海水中的含量：(ppm)太平洋表面0.00015地壳中含量：（ppm）100质子数：24中子数：28原子序数：24所属周期：3所属族数：VIB核电荷数：24电子层分布：2-8-13-1电子层：K-L-M-N外围电子层排布：3d⁵4s1晶体结构：晶胞为体心立方晶胞，每个晶胞含有2个金属原子。
铬及其化合物性质(补充))
铬及其化合物性质一、单质：铬铬的化学性质很稳定，在常温下，放在空气中或浸在水里，不会生锈。
手表的外壳常是银闪闪的，人们说它是镀了“克罗米”，共实，“克罗米”就是铬，是从路的拉丁文名称Chromium音译而来的。
一些眼镜的金属架子、表带、汽车车灯、自行车车把与钢圈、铁栏杆、照相机架子等，也都常镀一层铬，不仅美观，而且防锈。
所镀的铬层越薄，越是会紧贴在金属的表面，不易脱掉。
在一些炮筒、枪管内壁，所镀的铬层仅有0.005毫米厚，但是，发射了千百发炮弹、子弹以后，铬层依然还在。
色的，重铬酸钾是桔红色的，铬酸是猩红色的，氧化铬是绿色的(常见的绿色颜料“铬绿”就是它)，铬矾(含水硫酸铬)是蓝紫色的，铬酸铅是黄色的(常见的黄色颜科“铬黄”就是它)2、铬的化学性质不活泼金属，在常温下对氧和湿气都是稳定的，但和氟反应生成CrF3。
金属铬在酸中一般以表面钝化为其特征。
一旦去钝化后，极易溶解于几乎所有的无机酸中，但不溶于硝酸。
在高温下，铬与氮起反应并被碱所侵蚀。
可溶于强碱溶液。
铬具有很高的耐腐蚀性，在空气中，即便是在赤热的状态下，氧化也很慢。
不溶于水。
镀在金属上可起保护作用。
温度高于600℃时铬和水、氮、碳、硫反应生成相应的Cr2O3，Cr2N和CrN, Cr7C3和Cr3C2,C r2S3。
铬和氧反应时开始较快,当表面生成氧化薄膜之后速度急剧减慢；加热到1200℃时，氧化薄膜破坏，氧化速度重新加快，到2000℃时铬在氧中燃烧生成Cr2O3。
铬很容易和稀盐酸或稀硫酸反应,生成氯化物或硫酸盐，同时放出氢气。
相关化学方程式如下：Cr + 2HCl= CrCl2 + H2↑ Cr + H2SO4 = CrSO4 + H2↑二、重要化合物1、Cr(III)（1）Cr2O3是绿色颜料，俗称“铬绿”，它是一种两性氧化物，能与酸或浓碱溶液反应。
（同氧化铝）氧化铬的制备：（NH4）2Cr2O7晶体受热即可分解出：Cr2O3N2H2O（2）Cr3+在酸性溶液中比较稳定，需要用强氧化剂方能使其氧化，比如酸性高猛酸钾溶液氧化成重铬酸根离子。
高碳铬铁渣型的探讨总
高碳铬铁渣型的探讨将上表中的SiO2含量和MgO/Al2O3的比值在SiO2—MgO—Al2O3三元图中标出方法是:先由SiO2的含量作一平行于MgO—Al2O3的直线,再由SiO2顶点出发,按照MgO/ Al2O3的比值向MgO—Al2O3画一条直线,两直线的交点即为该矿在三元图中的位置。
二.高碳铬铁的终渣组成高碳铬铁的的渣型位于下图中ABCD中一个较宽的范围，在SiO2为26—40%，MgO/Al2O3为0.68—2.61的范围内都能生产出合格的高碳铬铁。
这四个顶点分别是：A点，SiO2=40%，MgO/Al2O3=2.61；B点，SiO2=26%，MgO/Al2O3=2.61；C点：SiO2=26%，MgO/Al2O3=0.68；D点：SiO2=40%，MgO/Al2O3=0.68。
高碳铬铁的渣型有人提出用∑ＲＯ·SiO2+ R2O3表达式表示，其中∑ＲＯ为CaO，FeO，MgO的摩尔数之和，R2O3为Al2O3和Cr2O3摩尔数之和。
终渣碱度为1.0—1.7之间，仅个别情况为酸性渣。
SiO2MgO+CaOAl2O3A BCD O HI既然终渣在上述范围同波动，那么是否存在一点是最理想的渣型？可以设想其交点即为此点，此点的组成为SiO 235%，MgO/Al 2O 3为1.22。
而另外有人认为，在选择高碳铬铁渣最佳组成部时，炉渣的MgO/Al 2O 3的值应与待熔铬矿尖晶石中的该比值相同，SiO 2则根据三元相图确定。
同时，根据国内外资料分析，渣中的MgO/Al 2O 3值一般为在1.0—2.55，而以1.3为宜。
三．高碳铬铁的配料铬矿、熔剂、还原剂的配比是按三元熔度图熔点约为1700℃考虑的，但总的都有个趋向是向上图中交点靠边近。
当然，在实际配料过程中，交点会有所漂移，为了控制合金含碳量，需要调整炉渣成分，因而改变炉料配比。
为提高炉渣碱度，可适量配入石灰（石），这样有利于提高炉渣流动性和脱硫能力、增强炉渣导电性。
