三相异步电动机绝缘电阻测定
如何判定三相异步电动机是否烧毁
如何判定三相异步电动机是否烧毁三相异步电动机烧毁是指电动机的绕组或其他部件发生严重损坏，无法正常运行或产生故障。
判断三相异步电动机是否烧毁，需要对电机的外观、电气测量和机械性能进行综合分析。
以下是一些常见的判断方法。
1.外观检查：首先，可以通过观察电动机的外观是否有明显的物理损坏来判断电机是否烧毁。
例如，检查电机外壳是否有明显的裂纹、变形或烧焦痕迹等。
同时，还要检查电机端子和接线盒是否存在烧灼、熔化或烧焦的现象。
2.线圈绝缘测量：电动机发生烧毁时，较常见的情况是导致线圈绝缘损坏。
可以使用绝缘电阻仪或绝缘电阻测量仪对电动机的线圈绝缘进行测量。
一般来说，正常的线圈绝缘电阻值应该在几十兆欧到几百兆欧之间。
如果测量结果显示电阻值特别低（例如低于1兆欧），则可能是线圈绝缘损坏导致的烧毁。
3.电流测量：在电动机运行时，可以通过测量电机的工作电流来判断其是否烧毁。
一般来说，正常运行的电动机应该有稳定的工作电流。
如果电动机的工作电流异常高，可能是因为损坏的绕组导致电流过大。
此外，烧毁的电动机也可能出现电流不稳定、跳闸或短路等现象。
4.磁场测量：三相异步电动机的运行离不开正常的磁场。
可以通过检测电动机的磁场来判断电机是否烧毁。
方法之一是使用磁力计或万用表的磁量程功能，测量电动机绕组上是否存在正常的磁力线。
通常情况下，正常运行的电动机应有稳定的磁场强度。
烧毁的电动机可能会出现磁场弱或不存在的情况。
5.机械性能测试：除了电气测量，还可以通过机械性能测试来判断电动机是否烧毁。
常用的方法包括转子转动阻力测量、轴承声音检测、转子转动自由度测试等。
如果电动机的机械性能异常，可能是由于损坏的绕组或其他元件导致的。
以上是一些常见的方法，结合实际情况可以综合判断三相异步电动机是否烧毁。
如果有怀疑，建议寻求专业的电机维修或检测机构进行更精确的判断。
电动机绝缘电阻的检测、绕组极性的鉴别
实验题目类型：设计型《电机与拖动》实验报告实验题目名称：电动机绝缘电阻的检测、绕组极性的鉴别实验室名称：电机及自动控制实验组号：指导教师：报告人：学号：实验地点：实验时间：指导教师评阅意见与成绩评定指导教师评阅意见：成绩评定：实验设计方案30%实验操作与数据处理40%实验结果陈述与总结30%总分说明：1.本次试验题目没有实验方案者不允许参加实验，记零分。
2.严重违反实验操作规程，有重大安全隐患者，终止实验，记零分。
一、实验目的（1）熟悉电机绝缘电阻的检测方法。
（2）熟悉三相异步电动机绕组极性的鉴别方法。
（3）掌握电动机点动实验方法。
（4）提交实验成果。
二、实验设备三、实验内容1.实验步骤1)实验设备的选用，检查设备完好情况。
2)经教师审阅后方可进行。
3)按照准备的实验内容，实验步骤进行实验。
4)若在实验中发现问题，及时分析问题排查后进行实验。
2.电动机绝缘电阻检测方法：各相绕组的始末端均引出机壳外，应断开各相之间的连接线，分别测量每相绕组之间的绝缘电阻，即绕组对地的绝缘电阻；然后测量各相绕组之间的绝缘电阻，即相间绝缘电阻。
如果绕组只有始端或末端引出壳外，则应测量所有绕组对机壳的绝缘电阻。
影响电动机绝缘电阻的因素：1)表面状况的影响。
由于发电机的转子和直流电机具有较大的漏电表面。
2)潮湿的影响。
绝缘表面上的粉尘暴露于潮气或油中部分导电。
3)温度影响。
绕组的绝缘电阻值取决于绕组的温度和所施加电压的时间。
4)试验电压幅值的影响。
绝缘电阻值可能随着所施电压的升高而稍有降低。
5)剩余电荷对绕组电阻测量的影响。
如剩余电荷存在于绝缘中，绝缘电阻的测量将会产生误差。
3.三相异步电动机绕组极性三相异步电动机的定子绕组通以三相电流时，即产生旋转磁场，在转子绕组中感生电动势，该电动势在已成闭合回路的转子绕组中产生电流，转子电流与磁场相互作用产生电磁转矩，使转子驱动机械负载旋转，将电能转化为机械能。
鉴别三相绕组的极性将三相绕组串联后与一只毫安表（将万用表的选择旋钮选址毫安挡位置）接成闭合回路。
兆欧表测量三相异步电动机绝缘电阻
兆欧表测量三相异步电动机绝缘电阻在电力系统中，三相异步电动机是一种非常常见的电动机类型。
为了确保电动机的正常运行和安全性，绝缘电阻是一个重要的参数需要进行监测和测试。
本文将介绍如何使用兆欧表来测量三相异步电动机的绝缘电阻。
我们需要了解什么是绝缘电阻。
绝缘电阻是指电气设备的绝缘材料对电流的阻碍能力。
它反映了电气设备的绝缘状态是否良好。
对于三相异步电动机来说，绝缘电阻的测试是非常重要的，因为如果绝缘电阻过低，就可能导致电机出现漏电现象或者短路，从而造成设备的损坏甚至是发生火灾的危险。
那么，如何使用兆欧表来测量三相异步电动机的绝缘电阻呢？首先，我们需要准备一个兆欧表，这是一种专门用于测量绝缘电阻的仪器。
在进行测试之前，需要确保电动机已经停止运行，并断开所有的电源连接。
接下来，我们需要将兆欧表的两个测试引线分别连接到三相电动机的绝缘材料上。
一般来说，绝缘电阻测试会分为两种情况，一种是测试绕组与地之间的绝缘电阻，另一种是测试绕组之间的绝缘电阻。
对于前一种情况，我们需要将一根测试引线连接到电动机的绕组上，另一根测试引线连接到地线上。
对于后一种情况，我们需要将两根测试引线分别连接到电动机的不同绕组上。
在连接完成后，我们需要设置兆欧表的测试参数。
一般来说，绝缘电阻测试需要使用直流电压进行测试，常见的测试电压有500V、1000V等。
根据电动机的额定电压和绝缘材料的要求，选择合适的测试电压。
然后，我们需要将兆欧表切换到绝缘电阻测试模式，并设置测试范围。
当一切准备就绪后，我们可以开始进行绝缘电阻测试了。
打开兆欧表的电源，并按下测试按钮，兆欧表会自动施加测试电压并测量绝缘电阻。
测试完成后，兆欧表会显示出测试结果，我们可以根据显示结果来评估电动机的绝缘状况。
需要注意的是，绝缘电阻的测试结果可能会受到一些外界因素的影响，如温度、湿度等。
因此，在进行测试时，我们需要确保测试环境的稳定性，并对测试结果进行合理的分析和判断。
绝缘电阻的测试是三相异步电动机维护和检修工作中非常重要的一部分。
三相异步电动机的检测
再将检流计锁扣锁上，以防搬动过程中损坏检流计。
二、定子绕组绝缘电阻的测量三相异步电动机绝缘程度的好坏对设备的正常运行和人身安全有密切关系。
绝缘程度的好坏可以用绝缘电阻的高低来衡量，由于设备受热、受潮等原因，会使绝缘电阻降低，甚至可能造成设备外壳带电和出现短路事故。
所以在使用期间应定期作绝缘电阻的检查。
如果一台电机长期没有使用，使用前则必须作绝缘电阻的检查。
绝缘电阻的检查不能用普通的欧姆表（如万用表的电阻挡）进行，而应用兆欧表（也称摇表）进行测量。
兆欧表是专门用于测量高电阻，即绝缘电阻的仪表，如图3-5-2。
应用兆欧表测量各相绕组对外壳和各相间的绝缘电阻，分别为R（U—地）；R（V—地）；R（W一地）；R（U—V）；R（V—W）；R（W—U）。
图3-5-2兆欧表冷态（常温）下，额定电压1000V以下的电动机，测得的绝缘电阻值一般应大于1MQ。
使用兆欧表时，要注意以下几个问题：（1）应按电气设备的电压等级选择兆欧表的规格，测量额定电压不足500丫（如额定电压380V的电动机）的绕组的绝缘电阻时，则应选用500V兆欧表，而测定额定电压高于500V的绕组的绝缘电阻时，则应选用1000V的兆欧表。
（2）测量绝缘电阻前，必须切断电动机的电源，并对兆欧表自检。
自检的方法是先将兆欧表二端线开路，缓慢摇动兆欧表手柄，表针应指到“8”处，再把兆欧表二端线迅速短接一下，表针应指到零处。
如果不是这样，说明兆欧表自身有故障，必须检查修理，方能使用。
（3）测量绝缘电阻时，将兆欧表端钮L、E分别接到待测绝缘电阻两端，如测量绕组对地（或对电动机外壳）的绝缘电阻时，则应将E接地（或电动机外壳），L接绕组的一端。
（4）兆欧表要平放，转动手柄的转速要均匀（120转/分）。
应摇转一分钟后读取数值。
测量电动机的绝缘电阻，一般有二项内容，一是测量每相绕组间绝缘，二是测量每相绕组对机壳间的绝缘。
对于500V 以下的中、小型电动机，绝缘电阻最教师示范操作低不得小于1000Q/V。
3-2电动机出厂检验测试方法(衡南)
三相异步电动机出厂检验测试方法1.绕组对地及相间的绝缘电阻测定1.1 检查部位：三相定子绕组，U1-U2、V1-V2、W1-W21.2检验标准：按《相关电机标准》规定，定子绕组绝缘电阻在热态时或温升试验后，绝缘电阻不低于0.38ΜΩ（额定电压380V）或0.66ΜΩ（额定电压660V）出厂检验内控冷态标准不低于50ΜΩ。
1.3检验工具：兆欧表（1000ΜΩ）1.4检验方法：相与相、相对地接线后用兆欧表测量，测量数值，应保证冷态50ΜΩ以上，热态应保证额定电压380V时不低于0.38ΜΩ；额定电压660V时不低于0.66ΜΩ。
1.5检验方式：出厂冷态全检、热态按10%抽检。
2.绕组在实际冷状态下的直流电阻测定2.1检查部位：定子三相绕组的直流电阻。
2.2检验标准：按《相关电机标准》和《试验标准》规定，定子绕组在实际冷态时，各相绕组的直流电阻与三相电阻的平均值之差，不大于2%。
2.3检验工具：QJ44双臂电桥2.4检验方法：按每相首尾测量，W1-W2、U1-U2、V1-V2并计算各相绕相电阻与三相电阻的平均值之差应保证小于2%。
2.5检验方式：全检。
3.绕组对地及相间耐压试验3.1检查部位：三相绕组相间及对地绝缘介电强度。
3.2检验标准：按《相关电机标准》规定，定子绕组相对相、相对地，应能承受为时1min的耐电压试验，电机功率在3kW以上的试验电压为2320V，而不击穿。
3.3检验工具：高压试验台。
3.4检验方法：将相与相、相对地接线后用高压试验台，按照电机功率3kW，以下1760V；4kW 以上2320V作1min的耐压试验。
3.5检验方式：全检。
4.匝间绝缘试验4.1检查部位：电机定子绕组各相线圈的冲击耐压试验4.2检验标准：按《相关电机标准》规定电动机定子绕组线圈应能承受额定功率3kW以下的试验电压峰值为2300V，和额定功率4kW以上的试验电压峰值为3400V，波前时间为0.5μS 的冲击电压试验。
三相异步电动机绝缘电阻的测量方法

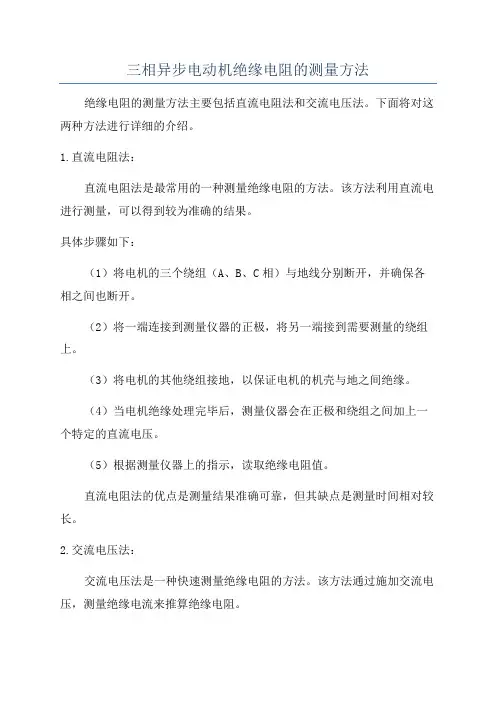

三相异步电动机绝缘电阻的测量方法绝缘电阻的测量方法主要包括直流电阻法和交流电压法。
下面将对这两种方法进行详细的介绍。
1.直流电阻法：直流电阻法是最常用的一种测量绝缘电阻的方法。
该方法利用直流电进行测量，可以得到较为准确的结果。
具体步骤如下：（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。
（2）将一端连接到测量仪器的正极，将另一端接到需要测量的绕组上。
（3）将电机的其他绕组接地，以保证电机的机壳与地之间绝缘。
（4）当电机绝缘处理完毕后，测量仪器会在正极和绕组之间加上一个特定的直流电压。
（5）根据测量仪器上的指示，读取绝缘电阻值。
直流电阻法的优点是测量结果准确可靠，但其缺点是测量时间相对较长。
2.交流电压法：交流电压法是一种快速测量绝缘电阻的方法。
该方法通过施加交流电压，测量绝缘电流来推算绝缘电阻。
具体步骤如下：（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。
（2）将一组电极连接到需要测量的绕组上，另一组电极连接到电源上。
（3）当电机绝缘处理完毕后，输入特定频率和电压的交流电源。
（4）通过交流电流表测量电机绕组的接地电流。
（5）根据测量的电流以及电源的电压和频率，计算绝缘电阻值。
交流电压法的优点是测量时间较短，但其缺点是测量结果相对于直流电阻法略有偏差。
需要注意的是，在进行绝缘电阻测量时，一定要确保电机的电源已经断电，并在测试前进行完全绝缘处理，以避免电击的风险。
此外，无论采用直流电阻法还是交流电压法进行测量，都应根据电机的具体情况和使用要求，选择适当的测试工具和参数，以确保测量结果的准确性和可靠性。
综上所述，通过直流电阻法和交流电压法可以测量三相异步电动机的绝缘电阻，以评估电机的绝缘状况。
在实际操作中，应根据电机的具体情况选择合适的测量方法，并遵循相关安全规范，以确保测量结果的准确性和安全性。
三相异步电机怎么测量和如何判断电机好坏
三相异步电机怎么测量和如何判断电机好坏?测量冷态直流电阻测定直流电阻主要是为了检验电机三相绕组直流电阻的对称性，即三相绕组直流电阻值的平衡程度，要求误差不超过平均值的5%。
由于绕组接线错误、焊接不良、导线绝缘层损坏或线圈匝数有误差，都会造成三相绕组的直流电阻不平衡。
根据电机功率的大小，绕组的直流电阻可分为高电阻与低电阻，电阻在10Ω以上为高电阻，在10Ω以下为低电阻。
其测量方法如下：(1) 高电阻的测量用万用表测量，或通以直流电，测出电流I和电压U，再按欧姆定律计算出直流电阻R；(2) 低电阻的测量用精度较高的电桥测量，应测量三次，取其平均值。
测量绝缘电阻兆欧表测量绕组的对地绝缘电阻和相间绝缘电阻是先将三相绕组的6个端头分出U、V、W三相的3对端头，再把兆欧表“E”(地)端接其中一相，“L”(线)端接在另一相上，以120r/min的转速均匀摇动1分钟(转速允许误差±20%),随之读取兆欧表指示的电阻值。
用此法测三次，就测出U-V、V-W、W-U之间的相间绝缘电阻值。
然后将U、V、W三相的3个尾端头(或首端头)绞接在一起，把兆欧表的“L”(线)端接上，再把“E”(地)端接机座，以测相间绝缘电阻的方法，同样测得对地绝缘电阻值。
低压电机通常采用500V兆欧表，要求对地绝缘电阻和相间绝缘电阻都不能小于0.5MΩ。
若绝缘电阻值偏小，说明绝缘不良，通常是槽绝缘在槽端伸出槽口部分破损或末伸出槽口或没有包好导线，使导线与铁心相碰所致。
处理方法是在槽口端找出故障点，并以衬垫绝缘纸来消除故障点。
如果没有破损仍低于此值，必须经干燥处理后才能进行耐压试验。
测量转子开路电压转子不动，在定子绕组上加额定电压，测量各相间电压。
转子开路电压不超过铭牌规定数值的±5%，转子三相绕组间的相电压与其平均值之间的误差不大于±2%。
扩展资料1、故障现象机壳带电、控制线路失控、绕组短路发热，致使电动机无法正常运行。
绝缘电阻-接地电阻测量方法
绝缘电阻/接地电阻检测方法一、线路绝缘检测测试低压设备或线路的绝缘电阻可使用500V兆欧表（摇表，0-250ΜΩ），不能用万用表来测试。
兆欧表是一种具有高电压而且使用便利的测试大电阻的指示仪表。
1 测试方法1.1、照明、动力线路绝缘电阻测试（见附件二表）：断开上端开关电源，断开设备，断开保险丝（即断开柜体上仪表表回路，防止影响绝缘电阻测量），线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
1.2、电气设备、设施绝缘电阻测试方法断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。
摇测三相异步电动机转子绕组测相对相。
测相对地时“E〞测试线接电动机外壳，“L〞测试线接三相绕组。
即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。
2 绝缘电阻值测试标准2.1、低压线路和用电设备绝缘电阻应不小于4ΜΩ。
2.2、部分老旧运行中的线路，绝缘电阻应不小于1ΜΩ。
2.3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。
2.4、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ；Ⅱ类手持电动工具应大于7ΜΩ；Ⅲ类手持电动工具应大于1ΜΩ。
3 绝缘电阻值测试时本卷须知3.1、测电气设备绝缘电阻时，应先切断电源，将设备充分放电。
3.2、仪表应放置在水平位置。
3.3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。
3.4、顺时针方向转动兆欧表的发电机摇把，保证转速（每分钟120转）均匀稳定，不要时快时慢，以免测量不确切3.5、测量电容量较大的电机、电缆及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。
3.6、测试应在良好的天气下进行，周边环境度不低于5℃为宜。
二、设备接地电阻测试1、测试方法1.1 接地电阻测试仪器ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
三相异步电动机检测方法
三相异步电动机检测方法
三相异步电动机的检测方法有以下几种：
1. 功率测试：可以通过给电动机加负载，测量其输出功率来判断电机的运行状态。
可以使用功率表或功率计进行测试。
2. 绝缘测试：使用绝缘电阻测试仪测量电动机的绝缘电阻，以判断电机的绝缘状态。
绝缘电阻过低可能导致电机绕组短路。
3. 电流测试：通过测量电动机的运行电流，可以判断电机是否正常工作。
电流过高可能表示电机负载过大或内部故障。
4. 温度测试：通过测量电动机的轴承和绕组的温度，可以判断电机是否存在过热问题。
过高的温度可能表示电机散热不良。
5. 振动测试：通过振动测量仪测量电动机的振动水平，可以判断电机是否存在振动异常。
过高的振动可能表示电机轴承磨损或不平衡。
这些方法可以单独或联合使用，以全面评估电动机的工作状态和健康程度。
在进行电动机检测之前，应确保操作人员具备相关知识和技能，并遵守相关安全操作规程。
简述三相异步电动机的重要试验内容
简述三相异步电动机的重要试验内容作者：杨全兴来源：《中小企业管理与科技·下旬刊》2014年第08期摘要：电机在煤矿井下作业中得到广泛使用，在生产作业的各个环节都涉及到电动机。
文章通过阐述定子绕组对机壳及绕组相互间绝缘电阻测定，并进行相应的耐电压试验，同时提出相应的政策建议。
关键词：异步电机定子试验1 定子绕组对机壳及绕组相互间绝缘电阻测定测量绕组对机壳绝缘电阻是最简便的绝缘试验项目，可判别绕组绝缘是否严重受潮或有严重缺陷。
绝缘电阻值是指施加于试品上的直流电压，与指定时间内流过绝缘的总电流之商，在测量过程中，流过绝缘的泄漏电流始终不变，但绝缘中的充电电流和吸收电流，却随时间的延续而衰减，因而绝缘电阻指示值不断增大，开始异常迅速，而后渐趋稳定。
①测量仪表：兆欧表，有手摇发电式和电子式两类。
②仪表规格及选用：兆欧表的规格是按其所发出的电压值来确定的，常用的有250V、500V、1000V、2500V、5000V，几种规格。
③电机应根据电压等级选择兆欧表，选用标准如表1：测量埋置在绕组内的热敏元件等的绝缘电阻时，一般应选用250V规格的兆欧表。
④操作方法及要求：如电机三相绕组的始末端均引出机壳外，应分别测量每相绕组对机壳及各相绕组相互间的绝缘电阻。
如三相绕组在电机内部已结接成Y形或△形连接，则测量所有绕组对机壳的绝缘电阻。
测量时，兆欧表指定用来接地的一端应接至机壳，而另一端依次与被测绕组的线端相接，以接近兆欧表规定的速度120r/min左右的转速，均匀转动兆欧表，待仪表指针稳定后读取绝缘电阻值。
测量后，应将绕组对地放电。
2 定子绕组在实际冷状态下的直流电阻测定电机绕组的直流电阻是电机的重要参数，通过对实测电阻值与设计值比较分析，可检查匝数、线径、接线是否正确，焊接是否良好。
绕组直流电阻是参与损耗计算和温升计算必需的参数，根据电机绕组在冷状态与热状态下的电阻值，可计算绕组温升。
①测量仪表：测量电机绕组直流电阻最常用仪表是直流电阻电桥，准确度不低于0.2级。
三相异步电动机绝缘电阻测量与检修
Байду номын сангаас
三相异步电动机绝缘电阻测量及故障检修 一、定子绕组绝缘电阻测量 (1)选用500V，500MΩ或1000MΩ的兆欧表。兆欧表与电动机的联线不能用双股线，必须用单股线分开单独联接，以免引起误差。 (2)测量前先将兆欧表进行一次开路和短路试验，检查兆欧表是否正常。具体操作为：将两连接线（L线、E线）开路，摇动手柄指针应指在无穷大处，再把两连接线短接一下，指针应指在零处。 (3)在测量前三相交流电动机必须切断电源。先打开电机的接线盒，里面有六个接线柱。三相电机分三角形和星形接法两种、拆开连接铜片时要记住是那种接法，然后用万能表电阻挡1K挡在接线柱上找出三个线组，一般是上下斜对角的。 (4) 测量时，将兆欧表置于水平位置，摇把转动时其端钮间不许短路。手摇发电机应由慢到快，转速应达到120r/min，并保持匀速，使指针稳定。同时注意防止触电。摇动过程中，当出现指针已指零时，就不能再继续摇动，以防表内线圈发热损坏。 (5) 分别测量A、B 、C相对壳；A、B 、C两两之间的绝缘电阻共6次的绝缘电阻均≥0.5兆欧为合格，如果有某个绝缘电阻低于0.5兆欧为不合格。 二、如果绝缘电阻低于0.5兆欧，就说明该电动机的绝缘电阻下降，不经过维修或干燥处理，就不能再继续使用。导致农用电动机绝缘电阻下降的原因及处理方式有以下方法。 1.引出线绝缘套管和引出部分污损老化 对于这种原因导致的电动机绝缘电阻降低，可用眼睛查看绝缘套管是否污损、开裂，引出线引出部分的绝缘是否外伤，然后清除污物，修理不良部分。 2.绕组绝缘异常 原因是电动机使用时间过长，超过其正常使用寿命；安装环境潮湿、运行状况恶劣，例如起动、停转频繁，长期过载运行，长期低电压运行，使绝缘老化。超过正常使用寿命的电动机要及时更换；绝缘老化的，查出绝缘老化不良部分，进行修理或替换。 3. 绕组受潮 农用电动机受潮的原因很多，常见的有雨淋、工作环境潮湿、长时间停用等。另外一个主要原因是电动机绕组通风冷却时，把周围气体中的灰尘、湿气吸入内部，加上旋转时机械应力的作用，致使电动机绕组受潮。诊断的方法是用500伏兆欧表测量绝缘电阻值。常用处理方法是选用：灯泡烘烤、交流电烘干、低压直流干燥、定子铁芯涡流烘干法进行干燥。
三相异步电动机绝缘电阻的测量方法
三相异步电动机绝缘电阻的测量方法一、实操任务（1）三相异步电动机的绝缘电阻检测，检查是否满足要求；（2）根据给定的被测线路，按照使用方法测出其绝缘电阻的大小并记录。
二、工作流程电气设备在使用中，因发热、污染、受潮或老化都会使绝缘电阻下降，可能会造成设备漏电或短路及人身触电事故，为了确保设备正常运行和人身安全，必须对新购置、放置三个月以上的设备重新投入使用的或使用中设备、线路进行定期检查，发现有隐患及时排除。
（一）正确选择仪表测量三相异步电动机的绝缘电阻，应该选择兆欧表（数字式或指针式）。
选用兆欧表的原则如下：（1）根据被测线路或电器设备的电压选择兆欧表的额定电压等级；测量500V及以下的线路或设备，选用500V或1000V的兆欧表；额定电压在500V以上的线路或设备，应选用1000V或2500V的兆欧表；对于绝缘子、母线等高压设备或线路应选用2500V或5000V兆欧表。
（2）根据被测线路或电器设备的绝缘电阻要求来选择兆欧表额定的量程（例：线路要求绝缘不少于1000兆欧才能合格的，则选用兆欧表量程时就应该大于1000兆欧）；（二）使用前检查(以指针表为例)1、外观检查(1) 检查外壳是否完整，无破损；是否有合格证明或定期检验证明；(2) 检查指针是否有弯曲；(3) 检查引线连接是否正确（线路L－引线为红色、接地E－引线为黑色、屏蔽G）、是否破损，表笔夹头绝缘是否良好；(4) 检查旋转把手是否正常；(5)电压是否适合(500伏或1000伏用于低压线路或设备，2500伏以上用于高压线路或设备)。
2、短路试验和开路试验(1) 短路试验：将两表笔短接，慢速旋转手柄，刻度盘指针应该指零；(2) 开路试验：将两表笔开路，快速（120r/min）旋转手柄，刻度盘指针应该指向∞。
注意：如果指针指不到零位或∞的，则需回收到专业机构调整合格后，方可使用，否则会影响测量结果。
(三)测量1、测量电动机相与地（外壳）绝缘电阻时，E端（黑色引线）接电动机外壳，L端（红色引线）分别接被测绕组的一端（U－外壳；V－外壳；W－外壳）。
三相异步电动机的绝缘电阻的测量
22
3. （2015）电动机绕组对地绝缘电阻用兆欧表测量时，其 绕组应接兆欧表的端子是（ ） A、L端 B、E端 C、G端 D.任意端
23
4.如图所示, 某同学测量重绕三相异步电动机的W相对地绝缘 电阻, 将兆欧表和电动机接线完毕后, 摇动手柄以100r/min的 速度, 观察到兆欧表的绝缘电阻为1.1MΩ, 因此他认为测量合 格。试指出测量过程中的错误之处。
24
5.如图所示，某同学想用兆欧表测量三相异步电动机的U 相对地绝缘电阻，请选择适当的电动机接线盒与兆欧表直 接相连，并进行实际接线。
兆欧表
U1 V1 W1
U1 V1 W1
L GE
W2 U2 V2 电动机(a)接线盒
W2 U2 V2 电动机(b)接线盒
25
总结:
例题与练习: 新航标：例题：P61计算题1.P63计算题3Βιβλιοθήκη 112.V相对地：12
3.W相对地：
13
方法总结:
14
四、测量三相异步电动机相间绝缘电阻: 1.U和V之间：
15
2.V和W之间：
16
2. W和U之间：
17
方法总结:
18
高考链接:
1.（2010）用兆欧测量电动机绕组与铁芯间的绝缘电阻时， 接电动机外壳的接线柱是（）
A.L
B.E
C.G
D.L和G
三相异步电动机绝缘电阻的测量
学习目标:
1.掌握兆欧的使用方法 2.掌握三相步电动机绝缘电阻的测量方法
2
重点:
兆欧表测量电动机绝缘电阻的方法
难点:
兆欧表测量电动机绝缘电阻的方法
一、兆欧表的校验
1.开路检测：
4
2.短路检测：
三相异步电动机绝缘强度测试解析
缘 电阻通常 采 用 电网 绝缘 监测 仪 ， 量 值 能 真 实 测
反映 电机绝 缘 电阻 的数 值 。 １ ２ 绝缘 电阻 的测 试方法 和标 准 ．
是测试 电机线圈各匝之间的绝缘性 能， 因测试方
法 不 同 ， 电机 造成 的影响 不 同 。 对
测 试绕 组 的绝缘 电阻 ， 用兆 欧表 ， 选 用规 采 其
ｓ ｅ ｉ ｃ ａ ｓ ｓ ｍｅ ｔｉ ｄ ｘ ｓ Ｉ ａ ｒ ｖｄ ｈ ｓｅ ｓ ｎ ａ ｉ ｏ ｓ ｒｏ ｈ ｏ ｔｎ ｅ ｔ ｐ ｃｆ ｓｅ ｓ ｎ ｎ ｅ ｅ ． ｔｃ ｎ ｐ ｏ ｉｅ ｔ ｅ ａ ｓ ｓｍｅ ｔｂ ｓｓｆｒ ｕ ｅ ｎ ｔｅ ｒ ｕｉ ｅ ｔｓ ， ｉ
ｍａｎｅ ａ ｃ ｎ ｎ ｕ ａｉｎ ｔｓ． ｉ ｔｎ ｎ ｅ ａ ｄ ｉｓ ｌｔ ｅ ｔ ｏ
Ｋｅ ｒ ｙ ｗｏ ｄｓ Ｉ ｓ ｌ ｔｏ ｅ ｉ ｔ ｎ ｅ； ｉ ｈ ｖ ｌ ｇ ｆ ｉ ｓ ｌ ｔｏ ｉ ｔ ｒｕ ｎ ｉ ｓ ｌ ｔ ｎ； ｎ ｅ — ｎ ｕ ａ ｉ ｎ ｒ ｓｓ ａ ｃ ｈ ｇ ｏ ｔ ｅ ｏ ｎ ｕ ａ ｉ ｎ； ｎ ｅ ｔ ｒ ｎ ｕ ａ ｉ ａ ｏ ｉ ｔ ｒ
Ａｎ ｌ ｓｓ ｏ ｎｓ ａ ｉ ｎ Ｄｉ ｌ ｃ ｒｃ Ｓ ｒ ｎｇ ｈ Ｔｅ ｔｏ ａ ｙ ｉ ｆ Ｉ ｕｌ ｔｏ ｅｅ ｔ ｉ ｔ ｅ ｔ ｓ ｆＴｈｒ ｅ Ｐｈａ ｅ Ｉ ｕｃ ｉ ｎ Ｍ ｏ ｏ ｓ ｅ－ ｓ ｎｄ ｔｏ ｔ ｒ
Ｗ ｎ ｉｎ ｎ ｈ ｎＪ ｇ ｎ ａ ｇ Ｑａ ｇａ ｄ Ｃ ｅ ｉ ａ ｇ ｎ
爆 也机
（ ＰＯＩＮ Ｐ Ｏ ＦＥＥ Ｔ Ｉ Ｍ Ｃ ＩＥ Ｅ Ｌ Ｓ —Ｒ Ｏ Ｌ ＣＲＣ Ａ ＨＮ ） Ｘ Ｏ
第７ １ 第６ ４ ０ 总 ５ 卷 （ １ 期） ２２ 期 年 ８
三相异步电动机绝缘电阻的测量方法
三相异步电动机绝缘电阻的测量方法1.直接测量法：（1）测量准备：将电动机与外部电源断开，断开电机绕组与接地线之间的连接，确保电机处于完全断电状态。
（2）接线：将电阻表的两个探头分别接在电机的绕组上，一个探头接在一个绕组的一点，另一个探头则逐渐地移动到其他绕组的各个点，逐个点进行测量。
（3）测量过程：在测量过程中，可以使用可以读取电阻值的万用表。
通常情况下，电动机的绝缘电阻应该在几百兆欧姆。
如果读数较低，则说明电机绝缘状况不好，存在绝缘漏电，需要进一步检测和维修。
2.间接测量法：间接测量法主要是通过测量电动机的介质损失角正切来得到绝缘电阻。
其主要步骤如下：（1）连接测量仪器：将电动机的绕组绕于1和2相之间，即将一相的线圈接在电机的两端子上，另一相的线圈接在0中性线上。
然后连接一个高压交流电源，将其接到电机的上述两个相线上，通过电源提供一定的电压。
（2）测量电压和电流：使用功率分析仪器来测量电源的电压和电机的输入电流。
（3）计算损耗正切：由于绕组内存在一些电流通路，会导致绕组的电流成正弦波，从而使得绕组内存在一些电流和电压之间的相位差。
通过测量电源电压和电机输入电流的相位差，可以计算出绕组的损耗正切。
（4）计算绝缘电阻：利用损耗正切公式，可以反推出电动机的绝缘电阻。
总结：直接测量法是一种简单、直接的方法，可以直接测量绝缘电阻值。
而间接测量法则通过测量电动机的损耗正切来估计绝缘电阻。
在实际应用中，一般会将这两种方法结合起来，以确保准确性和可靠性。
同时，在测量过程中，还需注意保证测量设备的安全，避免因为高压电流的存在而对人身造成伤害。
三相异步电动机实验报告
（5）若堵转试验时最大电压在~倍额定电压范围内，应根据试验数据绘制堵转特性曲线 ， ，额定电压的堵转电流 ，堵转转矩 ，由特性曲线上查取。
（6）若堵转试验时限于设备，最大电压低于 ，应作 曲线，并延长在该曲线上查取 时的堵转电流 ，此时的堵转转矩按下式求取：
， ——试验中测取的最大电流及该点转矩
(五)电机型式试验记录及计算
10.启动过程中最小转矩的测定（仅对笼形电机）。
11.超速试验（对笼形转子电动机，仅在型式试验时进行）。*
12.振动的测定。*
13.噪声的测定。
14.转动惯量的测定。
15.短时升高电压试验。*
16.耐电压试验。*
其中后面标有*的为检查试验项目。第12项也可根据需要仅列为型式试验项目。
二、试验内容及方法
=毫米
（8）作工作圆
连接O和D点，作OD线的垂直平分线，交OE于C点，C点即为工作圆的圆心。作工作圆的半圆ODE。量工作圆直径
=毫米
=安
（9）起动圆短路点
根据短路试验数据：取试验线电流接近（~） 点的 、 、 ，按 计算
按 计算 ，按 和 确定起动圆短路点D1（方法同工作圆）。
安
=伏
=瓦
安
=毫米
瓦
=毫米
（3）效率的间接测定法
效率的测量有间接法和直接法，采用间接法各部分损耗按下面方法计算：
三相异步电动机绝缘电阻测量要求及方案
三相异步电动机绝缘电阻测量要求及方案1.【绝缘电阻】:加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。
绝缘体有阻止电流通过的特性，但若加上高电压时，会有少许的漏电流流过绝缘体的内部或表面。
绝缘电阻是阻止漏电流通过的能力，阻值愈大愈好，通常以百万欧（MQ）计。
绝缘电阻会因材质劣化、表面附着之有机物、尘埃及水滴等而减小。
绝缘电阻是电气设备和电气线路最基本的绝缘指标。
对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0. 5MQ （对于运行中的设备和线路，绝缘电阻不应低于lMQ/kV）。
低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MQ；在比较潮湿的环境不应低于0・5MQ；二次回路小母线的绝缘电阻不应低于10MQ。
I类手持电动工具的绝缘电阻不应低于2MQ o 【注】绝缘电阻与相间电阻的区别：绝缘电阻说的是（两相绕组之间的）绝缘性能，绝缘电阻值越大越好。
相间电阻说的是（每相绕组导线的电阻）导电性能，电阻值越小越好。
电阻值越大，发热量越大，损耗越大。
2.【冷态绝缘电阻】对同步发电机而言，在冷态下测量绝缘电阻时，绕组的表面温度与周围空气温度之差不应大于±3°C。
冷状态一般指发电机的备用状态,绕组的表面温度与周围空气温度基本相同。
即在此时的温度下测量的绝缘电阻值。
冷态与热态所测绝缘电阻差别很大，热态时测得的结果很小，冷态时测得的结果比较大，根据温度差的不同冷态的结果可以达到热态的几倍甚至时十倍以上。
这是因为电机的绝缘材料都是树脂、NTN、聚酰亚胺薄膜等，这些的绝缘能力都和温度有关，温度高时绝缘能力下降，因此才会有电机冷热不同时测得的绝缘值不同。
测量的结果与电机的绝缘等级也有关系，电机根据不同的耐温等级分为：A 级、E 级、B级、F级、H级，耐温依次升高，目前大部分电机的耐温等级都是F 级和H级。
绝缘等级高，要求的绝缘材料的等级就高，相同温度下，绝缘等级高的测得的绝缘阻值就大。
三相异步电动机的绝缘电阻
三相异步电动机的绝缘电阻三相异步电动机是工业生产中常用的一种电动机，它具有结构简单、运行可靠、成本低廉等优点。
在使用三相异步电动机时，绝缘电阻是一个重要的参数。
本文将从绝缘电阻的定义、测试方法、影响因素以及维护保养等方面对三相异步电动机的绝缘电阻进行介绍。
我们来了解一下绝缘电阻的定义。
绝缘电阻是指电机绝缘材料对电流的阻碍能力。
它表示了电机绝缘材料内部的电流流动能力，是判断电机绝缘性能好坏的重要指标。
绝缘电阻的单位是欧姆（Ω），通常用兆欧姆（MΩ）表示。
接下来，我们来了解一下绝缘电阻的测试方法。
在进行绝缘电阻测试时，需要使用专门的绝缘电阻测试仪。
测试时，首先将电机的三相线缆与测试仪连接好，然后将测试仪设置为绝缘电阻测试模式，开始测试。
测试时，要确保电机处于停止状态，避免发生意外。
绝缘电阻的测试结果受到多种因素的影响。
首先，温度是影响绝缘电阻的重要因素之一。
通常情况下，绝缘电阻与温度成反比，即温度越高，绝缘电阻越小。
因此，在测试绝缘电阻时，需要考虑电机的温度，通常将测试结果进行温度校正，以得到准确的绝缘电阻值。
湿度也是影响绝缘电阻的因素之一。
湿度过高会导致电机绝缘材料吸湿，从而降低了绝缘电阻。
因此，在测试绝缘电阻时，需要考虑环境的湿度，避免湿度过高对测试结果的影响。
电机的老化程度和绝缘材料的质量也会对绝缘电阻产生影响。
电机使用时间越长，绝缘材料的老化程度越高，绝缘电阻就越容易下降。
同时，绝缘材料的质量也会影响绝缘电阻的稳定性和耐压能力。
为了保证三相异步电动机的安全运行，需要定期检测和维护其绝缘电阻。
一般来说，绝缘电阻应该大于一定的数值，才能保证电机的正常工作和安全运行。
如果绝缘电阻过小，就可能会出现绝缘击穿的情况，导致电机故障甚至损坏。
在进行维护时，可以采取以下措施来提高绝缘电阻。
首先，定期进行绝缘电阻测试，及时发现并处理问题。
其次，保持电机的清洁和干燥，避免湿度和污染物对绝缘材料的影响。
此外，定期更换老化严重的绝缘材料，及时修复或更换出现损坏的绝缘部件，以保证电机的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机绝缘电阻测定
一、绝缘电阻测定
通过绝缘电阻的测量，能判定绝缘受潮、脏污或缺陷等情况。
由于测量设备简单，方法简便，又是非破坏性的，因此，检测绝缘电阻被确认是判断绝缘质量的一个必要程序。
电动机修理后，投入使用前，用兆欧表测量各相绕组之间和各相绕组与机壳之间的绝缘电阻。
额定电压500V以下电动机可采用500V兆欧表，额定电压500~3000V的电动机应选用1000V兆欧表，额定电压3000V以上的电动机宜选用2500V兆欧表。
对于常用的500V及以下的低压电动机，以及修复后或全部更换绕组的电动机，要求其绝缘电阻在室温（冷态）下不得低于5MΩ。
根据国家标准规定，在工作温度（热态）下，电动机的绝缘电阻应符合下式的要求：
R＞Un/1000+Pn/100（MΩ）
式中，Un为电动机的额定电压（V）；Pn为电动机的额定功率（kW）。
电动机的绝缘电阻随着温度的升高而降低，呈指数规律变化，同时也随着受潮程度的加深而降低。
在工作温度下，电动机的热态绝缘电阻反映了电动机在工作温度和不受潮状态下的绝缘质量；在室温下测得的冷态绝缘电阻，可用以判断电动机能否安全运行。
绕组冷态绝缘电阻一般应高于热态绝缘电阻。
由于受条件限制，一般情况下，多数是测量冷态绝缘电阻，而热态绝缘电阻可通过如下公式换算求得：
热塑性绝缘电阻Rt=R*2的75-t/10次方（MΩ）
热固性绝缘电阻Rt=R*1.6的100-t/10次方（MΩ）
式中，Rt为温室t下的冷态绝缘电阻（MΩ）；R为绕组热态时的绝缘电阻（MΩ）。
测量时，将三相绕组的3个尾端（W2、U2、V2)用裸铜线连在一起，兆欧表的L接任一绕组首端，E端接电动机外壳，然后以约120r/min的转速摇动兆欧表的摇把达1min左右后，读取数据。
测量绕组相间的绝缘电阻时，将三相尾端连线拆除，兆欧表两端分别接U1和V1、V1和W1、W1和U1进行测量。
对于大型电动机，测定绝缘电阻是，还要做绝缘吸收试验，以判断是否受潮。
做绝缘电阻时，用兆欧表连续不断测量15s，记录15s时的绝缘电阻R15，再用
同样方法记录60s时的绝缘电阻R60，计算R60/R15的值（称为吸收系数）。
如果吸收系数大于1.3，则可认为绝缘干燥，否则认为绝缘受潮，应进行干燥处理。
绝缘电阻高并不一定说明电动机的绝缘性能一点良好。
例如绝缘受机械损伤，其导线之间或导线与铁芯之间还没有形成短路故障时，用兆欧表测量时，其绝缘电阻可能更高，这种故障经耐压试验后可发现。
