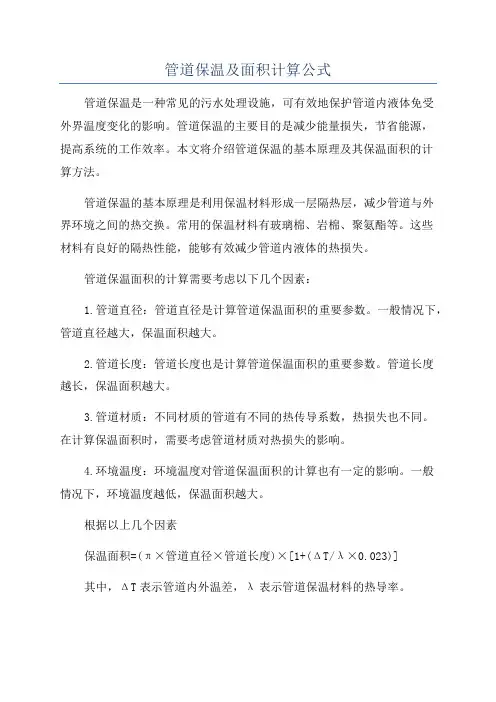

管道保温及面积计算公式管道保温是一种常见的污水处理设施，可有效地保护管道内液体免受外界温度变化的影响。
管道保温的主要目的是减少能量损失，节省能源，提高系统的工作效率。
本文将介绍管道保温的基本原理及其保温面积的计算方法。
管道保温的基本原理是利用保温材料形成一层隔热层，减少管道与外界环境之间的热交换。
常用的保温材料有玻璃棉、岩棉、聚氨酯等。
这些材料有良好的隔热性能，能够有效减少管道内液体的热损失。
管道保温面积的计算需要考虑以下几个因素：1.管道直径：管道直径是计算管道保温面积的重要参数。
一般情况下，管道直径越大，保温面积越大。
2.管道长度：管道长度也是计算管道保温面积的重要参数。
管道长度越长，保温面积越大。
3.管道材质：不同材质的管道有不同的热传导系数，热损失也不同。
在计算保温面积时，需要考虑管道材质对热损失的影响。
4.环境温度：环境温度对管道保温面积的计算也有一定的影响。
一般情况下，环境温度越低，保温面积越大。
根据以上几个因素保温面积=(π×管道直径×管道长度)×[1+(ΔT/λ×0.023)]其中，ΔT表示管道内外温差，λ表示管道保温材料的热导率。
通过这个公式，可以计算出管道保温面积，并选取合适的保温材料和厚度进行管道保温。
需要注意的是，在实际应用中，还需要考虑其他因素，如安装方式、施工工艺等。
总之，管道保温是一项重要的工程技术，能够有效地减少能量损失，提高系统的工作效率。
通过合理计算管道保温面积，选择合适的保温材料，可以实现节能减排的目标。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮与保护层计算公式:V＝π×(D＋1、033δ)×1、033δS＝π×(D＋2、1δ＋0、0082)×L式中D——直径1、033、2、1——调整系数;δ——绝热层厚度;L——设备筒体或管道长;0、0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值;D1 ——主管道直径;D2 ——伴热管道直径;(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热(管径相同,夹角大于90°时)。
D′＝D1＋1、5D2 ＋(10～20mm)③双管伴热(管径不同,夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值;D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层与保护层工程量。
(3)设备封头绝热、防潮与保护层工程量计算式。
V＝\[(D＋1、033δ)／2\]2 π×1、033δ×1、5×NS＝\[(D＋2、1δ)／2\]2 ×π×1、5×N(4)阀门绝热、防潮与保护层计算公式。
V＝π(D＋1、033δ)×2、5D×1、033δ×1、05×NS＝π(D＋2、1δ)×2、5D×1、05×N(5)法兰绝热、防潮与保护层计算公式。
V＝π(D＋1、033δ)×1、5D×1、033δ×1、05×N S＝π×(D＋2、1δ)×1、5D×1、05×N(6)弯头绝热、防潮与保护层计算公式。
V＝π(D＋1、033δ)×1、5D×2π×1、033δ× N／B S＝π×(D＋2、1δ)×1、5D×2π×N／B(7)拱顶罐封头绝热、防潮与保护层计算公式。
管道保温用料计算
管道保温用料计算管道保温材料工程量可按以下公式进行计算；保温层工程量计算：V=100（DW++×3.3%）×（+×3.3%）保温层外防潮层或保护层工程量计算：S=100（DW+2+2×5%+2d+3d）式中 V —保温材料体积（m）；S —防潮层或保护层面积（m）；DW—管道外径（m）；—保温层厚度（m）；d—用于捆扎保温材料的金属线直径或钢带厚度（m），当取16#铁线时，2d=0.0032；d—防潮层或保温层厚度（m），当取350g油毡纸时，3d=0.005. 以上两式中的系数3.3%及5%，系根据保温材料允许超厚系数加权平均取定。
为了只用方便，现将常用管道保温材料工程量列于表20—12中。
表20—12 无缝钢管保温材料工程量计算表（100m）管道外径D W （mm）保温层厚度（mm）0 20 25体积面积体积面积体积面积22 6.91 0.28 22.68 0.39 25.9828 8.79 0.32 24.57 0.43 27.8732 10.1 0.34 25.82 0.46 29.1238 11.93 0.38 27.71 0.52 31.0145 14.13 0.41 29.91 0.58 33.2157 17.9 0.51 33.66 0.67 36.9676 23.86 0.63 39.63 0.83 42.9289 27.95 0.71 43.71 0.93 47.01108 33.91 0.84 49.67 1.08 52.97 114 35.80 0.88 51.56 1.14 54.86 133 48.10 1.00 57.52 1.29 60.82 159 50.0 1.17 65.69 1.50 65.88 219 68.8 1.56 84.53 1.98 87.82 管道外径保温层厚度（mm）。
保温管计算公式例子(一)

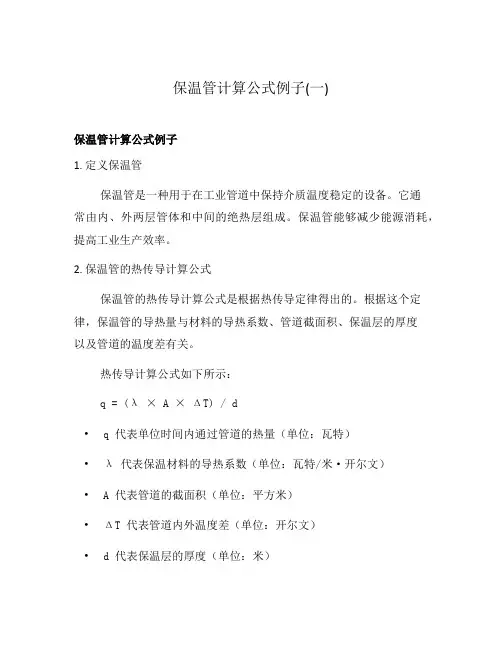

保温管计算公式例子(一)保温管计算公式例子1. 定义保温管保温管是一种用于在工业管道中保持介质温度稳定的设备。
它通常由内、外两层管体和中间的绝热层组成。
保温管能够减少能源消耗，提高工业生产效率。
2. 保温管的热传导计算公式保温管的热传导计算公式是根据热传导定律得出的。
根据这个定律，保温管的导热量与材料的导热系数、管道截面积、保温层的厚度以及管道的温度差有关。
热传导计算公式如下所示：q = (λ × A × ΔT) / d•q 代表单位时间内通过管道的热量（单位：瓦特）•λ 代表保温材料的导热系数（单位：瓦特/米·开尔文）• A 代表管道的截面积（单位：平方米）•ΔT 代表管道内外温度差（单位：开尔文）• d 代表保温层的厚度（单位：米）3. 保温管计算公式的例子例子 1：计算热传导量假设有一个直径为米的保温管，管道内外温度差为100度，保温层的厚度为米，保温材料的导热系数为瓦特/米·开尔文。
根据热传导计算公式，我们可以计算出单位时间内通过管道的热量。
q = ( × π × (^2) × 100) /这个计算式中，先计算出了管道的截面积（π × (半径^2)），然后将其代入计算公式中。
计算结果为：q ≈ 瓦特例子 2：计算保温层的厚度假设我们需要知道保温管的保温层厚度，已知管道的热传导量为50瓦特，管道的截面积为平方米，管道内外温度差为80度，保温材料的导热系数为瓦特/米·开尔文。
我们可以使用热传导计算公式来计算保温层的厚度。
d = (λ × A × ΔT) / q将已知数据代入计算公式中：d = ( × × 80) / 50计算结果为：d ≈ 米根据计算结果，我们可以得出结论：为了保证管道内外温度差为80度时，保温层应该具有约米的厚度。
结论保温管的热传导计算公式为q = (λ × A × ΔT) / d，通过这个公式，我们可以计算出保温管的导热量、保温层的厚度等相关参数。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热(管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热(管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热(管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热(管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。
各类保温计算公式
各类保温计算公式保温计算是工程设计中重要的一环，它涉及到热传递过程、材料的热导热性能和结构参数等一系列因素。
以下是常见的几类保温计算公式。
管道保温计算是指对管道进行绝热保温设计，以减少传热和能量损失。
常见的管道保温计算公式有以下几种：1.1固定热流量下，管道的绝热层厚度计算公式：L=(Tc-To)/(2πk)其中，L是绝热层的厚度，Tc是管道的表面温度，To是管道的环境温度，k是绝热层材料的导热系数。
1.2固定绝热层厚度下，管道的最大热流量计算公式：Q = (2πkL) / (1/Ri + ln(Ro/Ri))其中，Q是管道的最大热流量，k是绝热层材料的导热系数，L是绝热层的厚度，Ri是管道的内径，Ro是管道的外径。
壁体保温计算是指对建筑外墙、楼板、屋面等壁体结构进行保温设计，以提高保温性能。
常见的壁体保温计算公式有以下几种：2.1传热功率计算公式：Q=U×A×ΔT其中，Q是传热功率，U是传热系数，A是壁体表面积，ΔT是温度差。
2.2保温材料厚度计算公式：L=(Q×R)/(K×A)其中，L是保温材料的厚度，Q是传热功率，R是壁体的保温性能，K是保温材料的导热系数，A是壁体表面积。
容器保温计算是指对容器进行保温设计，以减少能量损失和传热。
常见的容器保温计算公式有以下几种：3.1导热传递公式：Q=(2πkL)×(T1-T2)其中，Q是传热功率，k是保温材料的导热系数，L是保温层的厚度，T1是容器外表面温度，T2是容器内表面温度。
3.2保温层厚度计算公式：L=(T1-T2)/(2πk)其中，L是保温层的厚度，T1是容器外表面温度，T2是容器内表面温度，k是保温材料的导热系数。
以上是几类常见的保温计算公式，它们可以帮助工程师进行保温设计，提高工程的能源利用效率和保温性能。
但是需要注意的是，实际工程中还需考虑其他因素，如气候条件、建筑结构等，以及仪器的选择和使用。
管道保温面积计算公式表
管道保温面积计算是为了确定所需保温材料的用量，并在实际施工中合理安排工时和人力资源。
管道保温面积计算公式通常基于管道的长度、直径和保温层的厚度。
在这篇文章中，我将提供一些常用的参考内容，介绍一些管道保温面积计算的公式和方法。
1.管道长度计算公式:管道长度通常是指管道的水平部分的长度。
当管道有多个弯头或垂直上升部分时，需要将其增加到总长度中。
常见的管道长度计算公式如下：管道总长度 L = 直线段长度 + 弯头段长度 + 上升段长度直线段长度：直线段的长度可以通过测量或在设计图纸上获取。
弯头段长度：弯头段的长度可以通过计算或测量获得。
若是多个弯头，则需要累加所有弯头段的长度。
上升段长度：上升段的长度一般通过测量获得。
2.管道周长计算公式：管道周长是指管道的外围长度。
常见的管道周长计算公式如下：管道周长C = π * 管道直径其中，π 是圆周率，约等于3.14。
3.管道保温面积计算公式：管道保温面积是指管道表面需要涂覆保温材料的面积。
常见的管道保温面积计算公式如下：管道保温面积A = π * 管道直径 * (管道长度 + 管道保温层厚度)其中，π 是圆周率，约等于3.14。
管道保温层厚度是指管道表面与保温材料之间的距离。
根据保温要求和实际情况，可以选择不同的保温层厚度。
4.管道保温面积计算的注意事项：•管道直径和长度通常通过测量获得，但需注意单位需一致，例如米或英尺。
•保温层厚度根据保温要求和实际应用选择，通常是几毫米到几厘米不等。
•管道保温面积计算公式适用于常规形状的管道，对于特殊形状的管道，如椭圆形或不规则形状，可以使用专门的公式进行计算。
•计算时要确保所有参数的单位一致，例如米或英尺。
综上所述，管道保温面积计算公式包括管道长度计算公式、管道周长计算公式和管道保温面积计算公式。
这些公式可根据实际情况和具体要求进行灵活应用。
在进行计算时，需要注意参数的单位一致性，并根据需要选择适当的保温层厚度。
希望这些参考内容能对你有所帮助。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋δ)／2\]2 π×δ××NS＝\[(D＋δ)／2\]2 ×π××N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋δ)××δ××NS＝π(D＋δ)×××N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋δ)××δ××NS＝π×(D＋δ)×××N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋δ)××2π×δ× N／BS＝π×(D＋δ)××2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。
V＝2πr×(h＋δ)×δS＝2πr×(h＋δ)。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式： V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径 1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长； 0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2＋(10～20mm)式中D′——伴热管道综合值； D1 ——主管道直径； D2——伴热管道直径； (10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值； D1——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×N S＝\[(D＋2.1δ)／2\]2×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。
管道保温计算公式
V＝2πr×(h＋1.033δ)×1.033δ
S＝2πr×(h＋2.1δ)
常用弯头的弯曲角度为90°、45°和180°，180°弯头
也称为U形弯管，也有用特殊角度的，但为数极少。
法兰是工艺管道上起连接作用的一种部件。这种连接形式的应用范围非常广泛，如管
道与工艺设备连接，管道上法兰阀门及附件的连接。采用法兰连接既有安装拆卸的灵活性，
(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×N
S＝π×(D＋2.1δ)×1.5D×1.05×N
(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／B
S＝π×(D＋2.1δ)×1.5D×2π×N／B
又有可靠的密封性。
阀门、弯头、法兰表面积计算式如下。
(1)阀门表面积。
S=πD×25DKN(13)
式中D直径；
K系数，取105；
N阀门个数。(2)弯头表面积。
S=πD×15DK×2πNB(14)
式中D直径；ቤተ መጻሕፍቲ ባይዱ
K系数，取105；
N弯头个数；
B值取定为：90°弯头B=4；45°弯头B=8。
(3)法兰表面积。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)
③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)
式中D′——伴热管道综合值；
D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
