三端稳压集成电路(介绍)
LM317稳压器介绍、引脚图、参数、工作原理及应用电路图
LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图一、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图---LM317 介绍LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
1、特性：可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01% 典型负载调整率0.1% 80dB 纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装。
2、电压范围：LM317 1.25V 至37V 连续可调。
二、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 外形引脚图三、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 参数1、绝对最大额定值2、LM317 电气参数四、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 工作原理LM317 的输入最同电压为30 多伏，输出电压1.5----32V.。
电流1.5A.。
不过在用的时候要注意功耗问题。
.注意散热问题。
LM317 有三个引脚。
一个输入一个输出一个电压调节。
输入引脚输入正电压，输出引脚接负载，电压调节引脚一个引脚接电阻（200 左右）在输出引脚，另一个接可调电阻（几K）接于地。
三端集成稳压电路介绍
例7.4.1
p.210
设计步骤：
1、选集成稳压器； 2、电源变压器的选择； 3、整流二极管和滤波电容的选择； 4、集成稳压器的功耗估算。
7.4.3 三端可调式集成稳压器
一、分类：
正电压输出 LM317 等 负电压输出 LM337 等
二、引脚排列： p.212
7.4.4 三端可调式集成稳压器基本应用电路： p.213
取样 UO
电路
２
启动电路 三端固定式集成稳压器内部电路：过压保护
R18 R4
R8
R9
R13
DZ2
T8
T9
输入端
VCC_调CI整RC管LE
T12
T14 T15
T16
R12
T17
T10
R5 DZ1
T13 T5
T6
R15
R16 T11
R17
R11
输出端
VC过C_流CI保RC护LE
R6
R1
T1 R7 过热
保护
T7
R2 1 C 2
T3
T2
T4
R10 R3 R14
基准电压源
R20
放大比 较环节
R19
取
样
UF
电 路
公共端
电路组成及工作原理：
1. 启动电路
由R 4、D Z1、T 12、T 13、R 5、 R 6、R 7和R 18组成。上电后，R 4、D Z1先 导通，使得T12和T13导通，随后T8和T9也导通，整个电路进入正常工作 状态。这时R 1上压降增加，使T13截止状态，切断了输入回路与基准源之 间的联系。
V2
２． 集成三端稳压电路使用注意事项 ★ 管脚不得接错，公共端不得悬空；
三端可调节输出正电压稳压器LM317T资料
三端可调节输出正电压稳压器LM317是可调节3 端正电压稳压器，在输出电压范围为1.2 伏到37 伏时能够提供超过1.5 安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
* 输出电流超过1.5A *输出在1.2~37V 之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317 系列稳压块的型号很多：例如LM317HVH 、W317L 等。
电子爱好者经常用317 稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25 （1 ＋R2/R1 ）。
仅仅从公式本身看，R1、R2 的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1 和R2 的阻值是不能随意设定的。
首先317 稳压块的输出电压变化范围是Vo ＝1.25V —37V （高输出电压的317 稳压块如LM317HVA 、LM317 HVK 等，其输出电压变化范围是Vo ＝1.25V —45V ），所以R2/R1 的比值范围只能是0 —28.6 。
其次是317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA 。
由于317 稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。
当317 稳压块的输出电流小于其最小稳定工作电流时，317 稳压块就不能正常工作。
三端可调稳压集成电路LM317的多种应用电路

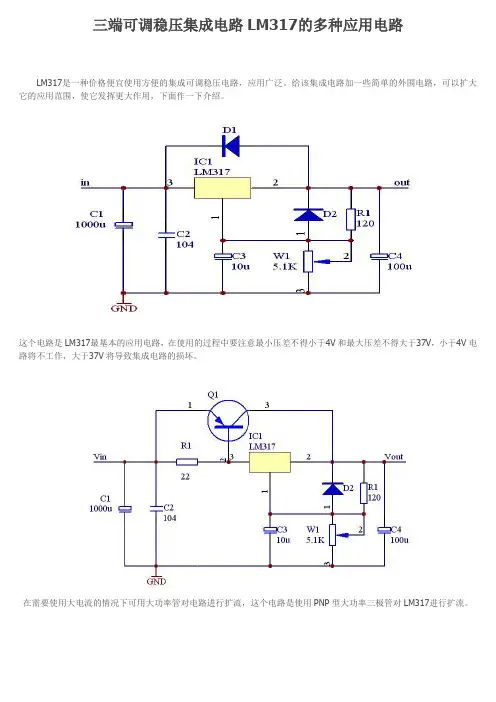

三端可调稳压集成电路LM317的多种应用电路
LM317是一种价格便宜使用方便的集成可调稳压电路，应用广泛。
给该集成电路加一些简单的外围电路，可以扩大它的应用范围，使它发挥更大作用，下面作一下介绍。
这个电路是LM317最基本的应用电路，在使用的过程中要注意最小压差不得小于4V和最大压差不得大于37V，小于4V电路将不工作，大于37V将导致集成电路的损坏。
在需要使用大电流的情况下可用大功率管对电路进行扩流，这个电路是使用PNP型大功率三极管对LM317进行扩流。
这个电路是使用NPN型大功率三极管进行扩流，效果很好，我曾经将电流扩到5A，电路仍然工作稳定。
具有限流保护的充电电路Iom＝0.6/1＝0.6A，调整R3可调整充电电流。
12V恒压充电电路。
恒流电池充电电路。
Io＝1.25/24＝52mA改变电阻R1的数值，可提供不同的充电电流。
高稳定度的集成稳压电路。
0～30V连续可调的集成稳压电路
高精度高稳定性的+10V稳压电源电路。
1.25～160连续可调的集成稳压电源。
以上几款电路在实际使用中应用较多，尤其是喜欢动手的朋友，都希望自己有一台连续可调，输出电流大的稳压电源，用LM317加扩流的方式是个不错的选择。
而1.25～160V连续可调的稳压电源对维修电视和需要较高直流电压的场合比较适用。
恒流源电路对大功率LED的供电是个不错的选择。
LM7815详细中文资料
目录1.lm7815介绍2.实际应用3.引脚序号、引脚功能4.lm7815应用电路5.7815电参数三端稳压集成电路lm7815.电子产物中, 罕见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列.顾名思义, 三端IC是指这种稳压用的集成电路, 只有三条引脚输出, 分别是输入端、接地端和输出端.它的样子象是普通的三极管, TO- 220 的标准封装, 也有lm9013样子的TO-92封装. 1.lm7815介绍用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少, 电路内部还有过流、过热及调整管的呵护电路, 使用起来可靠、方便, 而且价格廉价.该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压, 如lm7806暗示输出电压为正6V, lm7909暗示输出电压为负9V.因为三端固定集成稳压电路的使用方便, 电子制作中经常采纳.最年夜输出电流, LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V.2.实际应用在实际应用中, 应在三端集成稳压电路上装置足够年夜的散热器（固然小功率7815IC内部电路图.的条件下不用）.当稳压管温渡过高时, 稳压性能将变差, 甚至损坏.当制作中需要一个能输出1.5A以上电流的稳压电源, 通常采纳几块三端稳压电路并联起来, 使其最年夜输出电流为N个1.5A, 但应用时需注意：并联使用的集成稳压电路应采纳同一厂家、同一批号的产物, 以保证参数的一致.另外在输出电流上留有一定的余量, 以防止个别集成稳压电路失效时招致其他电路的连锁烧毁.在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装.这两种封装的图形以及引脚序号、引脚功能如附图所示.图中的引脚号标注方法是依照引脚电位从高究竟的顺序标注的.这样标注便于记忆.引脚①为最高电位, ③脚为最低电位, ②脚居中.从图中可以看出, 不论正压还是负压, ②脚均为输出端.对lm78**正压系列, 输入是最高电位, 自然是①脚, 地端为最低电位, 即③脚, 如附图所示.对与lm79**负压系列, 输入为最低电位, 自然是③脚, 而地端为最高电位, 即①脚, 如附图所示.3.引脚序号、引脚功能另外, 还应注意, 散热片总是和最低电位的第③脚相连.这样在lm78**系列中, 散热片和地相连接, 而在lm79**系列中, 散热片却和输入端相连接.4.lm7815应用电路lm7815典范应用电路图:lm78XX系列集成稳压器的典范应用电路图, 是一个输出正5V直流电lm7815稳压电路压的稳压电源电路.IC收集成稳压器lm7815, C1、C2分别为输入端和输出端滤波电容, RL为负载电阻.当输出电流较年夜时, lm7815应配上散热板.为提高输出电压的应用电路.稳压二极管VD1串接在lm78XX 稳压器2脚与地之间, 可使输出电压Uo获得一定的提高, 输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和.VD2是输出呵护二极管, 一旦输出电压低于VD1稳压值时, VD2导通, 将输出电流旁路, 呵护lm7800稳压器输出级不被损坏.为输出电压可在一定范围内调节的应用电路.由于R1、RP 电阻网络的作用, 使得输出电压被提高, 提高的幅度取决于RP 与R1的比值.调节电位器RP, 即可一定范围内调节输出电压.当RP=0时, 输出电压Uo即是lm78XX稳压器输出电压；当RP 逐步增年夜时, Uo也随之逐步提高.为扩年夜输出电流的应用电路.VT2为外接扩流率管, VT1为推动管, 二者为达林顿连接.R1为偏置电阻.该电路最年夜输出电流取决于VT2的参数.5.7815电参数。
关于-LM7808--详细中文资料
关于LM7808详细中文资料目录1.lm7808介绍2.实际应用3.引脚序号、引脚功能4.lm7808应用电路5.7808电参数三端稳压集成电路lm7808。
电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013样子的TO-92封装。
1.lm7808介绍用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806表示输出电压为正6V，lm7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
最大输出电流1.5A，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。
2.实际应用在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率7808IC内部电路图.的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。
4.2 稳压管稳压电路 4.3 三端集成稳压电路
4.2 稳压管稳压电路
并联型稳压电路特点 ➢ 优点：
当输出电压不需要调节，负载电流比较小的情况下，并联型 稳压电路的效果较好。 ➢ 缺点：
① 输出电压由稳压管的型号决定，不可随意调节； ② 电网电压和负载电流的变化范围较大时，电路将不能适应。
4.2 稳压管稳压电路
2. 晶体管串联型稳压电路 （1）基本工作原理
4.2 稳压管稳压电路
交流电经过整流和滤波电路后虽然变换成了比较平滑的直 流电，但当电网电压发生波动和负载发生变化时，输出电压会跟 着变化，因此这样得到的直流电是不够稳定的，还需加入直流稳 压电路，以保证精密仪器等电路对直流电源稳定性的要求。 ➢ 稳压电路的任务：使整流滤波后的直流电压维持稳定。 ➢ 稳压电路基本形式：并联型；
4.2 稳压管稳压电路
解：（1）输出电压的最小值和最大值。
RP调到最上端时，电压输出最小值。
U o min
R1 RP R2 RP R2
UZ
2 10 2 2 10 2
2.4V
RP调到最下端时，电压输出最大值。
Uomax
R1
RP R2
R2
UZ
2 10 2
22
14V
4.2 稳压管稳压电路
解：（2） 如果将R4的上端由A点移至B点，串联型稳压电源不能正常
工作。 在这种接法下，如果V1管导通，将使调整管V2的发射极电
位大于集电极的电位，使发射结反偏，调整管不能正常工作，致 使V1管也不能获得工作所需要的电压。
4.2 稳压管稳压电路
（4） 影响串联型可调式稳压电源稳压性能的因素 ① 取样电路 取样电路的分压比越稳定，则稳压性能越好。取
《模拟电子技术》
4.2 稳压管稳压电路 4.3 三端集成稳压电路
LM7810详细中文资料
LM7810中文资料目录1.lm7810介绍2.实际应用3.引脚序号、引脚功能4.lm7810应用电路5.7810电参数三端稳压集成电路lm7810。
电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ××系列和负电压输出的lm79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013样子的TO-92封装。
1.lm7810介绍用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806表示输出电压为正6V，lm7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
最大输出电流1.5A，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。
2.实际应用在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率7810IC部电路图.的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。
人教版高中物理选修2-1各种集成电路简介
各样集成电路简介一三端稳压 IC电子产品中常有到的三端稳压集成电路有正电压输出的 78××系列和负电压输出的 79××系列。
故名思义，三端 IC 是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是一般的三极管，TO-220 的标准封装，也有 9013 样子的 TO-92 封装。
用 78/79 系列三端稳压 IC 来构成稳压电源所需的外头元件很少，电路内部还有过流、过热及调整管的保护电路，使用起来靠谱、方便，并且价钱廉价。
该系列集成稳压 IC 型号中的 78 或 79 后边的数字代表该三端集成稳压电路的输出电压，如 7806 表示输出电压为正 6V ，7909 表示输出电压为负 9V 。
78/79 系列三端稳压 IC 有好多电子厂家生产， 80 年月就有了，往常前缀为生产厂家的代号，如TA7805 是东芝的产品，AN7909 是松下的产品。
（点击这里，查察有关看前缀辨别集成电路的知识）有时在数字 78 或 79 后边还有一个 M 或 L，如 78M12 或 79L24，用来差别输出电流和封装形式等，此中78L 调系列的最大输出电流为100mA，78M 系列最大输出电流为 1A，78 系列最大输出电流为 1．5A。
它的封装也有多种，详见图。
塑料封装的稳压电路拥有安装简单、价钱便宜等长处，所以用得比许多。
79 系列除了输出电压为负。
引出脚摆列不同之外，命名方法、外形等均与 78 系列的同样。
因为三端固定集成稳压电路的使用方便，电子制作中常常采纳，能够用来改装分立元件的稳压电源，也常常用作电子设施的工作电源。
电路图如下图。
注意三端集成稳压电路的输入、输出和接地端绝不可以接错，不然简单烧坏。
一般三端集成稳压电路的最小输入、输出电压差约为 2V，不然不可以输出稳固的电压，一般应使电压差保持在 4-5V ，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些。
三端稳压集成电路介绍
三端稳压集成电路介绍电子产品中常见到的三端稳压集成电路有正电压输出的78 XX系列和负电压输出的79XX系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220的标准封装，也有9013样子的TO-92封装。
?用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
? 78/79系列三端稳压IC有很多电子厂家生产，80年代就有了，通常前缀为生产厂家的代号，如TA7805 是东芝的产品，AN7909是松下的产品。
?有时在数字78或79后面还有一个M或L，如78M12或79L24，用来区别输出电流和封装形式等，其中78L调系列的最大输出电流为100mA，78M系列最大输出电流为1A，78系列最大输出电流为1. 5A。
它的封装也有多种，详见图。
塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多。
79 系列除了输出电压为负。
引出脚排列不同以外，命名方法、外形等均与78系列的相同。
?因为三端固定集成稳压电路的使用方便，电子制作中经常采用，可以用来改装分立元件的稳压电源，也经常用作电子设备的工作电源。
电路图如图所示。
?注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。
一般三端集成稳压电路的最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些。
?在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
?当制作中需要一个能输出1. 5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1. 5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
LM7815详细中文资料
LM7815中文资料目录1.lm7815介绍2.实际应用3.引脚序号、引脚功能4.lm7815应用电路5.7815电参数三端稳压集成电路lm7815。
电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013样子的TO-92封装。
1.lm7815介绍用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806表示输出电压为正6V，lm7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
最大输出电流1.5A，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。
2.实际应用在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率7815IC内部电路图.的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。
LM7809详细中文资料
LM7809中文资料之答禄夫天创作目录1.lm7809介绍2.实际应用3.引脚序号、引脚功能4.lm7809应用电路5.7809电参数三端稳压集成电路lm7809。
电子产品中，罕见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的尺度封装，也有lm9013样子的TO-92封装。
1.lm7809介绍用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的呵护电路，使用起来可靠、方便，而且价格廉价。
该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806暗示输出电压为正6V，lm7909暗示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采取。
最大输出电流，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。
2.实际应用在实际应用中，应在三端集成稳压电路上装置足够大的散热器（当然小功率7809IC内部电路图.的条件下不必）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采取几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采取同一厂家、同一批号的产品，以包管参数的一致。
另外在输出电流上留有一定的余量，以防止个别集成稳压电路失效时导致其他电路的连锁烧毁。
在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
图中的引脚号标注方法是依照引脚电位从高到底的顺序标注的。
三端可调节输出正电压稳压器LM317T资料
三端可调节输出正电压稳压器LM317是可调节3 端正电压稳压器，在输出电压范围为1.2 伏到37 伏时能够提供超过1.5 安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
* 输出电流超过1.5A *输出在1.2~37V 之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317 系列稳压块的型号很多：例如LM317HVH 、W317L 等。
电子爱好者经常用317 稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25 （1 ＋R2/R1 ）。
仅仅从公式本身看，R1、R2 的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1 和R2 的阻值是不能随意设定的。
首先317 稳压块的输出电压变化范围是Vo ＝1.25V —37V （高输出电压的317 稳压块如LM317HVA 、LM317 HVK 等，其输出电压变化范围是Vo ＝1.25V —45V ），所以R2/R1 的比值范围只能是0 —28.6 。
其次是317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA 。
由于317 稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。
当317 稳压块的输出电流小于其最小稳定工作电流时，317 稳压块就不能正常工作。
三端稳压7805和7905稳压原理及典型电路之欧阳学创编
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
三端集成稳压电路介绍
由T1～T7管和电阻R1～R3组成的带隙基准电压源。
U F＝U BE3＋U BE4＋U BE5 ＋U BE6 ＋I C2 R2
根据前面对带隙基准电压源的分析可知：
I
C2
R2＝
R2 R3
U T ln
I C1 I C2
T7管的集电极电位：
U
＝
C7
U
BE3 ＋ U
BE4 ＋ I
C2
R2
?
U BE7＋U BE1＋I C1 R1
U
O
UO
?
(1 ?
R2 R1
)U??
此电路既提高了输出电压 Uo,又使Uo成为可调。
四、 输出电压可调的稳压电路： （集成运放差分输入）
+UＩ
－UＩ
CW78 ??
＋
C１
R3
R5
? U?? R4
－
UC
+
+
+Uo C２
R1 R2
RP
输出电压 ：
UO
?
U
?
?
(
R3
R3 ?
R4
)(1
?
R2 ) R1
集成稳压电源设计:
保护
T7
R2 1 C 2
T3
T2
T4
R10 R3 R14
基准电压源
R20
放大比 较环节
R19
取
样
UF
电 路
公共端
电路组成及工作原理：
1. 启动电路
由R 4、D Z1、T 12、T 13、R 5、 R 6、R 7和R 18组成。上电后，R 4、D Z1先 导通，使得T12和T13导通，随后T8和T9也导通，整个电路进入正常工作 状态。这时R 1上压降增加，使T13截止状态，切断了输入回路与基准源之 间的联系。
