剖视图的形成与画法

局部剖视图
用剖切面局部地剖开机件所得的剖视图,称为局部剖视图。局部剖视图主要用于表达机件 的局部内部结构形状。
剖面线与剖面符号
剖面线
在剖视图中,为了区分机件实体部分和空腔部分,规定在空腔 部分画上剖面线。剖面线应画成与水平方向成45°的细实线,且 同一机件各视图中的剖面线方向应相同、间隔应相等。
剖面符号
04 剖视图绘制技巧与注意事 项
选择合适剖切方法
01
根据机件形状和结构特点选择剖切方法,如全剖、半剖或局 部剖。
02
剖切平面应通过机件内部结构的对称面或轴线,以充分表达 内部结构。
03
避免不必要的剖切,以减少视图数量和简化作图过程。
保持视图间对应关系
01 剖视图与基本视图之间应保持正确的投影关系, 即长对正、高平齐、宽相等。
半剖视图
01 02
定义
当物体具有对称平面时,向垂直于对称平面的投影面上投射所得的图形, 可以对称中心线为界,一半画成视图,另一半画成剖视图,这种组合的 图形称为半剖视图。
画法
在对称中心线的一侧画出物体的视图,另一侧画出物体的剖视图。
03
特点
半剖视图既能表达物体的内部结构,又能保留物体的部分外形,适用于
为了更清晰地表达机件的某些特殊结构或材料,可以在剖视图 的相应部位标注剖面符号。例如,钢铁材料的剖面符号为与水 平方向成45°的平行细实线;木材的剖面符号为正交的网格线等。
02 剖视图形成原理及步骤
确定剖切位置和方向
根据机件的结构特点,选择最能表达其内部结构 的剖切位置。
确定剖切方向,一般选择与主要轮廓线或轴线平 行的方向进行剖切。
工程制图
在工程制图中,剖视图可用于表达复杂的机械装置或设备,以便更好 地了解其内部结构和工作原理。
用剖切面局部地剖开机件所得的剖视图,称为局部剖视图。局部剖视图主要用于表达机件 的局部内部结构形状。
剖面线与剖面符号
剖面线
在剖视图中,为了区分机件实体部分和空腔部分,规定在空腔 部分画上剖面线。剖面线应画成与水平方向成45°的细实线,且 同一机件各视图中的剖面线方向应相同、间隔应相等。
剖面符号
04 剖视图绘制技巧与注意事 项
选择合适剖切方法
01
根据机件形状和结构特点选择剖切方法,如全剖、半剖或局 部剖。
02
剖切平面应通过机件内部结构的对称面或轴线,以充分表达 内部结构。
03
避免不必要的剖切,以减少视图数量和简化作图过程。
保持视图间对应关系
01 剖视图与基本视图之间应保持正确的投影关系, 即长对正、高平齐、宽相等。
半剖视图
01 02
定义
当物体具有对称平面时,向垂直于对称平面的投影面上投射所得的图形, 可以对称中心线为界,一半画成视图,另一半画成剖视图,这种组合的 图形称为半剖视图。
画法
在对称中心线的一侧画出物体的视图,另一侧画出物体的剖视图。
03
特点
半剖视图既能表达物体的内部结构,又能保留物体的部分外形,适用于
为了更清晰地表达机件的某些特殊结构或材料,可以在剖视图 的相应部位标注剖面符号。例如,钢铁材料的剖面符号为与水 平方向成45°的平行细实线;木材的剖面符号为正交的网格线等。
02 剖视图形成原理及步骤
确定剖切位置和方向
根据机件的结构特点,选择最能表达其内部结构 的剖切位置。
确定剖切方向,一般选择与主要轮廓线或轴线平 行的方向进行剖切。
工程制图
在工程制图中,剖视图可用于表达复杂的机械装置或设备,以便更好 地了解其内部结构和工作原理。
剖视图的形成及画法

剖视图是通过假想的剖切面将机件剖开,展示其内部结构的视图。绘制全剖视图时,首先需确定剖切面的位置,它应尽可能通过机件内部结构的轴线或对称平面,并平行于选定的投影面。被剖切到的实体部分应绘制剖面符号,不同材料的机件剖面符号画法有所不同。金属材料的剖面符号是完整性,剖切面后的可见轮廓线也应绘制出来。一般情况下不绘制虚线,但若少量虚线能减少视图数量,则可适当绘制。剖切位置及投影方向需用剖切符号、箭头和字母进行标注,但在特定情况下可省略部分或全部标注。绘制完成后,应检查视图的准确性,确保无遗漏或错误。
工程制图——剖视图.ppt

斜剖视图示意图
用不平行任何基本投影面的剖切平面剖开机件称为斜剖。
练习题
1.分析并指出剖视图中的错误画法。
(1)
方槽处不应 (2) 有剖面线
同一机件剖 面线应一致
请点击解答显示其内容
练习
2.补齐剖视图中的漏线。()(2)题(3)
请点击解答显示其内容
练习题
3.画出反映下列各立体内、外结构的剖视图。
请点击鼠标左键显示后面内容
剖视图概述
3.剖视图的标注: A A
A A 展开
(1)剖切面:
剖切平面
剖切柱面 A
A
A
A
(2)剖切符号:表示剖切面位置的符号(长5mm,粗1.5b)。
(3)剖面符号:即剖面线(表示机件的材料类别);金属材
注意:
料剖面线为45斜向且间距相等的细实线。
①剖面线应画在剖切到的实体处,以区别剖切处的空腔部分; ②同一机件的各剖视图中的剖面线,其斜向和间距应保持一致。
阶梯剖
4.组合剖切平面
复合剖
5.不 平 行 任 何 基 本 投 影 面 的 剖 切 平 面 斜剖
请点击鼠标左键显示后面内容
剖视图的画法
1. 全剖视图的画法 2. 半剖视图的画法 3. 局部剖视图的画法 4. 旋转剖视图的画法 5. 阶梯剖视图的画法 6. 复合剖视图的画法 7. 斜剖视图的画法
请点击相应部分显示其内容
轮船正招式成商立局,标志着中国新式航运业的诞生。
(2)1900年前后,民间兴办的各种轮船航运公司近百家,几乎都是
在列强排挤中艰难求生。
2.航空
(1)起步:1918年,附设在福建马尾造船厂的海军飞机工程处开始
研制 。
(2)发展水:上1飞918机年,北洋政府在交通部下设“
化工制图ppt 剖视图的画法

作业(教材P52):
作业(教材P52):
作业中存在的问题
中心线不正确或不画(很普遍); 线条不按规定画; 图面不干净; 个别同学不认真或画不对。
结构一起,先旋转到与基本投影面平行的位置后再投影,这种
剖切方法称为旋转剖。 A A A-A
A
在剖切面的起、止和相交处画出剖切符号和箭头并标注字母。
第一节 剖视图 当机件剖切后产生不完整要素时,应将该部分按不剖绘制。 位于剖切平面之后的其它结构仍按原位置画出。
剖切不完整
A—A
按原位置画出
A
A
2)画断面(含剖面线)及 剖切后的可见结构;
3)断面后不可见结构的处理; 4)标注名称(可省略)。
A
A
第一节 剖视图
三、几种剖切平面和剖切方法 1. 单一剖切平面和单一剖
2. 几个平行的剖切平面和阶梯剖
3. 二相交剖切平面和旋转剖
4. 组合的剖切平面和复合剖
第一节 剖视图
1.单一剖切平面和单一剖
用几个平行的剖切平面剖开机件的方法称为阶梯剖。
第一节 剖视图
标注阶梯剖时,应在剖切面的起、止位置分别标注剖切符 号、字母和箭头(当剖切按投影关系配置时可省略箭头), 还应在剖切面的转折位置用剖切符号画出,并标注字母。
A A—A
A
A
A
第一节 剖视图
采用阶梯剖时,应注意避免出现以下三种错误:
A—A A —A A—A
第二节 剖面图 2. 画在剖切延长线上的对称移出剖面,可省略标注。
3. 不在剖切线延长线上的对称移出剖面以及按投影关系 配置的不对称移出剖面,均可省略箭头。
对称剖面
第二节 剖面图
五、画移出剖面图应注意的问题
工程制图PPT资料_剖视图

32
几个相交剖切平面
A—A
半剖视图
A
A
A
33
画图应注意的问题
A A-A A-A
A
A
正确
★ 应按“先剖切后旋转”的方法绘制剖视图。
34
画图应注意的问题
A-A A-A
A
A A
A
A A
★ 当剖切后产生不完整要素时,该部分按不剖绘制。
35
例1
A—A
局部剖视图
B
ห้องสมุดไป่ตู้
B
B—B
A
A
A
36
例2
A A A A A
3
9.2.2
剖视图的画法及标注
确定剖切平面的位置 剖切平面应通过内部孔、槽等结构的对称面或 轴线,且使其平行或垂直于某一投影面,以便使剖切后的孔、槽的投影反 映实形。 画剖开的机件部分的投影 应画出剖起平面与机件实体相交的断面轮 廓线的投影,还必须画出剖切平面后面的部分的投影。 在剖面区域内画上剖面符号
剖切方式:(1)全剖视图(2)半剖视图(3)局部剖视图
几个相交剖切平面 (剖切面可以是投影面平行面或垂直面)
适用条件:机件具有旋转轴,机件内部结构又处于几个相交平面位置。 画法:先剖切,后旋转,再投影。 剖切方式:(1)全剖视图(2)半剖视图(3)局部剖视图
21
单一剖切平面(剖切面为投影面平行面)
17
局部剖视图的形成和画法
投影方向
投影方向
18
局部剖视图中内、外形之间分界线的画法
错误
正确
波浪线不要与图形中其它图线重合,也不要画在其它 图线的延长线上; 波浪线只能画在机件表面的实体部分,不得穿越孔或 槽(应断开),也不超出图形之外。
工程制图 剖视画法

题
练习题
5.画出反映外 形 ,
半边画 内形。
⑷ 剖切面后面 的不 可见轮 A
A
A
廓线和 在半剖视 图中 已
表达清楚 的内形 结构 的 虚线应 省略以保 持图 形 的清晰。
A 注意:半剖不可只注半边
半剖视图示意图
以对称线为界,一半画成剖视图,另一半画成视图称为半剖。
局部剖 表达局部尚未表达清楚的孔 .槽等内部结构。
(3)
练习题
3.画出反映下列各立体内、外结构的剖视图。
练习题
3.画出反映下列各立体内、外结构的剖视图。
前轮廓棱线 应表达清楚
内轮廓棱线 应表达清楚
内、外轮廓 棱线均应表 达清楚。
练习
4.画出下列立体的全剖视图 。
(1)
(2)
题
请点击解答显示其内容
练习
4.画出下列立体的全剖视图 。
(1)
(2)
画图要点:
⑴ 只画出局部孔或槽的内形部 分,其余部分用波浪线断开;
⑵ 波浪线只能画在有实体的 地方,不可画在空腔处;
⑶ 波浪线不可与轮廓线重合或 画在轮廓线的延长处。
⑷ 局部剖可不加任何标注。
局部剖视图示意图
用剖切平面局部剖开机件所得到剖视图称为局部剖。
练习
2.补齐剖视图中的漏线。
(1)
(2)
题
全剖 用来表达外形简单 .内形复杂且不对称的机件 。
画图要点:
AA
⑴ 剖切面应选在机件的 对称中心平面处;
⑵ 用剖切符号 “ ”及 箭头和大写字母 标明 剖切位置和观察方向 , 并在全剖视图上方加 注相应字母 “× ×”;
易漏线
⑶ 剖切面后面的不可见
轮廓线(虚线)可省 A
工程制图课件 13第7章剖视图

不一致 互相不平行
╳
╳
╳
╳
剖面线粗细 剖面线太密 剖面线画得 剖面线伸出
不一致
太粗
剖面区域
剖面线
通常,剖面线画成与水平呈45º的等距细实线,在特殊 情况下可以采用其它角度。
如果剖面线画成与水平呈45º,将与图形的主要轮廓线 平行或垂直(也可以是近似),也可以采用30º、 60º、 或者其它角度。
LOGO
第13讲
剖视图
目录
1 剖视图的基本概念 2 剖视图的画法 3 肋板在剖视图中的规定画法 4 全剖视和半剖视图
产品形状结构的表达要求
在生产实际中,当机件的形状和结构比较复杂时,如果仍用前 面所讲的两视图或三视图,就难于把它们的内外形状准确、完整、 清晰地表达出来。为了满足这些要求,国家标准规定了视图、剖视 图、断面图、局部放大图、简化画法和其它规定画法,本章着重介 绍一些常用的表示方法。
剖视都是假想的,因此每个剖视图都是独立的,其它视 图都不受其它剖视图的影响,可以画成完整的视图,也 可以画成剖视图。
剖视图的画法—按照定义画

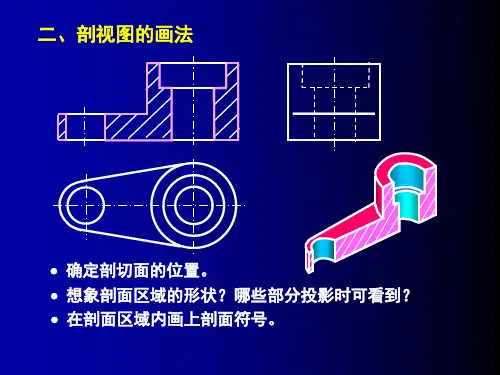

确定剖切平面的位置。
A
A
剖视图的画法—按照定义画
画出剖面区域。
A
A
剖视图的画法—按照定义画
画出剖切面之后的可见棱线、交线和外形轮廓。
A
A
剖视图的画法—按照定义画
错误
错误
正确
剖视图的标注
剖切平面应当在剖视图的相邻视图中标注。 在这个视图中,采用短粗的线段(粗细为1~1.5b ,长
度为5~10mm )表示剖切平面的积聚性投影的位置。 短粗线段不得与图形轮廓向接触。 画在短粗线段一端的箭头表达观察视线的方向。 写在箭头旁的大写字母表达剖切平面的名称。 在剖视图的正上方,采用与剖切平面名称相同的大写字
╳
╳
╳
╳
剖面线粗细 剖面线太密 剖面线画得 剖面线伸出
不一致
太粗
剖面区域
剖面线
通常,剖面线画成与水平呈45º的等距细实线,在特殊 情况下可以采用其它角度。
如果剖面线画成与水平呈45º,将与图形的主要轮廓线 平行或垂直(也可以是近似),也可以采用30º、 60º、 或者其它角度。
LOGO
第13讲
剖视图
目录
1 剖视图的基本概念 2 剖视图的画法 3 肋板在剖视图中的规定画法 4 全剖视和半剖视图
产品形状结构的表达要求
在生产实际中,当机件的形状和结构比较复杂时,如果仍用前 面所讲的两视图或三视图,就难于把它们的内外形状准确、完整、 清晰地表达出来。为了满足这些要求,国家标准规定了视图、剖视 图、断面图、局部放大图、简化画法和其它规定画法,本章着重介 绍一些常用的表示方法。
剖视都是假想的,因此每个剖视图都是独立的,其它视 图都不受其它剖视图的影响,可以画成完整的视图,也 可以画成剖视图。
剖视图的画法—按照定义画
确定剖切平面的位置。
A
A
剖视图的画法—按照定义画
画出剖面区域。
A
A
剖视图的画法—按照定义画
画出剖切面之后的可见棱线、交线和外形轮廓。
A
A
剖视图的画法—按照定义画
错误
错误
正确
剖视图的标注
剖切平面应当在剖视图的相邻视图中标注。 在这个视图中,采用短粗的线段(粗细为1~1.5b ,长
度为5~10mm )表示剖切平面的积聚性投影的位置。 短粗线段不得与图形轮廓向接触。 画在短粗线段一端的箭头表达观察视线的方向。 写在箭头旁的大写字母表达剖切平面的名称。 在剖视图的正上方,采用与剖切平面名称相同的大写字
剖视图

机件的内部形状已 经在半个剖视图中 表达清楚,表达外 形的半个视图中不 画虚线
可省略箭头
§10-2 剖视图
A
A
三、三种剖视图
图示为前述盖的剖视图,根据其结构特点,同样也可将其 左视图画成半剖视图。
A –A
A
A
§10-2 剖视图
三、三种剖视图
画半剖视图的注意事项: 1.半剖视图适用于内外形状都比较复杂、而且形体对称或 基本对称的机件,半剖视图和全剖视图的标注方法相同。
A
A
A
§10-2 剖视图
A
四、剖切平面和剖切方法
注意事项: 3.不要出现不完整的形状;当两结构在剖视图中具有公共 的对称中心线或轴线时,可以各画一半,中间用点画线分界。
A –A
以孔、槽 的共有中 心线作为 两剖视的 分界线
A
A
A
§10-2 剖视图
A
从孔槽的中心 线处画转折线
四、剖切平面和剖切方法
四、剖切平面和剖切方法
注意事项:
1.在旋转剖视图中,倾斜的剖切面必须旋转到与选定的基 本投影面平行,然后再投射。
A A –A
A
A
先旋转后投射
§10-2 剖视图
四、剖切平面和剖切方法
注意事项:
2.剖切平面后的其他结构一般应按原位置画投影。
原位置 画其水平投影
§10-2 剖视图
注意事项: 4.转折处的位置也不能与图中的轮廓线重合。
A –A A –A
A A
A
A A A A
A A A A
A
正确
§10-2 剖视图
不应在轮廓 线处转折
错误
四、剖切平面和剖切方法
(三) 几个相交的剖切平面
工程制图之剖视图(PPT31页)

不能移动或变更。
2.1.3三视图的对应影规律 俯视(产生H面投影) 三视图间的位置关系
主视图(V面) 左视图(W面)
俯视图(H面)
左视(产生W面投影) 主视(产生V面投影) 直观图
W位置关系
俯视图(H面)在主视图(V面)的正下方;
左视图(W面)在主视图(V面)的正右方,这
种位置关系,在一般情况下是不允许变动的。
空间点的位置和直角坐标
空间点的位置,可由 直角坐标值来确定, 一般采用下列的书写 形式:A(x,y,z)。
点到各投影面的 距离,为相应的坐标 数值X,Y,Z 。
Α—空间点A; a —点A的水平(H)投影; a′ —点A的正面(V)投影; a″ —点A的侧面(W)投影。
V面不动
投影面展开
V
Z
V
a
a′ A
2.1.2三视图的形成及投影规律
2.1.2三面投影体系及三视图的形成
一般只用一个方向的投影来表达形体是不确定的,通常须将
形体向几个方向投影,才能完整清晰地表达出形体的形状和结构。
2.12.2.3三.1面三投面影投体影系体及系三及视三图视的图形的成形成
设立三个互相垂直的投影平面,构成三面投影体系。这
H面(俯视图)——反映了形体的左、右、前、后方位关系; W面(左视图)——反映了形体的上、下、前、后位置关系。
例1:
例1:
例2:
例2:
例3:
例3:
例4:
例4:
例5:
例5:
2·2 点的投影
点、直线、平面是构成形体的基本几何元素
A
点
线
面
B
D
C
2.23.1点.1的.1三点面投的影 三
剖视图课件

分类
适用情况
注意事项
剖视图: 主要
用于表 达机件 的内部 结构形 状
全剖视图
半剖视图
局部剖视 图
用于表达机件 的整个内形(剖 切面完全切开机 件)
用于表达机件 有对称平面的外 形与内形(以对 称中心线分界)
用于表达机件 的局部内形和保 留机件的局部外 形(局部剖切)
用单一剖切面、几个平行的剖
切平面、几个相交的剖切面剖切 都可获得这三种剖视图。
视图 剖视图 断面图 其他规定画法和简化画法 综合运用举例

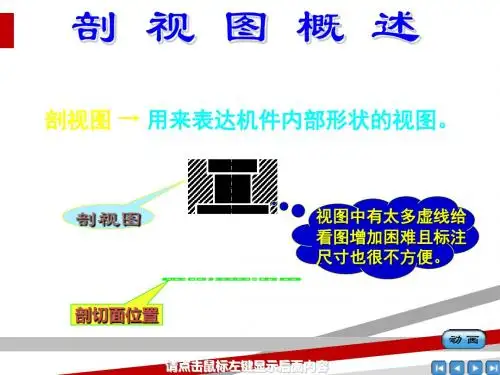

问题:当机件的内部形状较复杂时,视图上将出现许多虚 线,不便于看图和标注尺寸。
解决办法? 采用剖视图
剖视图
剖视图的概念 画剖视图的方法和步骤 剖切面种类 剖视图的种类
剖视图的概念
假想用一剖切面(平面或柱面)剖开机件, 移去观察者和剖切面之间的部分,将其余部分向 投影面投射所得的图形称为剖视图(简称剖视)。
(3)用单一剖切柱面(其轴线垂直于基本投影面) 剖切。
2.几个平行的剖切平面
用几个平行的剖切平面剖切机件。
动画
不完整要素
在剖视图中,一般不 应出现不完整的孔、槽等 要素。
剖出不完整要素
当两个要素在图形上具 有公共对称线或轴线时,可 各画一半。
剖视图标注
粗短画 在剖切平面的起、迄和转折处画出粗短画
• 想象哪部分被剖切到?哪些部分投射时可看到?
• 在剖面区域内画上剖面符号,标注剖视图名称。
画剖视图应注意的问题:
1.剖面区域: 在剖视图中,剖切面与机件接触的部分
称为剖面区域。剖面区域内要画出剖面符号。不同的材 料用不同的剖面符号表示。
各种材料的剖面符号(摘录)
2.剖切假想性
剖面图—剖面图的绘制(工程制图)

用剖切面局部地剖开物体。适用于只需要显示其局部构造或多层次构造的物体。
杯形基础的局部剖面图
局部剖面图及分层局部剖面图
波浪线表示物体断裂处的边界线的投影,所以波浪线不应与任何图线重合,也不能超出 轮廓线之外。
分层剖切主要用来表达物体各层不同的构造做法,一般不标注。
半剖面
例如: 将钢 筋混凝土基础的 主视图(V 投影) 改为全剖面图, 侧视图(W投影) 画成半剖面图。
阶梯剖面图
用两个或两个以上相互平行的剖切平面 适用范围:适合于表达内部结构的对称中心线不在同一 来剖开物体,所得到的剖面图,称为阶梯剖 对 称平面上的形体。 面图。
局部剖面图及分层局部剖面图
视图已经将其外形表达清楚而内部结构相对比较复杂
的形体。
半剖面
1.一半画成外形图,另一半画剖面图。当物体具有对称平面时,向 垂直于对称平面的投影面投射时所得的图形,以对称符号为界,一半 画成外形图(一般不画虚线),另一半画剖面图。
2.适用于具有与投影面垂直的对称平面,且其内、外均需表达的物 体。
3.习惯上: 4.当对称中心线是竖直线时,其右边画剖面图,左边画外形; 2.当对称中心线是水平横线时,其下边画剖面图,上边画外形;
《工程制图》
物体在空间中各个面的投影,但是当物体的内部形状较复杂时, 就会在图中出现较多的虚线,虚线与实线交错、重叠的现象,从而影 响了图形的清晰,同时也不便于标注尺寸和表达物体内部材料。为此, 为解决这一问题,工程上常采用剖切的方法。在制图时,对于物体的 内部结构形状,常采用剖面图来表达。
剖面图的画法
(1)确定剖切平面的位置 所取的剖切平面应是投影面平行面 剖切平面应尽量通过形体的孔、槽等结构的 轴线或对称面
(2)画剖面剖切符号并进行标注 在投影图上的相应位置画上剖切符号并进行 编号
杯形基础的局部剖面图
局部剖面图及分层局部剖面图
波浪线表示物体断裂处的边界线的投影,所以波浪线不应与任何图线重合,也不能超出 轮廓线之外。
分层剖切主要用来表达物体各层不同的构造做法,一般不标注。
半剖面
例如: 将钢 筋混凝土基础的 主视图(V 投影) 改为全剖面图, 侧视图(W投影) 画成半剖面图。
阶梯剖面图
用两个或两个以上相互平行的剖切平面 适用范围:适合于表达内部结构的对称中心线不在同一 来剖开物体,所得到的剖面图,称为阶梯剖 对 称平面上的形体。 面图。
局部剖面图及分层局部剖面图
视图已经将其外形表达清楚而内部结构相对比较复杂
的形体。
半剖面
1.一半画成外形图,另一半画剖面图。当物体具有对称平面时,向 垂直于对称平面的投影面投射时所得的图形,以对称符号为界,一半 画成外形图(一般不画虚线),另一半画剖面图。
2.适用于具有与投影面垂直的对称平面,且其内、外均需表达的物 体。
3.习惯上: 4.当对称中心线是竖直线时,其右边画剖面图,左边画外形; 2.当对称中心线是水平横线时,其下边画剖面图,上边画外形;
《工程制图》
物体在空间中各个面的投影,但是当物体的内部形状较复杂时, 就会在图中出现较多的虚线,虚线与实线交错、重叠的现象,从而影 响了图形的清晰,同时也不便于标注尺寸和表达物体内部材料。为此, 为解决这一问题,工程上常采用剖切的方法。在制图时,对于物体的 内部结构形状,常采用剖面图来表达。
剖面图的画法
(1)确定剖切平面的位置 所取的剖切平面应是投影面平行面 剖切平面应尽量通过形体的孔、槽等结构的 轴线或对称面
(2)画剖面剖切符号并进行标注 在投影图上的相应位置画上剖切符号并进行 编号
工程制图剖视图ppt课件

先旋转到平行于投影面
A
线应省略。
的位置后再进行投影
请点击鼠标左键显示后面内容
12
剖视图画法 多个平行剖切平面
阶梯剖
表达不同位置处的各种孔.槽等结构的内部形状。
画图要点:
AA
不画剖面
⑴在各剖切面起始、转折、终
的分界线。
止处应注明剖切符号、箭头
和字母,并在阶梯剖视图上
方注明相应大写字母。 ⑵ 阶梯剖视图中各剖面分界处不
单一剖 + 旋转剖 复合剖常见形式有:
AA
旋转剖 + 阶梯剖
先将孔旋转 到平行于投 影面的位置 后再求投影。
不画剖面 的分界线。
A
A
请点击鼠标左键显示后面内容
14
剖视图画法 单一剖切平面
斜剖
用来表达机件上倾斜部分的内部结构。
画图要点:
AA
⑴ 必须标注剖切符号、箭
头和大写字母,并在斜
视图上方标注相应大写
A
略,以保持图形清晰。
请点击鼠标左键显示后面内容
9
剖视图画法 单一剖切平面
半剖 用来表达内.外形都较复杂且基本对称的机件。
画图要点:
⑴ 剖切面应选在机件的 对称中心平面处;
⑵ 用剖切符号及箭头和
对称中心线不 A
可画成粗实线!
大写字母注明剖切位
置和观察方向并在半
剖视图上方加注相应
大写字母“× ×”。
(3)剖面符号:即剖面线(表示机件的材料类别);金属材
注意:
料剖面线为45斜向且间距相等的细实线。
①剖面线应画在剖切到的实体处,以区别剖切处的空腔部分; ②同一机件的各剖视图中的剖面线,其斜向和间距应保持一致。
请点击鼠标左键显示后面内容
工程制图——剖视图课件

电子产品的剖视图
总结词
展示电子产品的内部结构
详细描述
对于一些复杂的电子产品,如手机、电脑等,剖视图可以清晰地展示其内部结构和工作 原理,帮助工程师进行故障排查和维修。
05
剖视图的注意事项与常见错 误
注意事项
选择合适的剖切位置
剖切位置应能清楚地表 达物体的内部结构,同 时避免过多地剖切到物
体的内部细节。
进阶习题2
根据已知的多个视图,将它们组合成一 个完整的剖视图。
综合练习
综合练习1
绘制一个完整的机械产品生命周期的剖视 图,包括设计、制造、装配和使用阶段的剖 视图。
综合练习2
根据实际项目需求,绘制一个大型工程项 目的剖视图,要求展示项目的整体结构和各 个阶段的剖视图。
THANKS
局部剖视图适用于仅需要展示物体某 一特定部分的内部结构的情况。在局 部剖视图中,剖切平面仅穿过物体的 某一部分。
旋转剖视图
总结词
通过两个相交的剖切平面展示物体的内部结构,并常常需要将图形旋转以正确理 解。
详细描述
旋转剖视图常用于展示物体的内部结构,特别是当物体的某个部分位于其他部分 的下方或者被其他部分遮挡时。在旋转剖视图中,两个剖切平面相交,并且常常 需要将图形旋转以正确理解。
保持剖面线的一致性
在同一个视图中的剖面 线应保持一致,以避免
混淆和误解。
标注清晰
对剖切的位置和方向应 进行明确的标注,并注 明剖视图的名称,如
A-A剖视图。
常见错误及纠正方法
剖切位置不当
01
如剖切位置过高或过低,无法清楚地表达物体 的内部结构。纠正方法:选择合适的剖切位置
,确保能够清楚地表达物体的内部结构。
剖视图形成与画法说课课件

画法
将机件完全置于剖切平面之后,按 正投影法投射到与剖切平面平行的 投影面上,得到全剖视图。
半剖视图
定义
当机件具有对称平面时,可以对 称中心线为界,一半画成视图, 另一半画成剖视图的组合图形称
为半剖视图。
特点
半剖视图主要用于内外形状都需 要表达的对称机件。
画法
以对称中心线为界,将机件的一 半按正投影法投射到投影面上得 到视图,另一半按剖视图的画法
02 剖视图基本概念与原理
剖视图定义及作用
定义
假想用剖切面剖开机件,将处在 观察者与剖切面之间的部分移去 ,而将其余部分向投影面投影所 得的图形称为剖视图。
作用
通过剖视图可以清晰地表达机件 的内部结构形状,是机械制图中 常用的表达方法。
剖切方法与剖切符号
剖切方法
根据机件的结构特点选择 合适的剖切位置,用剖切 平面或剖切柱面将机件剖他人的优点和不足,促进交流和 学习。
教师点评
教师对学生的作品进行综合评价,肯定成绩、指出问题,并提供改 进意见和建议。
07 课程总结与拓展延伸
课程重点回顾与总结
剖视图基本概念
剖视图的种类
剖视图是通过假想用剖切面剖开机件,将 处在观察者与剖切面之间的部分移去,而 将其余部分向投影面投影所得的图形。
剖切符号
在剖视图的上方标注大写 字母,在相应的视图上用 箭头指明投射方向,并标 注相同的字母。
注意事项
剖切位置应选在内部结构 比较复杂或需要表达的部 位;剖切后不应产生不完 整的要素。
剖面线与剖面区域
剖面线
为了区分机件实体部分和空腔部分,在剖视图中要画出剖面线。 剖面线应与主要轮廓线或剖面区域的对称线成45°角,且同一机 件的各个视图中的剖面线方向应相同、间隔应相等。
将机件完全置于剖切平面之后,按 正投影法投射到与剖切平面平行的 投影面上,得到全剖视图。
半剖视图
定义
当机件具有对称平面时,可以对 称中心线为界,一半画成视图, 另一半画成剖视图的组合图形称
为半剖视图。
特点
半剖视图主要用于内外形状都需 要表达的对称机件。
画法
以对称中心线为界,将机件的一 半按正投影法投射到投影面上得 到视图,另一半按剖视图的画法
02 剖视图基本概念与原理
剖视图定义及作用
定义
假想用剖切面剖开机件,将处在 观察者与剖切面之间的部分移去 ,而将其余部分向投影面投影所 得的图形称为剖视图。
作用
通过剖视图可以清晰地表达机件 的内部结构形状,是机械制图中 常用的表达方法。
剖切方法与剖切符号
剖切方法
根据机件的结构特点选择 合适的剖切位置,用剖切 平面或剖切柱面将机件剖他人的优点和不足,促进交流和 学习。
教师点评
教师对学生的作品进行综合评价,肯定成绩、指出问题,并提供改 进意见和建议。
07 课程总结与拓展延伸
课程重点回顾与总结
剖视图基本概念
剖视图的种类
剖视图是通过假想用剖切面剖开机件,将 处在观察者与剖切面之间的部分移去,而 将其余部分向投影面投影所得的图形。
剖切符号
在剖视图的上方标注大写 字母,在相应的视图上用 箭头指明投射方向,并标 注相同的字母。
注意事项
剖切位置应选在内部结构 比较复杂或需要表达的部 位;剖切后不应产生不完 整的要素。
剖面线与剖面区域
剖面线
为了区分机件实体部分和空腔部分,在剖视图中要画出剖面线。 剖面线应与主要轮廓线或剖面区域的对称线成45°角,且同一机 件的各个视图中的剖面线方向应相同、间隔应相等。
剖视图的定义及画法

2.剖视图的画法
虚线不画
确定剖切面的位置 想象哪部分移走了?剖面区域的形状?哪些部分投射时可看到? 在剖面区域内画上剖面符号。
金属材料
(已有规定剖面符号者除外)
胶合板
(不分层数)
剖 面 符 号
线圈绕组元件
基础周围的混土
转子、电枢、变压器 和电抗器等的迭钢片 非金属材料
(已有规定剖面符号者除外
3-2 剖视图
汽维组
黄红玉
2013年春季学期
3-2
剖 视 图
问题: 当机件的内部形状较复杂时,视图上将出现许多 虚线,不便于看图和标注尺寸。来自解决办法? 采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一剖切面将 机件剖开,移去剖 切面和观察者之间 的部分,将其余部 分向投影面投射, 并在剖面区域内画 上剖面符号。
二、剖视图的种类及适用条件 1.全剖视图 用剖切面完全地剖开机件所得的剖视图。 适用范围: 外形较简单,内 形较复杂,而图 形又不对称时。
A-A
A
A
⒉ 半剖视图
A—A
A
A
不能表达外形
解决办法:
半剖视图
A—A
已表达清楚的内 形虚线不画
以对称线为界, 一半画视图, 一半画剖视。
适用范围:
A-A B B
内、外形都需要表达, 而形状又基本对称时。
B-B A A
3. 局部剖视图
A-A B B
用剖切平面局部地剖开机件 所得的剖视图。
B-B A
A
适用范围:
局部剖是一种较灵活的表示方法,适用范围较广。
① ② 只有局部内形需要剖切表示时。 实心杆上有孔、槽时,应采用局部剖视。
剖视图的形成及画法课件(4)

知识拓展
线圈绕阻元件
转子、电枢、 变压器和电抗 器等的叠钢片
型砂、填沙、 砂轮、陶瓷及 硬质合金刀片、 粉末冶金等
液体
木质胶合 板(不分 层数)
砖
混凝土
钢筋混凝土
基础周围的 泥土
格网(筛网、 过滤网等)
分析左图应该 用怎样的表达 方法来表达? 今天我们所学 的表达方法是 否充分?
重点 难点
明确剖视图的主要作用,学会用剖视图表达机件 剖视图的概念及形成过程,正确绘制剖视图
总结归纳剖视图形成过程 掌握剖视图的绘制方法
新知探索
项目一:剖视图的形成过程
播放:
剖视图的成包括哪几个步骤?
1、剖开 2、移去 3、投影
定义:假想用剖切面剖开物体,
将处在观察者和剖切面之间的部分 移去,而将其余部分向投影面投射 所得的图形,称为剖视图。
能力 1 掌握剖视图绘图原理与规律,正确绘制剖视图; 目标 2 看懂剖视图,根据剖视图能准确想象机件形状;
3 培养学生总结归纳知识的能力。
情感 教学过程中,通过分组讨论学习的方法理解知识点,从而 培养学生良好的合作与交流的态度,相互帮助、鼓励,共
目标 同完成学习任务,养成严谨细致的工作作风。
教学重难点
空心与实心?
基础练习
找出图中的错误,并说明改正方法。
1、剖面线应该画在与剖切平 面相接触的实体部分
2、剖切平面后面的可见部分 应全部画出
能力提高
将主视图改为全剖视图。
Company Logo
金属材料(已有规 定剖面符号者除外)
非金属材料(已有规 定剖面符号者除外)
木材
纵剖面 横剖面
玻璃及供观察用的 其他透明材料
通用剖面线为细实线,最好与图形的主要轮廓或剖面区域的对 称线成45°角;同一物体的各个剖面区域,其剖面线画法应一致。
