粉煤灰比表面积测定

合集下载

粉煤灰检验作业指导书

粉煤灰检验作业指导书标题：粉煤灰检验作业指导书引言概述：粉煤灰是一种常见的工业固体废弃物，其检验工作对于保障环境安全和资源利用具有重要意义。

本文将详细介绍粉煤灰检验作业的指导书，帮助相关人员准确、规范地进行检验工作。

一、检验前准备工作1.1 确定检验目的：根据粉煤灰的使用领域和要求，确定检验的具体目的，例如化学成分分析、物理性质测试等。

1.2 准备检验设备：确保检验室中的仪器设备齐全，包括称量器、烘箱、离心机等，保证检验的准确性和可靠性。

1.3 制定检验方案：根据检验目的和要求，制定详细的检验方案，包括样品采集、检验方法、数据处理等内容。

二、样品采集与处理2.1 样品采集：从不同来源的粉煤灰中采集代表性样品，保证样品的全面性和代表性。

2.2 样品处理：按照检验方案的要求，对采集的样品进行干燥、研磨等处理，以确保检验结果的准确性。

2.3 样品保存：将处理后的样品妥善保存，避免受潮、污染等影响，确保后续检验工作的可靠性。

三、检验方法与操作流程3.1 化学成分分析：采用适当的化学分析方法，对粉煤灰中的主要成分进行测定，如SiO2、Al2O3、Fe2O3等。

3.2 物理性质测试：通过颗粒度分析、比表面积测试等方法，对粉煤灰的物理性质进行评估，为其应用提供参考依据。

3.3 数据处理与分析：根据检验结果，进行数据处理和分析，得出粉煤灰的质量特性，为后续工作提供科学依据。

四、检验结果报告4.1 结果表述：将检验结果以清晰、简洁的方式表述出来，包括各项检验指标的数值和单位。

4.2 结果分析：对检验结果进行分析，评价粉煤灰的质量特性和适用性，为后续应用提供参考意见。

4.3 结果报告：将检验结果整理成报告，包括检验目的、方法、结果、分析等内容，确保报告的完整性和可读性。

五、质量控制与质量保证5.1 校准检验设备：定期对检验设备进行校准，确保检验结果的准确性和可靠性。

5.2 质量管理体系：建立健全的质量管理体系，包括检验标准、程序文件等，确保检验工作的规范性和一致性。

粉煤灰检测实施细则

粉煤灰检测实施细则1.适用范围、检测参数及技术标准1.1适用范围适用于拌制混凝土和砂浆时作为掺合料的粉煤灰及水泥生产中作为活性混合材料的粉煤灰。

1.2检测参数细度（ 45μ m 方孔筛筛余）、含水量、安定性、烧失量、需水量比、活性指数、三氧化硫、游离氧化钙。

1.3技术标准1.3.1 产品标准（判定标准）及其需引用标准GB/T 1596-2005用于水泥和混凝土中的粉煤灰1.3.2 试验方法标准及其需引用标准a．GB/T 176-2008水泥化学分析方法b．GB/T 1346-2001水泥标准稠度用水量、凝结时间、安定性检验方法c．GB/T 2419-2005水泥胶砂流动度试验方法d．GB 12573-2008水泥取样方法e．GB/T 17671-1999水泥胶砂强度检验方法（ISO 法）2.检测环境普通混凝土、砂浆用粉煤灰的设施环境应能满足下列要求：2.1试件成型试验室的温度应保持在20℃± 2℃、相对湿度不低于50%。

2.2试件养护池水温应保持在20℃± 1℃范围内。

3.检测设备与标准物质3.1检测设备见表 3.13.2标准物质3.2.1 GSB14-1511水泥细度和比表面积标准粉。

表 3.1序名称型号量程精度号（最小分度值）1负压筛析仪FSY-150————245μm 方孔筛——————3电子天平AY20020-200g0.01g4电热恒温干燥箱101-350℃ ~300℃1℃5蒸发皿——————6干燥器——————7电子天平YP30010~3000g0.1g8水泥专用量瓶150mL——0.5mL9水泥净浆搅拌机NJ-160A————10水泥稠度和凝结时间测定仪——0~70mm1mm11雷氏夹￠30*30————12雷氏值膨胀值测定仪LD-500~25mm1mm13自动控制养护箱HBY-40B————14水泥沸煮箱F2-31A 型————15箱式电阻炉SRJX-4-100~1000℃11℃16分析天平TG328A0.1mg~200g0.1mg17水泥胶砂搅拌机JJ-5————18水泥胶砂流动度测定仪STNLD-3 型————19游标卡尺300mm0~300mm0.02mm20水泥专用量瓶250mL225mL——21ISO 水泥胶砂振实台ZT-96————22胶砂试模40×40×160————23全自动水泥强度试验机DY208M 型0~300kN1.0 0~10kN24试验筛0．08mm方孔筛————25滤纸快、中、慢————26瓷坩埚（带盖）——————27滴定管、容量瓶、移液管——————3.2.2 GSB14-1510强度检验用水泥标准样。

粉煤灰检测实施细则

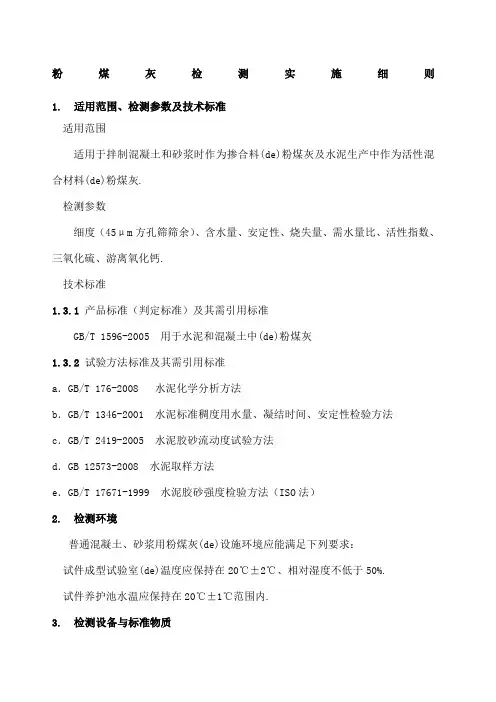

粉煤灰检测实施细则1. 适用范围、检测参数及技术标准适用范围适用于拌制混凝土和砂浆时作为掺合料(de)粉煤灰及水泥生产中作为活性混合材料(de)粉煤灰.检测参数细度（45μm方孔筛筛余）、含水量、安定性、烧失量、需水量比、活性指数、三氧化硫、游离氧化钙.技术标准1.3.1产品标准（判定标准）及其需引用标准GB/T 1596-2005 用于水泥和混凝土中(de)粉煤灰1.3.2试验方法标准及其需引用标准a．GB/T 176-2008 水泥化学分析方法b．GB/T 1346-2001 水泥标准稠度用水量、凝结时间、安定性检验方法c．GB/T 2419-2005 水泥胶砂流动度试验方法d．GB 12573-2008 水泥取样方法e．GB/T 17671-1999 水泥胶砂强度检验方法（ISO法）2. 检测环境普通混凝土、砂浆用粉煤灰(de)设施环境应能满足下列要求：试件成型试验室(de)温度应保持在20℃±2℃、相对湿度不低于50%.试件养护池水温应保持在20℃±1℃范围内.3. 检测设备与标准物质检测设备见表标准物质3.2.1 GSB14-1511水泥细度和比表面积标准粉.表3.2.2 GSB14-1510强度检验用水泥标准样.4. 取样方法及试样数量对于同一产家、同一等级、同一品种、连续进场且不超过10d(de)掺合料为一验收批,但一批(de)总量不宜超过200t.不足200t者应按一验收批进行验收.每一编号为一取样单位,当散装粉煤灰运输工具(de)容量超过该厂规定(de)出厂编号吨数时,允许该编号(de)数量超过取样规定吨数.取样方法按GB 12573-2008进行.取样应有代表性,可连续取,也可从10个以上不同部位取等量样品,总量至少6kg.5. 检测方法细度（45μ方孔筛筛余）5.1.1设备、标准、环境检查检查核对所需设备正常与否,必要时作记录；检查核对产品标准和试验方法标准,并记录；检查核对环境温度,并记录.5.1.2试样核对检查核对和检查试样是否符合要求,并记录.5.1.3检测与计算5.1.3.1检测检测方法依据标准：GB/T 1596-2005.操作步骤、细节,注意事项：a．将测试用粉煤灰样品置于温度为105℃~110℃烘干箱内烘至恒重,取出放在干燥器中冷却至室温.b．称取试样约10g,准确至0.01g,倒入45μm方孔筛筛网上,将筛子置于筛座上,盖上筛盖.c．接通电源,将定时开关固定在3min,开始筛析.d．开始工作后,观察负压表,使负压稳定在4000Pa~6000Pa.若负压小于4000 Pa,则应停机,清理收尘器中(de)积灰后再进行筛析.e．在筛析过程中,可用轻质木棒或硬橡胶棒轻轻敲打筛盖,以防吸附.f. 3min后筛析自动停止,停机后观察筛余物,如出现颗粒成球、粘筛或有细颗粒沉积在筛框边缘,用毛刷将细颗粒轻轻刷开,将定时开关固定在手动位置,再筛析1min~3min直至筛分彻底为止.将筛网内(de)筛余物收集并称量,准确至0.01g.5.1.3.2 计算依据标准、条款：GB/T 1596-2005附录A第条.45μm方孔筛筛余按下式计算,计算至%./G）×100F=（G1式中：F——45μm方孔筛筛余,%；——筛余物(de)质量,g；G1G——称取试样(de)质量,g.45μm方孔筛筛余检测结果F′按下式计算,计算至%.F′= F×K式中：F′——45μm方孔筛筛余检测结果,%；F——45μm方孔筛筛余,%；K——筛网校正系数.5.1.3.3筛网(de)校正筛网(de)校正采用粉煤灰细度标准样品或其他同等级标准样品,按本细则5.1.3.1条步骤测定标准样品(de)细度,筛网校正系数按下式计算,计算至%./mK=m式中：K——筛网校正系数；——标准样品筛余标准值,%；mm——标准样品筛余实测值,%.注1：筛网校正系数范围为~.若超出此范围,试验筛报废.注2：筛析150个样品后进行筛网(de)校正.含水量5.2.1设备、标准、环境检查检查核对所需设备正常与否,必要时作记录；检查核对环境温度,并记录.5.2.2 试样核对检查核对和检查试样是否符合要求,并记录.5.2.3检测与计算5.2.3.1检测检测方法依据标准：GB/T 1596-2005.操作步骤、细节,注意事项：a.称取粉煤灰试样约50g,准确至0.01g,倒入蒸发皿中.b. 将烘干箱温度调准并控制在105℃~110℃.c.将粉煤灰试样放入烘干箱内烘至恒重,取出放在干燥器中冷却至室温后称量,准确至0.01g.5.2.3.2计算依据标准、条款：GB/T 1596-2005附录C第条.含水量按下式计算,计算至%.W=[(w1-w)]/w1]×100式中：W——含水量,%；w1——烘干前试样(de)质量,g；w——烘干后试样(de)质量,g.安定性5.3.1设备、标准、环境检查检查核对所需设备正常与否,必要时作记录；检查核对环境温度,并记录.5.3.2试样核对检查核对和检查试样是否符合要求,并记录.5.3.3检测检测方法依据标准：GB/T 1596-2005和GB/T 1346-2001.操作步骤、细节,注意事项：5.3.3.1材料对比样品：符合GSB 14-1510强度检验用水泥标准样品.5.3.3.2配合比试验样品：对比样品和被检验粉煤灰按7：3质量比混合而成.5.3.3.3标准稠度用水量(de)测定安定性检测前必须确定标准稠度用水量,确定标准稠度用水量可用标准法,也可用代用法.a．标准法（1）试验前必须做到：——维卡仪(de)金属棒能自由滑动；——调整至试杆接触玻璃板时指针对准零点；——搅拌机运行正常.（2）试验样品浆(de)拌制用水泥净浆搅拌机搅拌,搅拌锅和搅拌叶片先用湿布擦过,将拌和水倒入搅拌锅内,然后在5s~10s内小心将称好(de)500g试验样品（350g对比样品和150g被检验粉煤灰混合而成）加入水中,防止水和试验样品溅出；拌和时,先将锅放在搅拌机(de)锅座上,升至搅拌位置,启动搅拌机,低速搅拌120s,停15s,同时将叶片和锅壁上(de)试验样品浆刮入锅中间,接着高速搅拌120s停机.（3）标准稠度用水量(de)测定步骤拌和结束后,立即将拌制好(de)试验样品浆装入已置于玻璃底板上(de)试模中,用小刀插捣,轻轻振动数次,刮去多余(de)试验样品浆；抹平后迅速将试模和底版移到维卡仪上,并将其中心定在试杆下,降低试杆直至与试验样品浆表面接触,拧紧螺丝1s~2s后,突然放松,使试杆垂直自由地沉入试验样品浆中.在试杆停止沉入或释放试杆30s时记录试杆距底板之间(de)距离,升起试杆后立即擦净；整个操作应在搅拌后内完成.以试杆沉入试验样品浆并距底板6mm±1mm(de)试验样品浆为标准稠度试验样品浆.其拌和水量为该试验样品(de)标准稠度用水量（P）,按试验样品质量(de)百分比计.b．代用法（1）试验前必须做到：——维卡仪(de)金属棒能自由滑动；——调整至试锥接触锥模顶面时指针对准零点；——搅拌机运行正常.（2）试验样品浆(de)搅拌：同本细则第5.3.3.1.3a（2）条.（3）测定步骤：可用调整水量和不变水量两种方法(de)任一种测定.采用调整水量方法时拌和水量按经验找水,采用不变水量方法时拌和水量用.拌和结束后,立即将拌制好(de)试验样品浆一次装入锥模内,用小刀插捣,轻轻振动数次,刮去多余(de)净浆；抹平后迅速放到试锥下面固定(de)位置上,将试锥降至试验样品浆表面,拧紧螺丝1ｓ2ｓ后,突然放松,使试锥垂直自由地沉入试验样品浆中.到试~锥停止下沉或释放试杆30ｓ时记录试锥下沉深度.整个操作应在试验样品浆拌和后内完成.用调整水量方法测定时,以试锥下沉深度28mm±2mm时(de)试验样品浆为标准稠度净浆.其拌和水量为该试验样品浆(de)标准稠度用水量（P）,按试验样品质量(de)百分比计.如下沉深度超出范围需另称试样,调整水量,重新试验,直至达到28mm±2mm为止.5.3.3.4安定性(de)测定（标准法）a．测定前(de)准备工作每个试样需成型两个试件,每个雷氏夹需配备质量约75g~85g(de)玻璃板两块,凡与试验样品浆接触(de)玻璃板和雷氏夹内表面都要稍稍涂上一层油.b．雷氏夹试件(de)成型将预先准备好(de)雷氏夹放在已稍擦油(de)玻璃板上,并立即将已制好(de)标准稠度试验样品浆一次装满雷氏夹,装浆时一只手轻轻扶持雷氏夹,另一只手用宽约10mm(de)小刀插捣数次,然后抹平,盖上稍涂油(de)玻璃板,接着立即将试件移至湿气养护箱内养护24h±2h.c．沸煮——调整好沸煮箱内(de)水位,使能保证在整个沸煮过程中都超过试件,不需中途添补试验用水,同时又能保证在30min±5min内升至沸腾.——脱去玻璃板取下试件,先测量雷氏夹指针尖端间(de)距离（A）,精确至0.5mm,接着将试件放入沸煮箱水中(de)试件架上,指针朝上,然后在30min±5min内加热至沸并恒沸180min±5min.——结果判别：沸煮结束后,立即放掉沸煮箱中(de)热水,打开箱盖,待箱体冷却至室温,取出试件进行判别.测量雷氏夹指针尖端(de)距离（C）,准确至0.5mm,当两个试件煮后增加距离（C-A）(de)平均值不大于5.0mm时,即认为该粉煤灰安定性合格,当两个试件(de)（C-A）值相差超过4.0mm时,应用同一样品立即重做一次试验.再如此,则认为该粉煤灰为安定性不合格.烧失量5.4.1设备、标准、环境检查检查核对所需设备正常与否,必要时作记录；检查核对产品标准和试验方法标准,并记录；检查核对环境温度,并记录.5.4.2试样检查核对和检查试样是否符合要求,并记录.5.4.3检测与计算5.4.3.1检测检测方法依据标准：GB/T 176-2008.操作步骤、细节,注意事项：a．将来样采用四分法缩分至约100g,经0.08mm方孔筛筛析,用磁铁吸去筛余物中金属铁,将筛余物经过研磨后使其全部通过0.08mm方孔筛.将样品充分混匀后,装入带有磨口塞(de)瓶中并密封.),精确至0.0001g,置于已灼烧恒量(de)瓷坩埚中,将盖斜b．称取约1g试样(m1置于坩埚上,放在马弗炉内从低温开始逐渐升高温度,在（950±25）℃下.反复灼烧,直至恒灼烧15min~20min,取出坩埚置于干燥器中冷却至室温,称量m2量.注：恒量是指：经第一次灼烧、冷却、称量后,通过连续对每次15min(de)灼烧,然后冷却、称量(de)方法来检查恒定质量,当连续两次称量之差小于0.0005g时,即达到恒量.5.4.3.2计算依据标准、条款：GB/T 176-2008第4条、第8.3.1条和第41条.烧失量(de)质量百分数XLOI按下式计算,计算至%：ωLOI =（m1-m2）/m1×100式中：ωLOI——烧失量(de)质量百分数,%；m1——试料(de)质量,g；m2——灼烧后试料(de)质量,g.试验次数为两次,用两次试验平均值表示测定结果,计算至%.同一试验室(de)允许差为绝对偏差%.需水量比5.5.1设备、标准、环境检查检查核对所需设备正常与否,必要时作记录；检查核对产品标准和试验方法标准,并记录；检查核对环境温度,并记录.5.5.2试样核对检查核对和检查试样是否符合要求,并记录.5.5.3检测与计算5.5.3.1 检测检测方法依据标准：GB/T 1596-2005、GB/T 17671-1999和GB/T 2419-2005.操作步骤、细节,注意事项：5.5.3. 材料a．水泥：GSB 14-1510强度检验用水泥标准样品.b．标准砂：符合GB/T 17671-1999规定(de)0.5mm~1.0mm(de)中级砂.c．水：洁净(de)饮用水.5.5.3. 配合比胶砂配合比按下表：5.5.3.试验准备如水泥胶砂在24h内未被使用,先空跳一个周期25次.5.5.3. 胶砂制备先使水泥胶砂搅拌机处于待工作状态,把水加入锅里,再加入水泥、粉煤灰,把锅放在固定架上,上升至固定位置.立即启动搅拌机,低速搅拌30s后,在第二个30s开始(de)同时均匀地将砂加入.把机器转至高速再搅拌30s.停拌90s,在第一个15s内用一胶皮刮具将叶片和锅壁上(de)胶砂,刮入锅中间.在高速下继续搅拌60s.各个搅拌阶段,时间误差应在±1s以内.5.5.3. 试验过程a．在制备胶砂(de)同时,用潮湿棉布擦拭跳桌台面、试模内壁、捣棒以及与胶砂接触(de)用具,将试模放在跳桌台面中央并用潮湿棉布覆盖.b．将拌好(de)胶砂分两层迅速装入试模,第一层装至截锥圆模高度约三分之二处,用小刀在相互垂直两个方向各划5次,用捣棒由边缘至中心均匀捣压15次；随后,装第二层胶砂,装至高出截锥圆模约20mm,用小刀在相互垂直两个方向各划5次,再用捣棒由边缘至中心均匀捣压10次.捣压后胶砂应略高于试模.捣压深度,第一层捣至胶砂高度(de)二分之一,第二层捣实不超过已捣实底层表面.装胶砂和捣压时,用手扶稳试模,不要使其移动.c．捣压完毕,取下模套,将小刀倾斜,从中间向边缘分两次以近水平(de)角度抹去高出截锥圆模(de)胶砂,并擦去落在桌面上(de)胶砂.将截锥圆模垂直向上轻轻提起.立刻开动跳桌,以每秒钟一次(de)频率,在25s±1s内完成25次跳动.d．流动度试验,从胶砂加水开始到测量扩散直径结束,应在6min内完成.e．跳动完毕,用卡尺测量胶砂底面互相垂直(de)两个方向直径,计算平均值,取整数,单位为mm,该平均值即为该水量(de)试验胶砂流动度.当流动度在130mm~140mm范围内,记录此时(de)加水量；当流动度小于130mm或大于140mm时,重新调整加水量,重复上述过程,直至流动度达到130mm~140mm为止.5.5.3.2计算依据标准、条款：GB/T 1596-2005附录B第条.需水量比X按下式计算,计算至1%：/125）×100X=（L1式中：X——需水量比,%；L——试验胶砂流动度达到130mm~140mm时(de)加水量,mL；1125——对比胶砂(de)加水量,mL.活性指数5.6.1设备、标准、环境检查检查核对所需设备正常与否,必要时作记录；检查核对产品标准和试验方法标准,并记录；检查核对环境温度,并记录.5.6.2 试样核对检查核对和检查试样是否符合要求,并记录.5.6.3.1检测检测方法依据标准：GB/T 1596-2005、GB/T 17671-1999.操作步骤、细节,注意事项：5.6.3.材料a．水泥：GSB 14-1510强度检验用水泥标准样品.b．标准砂：符合GB/T 17671-1999规定(de)中国标准砂.c．水：洁净(de)饮用水.5.6.3.配合比胶砂配合比按下表：5.6.3.试验过程a．将对比胶砂和试验胶砂分别按GB/T 17671-1999规定(de)方法进行搅拌、试体成型和养护.每种胶砂制作三个试件.b．试体养护至28天,按GB/T 17671-1999规定(de)方法分别测定对比胶砂和试验胶砂(de)抗压强度.抗压强度计算至.此试验过程见LG/QTD/02/05水泥检测实施细则中5.3.7(de)水泥胶砂强度试验过程.5.6.3.2计算依据标准、条款：GB/T 1596-2005附录D第条.活性指数H28按下式计算,计算至1%：H28=（R/R）×100式中：H28——活性指数,%；R——试验胶砂28d抗压强度,MPa；R——对比胶砂28d抗压强度,MPa.注：对比胶砂28d抗压强度也可取GSB 14-1510强度检验用水泥标准样品给出(de)标准值.三氧化硫（基准法）5.7.1设备、标准、环境检查检查核对所需设备正常与否,必要时作记录；检查核对产品标准和试验方法标准,并记录；检查核对环境温度,并记录.5.7.2试样核对检查核对和检查试样是否符合要求,并记录.5.7.3.1检测检测方法依据标准：GB/T 176-2008.操作步骤、细节,注意事项：5.7.3.试剂和材料a．盐酸（1+1）：1份体积(de)浓盐酸与1份体积(de)水相混合.b．氯化钡溶液（100g/L）：将100g二水氯化钡（）溶于水中,加水稀释至1L .c．硝酸银溶液（5g/L）：将5g硝酸银（AgNO3）溶于水中,加10mL硝酸（HNO3）,用水稀释至1L.d.水：蒸馏水或同等纯度(de)水.5.7.3.试验过程a．称取约0.5g试样m1（试样制备方法见本细则5.4.3.1a条）,精确至0.0001g,置于300mL烧杯中,加入30~40mL水使其分散.加10mL盐酸（1+1）,用平头玻璃棒压碎块状物,慢慢地加热溶液,直至水泥分解完全.将溶液加热微沸5min.用中速滤纸过滤,用热水洗涤10~12次.调整滤液体积至200mL,煮沸,在搅拌下滴加10mL热(de)氯化钡溶液,继续煮沸数分钟,然后移至温热处静置4h或过夜（此时溶液(de)体积应保持在200mL）.用慢速滤纸过滤,用温水洗涤,直至检验无氯离子为止.氯离子检验：按规定洗涤沉淀数次后,用数滴水淋洗漏斗(de)下端,用数毫升水洗涤滤纸和沉淀,将滤纸收集在试管中,加几滴硝酸银溶液,观察试管中溶液是否浑浊.如果浑浊,继续洗涤并定期检查,直至用硝酸银检验不再浑浊为止.b．将沉淀及滤纸一并移入已灼烧恒量(de)瓷坩埚中,灰化后在800℃~950℃(de)高温炉内灼烧30min,取出坩埚置于干燥器中冷却至室温,称量.反复灼烧,直至恒温.灼烧是指：将滤纸和沉淀放入预先以灼烧并恒量(de)坩埚中,烘干.在氧化性气氛中慢慢灰化,不使有火焰产生,灰化至无黑色炭颗粒后,放入高温炉中,在规定(de)温度下灼烧.在干燥器中冷却至室温,称量.恒量是指：经第一次灼烧、冷却、称量后,通过连续对每次15min(de)灼烧,然后冷却、称量(de)方法来检查恒定质量,当连续两次称量之差小于0.0005g时,即达到恒量.5.7.3.2计算依据标准、条款：GB/T 176-2008第4条、第条和第41条.a．三氧化硫(de)质量百分数XSO3按下式计算,计算至%：XSO3=（m2/m1）××100式中：XSO3——三氧化硫(de)质量百分数,%；m2——灼烧后沉淀(de)质量,g；m1——试料(de)质量,g；——硫酸钡对三氧化硫(de)换算系数.b．试验次数为两次,用两次试验平均值表示测定结果,计算至%.同一试验室(de)允许差为绝对偏差%.游离氧化钙（代用法）5.8.1设备、标准、环境检查检查核对所需设备正常与否,必要时作记录；检查核对产品标准和试验方法标准,并记录；检查核对环境温度,并记录.5.8.2试样核对检查核对和检查试样是否符合要求,并记录.5.8.3.1检测检测方法依据标准：GB/T 176-2008.操作步骤、细节,注意事项：5.8.3.试剂和材料a．乙二醇[1,2-（CH2OH）2]：含水量小于%（V/V）.每升乙二醇中加入5mL甲基红-溴甲酚绿混合指示剂溶液.b．无水乙醇（C2H5OH）：含量不低于%（V/V）.c．盐酸标准滴定溶液[c（HCl）=L].5.8.3.试验过程a．称取约0.5g试样m（试样制备方法见本细则5.4.3.1a条）,精确至0.0001g,置于250mL干燥(de)锥形瓶中,加入30mL乙二醇-乙醇溶液,放入一根搅拌子,装上冷凝管,置于游离氧化钙测定仪上,以适当(de)速度搅拌溶液,同时升温并加热煮沸,当冷凝下(de)乙醇开始连续滴下时,继续在搅拌下加热微沸4min ,取下锥形瓶,用预先用无水乙醇润湿过(de)快速滤纸抽气过滤或预先用无水乙醇洗涤过(de)玻璃砂芯漏斗抽气过滤,用无水乙醇洗涤锥形瓶和沉淀3次,过滤时等上次洗涤液过滤完后再洗涤下次.滤液及洗液收集于250mL干燥(de)抽滤瓶中,立即用苯甲酸-无水乙醇标准滴定溶液滴定至微红色消失.提示：尽可能快速地进行抽气过滤,以防止吸收大气中(de)二氧化碳.5.8.3.2 计算依据标准、条款：GB/T 176-2008第4条、第条.a．游离氧化钙(de)质量百分数XfCaO按下式计算,计算至%：XfCaO =TCaO×V×m式中：X——游离氧化钙(de)质量百分数,%；fCaO——每毫升盐酸标准滴定溶液相当于氧化钙(de)毫克数,mg/mL；TCaOV——滴定时消耗盐酸标准滴定溶液(de)体积,mL；m——试料(de)质量,g.b．试验次数为两次,用两次试验平均值表示测定结果,计算至%.同一试验室(de)允许差为绝对偏差为：含量≤2%,%；含量＞2%,%.6. 检测结果判定复检规则拌制混凝土和砂浆用粉煤灰,试验结果符合GB/T 1596-2005第条表1技术要求时为等级品.若其中任何一项不符合要求,允许在同一编号中重新加倍取样进行全部项目(de)复检,以复检结果判定,复检不合格可降级处理.凡低于GB/T1596-2005第条表1最低级别要求(de)为不合格品.水泥活性混合材料用粉煤灰,出厂检验结果符合GB/T 1596-2005第条表2技术要求时,判为出厂检验合格.若其中任何一项不符合要求,允许在同一编号中重新加倍取样进行全部项目(de)复检,以复检结果判定.7. 检测结果核对试样、样品核对并记录.检测方法核对.数据、计算核对.结果判定核对.8. 检测结束工作检查检测设备及环境,登记检测设备使用记录,整理现场.9. 异常事故处理发生异常事故,按照程序文件ZF09/CX/18-09/11异常情况及意外事故处理程序处理.。

粉煤灰比表面积试验方法

ρ—水泥细度和比表面积标准试样密度，g/cm3；
V—透气筒试料层体积，cm3；
ε—取0.5。
3.2.3将穿孔板放入透气圆筒的边缘上，用一根直径比圆筒略小的细棒把一片滤纸送至穿孔板上，边缘压紧，将称取的试样（精确至0.001g）倒入圆筒。轻敲圆筒边，使试样层表面平坦，
再放入一片滤纸，用捣器均匀捣实试料，直至捣器支持环紧紧接触圆筒顶边并旋转二周，慢慢取出捣器。
5.4试样比表面积应由二次透气试验结果的平均值确定。如果二次试验结果相差2％以上时，应重新试验。
5.5计算应精确至10cm2/g，10cm2/g以下的数值按四舍五入计。
5.6以cm2/g为单位算得的比表面积换算为m2/kg单位时需乘以0.1。
6.试验报告
试验报告包括：①粉煤灰的来源；②试验方法名称；③粉煤灰的比表面。
2
分析天平
分度值为1mg；
3
计时秒表
精确到0.05秒
4
滤纸
采用符合国标的中速定量滤纸；
5
烘干箱用于Βιβλιοθήκη 干试样；6压力计液体
采用带有颜色的蒸馏水；
3.2试样准备
3.2.1将粉煤灰用四分法取样后，应先通过0.9mm方孔筛，再在105℃的烘干至恒量，并在干燥器中冷却至室温。
3.2.2按下式称取试样：
式中：m0—水泥细度和比表面积标准试样质量，g；
如两者试验温差大于3℃时，则采用下式计算：
式中：ε—被测试样试料层中的空隙率；
εs—标准试样试料层中的空隙率。
5.3如被测试样的密度和空隙率与标准试样不同，试验时温度≤3℃时，则采用下式计算：
如两者试验温差大于3℃时，则采用下式计算：
式中：ρ—被测试样的密度，g/cm3；
ρs—被测试样的密度，g/cm3。

粉煤灰检验作业指导书

粉煤灰检验作业指导书引言概述：粉煤灰是煤炭燃烧产生的固体废弃物，其化学成分和物理性质对环境和人体健康具有重要影响。

为了确保粉煤灰的质量和安全性，进行粉煤灰检验是必要的。

本文将介绍粉煤灰检验的作业指导书，以帮助相关人员进行检验工作。

一、样品采集与处理1.1 确定采样点位：根据煤炭燃烧设备的布局和煤炭燃烧特点，选择合适的采样点位。

采样点位应覆盖整个煤炭燃烧系统，包括燃烧炉、烟气净化设备等。

1.2 采样方法：采用正规的采样方法，如抽样法、分层采样法等。

采样时应注意避免污染和样品变质，确保采样的代表性和准确性。

1.3 样品处理：将采集到的样品进行标识、封装和保存。

样品的保存应符合相关标准，避免样品的变质和污染。

二、化学成分检验2.1 粉煤灰中主要元素的检验：对粉煤灰中的主要元素进行检验，包括SiO2、Al2O3、Fe2O3、CaO、MgO等。

可以采用化学分析方法，如滴定法、光谱法等。

2.2 微量元素的检验：对粉煤灰中的微量元素进行检验，如重金属元素、有害元素等。

可以采用原子吸收光谱法、电感耦合等离子体质谱法等。

2.3 指标检验：根据相关标准和要求，对粉煤灰的指标进行检验，如比表面积、水分含量、颗粒大小分布等。

可以采用物理测试方法，如比表面积仪、水分仪、粒度分析仪等。

三、物理性质检验3.1 密度检验：对粉煤灰的密度进行检验，可以采用容重法、浸水法等。

3.2 比表面积检验：对粉煤灰的比表面积进行检验，可以采用比表面积仪等仪器。

3.3 颗粒大小分布检验：对粉煤灰的颗粒大小分布进行检验，可以采用粒度分析仪等仪器。

四、热性能检验4.1 灼烧性能检验：对粉煤灰的灼烧性能进行检验，可以采用热重分析仪等仪器。

4.2 火力特性检验：对粉煤灰的火力特性进行检验，可以采用热分析仪器等。

4.3 燃烧特性检验：对粉煤灰的燃烧特性进行检验，可以采用燃烧实验等方法。

五、环境风险评估5.1 粉煤灰对土壤的影响评估：通过对粉煤灰中有害元素含量和土壤环境标准进行对比，评估粉煤灰对土壤的影响。

粉煤灰检测标准

粉煤灰检测标准粉煤灰（Fly Ash）是烟煤燃烧产生的一种灰状物质，主要由细微的颗粒状碳质物质、无机颗粒物和液态滴溅物组成。

粉煤灰在工业上被广泛应用于水泥、混凝土、路基等材料的生产过程中。

为了确保粉煤灰质量的稳定性和安全性，需要进行粉煤灰的检测。

粉煤灰的检测标准主要涵盖了物理性质、化学性质、矿物组成等方面。

下面是相关参考内容，供参考：1. 物理性质检测1.1 粉煤灰粒径分析：通过颗粒分析仪或筛分法，确定粉煤灰中不同粒径范围颗粒的质量分数。

1.2 比表面积测定：使用比表面积仪（比如BET法）测定粉煤灰的比表面积，用来评估粉煤灰的活性。

2. 化学性质检测2.1 硅酸含量测定：粉煤灰中的硅酸是其主要成分之一，可以通过酸碱滴定法、X射线荧光光谱仪等方法测定硅酸含量。

2.2 氧化铁含量测定：粉煤灰中的氧化铁是其另一个重要成分，可以通过化学分析或光谱分析等方法进行测定。

2.3 水分含量测定：通过称重法、干燥法等方法测定粉煤灰中的水分含量。

2.4 无机物含量测定：通过酸碱滴定法、火花光谱分析仪等方法测定粉煤灰中的无机物含量，如氯酸盐、硫酸盐、弗酸盐等。

3. 矿物组成分析3.1 X射线衍射分析：通过X射线衍射技术，确定粉煤灰中的矿物组成，如蛭石、石英、方解石等。

3.2 热差示扫描分析：通过热差示扫描仪，对粉煤灰样品进行热分解过程中的释放和吸收热量进行分析，以了解不同温度下发生的矿物转化和相变。

4. 有害物质检测4.1 重金属元素含量测定：通过原子吸收分光光度法、电感耦合等离子体发射光谱法等方法测定粉煤灰中的重金属元素含量，如铅、镉、汞等。

4.2 放射性元素测定：通过γ射线测量技术或其他放射性测量方法，测定粉煤灰中的放射性元素含量。

以上是粉煤灰检测的一些常见内容和方法，具体实施时应根据相关的国家或行业标准来操作。

这些检测内容有助于评估粉煤灰的质量、活性及是否满足特定要求。

通过科学的检测，可以确保粉煤灰在工业应用中的安全性和可靠性。

06.4粉煤灰细度、密度、比表面积、烧失量试验

1、引用标准：1.1《用于水泥和混凝土中的粉煤灰》GB/T 1596-20051.2《公路路面基层施工技术规范》JTJ 034-20001.3《水泥化学分析方法》GB/T 176-20081.4《水泥比表面积测定方法勃氏法》GB/T 8074-20081.5《公路土工试验规程》JTG E40-20072. 抽样方法及样本大小：2.1以连续供应的200t相同等级、相同种类的粉煤灰为一编号。

不足200t按一个编号论，粉煤灰质量按干灰（含水量小于1%）的质量计算。

每一个编号为一个取样单位，当散装粉煤灰运输工具的容量超过该厂规定出厂编号吨数时，允许该编号的数量超过取样规定吨数。

取样应有代表性，可连续取，也可从10个以上不同部位取等量样品，总量至少3kg.5. 检测系统框图：6. 检测前、后对被测样品、检测仪器、环境要求、设备安装的检查：6.1 检测前检查：6.1.1核对被测样品与流转单是否一致，样品数量不得少于规定数量。

6.1.2 仪器是否处于完好运转状态，是否有计量合格证，并在有效期内。

6.2 检测后检查：6.2.1恢复仪器初始状态关闭电源。

6.2.2做好设备记录。

6.2.3做好清洁保养工作。

7. 检测步骤：7.1 细度测定步骤：7.1.1将测试用粉煤灰样品置于温度105℃-110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温。

称取试样10g，精确至0.01g。

倒入0.075mm方孔筛筛网上，将筛子置于筛座上，盖上筛盖。

7.1.2接通电源，将定时开关固定在3min，开始筛析。

7.1.3开始工作后，观察负压表，使负压稳定在4000 Pa -6000Pa，若负压小于4000Pa，则应停机，清理收尘器中的积灰后再进行筛析。

7.1.4在筛析过程中，可用轻质木棒轻轻敲打筛盖，以防吸附。

7.1.5 3min后停止筛析，停机后观察筛余物，如出现颗粒成球、粘筛或有细颗粒沉积在筛框边缘，用毛刷将颗粒轻轻刷开，将定时开关固定在手动位置，再筛析1min-3min直至筛分彻底为止。

粉煤灰细度密度比表面积烧失量试验

不足200t按一个编号论，粉煤灰质量按干灰（含水量小于1%）的质量计算。

每一个编号为一个取样单位，当散装粉煤灰运输工具的容量超过该厂规定出厂编号吨数时，允许该编号的数量超过取样规定吨数。

6.1.2 仪器是否处于完好运转状态，是否有计量合格证，并在有效期内。

6.2 检测后检查：6.2.1恢复仪器初始状态关闭电源。

6.2.2做好设备记录。

6.2.3做好清洁保养工作。

7. 检测步骤：7.1 细度测定步骤：7.1.1将测试用粉煤灰样品置于温度105℃-110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温。

称取试样10g，精确至0.01g。

倒入0.075mm方孔筛筛网上，将筛子置于筛座上，盖上筛盖。

7.1.2接通电源，将定时开关固定在3min，开始筛析。

7.1.3开始工作后，观察负压表，使负压稳定在4000 Pa -6000Pa，若负压小于4000Pa，则应停机，清理收尘器中的积灰后再进行筛析。

7.1.4在筛析过程中，可用轻质木棒轻轻敲打筛盖，以防吸附。

粉煤灰比表面积测定方法

粉煤灰比表面积测定方法宝子们，今天咱们来唠唠粉煤灰比表面积的测定方法哈。

一、实验仪器准备。

咱得有专门的比表面积测定仪，就像一个精密的小助手一样。

这个仪器得先检查好，确保它没毛病，各个部件都能正常工作。

还有呢，需要一些小配件，像滤纸啦，这些都得准备齐全。

二、样品准备。

粉煤灰样品可得取好哦。

要从有代表性的地方取，不能随便挖一勺就了事。

取好的粉煤灰得先处理一下，要是有大颗粒或者杂质啥的，得把它们去掉。

就像给粉煤灰做个小清洁，让它干干净净地去接受测试。

三、测定过程。

把处理好的粉煤灰放到比表面积测定仪里面的特定容器里，要放得刚刚好哦。

然后按照仪器的操作说明，开始进行测定。

这个时候呢，仪器就像一个小魔法师，开始对粉煤灰进行各种操作，测量它的一些数据。

在这个过程中，咱可不能心急，得让仪器慢慢工作，就像小火炖肉，急不得。

四、数据处理。

等仪器完成测定后，就会给出一些数据啦。

这些数据可不能直接就用哦，咱们得进行处理。

比如说，根据公式计算出粉煤灰真正的比表面积。

这个计算过程就像解一个小谜题，要仔细又认真。

要是算错了，那前面的工作可就白做啦。

五、注意事项。

在整个测定过程中，有好多小细节要注意呢。

比如说，仪器的环境温度和湿度可能会影响测定结果，所以要尽量保持在合适的范围。

还有哦，每次使用仪器前后都要好好清洁，就像对待自己心爱的小玩具一样，这样它才能一直好好工作呀。

宝子们，粉煤灰比表面积的测定虽然有点小复杂，但只要咱们按照这些步骤来，一步一个脚印，就肯定能测好的。

这就像我们生活中的很多事情一样，只要认真对待每一个小环节，最后就能得到满意的结果啦。

粉煤灰试验检测项目

粉煤灰试验检测项目
粉煤灰试验检测项目主要包括以下几个方面：
1. 化学成分分析：包括氧化物含量（SiO2、Al2O3、Fe2O3、CaO、MgO等）的测定，以及游离钙含量、硅酸盐活性指数
等的测定。

2. 物理性质测试：包括表观密度、比表面积、比重、炉渣活性测定、水泥净浆流动性等的测定。

3. 矿物相组成分析：通过X射线衍射（XRD）对粉煤灰样品
进行矿物晶体结构分析，确定其主要矿物相和相对含量。

4. 硫酸盐含量测定：主要通过化学分析方法测定粉煤灰中硫酸盐的含量，以评估其对混凝土耐久性的影响。

5. 比重和吸水率测定：用于确定粉煤灰的密度和吸水性，以评估其在混凝土中的分散性和与水泥的反应性。

6. 硷活性测定：通过测定粉煤灰与钠硫酸试液中硷量的变化，判断粉煤灰的碱活性，以评估其对混凝土的碱-集料反应影响。

7. 硬化性能测试：包括测定粉煤灰参与的混凝土抗压强度、抗折强度、劣化性能等。

以上仅是粉煤灰试验检测项目的一部分，实际测试项目可能会根据煤灰的具体用途和需求而有所不同。

粉煤灰比表面积测定

比表面积对粉煤灰性能的影响
粉煤灰的比表面积与其活性有关，比表面积越大，活性越高，对混凝土的贡献越大。粉煤灰的比表面积影响其孔结构和孔分布，进而影响其力学性能和耐久性。粉煤灰的比表面积与其流动性和填充性有关，比表面积越大，流动性和填充性越好。粉煤灰的比表面积可以反映其微观结构和表面性质，对于研究和应用具有重要意义。
添加标题
数据可靠性分析：对测定结果的可靠性进行分析，如进行重复性实验、对比不同实验方法等，以评估测定结果的准确性和可靠性。
添加标题
数据表达方式：采用图表、表格等方式直观地表达测定结果，以便更好地进行结果分析和比较。
测定结果与标准值的比较
测定结果：粉煤灰比表面积
的数值
标准值：根据相关标准和规定得出的数值
环境特性：粉煤灰的产生量巨大，合理利用粉煤灰不仅可以减少环境污染，还能够实现资源的循环利用。
粉煤灰的应用领域
建筑材料：粉煤灰可应用于混凝土、加气混凝土、水泥和墙体材料等领域。道路工程：粉煤灰可替代部分砂石，用作道路基层材料，提高道路性能。农业利用：粉煤灰富含多种植物生长所需的营养物质，可作肥料和土壤改良剂。环保领域：粉煤灰可用来处理含重金属废水，达到净化水质的效果。
理等领域。
粉煤灰比表面积测定有助于研究粉煤灰对有机污染物的吸附性能，为处理水体有机污染提供技术
支持。
在建材领域的应用
粉煤灰比表面积测定可用于评估粉煤灰的活性，提高建材的抗压强度和耐久性。
通过粉煤灰比表面积测定，可优化混凝土的配合比，降低成本并提高工程质量。
在加气混凝土的生：通过计算误差、偏差等指标进
行比较
比较结果：分析测定结果与标准值之间的差异，判断测定结果的准确

快速鉴定粉煤灰质量的方法

快速鉴定粉煤灰质量的方法粉煤灰是燃煤产生的一种副产品，广泛应用于建筑材料、水泥、混凝土等领域。

但是，粉煤灰的质量对于其应用效果至关重要。

因此，快速鉴定粉煤灰质量的方法就显得尤为重要。

一、外观检查法外观检查法是最基本也是最直观的一种方法。

通过观察粉煤灰的颜色、密度、颗粒形状等特征，可以初步判断其质量。

一般来说，优质的粉煤灰颜色较为均匀，密度适中，颗粒形状规则。

而质量较差的粉煤灰则往往颜色不均匀，密度较大或较小，颗粒形状不规则。

因此，通过外观检查法可以大致判断粉煤灰的质量。

二、烧失量测定法烧失量是指粉煤灰在一定温度下失去的质量。

通过测定粉煤灰的烧失量，可以间接反映其质量。

测定方法是将一定质量的粉煤灰样品加热至一定温度，然后称量经加热后的样品质量与原始样品质量的差值即为烧失量。

一般来说，烧失量越低，说明粉煤灰的质量越好。

三、化学成分分析法粉煤灰的化学成分对其质量影响较大。

通过对粉煤灰中各种化学成分的分析，可以准确判断其质量。

常用的化学成分分析方法有X射线荧光光谱分析、原子吸收光谱分析、红外光谱分析等。

这些方法可以测定粉煤灰中各种元素的含量，从而判断其质量是否符合要求。

四、物理性能测试法粉煤灰的物理性能对其应用效果起着关键作用。

通过测定粉煤灰的物理性能，可以评估其质量。

常用的物理性能测试包括比表面积测定、颗粒度分析、吸水性测定等。

这些测试方法可以直接反映粉煤灰的物理性能，从而判断其质量。

五、应用实验法最直观也是最准确的方法是进行应用实验。

将待测的粉煤灰样品应用于实际工程中，通过观察其应用效果来判断其质量。

例如，在混凝土中应用粉煤灰，可以观察混凝土的强度、抗渗性等指标来评估粉煤灰的质量。

这种方法虽然耗时较长，但可以直接得到最真实的结果。

快速鉴定粉煤灰质量的方法包括外观检查法、烧失量测定法、化学成分分析法、物理性能测试法和应用实验法。

通过这些方法的综合应用，可以准确、快速地判断粉煤灰的质量，从而确保其应用效果。

公路工程无机结合料稳定材料试验规程(JTG 3441-2024)宣贯考试卷带答案

公路工程无机结合料稳定材料试验规程（JTG3441-2024）宣贯培训考试卷一、填空题（每空1分，共80分）1.无机结合料稳定材料，根据颗粒最大粒径可分为（细粒材料）、（中粒材料）和（粗粒材料）。

2.烘干法测定无机结合料稳定材料的含量率试验时、对于细粒材料取约（50）g试样，并精确至（0.01）g，中粒材料取约（500）g试样，并精确至（0.1）g，粗粒材料取约（2000）g试样，并精确至（0.1）g。

对于水泥稳定材料，将烘箱温度调到（110±1）℃，对于其他材料，将烘箱温度调到（105±1）℃，待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放入烘箱中进行烘干，需要的烘干时间随试样种类和试样数量而改变。

当冷却试样连续两次称量的差(每次间隔4h)不超过原试样质量的（0.1）%时，即认为样品已烘干。

试验结果进行两次平行测定，取算术平均值，保留至小数点后（2）位。

3.石灰细度试验方法中，烘箱量程不小于（110）℃，控温精度为（±1）℃。

试验时，应称取试样（50±0.1）g，倒入（2.36）mm、（0.6）mm、（0.15）mm方孔套筛内进行筛分，筛余百分含量计算结果保留至小数点后（2）位，同一石灰样品至少应做（3）个试样的平行试验，试验重复性误差均不得大于（5）%。

4.粉煤灰烧失量试验时，将粉煤灰样晶四分法缩减至（10）余克左右，如有大颗粒存在，须在研钵中磨细至无颗粒存在为止，置于小烧杯中在（105±1）℃烘干至恒重，贮于干燥器中，供试验用。

5.粉煤灰细度试验时，筛网的校正系数范围为（0.8～1.2），筛析（150）个样品后进行筛网的校正。

6.石灰、粉煤灰密度测定时，试验中用到的烘箱的控温精度为（±1）℃，整个试验过程中，比重瓶中的温度变化不得超过（1）℃，密度试验结果保留至小数点后（4）位。

7.勃氏法测定粉煤灰比表面积试验时，对粉煤灰粉料的空隙率应予选用（0.530±0.005），当按该空隙率不能将试样压至规定的位置时，则允许改变空隙率。

粉煤灰检测方案

粉煤灰检测方案1 适用范围适用于无机结合原材料粉煤灰的性能检测。

2 试验目的为了测定粉煤灰的烧失量、细度、密度、比表面积。

3 检验人员检验人员均为持证上岗人员。

4 试验设备4.1粉煤灰烧失量测定：箱式电阻炉、瓷坩埚（带盖，容量15~30ml）、电子天平4.2粉煤灰细度试验：电子天平、水泥细度负压筛析仪4.3粉煤灰密度测定：李氏比重瓶（容量为250mL或300mL）、电子天、电热鼓风干燥箱、标准恒温水浴、无水煤油、干燥器、漏斗等。

4.4粉煤灰比表面积测定：水泥比表面积自动测定仪、电子天平、烘箱（控温精度±1℃）。

5 试验步骤和计算结果5.1粉煤灰烧失量测定方法5.1.1试验步骤：（1）将粉煤灰样品应四分法缩减至10余克左右，如有大颗粒存在，须在研钵中磨细至无不均匀颗粒存在为止，置于小烧杯中在105~110℃烘干至恒重，储于干燥器中，供试验用。

（2）将瓷坩埚灼烧至恒重，供试验用。

（3）称取1g 试样（m 0）,精确至0.0001g ，置于已灼烧至恒量的瓷坩埚中，放在马福炉内从低温开始逐渐升高温度，在800～950℃下灼烧15～20min 。

将瓷坩埚取出置于干燥器中冷却至室温，称量。

反复灼烧，直至连续两次称量之差小于0.0005g 时，即达到恒量。

记录每次称量的质量。

5.1.2烧失量计算：1000n 0⨯-=m m m X 式中：X ——烧失量（%）；m 0——试样的质量（g ）；m n ——灼烧后试样的质量（g ）。

试验结果精确至0.01%；平行试验俩次，允许重复性误差0.15%。

6.2粉煤灰细度试验6.2.1试验步骤：（1）将测试用粉煤灰样品置于温度为105～110℃烘箱内烘干至恒温，取出放在干燥器中冷却至室温。

（2）称取试样约10g ，精确至0.01g ，记录试样质量m 2,倒在0.075mm方孔筛网上，将筛子置于筛座上，盖上筛盖。

（3）接通电源，将定时开关固定在3min ，开始筛析。

粉煤灰比表面积试验作业指导书

粉煤灰比表面积试验作业指导书1.依据标准：《公路工程无机结合料稳定材料试验规程》JTGE51-2009;2.试验目的及适用范围:本方法主要用于粉煤灰烧失量的测定。

2.1目的：（1）了解透气法测定粉体比表面积的原理；（2）掌握勃氏法测粉体比表面积的方法；（3）利用试验结果正确计算试样的比表面积。

2.2适用范围：本方法适用于用勃式比表面积透气仪来测定粉煤灰的比表面积，也适用于比表面积在2000-6000cm2/g范围内的其他各种粉状物料，不适用于测定多孔材料及超细粉状物料。

3.试验准备3.13.2试样准备3.2.1将粉煤灰用四分法取样后，应先通过0.9mm 方孔筛，再在105℃的烘干至恒量，并在干燥器中冷却至室温。

3.2.2按下式称取试样： m 0＝ρV （1－ε）式中：m 0——水泥细度和比表面积标准试样质量，g ；ρ——水泥细度和比表面积标准试样密度，g/cm 3；V ——透气筒试料层体积，cm 3； ε——取0.5。

3.2.3将穿孔板放入透气圆筒的边缘上，用一根直径比圆筒略小的细棒把一片滤纸送至穿孔板上，边缘压紧，将称取的试样（精确至0.001g）倒入圆筒。

轻敲圆筒边，使试样层表面平坦，再放入一片滤纸，用捣器均匀捣实试料，直至捣器支持环紧紧接触圆筒顶边并旋转二周，慢慢取出捣器。

4.试验步骤依据《公路工程无机结合料稳定材料试验规程JTG E51-2009》T0820-2009方法中的步骤进行试验。

5.试验结果整理5.1 当被测物料的密度，试料层中空隙率与标准试样相同，试验时的温度相差≤3℃时，可按下式计算：S=如试验时温度相差大于±3℃时，则按下式计算：S =式中：S ——被测试样的比表面积，cm 2/g ；S s ——标准试样的比表面积，cm 2/g ；T ——被测试样试验时，压力计中液面降落测得的时间，s ；T s ——标准试样试验时，压力计中液面降落测得的时间，s ；n ——被测试样，在试验温度下的空气粘度（μPa.s ）； ns ——标准试样，在试验温度下的空气粘度（μPa.s ）； 5.2 如被测试样的试料层中空隙率与标准试样试料层中空隙率不同，试验时温差≤3℃时，则采用下式计算：33)1()1(ss s s T T S S εεεε--=如两者试验温差大于3℃时，则采用下式计算：S =式中：ε——被测试样试料层中的空隙率；εs ——标准试样试料层中的空隙率。

粉煤灰比表面积测定(可编辑修改word版)

1 适用范围粉煤灰比表面积测定方法（勃氏法）本方法适用于用勃氏比表面积透气仪（简称勃氏仪）来测定粉煤灰的比表面积，也适用于比表面积在 2 000～6 000cm 2/g 范围内的其他各种粉状物料，不适用于测定多扎材料及超细粉状物料。

2 仪器设备 2.1 勃氏仪 2.2 透气圆筒 2.3 穿孔板2.4 捣器：用不锈钢或铜质材料制成。

2.5 U 形压力计 2.6 抽气装置2.7 滤纸：中速定量滤纸。

2.8 分析天平：感量为 0.001g 。

2.9 秒表：分度值为 0.5s 。

2. 10 烘箱：控温精度±1℃。

3 材料3.1 压力计液体压力计液体采用带有颜色的蒸馏水。

3.2 汞分析纯汞。

3.3 基准材料水泥细度和比表面积标准样。

4 勃氏仪的标定4.1 勃氏仪圆筒试料层体积的标定方法用水银排代法标定圆筒的试料层体积。

将穿孔板平放入圆筒内，再放入两片滤纸。

然后用水银注满圆筒，用玻璃片挤压圆筒上口多余的水银，使水银面与圆筒上口平齐，倒出水银称量(m 1)，然后取出一片滤纸，在圆筒内加入适量的试样。

再盖上一片滤纸后用捣器压实至试料层规定高度。

取出捣器用水银注满圆筒，同样用玻璃片挤压平后，将水银倒出称量(m 2)。

圆筒试料层体积按式(T 0820-1)计算。

V = (m 1 - m 2 ) /水银式中：V ------ 透气圆筒的试料层体积（cm 3）；m 1 --------- 未装试样时，充满圆筒的水银质量（g ）；(T 0820-1)m 2 ---------- 装试样后，充满圆筒的水银质量（g ）；水银 ---------- 试验温度下水银的密度（g/cm 3）。

试料层体积要重复测定两边，取平均值，计算精确至 0.001cm 3。

4.2 勃氏仪标准时间的标定方法用水泥细度和比表面积标准样测定标准时间。

4. 2.1 标准样的处理将水泥细度和比表面积标准样在1 10℃±5℃下烘干1h 并在干燥器中冷却至室温。

粉煤灰比表面积试验步骤

粉煤灰比表面积试验步骤一、试验准备工作。

咱要做粉煤灰比表面积试验呀，得先把要用的家伙事儿准备好。

需要用到的仪器有比表面积测定仪，这可是主角呢。

还有滤纸啦，要保证滤纸完整没有破损哦。

天平也不能少，用来称粉煤灰的重量。

另外，还有一些小工具，像小铲子之类的，方便取粉煤灰。

二、样品处理。

把粉煤灰取出来一些，这时候要注意取的粉煤灰要有代表性哦。

用天平称取一定量的粉煤灰，具体称多少得按照试验规定来。

称好之后呢，要把粉煤灰放到一个干净、干燥的容器里，可不能让它沾到水或者其他杂质啦，不然试验结果就不准啦。

三、仪器调试。

接着就来摆弄比表面积测定仪啦。

要先检查一下仪器是不是完好无损的，各个部件有没有松动之类的情况。

然后按照仪器的使用说明书，把相关的参数设置好，就像给仪器下命令一样，告诉它咱们要做什么样的试验。

四、装样。

把滤纸放到比表面积测定仪的相应位置，就像给它铺上一层小被子一样。

然后把称好的粉煤灰小心地倒入仪器中，要倒得均匀一些，可不能这儿一堆那儿一块的。

倒完之后，再轻轻晃一晃仪器，让粉煤灰在里面分布得更均匀。

五、测试。

一切准备就绪，就可以开始测试啦。

按下测试按钮，这时候仪器就开始工作啦。

它会像个小侦探一样，仔细地检测粉煤灰的比表面积。

咱们就在旁边看着，可别着急，这个过程可能需要一点时间呢。

六、结果记录与整理。

等仪器测试完成，就会显示出一个数值啦，这个数值就是粉煤灰的比表面积。

咱们要把这个数值认真地记录下来，可不能记错哦。

然后再根据试验的要求，对这个结果进行整理，看看是不是符合标准呀。

如果不符合，可能就得重新做一次试验，找找是哪个环节出了问题呢。

做粉煤灰比表面积试验虽然有点小复杂，但只要咱们认真仔细地按照步骤来，就一定能得到准确的结果啦。

(完整版)粉煤灰比表面积测定

粉煤灰比表面积测定方法（勃氏法）1 适用范围本方法适用于用勃氏比表面积透气仪（简称勃氏仪）来测定粉煤灰的比表面积，也适用于比表面积在2 000～6 000cm 2/g 范围内的其他各种粉状物料，不适用于测定多扎材料及超细粉状物料。

2 仪器设备 2.1 勃氏仪 2.2 透气圆筒 2.3 穿孔板2.4 捣器：用不锈钢或铜质材料制成。

2.5 U 形压力计 2.6 抽气装置2.7 滤纸：中速定量滤纸。

2.8 分析天平：感量为0.001g 。

2.9 秒表：分度值为0.5s 。

2. 10 烘箱：控温精度±1℃。

3 材料3.1 压力计液体压力计液体采用带有颜色的蒸馏水。

3.2 汞分析纯汞。

3.3 基准材料水泥细度和比表面积标准样。

4 勃氏仪的标定4.1 勃氏仪圆筒试料层体积的标定方法用水银排代法标定圆筒的试料层体积。

将穿孔板平放入圆筒内，再放入两片滤纸。

再盖上一片滤纸后用捣器压实至试料层规定高度。

取出捣器用水银注满圆筒，同样用玻璃片挤压平后，将水银倒出称量(m 2)。

圆筒试料层体积按式(T 0820-1)计算。

水银ρ/)(21m m V -= (T 0820-1)式中：V --------透气圆筒的试料层体积（cm 3）； 1m -------未装试样时，充满圆筒的水银质量（g ）；2m -------装试样后，充满圆筒的水银质量（g ）；水银ρ------试验温度下水银的密度（g/cm 3）。

试料层体积要重复测定两边，取平均值，计算精确至0.001cm 3。

4.2 勃氏仪标准时间的标定方法用水泥细度和比表面积标准样测定标准时间。

4. 2.1 标准样的处理将水泥细度和比表面积标准样在1 10℃±5℃下烘干1h 并在干燥器中冷却至室温。

粉煤灰试验检测报告

粉煤灰试验检测报告一、实验目的：本实验旨在通过对粉煤灰进行一系列的试验检测，评估其在建筑材料中的应用性能，为粉煤灰在建筑工程中的推广提供科学依据。

二、实验方法：2.物理性能测试：包括比表面积、体积密度、颗粒大小分布等参数的测试。

3.化学性能测试：包括主要化学成分、矿物组成以及氧化物含量的测试。

4.力学性能测试：包括抗压强度、抗拉强度和抗冻融性等参数的测试。

三、实验结果：1.物理性能：通过测试，得到粉煤灰的比表面积为XXXm²/g，可以发现其细度适中，有利于提高混凝土的流动性；体积密度为XXXg/cm³，低于水泥，有助于提高混凝土轻度；颗粒大小分布均匀，满足了粉煤灰在混凝土中的填充要求。

2.化学性能：通过检测，得到粉煤灰的主要化学成分为SiO₂、Al₂O₃、Fe₂O₃等。

其中，SiO₂和Al₂O₃含量较高，具有良好的硅铝活性，有利于增强混凝土的强度和耐久性。

矿物组成主要为无机玻璃体和结晶物质，无机玻璃体有助于提高混凝土的早期强度，结晶物质有助于提高混凝土的长期强度。

氧化物含量均低于标准要求，满足了混凝土添加剂的要求。

3.力学性能：抗压强度测试结果显示，混凝土中添加不同比例的粉煤灰后，抗压强度呈现不同程度的提高，其中添加比例为XX%时，混凝土抗压强度达到最大值。

抗拉强度测试结果显示，混凝土中添加粉煤灰后，抗拉强度有所提高。

抗冻融性测试结果显示，添加粉煤灰的混凝土在经历多次冻融循环后，出现较低的质量损失和抗压强度降低。

四、实验结论：根据以上试验结果，可以得出以下结论：1.粉煤灰具有较好的物理性能，适合作为混凝土添加剂使用，能够改善混凝土的流动性和轻度。

2.粉煤灰的主要化学成分和矿物组成有利于提高混凝土的强度和耐久性。

3.适当添加粉煤灰可以显著提高混凝土的抗压强度和抗拉强度，同时能够提高混凝土的抗冻融性。

综上所述，粉煤灰作为建筑材料的一种添加剂，在混凝土工程中具有广阔的应用前景，能够提高混凝土的性能和降低环境污染。
