10kV系统二次电压异常现象分析

合集下载

电压互感器二次电压异常

电压互感器二次电压异常电压互感器作为一种常见的电力设备，广泛应用于电力系统中，起着测量和保护的重要作用。

然而，在使用过程中，我们有时会遇到电压互感器二次电压异常的情况，即二次侧输出的电压与理论值存在偏差。

本文将围绕这个问题展开讨论，分析可能的原因，并提出相应的解决方案。

导致电压互感器二次电压异常的一个可能原因是互感器本身的质量问题。

在制造过程中，互感器的绕组、磁芯等部分可能存在制造缺陷或损坏，导致二次侧输出的电压不稳定或不准确。

此时，我们可以通过更换互感器或进行维修来解决这个问题。

同时，我们也应该加强对互感器的质量检测和监控，确保互感器的质量达到标准要求。

电压互感器二次电压异常的另一个可能原因是互感器的连接问题。

互感器的连接方式有多种，包括串联和并联等。

如果互感器的连接方式选择不当或连接不牢固，都有可能导致二次电压异常。

在这种情况下，我们应该仔细检查互感器的连接方式，并确保连接牢固可靠。

如果发现连接问题，及时进行调整或更换连接方式。

电压互感器二次电压异常还可能与负载变化有关。

在电力系统中，负载的变化会导致电流和电压的波动，进而影响互感器的工作。

如果负载变化较大或变化频繁，就有可能导致电压互感器二次电压异常。

在这种情况下，我们可以考虑增加电压互感器的容量，以适应负载变化。

同时，也可以调整负载的使用方式，减小负载对电压互感器的影响。

电压互感器二次电压异常还可能与环境因素有关。

例如，温度变化、湿度变化等都可能影响互感器的工作。

在极端的环境条件下，互感器的工作性能可能会受到严重影响，从而导致二次电压异常。

为了解决这个问题，我们可以考虑在互感器周围设置适当的温度和湿度控制设备，以保持环境条件的稳定。

此外，还可以选择适应环境变化的互感器材料和结构，提高互感器的适应能力。

电压互感器二次电压异常是一个常见的问题，可能由互感器质量问题、连接问题、负载变化以及环境因素等多种原因导致。

我们应该通过更换互感器、调整连接方式、增加容量、控制环境等方法来解决这个问题。

10kV电压异常原因分析及处理措施方案

10kV电压异常原因分析与处理措施摘要：本文对电网实际运行中时常出现的10kV电压异常现象的原因进展分类，并逐一研究分析其产生机理，从而引出处理10kV电压异常措施的思路。

关键词：电压异常；负荷；接地；断线；消弧线圈；谐振0 前言电压的异常直接影响设备的运行技术指标、经济指标，甚至导致用户的用电设备无常工作，电网的平安与经济运行遭至破坏。

10kV母线是调度部门可以进展电压调控的最后一级母线，也是最直接影响用户电压质量的母线。

因此对10kV 电压异常产生的根本原因进展分析研究，对消除电压异常和保障电网平安运行具有十分重要的意义。

1 负荷变化引起的电压偏移根据相关调压原那么要求：变电站和直调电厂的10kV 母线正常运行方式下的电压允许偏差为系统额定电压的0%―+7%。

而在实际电网运行中，在白天用电顶峰时段，10kV 母线可能低于10.0kV下限，在深夜用电低谷时段，10kV母线也可能高于10.7kV上限。

造成电网正常运行中电压偏移的原因是不同大小的功率在电网元件中传输会产生不同的电压降落。

功率由系统通过110kV降压变压器经变压后到达10kV母线，其等值电路图和相量图如图1所示。

在上图中，为归算到110kV变压器10kV侧的一次电压，为110kV变压器的二次电压，即10kV母线电压，S为传输的视在功率，为归算到110kV变压器10kV侧的传输电流，φ为与的相位差，XT为110kV变压器归算到二次侧的等值电抗，RT为110kV变压器归算到二次侧的等值电阻。

图中，就是电压降相量，即〔RT+XT〕，将电压降相量分解为与二次电压同方向和相垂直的两个分量和。

称为电压降落的纵分量，称为电压降落的横分量。

而在电网实际计算中，由于电压降横分量很小，可以忽略不计，因此，其电压降可以省略简化成仅为电压降落的纵分量，以ΔU表示。

由图3可得ΔU的模值为，将、、代入上式可得，因此可以得出，10kV母线电压与传输功率的关系公式为：由上式可知，通过减少传输的有功负荷P、无功负荷Q、电阻RT和电抗XT，或者提高110kV侧电压U1的方法，可以减少电压降落，提高10kV电压；反之那么降低10kV电压。

10kV电压异常原因分析及处理措施

10kV电压异常原因分析及处理措施10kV电压异常原因分析及处理措施摘要：本文对电网实际运行中时常出现的10kV电压异常现象的原因进行分类，并逐一研究分析其产生机理，从而引出处理10kV电压异常措施的思路。

关键词：电压异常；负荷；接地；断线；消弧线圈；谐振0 前言电压的异常直接影响设备的运行技术指标、经济指标，甚至导致用户的用电设备无法正常工作，电网的安全与经济运行遭至破坏。

10kV母线是调度部门可以进行电压调控的最后一级母线，也是最直接影响用户电压质量的母线。

因此对10kV电压异常产生的根本原因进行分析研究，对消除电压异常和保障电网安全运行具有十分重要的意义。

1 负荷变化引起的电压偏移根据相关调压原则要求：变电站和直调电厂的10kV母线正常运行方式下的电压允许偏差为系统额定电压的0%―+7%。

而在实际电网运行中，在白天用电高峰时段，10kV母线可能低于10.0kV下限，在深夜用电低谷时段，10kV母线也可能高于10.7kV上限。

造成电网正常运行中电压偏移的原因是不同大小的功率在电网元件中传输会产生不同的电压降落。

功率由系统通过110kV降压变压器经变压后到达10kV母线，其等值电路图和相量图如图1所示。

图中，就是电压降相量，即（RT+XT），将电压降相量分解为与二次电压同方向和相垂直的两个分量和。

称为电压降落的纵分量，称为电压降落的横分量。

而在电网实际计算中，由于电压降横分量很小，可以忽略不计，因此，其电压降可以省略简化成仅为电压降落的纵分量，以ΔU表示。

由图3可得ΔU的模值为，将、、代入上式可得，因此可以得出，10kV母线电压与传输功率的关系公式为：由上式可知，通过减少传输的有功负荷P、无功负荷Q、电阻RT和电抗XT，或者提高110kV侧电压U1的方法，可以减少电压降落，提高10kV电压；反之则降低10kV电压。

10kV母线电压异常原因的分析与解决措施

10kV母线电压异常原因的分析与解决措施摘要：本文首先介绍了某站10kV母线电压三次谐波的含量超标问题，然后通过排除法分析出现谐波超标的原因，最后提出了解决消除谐波的措施。

对变电运行维护具有一定实际的意义。

关键词：三次谐波；电压互感器；铁磁谐振0 引言母线电压三次谐波超标会导致仪表指示不正常或保护误动。

消除和减少三次谐波是保证10kV电力系统可靠运行的必要条件。

本文介绍的某站10kV是中性点经小电阻接地，属于中性点非直接接地系统。

1 电压谐波超标情况某站运维人员在日常巡视中，发现10kV#3母线电压异常，电压波形详见图一。

经过录波装置分析，电压波形中含有25%的三次谐波和5%的九次谐波，根据规范电能质量公用电网谐波10kV的奇次谐波含有率不超过3.2%的规定，10kV#3母线电压的奇次谐波含量已严重超标。

图一 10kV#3母线电压波形图二 10kV#3母线电压谐波含量10kV#3母线2015年投产，当时10kV系统为接地变经消弧线圈接地，2019年改造为接地变经小电阻接地。

2 电压谐波超标原因分析与某站的10kV#3母线系统对比，10kV#1、#2母线电压正常。

三台主变的变高并列运行，且主变变低绕组为三角形接线方式，三次谐波电流在三角形内会形成环流，且不会流到10kV系统。

因此，谐波来源排除了主变变高或电源侧的系统。

通过观察日常负荷的峰、平、谷，研究其对三次谐波的影响。

发现三次谐波电压的畸变是稳定的。

这样就排除来自用户负荷的谐波来源的可能性。

根据文献[1]，电压互感器二次中性点接地不良也可以导致三次谐波的产生。

但经过对比发现二者电压波形差别较大。

前者的电压波形是平顶波，而本文的波形是尖顶波。

而且经过现场的测量中性点和N600电压对比，电压互感器二次中性点接地良好。

综上，排除电压互感器二次中性点接地不良的导致产生谐波。

根据文献[2]，电磁式电压互感器引起的铁磁高频谐振引起的过电压同样会产生三次谐波。

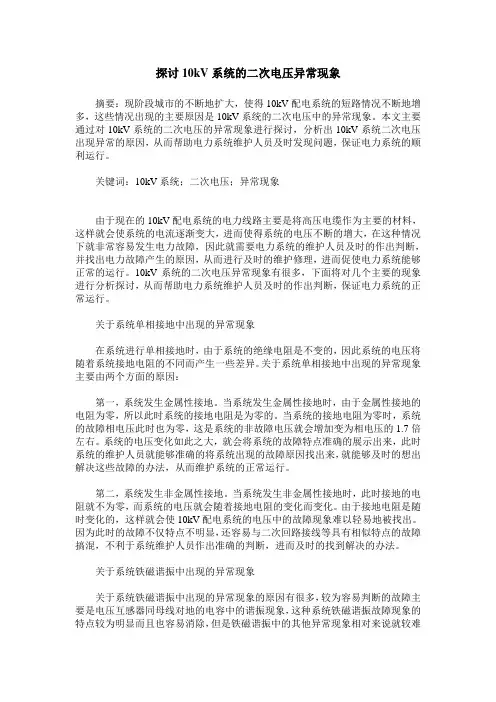

探讨10kV系统的二次电压异常现象

探讨10kV系统的二次电压异常现象摘要：现阶段城市的不断地扩大，使得10kV配电系统的短路情况不断地增多，这些情况出现的主要原因是10kV系统的二次电压中的异常现象。

本文主要通过对10kV系统的二次电压的异常现象进行探讨，分析出10kV系统二次电压出现异常的原因，从而帮助电力系统维护人员及时发现问题，保证电力系统的顺利运行。

关键词：10kV系统；二次电压；异常现象由于现在的10kV配电系统的电力线路主要是将高压电缆作为主要的材料，这样就会使系统的电流逐渐变大，进而使得系统的电压不断的增大，在这种情况下就非常容易发生电力故障，因此就需要电力系统的维护人员及时的作出判断，并找出电力故障产生的原因，从而进行及时的维护修理，进而促使电力系统能够正常的运行。

10kV系统的二次电压异常现象有很多，下面将对几个主要的现象进行分析探讨，从而帮助电力系统维护人员及时的作出判断，保证电力系统的正常运行。

关于系统单相接地中出现的异常现象在系统进行单相接地时，由于系统的绝缘电阻是不变的，因此系统的电压将随着系统接地电阻的不同而产生一些差异。

关于系统单相接地中出现的异常现象主要由两个方面的原因：第一，系统发生金属性接地。

当系统发生金属性接地时，由于金属性接地的电阻为零，所以此时系统的接地电阻是为零的。

当系统的接地电阻为零时，系统的故障相电压此时也为零，这是系统的非故障电压就会增加变为相电压的1.7倍左右。

系统的电压变化如此之大，就会将系统的故障特点准确的展示出来，此时系统的维护人员就能够准确的将系统出现的故障原因找出来，就能够及时的想出解决这些故障的办法，从而维护系统的正常运行。

第二，系统发生非金属性接地。

当系统发生非金属性接地时，此时接地的电阻就不为零，而系统的电压就会随着接地电阻的变化而变化。

由于接地电阻是随时变化的，这样就会使10kV配电系统的电压中的故障现象难以轻易地被找出。

因为此时的故障不仅特点不明显，还容易与二次回路接线等具有相似特点的故障搞混，不利于系统维护人员作出准确的判断，进而及时的找到解决的办法。

10kV母线电压互感器二次接线烧熔分析

2020年第8期总第399期10kV 母线电压互感器二次接线烧熔分析应晓娟，王京生（国网浙江永康市供电有限公司，浙江永康321300)1事故概况2019年11月25日，某变电站报10kV Ⅱ段母线TV 断线信号，电压互感器C 相高压熔断器熔断，端子排中开口三角接线有两根已熔化在一起，电压互感器接线盒引出的二次线有不同程度的烧毁现象。

由故障录波器10kV Ⅱ段母线电压波形可知，整个异常过程分为三阶段，即11:29:26，系统发生C 相单相接地；11:31:08，C 相电压互感器高压熔丝熔断，C 相电电压互感器为0V ；11:33:10，系统接地消除，A 、B 相电压显示61V 电压。

整个异常过程几乎无零序电压。

波形图如图1所示。

（a）11:29:26波形图（b）11:31:08波形图（c）11:33:10波形图图12019年11月25日故障电压波形图（a)8:38:05波形图（b)8:38:13波形图（c)8:39:05波形图（d)8:39:36波形图图22020年01月07日故障电压波形图2020年01月07日，某变电站报10kV Ⅱ段母线TV 断线信号，现场检查发现开关柜有浓重的塑料烧焦气味，电压互感器三相高压熔断器熔断，端子排中开口三角端子与接线已熔化在一起，10kV Ⅱ段母线TV 二次接线全部熔断。

由故障录波器10kV Ⅱ段母线电压波形图可知，8:38:05，系统发生A 相单相接地；8:38:13，接地恢复；8:39:05，A 、C 相高DOI:10.13882/ki.ncdqh.2020.08.0112020年第8期总第399期压熔丝熔断，电压为0V ；8:39:36B 相高压熔丝熔断，各相电压为0V ，异常结束，波形图如图2所示。

本次异常情况同样无零序电压，且两次烧熔部位均为电压互感器二次闭口三角接线处。

2事故理论分析2.1一次系统状况分析当系统正常运行时，三相母线电压相序、幅值正常，二次线烧熔时，10kV Ⅱ段母线上有线路保测装置报线路接地，装置显示零序电流达到1.03A ，超过整定单选线零流定值0.75A ，综合判断，电压互感器二次线烧熔时，一次系统发生接地现象。

浅谈10kV母线电压异常分析及处理

浅谈10kV母线电压异常分析及处理摘要：在小电流接地系统中，10kV PT电压异常时有发生，现结合220kV XX变电站发生的10kV PT电压异常分析和处理过程，对10kV PT电压异常的原因和预防措施进行了探究。

关键词：变电站；10kV PT；异常；故障辨析0事件现象220kV XX站值班人员在监盘时发现：监控机发出“220kV XX站10kV 2乙M母线电压异常”异常告警信号，经检查发现10kV 2乙M母线电压A相2.0kV，B相6.0kV，B相6.0kV，监盘人员立即将该情况报告当值值班长。

1.技术分析220kV XX站10kV 2乙M母线电压异常原因：10kV PT高压熔断器熔断、低压熔断器熔断、一次系统接地、断线故障、铁磁谐振、负载不对称、接线错误或松动、电压继电器辅助接点接触不良等。

1.110kV PT熔断器熔断1）当系统发生单相间歇电弧接地时，产生接地过电压。

电压可达正常相电压3—3.5 倍，可能使10kV PT铁芯饱和，激磁电流急剧增加，引起高压侧熔断器熔断，熔断相低压侧电压降低但不为零，此时低压侧非故障的两相电压保持正常相电压。

同时，由于高压侧发生熔断器熔断，低压侧伴随出现零序电压，此时的零序电压高于10kV母线接地信号告警定值，因此保护装置启动并发出母线接地信号。

2）当10kV PT低压熔断器熔断时，二次侧现象与高压侧相似，区别在于低压侧熔断器熔断，只会影响某一绕组电压，不会伴随出现零序电压，所以不会发出母线接地信号。

1.2一次系统接地、断线小电流接地系统单相接地故障可分为金属性接地与非金属性接地两类：1）当发生金属性接地时，接地电阻为零（或接近于零），中性点与故障相电压重合，故障相电压为零，非故障相电压上升为线电压（或接近于线电压）。

2）当发生非金属性接地时，由于接地电阻不确定性，造成二次电压异常，这就容易与10kV PT熔断器熔断故障混淆，但这种情况至少有一相电压超过正常时相电压，这就可以区分电压异常是系统非金属接地还是熔断器熔断所引起的。

10kV系统电压异常现象判断及处理

10kV系统电压异常现象判断及处理教程来源：网络作者：未知点击：787次时间：2009-10-26 8:43:4410kV系统电压异常现象在电网运行中经常遇到，但要想准确及时地判断处理并不是一件容易的事。

10kV系统一般是中性点不接地系统或中性点经消弧线圈接地系统，随着电网的扩大，电容电流的增多，越来越多的10kV系统将会是中性点经消弧线圈接地系统。

以中性点经消弧线圈接地系统为例，引起10kV系统电压异常的因素非常多，可分为两大类：一类是10kV电网运行参数异常;一类是10kV系统设备故障，包括一次设备故障(还可能出现多重故障)、测量回路故障(包括TV及其二次回路故障)、一次设备故障而且测量回路也有故障。

电压的显示方式一般有三种：一种是常规有人值守变电所，配置有一个线电压表，三个相电压绝缘监测表;一种是常规变电所无人值守改造后，在调度端MMI显示出一个线电压值和三个相电压值;一种是无人值守综合自动化所，在调度端MMI 显示出三个线电压值、三个相电压值和一个零序电压值，这种模式对10kV系统电压异常的判断处理非常有利。

1 、10kV系统电压异常的表现形式1.1 运行参数异常的电压表现合空载母线时的谐振：电压一般显示为一相升高、两相降低;或者一相降低、两相升高。

消弧线圈脱谐度过低及系统不平衡电压过大：电压一般显示为一相降低、两相升高。

1.2 一次设备故障的电压表现单相完全接地：电压一般显示为接地相电压为零，其余两相电压升至线电压。

原因主要有：线路断线接地、瓷瓶击穿、线路避雷器击穿、配变避雷器击穿、电缆击穿、线路柱上断路器击穿。

单相不完全接地：电压一般显示为一相升高、两相降低;或者一相降低、两相升高。

原因主要有：线路断线接地、配变烧毁、电缆故障。

线路单相断线：电压一般显示为一相升高、两相降低;或者一相降低、两相升高。

电压的变化幅度与断线的长度成正比。

线路两相断线：电压一般显示为一相升高、两相降低;或者一相降低、两相升高。

10kV系统电压异常现象判断及处理6文档

10kV 系统电压异常现象判断及处理一、引言10kV 系统一般是中性点不接地系统或中性点经消弧线圈接地系统，随着电网的扩大，电容电流的增多，越来越多的10kV 系统将会是中性点经消弧线圈接地系统。

在甘肃电网中 10kV 配电网中使用中性点不接地系统，经常会出现10kV电压异常的现象，造成10kV电网电压不正常的要素诸多，能够分成2个类别：第一类是10kV电力网络运行参数不正确；第二类是 10kV电网设施出现故障，包含一次设施故障（还有可能产生多处故障）、计量回路故障（包含 TV和二次回路事故）、一次设施故障而且计量回路也存在问题。

电压的体现方式通常有 3 种：其一是常规有专门人员负责变电站，配备有电压表 1 个，相电压绝缘监控表 3 个；其二是常规变电站没有人值班变革以后，在当地后台及调控中心工作站电压棒图上可以看到一个线电压值和三个相电压值；一种是无人值守综合自动化站，在当地后台及调控中心工作站电压棒图以及遥测信息表上可以看出三个线电压值、三个相电压值和一个零序电压值，这种模式对10kV系统电压异常的判断处理非常有利 [1] 。

二、测量回路故障的电压表现及其常见故障2.1TV 高压熔丝熔断在一相、二相或三相高压熔丝中断无法正常运行过程中，熔断相二次电压会明显变低，且发射“母线接地”讯号。

在没有全部熔断时，或许不会发射此种讯号。

TV高压熔丝一相熔断：当 TV高压熔丝熔断一相时，受负载影响，熔断相电压减小，但不为零，一般状况下，二次电压能够变为20〜40V,从电压表反应出一相电压大幅度降低，其他相电压有不同程度的降低。

另外因为断相产生在互感器高压的一边，互感器低压的一边会产生零序电压，其高低通常比接地信号的限定数值大，开启接地装备，发射接地讯号。

如我班所辖金家坪变10kV母线电压为6.7kV ,5.2kV, 2.5kV，退出电压互感器检查发现C相一次熔丝熔断，更换之后，投入运行，电压恢复正常。

TV高压熔丝两相熔断：TV高压熔断器的2相出现熔断问题以后，熔断的 2 相相电压非常小亦或在零左右徘徊，没有熔断的一相的相电压处于正常状态。

造成10kV电压异常原因及处理

浅谈造成10kV电压异常的原因及处理摘要:本文阐述了110kv及以下变电站10kv电压异常的问题,分析了造成中性点不接地系统10kv电压异常的各种原因,引用部分实例,并结合自身实际工作经验对如何做出正确判断处理进行阐述。

对于10kv电压异常,本文从从综合概述、异常象征、原因分析、如何处理等几个方面进行了介绍。

关键词:10kv电压异常原因处理中图分类号:tm63 文献标识码:a 文章编号:1674-098x(2012)07(a)-0081-01在110kv及以下变电站的运行过程中,变电运行人员经常遇到10kv电压异常,如果这种异常状况得不到及时处理,就会演变为事故,给变电站的安全稳定运行带来极大威胁。

为了保证变电站的安全稳定运行,当出现10kv电压异常时我们应当从以下几方面进行分析和处理。

1 10kv电压互感器高、低压侧保险熔断或二次侧断线在10kv系统中我们通常采用三台单相电压互感器组成y,yn/接线,假定每台电压互感器的容量为s1,则y,yn/接线时的三相容量sy=3s1,若三相负荷不对称,则sy应适当降低。

这种接线能测量三个线电压和三个相电压,此外,用它的三个辅助线圈连接成形(开口三角形)。

当一次系统中任一相接地时,其开口三角的两端将产生约50-100v的电压,可接入绝缘监视系统作为一次系统的接地保护之用。

若高压保险熔断一相,熔断相电压指示降低但不为零,其他两相不变;若高压保险熔断三相,母线三相电压指示均为零;断一相或两相时,3u0数值升高,发“母线接地”或“电压回路断线”信号。

例如:一次侧a相保险熔断,ub、uc、ubc正常,ua、uab、uac电压很低,但不为零,uab<ub,uac<uc。

经验数值举例:ua=1.12vub=6.06vuc=6.09vuab=5.86vuac=5.73vubc=10.5v3u0 =78v。

在实际运行中,由于电压互感器二次所接的设备不同,因此熔丝熔断后电压的指示数值可能出现各种不同情况,但一般来说,非故障相的电压保持正常,与故障相有关的电压都会有不同程度的降低。

10kV母线电压异常分析及处理

10kV母线电压异常分析及处理康林春2010年10月26日目录一、母线电压异常的五个表象二、母线单相接地故障处理三、母线谐振处理四、母线PT高压保险熔断处理五、母线PT低压保险熔断处理六、母线电压三相消失的处理一、10kV母线电压异常的五个表象1、表象一：单相接地象征：10kV母线电压三相指示不平衡，接地相电压指示趋近于零，非接地相电压上升为线电压，三相电压的数值基本稳定，且伴随有母线接地告警的声光信号，所接保护及自动装置可能发电压回路断线信号。

2、表象二：谐振象征：A、常规：10kV母线电压三相指示同时或波浪形上升或降低，峰值可超过线电压，谷值可低于相电压（但不会为零），三相数值不稳定，可伴随有母线接地告警的声光信号。

B、特殊：10kV母线电压三相变动及波动不一，有类似于接地时的三相电压象征，也有一至两相不变，另两相或一相波动的情况，可间歇性或长时伴随有母线接地告警的声光信号，所接保护及自动装置可能发电压回路断线信号。

3、表象三：母线PT高压保险熔断象征：10kV母线电压三相指示不平衡，熔断相电压降低为2-3kV,非熔断相电压不变，三相电压的数值稳定，所接保护及自动装置发电压回路断线信号，偶尔会并发接地信号。

4、表象四：母线PT低压保险熔断象征：10kV母线电压三相指示不平衡，熔断相电压降低为0-1kV,非熔断相电压不变，三相电压的数值稳定，所接保护及自动装置发电压回路断线信号。

5、表象五：母线三相电压消失象征：10kV母线电压三相指示为零，所接保护及自动装置发电压回路断线信号，10kV进线及出线断路器有功及无功为零，电流存在有或无两种情况（分别对应母线失压及假失压两种状况）。

注：因调度管辖权限划分规定昆明地调配网组辖10kV旁路母线及以下设备，主网组辖10kV母线及以上设备，故而上述五个表异常中只有接地由配网组指挥查找及处理10kV母线上各分路的接地异常，后四种均由主网调度员指挥处理。

二、10kV母线单相接地处理（一）10kV母线单相接地处理及其步骤：1、判定是否真接地：调度员接到关于10kV母线电压异常及接地的汇报，须对照SCADA系统迅速调出该站实时图，母线电压指示、现场汇报及其信息，迅速判断接地象征是否属实。

配电网电压异常事件的简要分析

配电网电压异常事件的简要分析摘要：配网10kV系统运行过程中电压异常现象不都是由于接地事故造成的，因此准确的分析和判断电压异常产生的原因，才能快速有效的处理配网故障。

本文针对配网10kV系统运行中常见的单相接地、单相断线、压变熔丝熔断引起的电压异常的现象进行分析，给出处理方案，并举例工作中的相关事故案例，为调控运行人员对该类事件的准确判断、及时处理提供参考和依据。

关键字：接地；断线；压变熔丝熔断0 引言为提高10kV配电网供电可靠性常采用小电流接地系统的运行方式。

在电网运行中，造成母线电压异常的故障主要有线路接地、线路断线、压变熔丝熔断、谐振等，其中单相接地、单相断线、压变熔丝熔断故障中最为常见[1]。

由于调控员有时会对单相接地、单相断线、压变熔丝熔断故障产生的电压变化混淆，无法正确的判断故障类型，从而延误事故处理，严重的将会造成不应有的损失，甚至扩大事故影响范围。

因此，快速准确的运用母线电压变化判断10kV配电线路故障类型极为重要。

结合事故案例验证10kV配电线路发生单相接地、单相断线、压变熔丝熔断后系统电压变化的规律，从中找出三者的区别。

1 常见的电压异常现象分析1.1 线路单相接地小电流接地系统中单相接地故障可分为金属性接地和非金属性接地两种[2]。

发生单相接地时，虽然引起三相电压不平衡，但由于系统电压仍保持对称，因此不影响对用户的供电。

1.1.1 金属性单相接地当线路发生金属性单相接地时，故障相电压降为零或接近于零，非故障相电压升高为倍的相电压。

PT三角开口电压达到电压继电器动作条件，发出接地信号。

又因，系统接地前后三相电压保持对称，所以三相电流值在接地后基本保持不变，不影响对用户的连续供电，仍可继续运行1-2小时。

1.1.2 非金属性单相接地当线路发生非金属性接地时，故障相的电压降低但不为0，非故障相的电压升高，大于相电压但达不到线电压。

电压互感器开口三角处的电压大于整定值，电压继电器动作，发出接地信号。

现阶段10kV配网系统母线电压异常判别及故障分析

现阶段10kV配网系统母线电压异常判别及故障分析摘要:10kV配网系统母线电压异常是电网运行中的常见问题, 本文通过对电压异常现象进行判别和故障分析,总结了10kV配网系统电压异常的各种情况。

并结合配网调度员实际工作指出了对故障的判断及处理方法,从而提高调度员对电压异常进行快速分析、判断和解决的能力。

关键词：配网系统；电压异常；判断处理0 引言10kV配网系统电压异常现象在电网运行中经常遇到，但要想准确及时地判断处理并不是一件容易的事。

根据运行经验表明，引起10kV系统电压异常最常见的是接地故障。

由于我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的方式，即小电流接地系统。

该系统最大优点是发生单相接地故障时，不会破坏系统电压的对称性，并且故障电流值较小，不影响对用户的连续供电，系统可连续运行1～2 h。

但长期运行由于非故障的两相对地电压升高至线电压，可能引起电压互感器烧化及电网的绝缘薄弱环节被击穿，发展成为相间短路，使事故扩大。

现有的10kV配网系统中，当二次零序电压超过绝缘监测装置的临界值10～30V时就会发出接地告警信号。

然而引起10kV系统电压异常的因素非常多，可能是10kV系统设备故障，或是10kV电网运行参数异常，均有可能造成系统发接地告警信号。

对于目前大多数常规变电站无人值守改造后，必须依靠配网调度员在调度端对系统三个线电压值、三个相电压值及相关保护告警信息进行分析判断，尽快处理故障，消除电压异常，恢复电网的正常运行。

1 单相接地故障分析单相接地是配电系统最常见的故障, 多发生在潮湿、雷雨天气。

按照接地类型,通常可分为金属性接地和非金属性接地2 类。

(1)金属性接地：接地相电压为零，非故障的两相电压升为线电压。

原因主要有: 线路断线接地、瓷瓶击穿、电缆击穿、线路避雷器击穿、配电变压器避雷器击穿等。

(2)不完全接地：电压显示为一相升高、两相降低；或者两相升高、一相降低。

原因主要有：线路断线接地、瓷瓶爆裂、树碰导线、配变烧毁等。

10kV母线PT二次电压异常事件的处理与分析

；点接地，如果系统发生接地故障，变电谐波的影响，其中主要是受三次谐波的影响。定期检查，发现异常马上更换。Ｂ网将流过很大的故障电流，这时各处的因为在三相对称电路中，三次及三的整数倍次
ｂ０会出现较大的电位差，造成中性点的电谐波大小相等，相位相同，体现在线电压上可参考文献
Ｎ６００接地异常包括Ｎ６００多点接地、未
随着电网建设的不断推进，变电运行人接地
有效接地，其防范措施如下：
ｉ临日趋多样的异常事件，变电站１０ｋＶ母
经对线发现ＰＴ柜端子排只有开口三角绕
电压互感器在电力系统中将一次的高电星形绕组中性线Ｎ６００在ＰＴ接口屏一点接地时对Ｎ６００一点接地点每季度开展核查，以钳
；一定的变比缩小为１００Ｖ或更低等级的标之后，１０ｋＶ３ＡＭ电压即恢复正常。
ｉ互感器二次回路Ｎ６００必须有且仅有一点
对于ＰＴ二次绕组中性线Ｎ６００未接地时二次绕组可能在开关场地将二次绕组中性点经
。当电压互感器二次回路Ｎ６００存在两点三相电压都为７０Ｖ左右，初步确定是受高次氧化锌阀片接地，须加强氧化锌避雷器巡视，
Ｎ６００电压正常，均为６０Ｖ左右，而Ａ、Ｂ、Ｃ的误动或拒动。

10kV系统电压异常现象判断及处理(精)

10kV系统电压异常现象判断及处理邳州市供电公司变电工区张爱军10kV系统电压异常现象在电网运行中经常遇到,要准确及时地判断处理并不是一件容易的事。

10kV系统一般是中性点不接地系统或中性点经消弧线圈接地系统,随着电网的扩大,电容电流的增多,越来越多的10kV系统将会是中性点经消弧线圈接地系统。

以中性点经消弧线圈接地系统为例,引起10kV系统电压异常的因素非常多,可分为两大类:一类是10kV电网运行参数异常;一类是10kV系统设备故障,包括一次设备故障(还可能出现多重故障、测量回路故障(包括PT及其二次回路故障、一次设备故障而且测量回路也有故障。

电压的显示方式(以无人值守变电站为例:在监控中心或调度端,显示出一个线电压值和三个相电压值。

1 10kV系统电压异常的表现形式1.1 运行参数异常的电压表现合空载母线时的谐振:电压一般显示为一相升高、两相降低;或者一相降低、两相升高。

消弧线圈脱谐度过低及系统不平衡电压过大:电压一般显示为一相降低、两相升高。

1.2 一次设备故障的电压表现单相完全接地:电压一般显示为接地相电压为零,其余两相电压升至线电压。

原因主要有:线路断线接地、瓷瓶击穿、线路避雷器击穿、配变避雷器击穿、电缆击穿、线路柱上断路器击穿。

单相不完全接地:电压一般显示为一相升高、两相降低;或者一相降低、两相升高。

原因主要有:线路断线接地、配变烧毁、电缆故障。

线路单相断线:电压一般显示为一相升高、两相降低;或者一相降低、两相升高。

电压的变化幅度与断线的长度成正比。

1.3 测量回路故障的电压表现PT高压熔丝一相熔断:熔断相为零或降低,另两相基本不变。

PT高压熔丝两相熔断:一般三相电压均降低,熔断相降低幅度大,未熔断相降低幅度小。

PT低压熔丝一相熔断:电压一般显示为熔断相的电压略有降低,其余两相电压基本不变。

PT低压熔丝二相熔断:电压一般显示为熔断相的电压略有降低,正常相电压基本不变。

PT高压或低压熔丝三相熔断:三相电压为零。

10kV母线电压异常情况分析及处理

10kV母线电压异常情况分析及处理发表时间：2017-07-17T11:17:59.827Z 来源：《电力设备》2017年第8期作者：张建伟朱红婷[导读] 摘要：通过对10kV母线电压常见的异常进行分析，其主要包括接地故障、断线故障以及电压互感器熔断器故障三类，本文对其进行了简单的概述并提出了解决方法，同时对具体的案例进行了分析，以期为电力系统的安全运营提供指导。

（国网江苏省电力公司苏州市吴江区供电公司）摘要：通过对10kV母线电压常见的异常进行分析，其主要包括接地故障、断线故障以及电压互感器熔断器故障三类，本文对其进行了简单的概述并提出了解决方法，同时对具体的案例进行了分析，以期为电力系统的安全运营提供指导。

关键词：10kV母线电压；异常分析；故障处理为了更加方便地的进行管理，也为了提高供电输送的安全性和可靠性，目前广泛地将众多的发电厂利用电力网络连接起来。

由电力网络连接起来的发电厂、升压降压变电所、电力用户，再加之配电装置，它们组合形成了一个完整的电力系统。

在电力系统中，由各级电压输配电线路和变电所组成的部分叫作电网。

在发电厂和变电所之间，各种电气设备按照功能和工作要求按照一定的次序相连接，按照一定次序连接成的一次设备电路称为电气主接线或者电气主线路。

它们的连接方式，对于供电的可靠性、运行的灵活性、检修的方便性以及经济的合理性起着重要的作用[1]。

随着我国经济的不断发展，人们的生产生活对于电力资源的需求越来越大，因此，电力行业未来有着很大的发展潜力。

电力行业要想获得未来长久的发展，必须做好两方面的工作：第一，加大电力资源的能源来源，积极采用绿色能源；第二，加强电网的运营管理，尤其是在配网调度，提升事故的分析与处理方面，必须全面保证我国电网运行的安全性和稳定性。

1.常见故障分析1.1接地故障分析接地故障一般可以分为两类，一类是金属性接地故障，另一类则是非金属性接地故障。

金属性的接地故障，接地相电压为零或者趋近于零，其他两相则为线电压。

10kV母线电压异常分析、判据及处置策略

10kV母线电压异常分析、判据及处置策略摘要：10kV母线电压的状态通过10kV电压互感器采取抽取至监控后台机，实现在线监视，由于设备运行工况变化，电压的数据有时会偏离正常的水平，造成电压异常现象，本文通过对10kV母线电压各种异常现象、数据、信号对比，结合运维经验和理论分析，验证不同电压异常现象对应的实际故障，用以区分出母线本身故障、电压互感器故障、外线路故障，为10kV电压异常事件提供可靠的处理依据，保证母线异常电压处置的及时性、准确性、快速性，提升变电运行应急处置的安全系数和效率。

关键词：电压互感器（PT）；熔断器；判据；处置0 前言随着用户对电能质量、供电可靠性要求的提高，供电部门对10kV母线电压监控提出更高的标准。

目前变电站10kV部分采用中性点不接地系统，10kV母线电压的监测，通过10kV电压互感器实现。

电压互感器（简称PT）：是一种将高电压变成低电压，供继电保护、自动装置和测量仪表获取一次侧电压信息的设备。

在运行中PT二次不得短路，因为PT本身阻抗很小，短路会使二次回路通过很大的电流，使二次熔断器熔断，影响表计的指示，甚至引起保护装置的误动作；为了防止一、二次绕组间的绝缘击穿时，高压窜入二次，危及人身和设备安全，二次侧必须有一端接地；PT一、二次侧一般应装设熔断器作为短路保护。

目前10kV母线电压合格范围定量为：一次线电压：10.0~10.7kV、一次相电压：5.7~6.1kV、二次相电压：57~61V。

由于10kV电压互感器的结构特性，若PT故障、母线故障、外线路故障都会影响10kV母线电压，准确区分引起电压异常的故障，对快速处理、恢复设备正常运行有重要意义。

1 10kV 单相接地故障分析当系统发生单相接地故障时，将产生较高的谐振过电压（需加装消谐装置），影响系统设备的绝缘性能和使用寿命，进而出现更频繁的故障。

单相接地时，监控后台机发出“10kV母线接地信号”动作，该变电站10kV电压显示一相相电压为0或接近0，其他两相相电压升高为线电压或接近线电压，零序、二次电压等于或接近100V，保护装置发出“接地告警”报文。

关于10kV母线电压异常情况分析及故障处理

关于 10kV母线电压异常情况分析及故障处理云南楚雄675000摘要：10kV母线电压异常状况频繁出现，轻则威胁到用户的供电效果，重则导致安全事故发生，进而出现供电中断。

本文对于10kV母线电压异常状况开展深入探究，对各类电压异常状况特点与出现因素开展了剖析，提出了具体电压异常状况的解决原则与解决措施，可以给配电网调控与运维工作人员及时、精准、高效解决配电网电压异常带来一定参考与借鉴，对保证电网安全稳定运转有一定的指导价值与作用。

关键词：10kV母线电压；异常情况；处理前言：小电流接地方法的配电网时常因为大风、雷雨、大雾潮湿、沙尘等恶劣天气，设施老化绝缘效果减少、外物（输电线路周遭树枝、塑料布等异物）影响、外力破坏等引起的故障，以及鸟类筑巢、负担影响等各类原因导致母线电压异常。

常见故障种类可划分为：单相接地、断线、母线电压互感器高/低压熔断器熔断等等。

运转经验证实，超过90%的电压异常状况是因为单相接地故障导致的。

一、配电网母线电压异常状况（1）三相电压同时同幅度升高或者减少至极限值这一电压异常状况隶属于越上限/下限运转，其原因大多数因为系统运转时负载改变导致无功率改变。

这一阶段三相电压仍旧对称且稳定，单单对系统供电电压效果造成威胁，而不威胁到对用户的持续供电，这一状况下可以认为电压异常状况是因为系统无功功率与负债改变导致的。

（2）一相电压减少至零点或者接近零点，另两相电压升高至线电压或者接近线电压这一电压异常状况下可以认为是一次系统出现单相接地，电压值减少至零点或者接近零点的相别为接地相别。

配电网运转中最为频繁、出现次数最多的故障就是单相接地。

单相接地故障可以分为金属性接地与非金属性接地两类。

当系统出现单相接地过程中，出现激磁涌流致使电压互感器（TV）铁芯饱和，接地相与大地同一相位，正常相的对地电压值提高至线电压，同时出现严重的中性点移动。

假如是金属性接地则接地相电压为0，非接地相电压递增为线电压，如果是非金属性接地，则接地相电压减少，但是未达到0，非接地相电压递增，但是少于线电压同时不一致[1]。

10kV母线电压互感器二次电压畸变问题的分析

10kV母线电压互感器二次电压畸变问题的分析摘要：针对某110kV变电站10kV母线电压互感器电压波形异常问题，本文根据问题的实际情况进行原因排查，采用电能质量分析方法，从谐波的角度进行分析，通过谐波测试结果的比对，最终得出导致电压畸变问题的原因，并提出相应的解决建议。

关键词：电压波形；电压畸变；谐波；电能质量引言：在理想的情况下，电压波形是恒定频率和恒定波形的正弦波形。

而在实际中，当电力系统运行时产生了谐波，电压波形不再保持理想的正弦变化波形，这个时候就产生了电压畸变问题。

因此，想要找出导致电压畸变的原因，就必须从谐波产生的途径入手。

通过对谐波进行测试，对比分析测试结果，从而找到电压畸变的根源，才能对症下药。

1 电网谐波的产生电网谐波主要由发电设备、输配电设备以及电力系统非线性负载等三个方面引起。

1.1 发电设备产生的谐波电网中的发电设备主要是发电机，发电机的三相绕组在制作上很难做到绝对对称，由于制作工艺影响，其铁心也很难做到绝对的均匀一致，加上发电机的稳定性等其他一些原因，会产生一些谐波，但一般来说相对较少。

1.2 输配电设备产生的谐波配电系统中主要是电力变压器产生谐波，由于变压器铁心的饱和，磁化曲线的非线性，加上设计变压器时考虑经济性，其工作磁密选择在磁化曲线的近饱和段上，这样就使得磁化电流呈尖顶波形，因而含有奇次谐波。

1.3 非线性负载产生的谐波由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波，主要非线性负载有UPS、开关电源、整流器、变频器、逆变器等。

2 某110kV变电站10kV母线电压互感器电压波形异常分析根据谐波产生的原因的分析，现针对某110kV变电站10kV母线电压互感器（简称PT）电压波形异常这一问题进行分析。

导致该变电站10kV母线电压互感器电压波形畸变的原因可能是以下几个方面：2.1 非线性负载导致的电压波形畸变某110kV变电站负荷最大的供电线路为某110kV专线线路，该线路的用户是一个风电发电站。
