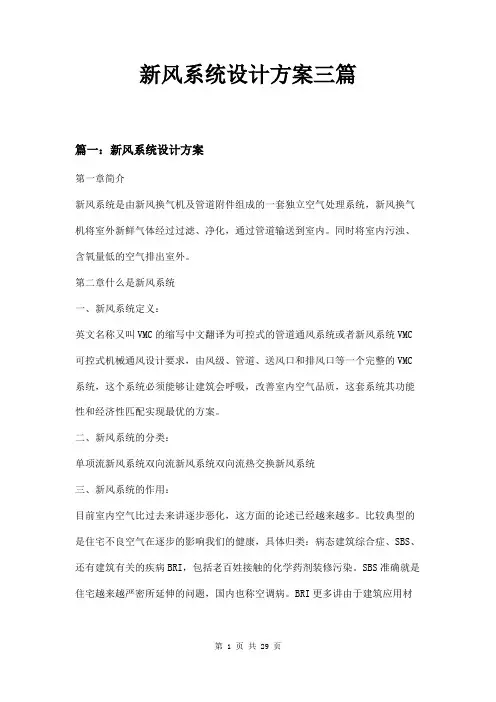

新风系统设计方案和新风量计算方法详解
(2)高层的塔楼选用多联机系统,而裙房选用传统的水机系统时,可以考虑用水机系统带上塔楼的新风系统;
(3)选用其他品牌的直接蒸发的新风机组。
(4)机械排风、自然进风的“会呼吸”的新风系统。
1.4 普通的风管式室内机与新风处理机相比,配件的选用、内部构造、控制方式以及工作范围等有很大的不同,风管机处理的是室内工况(回风工况),不
能处理全新风工况,因此不能当作新风机来用。
普通风管机可以处理新风与回风的混合风,新风量不应超过风管机处理风量的30%。
二新风系统的设计
2. 1 首先要注意各种新风系统的使用范围,例如:
(1)新风处理机的使用范围为-5℃~43℃,冬季室外计算温度在-5℃以下
的地区(包括青岛、济南、北京、大连等北方地区),不能直接使用;如要使用,应在新风进风管上设空气预热器来预热新风。
(2)选择全热交换器,当室内空气的相对湿度较大或室外温度较低时,有可能会出现冷凝水,设计时必须查焓湿图仔细校核。
(3)当对空调及新风系统的要求较高时,不宜选用风机箱直接送风的方式。2.2 新风处理机应与室外机连接使用,当新风处理机与其它室内机共同连接到同一台室外机时,其当量制冷量按如下标准计算:140型,21.0kW;224型,33.6kW; 280型, 42.0kW。当室外机只连接新风处理机时,配置率为100%。
2.3 全热交换器连接到室外的两根风管(新风管和排风管)应设置不小于
0.03的坡度,坡向室外,以防冷凝水或雨水进入机组。
2.4 必须注意噪音问题
大部分全热交换器样本上标注的噪音是在如下工况下测试的:设置于房间吊顶内,全热交换器的进、出风口均接风管且设消声措施,在机器下方1.5米处测得;当实际工程与测试工况不同时,噪音会增大,风量越大,噪音越大。
(1)中小风量的全热交换器(或新风机),尽量放在专门的设备机房内或走廊、库房、卫生间等的吊顶内,不宜放在房间内,不能放在经理室、贵宾室等重要
的房间内。
(2)风量较大的全热交换器(或新风机),应放在专门的设备机房内,且风管系统要考虑设消声器。
2.5 新风口、排风口的设置原则
新风换气次数参考表
房间类型不吸烟少量吸烟大量吸烟
公寓
/别墅
商场
计算机
房
体育馆病房
公寓
/别墅
办公室餐厅
KTV
/酒吧
/宾馆
会议室
房间新风换气次数0.4~0.
7
1.6~3.
9
1.1~
2.
7
2.5~6.
3
0.5~1.
3
0.5~1.
1.1~
2.
7
1.3~3.
1
1.9~4.
7
2.1~7.
8

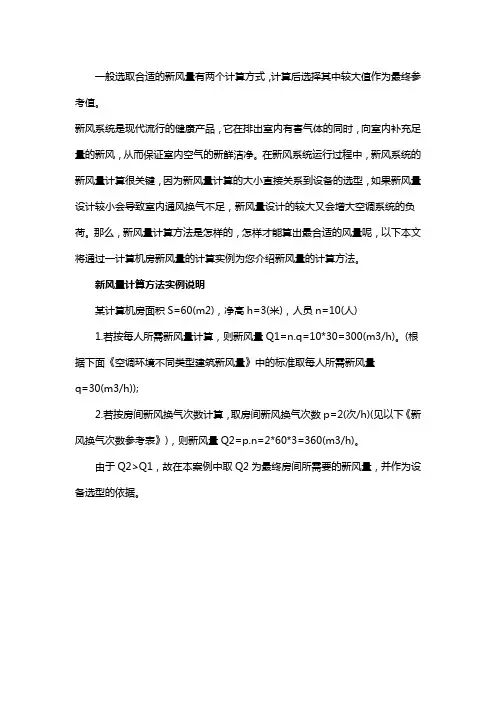

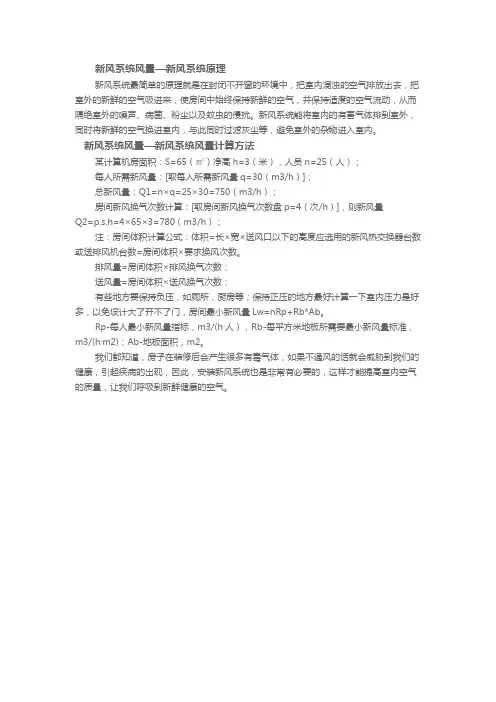

空调环境不同类型建筑新风量标准(新风量:m3/h.人)
宾馆类建筑空调室娱乐建筑类空调室办公建筑类空调室民居类建筑空调室房间类型新风量房间类型新风量房间类型新风量房间类型新风量宾馆/客房30~50 练功房/健身房 60~80 一般办公室30 一般别墅公寓30 接待室30~50 壁球/网球40 高级办公室 30~50 高级别墅公寓50 餐厅/宴会厅15~30 棋牌室/台球室 40~50 会议/接待室30~50 商场15~25 咖啡厅20~50 游泳池50 电话总机房30 病房50 多功能厅15~25 游戏机房40~50 计算机房30 教室11~30 商务中心10~20 休闲/录像厅20 复印机房30 展览馆20~30 门厅/大堂10 按摩室30 实验室20~30 影剧院15~25 美容室35 更衣室30
歌厅/KTV 30~50 酒吧17~50
舞厅30 夜总会20
