《工业控制组态与现场总线技术》 电子课件 任务3.5 WINCC创建变量组
合集下载
《工业控制组态与现场总线技术》 电子课件 任务2.4 WINCC创建和编辑项目
任务2.4 WINCC创建和编辑项目
2.4.1创建项目前的准备
项目路径：不需要将 WinCC 项目创建在安装有 WinCC 的同一分区里。 有时最 好为项目创建一个单独的分区。 当创建分区时，请确保有容纳大量数据的足够空间。 如果归档大量的数据，WinCC 项目将可能占用好几个 GB 字节的空间。
图2-19
任务2.4 WINCC创建和编辑项目
2.4.2创建项目
3.在“项目名称”(Project Name) 框中输入所需要 的项目名称。 如果希望项目文件夹名称与项目名称 不同，在“新建子文件夹”(New Subfolder) 框中 输入所需的文件夹名称。 4.在“项目路径”(Project Path) 下的“文件 夹”(Folder) 列表框中，选择希望在其中创建项目 文件夹的路径。 5.使用“创建”（Create） 进行确认。 WinCC 将创建具有指定名称的项目，并在 WinCC 项目管理器中打开它。 6.在 WinCC 项目管理器的浏览窗口中单击项目名称， 并在快捷菜单中选择“属性”(Properties) 命令。 将打开“项目属性”(Project Properties) 对话框， 如图2-20。
任务2.4 WINCC创建和编辑项目
2.4.2创建项目
1.单击 WinCC 项目 管理器工具栏中的 按钮 “WinCC 项目管理 器”(WinCC Explorer) 对 话框打开，如图2-18。
图2-18
任务2.4 WINCC创建和编辑项目
2.4.2创建项目
2.选择所需项目类型， 然后单击“确定”(OK) 进 行确认。 “创建新项目”(Create new project) 窗口打开， 如图2-19。
项目名称：一旦完成创建项目，对项目的名称进行修改就将涉及许多步骤。 因 此，建议在创建项目之前就决定好合适的名称。
《工业控制组态与现场总线技术》 电子课件 7
专业
专注
专心
课程名称课程名称
——知识点知识
工作单位：淄博职业学院
主讲：教师姓名
பைடு நூலகம்录
1
在此输入一级标题
2
在此输入一级标题
3
在此输入一级标题
4
在此输入一级标题
5
在此输入一级标题
6
在此输入一级标题
一、您的标题
二、您的标题
（一）您的标题（微软雅黑30号加粗）
2、您的标题（微软雅黑20号加粗）
微软雅黑16号字
■您的标题
这里输入简要的文字 说明这里输入简要的 说明
■您的标题
这里输入简要的文字说明这里输入简要的说明
五、您的标题
表1：这里输入简要的说明
序号
类别A
类别B
类别C
类别D
类别E
1
2
3
4
5
6
谢谢大家！
这里输入简要的文字说明这里输入简要的说明。（正文内容微软雅黑18 号，间距1.5倍行距，开头空2个汉字）
三、您的标题
您的文本 6% 您的文本 24% 您的文本 58% 您的文本 86% 您的文本 36%
四、您的标题
■您的标题
这里输入简要的文字说明这里输入简要的说明
■您的标题
这里输入简要的文字说明 这里输入简要的说明
专注
专心
课程名称课程名称
——知识点知识
工作单位：淄博职业学院
主讲：教师姓名
பைடு நூலகம்录
1
在此输入一级标题
2
在此输入一级标题
3
在此输入一级标题
4
在此输入一级标题
5
在此输入一级标题
6
在此输入一级标题
一、您的标题
二、您的标题
（一）您的标题（微软雅黑30号加粗）
2、您的标题（微软雅黑20号加粗）
微软雅黑16号字
■您的标题
这里输入简要的文字 说明这里输入简要的 说明
■您的标题
这里输入简要的文字说明这里输入简要的说明
五、您的标题
表1：这里输入简要的说明
序号
类别A
类别B
类别C
类别D
类别E
1
2
3
4
5
6
谢谢大家！
这里输入简要的文字说明这里输入简要的说明。（正文内容微软雅黑18 号，间距1.5倍行距，开头空2个汉字）
三、您的标题
您的文本 6% 您的文本 24% 您的文本 58% 您的文本 86% 您的文本 36%
四、您的标题
■您的标题
这里输入简要的文字说明这里输入简要的说明
■您的标题
这里输入简要的文字说明 这里输入简要的说明
《工业控制组态与现场总线技术》 电子课件 任务4.1 WINCC用户管理概述
任务4.1 WINCC用户管理概述
“用户管理器”可用来分配和管理运行系统中操作的访问权限，以及组态系统中组态的访问权限。 如 图4-1。 所有操作员站都包括在用户管理系统中，包括 WinCC/Web Navigator 客户端和 WinCC/DataMonitor 客户端。
用户管理器还支持集成到 Windows 中的通过 SIMATIC Logon 实现的集中式用户管理。 用户管理器包含预定义的默认授权和系统授权。 可根据需要添加或移除授权。 可创建用户组和用户， 并为其分配公共授权或者独立授权。 也可在运行时分配授权。 为了分配用户权限，用户管理器被分成两个组件:用户管理器组态系统和用户管理器运行系统。用户 管理器组态系统用来管理用户，当新用户进入后，系统分配口令，并且将用户权限记录在一个表格中。 用户管理器运行系统主要任务是监控系统登录和访问权限。
任务4.1 WINCC用户管理概述
可以看出，用户管理器包括了菜单栏、工具栏、状态栏以及分成三部分的项目窗口。项目窗口包括 了左面的浏览窗口和 右边的表格窗口。通过浏览窗口可以查看已建立的组及相应用户的树形结构。表格 窗口上半部分包含选择的名称或用户标识符，所有与该用户有关的设置均显示在表格窗口中；表格窗口 中间表格部分显示了选择用户的权限(也称为授权)。右侧为对应的组或者用户的属性， “注销”项用于 设置用户登录运行系统后的退出方式，避免用户登录后未退出而被其他人员通过此用户登录访问运行系 统。如果“注销类型”选择“无”，则直到系统关闭访问才被关闭。组态的自动退出登录的时间从用户 登录时开始计算，分为绝对时间和空闲时间。
高等职业教育数字化学习中心
谢 谢！
任务4.1 WINCC用户管理概述
图4-1 WINCC用户管理器界面
工控组态软件第4章WinCC组态软件PPT课件
3
WinCC系统构成
WinCC基本系统是很多应用程序的核心。它包含以下九大部件： (1) 变量管理器：管理WinCC中所使用的外部变量、内部变量和通讯驱 动程序。 (2) 图形编辑器：用于设计各种图形画面。 (3) 报警记录：负责采集和归档报警消息。 (4) 变量归档：负责处理测量值，并长期存储所记录的过程值。 (5) 报表编辑器：提供许多标准的报表，也可设计各种格式的报表，并 可按照预定的时间进行打印。 (6) 全局脚本：是系统设计人员用ANSI-C 及Visual Basic编写的代码， 以满足项目的需要。 (7) 文本库：编辑不同语言版本下的文本消息。 (8) 用户管理器：用来分配、管理和监控用户对组态和运行系统的访问 权限。 (9) 交叉引用表：负责搜索在画面、函数、归档和消息中所使用的变量、 函数、 OLE 对象和 ActiveX 控件。
9
建立和定义变量
线性标度只能用于过程变量。单 击“线性标度”复选框，激活输 入域“过程值范围”和“变量值 范围”。设置过程值范围（0~50) 和变量值范围（如0~120），如 图4-10 所示。单击“确定”按钮， 结束新建变量过程。 建立的所有变量显示在WinCC项 目管理器的右边窗口中。如需要 创建其他的变量，可重复上述操 作，还可对变量进行复制、剪切、 粘贴等操作，快速建立多个变量。 当需要创建的变量比较多时，可 对变量先进行分组，在每个变量 组中再进行新建变量的过程。
第4章 WinCC 组态软件

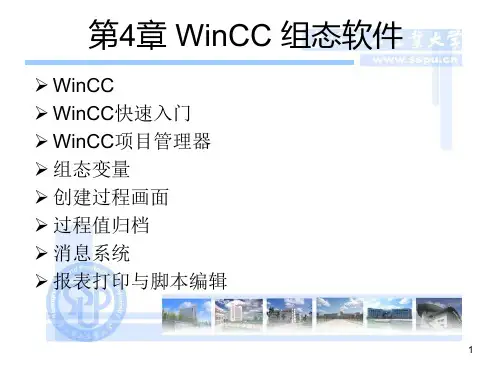

➢ WinCC ➢ WinCC快速入门 ➢ WinCC项目管理器 ➢ 组态变量 ➢ 创建过程画面 ➢ 过程值归档 ➢ 消息系统 ➢ 报表打印与脚本编辑

1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
WinCC系统构成
WinCC基本系统是很多应用程序的核心。它包含以下九大部件： (1) 变量管理器：管理WinCC中所使用的外部变量、内部变量和通讯驱 动程序。 (2) 图形编辑器：用于设计各种图形画面。 (3) 报警记录：负责采集和归档报警消息。 (4) 变量归档：负责处理测量值，并长期存储所记录的过程值。 (5) 报表编辑器：提供许多标准的报表，也可设计各种格式的报表，并 可按照预定的时间进行打印。 (6) 全局脚本：是系统设计人员用ANSI-C 及Visual Basic编写的代码， 以满足项目的需要。 (7) 文本库：编辑不同语言版本下的文本消息。 (8) 用户管理器：用来分配、管理和监控用户对组态和运行系统的访问 权限。 (9) 交叉引用表：负责搜索在画面、函数、归档和消息中所使用的变量、 函数、 OLE 对象和 ActiveX 控件。
9
建立和定义变量
线性标度只能用于过程变量。单 击“线性标度”复选框，激活输 入域“过程值范围”和“变量值 范围”。设置过程值范围（0~50) 和变量值范围（如0~120），如 图4-10 所示。单击“确定”按钮， 结束新建变量过程。 建立的所有变量显示在WinCC项 目管理器的右边窗口中。如需要 创建其他的变量，可重复上述操 作，还可对变量进行复制、剪切、 粘贴等操作，快速建立多个变量。 当需要创建的变量比较多时，可 对变量先进行分组，在每个变量 组中再进行新建变量的过程。
第4章 WinCC 组态软件
➢ WinCC ➢ WinCC快速入门 ➢ WinCC项目管理器 ➢ 组态变量 ➢ 创建过程画面 ➢ 过程值归档 ➢ 消息系统 ➢ 报表打印与脚本编辑
