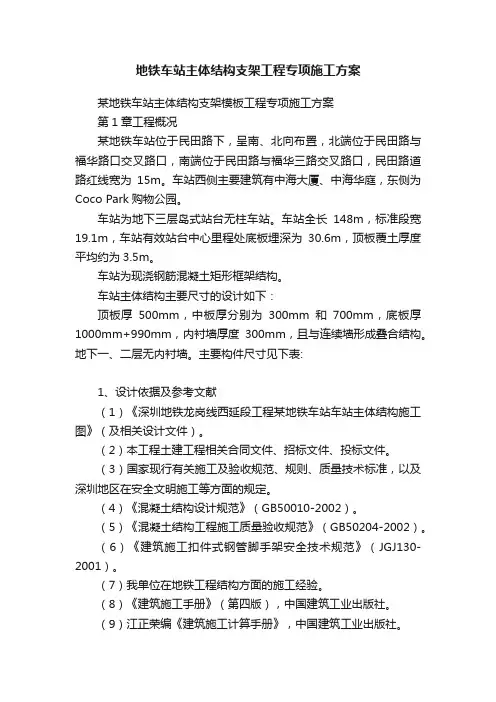

地铁车站主体结构支架工程专项施工方案
地铁车站主体结构支架工程专项施工方案某地铁车站主体结构支架模板工程专项施工方案第1章工程概况某地铁车站位于民田路下,呈南、北向布置,北端位于民田路与福华路口交叉路口,南端位于民田路与福华三路交叉路口,民田路道路红线宽为15m。
车站西侧主要建筑有中海大厦、中海华庭,东侧为Coco Park购物公园。
车站为地下三层岛式站台无柱车站。
车站全长148m,标准段宽19.1m,车站有效站台中心里程处底板埋深为30.6m,顶板覆土厚度平均约为3.5m。
车站为现浇钢筋混凝土矩形框架结构。
车站主体结构主要尺寸的设计如下:顶板厚500mm,中板厚分别为300mm和700mm,底板厚1000mm+990mm,内衬墙厚度300mm,且与连续墙形成叠合结构。
地下一、二层无内衬墙。
主要构件尺寸见下表:1、设计依据及参考文献(1)《深圳地铁龙岗线西延段工程某地铁车站车站主体结构施工图》(及相关设计文件)。
(2)本工程土建工程相关合同文件、招标文件、投标文件。
(3)国家现行有关施工及验收规范、规则、质量技术标准,以及深圳地区在安全文明施工等方面的规定。
(4)《混凝土结构设计规范》(GB50010-2002)。
(5)《混凝土结构工程施工质量验收规范》(GB50204-2002)。
(6)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。
(7)我单位在地铁工程结构方面的施工经验。
(8)《建筑施工手册》(第四版),中国建筑工业出版社。
(9)江正荣编《建筑施工计算手册》,中国建筑工业出版社。
2、模板与支架系统设计检算说明2.1 设计检算范围标准段主体结构工程包括:顶板、中板、侧墙、横梁等内容。
由于底板采用直接在垫层施作结构砼,底板的模板与支撑形式相对简单,根据施工经验进行模板与支撑施工,不再做设计检算。
本方案仅对顶板、中板、梁、侧墙的模板及支架进行设计检算,确保模板与支架系统的强度、刚度及稳定性等满足要求。
2.2 设计检算原则1)在满足结构受力的前提下考虑挠度变形控制。
车站主体结构侧墙模板及三角支架专项安全施工方案
编号:******站主体结构侧墙模板及三角支架专项安全施工方案工程名称:地铁里程:施工单位:编制单位:部门:编制人:审核人:项目总工程师:编制日期:主体结构侧墙模板及三角支架专项安全施工方案1. 编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社;《建筑施工手册》第四版中国建筑工业出版社;《钢结构设计规范》GB50017-2003 中国建筑工业出版社;《建筑结构荷载规范》GB50009-2001中国建筑工业出版社;《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社;《建筑工程大模板技术规程》JGJ74-2003中国建筑工业出版社;另外参照本工程施工图纸及施工组织设计编制本施工方案。
2. 工程概况1.1 工程地理位置体育馆站位于位于郑州市中心城区人民路与管城后街交叉口处,如图1所示。
紫荆山站市体育馆站郑州火车站站二七广场站中原东路站图1 工程地理位置示意图3. 模板部分3.1模板方案侧墙模板体系由竖楞(H20木工字梁200mm×80mm),横向背楞(10a双拼槽钢)和专用连接件组成,木胶合板与竖楞(木工字梁)采用自攻螺栓和地板钉正面连接,竖楞和横楞采用连接抓连接,在竖楞上两侧对称设置两个吊钩。
两块模板之间采用芯带连接,用芯带销固定,从而保证模板的整体性,使模板受力更加合理、可靠。
木梁直模板为装卸式模板,拼装方便,在一定范围和程度上能拼装成各种大小的模板。
3.2 施工方法3.2.1直墙木模板通过芯带进行连接。
3.3模板的拼装3.3.1 拼装前准备工作常用模板拼装工具有:手电钻,开孔器,钻头,批头,电刨,电锯,曲线锯,锯片,墨斗,铅笔,卷尺角尺,电锯,靠尺,线坠,油漆刷,灰刀,毛笔,扳手,胶枪,气钉枪,气钉,油漆,玻璃胶,原子灰,自攻螺钉,钢丝等。
3.3.2 拼装平台模板正面打自攻螺钉,要求平台高度200~400mm,可选用工字钢,或者槽钢搭设平台,操作平台大小根据模板的大小选择拼装场地。
地铁车站主体结构模板及支架专项施工方案
目录1.工程概况 (2)1.1.施工区段划分 (2)1.2.内部结构 (4)2.施工筹划 (4)2.1总体思路 (4)2.2进度计划 (5)3.模板、支架施工要求及方法 (5)3.1模板支架施工要求 (5)3.2模板及支架体系 (7)4.质量要求 (25)4.1一般要求: (25)4.2允许偏差和检查方法 (25)4.3预埋件、预留孔洞允许偏差 (26)5.安全注意事项 (26)1.工程概况苏州轨道交通一号线Ⅰ-TS-05标塔园路站,采用明挖法施工(部分结合盖挖)。
1.1.施工区段划分(1)施工分段车站主体结构施工分段按照避开楼扶梯、设备洞口位置,在柱跨的1/4~1/3设置。
本站设4个施工作业段。
如图1.1-1所示。
(2)施工分层(标准段)根据纵向施工缝的设置,车站竖向分底板→侧墙及中板→侧墙及顶板顺次垂直分三层进行施工。
如图1.1-2所示。
图1.1-2 施工分层图图1.1-1 施工分段图1.2.内部结构车站有效站台中心里程为DK6+132.000,设计起终点分界里程分别为DK6+70.950、DK6+190.600。
车站外包总长度122.65m(净长119.65 m),外包总宽20.3 m(净宽17.3m),为地下两层10m宽岛式站台车站。
本站标准段挖深约16.2m,东端头井挖深约18.9m,西端头井挖深约18.4m,扩大段挖深约16.9m。
车站主体采用地下二层两跨(扩大段为两层四跨,西端头井为两层五跨),现浇钢筋混凝土结构,采用明挖顺作法施工。
本标段主体结构形式均为钢筋混凝矩形箱体框架结构型式。
顶、中、底板与侧墙形成闭合框架,底、中、顶板设计为梁板体系。
同时为了车站内通风在车站两端设置风亭,确保空气流通;在四角人流较多处设置4个地面出入口。
主要结构尺寸:顶板厚800mm,标准段顶纵梁b×h=800×2000mm;中板厚400mm,端头井扩大端厚500mm,标准段中纵梁b×h=700×1000mm;底板厚900mm,端头井厚1100mm,扩大端厚1000mm,标准段底纵梁b×h=800×2360mm;中柱:为钢筋混凝土矩形柱, b×h=1100×600mm。
地铁车站主体模板、支架施工方案
武汉市地铁二号线一期工程23标段虎泉站车站主体结构模板、支架施工专项方案中铁五局集团有限公司武汉市地铁二号线项目经理部二00八年八月二日虎泉车站主体结构模板、支架施工专项方案一、编制依据1、危险性较大的分部分项工程安全管理办法;2、建筑施工扣件式钢管脚手架技术规范;3、简明施工计算手册;4、公路施工手册:桥涵;5、施工图纸。
虎泉站主体结构剖面图二、工程概况虎泉站为地下二层箱形框架结构(地下一层为站厅层、地下二层为站台层),车站标准段宽18.7米,站台宽10米。
车站一共设四个出入口,分别通向四个方向,便于乘客选择不同的进出站方向。
车站主体结构由底板、独立柱、边墙、梁,中板及顶板等组成,均为钢筋混凝土现浇结构。
底板厚度为900mm、中板厚度为400mm、顶板厚度为800mm。
现浇边墙厚度为700mm,高度为6000mm。
独立柱有三种截面形式,最大截面为700*1300mm,高度为4600mm。
混凝土现浇梁断面有几种规格尺寸,其中最大宽度有1200mm,最大高度有1500mm。
三、施工计划1、施工进度计划虎泉站主体施工工期12个月,具体安排见施工进度计划横道图。
施工进度计划横道图2、材料使用计划周转料根据分段长度配置,计划中板及顶板各配置4套多功能碗扣架和竹胶板模板,主要周转料计划见下表。
周转料倒运及钢支撑拆装的水平、垂直运输方式以龙门吊机为主,汽车吊配合。
主要周转料计划表3、机械设备使用计划拟投入本工程主要施工机械设备具体见表4.4-1。
拟投入主要施工机械设备表4、劳动力机计划主体结构施工作业人员详见劳动力配备表。
主体结构施劳动力配备表四、施工工艺技术1、总体施工方案车站主体结构采用单向多工作面平行流水作业方式组织施工,按诱导缝、施工缝分块、分层浇注。
结构现浇支架采用WDJ多功能碗扣式脚手架搭设满堂支架。
模板采用1.5cm竹胶板。
2、主体结构施工段落划分⑴主体结构分段划分的原则分段长度不宜超过16m;分缝处宜在两柱之间梁跨1/4~1/3范围内;中板预留孔洞砼一次灌注;竖向施工分作三层。
地铁侧墙模板专项方案
一、编制依据1. 《地铁设计规范》(GB 50157-2003)2. 《混凝土结构工程施工质量验收规范》(GB 50204-2002)3. 《建筑施工模板安全技术规范》(JGJ 162-2008)4. 《地铁车站工程施工及验收规范》(GB 50299-1999)5. 项目施工图纸及相关技术资料二、工程概况本工程为XX地铁车站主体结构施工,侧墙模板安装是保证结构质量的关键环节。
本方案针对地铁车站侧墙模板安装进行专项设计,确保施工质量和安全。
三、模板材料及要求1. 模板材料:选用优质钢板,厚度不小于6mm,表面平整,无锈蚀、油污等缺陷。
2. 支撑系统:采用高强度型钢,立杆间距不大于1.5m,横杆间距不大于1m,确保支撑系统稳定可靠。
3. 连接件:选用合格扣件,确保连接牢固。
四、施工工艺1. 模板安装前,对模板及支撑系统进行检查,确保无损坏、变形等情况。
2. 模板安装顺序:先安装模板,再安装支撑系统。
3. 模板安装时,注意调整模板平整度,确保模板表面垂直、平整。
4. 支撑系统安装时,确保立杆垂直、横杆水平,连接牢固。
5. 模板安装完成后,进行验收,合格后方可进行混凝土浇筑。
五、质量控制1. 模板安装前,对模板及支撑系统进行检查,确保符合要求。
2. 模板安装过程中,严格控制模板平整度、垂直度,确保结构质量。
3. 模板拆除时,注意保护混凝土结构,避免损坏。
六、安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。
2. 模板安装过程中,严禁高空作业。
3. 模板拆除时,应先拆除支撑系统,再拆除模板。
4. 施工现场设置安全警示标志,确保施工安全。
七、施工进度1. 模板安装:XX天2. 模板拆除:XX天3. 总工期:XX天八、结语本地铁侧墙模板专项方案针对地铁车站侧墙模板安装进行详细设计,确保施工质量和安全。
在施工过程中,严格执行方案要求,确保工程顺利进行。
某地铁车站主体结构支架工程专项施工方案
某地铁车站主体结构支架工程专项施工方案地铁车站主体结构支架工程施工方案一、工程概况地铁车站位于市区,总建筑面积约为XXXX平方米,地下车站有X层,采用XXX结构,其中主体结构支架工程占据重要地位。
本施工方案针对主体结构支架工程进行详细的专项施工方案设计。
二、施工方法1.采用先进的机械、设备和施工工艺,确保施工进度和质量的同时,最大限度地减少对车站周边环境的影响。
2.施工过程中,采用分段施工的方式,每个施工区域限定一个施工周期,确保施工的有序进行。
三、施工步骤1.前期准备工作a.搭建施工临时设施,包括施工办公室、材料堆放区、临时工棚等。
b.进行施工现场勘察和测量,确定施工界限、找出地下管线等,确保施工过程中的安全性。
c.制定详细的施工计划和施工方案,明确施工工序和工期。
2.地基处理施工a.洞室开挖:采用先进的开挖工艺,进行土方开挖,确保洞室大小和位置符合设计要求。
b.支护施工:根据洞室的设计要求,进行支护结构的施工,包括支撑桩、喷射混凝土等。
c.地基处理:对洞室周围的地基进行处理,包括修复、加固等。
3.地下结构施工a.施工坑开挖:根据设计要求,进行施工坑的开挖,确保坑底平整、坡度合理。
b.地下连续墙施工:采用循环施工的方式,按照设计要求进行连续墙的施工,保证结构的稳定和连续性。
c.地下板施工:根据设计要求进行地下板的施工,包括底板和楼板的施工。
4.地上结构施工a.楼板施工:根据设计要求进行楼板的施工,包括楼板的预制和安装。
b.柱、墙施工:根据设计要求进行柱、墙的施工,确保结构稳定和垂直度。
c.屋面施工:进行屋面的施工,在施工过程中注意防水、保温等要求。
5.观测及质量控制a.施工过程中进行连续观测,对施工质量和变形进行监测。
b.建立质量档案,包括材料合格证明、试验报告等,确保施工质量可追溯。
c.定期进行工程验收,确保施工质量符合设计要求。
四、安全措施1.明确施工区域和施工通道,设置明显的警示标志和安全防护设施。
车站主体结构模板及支撑体系施工方案
车站主体结构模板及支撑体系施工方案XX地铁X号线第X标段角门北路站主体结构模板及支撑体系施工方案一、工程概况北京地铁四号线角门北路站位于马家堡西路下,马草河以南,沿马家堡西路布置。
本站为地下双层岛式标准车站,外包长度为189.6m,标准段宽度为18.9m。
车站为地下二层钢筋混凝土结构,主体结构底板、中板、顶板及底、中、顶纵梁为C30混凝土,中柱为C50混凝土。
中板厚400~600mm,中纵梁宽700m,高1300mm;顶板厚700~800mm,顶纵梁宽700~1100mm,高2000~2400mm。
站台层层高6.3m,站厅层层高5.4m。
二、编制依据1、北京地铁四号线工程角门北路站主体结构施工图纸(BJ4-203-SS);2、建筑施工手册(第四版)(中国建筑工业出版社)3、《混凝土结构工程施工质量验收规范》(GB50204-2002)。
4、施工分段分层部署5、结构受力计算三、施工分段、分层说明1、分段:本工程按照设计图纸设置的伸缩缝和现场材料组织保证,共划分为12个流水段。
具体见表1-1。
2、分层:水平施工逢按图纸要求设3道。
第一层:底板,底板斜托顶以上300mm;第二层:中板及墙,中板底以上0.5m;第三层:顶板及墙。
四、施工方案本工程模板采用全新18厚聚酯面七层胶合板,小楞采用50×100松木木枋,大楞采用100×100松木木枋,支撑系统采用Φ48×3.5钢管扣件式普通连接脚手架。
起拱高度为3/1000。
支架每0.9m纵横均设一道水平拉杆,每2.4m设一道剪刀撑,剪刀撑与水平夹角45°。
中板支撑系统竖向立杆间距为600×600,小楞间距为300mm,大楞间距为600mm;中纵梁支撑系统竖向立杆间距为400×400,小楞间距为200mm,大楞间距为400mm;顶板支撑系统竖向立杆间距为550×550,小楞间距为250mm,大楞间距为550mm;顶纵梁支撑系统竖向立杆间距为400×400,小楞间距为200mm,大楞间距为400mm。
侧墙三角支架模板搭设方案
编号:******站主体结构侧墙模板及三角支架专项安全施工方案工程名称:地铁里程:施工单位:编制单位:部门:编制人:审核人:项目总工程师:编制日期:主体结构侧墙模板及三角支架专项安全施工方案1. 编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社;《建筑施工手册》第四版中国建筑工业出版社;《钢结构设计规范》GB50017-2003 中国建筑工业出版社;《建筑结构荷载规范》GB50009-2001中国建筑工业出版社;《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社;《建筑工程大模板技术规程》JGJ74-2003中国建筑工业出版社;另外参照本工程施工图纸及施工组织设计编制本施工方案。
2. 工程概况1.1 工程地理位置体育馆站位于位于郑州市中心城区人民路与管城后街交叉口处,如图1所示。
紫荆山站市体育馆站郑州火车站站二七广场站中原东路站图1 工程地理位置示意图3. 模板部分3.1模板方案侧墙模板体系由竖楞(H20木工字梁200mm×80mm),横向背楞(10a双拼槽钢)和专用连接件组成,木胶合板与竖楞(木工字梁)采用自攻螺栓和地板钉正面连接,竖楞和横楞采用连接抓连接,在竖楞上两侧对称设置两个吊钩。
两块模板之间采用芯带连接,用芯带销固定,从而保证模板的整体性,使模板受力更加合理、可靠。
木梁直模板为装卸式模板,拼装方便,在一定范围和程度上能拼装成各种大小的模板。
3.2 施工方法3.2.1直墙木模板通过芯带进行连接。
3.3模板的拼装3.3.1 拼装前准备工作常用模板拼装工具有:手电钻,开孔器,钻头,批头,电刨,电锯,曲线锯,锯片,墨斗,铅笔,卷尺角尺,电锯,靠尺,线坠,油漆刷,灰刀,毛笔,扳手,胶枪,气钉枪,气钉,油漆,玻璃胶,原子灰,自攻螺钉,钢丝等。
3.3.2 拼装平台模板正面打自攻螺钉,要求平台高度200~400mm,可选用工字钢,或者槽钢搭设平台,操作平台大小根据模板的大小选择拼装场地。
三角形支撑架施工方案(3篇)
第1篇一、前言三角形支撑架作为一种常见的临时支撑结构,广泛应用于建筑施工、桥梁搭建、设备安装等领域。
为确保施工安全、高效,特制定本施工方案。
二、工程概况1. 工程名称:某工程项目三角形支撑架施工2. 工程地点:某市某区某工程项目现场3. 施工单位:某建筑有限公司4. 施工内容:搭建三角形支撑架,用于现场临时支撑。
三、施工准备1. 技术准备(1)组织技术人员学习相关规范、标准,了解三角形支撑架的构造、性能和施工要求。
(2)编制详细的施工方案,明确施工流程、技术要求和质量控制措施。
2. 材料准备(1)主材:钢管、扣件、脚手板等。
(2)辅材:螺丝、铁丝、防护网等。
3. 人员准备(1)组织施工队伍,明确各岗位人员职责。
(2)对施工人员进行安全教育和技能培训,确保其具备施工所需的技能和素质。
4. 施工机械准备(1)准备施工所需的各种机械设备,如吊车、卷扬机、切割机等。
(2)确保机械设备性能良好,符合施工要求。
四、施工流程1. 施工前准备(1)熟悉施工现场情况,了解周边环境。
(2)确定支撑架的位置、尺寸和高度。
(3)清理施工现场,确保施工环境安全。
2. 施工过程(1)搭建基础1)根据设计要求,确定支撑架基础的位置、尺寸和高度。
2)开挖基坑,清除杂物,确保基础稳定。
3)浇筑混凝土基础,确保基础强度。
(2)搭建主体1)根据设计图纸,确定支撑架的规格、数量和搭设顺序。
2)按照搭设顺序,逐层搭建支撑架。
3)确保支撑架搭设牢固,连接紧密。
(3)铺设脚手板1)根据设计要求,确定脚手板的尺寸和间距。
2)将脚手板铺设在支撑架上,确保其牢固、平整。
(4)设置防护设施1)在支撑架周围设置防护网,防止人员坠落。
2)在脚手板上设置安全通道,方便人员通行。
3)设置警示标志,提醒人员注意安全。
3. 施工结束(1)拆除支撑架,清理施工现场。
(2)对施工人员进行总结,评估施工效果。
五、质量控制1. 材料质量控制(1)确保所用材料符合设计要求和质量标准。
车站主体结构模板支撑体系施工方案.(DOC)
北京地铁四号线第三标段角门北路站主体结构模板及支撑体系施工方案一、工程概况北京地铁四号线角门北路站位于马家堡西路下,马草河以南,沿马家堡西路布置。
本站为地下双层岛式标准车站,外包长度为189.6m,标准段宽度为18.9m。
车站为地下二层钢筋混凝土结构,主体结构底板、中板、顶板及底、中、顶纵梁为C30混凝土,中柱为C50混凝土。
中板厚400~600mm,中纵梁宽700m,高1300mm;顶板厚700~800mm,顶纵梁宽700~1100mm,高2000~2400mm。
站台层层高6.3m,站厅层层高5.4m。
二、编制依据1、北京地铁四号线工程角门北路站主体结构施工图纸(BJ4-203-SS);2、建筑施工手册(第四版)(中国建筑工业出版社)3、《混凝土结构工程施工质量验收规范》(GB50204-2002)。
4、施工分段分层部署5、结构受力计算三、施工分段、分层说明1、分段:本工程按照设计图纸设置的伸缩缝和现场材料组织保证,共划分为12个流水段。
具体见表1-1。
2、分层:水平施工逢按图纸要求设3道。
第一层:底板,底板斜托顶以上300mm;第二层:中板及墙,中板底以上0.5m;第三层:顶板及墙。
四、施工方案本工程模板采用全新18厚聚酯面七层胶合板,小楞采用50×100松木木枋,大楞采用100×100松木木枋,支撑系统采用Φ48×3.5钢管扣件式普通连接脚手架。
起拱高度为3/1000。
支架每0.9m纵横均设一道水平拉杆,每2.4m设一道剪刀撑,剪刀撑与水平夹角45°。
中板支撑系统竖向立杆间距为600×600,小楞间距为300mm,大楞间距为600mm;中纵梁支撑系统竖向立杆间距为400×400,小楞间距为200mm,大楞间距为400mm;顶板支撑系统竖向立杆间距为550×550,小楞间距为250mm,大楞间距为550mm;顶纵梁支撑系统竖向立杆间距为400×400,小楞间距为200mm,大楞间距为400mm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
编号:
******站主体结构侧墙模板及三角支架专项安全施工方案
工程名称:
地铁里程:
施工单位:
编制单位:
部门:
编制人:
审核人:
项目总工程师:
编制日期:
主体结构侧墙模板及三角支架专项安全施工方案
1. 编制依据
《建筑施工计算手册》江正荣著中国建筑工业出版社;
《建筑施工手册》第四版中国建筑工业出版社;
《钢结构设计规范》GB50017-2003 中国建筑工业出版社;
《建筑结构荷载规范》GB50009-2001中国建筑工业出版社;
《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社;
《建筑工程大模板技术规程》JGJ74-2003中国建筑工业出版社;
另外参照本工程施工图纸及施工组织设计编制本施工方案。
2. 工程概况
1.1 工程地理位置
体育馆站位于位于郑州市中心城区人民路与管城后街交叉口处,如图1所示。
紫荆山站
市体育馆站
郑州火车站站
二七广场站
中原东路站
图1 工程地理位置示意图
3. 模板部分
3.1模板方案
侧墙模板体系由竖楞(H20木工字梁200mm×80mm),横向背楞(10a双拼槽钢)和专用连接件组成,木胶合板与竖楞(木工字梁)采用自攻螺栓和地板钉正面连接,竖楞和横楞采用连接抓连接,在竖楞上两侧对称设置两个吊钩。
两块模板之间采用芯带连接,用芯带销固定,从而保证模板的整体性,使模板受力更加合理、可靠。
木梁直模板为装卸式模板,拼装方便,在一定范围和程度上能拼装成各种大小的模板。
3.2 施工方法
3.2.1直墙木模板通过芯带进行连接。
3.3模板的拼装
3.3.1 拼装前准备工作
常用模板拼装工具有:手电钻,开孔器,钻头,批头,电刨,电锯,曲线锯,锯片,墨斗,铅笔,卷尺角尺,电锯,靠尺,线坠,油漆刷,灰刀,毛笔,扳手,胶枪,气钉枪,气钉,油漆,玻璃胶,原子灰,自攻螺钉,钢丝等。
3.3.2 拼装平台
模板正面打自攻螺钉,要求平台高度200~400mm,可选用工字钢,或者槽钢搭设平台,操作平台大小根据模板的大小选择拼装场地。
要求操作平台搭设牢固,安全,平稳,对应的各构件平行而且确保在同一水平上,对角线长度保持一致。
3.3.3 模板的拼装过程
(1)放置背楞
根据侧墙新浇筑砼对模板侧压力大小,横向背楞间距设置第一道与第二背楞间距600mm,第二道与第三道700mm,第三与第四道900mm,第四与第五道1100mm。
在横向背楞上画上定位线,间距300mm,按画线放置竖向背楞(木工字梁)。
(2)木梁组成
先在背楞两端各放一根木工字梁,画上定位线,拉准对角线,让两根木梁的长方形对角线相等,然后用连接抓固定,这两根木工字梁的同一端连上一根细线,
作为基准点,其他木工字梁都对齐这根基准线排放,并保证与两边的木梁都对齐这根基准线排放,并保证与两边的木梁平行,把每根木梁用连接抓固定。
在固定连接抓的时候,将要装吊钩的木梁两侧都要用连接抓,两边的木梁连接抓固定在木梁内侧,其余的木梁连接抓的方向交错放置,在选择安装吊钩的木梁时,距吊钩孔距离最近的木梁腹板指接缝应大于 1.5m。
安装吊装钩时,要用一块钢板和吊钩加紧木梁,然后用螺栓固定,钢板的大小尺寸和孔位与吊钩钢板一样。
(3)铺设面板
把面板铺到工字梁上,尺寸有误差时,用手工刨尺寸找好。
将第一块面板四角打引孔,将次面板引孔定位,打引孔,将引孔前端扩大2~3mm,用电钻打自攻螺钉。
铺第二面板,将接缝处抹玻璃胶,粘合,拼缝紧凑。
面板铺设好后,将面板擦干净,将调好的原子灰抹于面板螺钉处,刮平。
安装端头方木,如果面板超过了木梁的长度尺寸,就要根据需要尺寸临时增添端头木方。
端头木方的作用是:增加模板顶部的整体刚度,防止砼污染模板背面,最重要是防止起吊时木梁跟面板发生位移。
(4)打对拉螺杆或预埋孔
根据图纸模板拉杆孔的大小,给手电钻装好相应的开孔器,用墨斗弹好线,确定孔在模板上的位置,要求孔的上下,左右位置偏差在2mm以内。
保证电钻与模板面垂直,打好的孔无偏斜现象。
每个孔内壁,孔沿上刷好两遍油漆,防止模板渗水膨胀。
用油漆毛笔按图号标明每块模板,防止模板过多,混乱使用。
(5)模板堆放
组装完成的模板,需要有规律的堆放在一起。
首先,选用一块平坦,坚实的场地,确保模板堆放时不会发生倾斜。
将第一块模板面朝上,并保持离开地面净高300mm以上,背楞朝下放置平稳,确保水平,不能有晃动余量。
然后在面板上放置2-3根长条木方,间距2m,木条长度与模板长边相近即可,接着放第三块模板,一般5,6块一堆。
注意保护面板,防止受雨淋和暴晒,储存期超过一周应用帆布遮盖起来。
3.4 模板吊装
模板吊升过程中,钢丝绳与面板接触处要垫木块。
3.5 合模
合模前模板用洗衣粉水清洗面板,清洗面板宜用中等硬度的毛刷刷洗,面板要擦干净,否则模板上的灰尘会沾到砼表面。
必须确保本工序在砼冲毛之后进行。
模板干后,用刷子或干净的毛巾,将模板表面刷上脱模剂。
不要刷太多,严禁流淌,以有油光而无油痕为佳。
保证脱模剂均匀,雨后可再刷一遍脱模剂。
检查钢筋是否与模板拉杆孔,预埋系统相冲突,有冲突的必须调整钢筋位置。
按照施工测量点,焊牢在钢筋上控制模板间距的定位支撑,一般工地采用钢筋两侧加砼保护层作内撑。
检查钢筋四周是否有杂物,并进行清理。
吊模,起重机吊钩挂好两根钢丝绳,头带卡环,栓在木梁吊钩上。
吊车要缓慢启动,在模板没离开地面时,启动一定要慢。
吊车转到指定的位置,缓慢落钩,模板落稳后,将模板临时拴好,解开吊钩卡环。
继续吊下一块模板。
合模校正,先将模板边缘用仪器或线坠校正模板的垂直度,并用角尺调整阴阳角模板的角度,确保垂直度与角度达到设计要求。
然后穿好套管拉杆,拧紧螺母。
复查模板,调整到符合浇筑砼要求。
套管不要过长,伸出模板背面20mm为佳。
3.6 拆模
浇筑完砼后,当砼强度达到6MP时,可以松动对拉螺杆一到二扣,当砼强度达到10Mp时,可以进行拆模。
拆模时先卸下拉杆螺母,抽出拉杆,堆放在适当位置。
卸下芯带,将模板后移或吊走。
如模板内有定位的预埋件系统,应先拆卸安装螺栓。
3.7模板使用注意事项
3.7.1存储
模板在出厂时含水量较低(8%~10%),在使用前应使模板的含水量接近其使用环境。
模板堆放时,应堆放在通风,无雨淋,太阳不能暴晒的场所,并有适当遮盖。
模板可重叠堆放,一般高度不超过3包,若在潮湿及炎热的环境中堆放2个星期以上,应拆除包装上的打包钢带,以免由于温度和湿度变化,打包钢带在模板边缘产生压痕。
3.7.2切割加工
沿表面木纹方向切割可以获得最好切割效果,若与表面木纹方向垂直切割,建议使用钨钢头的合金锯片,每分钟的转速达到4000转以上的切割工具。
切割后可以在边缘稍稍打光,但不能损坏表面覆膜。
3.7.3 封边
为确保模板的长度周转使用,在切割和钻孔后必须采用含丙烯酸成分的油漆进行封边,要求必须分别封边两次,确保模板边缘充分吸收油漆。
3.7.4板与板之间的拼装
在拼装时,模板于模板之间的接缝处,应留0.5~1mm的空隙,每隔5快板,接缝可以用海绵胶带或硅胶过度使模板在浇筑砼并吸收水分后有变形的余地。
3.7.5模板的紧固
若用螺钉固定,建议预先钻细孔,固定部位应离边缘20mm。
离角25mm。
通常在紧固螺栓钉前在孔上打上环氧树脂硅胶,再拧紧螺栓钉,拧入深度应至少保留2~3层薄板不被穿透。
在对砼表面有很高要求时,螺钉头应拧入至模板表面以下2mm,然后用环氧树脂或原子灰充填抹平。
3.7.6 脱模剂
使用专用脱模剂,使用脱模剂时应避免过多或过少,在浇筑前也不要过早使用,脱模剂不要涂在钢筋上,以免砼表面沾染锈迹,上过脱模剂的模板不能在太阳下长时间暴晒。
3.7.7 振捣
振捣时应避免振捣头与板面接触,引起板面损坏。
对大体积砼振捣时,尤其不要直接与模板表面接触。
3.7.8 拆模搬用
拆模和搬运时,必须防止模板的损伤。
特别注意模板的四边和四角,不要直接撬伤和拖伤模板。
即使采用撬棒拆模,也只能撬模板背面支撑钢结构的可受力部位,严禁直接撬模板。
3.7.9 清洁
拆模后,必须立即清洁干净模板表面。
清洁时可以使用水或相同的脱模剂来清洁,砼的粘结块请使用毛刷清除,不准使用钢质工具铲,以免铲坏模板表面。
当使用水渗性脱模剂时,可以使用清水来清洗。
