LVE视频引伸计说明书

合集下载

视频高精度引伸计

视频高精度引伸计

产品介绍:FL视频高精度引伸计应用于任何材料、金属、塑料、复合材料的拉伸变形测试,弹性模量测试等,只需要做好一组标记即可,是一种非接触、光学应变测量装置,配合馥勒试验机用于测量拉伸试样的平均厚度、长度和宽度,无需在试验过程中接触试样。

系统的测量输出可以是模拟量的或RS232串口的,可替代机械式引伸计,与不同的试验机连接使用。

如果选用独立PC作为成像处理单元,引伸计可以方便的与不同的试验机连接切换。

系统包括单个相机和云台,馥勒提供用于平面样品的LED照明或用于圆柱形或平面样品的圆顶灯。

云台安装在可调整的支架上,并且可以朝向或远离样品移动,以调整不同的视野。

视频引伸计系统适用于金属、箔、复合材料或塑料的拉伸测试、压缩测试等。

视频引伸计适合于根据ISO 10113和10275(GB/T5027和GB/T5028或当量)测量R值,N值,并根据ISO 6892(GB/T228)测量弹性段应变、额定力伸长率和断裂伸长率,其视野可达200mm,根据ISO 9513(或当量)的精度可达1级或更高,分辨率为1μm,具有200mm视野。

技术参数:1、变形测量范围25mm、50mm、100mm、200mm等可选;2、变形分辨率:1μm、2μm;3、测试频率30-200 Hz;4、可测量轴向应变和横向应变;5、镜头和滤光器、顶光(可选LED光条)摄像机云台。

产品特点说明:1、在合适的背光条件下,横向测量可以通过垂直线、点阵或使用样本边缘进行。

随机点模式可用于研究局部应变分布;2、相机图像可以离线查询分析,并复现整个试验过程。

所有的测量都可以保存在软件内并可以以Excel格式导出;3、系统能够同时进行轴向和横向测量,可使用涂有油漆喷涂、标记笔或粘贴标志的黑色或白色点或线标记标尺长度。

可以标记多达10个直线标尺标记或多达100个点标记,用于长度和宽度测量或应变分析;4、系统可以对样品不接触,对材料特性试验没有任何影响;5、测控软件系统可以独立运行,也可与试验机软件通讯联控;6、在馥勒试验机软件中,可进行分析图像、校准曲线,将所得的测量值转换成毫米等操作,通过曲线还可校正光学系统的任何失真、跳动或失准。

材料试验机金属引伸计的使用方法

材料试验机金属引伸计的使用方法

材料试验机金属引伸计的使用方法发布时间:2012-12-12材料试验机金属引伸计的使用方法ﻫ一、电子万能材料试验机使用的引伸计结构及工作原理:应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。

测量变形时,将引伸计装卡于试件上,刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变,应变片将其转换为电阻变化量,再用适当的测量放大电路转换为电压信号。

ﻫ二、电子万能材料试验机使用的引伸计使用方法1、首先将标距卡插入到限位杆和变形传递杆之间;2、用两个手指夹住引伸计上下端部,将上下刀口中点接触试件(试件测量部位),用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上;3、取下标距卡;(切记:实验前必须检查,以免造成引伸计损坏)ﻫ4、在试验机控制软件〖实验条件选择〗界面,选择变形测量方式:引伸计;5、引伸计信号显示调零;ﻫ6、根据测量变形的大小选择放大器衰减档。

引伸计是感受试件变形的传感器传感器,应变片式的引伸计由于原理简单、安装方便,目前是广泛使用的一种类型。

引伸计按测量对象,可分为轴向引伸计、横向(径向)引伸计、夹式引伸计。

径向引伸计:用于检测标准试件径向收缩变形,它与轴向引伸计配合用来测定泊松比μ,它将径向变形(或横向某一方向的变形)变换成电量,再通过二次仪表测量、记录或控制另一设备。

ﻫ夹式引伸计:用于检测裂纹张开位移。

夹式引伸计是断裂力学实验中最常用的仪器之一,它较多用在测定材料断裂韧性实验中。

精度高,安装方便、操作简单。

试件断裂时引伸计能自动脱离试件,适合静、动变形测量。

ﻫ三、电子万能材料试验机使用的引伸计规格:标距——两刀口初始间距ﻫ量程——最大伸长量ﻫ如果需要做σ0.2,就需要引伸计。

一般结构钢机械性能试验不用引伸计。

引伸计一般用于屈服强度台阶不明显的材料。

不要引伸计的拉伸曲线,是把标距以外的变形等干扰都包含进曲线了。

试验的可靠性或称准确性值得商榷。

用引伸计才是最准确的。

视频引伸计试验方法

视频引伸计试验方法

第一步:双击左面图标“MercuryRT-v2.6 x64”,单击菜单栏“project”,选择“load”,在弹出的对话框中选择“project_v2.6”打开。

此为启动已经设置好的试验工程。

第二步:在“MercuryRT x64 2.6”对话框,如图2-1。

单击红色椭圆内的start按钮启动输出功能。

图(2-1)图(2-2)第三步:单击“Mono camera 0 ”对话框“Run camera”启动摄像机,如图(3-1)。

启动后界面如图3-2第四步:校准系数1,放置好视频引伸计后,保持其不动。

2,将80X80的校准样板水平垂直的放置在试验机上如图4-1.图(4-1)拖动图上的蓝色坐标系(如果蓝色坐标系被锁定,将鼠标拖至蓝色坐标系圆点位置的十字形上,单击右键在弹出的对话框中,单击“lock position”,解锁坐标系。

)将坐标原点拖至校准板左下脚(如图4-1),通过X轴调节水平和垂直,X轴上的十字形标记,放置在右下脚白色点的中心。

然后右键圆点十字形标记,在Distance内输入80,回车键确定,在右键,依次单击“set square”,“lock position”.校准完成。

第五步:放置试样,做试验。

在试样上将标距标识出来,如果需要横纵坐标两个标距,就需要将两个标距都标识出来,因为只有有了标识,视频引伸计才会跟踪定位,当标识被破坏,引伸计将无法跟踪。

如图5-1图(5-1)单击图(5-1)上椭圆内的“L ine probe”,在视频区域内任意位置单击会出现A1标距线,一般直接将标记线放置在标记的位置,标记点应是一条水平的直线,将十字形标记放置在标距线中间。

在标距线任意十字形上右键在“Length”栏输入标距。

第六步:在“Mercury RT x64 2.6”对话框中单击“Run”如图(6-1)运行视频引伸计,开始采集数据。

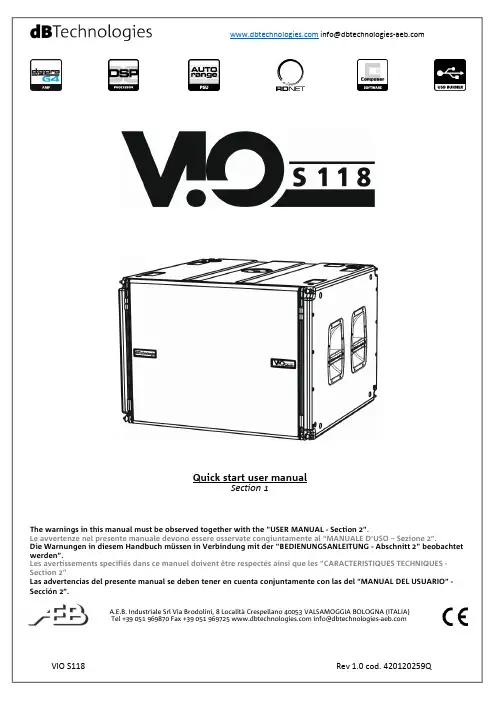

VIO S118 快速入门手册说明书
