数控系统操作面板介绍

数控系统操作面板介绍
程序(如图14-3-2所示)。
3. 设置参数
• G54—G59参数设置 • 在MDI键盘上点击 键,按菜单软键
[坐标系],进入坐标系参数设定界面,
• 利用MDI键盘输入通过对刀所得到的工 件坐标原点在机床坐标系中的坐标值。 设通过对刀得到的工件坐标原点在机床 坐标系中的坐标值(如-500,-415,404)
• 1.机床位置界面
点击 进入坐标位置界面。点击菜单软键[绝 对]、菜单软键[相对]、菜单软键[综合],对 应CRT界面将对应相对坐标(如图14-2-1)、 绝对坐标(如图14-2-2)、和综合坐标(如 图14-2-3)。
• 2.程序管理界面
• 点击编辑键进入程序管理界面,点击菜 单软键[LIB],将列出系统中所有的程序 (如图14-3-1所示),在所列出的程序列表 中选择某一程序名,点击 将显示该
用于输入字母到
输入区域,按
shift键可进行小
字母输入
回车换行键。结 束一行程序的输 入并且换行。
控制CRT坐 标显示
控制CRT参数设置显 示,对数控系统参数 进行设置
控制CRT程序 及程序输入显 示
控制CRT坐 标显示
控制CRT参数设置显 示,对数控系统参数 进行设置
控制CRT程序 及程序输入显 示
• 点击操作面板上的编辑键,编辑状态指 示灯变亮,此时已进入编辑状态。按菜 单软键[操作],在下级子菜单中按菜单 软键[Punch],在弹出的对话框中输入文 件名,选择文件类型和保存路径,按 “保存”按钮,如图14-5-4-1所示 。
• 2) 变更刀具长度和刀尖半径:“选择车 刀”完成后,该界面的左下部位显示出 刀架所选位置上的刀具。其中显示的 “刀具长度”和“刀尖半径”均可以由 操作者修改。

FANUC0i系统数控车床的编程与操作

FANUC0i系统数控车床的编程与操作

二、FANUC 0i系统数控车床的编程与操作2.1 FANUC 0i系统面板的操作一、FANUC 0i系统面板的结构FANUC 0i系统面板的结构如图1-19所示.主要分三部分:位于下方的机床控制和操作面板区、位于右上方MDI编辑键盘区、位于左上方的CRT屏幕显示区。

图2.1—1 FANUC 0i车床标准面板1、机床控制、操作面板按钮机床控制、操作面板按钮说明见表2.1-1。

按钮名称功能说明自动运行此按钮被按下后,系统进入自动加工模式。

编辑此按钮被按下后,系统进入程序编辑状态,用于直接通过操作面板输入数控程序和编辑程序。

MDI 此按钮被按下后,系统进入MDI模式,手动输入并执行指令.远程执行此按钮被按下后,系统进入远程执行模式即DNC模式,输入输出资料。

单节此按钮被按下后,运行程序时每次执行一条数控指令。

单节忽略此按钮被按下后,数控程序中的注释符号“/”有效.选择性停止当此按钮按下后,“M01”代码有效。

机械锁定锁定机床。

试运行机床进入空运行状态。

进给保持程序运行暂停,在程序运行过程中,按下此按钮运行暂停。

按“循环启动”恢复运行。

循环启动程序运行开始;系统处于“自动运行”或“MDI”位置时按下有效,其余模式下使用无效。

循环停止程序运行停止,在数控程序运行中,按下此按钮停止程序运行。

回原点机床处于回零模式;机床必须首先执行回零操作,然后才可以运行。

手动机床处于手动模式,可以手动连续移动。

手动脉冲机床处于手轮控制模式。

手动脉冲机床处于手轮控制模式。

X轴选择按钮在手动状态下,按下该按钮则机床移动X轴。

Z轴选择按钮在手动状态下,按下该按钮则机床移动Z轴。

正方向移动按钮手动状态下,点击该按钮系统将向所选轴正向移动。

在回零状态时,点击该按钮将所选轴回零。

负方向移动按钮手动状态下,点击该按钮系统将向所选轴负向移动。

快速按钮按下该按钮,机床处于手动快速状态。

主轴倍率选择旋钮将光标移至此旋钮上后,通过点击鼠标的左键或右键来调节主轴旋转倍率.进给倍率调节主轴运行时的进给速度倍率.急停按钮按下急停按钮,使机床移动立即停止,并且所有的输出如主轴的转动等都会关闭。

FANUCOI面板说明书

FANUCOI面板说明书

FANUC OI—T/M说明操作面板介绍机床操作面板位于窗口的右下侧,如如下图所示。

主要用于控制机床的运动和选择机床运行状态,由模式选择旋钮、数控程序运行控制开关等多个局部组成,每一局部的详细说明如下。

AUTO:进入自动加工模式。

EDIT: 用于直接通过操作面板输入数控程序和编辑程序。

MDI:手动数据输入。

iNC: 增量进给。

手轮方式移动台面或刀具。

JOG:手动方式,手动连续移动台面或者刀具。

:DNC位置在用232电缆线连接PC机和数控机床,选择数控程序文件传输。

REF:回参考点。

数控程序运行控制开关程序运行开始;模式选择旋钮在“AUTO〞和“MDI〞位置时按下有效,其余时间按下无效。

程序运行停止,在数控程序运行中,按下此按钮停止程序运行。

机床主轴手动控制开关手动开机床主轴正转手动开机床主轴反转手动关机床主轴手动移动机床台面按钮单步进给量控制旋钮选择手动台面时每一步的距离。

X1为0.001毫米,X10. 为0.01毫米,X100为0.1毫米,X1kK为1毫米。

置光标于旋钮上,点击鼠标左键选择。

进给速度(F)调节旋钮调节数控程序运行中的进给速度,调节X围从0~150% 。

置光标于旋钮上,点击鼠标左键转动。

主轴速度调节旋钮调节主轴速度,速度调节X围从0~120%。

手脉把光标置于手轮上,按鼠标左键,移动鼠标,手轮顺时针转,机床往正方向移动,手轮逆时针转,机床往负方向移动。

单步执行开关每按次执行一条数控指令。

程序段跳读自动方式按下次键,跳过程序段开头带有“/〞程序。

程序停自动方式下,遇有M00程序停止。

机床空转按下此键, 各轴以固定的速度运动。

手动示教冷却液开关按下此键, 冷却液开。

在刀库中选刀按下此键, 刀库中选刀。

程序编辑开关置于“ON〞位置,可编程序。

程序重启动由于刀具破损等原因自动停止后,程序可以从指定的程序段重新启动。

程序锁开关按下此键, 机床各轴被锁住。

数控系统介绍在“视图〞下拉菜单或者浮动菜单中选择“控制面板切换〞后,数控系统操作键盘会出现在视窗的右上角,其左侧为数控系统显示屏,如如下图所示。

FANUC-0i数控系统面板精解

FANUC-0i数控系统面板精解

FANUC数控系统面板介绍与编程操作一、基本面板FANUC 0i Mate-TD数控系统的操作面板可分为:LCD显示区、MDI键盘区(包括字符键和功能键等)、软键开关区和存储卡接口。

图4-1 FANUC 0i Mate- TD 主面板1)MDI键盘区上面四行为字母、数字和字符部分,操作时,用于字符的输入;其中“EOB”为分号(;)输入键;其他为功能或编辑键。

2)POS键:按下此键显示当前机床的坐标位置画面;3)PROG键:按下此键显示程序画面;4)OFS/SET键:按下此键显示刀偏/设定(SETTING)画面;5)SHIFT键:上档键,按一下此键,再按字符键,将输入对应右下角的字符;6)CAN键:退格/取消键,可删除已输入到缓冲器的最后一个字符;7)INPUT键:写入键,当按了地址键或数字键后,数据被输入到缓冲器,并在CRT 屏幕上显示出来;为了把键入到输入缓冲器中的数据拷贝到寄存器,按此键将字符写入到指定的位置;8)SYSTEM键:按此键显示系统画面(包括参数、诊断、PMC和系统等);9)MSSAGE键:按此键显示报警信息画面;10)CSTM/GR键:按此键显示用户宏画面(会话式宏画面)或显示图形画面;11)ALTER键:替换键;12)INSERT键:插入键;13)DELETE键:删除键;14)PAGE键:翻页键,包括上下两个键,分别表示屏幕上页键和屏幕下页键;15)HELP键:帮助键,按此键用来显示如何操作机床;16)RESET键:复位键;按此键可以使CNC复位,用以消除报警等;17)方向键:分别代表光标的上、下、左、右移动;18)软键区:这些键对应各种功能键的各种操作功能,根据操作界面相应变化;19)下页键(Next):此键用以扩展软键菜单,按下此键菜单改变,再次按下此键菜单恢复;20)返回键:按下对应软键时,菜单顺序改变,用此键将菜单复位到原来的菜单。

二、操作面板各按键功能说明:方式选择键1)〖EDIT〗键:编辑方式键,设定程序编辑方式,其左上角带指示灯。

fanuc说明书

fanuc说明书

FANUC 0i数控系统操作及机床的基本操作一、FANUC 0i数控系统操作面板界面简介1、铣床控制面板FANUC 0i系统的控制面板由下面两部分组成。

(1)铣床操作面板:铣床操作面板主要用于控制铣床的运动和选择铣床的工作方式,包括手动进给方向按钮、主轴手控按钮、工作方式选择按钮、程序运行控制按钮、进给倍率调节旋钮、主轴倍率调节旋钮等。

如图1所示。

图1 FANUC 0i铣床操作面板图2 FANUC oi铣床数控系统操作面板(2)数控系统操作面板:数控系统面板主要用于与显示屏结合来操作与控制数控系统,以完成数控程序的编辑与管理、用户数据的输入、屏幕显示状态的切换等功能。

如图2所示。

2、数控系统工作界面数控系统的工作状态不同,数控系统显示的界面也不同,一般数控系统操作面板上都设置工作界面切换按钮,工作界面包括加工界面、程序编辑界面、参数设定界面、诊断界面、通信界面等。

特别注意:有时只有选择特定的工作方式,并进入特定的工作界面,才能完成特定的操作。

(1)加工界面用于显示在手动、自动、回参考点等方式机床的运行状态,包括各进给轴的坐标、主轴速度、进给速度、运行的程序段等,如图3所示。

图3 FANUC 0i 数控铣床加工界面(2)程序编辑界面用于编辑数控程序并对数控程序文件进行相应文件的管理,包括编辑、保存、打开等功能,如图4所示。

图4 FANUC 0i 数控铣床程序编辑界面(3)参数设定界面用于完成对机床各种参数的设置,包括刀具参数、机床参数、用户数据、显示参数、工件坐标系设定等,如图5所示。

图5 FANUC 0i 数控铣床参数设定界面二、FANUC 0i数控系统操作面板介绍FANUC 0i 铣床数控系统操作面板除显示屏幕以外,包括以下几个键区:菜单选择键、数字字母键等。

数控系统操作面板是FANUC 0i铣床数控系统的主要人机界面,主要完成操作人员对数控系统的操作、数据的输入和程序的编制等工作。

FANUC 0i数控系统的操作面扳如图6所示。

FANUC-OI-系统操作0401

FANUC-OI-系统操作0401
1.MDI键盘、软键盘(名称写在作业本上) 2.机床操作面板键盘(名称写在作业本上) 3.控制箱(名称写在作业本上) 4、仿真操作步骤(写在作业本上) 5、机床开机、关机步骤写在作业本上
以上内容全部背诵下来,这样才能上 机操作。
谢谢
FANUC 0i系统车床操作
山东山矿技工学校 授课教师:张秀娟
FANUC 0i系统车床操作
数控系统面板的组成部分: 1.CRT显示器 2.MDI键盘、软键盘 3.机床操作面板键盘 4.控制箱
1.CRT显示器 2.MDI键盘MDI键盘Fra bibliotek 参数 报警信息
刀补
暴恐
帮助
3.机床操作面板键盘 4.控制箱
开机:机床电源-系统电源-急停按钮-液压启动
关机:急停按钮-系统电源-机床电源
▪ 二、工作方式选择 ▪ (一)编辑工作方式 ▪ 1.零件程序目录检索 ▪ 2.零件程序建立、选择、删除 ▪ (1)零件程序建立 ▪ (2)零件程序选择 ▪ (3)零件程序删除
3.零件程序内容的输入和编辑
▪ (1)程序内容的输入 ▪ (2)程序行(段)的插入、程序行内字
符的插入 ▪ (3)程序段内字符的删除 ▪ (4)程序段内字符的修改 ▪ (5)程序段的段跳过
(二)手动工作方式
▪ 1、手动点动 ▪ 2、手轮进给
课堂小结
数控系统面板的组成部分: 1.CRT显示器 2.MDI键盘、软键盘 3.机床操作面板键盘 4.控制箱 仿真操作步骤
系统开机、关机
工作方式选择
做一做
机 床 操 作 面 板
机 床 操 作 面 板
控 制 箱
机床操作面板键盘
单段 跳段
没有 没有
没有
支持 支持

FANUC-0i数控系统操作面板和手动操作

FANUC-0i数控系统操作面板和手动操作

FANUC-0i 数控系统操作面板和手动操作面板如图所示(1)MODESELECT(方式择Y 、X 2(1时可采用此方法。

(2)微调:本机床系统的微调需使用手轮来操作。

将方式开关置为“手轮”方式档。

再在手轮中选择移动轴和进给增量,按“逆正顺负”方向旋动手轮手柄,则刀具主轴相对于工作台向相应的方向移动,移动距离视进给增量档值和手轮刻度而定,手轮旋转360o ,相当于100个刻度的对应值。

3.MDI 程序运行(1)置手动操作面板上的方式开关于MDI 运行方式。

(2)按数控面板上的“PROG ”功能键。

屏幕显示如图所示。

当前各指令模态也可在此屏中查看出。

(3)在输入缓冲区输入一段程序指令,并以分号(EOB )结束,然后按INSERT (插入)键,程序内容即被加到番号为O0000的程序中。

本系统中MDI 方式可输入执行最多6行程序指令,而且在MDI 程序指令中可调用已经存储的子程序或宏程序。

MDI 程序在运行以前可编辑修改,但不能存储,运行完后程序内容即被清空。

若用M99作结束,则可重新运行该MDI程序。

(4)程序输入完成后,按“循环启动”键即可实施MDI运行方式。

4.程序输入及调试1).程序的检索和整理程序的检索是用于查询浏览当前系统存贮器内都存有哪些番号的程序,程序整理主要用于对系统内部程序的管理,如删除一些多余的程序。

(1)将手动操作面板上的工作方式开关置编辑(EDIT)或自动挡,按数控面板上的程序(PROG)键显示程序画面。

(2)输入地址“O”和要检索的程序号,再按 [O SRH] 软键,检索到的程序号显示在屏幕的右上角,若没有找到该程序,即产生“071”的报警。

再按 [O SRH] 软键,即检索下一个程序。

在自动运行方式的程序屏幕下,按“?”软键,按“FL.SDL”软键,再按“目录(DIR)”软键,即可列出当前存贮器内已存的所有程序。

(3(4O0010,(①为待输程序番号(如INSERT)键,则该程序番号就自动出现在程序显示区,各具体的程序行就可在其后输入。

FANUC-0I系统操作说明

FANUC-0I系统操作说明

FANUC-0I系统操作说明一、开机1.机床电源开(在机床左侧)2.伺服电源开(机床操作面板绿色键)二、回原点1.将OFFSET刀具偏置中的G54数值、刀具补正、刀具摩耗都清零。

2.将模式选择旋钮放置在手动状态,手动方式将刀架往X、Z负方向移动使刀架离卡盘的距离大于30—50㎜3.将模式选择旋钮放置在回原点状态,按住X+、Z+不放,此时机床自动回原点(CRT显示机械坐标为X350 Z300)三、编辑程序1.将模式选择旋钮放置在编辑状态2.按PROG程序按钮3.写程序号Oxxx x→INSERT4.按EO B程序结束符号→INSERT5.编写程序四、检验程序1.RESET[复位] →将光标放到程序号上2.将模式选择旋钮放置在手动状态,卡盘夹紧工件,指示灯亮,关闭防护门3.将模式选择旋钮放置在自动状态4.将机床轴锁开关打开(此时机床进给锁住)★千万不能忘5.按图形键GRAPH→设置参数→加工图6.按循环启动键7.再次按图形键GRAPH★注意:1.轨迹模拟后机床进给锁住,报警信号闪烁是正常现象2.模拟结束后,关闭机床轴锁开关,再次回原点(否则自动加工时会出错)五、输入工件坐标系和摩损量1. 将模式选择旋钮放置在手动状态,装刀具(铣床装卡盘与工件,校正工件)2. 车床主轴反转(铣床主轴正转)3. 调整转速4. 车端面→X正方向推出5. OFFSET(刀具编制)打开→形状(铣床为坐标系)→G 01→光标放到Z坐标上6. 写Z0→按“测量”软键7. 车外圆→Z正方向退出→主轴停8. 测量工件外圆直径(例:¢39.7)9. OFFSET(刀具编制)打开→形状→G 01→光标放到X坐标上10. 写工件直径(X39.7)→按“测量”软键11. OFFSET(刀具编制)打开→摩耗→M 01→光标放到X坐标上→写入0.5(铣床将刀具半径补偿4.1输入)六、自动加工1.选加工程序,RESET,将光标移到程序号上2.将模式选择旋钮放置在自动状态3.卡盘夹紧工件,关闭防护门4.单段开关打开5.将进给、快速倍率调低6.按循环启动键7.一个循环结束后,单段开关关闭8.按循环启动,自动加工。

FANUC Series 0i Mate-MC基本操作

FANUC Series 0i Mate-MC基本操作

FANUC Series 0i Mate-MC基本操作1: Hands on FANUC FANUC Series 0i Mate-MC 基本操作2: 内容提要第一部分基本操作操作面板 MDI 运行操作系统参数 PMC3: 操作面板5: 功能键6: 按此键显示位置画面按此键显示程序画面按此键显示刀偏 / 设定(SETTING) 画面按此键显示系统画面按此键显示信息画面按此键显示用户宏画面 ( 会话式宏画面 ) 或显示图形画面7: INSERT MI 0I PROG8: MDI 运行操作主轴正转操作 1 切换档位到 MDI 方式按下 MDI 键盘上的2 【 PROG 】按键在 MDI 键盘上按键输入主轴正 3 传的 M 指令( M03 )按下【 CYCLE START 】循 4 环启动按钮9: MDI 运行操作伺服轴移动操作按下【 POS 】键,观察当前 1 值 2 切换档位到 MDI 方式按下 MDI 键盘上的 3 【 PROG 】按键在 MDI 键盘上按键输入 X 轴从 4 0 到 10 的指令按下【 CYCLE START 】循 5 环启动按钮按下【 POS 】键,观察当前 6 值10: MDI TIPS 中途停止 MDI 继续 MDI 操作中途停止 MDI 操作按下【 FEED HOLD 】按下【 CYCLE START 】按下【 RESET 】键 MDI 运行结束,并进入复位状在机床运行中按下此按键,机床运动重新启动态。

当机床运动中执行了中途结则进给操作减速并最后停止束 MDI 的操作,机床运动会减速并停止 ?在机床在执行 M 、 S 或 T 指令时,操作在 M 、 S 和 T 执行完毕后停止11: 参数查询 1320 号参数 1 按下【 SYSTEM 】键按“返回菜单”软键,直到出 2 现“参数”软键 3 按下“参数”软键在 MDI 键盘上依次按键,键入 4 参数代号按“ NO 检索”软键,可调出 5 1320 号参数在参数画面中可即时做到参数 6 的类型12: 参数调出参数分类显示画面 1 在 MDI 键盘上按【 HELP 】键 2 按“ PARAM” 软键 3 按【翻页】键查看在参数画面中可即时做到参数 4 的类别13: 参数位型参数设定 1 切换档位到 MDI 方式按【 OFSET SETTING 】一次 2 或多次按光标键定位在“参数写入” 3 项使“参数写入”的设定 4 从“ 0”改为“ 1” 5 调出参数画面将光标定位于 0 号参数的第 0 6 位上 7 按“接通:1” 软键14: 参数字型参数设定将光标定位在 1320 号参数的 1 X 轴数据处键入10170 ,然后按“输入” 2 软键键入“-30” ,按“+输入” 3 软键 4 有的参数即时生效当出现“ 000 需切断电源”报 5 警时,说明参数须重新上电生效将“参数写入重新设定 6 为“ 0” ,使系统参数写保护15: PMC 查阅 PMC 按【 SYSTEM 】键调处系统 1 画面 2 按下“ PMC” 软键按下“ PMCLAD” (实时梯形 3 图画面)软键按下“ ADDRESS” 软件,切 4 换到地址显示再次按下“ SYMBOLE” 软键 5 ,切换到助记号显示16: PMC 信号状态监控在 PMC CONTROL SYSTEM 1 MENU 上按“ PMCDGN” 软键2 按下“ STATUS” 软键输入所要查阅的地址,按下“ 3 SEARCH” 软键17: PMC PMC 设定在 PMC CONTROL SYSTEM 1 MENU 上按“ PMCPRM” 软键 2 按下“ SETTING” 软键 3 修改 RAM WRITE ENABLE 4 修改 5 修改。

FANUC_Series_0i_MD数控铣床面板操作和对刀

FANUC_Series_0i_MD数控铣床面板操作和对刀

数控铣床面板操作与对刀(一) Fanuc-Oi MD数控系统简介图2-1 Fanuc-Oi MD数控系统CRT/MDI面板Fanuc Oi Mate-MD数控系统面板由系统操作面板和机床控制面板三部分组成。

1 系统操作面板系统操作面板包括CRT显示区 MDI编辑面板。

如图2-1。

(1) CRT显示区:位于整个机床面板的左上方。

包括显示区和屏幕相对应的功能软键(图2-2)。

(2)编辑操作面板(MDI面板):一般位于CRT显示区的右侧。

MDI面板上键的位置(如图:2-3)和各按键的名称及功能见表2-1和表2-2。

图2-2 Fanuc Oi Mate-MD数控系统CRT显示区1 功能软键2 扩展软键图2-3 MDI面板表2-1 Fanuc Oi MD系统MDI面板上主功能键与功能说明按键符号名称功能说明序号1 位置显示刀具的坐标位置。

表2-2 Fanuc Oi MD系统MDI面板上其他按键与功能说明2 机床控制面板Fanuc Oi Mate-MD数控系统的控制面板通常在CRT显示区的下方(如图:2-3),各按键(旋钮)的名称及功能见表2-3。

图2-3 Fanuc Oi Mate-MD数控系统的控制面板表2-3 Fanuc Oi Mate-MD数控系统的控制面板各按键及功能序号按键旋钮符号按键旋钮名称功能说明1系统电源开关按下左边绿色键,机床系统电源开;按下右边红色键,机床系统电源关。

2急停按键紧急情况下按下此按键,机床停止一切的运动。

3循环启动键在MDI或者MEM模式下,按下此键,机床自动执行当前程序。

序号按键旋钮符号按键旋钮名称功能说明4 循环启动停止键在MDI或者MEM模式下,按下此键,机床暂停程序自动运行,直接再一次按下循环启动键。

5 进给倍率旋钮以给定的F指令进给时,可在0—150%的围修改进给率。

JOG方式时,亦可用其改变JOG速率。

6 机床的工作模式1) DNC:DNC工作方式2) EDIT:编辑方式3) MEM:自动方式4) MDI:手动数据输入方式5) JOG:手动进给方式6) MPG:手轮进给方式7) ZRN:手动返回机床参考零点方式序号按键旋钮符号按键旋钮名称功能说明7 轴进给方向键在JOG或者RAPID模式下,按下某一运动轴按键,被选择的轴会以进给倍率的速度移动,松开按键则轴停止移动。

03_第三章 FANUC 0i控制面板操作简介

03_第三章  FANUC 0i控制面板操作简介

第三章FANUC 0i控制面板操作简介控制面板使用手册1.功能键(Function key):选择功能状态,以执行其作用。

(1)位置(POS):屏幕显现目前之坐标。

a.绝对坐标(absolute)b.相对坐标(incremental)c.机械坐标(machine)d.所有坐标(all)选择【ALL】( 屏幕下方软键),屏幕显示下列坐标:INC :相对坐标ABS:绝对坐标MACHINE :机械坐标DIST.TO GO:剩余距离(在AUTO状态下显示) (A B S)绝对(I N C)相对X0000X 0000Y0000Y0000Z0000Z0000(MACHINE)机械(剩余)X0000X0000Y0000Y0000Z0000Z0000( ABS ) ( INC ) ( MAC ) ( 所有)(2)程序(PRGRM):显现程序状态之内容,若配合控制器的功能显视的划就有所不同。

a.在编辑状态(EDIT)下→编写或修改程序内容。

b.在执行状态(MEMORY)下→执行中程序之内容。

(3)补正(OFFSET SETTING):显现刀具(或刀长)之补正位区。

按【OFFSET SETTING】键,共有32个地址供补正值使用输入或修改补正值。

例:H03 -6.000→20.000将光标移至003输入20.(在屏幕下方显示)按【INPUT】键,H03之值会变成20.000号码:0010000.000090000.000020000.000100000.000030020.00.......0080000.000160000.00号码:0170000.000200000.000180000.000210000.00........00190000.000320000.00(4)参数(SYSTEM):此参数为机械本身的纟统设定状态,每一个设定去均有不同的性质,如经更改错误将使得机械执行时产生错误,严重会损机械本身,故一般请勿动用。

斯沃数控仿真之FANUC 0iM数控系统操作

斯沃数控仿真之FANUC 0iM数控系统操作

主界面介绍1.工具条简介全部命令可以从屏幕左侧工具条上的按钮来执行。

当光标指向各按钮时系统会立即提示其功能名称,同时在屏幕底部的状态栏里显示该功能的详细说明建立新NC 文件打开保存的文件(如NC 文件)保存文件(如NC 文件)另存文件机床参数刀具库管理工件显示模式选择毛坯大小、工件坐标等参数开关机床门屏幕安排:以固定的顺序来改变屏幕布置的功能屏幕整体放大屏幕整体缩小屏幕放大、缩小屏幕平移屏幕旋转X-Z 平面选择Y-Z 平面选择Y-X 平面选择机床罩壳切换工件测量声控坐标显示铁削显示冷却水显示毛坯显示零件显示透明显示ACT 显示显示刀位号刀具显示刀具轨迹在线帮助录制参数设置录制开始录制结束示教功能开始和停止2.文件管理菜单页码,1/13(W)C.Y.L打开相应的对话框被打开,可进行选取所要代码的文件,完成取后相应的NC代码显示在 NC窗口里。

在全部代码被加载后,程序自动进入自动方式;在屏幕底部显示代码读入进程。

新建删除编辑窗口里正在被编辑和已加载的 NC 码。

如果代码有过更改,系统提示要不要保存更改的代码。

保存保存在屏幕上编辑的代码。

对新加载的已有文件执行这个命令时,系统对文件不加任何改变地保存, 并且不论该文件是不是刚刚加载的,请求给一个新文件名。

另存为把文件以区别于现有文件不同的新名称保存下来。

加载项目文件把各相关的数据文件 (wp 工件文件; nc程序 文件; 刀具ct 文件) 保存到一个工程文件里 (扩展名:*.pj),此文件称为项目文件. 这个功能用于在新的环境里加载保存的文件.项目文件保存把全部处理过的数据保存到文件里。

屏幕的各空白部分可以做修改。

3.机床参a.机床参数设置:拖动“参数设置”对话框中的滑块选择合适的换刀速度单击“选择颜色”按钮可以改变机床背景色。

调节“加工图形显示加速”和“显示精度”可以获得合适的仿真软件运行速度。

b.显示颜色:选择刀路和加工颜色后,单击“确定”按钮。

数控FANUC_0i系统操作

数控FANUC_0i系统操作

FANUC 0i-MC系统指令介绍与应用第一节FANUC 0i-MB系统介绍一、FAMUC 0i-MB系统功能加工中心在编程时,对加工中心自动运行的各个动作,如主轴的转、停;刀具的自动换刀;切削的进给速度;切削液的开、关等,都要以指令的形式予以给定。

我们把这类指令称为功能指令,它有准备功能G 指令、辅助功能M指令以及F、S、T、H、D指令等几种。

1.准备功能G指令准备功能G指令有模态和非模态两种指令。

非模态G指令只在指令它的程序段中有效;模态G指令一直有效,直到被同一组的其它G指令所替代。

FANUC 0i-MB加工中心的准备功能G指令见表3-1。

②00组G指令中,除了G10和G11以外其它的都是非模态G指令。

③一旦指令了G指令表中没有的G指令,显示报警。

(NO.010)④不同组的G指令在同一个程序段中可以指令多个,但如果在同一个程序段中指令了两个或两个以上同一组的G指令时,则只有最后一个G指令有效。

⑤在固定循环中,如果指令了01组的G指令,则固定循环将被自动取消,变为G80的状态。

但是,01组的G指令不受固定循环G指令的影响。

⑥G指令按组号显示。

2.辅助功能M指令M指令主要用于机床操作时的工艺性指令,如主轴的启停、切削液的开关等。

它分为前指令和后指令两类。

前指令是指该指令在程序段中首先被执行(不管该指令是否写在程序段的前或后),然后执行其它指令;后指令则相反。

具体的M指令参见表3-2。

表3-2 FANUC 0i-MB系统辅助功能M指令在切削加工过程中,CNC将刀具移动到指定位置,而刀具位置由刀具在坐标系中的坐标值表示。

在系统中有三种坐标系:(1)机床坐标系;(2)工件坐标系;(3)局部坐标系。

(一)机床坐标系机床上的一个用作为加工基准的特定点称为机床零点,机床制造厂对每台机床设置机床零点。

用机床零点作为原点设置的坐标系称为机床坐标系。

加工中心在通电后,执行手动返回参考点来设置机床坐标系,机床坐标系一旦设定,就保持不变,直到电源关闭为止。

FANUC-0i数控系统操作面板和手动操作

FANUC-0i数控系统操作面板和手动操作

精心整理C-0i数控系统操作面板和手动操作面板如图所示(1)MODESELECT(方MDI操作画页(MODE)则Z2(1”(快方式无法进行精确的尺寸调整,当移动量大时可采用此方法。

(2)微调:本机床系统的微调需使用手轮来操作。

将方式开关置为“手轮”方式档。

再在手轮中选择移动轴和进给增量,按“逆正顺负”方向旋动手轮手柄,则刀具主轴相对于工作台向相应的方向移动,移动距离视进给增量档值和手轮刻度而定,手轮旋转360º,相当于100个刻度的对应值。

3.MDI程序运行(1)置手动操作面板上的方式开关于MDI运行方式。

(2)按数控面板上的“PROG”功能键。

屏幕显示如图所示。

当前各指令模态也可在此屏中查看出。

(3)在输入缓冲区输入一段程序指令,并以分号(EOB)结束,然后按INSERT(插入)键,程序内容即被加到番号为O0000的程序中。

本系统中MDI方式可输入执行最多6行程序指令,而且在MDI程序指令中可调用已经存储的子程序或宏程序。

MDI程序在运行以前可编辑修改,但不能存储,运行完后程序内容即被清空。

若用M99作结束,则可重新运行该MDI程序。

(4)程序输入完成后,按“循环启动”键即可实施MDI运行方式。

4.程序输入及调试1).程序的检索和整理程序的检索是用于查询浏览当前系统存贮器内都存有哪些番号的程序,程序整理主要用于对系统内部程序的管理,如删除一些多余的程序。

(1)将手动操作面板上的工作方式开关置编辑(EDIT)或自动挡,按数控面板上的程序(PROG)键显示程序画面。

(2)输入地址“O”和要检索的程序号,再按[OSRH]软键,检索到的程序号显示在屏幕的右上角,若没有找到该程序,即产生“071”的报警。

再按[OSRH]软键,即检索下一个程序。

在自动运(3(4“070”已不后2(①先根据程序番号检索的结果,选定某一还没有被使用的程序番号作为待输程序番号(如后按插入(程序显示画页各具体的程序行就可在其后输入。

上海宇龙FANUC 0i数控系统基本操作

上海宇龙FANUC 0i数控系统基本操作

上海宇龙FANUC 0i 数控系统基本操作1.启动软件:启动“数控加工仿真系统”软件,单击进入主界面。

2.选择机床:选择【机床】菜单→执行【选择机床】命令或单击图标,在选择机床对话框中(如图1-1)选择→→(或车床)→→单击按钮。

如图1-2所示。

3.开机:按机床操作面板上的按钮,再松开 (急停)按钮。

4.机床回参考点操作:数控机床开机上电、或“急停”再重新启动伺服系统后,必须执行回参考点操作,以确认机床坐标系的原点,因为它是数控机床进行加工运动的基准参考点。

操作步骤如下: (1)检查机床操作面板上回参考点按钮上方的指示灯是否亮,若指示灯亮,则已进入回参考点模式(CRT 屏幕的左下方显示);若指示灯不亮,则按该按钮,机床进入回参考点模式。

(2)在回参考点模式下,先将Z 轴回参考点,按操作面板上的按钮(选择Z 轴),其上方的指示灯亮,按操作面板上的按钮,Z 轴开始回参考点,当“Z 原点灯”上方的指示灯亮时,表示Z 轴到达参考点位置,CRT 上的Z 坐标变为“0.000”。

同样方法使X 轴、Y 轴回参考点。

5.手动操作机床:(1)手动连续方式:1)按操作面板上的(手动)按钮,其上方指示灯亮,CRT 屏幕的左下方显示。

2)调节“进给倍率旋钮”(见图1-3,左击鼠标“旋钮”逆时针旋转;右击鼠标“旋钮”顺时针旋转),选择所需的速度。

3)按坐标轴选择按钮( 、、)选择运动轴。

4)按方向或 按钮并保持,则被选中的轴(如X 轴)按所需的方向运动。

如果同时按键能实现手动快速进给。

松开按钮,轴停止运动。

注意:“进给倍率旋钮”既可调节手动操作时坐标轴的运动速度,也可调节加工过程中的进给速度(NC 程序的F 指令速度),如程序指令中的进给速度为F1000,而“进给倍率旋钮”设定为50%,则加工时的实际进给速度为500mm/min 。

(2)手动步进方式和手轮方式:这两种方式主要用于需精确移动机床坐标轴的情形(如对刀),可使选定的坐标轴以0.001mm 的最小步距精确移动。

FANUC数控系统操作

FANUC数控系统操作

FANUC 0iT数控系统操作在“视图”下拉菜单或者浮动菜单中选择“控制面板切换”后,数控系统操作键盘会出现在视窗的右上角,其左侧为数控系统显示屏,如下图所示。

用操作键盘结合显示屏可以进行数控系统操作。

数字/字母编辑键ALERT 替代键。

用输入的数据替代光标所在的数据。

DELETE 删除键。

删除光标所在的数据;或者删除一个数控程序或者删除全部数控程序。

INSERT 插入键。

把输入域之中的数据插入到当前光标之后的位置。

CAN 修改键。

消除输入域内的数据。

EOB 回撤换行键。

结束一行程序的输入并且换行。

SHIFT 上档键。

页面切换键PROG 数控程序显示与编辑页面。

POS 位置显示页面。

位置显示有三种方式,用PAGE按钮选择。

OFFSET SETTING 参数输入页面。

按第一次进入坐标系设置页面,按第二次进入刀具补偿参数页面。

进入不同的页面以后,用PAGE 按钮切换。

HELP系统帮助页面。

CUSTOM GRAPH 图形参数设置页面。

MESSAGE 信息页面,如“报警”。

SYSTEM 系统参数页面。

RESET∥复位键。

翻页按钮(PAGE)↑PAGE 向上翻页。

↓PAGE 向下翻页。

光标移动(CURSOR)↑向上移动光标。

↓向下移动光标。

←向左移动光标。

→向右d移动光标。

输入键INPUT 输入键。

把输入域内的数据输入参数页面或者输入一个外部的数控程序。

手动操作虚拟数控铣床回参考点*置模式《旋钮在“+(回原点)”位置*选择各轴 X°□ Z° ,按住按钮,即回参考点.移动手动移动机床的方法有三种:方法一: 连续移动(∽)<快速进给>。

这种方法用于较长距离的台面移动。

(1) 置模式旋钮在“JOG”位置:∧∧(手动进给方式)(2) 选择各轴,按方向钮,按住按钮机床台面运动,松开后停止运动。

方法二: 点动︹︹(手动脉冲方式),这种方法用于微量调整,如用在对基准操作中。

(1) 置模式旋钮在“︹︹”位置:选择 X1° X10° X100° X1000°步进量。

FANUC 0i系统面版操作

FANUC 0i系统面版操作

机床数控系统
教案
(2011版)
FANUC Series 0i Mate-TC
数控车床系统面板的使用与操作主讲教师:
南昌市第一中等专业学校
生产实习课教案
第 1 页
(二)机床操作面板
主要用于控制车床的运动和选择车床运行状态,由模式选择旋钮、数控程序运行控制开关等多个部分组成,每一部分的详细说明如下:
第 2 页
连续进给速度可由手动进给速度倍率刻度盘进行调整。

,则车床将按快速
第 3 页
第 4 页、进给速度
等)的快速移动。

手轮每旋转一个刻度时,。

手轮进给轴选择开关,
⑶按手轮进给倍率开关,
第 5 页
第 6 页
1、数控系统控制按钮
2、CRT 显示器
3、MDI 键盘
按钮按下后,即被锁住。

解除的方法一般通过旋转解除。

第7 页
第8 页
第9 页
第10 页
生产实习课授课教案(尾页)
第11 页。

数控车基本操作

数控车基本操作

FANUC 0i数控车床基本操作【教学方式】:实训【教学时间】30分钟【教学目的】让学生掌握FANUC 0i数控车床的基本操作方法,并在操作过程中让学生了解操作数控车床时的注意事项。

【教学重点】:1、FANUC 0i数控系统操作面板的介绍;2、开、关机的操作;3、回参考点(机械回零);4、手动方式;5、手轮方式;6、MDI方式;7、编辑方式;【教学要求】通过讲解让学生知道FANUC 0i数控车床的基本操作方法,让学生上机操作进一步掌握FANUC 0i数控车床的基本操作方法。

【教学内容】安全生产的目的:安全生产是我们劳动者在生产劳动中的安全保障,它是我们的守护神!安全生产还要以人为本,我们人类是生产劳动的主角,安全生产是保护我们自身生命及财产安全的,因此,我们必须要遵守安全生产的一切规范。

安全操作基本要求:(1)严格遵守劳动纪律,不迟到、不早退,工作中不准打闹,坚守岗位。

(2)进入岗位前必须按规定穿戴好工作服装,不得穿戴带有危险隐患的服饰品,严禁戴手套操作机床。

(3)认真执行岗位责任制,严格遵守操作规程,不做与实习无关的事。

(4)非本岗操作者及维护使用人员,未经批准不得进入或触动数控机床及辅助设备。

(5)严格执行交接班制度,做好交接记录工作。

(6)放学前必须清理机床及数控车间,切断电源,关闭门窗等。

(7)定期维护和保养数控机床,保证机床正常运行。

(8)一旦发生事故,应立即关闭机床,采取相应措施防止事故扩大,保护现场并报告实习指导教师。

(9)为了正确合理地使用数控车床,减少其故障的发生率,经指导老师同意方可操作机床。

3、开机前注意事项:(1)操作人员必须熟悉该数控车床的基本性能和一般结构,禁止超性能使用.(2)机床通电前,先检查电压、气压、油压是否符合工作要求,机床导轨、机床防护罩顶部不允许放置工具、工件及其他杂物。

上述物品必须放在指定的工位器具上。

(3)机床开机时应遵循、手动、点动、自动的原则。

机床运行应遵循先低速、中速,再高速运行原则,其中低、中速运行时间不得少于3min。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

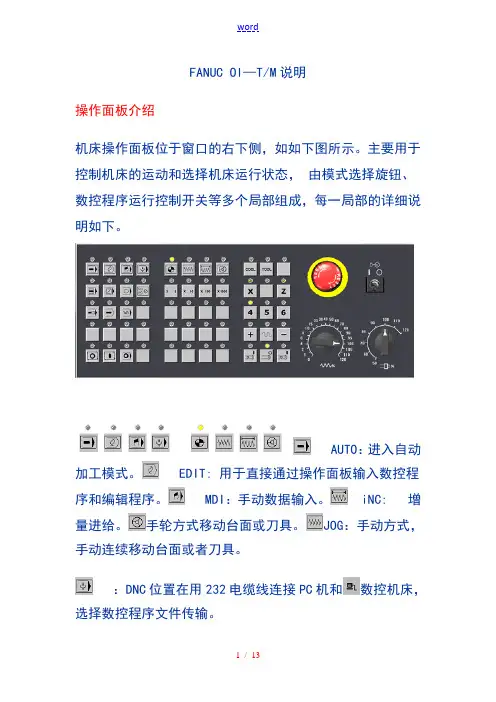

FANUC-0i数控系统操作面板和手动操作面板如图所示(1)MODE SELECT(方式选择开关):选择操作方式的开关,有以下几种方式。

①编辑(EDIT)编缉方式②自动(MEM或AUTO)存储运转方式(或称自动加工)③MDI MDI手动数据输入方式④手动(JOG)手动连续进给方式⑤手轮手动连续进给方式⑥快速快速进给方式⑦回零(REF或ZRN)手动返回参考点方式⑧ DNC 联机通信、计算机直接加工控制方式⑨示教示教方式操作步骤:1.手动回参考点手动回机床原点(参考点):将手动操作面板上的操作方式( MODE ) 开关置“REF.RETURN (回零)”档位,先将手动轴选择为Z轴,再按下“+”移动方向键,则Z轴将向参考点方向移动,一直至回零指示灯亮。

然后分别选择Y、X轴进行同样的操作。

2.工作台的手动调整工作台拖板的手动调整是采用方向按键通过产生触发脉冲的形式或使用手轮通过产生手摇脉冲的方式来实施的。

和手柄的粗调、微调一样,其手动调整也有两种方式。

(1)粗调:置操作方式开关为“JOG(手动连续进给)”方式档。

先选择要移动的轴,再按轴移动方向按钮,则刀具主轴相对于工作台向相应的方向连续移动,移动速度受“JOG FEEDRA TE”(快速倍率)旋钮的控制,移动距离受按压轴方向选择钮的时间的控制,即按即动,即松即停。

采用该方式无法进行精确的尺寸调整,当移动量大时可采用此方法。

(2)微调:本机床系统的微调需使用手轮来操作。

将方式开关置为“手轮”方式档。

再在手轮中选择移动轴和进给增量,按“逆正顺负”方向旋动手轮手柄,则刀具主轴相对于工作台向相应的方向移动,移动距离视进给增量档值和手轮刻度而定,手轮旋转360º,相当于100个刻度的对应值。

3.MDI 程序运行 (1)置手动操作面板上的方式开关于MDI 运行方式。

(2)按数控面板上的“PROG ”功能键。

屏幕显示如图所示。

当前各指令模态也可在此屏中查看出。

(3)在输入缓冲区输入一段程序指令,并以分号(EOB )结束,然后按INSERT (插入)键,程序内容即被加到番号为O0000的程序中。

本系统中MDI 方式可输入执行最多6行程序指令,而且在MDI 程序指令中可调用已经存储的子程序或宏程序。

MDI 程序在运行以前可编辑修改,但不能存储,运行完后程序内容即被清空。

若用M99作结束,则可重新运行该MDI 程序。

(4)程序输入完成后,按“循环启动”键即可实施MDI 运行方式。

4.程序输入及调试1).程序的检索和整理程序的检索是用于查询浏览当前系统存贮器内都存有哪些番号的程序,程序整理主要用于对系统内部程序的管理,如删除一些多余的程序。

(1)将手动操作面板上的工作方式开关置编辑(EDIT )或自动挡,按数控面板上的程序(PROG )键显示程序画面。

(2)输入地址“O ”和要检索的程序号,再按 [O SRH] 软键,检索到的程序号显示在屏幕的右上角,若没有找到该程序,即产生“071”的报警。

再按 [O SRH] 软键,即检索下一个程序。

在自动运行方式的程序屏幕下,按“►”软键,按“FL.SDL ”软键,再按“目录(DIR )”软键,即可列出当前存贮器内已存的所有程序。

(3)若要浏览某一番号程序(如O0001)的内容,可先键入该程序番号如“ O0001” 后,再按向下的光标键即可。

若如此操作产生“071”番号的报警,则表示该程序番号为空,还没有被使用。

(4)由于受存贮器的容量限制,当存贮的程序量达到某一程度时,必须删除一些已经加工过而不再需要的程序,以腾出足够的空间来装入新的加工程序。

否则将会在进行程序输入的中途就产生“070”番号的存贮范围不够的报警。

删除某一程序的方法是:在确保某一程序如“O0002”已不再需要保留的情况下,先键入该程序番号“ O0002” 后,再按删除(DELETE )键即可。

注意:若键入“O0010,O0020”后按“DELETE ”则将删除程序号从O0010到O0020之间的程序。

若键入“O-9999”后按“DELETE ”则将删除已存贮的所有程序,因此应小心使用。

2).程序输入与修改程序输入和修改操作同样也必须在编辑档方式下进行。

(1)用手工键入一个新程序① 先根据程序番号检索的结果,选定某一还没有被使用的程序番号作为待输程序番号(如 O0012),MDI 操作画页 程序显示画页键入该番号O0012 后按插入(INSERT)键,则该程序番号就自动出现在程序显示区,各具体的程序行就可在其后输入。

如图所示。

②将上述编程实例的程序顺次输入到机床数控装置中,可通过CRT 监控显示该程序。

注意每一程序段(行)间应用“;”(EOB键)分隔。

(2)调入已有的程序若要调入先前已存贮在存贮器内的程序进行编辑修改或运行,可先键入该程序的番号如“O0001”后再按向下的光标键,即可将该番号的程序作为当前加工程序。

(3)从PC机、软盘或纸带中输入程序在PC机中用通讯软件设置好传送端口及波特速率等参数,联接好通讯电缆,将欲输入的程序文件调入并作好输出准备,置机床端为“编辑”方式,按“PROG”功能键,再按下[操作] 软键,按“►”软键,输入欲存入的程序番号,如“O0013”,然后再按[READ]和[EXEC]软键,程序即被读入至存贮器内,同时在CRT 上显示出来。

如果不指定程序号,就会使用PC机、软盘或纸带中原有的程序番号;如果机床存贮器已有对应番号的程序,将出现“073”的报警。

(4)程序的编辑与修改①采用手工输入和修改程序时,所键入的地址数字等字符都是首先存放在键盘缓冲区内,此时若要修改可用退格键“CAN”来进行擦除重输,当一行程序数据输入无误后,可按“INSERT”或“ALTER”键以插入或改写的方式从缓冲区送到程序显示区(同时自动存贮),这时就不能再用“CAN”键来改动了。

②若要修改程序局部,可移光标至要修改处,再输入程序字,按“改写(ALTER)”键则将光标处的内容改为新输入的内容;按“插入(INSERT)”键则将新内容插入至光标所在程序字的后面;若要删除某一程序字,则可移光标至该程序字上再按“删除(DELET)”键。

本系统中程序的修改不能细致到某一个字符上,而是以某一个地址后跟一些数字(简称程序字)作为程序更改的最小单位。

③若要删除某一程序行,可移光标至该程序行的开始处,再按“;”+“DELET”,若按“Nxxxx”+“DELET”则将删除多个程序行。

3).程序的空运行调试空运行操作方法:将光标移至主程序开始处,或在编辑档方式下按复位(RESET)键使光标复位到程序头部,再置“MODE SELECT(工作方式)”为“自动(MEM或AUTO)”档,按下手动操作面板上的“DRY RUN(空运行)”开关至灯亮后,再按“CYCLE START (循环启动)”按钮,机床即开始以快进速度执行程序,由数控装置进行运算后送到伺服机构驱动机械工作台实施移动。

空运行时将无视程序中的进给速度而以快进的速度移动,并可通过“快速倍率”旋钮来调整。

有图形监控功能时,若需要观察图形轨迹,可按数控操作面板上的“GRAPH”功能键切换到图形显示画页。

六、注意事项:(1)回参考点时应先走Z轴,待提升到一定高度后再走向X、Y轴,以免碰撞刀、夹具;(2)启动系统后,必须用MDI执行M19实施主轴准停操作,尔后才可以进行换刀操作。

(3)手动或自动移动过程中若出现超程报警,必须转换到“手动”方式,然后按反方向轴移动按钮,退出超程位置,再按“RESET”复位键解除报警。
