风力发电测试实验

实验一风力发电机组运行实验

实验报告实验名称：________________ 课程名称：________________ 指导老师：________________ 专业：________________ 学号：________________ 姓名：________________实验一风力发电机组运行实验一．实验目的熟悉异步风电机组的工作原理及其并网过程，掌握风速波动时异步风电机组的输出特性和电网故障时异步风电机组的输出特性。

二．实验内容1. 搭建一个单机容量为1.5MW的异步风力发电系统，并实现其并网运行，电网由单机无穷大系统代替。

2．对该异步风力发电系统和单机无穷大系统中各个模块进行参数设置。

3．观察并记录风速波动时异步风电机组的输出特性和电网故障时异步风电机组的输出特性。

三．实验设备及仪器1．计算机。

2．MATLAB软件。

四．实验方法1．并网运行异步风电机组的系统结构基于普通感应发电机的异步风电机组，一般由风轮、轴系（包括低速轴LS、高速轴HS 和齿轮箱组成）、感应发电机等组成，如图1-1所示。

发电机转子通过轴系与风电机组风轮连接，而发电机定子回路与电网用交流线路连接。

这种类型的风电机组一旦起动，其风轮转速是不变的（取决于电网的系统频率），与风速无关。

在电力系统正常运行的情况下，风轮转速随感应发电机的滑差变化。

风电机在额定功率运行状态下，发电机滑差的变化范围为1%~2%,因此正常运行时风轮转速仅在很小范围内变化。

图1-1 基于普通感应发电机的异步风电机组2．并网运行异步风电机组的仿真模型搭建并网运行异步风电系统的仿真模型3．模块参数设置按照实验要求将Powergui、Three-Phase Source、Three-Phase Transformer(Two Windings)、Three-Phase PI Section Line、Three-Phase Fault、Three-Phase Transformer(Two Winding)1、Three-Phase V-I Measurement、风电机组模块、Bus Selector以及Step模块的参数设置好。

风力发电实验报告

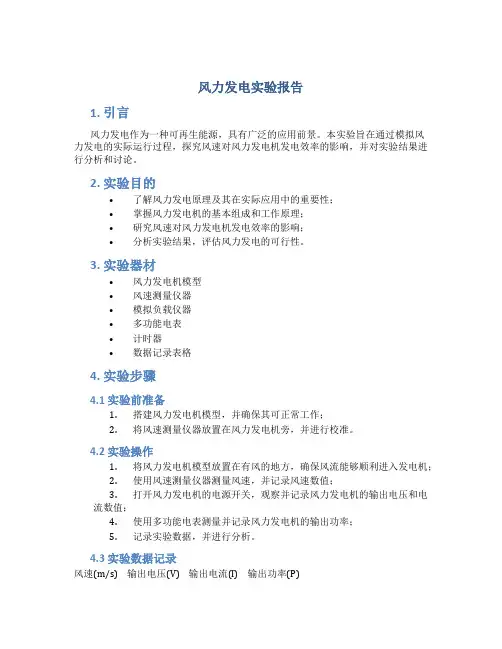

风力发电实验报告1. 引言风力发电作为一种可再生能源，具有广泛的应用前景。

本实验旨在通过模拟风力发电的实际运行过程，探究风速对风力发电机发电效率的影响，并对实验结果进行分析和讨论。

2. 实验目的•了解风力发电原理及其在实际应用中的重要性；•掌握风力发电机的基本组成和工作原理；•研究风速对风力发电机发电效率的影响；•分析实验结果，评估风力发电的可行性。

3. 实验器材•风力发电机模型•风速测量仪器•模拟负载仪器•多功能电表•计时器•数据记录表格4. 实验步骤4.1 实验前准备1.搭建风力发电机模型，并确保其可正常工作；2.将风速测量仪器放置在风力发电机旁，并进行校准。

4.2 实验操作1.将风力发电机模型放置在有风的地方，确保风流能够顺利进入发电机；2.使用风速测量仪器测量风速，并记录风速数值；3.打开风力发电机的电源开关，观察并记录风力发电机的输出电压和电流数值；4.使用多功能电表测量并记录风力发电机的输出功率；5.记录实验数据，并进行分析。

4.3 实验数据记录风速(m/s) 输出电压(V) 输出电流(I) 输出功率(P)2 5.6 0.8 4.483 6.8 1.2 8.164 7.5 1.6 125 8.2 2 16.45. 实验结果分析根据实验数据，我们可以得到以下结论：1.随着风速的增加，风力发电机的输出电压、电流和功率都呈现增加的趋势。

这是因为较高的风速可以提供更大的风能给发电机，从而增加发电机的输出功率。

2.风力发电机的输出功率与风速之间存在一定的非线性关系。

在低风速下，风力发电机的输出功率增长较为缓慢；而在一定的风速范围内，风力发电机的输出功率增长较快；当风速超过一定阈值后，风力发电机的输出功率增长逐渐趋于平稳。

3.风力发电机的输出功率受到多种因素的影响，如风轮叶片的设计、发电机的效率等。

本次实验中所使用的风力发电机模型可能存在一定的工艺不足，导致了实际输出功率与理论值之间的差异。

6. 结论通过本实验的模拟操作，我们探究了风速对风力发电机发电效率的影响。

风能发电特性测试实验报告

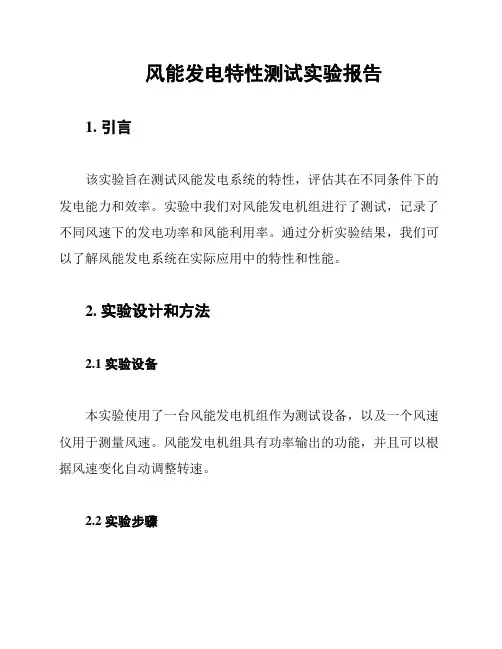

风能发电特性测试实验报告
1. 引言
该实验旨在测试风能发电系统的特性，评估其在不同条件下的发电能力和效率。

实验中我们对风能发电机组进行了测试，记录了不同风速下的发电功率和风能利用率。

通过分析实验结果，我们可以了解风能发电系统在实际应用中的特性和性能。

2. 实验设计和方法
2.1 实验设备
本实验使用了一台风能发电机组作为测试设备，以及一个风速仪用于测量风速。

风能发电机组具有功率输出的功能，并且可以根据风速变化自动调整转速。

2.2 实验步骤
1. 将风能发电机组放置在适合的位置，确保其能够正常受到风的吹拂。

2. 使用风速仪测量不同时间点的风速，记录测量结果。

3. 在不同风速下，记录风能发电机组的发电功率。

4. 根据测量结果计算风能发电机组的风能利用率。

3. 实验结果和分析
在实验过程中，我们记录了不同风速下的发电功率和风能利用率。

以下是实验结果的总结：
通过对实验结果的分析，我们可以得出以下结论：
1. 随着风速的增加，发电功率呈正相关性增加。

2. 随着风速的增加，风能利用率也呈正相关性增加。

3. 风能发电系统在较高风速下能够获得更高的发电效率。

4. 结论
在本实验中，我们通过测试风能发电系统的特性，获得了不同风速下的发电功率和风能利用率数据。

实验结果表明，风能发电系统具有较高的发电效率，并且能够根据风速变化自动调整转速，以实现最大化的风能利用。

这些发现对于进一步研究与应用风能发电技术具有重要意义。

5. 参考文献
[此处列出参考文献（如果有）]
以上为本次风能发电特性测试实验报告的内容。

新能源科学家风力发电研究实验总结

新能源科学家风力发电研究实验总结随着全球能源需求的不断增长和对传统化石燃料的限制，新能源的开发和利用变得愈发重要。

在各种可再生能源中，风能作为一种清洁、可再生、丰富的资源，具有巨大的潜力。

本文旨在总结我的风力发电研究实验，以期为未来的风能开发和利用提供有价值的参考。

一、实验目的本次实验的目的是通过设计搭建风力发电设备，并使用实验室模拟环境，对其发电性能进行测试和分析。

通过实验结果，研究风力发电设备的发电效率、稳定性以及其对环境的影响。

二、实验方法1. 设计与制作风力发电设备根据风能转换原理，设计并制作了一种垂直轴风力发电机。

选择合适的材料和工艺，按照设计图纸制作各个部件，并进行组装。

确保发电设备具备良好的结构稳定性和可靠性。

2. 实验环境与参数设置在实验室中设置了一个模拟风场，使用大型风扇模拟风的流动。

为了保证实验的准确性，控制实验环境的稳定性，我们设置了统一的风速和风向，并记录实验过程中的气温、湿度等参数。

3. 发电性能测试将风力发电设备放置在模拟风场中，调整风场的风速以模拟不同的风力情况。

通过专业的检测设备，测量和记录风力发电设备在不同风速下的输出电压、电流和功率等数据。

三、实验结果与分析通过对风力发电设备的测试和数据分析，我们得到了以下结论：1. 输出功率与风速关系实验结果表明，风力发电设备的输出功率与风速呈现正相关关系。

即随着风速的增加，设备的发电能力也相应增强。

并且，存在一个最佳工作风速范围，该范围内设备的发电效率最高。

2. 发电效率与叶片结构关系不同叶片结构对风力发电设备的发电效率有影响。

在实验中，我们设计了不同形状和材料的叶片进行对比测试。

结果显示，叶片的曲线设计和材料的选择对于提高风力发电设备的发电效率具有重要意义。

3. 环境影响与噪音控制风力发电设备在发电过程中会产生一定的环境影响，主要体现在噪音和对鸟类的影响。

通过实验数据分析，我们可以调整叶片的设计和转速等参数，以减小噪音的产生，从而降低对周围环境的影响。

风力发电测试实验
实验目的
1. 认识实验设备各个部件的意义，了解风力风电的基本原理；
2. 测量风力发电的主要参数。

3. 模拟用户电流和电压的测量。

4. 了解风速、螺旋浆转速、发动机感应电动势之间关系
二、实验设备
风力发电实训系统，型号：LL-F300 系统主要配套：风机、风机支架、风速、风向仪支架、模拟发电机、蓄电池组、实训平台等组成。

三、实验步骤
1. 检查各个设备是否有异常；
2. 连接所有的测量仪器；
3. 连接模拟用户；
4. 合闸实验，顺序：交流总开关开启-应急开关开启-交直流仪表开关打
记录表格
风速、螺旋浆转速、发动机感应电动势之间关系
发电机的启动风速为
四、实验讨论1?总结出风速、螺旋桨转速、发动机感应电动势之间的关系；2.考虑如何提高发电的功率。

注意事项：实验台面板部分测试孔有交流高压电源，实验过程中请勿用手触摸。

风力发电实验报告

风力发电实验报告一、实验目的本实验旨在了解风力发电技术的原理和方法，并通过实际操作，掌握风力发电的基本原理和实现方法。

二、实验器材1.风力发电机组2.轮毂3.电流计4.风速计三、实验原理风力发电利用自然风力产生的机械能驱动风力发电机组转动，产生电能。

风力发电机组包括轮毂和叶片，风力将叶片推动转动，转动的运动通过发电机转换成电能，最终输出。

四、实验步骤1.将风力发电机组固定在风力发电实验台上；2.调整发电机组的位置，使叶片能够正常转动，并与风量计相连；3.用风速计测量风的速度，并记录下来；4.打开发电机组的电源，观察风力转动机组的情况；5.将电流计与发电机连接，并记录读数；6.改变风速，重复步骤3~5，取一系列风速下的电流数值。

五、实验结果分析根据实验记录的数据，可以绘制出风速与电流的关系图。

在低风速下，电流较低；随着风速的增加，电流逐渐增大。

当风速达到一定值时，电流达到最大值，继续增大风速，电流开始下降。

通过实验，可以发现风速和电流之间存在一定的线性关系。

六、实验总结通过本次实验，我们了解了风力发电的基本原理和实现方法，并通过实际操作，掌握了风力发电的步骤和技巧。

实验结果表明，在一定范围内，风速和电流之间存在一定的线性关系。

本实验对于风力发电技术的研究和应用有一定的参考价值。

七、实验改进方向在实验过程中，由于实验条件和设备的限制，可能存在一定的误差。

未来可以考虑使用更精准的仪器和设备进行实验，以提高实验的准确性和可靠性。

此外，还可以对不同叶片形状、轮毂尺寸等参数进行实验研究，以探索如何提高风力发电的效率和稳定性。

风力发电实验报告

风力发电实验报告风力发电实验报告一、引言近年来，随着环境保护意识的增强和对可再生能源的需求不断增加，风力发电作为一种清洁、可持续的能源形式备受关注。

本实验旨在通过模拟风力发电装置，探究风力对发电效率的影响，以及优化设计的可能性。

二、实验设计与方法本实验采用简易的风力发电装置，包括风车、发电机和电池。

风车由三片叶片组成，叶片材料为轻质塑料，可以旋转。

发电机通过风车的旋转产生电能，将电能储存到电池中。

在实验过程中，我们将风力发电装置放置在风速相对较大的地区，以确保风力的充分利用。

同时，我们还测量了不同风速下的转速、电压和电流，以评估风力发电的效率和稳定性。

三、实验结果与分析通过实验测量，我们得到了不同风速下的转速、电压和电流数据。

根据这些数据，我们可以计算出风力发电装置的输出功率和效率。

在低风速下，风力发电装置的转速较低，电压和电流也相对较小。

这是因为风力不足以充分推动风车旋转，从而无法产生足够的电能。

然而，随着风速的增加，风力对风车的作用力也增大，转速、电压和电流逐渐增加。

在适当的风速范围内，风力发电装置可以实现较高的输出功率和效率。

此外，我们还注意到，当风速过大时，风力发电装置的输出功率并不随之增加，甚至会出现下降的趋势。

这是因为在过大的风速下，风车受到的风力过于强大，导致风车转速过快，超过了发电机的额定转速。

这时，发电机无法正常工作，无法将风能转化为电能，从而导致输出功率下降。

基于以上实验结果和分析，我们可以得出结论：风力发电装置的输出功率和效率与风速密切相关，但存在一个最佳风速范围。

在此范围内，风力发电装置可以实现较高的发电效率和稳定的输出功率。

因此，在实际应用中，我们应该根据当地的风速情况，合理设计和调整风力发电装置，以获得最佳的发电效果。

四、优化设计与展望在实验过程中，我们发现风力发电装置的效率和稳定性受到风速的影响。

因此，我们可以通过优化设计来提高风力发电的效率。

首先，我们可以改进风车的叶片设计，以增加叶片的承受风力面积，提高风车的推力。

小型风力发电机的外特性测试实验

的直流式风洞，验段采用圆形截面，实动力段采用多风机提供动力，风流通过蜂窝器后大大改善了风流效果并提高了可靠性。数据采集系统在通过工业控制数据采集卡对风速、力发电机转速、出电压、风输电流等进行数据采集和处理。通过对某小型风力发电机进行测试的结果表明，平台可满足测试小型风机外特性的实验要求，学生理解新能源利用和知识拓展有很大的帮助。对关键词：能源；流式风洞；据采集系统；型风力发电机新直数小中图分类号：ＴＭ３５１文献标识码：Ａ文章编号：０８０８（０１０ —０００１０ —６６２１）１０６ —４
（．ｈｎａｉｎｉｅｓｔＳａｎａ０２０，ｉａ；２ＳａｎａＤｉｎｉＵｎｖｒｉｙ，Ｓａｇｈｉ２０４Ｃｎ１ＳａｇｈｉＪａｏＴｏｇＵｎｖｒｉｙ，ｈｇｈｉ２０４Ｃｈｎ．ｈｇｈｉａｊｉｅｓｔｈｎａ０２０，ｈｉａ
ｐｌｔｏｍａｅｅｔｎｇｒｑｅｔｏｍａｌｗｉｄｔｂｎｅｃａａｔｒｓｉｓａｆｒｃｎｍｅｔｔｓｉｅｕｓｆｓｌｎｕｒｉｈｒｃｅｉｔｃ，ｗｈｉｈｈｅｐｔｄｎｔｏｕｅｓａｃｌｓｓｕｅｓｔｎｄｒｔｎｄ
ＴｈｍａｌＷｉｄＴｕｂｎｅＣｈｒｃｅｉｔｃｓｅＳｌｎｒｉａａｔｒｓｉｓＴｅｔ

风力发电实验指导详解

max
Pmax
1 2
SV13
16 27
0.593
(12)
风力机的实际风能利用系数（功率系数）CP 定义为风力机实际输出功率与流过风轮截面 S 的风能之比。 CP 随风力机的叶片型式及工作状态而变，并且总是小于贝兹极限，商品风机工作时，CP 一般在 0.4 左右。
风力机实际的功率输出为：
P
1 2
图 2 表示某风轮叶尖速比与功率系数 CP 的关系， 0.1
由图可见在一定的叶尖速比下，风轮获得最高的
风能利用率。
0
2
4
6
8
对于同一风轮，在额定风速内的任何风速，
叶尖速比与功率系数的关系都是一致的。
图 2 风轮叶尖速比与功率系数 CP 关系
不同翼型或叶片数的风轮，CP 曲线的形状不一样，CP 最大值与最大值对应的 λ 值也不一样。叶尖速比在风力发电机组的设计与功率控制过程中都是重要参数。
3. 恒速恒频发电机
恒速恒频机组一般采用感应发电机，感应发电机又称异步发电机，它是利用定子绕组中 3 相交流电产
生的旋转磁场与转子绕组内的感应电流相互作用而工作的。运行时定子直接接外电网，转子不需外加励
磁。转子以超过同步速 3%～5%的转速运行，定子旋转磁场在转子绕组中感应出频率为 f1 的感应电流，（5）式中 f1 的前面取负号。当转子转速略有变化时，f1 的频率随之改变，而输出电流频率始终与电网频率一致，无需加以调节。
1
P
1 2
mV12
பைடு நூலகம்
1 2
SV13
(1)
空气的动能与风速的立方成正比。
（1）式中为空气密度，由气体状态方程，密度与气压 p，绝对温度 T 的关系为：

风力发电机组实验报告单

风力发电机组实验报告单
摘要
本实验旨在检验风电发电机组的性能特征，以及风力发电系统在风速
变化时的响应情况。

实验采用橡胶轮测风仪和发电机组组装而成的气动模
拟实体，模拟风电发电机组的运行状况，并捕获实体输出功率的实时变化。

实验结果表明，随着风速的变化，发电机组的最大输出功率也随之增大，
吸力、发力转速也有所增加，从而验证风电发电机组的性能特征。

关键词：风力发电；发电机组；气动模拟
1、引言
随着现代人类不断的发展，能源是社会发展进程中必不可少的因素。

风力发电作为一种新型的可再生能源，在节省石油、减少温室气体排放等
方面发挥着重要作用。

风力发电的发电机组是风力发电系统最核心的部件，它负责把风能转换为可以用来发电的电能，其运行性能对风力发电至关重要。

本实验旨在检验风电发电机组的性能特征，以及风力发电系统在风速
变化时的响应情况。

实验结果将为研究者更好地了解风力发电系统的工作
原理和发电机组的性能特征提供参考。

2、试验系统
本实验采用橡胶轮测风仪和发电机组组装而成的气动模拟实体，模拟
风电发电机组的运行状况，并捕获实体输出功率的实时变化。

风力发电系统实验

风⼒发电系统实验四川⼤学电⽓信息学院课程题⽬：风⼒发电系统实验专业班级：电⼒108班姓名：郭焱林孟庆伦王飞鹏杜越梁政学号：1143031056 1143031208 11430312281143031227 1143031247第⼆章风⼒发电系统实验§ 2.1 风⼒发电实验2.1.1 风⼒发电机调速⼀、实验类别/学时验证/2 学时⼆、实验⽬的1．掌握永磁发电机、永磁变频电机、变频调速器⼯作原理，以及模拟风⼒发电过程中，它们之间的机械、电磁关系。

2. 掌握变频器使⽤⽅法。

三、实验原理同步发电机是⽬前使⽤最多的⼀种发电机。

同步发电机的定⼦与异步发电机相同，由定⼦铁⼼和三相定⼦绕组组成；转⼦由转⼦铁⼼、转⼦绕组(即励磁绕组)、集电环和转⼦轴等组成,转⼦上的励磁绕组经集电环、电刷与直流电源相连，通以直流励磁电流来建⽴磁场。

为了便于起动，磁极上⼀般还装有笼型起动绕组。

同步发电机结构如图 2-1 所⽰。

图2-1 同步发电机结构图2-2 同步发电机转⼦结构a) 隐极式b) 凸极式同步发电机的转⼦有凸极式和隐极式两种，其结构如图 2-2 所⽰。

隐极式的同步发电机转⼦呈圆柱体状，其定、转⼦之间的⽓隙均匀，励磁绕组为分布绕组，分布在转⼦表⾯的槽内。

凸极式转⼦具有明显的磁极，绕在磁极上的励磁绕组为集中绕组，定、转⼦间的⽓隙不均匀。

凸极式同步发电机结构简单、制造⽅便，⼀般⽤于低速发电场合；隐极式的同步发电机结构均匀对称，转⼦机械强度⾼，可⽤于⾼速发电。

⼤型风⼒发电机组⼀般采⽤隐极式同步发电机。

同步发电机的励磁系统⼀般分为两类：⼀类⽤直流发电机作为励磁电源的直流励磁系统，另⼀类⽤整流装置将交流变成直流后供给励磁的整流励磁系统。

发电机容量⼤时,⼀般采⽤整流励磁系统。

同步发电机在风⼒机的拖动下，转⼦(含磁极)以转速 n 旋转，旋转的转⼦磁场切割定⼦上的三相对称绕组，在定⼦绕组中产⽣频率为 f1 的三相对称的感应电动势和电流输出，从⽽将机械能转化为电能。

风电机组实验报告

风电机组实验报告1. 引言本实验旨在研究风电机组的发电效率和功率曲线，通过对实验数据的收集和分析，评估风电机组的发电性能和稳定性。

该实验对于提高风电机组的设计和运行效率具有重要意义。

2. 实验方法2.1 实验设备和材料本实验使用的风电机组为型号为X-100的风力发电机组。

实验过程中使用的材料包括电流表、电压表、风速计以及数据采集器等。

2.2 实验步骤1. 将风电机组置于开阔的室外场地，并确保通风畅通。

2. 风速计测量风速，记录风速数据。

3. 将电流表和电压表连接至风电机组的输出端口，记录电流和电压数据。

4. 使用数据采集器收集上述数据，并存储于计算机中。

5. 对实验数据进行分析和处理，绘制功率曲线和发电效率曲线。

6. 结束实验，整理实验设备和材料。

3. 实验结果与分析3.1 风速与功率关系分析通过对风速与功率数据的分析，绘制出风电机组的功率曲线。

根据实验数据可得出如下结论：- 随着风速的增加，风电机组的发电功率呈现出先增加后趋于稳定的趋势。

- 在某一特定风速下，风电机组的发电功率达到最大值，此时为风电机组的额定工作风速。

- 超过额定工作风速后，风电机组的发电功率不再显著增加，甚至有可能出现功率下降的情况。

3.2 发电效率分析通过对电流、电压和风速数据的综合分析，计算出风电机组在不同工作条件下的发电效率。

根据实验数据可得出如下结论：- 风电机组的发电效率随着风速的增加而提高。

- 额定工作风速下，风电机组的发电效率达到最大值。

- 超过额定工作风速后，风电机组的发电效率会逐渐下降，直至无法正常工作。

4. 结论通过本实验的数据分析和结果展示，得出以下结论：- 风电机组的发电功率与风速之间存在一定的相关性。

- 风电机组的发电效率随着风速的增加而提高，但在超过额定工作范围后会逐渐下降。

- 风电机组的额定工作风速是其发电功率和发电效率的关键参数。

5. 建议和改进为进一步提高风电机组的发电效率和稳定性，以下一些建议可供参考：1. 优化风电机组的叶片设计，提高在低风速下的输出功率。

风力发电科学实验原理

风力发电科学实验原理一、引言风力发电是利用风能将其转化为电能的一种可再生能源技术，其实验原理是通过风力驱动涡轮机，再将涡轮机的转动力转化为电能。

本文将详细介绍风力发电科学实验的原理。

二、实验设备1. 风力涡轮机：由塔架、涡轮叶片和发电机组成。

涡轮叶片的材料通常是轻质金属或复合材料，具有较好的抗风性能。

2. 发电机：将涡轮机转动的力转化为电能。

通常采用的是同步发电机，其转速与电网的频率同步。

3. 变频器：将风力涡轮机产生的交流电转化为与电网频率一致的交流电。

三、实验原理1. 风力驱动涡轮机风力发电实验的第一步是利用风力驱动涡轮机。

当风吹过涡轮叶片时，叶片受到气流的冲击，产生转动力。

涡轮机的塔架起到支撑和稳定涡轮机的作用。

涡轮机的转动速度与风速和叶片的设计有关。

2. 发电机转化为电能涡轮机转动的力通过轴传递给发电机，发电机将机械能转化为电能。

发电机内部通常由永磁体和线圈组成。

当涡轮机转动时，永磁体与线圈之间的磁场发生变化，产生感应电流，进而产生电能。

3. 变频器转化为交流电风力涡轮机产生的电能是交流电，但其频率与电网的频率可能不一致。

为了将风力发电的电能与电网连接，需要使用变频器将风力涡轮机产生的交流电转化为与电网频率一致的交流电。

变频器通过改变电能的频率，使其与电网频率匹配，从而实现电能的输送。

四、实验步骤1. 搭建风力涡轮机装置：安装涡轮叶片和塔架，确保涡轮机可以自由转动。

2. 连接发电机：将发电机与涡轮机的轴连接，确保涡轮机转动时可以带动发电机转动。

3. 连接变频器：将发电机与变频器连接，确保风力发电的交流电能可以被变频器转化为与电网频率一致的交流电。

4. 连接电网：将变频器的输出与电网连接，将风力发电的电能输送到电网中。

五、实验注意事项1. 实验地点选择：风力发电实验需要在通风良好的地方进行，以提高实验效果。

2. 风力条件：风力发电的效果与风速直接相关，因此实验时需选择适宜的风速进行测试。

3. 安全措施：实验操作时需注意安全，避免发生意外事故。

利用风力发电操作实验探究风力机的工作原理

利用风力发电操作实验探究风力机的工作原理随着时代的发展和资源的紧缺，利用新型能源已成为人们热议的话题。

风力发电作为可以被广泛应用的新型能源之一，在如今的社会生活中显得越来越重要。

风力机作为风力发电的核心部件，其有效地转换风能为电能，依靠其工作原理实现了电能的有效存储和应用。

本文将从利用风力发电操作实验探究风力机的工作原理这一角度来阐述风力机的工作原理及其应用。

一、实验原理利用风力发电操作实验探究风力机的工作原理，主要是进行机械风力和电能转换的实验，即将风能转换为电能。

此实验原理主要是基于风力机利用机械能驱动机电转换器，将机械能转化为电能，电能则通过电网输送至使用地点。

二、实验材料利用风力发电操作实验探究风力机的工作原理，需要准备实验所需的器材和材料。

主要包括风力机、电池、乘法器、电线、电阻和电动机等。

其中风力机是实验的主要部件，在实验过程中所受的风速将直接影响风力机的输出功率。

三、实验步骤实验操作过程中，需要注意安全问题。

为了减少安全隐患，实验操作前应征得专业人士的指导。

1.连接电路首先应将电池、乘法器、电线、电阻和电动机等元器件连接好，搭建好所需的电路板，确保电路安全可靠，并确保设备的接线没有问题。

2.使风力机转动连接好电路后，接着要组装并安装好风力机，使其转动。

在实验操作过程中，应注意风力机的转速、方向和叶片的数量等因素对风力机性能的影响。

3.观测实验数据随着风力机的转动，电动机将会输出电能，并将其储存在电池中。

此时可以观测风力机的输出功率和转速等性能参数，并将数据记录在记录表中做出评价。

四、实验结果和分析在完成实验后，我们可以得到一组实验数据。

这些数据包含了风力机电源、转速和输出功率等关键参数的记录。

在数据分析过程中，可以通过绘制曲线图或使用统计学分析工具来分析数据。

通过分析数据可以得出以下结论：1.风力机的输出功率与风速成正比，即风速越大，风力机的输出功率越高。

2.风力机的旋转方向会影响机器的性能表现。

风力发电机的风向适应性测试报告

风力发电机的风向适应性测试报告报告名称：风力发电机的风向适应性测试报告摘要：本报告从风向对风力发电机转速和功率输出的影响出发，设计并进行了一项风向适应性测试。

测试过程中，分别采用不同的风向角度，记录了转速和功率输出的数据。

结果表明，在一定的范围内，风向角度对风力发电机的转速和功率输出存在较大的影响，当风向角度在正对风轮的方向时，输出最大，反之，输出最小。

一、测试原理风力发电机是依靠风能做功而运行的，而风向则决定了风力发电机获得多少风能。

在实际的使用中，由于风向的不同，风力发电机转速和功率输出也不同。

因此，为了更好的利用风能，我们需要对风向角度对风力发电机的转速和功率输出进行测试。

二、测试方法1.测试设备准备本次测试采用了一台100kW的风力发电机作为被测试对象，测试设备包括测速仪和负载仪，其中，测速仪用于记录转速，负载仪用于记录功率输出。

2.测试流程将风力发电机置于开阔地带，确保周围无遮挡物。

测试过程中，先将转子调整至正对风向，记录此时的转速和功率输出，然后依次将转子转动30度、60度、90度、120度、150度、180度、210度、240度、270度、300度和330度，记录每个角度时的转速和功率输出。

3.数据处理将测试数据导入计算机，通过分析转速和功率输出随角度变化的趋势，得出风力发电机风向适应性的结果。

三、测试结果通过上述测试，我们得到了以下结果：1.风向角度对风力发电机的转速和功率输出均有影响。

2.在角度为0度即正对风轮时，风力发电机输出最大，此时转速为840r/min，功率输出为100kW。

3.当角度为180度即与风轮反向时，风力发电机输出最小，此时转速为360r/min，功率输出为25kW。

4.转速和功率输出在角度为0至90度和270度至360度时，较为稳定，波动范围较小；而在角度为90至270度时，波动范围较大。

四、结论从上述结果可以看出，在一定的范围内，风向角度对风力发电机的转速和功率输出存在着明显的影响。

永磁直驱风力发电实验报告

实验一永磁同步风力发电系统接线实验一、实验目的1.掌握永磁同步风力发电系统的基本结构及组成；2.掌握永磁同步风力发电实验系统各部分间的接线。

二、实验原理1.永磁同步风力发电系统的结构及组成永磁步风力发电系统主要由模拟风力发电机、双向变流器、电网以及电量监视仪表等部分组成。

系统组成及控制原理框图如图1-1所示。

机侧变流器网侧变流器图1-1永磁同步风力发电系统原理框图2.模拟风力发电机模拟风力发电机即永磁直驱风力发电机组，包括风力机及永磁同步发电机、和增量编码器等组成，其中风力机由三相异步变频调速电动机组成，其由单独地变频控制转动，来模拟风力机转动，如图1-2所示。

另外，图1-3中的永磁直驱风力发电模拟系统控制柜里面包含三相变频器，是控制三相异步变频调速电机转动，模拟风机带动永磁同步电机转动发电，风力机的定子接线端接到该控制柜。

图1-4中的直驱永磁风力发电机组变频柜里面包含机侧变流器和网侧变流器，是对永磁同步发电机发出的电进行PWM整流和逆变，增量编码器的A、A_、B、B_、Z、Z_信号输出端，以及永磁同步电机的定子输出端都要接到该控制柜。

直驱永磁风力发电机组变频柜的输出端接到电网上，如图1-2所示。

增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增图1-2 永磁直驱发电机组结构图图1-3 永磁直驱风力发电模拟系统控制柜机侧控制板网侧控制板增量式编码器输入接口图1-4 永磁直驱风力发电机组变频柜图1-5 电网接入端口三、实验内容及步骤1. 实验准备实验前请仔细阅读系统的安全操作说明及系统相关的使用说明书，识别并准备完成实验开始前所需的器件。

2. 实验步骤1）将机组中三相异步变频调速电动机的定子输入三相线接到永磁直驱风力发电模拟系统控制柜的U ，V ，W 端子上，注意变频器输出相序和风力机的定子输出相序一致。

2）将机组中增量式编码器输出端口的A 、A _、B 、B _、Z 、Z _信号输出端口接到永磁直驱风力发电机组变频柜的机侧控制板上对应的增量式编码器输入接口。

风力发电试验

实验一：风力发电机组的建模与仿真姓名：郝培臣学号：K031241843一、实验目的:1.掌握风力发电机组MATLAB风速模型的建立实现方法；2.掌握风力发电机组风力机及传动系统建模实现方法；3.掌握风力发电机组发电机和变桨距模型建立方法；二、实验内容:利用MATLAB/Simulink建立风力发电机组中风速、风力机、传动系统、发电机、变桨距系统各部分仿真模型，并建立整个风力发电机组的模型，从而进行仿真研究。

三、实验原理：1.风速模型的建立自然风的时空模型由基本风速Vb、阵风风速Vg、渐变风速Vr 和噪声风速Vn。

即模拟风速模型为：V=Vb+Vg+Vr+Vn1.1基本风Vb=8m/s，1.2阵风Vg式中其中中，阵风开始时间为 3 秒，阵风终止时间为 9 秒，阵风周期为 6 秒，阵风最大值为 6m/s。

1.3渐变风Vr式中1.4噪声风速 Vn选择一个随机噪声模块就可以。

1.5自然风模型是由以上模型相加得到2.风力机模型的建立2.1 Cp、Ct的搭建2.2 风力机模型3.传动系统模型的建立4.发电机模型的建立5.整体模型四、实验结果与分析：1. 基本风模型输出的基本风风速曲线，由于设计中Vb=8m/s，所以其曲线最终维持在8 m/s，其曲线为:2. 阵风风速曲线，阵风开始时间为 3 秒，阵风终止时间为 9 秒，阵风周期为 6 秒，阵风最大值为 6m/s。

渐变风风速曲线，开始时间为4s，终止时间为11s，最大值为10m/s3 自然风模拟曲线4.风力机模型输出功率Ps与转矩曲线Tr5.传动系统系统输入为风轮转矩和发电机反扭矩，输出为风轮转速w。

发电机模型输入为发电机转子的转速和电压，输出为发电机的反扭矩Te。

两者的输出曲线为：五、实验心得在仿真中，可以看出，在没有控制策略的情况下，风轮机和发电机的输出功率与额定功率有所偏差，有时候发电效率比较低，风能利用系数低，造成了风能的极大浪费，为了保证设备安全运行，一种最优控制策略必不可少。
