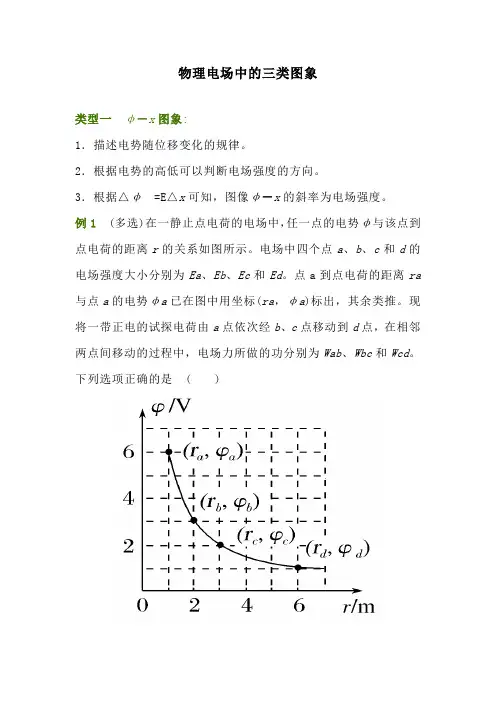

物理电场中的三类图象类型一φ-x图象:1.描述电势随位移变化的规律。

2.根据电势的高低可以判断电场强度的方向。

3.根据△φ=E△x可知,图像φ-x的斜率为电场强度。

例1(多选)在一静止点电荷的电场中,任一点的电势φ与该点到点电荷的距离r的关系如图所示。

电场中四个点a、b、c和d的电场强度大小分别为Ea、Eb、Ec和Ed。

点a到点电荷的距离ra 与点a的电势φa已在图中用坐标(ra,φa)标出,其余类推。

现将一带正电的试探电荷由a点依次经b、c点移动到d点,在相邻两点间移动的过程中,电场力所做的功分别为Wab、Wbc和Wcd。

下列选项正确的是( )A.Ea∶Eb=4∶1B.Ec∶Ed=2∶1C.Wab∶Wbc=3∶1D.Wbc∶Wcd=1∶3易错点:(1)不能准确识图,没有明确各点间距的关系。

(2)没有及时联想到点电荷电场中场强与距离关系。

(3)不能灵活应用电场中的功能关系。

针对训练1 (多选)在x轴上有两个点电荷q1、q2,其静电场的电势φ在x轴上分布如图所示。

下列说法正确的有( )A.q1和q2带有异种电荷B.x1处的电场强度为零C.负电荷从x1移到x2,电势能减小D.负电荷从x1移到x2,受到的电场力增大解析由x1处电势为零可知,两点电荷q1和q2带有异种电荷,选项A 正确;在φ-x图象中,图象切线的斜率表示电场强度,则x1处的电场强度不为零,选项B错误;且有x1到x2电场强度逐渐减小,负电荷受到的电场力逐渐减小,选项D错误;由E p=φq可知,负电荷在电势高处的电势能低,负电荷从x1移到x2,电势能减小,选项C正确。

答案 AC类型二E-x图象1.描述电场强度随位移变化的规律。

2.场强E正负表示场强的方向。

3.图线与x轴围成的“面积”表示电势差。

例2(多选)静电场在x轴上的场强E随x的变化关系如图所示,x 轴正向为场强正方向,带正电的点电荷沿x轴运动,则点电荷( )A.在x2和x4处电势能相等B.由x1运动到x3的过程中电势能增大C.由x1运动到x4的过程中电场力先增大后减小D.由x1运动到x4的过程中电场力先减小后增大解析由题图可知,x1到x4场强先变大,再变小,则点电荷受到的电场力先增大后减小,C正确,D错误;由x1到x3及由x2到x4过程中,电场力做负功,电势能增大,知A错误,B正确。

理解静电力和电场强度

理解静电力和电场强度

分析电场力:电场线可以分析电 场力对带电粒子的作用,从而预 测带电粒子的运动轨迹
电场线的绘制方法
确定电荷的位 置和性质
确定电场线的 方向
确定电场线的 疏密程度
绘制电场线, 注意线条的连 续性和对称性
静电场的性质
静电场:由静止电荷产生的电场
静电场的定义
电场线:描述电场强度的方向和 强弱的曲线
添加标题
静电喷涂:利用 静电吸附油漆, 用于汽车、家具 等物品的喷涂
静电植绒:利用 静电吸附绒毛, 用于纺织品、玩 具等物品的植绒 处理
电场强度
电场强度定义
单位:伏特/米(V/m)
电场强度与电荷受力:电场 强度越大,电荷受到的电场
力越大
电场强度:表示电场中电场 力的大小和方向的物理量
电场强度与电势差:电场强 度与电势差成正比,电势差
添加标题
添加标题
添加标题
电场强度:表示电场强弱的物理 量
电场力:电场对电荷的作用力, 与电场强度和电荷量成正比
静电场的特性
静电场是静止的电荷产生的电场 静电场的强度与电荷的电量成正比,与距离的平方成反比 静电场中的电场线是从正电荷出发,到负电荷终止 静电场中的电场强度方向与电场线方向相同,大小与电场线密度成正比
静电场的形成原因
电荷的积累:当 电荷在物体表面 或内部积累到一 定程度时,会产 生静电场。
电荷的分布:电 荷在物体表面的 分布不均匀,也 会导致转移到另一个物 体时,也会产生 静电场。
电荷的极化:当 电荷在物体内部 极化时,也会产 生静电场。
静电场的测量方法
电场线
电场线的定义
电场线是描述电场强度的 一种方法
电场线是虚拟的,实际上 不存在

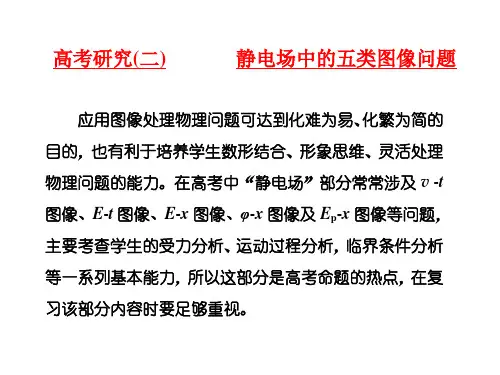

高考研究(二)静电场中的五类图像问题
