车身主断面及主断面范例简介
车身主断面设计方法
P5
三、车身主断面设计流程
3 车身主断面的设计流程
此断面剖的是发动机盖与前保险杠在Y0处的断面（如图23）。
图23
P18
五、典型车身主断面详解
5.1.1 主断面相关信息
此断面中主要应该体现以下信息： ①机盖锁的布置及啮合点的确定； ②前保险杠与发动机盖外板的分缝间隙； ③外部凸出物法规的校核； ④低速碰撞头部撞击部位的校核（根据客户要求是否考虑行人保护）； ⑤防噪音密封条的安装位置及结构； ⑥发动机盖过关（Over Run）间隙的校核； ⑦冷凝器和散热器的安装形式； ⑧发动机盖缓冲块的安装结构； ⑨发动机盖二级开启时操作空间的校核等。
图15 行李厢前端密封条 图16 行李厢下端密封条 图17 行李厢两侧密封条
P15
四、车身主断面基本设计要素
4.6 灌胶结构及相关参数的定义
灌胶结构是主断面要表达的重要内容之一，结构件之间的灌胶结构的主 要作用是密封、减震、防腐、提高被支撑件的刚度等作用。图18是前车门窗 台外加强板灌胶结构；图19是前车门防撞梁灌胶结构。
①下车身结构尽可能不动，因下车身结构对整车性能很大，通常需大量试验手段和实 际使用，不断改进加以完善，才能开发出性能良好、安全可靠的成熟平台，如果妄加修改 对整车性能影响很大；底盘系统尽量借用，道理与下车身一样。
②选择车身碰撞等级、档次、尺寸大小、造型风格类似的、市场反映良好的车型为标 杆车型，这样会具有很高的参考性。
汽车车身主断面知识介绍
content
车身主断面简介 车身主断面建立 车身主断面设计 车身主断面内容 车身主断面位置及代号 CATIA中断面图制作
2
一、车身主断面简介
车身主断面（Sections of Body） 能够表达结构配合关系、用来指导结构设计工作的二维图，它能体现出部件 的焊装关系、关键尺寸要素、公差设计、工艺合理性等诸多设计要素，是控 制车身设计品质的关键内容。
7
四、主断面内容
主断面的主要内容 u车身结构方案 u焊接件或安装件（包括白车身、车身附件、内饰件、外饰件、灯具等）之 间的安装方式和配合关系 u开闭件的铰链结构、安装结构、配合间隙和极限开合角度 u焊接边的结合宽度 u包边的间隙和宽度 u与内、外造型面有关的各种分缝间隙和段差 u密封结构及配合间隙 u玻璃倒安装止口的高度尺寸和沿表面方向的尺寸（圆整到0.5的倍数）
设计工作主要内容 样车测量、扫描 根据点云逆向设计（参考）主断面 根据项目输入条件，结合正向设计理念，建立二维主断面 根据造型变动修改主断面 与数模进行符合性检查，保持两者统一
3
二、车身主断面建立
主断面设计，在车身设计中分三个阶段控制车身设计品质 ——主断面建立 第一阶段在参考样车拆解过程中结合测量的点云、公司数据库、车身部
SL18
SL19 SL20 SL21 SL22 SL23 SL24 SL25 SL26 SL27 SL28 SL29 SL30
左侧前车门上边梁 左侧后车门上边梁
左侧前车门槛
左侧后车门槛 左侧发动机舱上梁（铰链） 左侧翼子板上固定点 左侧侧围与后背门 左侧前内、外轮罩 左侧后内、外轮罩 左侧后组合尾灯 左侧后保险杠、后侧围 左侧外后视镜座 左前大灯、翼子板 左前大灯、发动机盖、前保险杠 加油口
汽车断面

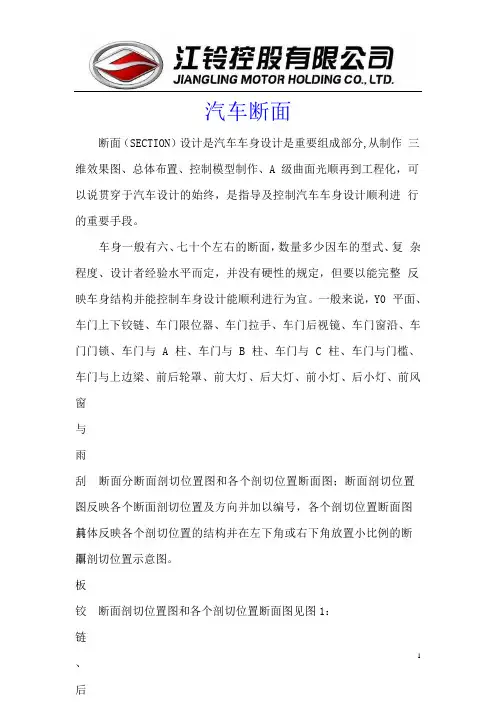

汽车断面断面（SECTION）设计是汽车车身设计是重要组成部分,从制作三维效果图、总体布置、控制模型制作、A级曲面光顺再到工程化，可以说贯穿于汽车设计的始终，是指导及控制汽车车身设计顺利进行的重要手段。
车身一般有六、七十个左右的断面，数量多少因车的型式、复杂程度、设计者经验水平而定，并没有硬性的规定，但要以能完整反映车身结构并能控制车身设计能顺利进行为宜。
一般来说，Y0平面、车门上下铰链、车门限位器、车门拉手、车门后视镜、车门窗沿、车门门锁、车门与A柱、车门与B柱、车门与C柱、车门与门槛、车门与上边梁、前后轮罩、前大灯、后大灯、前小灯、后小灯、前风窗与雨刮、前罩板铰链断面分断面剖切位置图和各个剖切位置断面图；断面剖切位置图反映各个断面剖切位置及方向并加以编号，各个剖切位置断面图具体反映各个剖切位置的结构并在左下角或右下角放置小比例的断面剖切位置示意图。
断面剖切位置图和各个剖切位置断面图见图1：图1：断面剖切位置图图2：车门与B柱断面断面设计分前期断面草图和后期主断面，前期断面草图主要是为总体布置、造型（三维造型和油泥模型制作）和结构方案设计服务的，这时候的断面可以是手绘的草图。
前期断面草图随着模型制作的深入和A级曲面的建立，经过不断完善形成后期精确主断面。
后期精确主断面主要是为指导工程化设计的，这时候的断面必须是在汽车坐标系中布置到位的精确断面图。
前期断面草图主要反映零部件的装配关系、分缝间隙、段差、零部件的外形尺寸和设计控制点。
见图三：图3此图主要反映窗框、侧围内外板、中门上滑轨、顶盖及雨槽等钣金件之间的搭接关系、中门的密封型式和设计控制点（DESIGN POINT）等，其它还反映了各件名称、必要的配合尺寸、料厚和一些外形尺寸等；此图还应反映中门与雨槽处分缝间隙及段差尺寸，此处没有反映，但在其它断面中已表达清楚。
此时数据来源主要是总布置提供的外形尺寸、参考车尺寸、选配件。
此时虽然是草图，但对造型和工程化影响很大，因此尺寸校核十分重要，且必须做结构可行性分析。
车身主断面设计规范及要点
02
03
多目标优化
拓扑优化
综合考虑刚度、强度、NVH性能 等多个目标，采用多目标优化算 法对车身主断面进行优化设计。
运用拓扑优化技术对车身主断面 进行材料分布Байду номын сангаас化，实现轻量化 设计。
实例分享：某车型主断面优化过程剖析
01
初始设计分析
对某车型初始设计的车身主断面 进行仿真分析，评估其性能表现
。
03
优化结果验证
行业的健康、可持续发展做出了贡献。
未来发展趋势预测
智能化设计
随着人工智能和大数据技术的不断发展，未 来车身主断面设计将更加智能化，能够实现 自动化设计、优化和仿真。
轻量化设计
为了满足日益严格的节能环保要求，车身主断面设 计将更加注重轻量化，采用高强度轻质材料和先进 的制造工艺。
个性化定制
随着消费者需求的多样化，车身主断面设计 将更加注重个性化定制，以满足不同消费者 的审美和功能需求。
输入条件收集
收集造型、总布置、动力系统、底盘系统等相关专业的 输入条件，明确主断面的设计约束和依据。
设计方案制定
基于设计目标和输入条件，制定主断面的初步设计方案 ，采用高强度钢材料和高刚度连接方式。
仿真分析与优化
利用CAE分析软件对设计方案进行仿真验证，发现刚度 不足和NVH性能不佳的问题，对设计方案进行优化改 进，采用局部加强结构和阻尼材料等措施。
组织专家对主断面设计方案进行评审，并 根据评审意见进行修改完善，最终发布设 计结果。
关键技术与方法应用
多学科优化技术
综合考虑车身结构、材料、工艺等多方面 的因素，对主断面设计方案进行多学科优
化，提高设计质量和效率。
A 有限元分析技术
乘用车车身外廓设计及车身断面分析

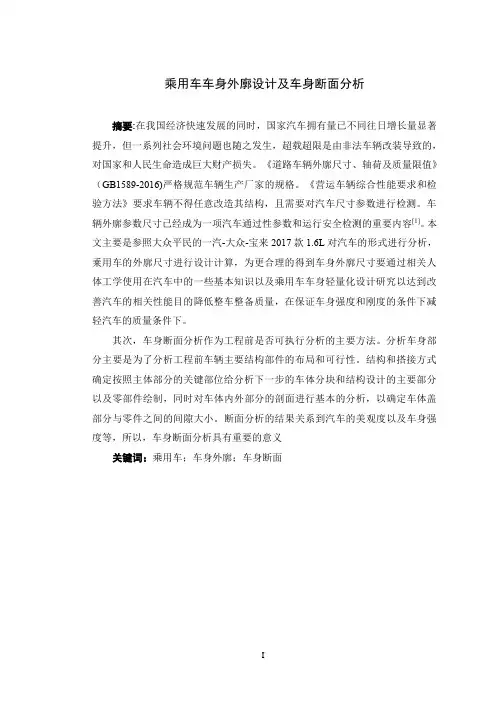

乘用车车身外廓设计及车身断面分析摘要:在我国经济快速发展的同时，国家汽车拥有量已不同往日增长量显著提升，但一系列社会环境问题也随之发生，超载超限是由非法车辆改装导致的，对国家和人民生命造成巨大财产损失。
