工厂照明设计

工厂照明设计
一.灯
本工程照明灯具主厂房可采用TL-200W无极灯
（1）无极灯的主要技术特点
·超长寿命：
灯泡内无灯丝和电极，灯泡寿命仅取决于荧光粉的自然光衰，它是所有光源中寿命最长的一种光源。

设计寿命指标≥6万小时（正常使用约10年），其寿命是白炽灯的50倍，金卤灯的10倍。

·高效节能：
发光效率高，节能效果好。

系统光效≥681lm/w，是白炽灯的5倍，与普通白炽灯相比，可节能80%以上。

·绿色环保：
无闪烁、低眩光、彻底消除眼睛疲劳，且不含液态汞。

是绿色环保的首选光源。

·显色性好：
显色指数≥80，非常接近于自然光，照明舒适；色温可选，可实现各类使用环境所需要的不同光色照明。

·瞬间启动：
启动时间≤0.5秒，无需预热，瞬间可启动照明没。

·电气性能好：
功率因数≥0.98，电流谐波小；适用电压范围宽，170V~260V均可稳定工作；符合国家电磁兼容性标准《GB17743-1999》，对外无干扰。

·抗震动
由于灯泡内无灯丝和电极，故震动不会对灯泡产生影响，抗震动性能好。

(2)无极灯与其他光源的优势对比：

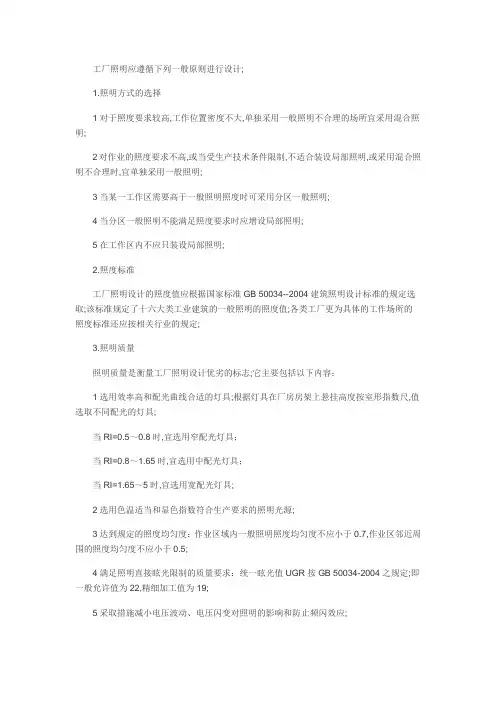

二.照明要求：
依据:工业企业照明设计标准GB50034-92；
通用用电设备配电设计规范GB50055-93；
供电系统设计规范GB50052-95；
低压配电设计规范GB50054-95；
工业企业照明设计标准GB50053-95；
建筑照明设计标准GB50034-2004。

（1）照度标准：
②一般生产车间和作业场所工作面上的照度标准值
注：①冲压剪切车间、铸工车间手工造型工段、锅炉房及煤气站操作层为了安全起见，照度应选最高值。

②加“*”号者，表示被照面的计算高度为零。

（2）照明质量：
①眩光：
工业企业照明可按眩光程度分为五级
②光源显色：
室内照明光源的色表可按其相关色温分成三类
③照度均匀度：不低于0.7.
三.计算：
照度计算的基本方法有利用系数法和逐点计算法两种。

逐点计算法一般用于计算某些特定点的照度;利用数法考虑了直射光及反射光两部分所产生的照度,主要用于计算水平面上的平
均照度。

利用系数计算法：
1)已知利用系数u ,可按下式计算水平面上的
平均照度Eav ,单位为lx
Eav =ΦnuK/S (1)
式中:Φ———每个照明灯中光源的总光通量,单位为
lm;
n ———照明灯个数;
S ———房间面积,单位为m
2;
K———照度维护系数。

2)房间各量值的确定
现将厂房分成三个空间，分别用下列系数表示三个空间的形状。

式中: l ———厂房长度,m;
b ———是厂房宽度,m;
hCC、hRC、hFC ———顶棚空间、室空间和地板空间的高度,m。

3)顶棚空间有效反射系数
在顶棚空间内,从照明灯投射到上部的光通一部分被顶棚空间吸收,余下的光通从照明灯发光面射出。

式中:S0 ———顶棚空间敞口面积,㎡;
Sb ———顶棚空间内所有表面面积,㎡;
ρ———顶棚表面的平均反射系数, %;其中ρ=∑ρiSi /∑Si,ρi 第i 面反射系数, %; Si 是第i面面积,㎡。

4)地板空间有效反射系数
地板空间与顶棚空间性质一样,可用同样方法求出有效反射系数ρd。

一般利用系数表中的数值是在ρd = 20 %的条件下计算得到的,因此当ρd ≠20 %时,利用系数需精确时应加以修正。

5)墙面平均反射系数
由于厂房开窗、开门或二次装修等会引起墙面反射系数的变化,因此在不需精确计算
时,常根据实际工作经验以及墙面的实际处理效果来确定该系数。

单位容量法
单位容量法是依据用利用系数计算作进一步简化。

单位容量法为了简化计算,直接取自实际使用效果,结合光源种类、灯具形式及照度标准推荐的经验数据,列成表格,供设计时使用。

此法适用于照度均匀的一般计算,设计工程方案时可用此法进行估算。

计算公式如下:
厂房所需的照明灯安装总容量(W) : P = w ×S ,其中w 是单位容量指标,即房间每平方米应安装光源的功率(可由专业手册查得) (WΠ㎡) ; S 是被照厂房面积，㎡。

房间内安装照明灯的数量: n = P/P0 ,其中, P0是每盏灯的功率,W
本工程车间长105.5米，宽63.5米，高15.05米，顶棚下方13.8米高处均匀安装套TL-200W无极灯，每个光源的光通量为14000Lm, 采用0. 8 m 高的工作面作为计算面,顶棚反射系数为0.8，室空间与顶棚空间墙面反射系数为0.7，地面空间墙面反射系数为0.5，地面反射系数为0.3(各系数均为查国标得来).
用利用系数计算法求水平面上的平均照度
1)室空间比:
=5*13*（105.5+63.5）/105.5*63.5
=1.64
其中，hRC=13.8-0.8=13m
2)顶棚空间有效反射系数:
顶棚空间由 5 个表面组成,它们的面积分别为105.5*1.25、105.5*1.25、63.5*1.25、63.5*1.25、105.5*63.5, ,则顶棚表面的平均反射系数:
=【（105.5*1.25）*0.7*2+（63.5*1.25）*0.7*2+（105.5*63.5）*0.8】/【（105.5*1.25）*2+（63.5*1.25）*2+（105.5*63.5）】
=0.79
顶棚空间有效反射系数:
=0.79*105.5*63.5 / (7121.75 – 0.79*7121.75 + 0.79*105.5*63.5)
=0.78
3)地板空间有效反射系数:
地面空间由5 个表面组成,它们的面积分别为105.5*0.8、105.5*0.8、63.5*0.8、63.5*0.8、105.5*63.5,则地板表面的平均反射系数:
=【（105.5*0.8）*0.5*2+（63.5*0.8）*0.5*2+（105.5*63.5）*0.3】/【(105.5*0.8)*2+(63.5*0.8)*2+(105.5*63.5)】
=0.3
地板空间有效反射系数:
= 0.3*105.5*63.5 / 【6969.65 – 0.3*6969.65 + 0.3*105.5*63.5】
=0.29
4)墙面平均反射系数:设定为ρq = 50 %。

5)确定利用系数u :
6)查《中华人民共和国行业标准民用建筑电气设计规范》的维护系数K=0.8
7)则通过平均照度公式可以算出工作面上的平均照度在100.91~ 120Lx,不低于100Lx, 所以TL-200W无极灯满足照度等要求。

.
灯具型号：TL-200W；
额定功率：200W；
布灯间距：6m*7m；
安装高度：13.8m/11.8m；
地面平均照度：105Lx。
