电池片制造工艺及电性能参数分析共29页

太阳能电池片生产制造工艺

太阳能电池（硅片）的生产工艺原理太阳能电池片的生产工艺流程分为硅片检测——表面制绒——扩散制结——去磷硅玻璃——等离子刻蚀——镀减反射膜——丝网印刷——快速烧结等。

具体介绍如下：一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。

该工序主要用来对硅片的一些技术参数进行在线测量，这些参数主要包括硅片表面不平整度、少子寿命、电阻率、P/N型和微裂纹等。

该组设备分自动上下料、硅片传输、系统整合部分和四个检测模块。

其中，光伏硅片检测仪对硅片表面不平整度进行检测,同时检测硅片的尺寸和对角线等外观参数；微裂纹检测模块用来检测硅片的内部微裂纹；另外还有两个检测模组，其中一个在线测试模组主要测试硅片体电阻率和硅片类型，另一个模块用于检测硅片的少子寿命。

在进行少子寿命和电阻率检测之前，需要先对硅片的对角线、微裂纹进行检测，并自动剔除破损硅片。

硅片检测设备能够自动装片和卸片，并且能够将不合格品放到固定位置，从而提高检测精度和效率。

二、表面制绒单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。

由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。

硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠，氢氧化钾、氢氧化锂和乙二胺等。

大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。

为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。

制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。

经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结。

三、扩散制结太阳能电池需要一个大面积的PN结以实现光能到电能的转换，而扩散炉即为制造太阳能电池PN结的专用设备。

管式扩散炉主要由石英舟的上下载部分、废气室、炉体部分和气柜部分等四大部分组成。

电池片生产工艺简介

培训资料前道一制绒工艺制绒目的1.消除表面硅片有机物和金属杂质。

2.去处硅片表面机械损伤层。

3.在硅片表面形成表面组织，增加太阳光的吸收减少反射。

工艺流程来料，开盒，检查，装片，称重，配液加液，制绒，甩干，制绒后称重，绒面检查，流出。

单晶制绒基本原理1#超声去除有机物和表面机械损伤层。

目前采用柠檬酸超声，和双氧水与氨水混合超声。

3#4#5#6#制绒利用NaOH溶液对单晶硅片进行各向异性腐蚀的特点来制备绒面。

当各向异性因子（（100）面与（111）面单晶硅腐蚀速率之比）=10时，可以得到整齐均匀的金字塔形的角锥体组成的绒面。

绒面具有受光面积大，反射率低的特点。

可以提高单晶硅太阳能电池的短路电流，从而提高太阳能电池的光转换效率。

化学反应方程式：Si+2NaOH+H2O=Nasio3+2H2↑影响因素1.温度温度过高，首先就是IPA不好控制，温度一高，IPA的挥发很快，气泡印就会随之出现，这样就大大减少了PN结的有效面积，反应加剧,还会出现片子的漂浮，造成碎片率的增加。

可控程度：调节机器的设置，可以很好的调节温度。

2.时间金字塔随时间的变化：金字塔逐渐冒出来；表面上基本被小金字塔覆盖，少数开始成长；金字塔密布的绒面已经形成，只是大小不均匀，反射率也降到比较低的情况；金字塔向外扩张兼并，体积逐渐膨胀，尺寸趋于均等，反射率略有下降。

可控程度：调节设备参数，可以精确的调节时间。

3.IPA1.协助氢气的释放。

2.减弱NaOH溶液对硅片的腐蚀力度，调节各向因子。

纯NaOH溶液在高温下对原子排列比较稀疏的100晶面和比较致密的111晶面破坏比较大，各个晶面被腐蚀而消融，IPA明显减弱NaOH的腐蚀强度，增加了腐蚀的各向异性，有利于金字塔的成形。

乙醇含量过高，碱溶液对硅溶液腐蚀能力变得很弱，各向异性因子又趋于1。

可控程度：根据首次配液的含量，及每次大约消耗的量，来补充一定量的液体，控制精度不高。

4.NaOH形成金字塔绒面。

电池片的加工工艺教学课件

电性能检测
总结词
电性能检测是评估电池片性能的重要手段，主要测试电池片的电导率、内阻、填充因子等参数。
详细描述
电性能检测通过专用的测试设备对电池片的电性能参数进行测量和分析。电导率反映了电池片的导电能力，内阻决定了电池片的能量转换效率，填充因子则综合反映了电池片的性能水平。电性能检测对于确保电池片的质量和性能具有重要意义。
配料与涂布
配料
将所需成分按照配方比例混合，搅拌均匀。
涂布
将配好的浆料均匀涂布在硅片上，控制涂布厚度和均匀性。
激光切割
激光划片
使用激光技术将涂布好的硅片划成小片电池片。
激光刻蚀
对电池片表面进行刻蚀处理，去除不良部分。
印刷与烘干
丝网印刷
在电池片表面印刷电极图案，确保电极位置准确无误。
烘干
将印刷好的电池片进行烘干处理，使墨水固化。
可靠性检测
要点一
总结词
可靠性检测是评估电池片在长期使用过程中的稳定性和可靠性的重要手段。
要点二
详细描述
可靠性检测通常采用加速老化或寿命测试等方法，模拟电池片在实际使用过程中可能遇到的各种环境因素，如温度、湿度、紫外线等，以加速电池片的性能衰减。通过可靠性检测，可以评估电池片的寿命和可靠性，从而为实际应用提供可靠的技术支持。
电池片种类
单晶硅电池片
由单晶硅棒切割而成，具有较高的光电转换效率，但制造成本较高。
多晶硅电池片
由多晶硅锭切割而成，光电转换效率略低于单晶硅电池片，但制造成本较低。
薄膜太阳能电池
利用薄膜技术将太阳能转化为电能，具有轻便、可弯曲等特点，但光电转换效率相对较低。
电池片的应用
光伏电站

电池片制造工艺及电性能参数分析

13

图1-5太阳电池串联电阻和并联电阻示意图串联电阻主要来自于以下四个方面： (1)晶体硅的体电阻和发射区电阻，即p．n结两侧P区和n区材料的电阻。 (2) 电极用的金属与硅表面层的接触电阻，即正面和背面的金属与半导体表面之间的接触电阻，也包括p．n结深度、杂质浓度和接触面积大小的影响，这是串联电阻最大的部分。 (3)器件内部和外部线路互相连接的引线接触电阻。 (4) 电极接触用的金属本身和它们的互联电阻。
10
6、晶体硅太阳能电池性能影响因素

1、特征电阻Rch 特征电阻表示在最大功率点条件下太阳电池的负载电阻。当负载电阻等于特征电阻时，太阳能电池的最大功率加载到负载上，同时电池也运行在最大功率条件下。 Rch=Vmp/Imp 可近似表示为Rch=Voc/Isc 所以一般电流电压关系可表示为I=V/Rch
V o c偏低的原因：
1 、绒面较差 ⇒ 扩散 p n 结不均匀；致，烧结Ag电极渗透中，有的地方接 2 、扩散方块电阻偏高 ⇒ 无法形成有效的电势差；触不好，有的地方可能过烧铝浆型号用错； 2. 即掺杂太少 3、丝网印刷第二道铝浆搅拌不均匀；印刷重量偏低； 4、烧结温度出现波动；
4

5

太阳电池理想I—V特性方程，即工作状态电流．电压关系式，如式 I=Iph —I0[exp（qv/nkT)—1] （1-1）
其中，q为电子电量，k为玻尔兹曼常数，T为绝对温度，I。为二极管饱和电流，Iph为光生电流，n为二极管理想因子。一般晶体硅太阳电池I-V曲线如图1—2所示，纵坐标表示电流，最大值为短路电流Isc，横坐标表示电压，最大值为开路电压Voc。

中国太阳能电池片生产工艺技术

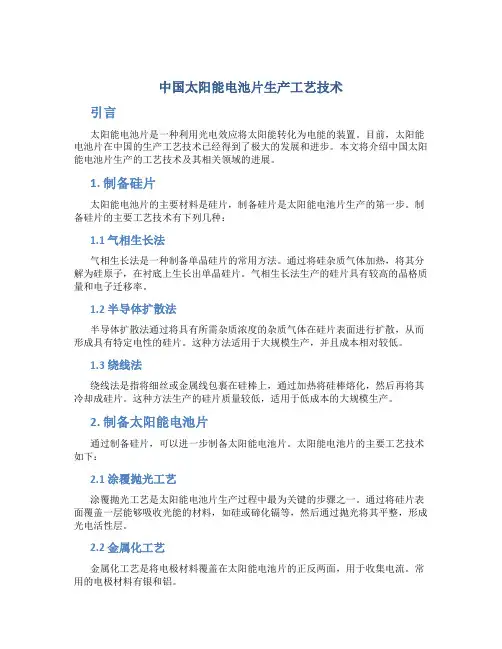

中国太阳能电池片生产工艺技术引言太阳能电池片是一种利用光电效应将太阳能转化为电能的装置。

目前，太阳能电池片在中国的生产工艺技术已经得到了极大的发展和进步。

本文将介绍中国太阳能电池片生产的工艺技术及其相关领域的进展。

1. 制备硅片太阳能电池片的主要材料是硅片，制备硅片是太阳能电池片生产的第一步。

制备硅片的主要工艺技术有下列几种：1.1 气相生长法气相生长法是一种制备单晶硅片的常用方法。

通过将硅杂质气体加热，将其分解为硅原子，在衬底上生长出单晶硅片。

气相生长法生产的硅片具有较高的晶格质量和电子迁移率。

1.2 半导体扩散法半导体扩散法通过将具有所需杂质浓度的杂质气体在硅片表面进行扩散，从而形成具有特定电性的硅片。

这种方法适用于大规模生产，并且成本相对较低。

1.3 绕线法绕线法是指将细丝或金属线包裹在硅棒上，通过加热将硅棒熔化，然后再将其冷却成硅片。

这种方法生产的硅片质量较低，适用于低成本的大规模生产。

2. 制备太阳能电池片通过制备硅片，可以进一步制备太阳能电池片。

太阳能电池片的主要工艺技术如下：2.1 涂覆抛光工艺涂覆抛光工艺是太阳能电池片生产过程中最为关键的步骤之一。

通过将硅片表面覆盖一层能够吸收光能的材料，如硅或碲化镉等，然后通过抛光将其平整，形成光电活性层。

2.2 金属化工艺金属化工艺是将电极材料覆盖在太阳能电池片的正反两面，用于收集电流。

常用的电极材料有银和铝。

2.3 封装工艺封装工艺是将太阳能电池片和其他组件（如玻璃和背板）封装在一起，以保护太阳能电池片免受环境的影响。

封装工艺需要保证太阳能电池片与外界之间的良好的密封性和光透过率。

3. 太阳能电池片生产的相关进展随着科技的不断进步，中国太阳能电池片生产的工艺技术也在不断发展。

下面将介绍一些相关的进展：3.1 双面太阳能电池片双面太阳能电池片是利用太阳能电池片正反两面都能吸收光能的特性，从而提高其发电效率。

近年来，中国在双面太阳能电池片的生产工艺技术上取得了很大的突破。

简要描述电池片制造工艺和检测技术

简要描述电池片制造工艺和检测技术一、引言电池片是光伏发电系统的核心组件，其制造工艺和检测技术对于光伏发电系统的效率和质量至关重要。

本文将简要描述电池片的制造工艺和检测技术。

二、电池片制造工艺1. 切割硅片电池片的基础材料是硅片，常用的硅片有单晶硅、多晶硅和非晶硅。

首先，对硅片进行切割，得到适当尺寸的硅片块。

2. 清洗硅片切割后的硅片需要进行清洗，以去除表面的杂质和有机物，以提高电池片的纯度和质量。

3. 硅片表面处理经过清洗后的硅片需要进行表面处理，常用的处理方法有化学腐蚀、氧化和刻蚀等，以增加硅片的光吸收能力和光电转换效率。

4. 涂层在硅片表面涂覆一层抗反射膜，以减少光的反射，提高光的吸收效率。

5. 染料敏化剂涂覆染料敏化剂涂覆是一种新型的电池片制造工艺，通过在硅片表面涂覆染料敏化剂，实现光的吸收和电荷分离。

6. 电极制备在染料敏化剂涂覆的硅片上，制备阳极和阴极，常用的电极材料有导电玻璃和金属复合膜等。

7. 封装将阳极和阴极进行封装，形成完整的电池片结构，以保护电极和染料敏化剂。

三、电池片检测技术1. 光电转换效率测试光电转换效率是评价电池片性能的重要指标，通过测量电池片在标准光照条件下的电流和电压，计算光电转换效率。

2. IV曲线测试IV曲线测试是评估电池片性能的常用方法，通过改变电池片的电压和电流，绘制出电压-电流曲线，以分析电池片的输出特性。

3. 能谱测试能谱测试可以分析电池片在不同波长光照下的光吸收能力，以评估电池片对不同波长光的响应情况。

4. 热成像测试热成像测试可以检测电池片在工作过程中的温度分布情况，以判断电池片的工作稳定性和热效应。

5. 寿命测试寿命测试是评估电池片使用寿命的方法，通过对电池片进行长时间的稳定工作，观察其性能变化情况，以评估电池片的使用寿命。

6. 外观检测外观检测是对电池片外观质量的评估，包括外观缺陷、损伤和污染等的检测，以保证电池片的外观质量。

四、总结电池片的制造工艺和检测技术对于光伏发电系统的效率和质量至关重要。

光伏电池片生产工艺流程

光伏电池片生产工艺流程1. 导言光伏电池片是一种能够将太阳能转化为电能的设备。

在光伏电池片的生产过程中，需要经历一系列的工艺流程。

本文将介绍光伏电池片的生产工艺流程，从原材料准备到电池片制造，详细解析每个环节的工艺流程。

2. 原材料准备在光伏电池片的生产过程中，原材料是非常重要的。

主要的原材料包括硅片、背电极、漆料等。

2.1 硅片硅片是光伏电池片的核心材料，它是通过将硅熔炼成大块后切割成薄片。

硅片的制备过程包括熔炼、拉丝、切割等多个步骤。

1.熔炼：将硅原料投入高温熔炉中，通过高温熔融硅原料，形成硅块。

2.拉丝：将熔融的硅块通过拉丝机械拉伸，形成硅棒。

3.切割：利用切割机将硅棒切割成薄片，形成硅片。

2.2 背电极背电极是光伏电池片上的一个重要组成部分，用于传导电流。

背电极的制备包括以下步骤：1.制备导电胶：将导电粉末与粘合剂混合，形成导电胶。

2.印刷：将导电胶印刷在特定尺寸的基材上，形成背电极。

2.3 漆料漆料在光伏电池片的制造过程中用于形成光伏材料的前表面。

漆料的制备过程包括以下步骤：1.制备漆料溶液：将漆料固体与溶剂混合，形成漆料溶液。

2.涂覆：利用刮板或滚轮将漆料溶液涂覆在硅片表面。

3.干燥：将涂覆的硅片放置在干燥室中，使漆料溶液干燥成薄膜。

3. 电池片制造电池片制造是将经过准备的原材料组装成最终的光伏电池片的过程。

电池片制造的主要步骤包括光伏材料连接、前电极制备、电池片切割等。

3.1 光伏材料连接连接材料的作用是将硅片、背电极和漆料薄膜连接在一起，形成光伏电池片的基本结构。

光伏材料连接的步骤如下：1.清洗：将硅片表面清洗干净，以去除污物和杂质。

2.涂背电极：将背电极印刷在硅片背面。

3.涂覆漆料：将漆料涂覆在硅片的前表面。

4.烘烤：将连接材料的硅片放置在烘烤炉中，使连接材料固化。

3.2 前电极制备前电极是光伏电池片上的另一重要组成部分，用于收集光能。

前电极的制备过程如下：1.制备导电胶：将导电粉末与粘合剂混合，形成导电胶。

电池片电性能参数及影响因素介绍修订稿

电池片电性能参数及影响因素介绍修订稿
一、电池片电性能参数
电池片的电性能参数是指电池片的电气特性指标，其主要参数涵盖：1）电池片最大放电功率：
最大放电功率是指电池片在一定温度条件下，其能够容许的最大电流
和最大电压之下电池所能放出的最大功率。

2）电池片最大充电容量：
最大充电容量是指电池片在特定环境条件下，可以接受的最大充电量。

3）电池片最大放电容量：
最大放电容量是指电池片在特定环境条件下，可以放出的最大电量。

4）电池片充放电容量损失率：
充放电容量损失率指电池片充放电容量的变化率，可以用来衡量电池
片的老化程度。

5）电池片内阻：
电池片内阻是指电池片在实际使用中，其内部的电阻变化值，内阻影
响电池的电气特性指标，如：最大放电功率，最大充电容量，最大放电容量，回复容量等。

6）电池片容量回复率：
电池片容量回复率是指在电池片进行完放电或充电后，其最终容量比
未放电或充电前的容量变化的百分比。

二、电池片电性能影响因素
1）电池片材料：
电池片材料是决定电池片电性能参数的关键，材料的选择不仅影响电池的放电功率，充电容量。

电池片电性能参数及影响因素介绍

1、各个参数之间的关系
A.在所有参数中，只有电压和电流是测量值，其他参数均是计算值。

B.Pmpp为在I-V曲线上找一点，使改点的电压乘以电流所得最大，该点对应的电压就是最大功率点电压
C.Rs
G.Rs
I.
1.
2.
3.
4.
5.正背面金属半导体接触电阻
6.外部因素影响，如探针和片子的接触等
烧结的关键就是欧姆接触电阻，也就是金属浆料与半导体材料接触处的电阻。

5则是变量电阻烧结效果的好坏直接影响Rs的最终值；
6属于外部测试因素，也会导致Rs变化
五、Rs影响因素
六、并阻Rsh组成
仅供个人学习参考
A.测试中并联电阻Rsh主要主要是由暗电流曲线推算出，主要由边缘漏电和体内漏电决定
B.边缘漏电主要由以下几个方面决定：
C.①边缘刻蚀不彻底
D.②硅片边缘污染
E.③边缘过刻
F.
G.体内漏电主要几个方面决定
H.①方阻和烧结的不匹配导致的烧穿
I.②由于铝粉的沾污导致的烧穿
J.③片源本身金属杂质含量过高导致的体内漏电
K.④工艺过程中的其他污染，如工作台板污染、网带污染、炉管污染、DI水质不合格等
八、Uoc
九、Isc
印刷铝浆太厚----查看
H.2.印
不好--印刷板间距太大--R.5.
C.2.网版参数不合格
E.4.
仅供个人学习参考。

电池片的生产工艺

电池片的生产工艺
电池片的生产工艺主要分为原料准备、电池片制备、电池片测试等几个工序。

下面将详细介绍电池片的生产工艺。

首先是原料准备。

电池片的主要原料包括硅片、磷酸柠檬酸溶液（用于腐蚀硅片）、纯化水等。

在制备过程中，需要对这些原料进行严格的筛选和检测，确保原料的质量符合要求。

然后是电池片制备工序。

首先将硅片放入腐蚀槽中，用磷酸柠檬酸溶液进行腐蚀处理，去除硅片表面的杂质。

然后将腐蚀后的硅片放入清洗槽中，用纯化水进行清洗，去除硅片表面的残留溶液和杂质。

接着将清洗后的硅片放入扩散炉中，进行扩散处理，即将掺杂物（如磷和硼）从硅片表面扩散到内部，形成导电层和PN结。

在扩散过程中要控制好温度和热处理时间，以确保扩散层的厚度和掺杂浓度符合要求。

然后进行沉积、光刻、腐蚀等工艺步骤，最后形成电池片的结构。

最后是电池片测试。

对制备好的电池片进行质量检测，包括外观检查、电阻测量、电流-电压特性测试等。

其中，电流-电压特性测试是电池片的最重要的测试之一，它可以反映电池片的性能指标，诸如开路电压、短路电流、填充因子等。

总结一下，电池片的生产工艺包括原料准备、电池片制备和电池片测试三个主要工序。

通过这些工序，可以制备出质量优良的电池片，用于太阳能等能源的转化和储存。

随着科技的不断发展，电池片的生产工艺也在不断改进和创新，以提高电池片的转换效率和使用寿命。

光伏电池片生产工艺

光伏电池片生产工艺光伏电池片是将太阳能转化为电能的一种设备，是光伏发电系统的核心组件。

下面将介绍一下光伏电池片的生产工艺。

首先，光伏电池片的制造过程始于硅。

硅是光伏电池板的重要原材料，其制造工艺主要包括提取和纯化两个过程。

提取是指从硅矿中提取出硅的过程，通常使用石英砂作为原料，经过研磨、筛选、洗净等步骤得到高纯度的硅。

纯化是指将提取的硅进一步纯化，去除杂质，通过冶炼、晶体增长等过程得到高纯度的硅，以作为光伏电池片的基材。

然后，经过切割和抛光等步骤，将高纯度硅片切割成薄片。

切割是指将硅原料切割成薄片状，通常采用金刚石线锯进行切割。

切割后的硅片表面较为粗糙，需要经过抛光等步骤进行表面处理，使其更加平滑。

接下来，将薄片进行掺杂处理。

掺杂是指给硅片中注入少量的杂质，一般采用磷或硼等元素进行掺杂。

这样可以在硅片中形成PN结，使其能够具有半导体特性，形成p型和n型区域。

然后，通过沉积过程形成电池片的工作层。

沉积是指将一层薄薄的材料添加到硅片的表面，以形成电池片的工作层。

最常用的沉积方法是化学气相沉积（CVD）或物理气相沉积（PVD）。

这些工艺可以实现多层膜的沉积，以改善光伏电池片的效率。

最后，通过附加电极和封装等步骤完成光伏电池片的制造。

附加电极是指在电池片的两侧添加金属电极，以便将光伏电池片与电池组或电网连接。

封装是指将电池片放入透明防护层中，以防止其受到环境的影响并提供保护。

需要注意的是，光伏电池片的生产工艺因生产厂商的不同而有所差异。

有些厂商可能会采用不同的原材料和工艺，以提高光伏电池片的效率和性能。

同时，工艺的不断改进和创新也是光伏电池片行业发展的重要推动力。

总之，光伏电池片的生产工艺主要包括硅制备、切割和抛光、掺杂处理、沉积工艺、附加电极和封装等步骤。

这些工艺的完善和创新将不断推动光伏电池片的性能提升，使其在太阳能发电领域发挥更大的作用。

太阳能电池板制造工艺及性能分析

太阳能电池板制造工艺及性能分析首先是硅材料制备。

目前太阳能电池板主要采用的是硅材料，包括单晶硅、多晶硅和非晶硅。

制备硅材料的方法主要有溶液法、气相法和熔融法等。

其中溶液法相对成本较低，但对产品质量和性能的要求较高；气相法成本较高，但可以制备高质量的硅片。

其次是硅片制备。

硅材料通过切割和抛光等处理，制备成较薄的硅片。

目前硅片主要有单晶硅片和多晶硅片两种。

单晶硅片制备工艺复杂，成本较高，但电池片的转化效率较高；多晶硅片制备工艺简单，成本较低，但电池片的转化效率较低。

然后是电池片制备。

电池片是太阳能电池板的核心部分，主要通过在硅片上沉积P型和N型材料，形成P-N结的势垒，实现光能转化为电能。

电池片制备的关键是控制P型和N型材料的沉积过程和质量。

目前常用的电池片制备方法有结晶硅制备法、非晶硅制备法和高效转化效率太阳能电池片制备法等。

其中高效转化效率太阳能电池片制备法可以提高太阳能电池板的转化效率，但成本较高。

最后是模组组装。

电池片制备完成后，需要将其封装到模组中，以保护电池片并提高整体的电池板性能。

模组组装的关键是保证电池片与透明覆盖玻璃的良好接触，避免接触阻抗过大。

常用的模组组装方法有背面粘合剂法和直接连接法等。

首先是转化效率。

转化效率是指太阳能电池板将光能转化为电能的比例，是衡量太阳能电池板性能优劣的重要指标。

目前市面上的太阳能电池板转化效率一般在15%至20%之间，而高效转化效率太阳能电池板的转化效率可以达到30%以上。

其次是耐久性。

太阳能电池板需要在室外环境中长时间使用，因此必须具备一定的耐久性。

主要考虑的是太阳能电池板的抗氧化性能、抗湿度性能和抗腐蚀性能等。

同时，太阳能电池板还需要具备一定的耐机械冲击性能，以应对风雨等恶劣天气条件。

最后是可靠性。

太阳能电池板需要长时间稳定地运行，不仅需要具备良好的性能，还需要具备一定的可靠性。

太阳能电池板的可靠性指标包括温度系数、功率衰减系数、光照影响系数等。

太阳能光伏电池组件制备工艺及性能评价

太阳能光伏电池组件制备工艺及性能评价下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!太阳能光伏电池是一种利用太阳能光线转化为电能的装置，是目前可再生能源领域的热门研究方向之一。

光伏电池的制备及其性能分析

光伏电池的制备及其性能分析随着人们对可再生能源的关注度不断提高，太阳能作为一种重要的清洁能源，正在受到越来越广泛的关注。

而光伏电池则是太阳能转化为电能的重要设备之一。

本文将探讨光伏电池的制备过程及其性能分析。

一、光伏电池的制备过程光伏电池是一种利用太阳光将光能转化为电能的装置，其主要材料是半导体材料。

光伏电池的制备过程大致可以分为以下几个步骤：1. 制备硅片硅片是制造光伏电池的重要原材料。

首先需要将硅块切割成非常薄的硅片，通常是0.3毫米到0.5毫米之间，这个过程需要使用特殊的切割工具，可以将硅块切割成一定厚度的硅片。

2. 扩散技术接下来需要使用扩散技术，将硅片表面的杂质浓度增加，以便形成pn结构。

通常可以使用磷（P）或硼（B）等杂质进行扩散，这个过程需要在高温下进行。

3. 金属化过程在形成pn结构后，需要对电池片进行金属化处理，这个过程可以将铝或银等金属层沉积在电池片表面，以便在之后的工作中电流能够流过电池片。

4. 贴片在完成金属化处理后，需要将电池片与其它电子元器件一起组成电池板或太阳能电池组。

二、光伏电池的性能分析光伏电池的性能主要由以下几个指标来衡量：1. 转换效率转换效率是衡量光伏电池转化能量的能力，通常用百分比表示。

转换效率越高，光伏电池的性能就越好，它的发电能力也就越强。

目前最高的光伏电池转换效率可以达到45.7%。

2. 开路电压开路电压是未接负载时光伏电池输出的电压，通常用伏特（V）表示。

开路电压越高，光伏电池的输出能力就越强。

3. 短路电流短路电流是光伏电池在短路状态下的输出电流，通常用安培（A）表示。

短路电流越大，光伏电池的输出能力就越强。

4. 填充因子填充因子是光伏电池在最大功率点时的输出电流和输出电压之积除以开路电压和短路电流之积的比值。

填充因子越大，光伏电池的性能就越好。

根据以上指标，可以量化的评估光伏电池的性能，以便制造方和使用方都能够进行更为精确的评估。

结论光伏电池是一种利用太阳能将光能转化为电能的重要装置，其制备过程包括了硅片制备、扩散技术、金属化处理和贴片等步骤。

电池片的制作工艺

电池片的制作工艺嘿，朋友们！今天咱就来讲讲电池片的制作工艺，这可真是个有趣又神奇的事儿呢！你想想看，那小小的电池片，就像是一个充满能量的小宇宙，能为我们的各种电子设备提供动力。

那它到底是怎么被制造出来的呢？首先呢，得有原材料呀，就像做菜得有菜和调料一样。

这些原材料经过一系列的处理和加工，就开始慢慢变成我们需要的样子啦。

这就好比一块璞玉，要经过精心雕琢才能展现出它的光彩。

然后呢，就进入到了关键的步骤啦。

就好像盖房子要打牢地基一样，这一步可不能马虎。

各种工艺和技术都得上，让这些原材料逐步变成有模有样的电池片。

这过程中啊，工人们就像魔法师一样，用他们的巧手和智慧赋予这些材料新的生命。

在制作电池片的过程中，每一个细节都至关重要。

就好像一场精彩的演出，少了哪个角色都不行。

从材料的选择到工艺的把控，都需要高度的专注和专业。

这可不是随随便便就能搞定的事儿呀！你说，要是哪个环节出了点小差错，那不就像做蛋糕时少放了一种材料，味道可就不一样了呀！所以啊，每一个步骤都得小心翼翼，精益求精。

再想想，这电池片以后可是要装在各种设备里，为我们服务的呢。

要是质量不过关，那可不行呀！就像你买了双鞋子，要是没几天就坏了，那多闹心呀！制作电池片的工厂里，到处都是忙碌的身影。

他们在各自的岗位上，为了同一个目标努力着。

这场景，多让人敬佩呀！而且哦，随着科技的不断进步，电池片的制作工艺也在不断改进和创新呢。

这就像我们的生活一样，总是在不断向前发展，变得越来越好。

总之呢，电池片的制作工艺可不简单，它凝聚了无数人的智慧和汗水。

我们在享受电池片带来便利的同时，也应该感谢那些默默付出的人们呀！这就是电池片制作工艺的奇妙之处，不是吗？。

电池片生产技术分析

➢ Rsh为暗电流曲线下接近电流为0时曲线的斜率 ➢ Irev1为电压为-10V时的反向电流 ➢ Irev2为电压为-12V时的反向电流 ➢ Rs和Rsh决定FF ➢ Rsh和Irev1、Irev2有对应的关系 ➢ 计算公式：
Ncell= Pmpp/S（硅片面积） Pmpp= Umpp*Impp= Uoc*Isc*FF FF=（Umpp*Impp）/（Uoc*Isc）
对电性能影响：刻蚀减重低，可能引起PN结正负极短接，导致暗电
流偏大，引起开压偏低；
刻蚀前刻蚀后
理论知识——PECVD
PE镀膜目的： ➢ 在太阳电池表面沉积深蓝色减反膜-SiN膜； ➢ H的表面和体钝化作用；
PE镀膜原理：
在低压和升温的情况下，等离子发生器直接在硅
片中间发生反应。所用的活性气体为硅烷SiH4和
印刷后太阳电池电池模型图
理论知识——丝网印刷
丝网印刷的原理：
控制流体的运动
印刷前，丝网上的浆料因粘度较大不会自行流动而漏过丝网。
印刷时，刮板把浆料压入网孔，在刮板及丝网的作用下，浆料受到很大的切应力而粘度迅速下降才能流过网孔，从而与基板接触，在丝网回弹过程中
附着到基板上。
理论知识——丝网印刷
多晶制绒原理：
利用硝酸的强氧化性和氢氟酸的络合性，对硅进行氧化和络合剥离，导致硅表面发生各向同性非均匀性腐蚀，从而形成类似“凹陷坑”状的绒面。
Si + HNO3 → SiO2 + NOx ↑ + H2O SiO2 + 6HF → H2SiF6 + 2H2O
对电性能影响：
制绒减薄量大小侧面反映出损伤层去除干净度，从而影响暗电流，对开压影响；
理论知识——测试

电池片工艺

找一点，使改点的电压乘以电流所得最大，该点对应的电压就是最大功 ...1、各个参数之间的关系A.在所有参数中，只有电压和电流是测量值，其他参数均是计算值。

B.Pmpp为在I-V曲线上找一点，使改点的电压乘以电流所得最大，该点对应的电压就是最大功率点电压Umpp，该点对应得电流就是最大功率点电流ImppC.Rs为在光强为1000W/M2和500W/M2下所得最大功率点的电压差与电流差的比值，只是一个计算值，所以有时候会出现负值的情况D.Rsh为暗电流曲线下接近电流为0时曲线的斜率E.Irev1为电压为-10V时的反向电流F.Irev2为电压为-12V时的反向电流G.Rs和Rsh决定FFH.Rsh和Irev1、Irev2有对应的关系I.计算公式：J.Ncell= Pmpp/S（硅片面积）K.Pmpp= Umpp*Impp= Uoc*Isc*FFL.FF=（Umpp*Impp）/（Uoc*Isc）二、转换效率的影响因素三、测试外部参数影响正常测试温度为25±2℃，随着温度的升高，开路电压急剧降低，短路电流略微增大，整体转换效率降低正常光强为1000±50W/M2，随着光强的降低，开路电压略微降低，短路电流急剧下降，整体转换效率降低四、串阻Rs组成测试中的串联电阻主要由以下几个方面组成：1.材料体电阻（可以认为电阻率为ρ的均匀掺杂半导体）2.正面电极金属栅线体电阻3.正面扩散层电阻4.背面电极金属层电阻5.正背面金属半导体接触电阻6.外部因素影响，如探针和片子的接触等烧结的关键就是欧姆接触电阻，也就是金属浆料与半导体材料接触处的电阻。

可以这样考虑，上述1.2.3.4项电阻属于固定电阻，也就是基本电阻；5则是变量电阻烧结效果的好坏直接影响Rs的最终值；6属于外部测试因素，也会导致Rs变化五、Rs影响因素六、并阻Rsh组成A.测试中并联电阻Rsh主要主要是由暗电流曲线推算出，主要由边缘漏电和体内漏电决定B.边缘漏电主要由以下几个方面决定：C.①边缘刻蚀不彻底D.②硅片边缘污染E.③边缘过刻F.G.体内漏电主要几个方面决定H.①方阻和烧结的不匹配导致的烧穿I.②由于铝粉的沾污导致的烧穿J.③片源本身金属杂质含量过高导致的体内漏电K.④工艺过程中的其他污染，如工作台板污染、网带污染、炉管污染、DI 水质不合格等七、Rsh影响因素八、Uoc影响因素九、Isc影响因素十、网印区工艺过程常见问题处理A.一、翘曲：B.1.硅片太薄--控制原始硅片厚度C.2.印刷铝浆太厚--控制铝浆重量D.3.烧结温度过高--调整烧结炉4、5、6、7区温度E.4.烧结炉冷却区冷却效果不好--查看风扇状况、进出水温度压力等F.二、铝包：G.1.烧结温度太高--调整烧结炉4、5、6、7区温度H.2.印刷铝浆太薄--印刷铝浆重量加重I.3.使用前浆料搅拌不充分--搅拌时间必须达到规定时间J.4.铝浆印刷后烘干时间不够--增加烘干时间或提高烘干温度K.5.烧结排风太小--增大烧结炉排风L.6.烧结炉冷却区冷却效果不好--查看风扇状况、进出水温度压力等M.三、虚印：N.1.印刷压力太小--增大印刷压力O.2.印刷板间距太大--减小板间距P.3.印刷刮刀条不平--更换刮刀条Q.4.工作台板不平，磨损严重--更换工作台板R.5.网印机导轨不平--重新调整导轨A.四、粗线：B.1.网版使用次数太多，张力不够--更换网版C.2.网版参数不合格--核对该批网版参数，更换网版D.3.浆料太稀，浆料搅拌时间太长--严格执行浆料搅拌时间规定E.4.网印机参数不合适--调整网印机参数特点：阻挡层用氧化硅或氮化硅，刻蚀浆料主要利用释放的氟化氢来 ...特点：磷浆容易高温挥发，选择性不佳。

电池片生产技术分析

刻蚀原理：利用HF-HNO3溶液，对硅片背表面和边缘进行高速腐蚀，以达到去掉边缘层和消除背面绒面的作用。
Si + HNO3 → SiO2 + NOx ↑ + H2O SiO2 + 6HF → H2SiF6 + 2H2O 利用HF和硅片表面的P-Si玻璃层反应，并使之络合剥离，以达到去PSG的目的。 HF + SiO2 → H2SiF6 + H2O
氨NH3。这些气体反应后会在硅片表面沉积出氮化
硅膜。可以由改变硅烷对氨气的比率，来得到不
同的折射指数。
等离子体
3SiH 4 4NH3
350℃
Si3N4 12H2
对电性能影响：
减反射膜提高了对太阳光的利用率,有助于提高光生电流密度,起到提高电流进而提高转换效率的作用；
薄膜中的氢对电池的表面钝化降低了发射结的表面复合速率,减小了暗电流, 提升了开路电压,从而提高了光电转换效率；
多晶硅电池镀膜前后的I-V曲线
理论知识——丝网印刷
丝网印刷目的：
➢ 在电池片上、下表面各印上电极图形； ➢ 经烧结使金属电极与硅片形成欧姆接触；
丝网印刷原理：
把银浆，铝浆印刷到硅片正背面，之后烘干有机溶剂，膜层收缩成为固状物紧密粘附在硅片上，可视为金属电极材料层和硅片接触在一起。当硅片投入烧结炉共烧时，金属材料融入到硅里面，之后又几乎同时冷却形成再结晶层，也就是在金属和晶体接触界面上生长出一层外延层，如果外延层内杂质成份相互合适，这就获得了欧姆接触。
烧结时，颗粒由接触到结合，自由表面的收缩、空隙的排除、晶体缺陷的消除等都会使系统的自由能降低，系统转变为热力学中更稳定的状态。
备注：烧结初始阶段颗粒间通过粘附作用产生键合、靠拢和重排；随着温度的升

电池片生产工艺及设备

电池片生产工艺及设备电池片在现代社会已经成为了必需品，用于各种电子设备和交通工具中。

电池片的生产是非常复杂的工序，需要采用许多先进的工艺和设备。

本文将介绍电池片生产的工艺及设备。

一、硅片生产电池片主体是由硅片组成，因此硅片的生产是电池片生产过程中的第一步。

硅片生产主要分为连铸法和单晶法两种。

连铸法技术成熟，生产效率高，但单晶法生产的硅片质量更高，因此单晶法更广泛地应用于电池片生产中。

单晶法生产的硅片需要采用先进的设备，如CZ法(克罗姆酸锗)和FZ法(浮区法)。

CZ法是利用单晶铜线把硅锭推出圆筒形，在恒定的温度下，铜线旋转，硅熔体会形成圆形，产生单晶硅。

FZ法则是在硅熔体中加入锗或铝等对杂质，通过脱离半色导带来提高纯度。

二、硅片加工生产出硅片后，需要对其进行加工，主要包括原始切割、表面退火、抛光、化学机械抛光(CMP)等步骤。

原始切割是将硅片根据要求切割成一定大小的方形片。

表面退火是在接下来的步骤中提高硅片的纯度和光滑度。

抛光则是为了去除硅片表面的缺陷，从而保证电池片的性能。

化学机械抛光则是通过化学反应和机械力量来去除表面的缺陷，进一步提高硅片质量。

三、刻蚀和沉积在硅片加工完毕后，需要通过刻蚀和沉积等过程来形成电池片的主体结构。

刻蚀是通过化学反应去掉部分硅材料，从而形成加工出光栅和导电线等结构。

沉积则是将金属或半导体材料等沉积在硅片上，形成电极和其他结构。

关于刻蚀和沉积，有多种技术可供选择，如物理气相沉积(PVD)、化学气相沉积(CVD)、电化学沉积(ED)、微影等技术。

其中，微影技术是经常使用的技术，它通过光刻胶和紫外线等方法，控制电池片中各个部位的形状和大小。

四、电池片组装电池片组装分为前端制造和后端组装两个阶段。

前端制造包括刻蚀、沉积和微影等过程，主要是形成电池片基本结构。

而后端组装则是将电池片封装成成品电池，主要包括粘接、成型、测试等工序。

粘接主要是将电池片与其他材料进行粘接，形成电子器件。
