直流电机控制
直流电机的控制原理
直流电机的控制原理
直流电机的控制原理可以通过以下内容来说明：
直流电机的控制原理是通过调节电源电压和改变电枢线圈中电流方向来实现的。
具体来说，直流电机的工作原理是根据洛伦兹力和安培力的作用，通过控制电流方向和大小来改变电机的转速和转向。
在直流电机中，电枢线圈是位于电机中心的旋转部分，而电枢线圈两端与电源相连。
当电流通过电枢线圈时，电流会在磁场中发生作用，产生洛伦兹力，使电枢线圈开始旋转。
电枢线圈的旋转会使其上的集电刷与固定的电极接触，改变电枢线圈中电流的方向，从而反转驱动力，使电机的旋转方向改变。
为了控制直流电机的转速和转向，可以通过改变电源电压和电枢线圈中电流的方向来实现。
当电源电压增加时，电枢线圈中的电流增加，从而增大洛伦兹力，加速电机的转速。
同样地，当电源电压减小时，电机的转速会减慢。
另外，改变电枢线圈中电流的方向也会改变洛伦兹力的方向，从而改变电机的转向。
在实际应用中，直流电机的控制可以通过调节电压或使用电压变频器来实现。
通过调节电源电压的大小，可以实现直流电机的速度调节；通过改变电枢线圈中电流的方向，可以实现直流电机的正反转控制。
综上所述，直流电机的控制原理是通过调节电源电压和改变电
枢线圈中电流方向来实现的，从而实现对电机转速和转向的控制。
直流电机PWM控制
直流电机PWM控制
参照原理图如下所示： 1）查询式键盘原理图
2）6位串行静态显示原理图
直流电机PWM控制
3）直流电机控制原理图
PWM基本原理及其实现措施
• PWM基本原理 • PWM是经过控制固定电压旳直流电源开关频率，
从而变化负载两端旳电压，进而到达控制要求旳 一种电压调整措施。PwM能够应用在许多方面， 如电机调速、温度控制、压力控制等。 • 在PWM驱动控制旳调整系统中，按一种固定旳频 率来接通和断开电源，并根据需要变化一种周期 内“接通”和“断开”时间旳长短。经过变化直 流电机电枢上电压旳“占空比”来变化平均电压 旳大小，从而控制电动机旳转速。所以，PWM又 被称为“开关驱动装置”。
•
* 经过本例程了解PWM 旳基本原理和使用
*
•
*
*
•
* 请将直流电机线接在+5V P12相应旳端子上(步进马达接口出)
*
•
*
*
•
* 请学员仔细消化本例程
*
•
*********************************************************************************/
•
------------1000/(0.02ms*250)=200Hz
•
*************************************/
•
void T1zd(void) interrupt 3 //3 为定时器1旳中断号 1 定时器0旳中断号 0 外
部中断1 2 外部中断2 4 串口中断
•
main()
直流电机控制课程设计
直流电机控制课程设计一、课程目标知识目标：1. 学生能理解直流电机的工作原理，掌握直流电机的基本结构及其功能。
2. 学生能掌握直流电机控制的基本方法，包括启动、调速、制动等。
3. 学生能了解并描述直流电机在自动化控制中的应用。
技能目标：1. 学生能运用所学知识，进行简单的直流电机控制电路的设计与搭建。
2. 学生能通过实际操作，熟练使用相关仪器设备进行直流电机控制实验。
3. 学生能通过实验数据分析，解决直流电机控制过程中出现的问题。
情感态度价值观目标：1. 学生对直流电机控制技术产生兴趣，培养探究精神和创新意识。
2. 学生在小组合作中，培养团队协作能力和沟通表达能力。
3. 学生关注直流电机控制技术在现实生活中的应用，增强学以致用的意识。
分析课程性质、学生特点和教学要求：1. 本课程为工程技术类课程，注重理论与实践相结合，强调学生的动手能力。
2. 学生为初中年级学生，具备一定的物理基础和动手操作能力，但对复杂电路和控制原理理解有限。
3. 教学要求以学生为主体，注重启发式教学，引导学生主动探究和解决问题。
二、教学内容1. 直流电机的工作原理与结构- 直流电机的组成及其功能- 直流电机的工作原理- 直流电机的类型及特点2. 直流电机控制方法- 直流电机的启动方法- 直流电机的调速方法- 直流电机的制动方法3. 直流电机控制电路设计与搭建- 控制电路元件的识别与选用- 控制电路的设计原理与步骤- 控制电路的搭建与调试4. 直流电机控制实验- 实验设备的使用与操作- 实验步骤与方法- 实验数据的收集与分析5. 直流电机控制技术应用- 直流电机控制技术在现实生活中的应用案例- 直流电机控制技术的未来发展教学内容安排与进度：第一课时：直流电机的工作原理与结构第二课时：直流电机控制方法第三课时：直流电机控制电路设计与搭建第四课时：直流电机控制实验第五课时：直流电机控制技术应用教材章节关联：教学内容与教材第二章“直流电机的原理与应用”相关联，涵盖直流电机的基本概念、原理、控制方法及其在实际中的应用。
直流电机的三种转速控制方法
直流电机的三种转速控制方法
直流电机是一种常见的电动机类型，广泛应用于各种电力设备和工业机械中。
在实际应用中，为了满足不同的工作需求，需要对直流电机的转速进行控制。
下面将介绍直流电机的三种常见转速控制方法。
一、电压调节法
电压调节法是一种简单常用的直流电机转速控制方法。
通过调节电源的输出电压来控制直流电机的转速。
当电源电压增大时，直流电机的转速也会随之增加。
这种方法适用于转速变化范围较小的情况，例如风扇、泵等。
二、电阻调节法
电阻调节法是一种通过改变电阻来控制直流电机转速的方法。
在直流电机的电路中串接一个可调电阻，通过改变电阻的阻值来改变电机的转速。
当电阻增大时，电机的转速会减小。
这种方法适用于转速变化范围较大的情况，但效率较低。
三、PWM调节法
PWM调节法是一种通过改变脉宽调制信号的占空比来控制直流电机转速的方法。
通过控制开关管的导通时间，使得电机得到短时间的高电压和长时间的低电压，从而实现对电机转速的控制。
这种方法具有调速范围广、效率高的特点，适用于对转速要求较高的场合，
例如机械加工、自动化生产线等。
以上是直流电机的三种常见转速控制方法。
不同的控制方法适用于不同的应用场景，根据实际需求选择合适的方法可以提高电机的性能和效率。
同时，随着科技的不断进步，还出现了更多先进的转速控制技术，例如矢量控制、闭环控制等，这些方法在特定的领域中得到了广泛应用。
未来，随着技术的不断发展，直流电机的转速控制方法将会更加多样化和高效化。
直流电机 控制方法
直流电机控制方法
直流电机的控制方法主要有以下几种：
1. 速度控制：通过改变电压或电流的大小来控制电机的转速。
可以使用PWM （脉冲宽度调制）技术来实现精确的速度控制。
2. 方向控制：通过改变电机的电流流向来控制电机的旋转方向。
可以使用H桥电路来实现方向控制。
3. 位置控制：通过测量电机转子的位置来控制电机的旋转角度。
可以使用编码器等位置传感器来获取转子位置信息，并使用闭环控制算法来实现精确的位置控制。
4. 力矩控制：通过改变电机的电流大小来控制电机输出的力矩。
可以使用电流反馈控制算法来实现力矩控制。
5. 转矩控制：通过改变电机的电流大小和方向来控制电机输出的转矩。
转矩控制可以实现精确的负载控制和工艺要求。
这些控制方法可以单独应用，也可以组合使用，以实现不同的应用需求。

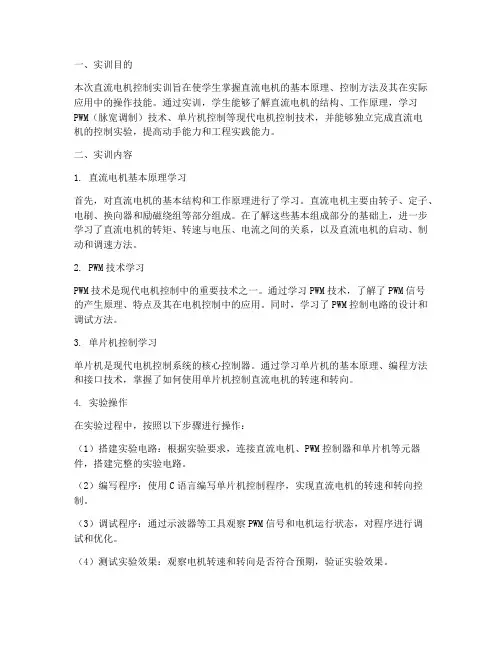

直流电机的控制实训报告
一、实训目的本次直流电机控制实训旨在使学生掌握直流电机的基本原理、控制方法及其在实际应用中的操作技能。
通过实训，学生能够了解直流电机的结构、工作原理，学习PWM（脉宽调制）技术、单片机控制等现代电机控制技术，并能够独立完成直流电机的控制实验，提高动手能力和工程实践能力。
二、实训内容1. 直流电机基本原理学习首先，对直流电机的基本结构和工作原理进行了学习。
直流电机主要由转子、定子、电刷、换向器和励磁绕组等部分组成。
在了解这些基本组成部分的基础上，进一步学习了直流电机的转矩、转速与电压、电流之间的关系，以及直流电机的启动、制动和调速方法。
2. PWM技术学习PWM技术是现代电机控制中的重要技术之一。
通过学习PWM技术，了解了PWM信号的产生原理、特点及其在电机控制中的应用。
同时，学习了PWM控制电路的设计和调试方法。
3. 单片机控制学习单片机是现代电机控制系统的核心控制器。
通过学习单片机的基本原理、编程方法和接口技术，掌握了如何使用单片机控制直流电机的转速和转向。
4. 实验操作在实验过程中，按照以下步骤进行操作：（1）搭建实验电路：根据实验要求，连接直流电机、PWM控制器和单片机等元器件，搭建完整的实验电路。
（2）编写程序：使用C语言编写单片机控制程序，实现直流电机的转速和转向控制。
（3）调试程序：通过示波器等工具观察PWM信号和电机运行状态，对程序进行调试和优化。
（4）测试实验效果：观察电机转速和转向是否符合预期，验证实验效果。
三、实验结果与分析1. 转速控制实验在转速控制实验中，通过调整PWM信号的占空比，实现了直流电机的无级调速。
实验结果表明，随着PWM占空比的增大，电机转速逐渐提高；随着PWM占空比的减小，电机转速逐渐降低。
2. 转向控制实验在转向控制实验中，通过改变PWM信号的极性，实现了直流电机的正反转。
实验结果表明，当PWM信号正负极性相反时，电机转向相反。
3. 实验结果分析通过本次实训，掌握了直流电机的基本原理、PWM技术和单片机控制方法。
直流电机控制原理图
直流电机控制原理图
直流电机是一种常见的电动机，它通过直流电源驱动，能够将
电能转换为机械能，广泛应用于工业生产、交通运输、家用电器等
领域。
直流电机的控制原理图是直流电机控制系统的重要组成部分，它能够帮助我们了解直流电机的工作原理和控制方式，本文将介绍
直流电机控制原理图的相关知识。
首先，直流电机控制原理图包括直流电机、电源、控制器等组件。
直流电机通常由定子、转子、碳刷、电枢等部分组成，电源为
直流电源，控制器则是用来控制电机运行的设备。
在直流电机控制
原理图中，这些组件通过电气连线连接在一起，形成一个完整的控
制系统。
在直流电机控制原理图中，电源为直流电源，它可以是电池、
直流发电机、直流稳压电源等。
电源的电压和电流大小将直接影响
到直流电机的运行性能，因此在设计直流电机控制系统时，需要根
据实际需要选择合适的电源。
控制器是直流电机控制系统中的关键部件，它可以根据外部输
入信号控制电机的启停、正反转、速度调节等功能。
常见的直流电
机控制器有直流调速器、直流电机驱动器、直流电机控制板等，它们可以根据具体的控制要求选择使用。
在直流电机控制原理图中，还会包括一些辅助元件，如限流电阻、过载保护器、电流传感器等。
这些辅助元件能够提高电机控制系统的稳定性和安全性，保护电机免受过载、短路等异常情况的影响。
总的来说，直流电机控制原理图是直流电机控制系统的重要组成部分，它通过电气连线将直流电机、电源、控制器等组件连接在一起，形成一个完整的控制系统。
掌握直流电机控制原理图的相关知识，能够帮助我们更好地理解直流电机的工作原理和控制方式，为实际应用提供参考和指导。
直流无刷电机控制器原理
直流无刷电机控制器原理直流无刷电机（BLDC）控制器是一种用于控制无刷电机转速和方向的设备，它通过精确的电子控制来实现对电机的精准驱动。
在本文中，我们将详细介绍直流无刷电机控制器的原理，包括其工作原理、结构组成、控制方法等内容。
1. 直流无刷电机控制器的工作原理。
直流无刷电机控制器的工作原理主要是通过对电机的三相驱动信号进行精确的控制，从而实现对电机的转速和方向的控制。
在控制器内部，通常包含了驱动电路、传感器信号处理电路和控制逻辑电路。
其中，驱动电路用于产生电机的三相驱动信号，传感器信号处理电路用于处理电机位置和速度的反馈信号，控制逻辑电路用于实现对电机的闭环控制。
2. 直流无刷电机控制器的结构组成。
直流无刷电机控制器通常由主控芯片、功率放大器、传感器、电源模块等部分组成。
主控芯片是控制器的核心部分，它负责处理传感器反馈信号并生成电机驱动信号，功率放大器用于放大主控芯片输出的驱动信号，传感器用于检测电机的位置和速度，电源模块用于为整个控制器提供稳定的电源供应。
3. 直流无刷电机控制器的控制方法。
直流无刷电机控制器通常采用开环控制和闭环控制两种方法。
开环控制是指根据预先设定的电机驱动信号直接驱动电机，这种控制方法简单、成本低，但精度较低。
闭环控制是指通过传感器反馈信号对电机进行实时监测和调节，以实现对电机的精准控制，这种控制方法精度高，但成本较高。
4. 直流无刷电机控制器的应用领域。
直流无刷电机控制器广泛应用于工业自动化、电动汽车、无人机、家用电器等领域。
在工业自动化中，直流无刷电机控制器可以实现对生产线上各种设备的精准控制；在电动汽车中，直流无刷电机控制器可以实现对电动汽车驱动系统的精准控制；在无人机中，直流无刷电机控制器可以实现对无人机飞行稳定性的控制；在家用电器中，直流无刷电机控制器可以实现对家用电器的精准驱动。
5. 结语。
通过本文的介绍，相信读者对直流无刷电机控制器的原理有了更深入的了解。
直流电机控制(PID)实验报告
s = speed1 % 100 / 10;
g = speed1 % 100 % 10;
sent(table[b]);
sent(table[s]);
sent(table[g]);
sent(0); sent(0);//预期值
sent(table[speedset/100]);
out=0;
uk1=uk;//为下一次增量做准备
e2=e1;
e1=e;
PWMTime=out; //out对应于PWM高电平的时间
return(0);
}
void PWMOUT()
{
//PWM=1;
if(cnt<PWMTime)//若小于PWM的设定时间，则输出高电平
PWM=1;
else//否则输出低电平
三、仪器及原理图
实验仪器：THKL-C51仿真器
四、实验代码
%增量式
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
#define ufloat unsigned float
sbit PWM=P1^2;
sbit DIN=P1^0;
sbit CLK=P1^1;
uint num;
float count=0;
uint cnt,n=0;
uint out;
uint PWMTime;
uchar code table[] = { 0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x7B,0x71,0x00,0x40 };
直流电机控制原理
直流电机控制原理
直流电机控制原理是一种将直流电源的电能转换为机械能的机电装置。
它通过控制电流方向和大小，来改变电机的转速和转矩。
直流电机控制的基本原理可以归纳为电流控制和转矩控制。
在电流控制方面，采用调节电机输入电流的方法来实现转速和转矩的控制。
其中，调节输入电流的大小可以通过改变电源电压、电阻、或者采用PWM（脉宽调制）技术进行控制。
而在转矩
控制方面，通过改变电机的电势（反电势）来控制电机的转矩输出。
直流电机的转速和转矩与输入电流之间存在一定的数学关系。
通常情况下，直流电机的转速与输入电压成正比，转矩与输入电流成正比。
因此，在控制直流电机的转速和转矩时，可以通过调节输入电压和电流的大小来实现。
为了实现精确的控制，常常使用PID调节器来控制直流电机。
PID调节器是一种基于比例、积分和微分的控制算法，通过根
据当前的误差、误差累积和误差变化率来动态地调节控制信号，以实现所需的输出。
在实际应用中，直流电机的控制可分为开环控制和闭环控制两种方式。
开环控制是指通过设定电机的输入电压或电流，来达到所需的输出转速和转矩。
而闭环控制则是通过测量电机的转速或转矩，并将其与设定值进行比较，从而实现对电机输入电压或电流的自动调节。
总的来说，直流电机控制原理是通过调节电流方向和大小，来控制电机的转速和转矩。
这种控制可通过调节电源电压、电阻、使用PWM技术或PID调节器等方法来实现。
同时，可通过开环控制和闭环控制两种方式来实现精确的电机控制。
直流电机及其控制系统
38
• 对和复励发电机，当负载电流增加时，由 于电枢反应、电枢电阻与串励绕组所引起 的电压降落，可由串励绕组的磁动势增强 来补偿。
• 所以，和复励发电机在任何负载下，其端 电压U几乎可以保持不变。
• 对差复励发电机，由于其串励绕组磁动势 与并励绕组磁动势相反。当有负载时，使 它的磁通大为削弱，端电压急剧下降。
器在内的励磁回路的总电阻。
可编辑ppt
27
• ⒈ 空载特性（n不变）
可编辑ppt
28
• ⒉ 外特性（n不变、Rf不变）
可编辑ppt
29
• 对并励发电机，当负载增加时（即外电 路电阻减小），负载电流IL增加，当负载 增加到一定程度，电流达到最大ILm 。若 负载电阻继续减小，电流则不在增加，
反而减小，当负载短路时，仅有不大的 短路电流Ia。
可编辑ppt
45
• ⒊功率平衡方程
• 式中：P1=U*Ia是电源对电机输入的功率； • Pe=Ea*Ia是电机向机械负载转换的电功率； • Pcua=Ia2*Ra是电枢回路总的铜损耗。
可编辑ppt
35
㈣ 复励发电机
可编辑ppt
36
• 复励发电机在磁极上有两个励磁绕组： 一个绕组与电枢并联，导线细匝数多— —并励绕组；另一个绕组与电枢串联， 导线粗而匝数少——串励绕组。
• 发电机空载时，串励绕组中没有电流， 故空载特性与并励发电机相同。
• 和复励、差复励
可编辑ppt
37
可编辑ppt
第三章 直流电机及其控制系统
可编辑ppt
1
第一节 直流电机的基本原理
可编辑ppt
2
• 直流电机电刷间的感应电势为：
• 式中：φ：一个磁极的磁通； n：电枢转速； KE： K关E 的=p常N/数60。a是与电机结构有 a：电枢绕组并联支路数。
直流电机基本知识与控制方法
专业资料电机简要学习手册2015-2-3一、直流电机原理与控制方法1直流电机简介直流电机（DM）是指能将直流电能转换成机械能（直流电动机）或将机械能转换成直流电能（直流发电机）的旋转电机。
它是能实现直流电能和机械能互相转换的电机。
当它作电动机运行时是直流电动机，将电能转换为机械能；作发电机运行时是直流发电机，将机械能转换为电能。
直流电机由转子（电枢）、定子（励磁绕组或者永磁体）、换向器、电刷等部分构成，以其良好的调速性能以至于在矢量控制出现以前基本占据了电机控制领域的整座江山。
但随着交流电机控制技术的发展，直流电机的弊端也逐渐显现，在很多领域都逐渐被交流电机所取代。
但如今直流电机仍然占据着不可忽视的地位，广泛用于对调速要求较高的生产机械上，如轧钢机、电力牵引、挖掘机械、纺织机械，龙门刨床等等，所以对直流电机的了解和研究仍然意义重大。
2 直流电动机基本结构与工作原理2.1 直流电机结构如下图，是直流电机结构图，电枢绕组通过换向器流过直流电流与定子绕组磁场发生作用，产生转矩。
定子按照励磁可分为直励，他励，复励。
电枢产生的磁场会叠加在定子磁场上使得气隙主磁通产生一个偏角，称为电枢反应，通常加补偿绕组使磁通畸变得以修正。
2.2 直流电机工作原理如图所示给两个电刷加上直流电源，如上图（a）所示，则有直流电流从电刷A 流入，经过线圈abcd，从电刷B 流出，根据电磁力定律，载流导体ab和cd收到电磁力的作用，其方向可由左手定则判定，两段导体受到的力形成了一个转矩，使得转子逆时针转动。
如果转子转到如上图（b）所示的位置，电刷A 和换向片2接触，电刷B 和换向片1接触，直流电流从电刷A 流入，在线圈中的流动方向是dcba，从电刷B 流出。
此时载流导体ab和cd受到电磁力的作用方向同样可由左手定则判定，它们产生的转矩仍然使得转子逆时针转动。
这就是直流电动机的工作原理。
外加的电源是直流的，但由于电刷和换向片的作用，在线圈中流过的电流是交流的，其产生的转矩的方向却是不变的。
直流电动机控制系统
直流电动机控制系统直流电动机是一种基本的电机类型，应用非常广泛。
而直流电动机控制系统则是控制直流电动机的关键工具。
本文将介绍直流电动机控制系统的工作原理、基本组成部分以及应用场景。
工作原理直流电动机控制系统的工作原理基于电流和电磁场的相互作用。
当通电后，电动机内的电流会在电磁铁中产生磁场。
这个磁场会作用于转子，导致它开始旋转。
而直流电动机控制系统的目的就是在保持稳定的基础上，改变电流的方向和大小，进而实现电机的转速控制。
组成部分直流电动机控制系统包含多个组成部分，下面将逐一介绍。
电源电源是直流电动机控制系统不可或缺的一个部分。
它提供了系统所需的电能，通常使用的是交流电源。
电动机电动机是直流电动机控制系统的核心，负责产生转动力。
根据控制系统的不同，会有不同规格的电机，例如不同转速和转矩。
电机驱动器电机驱动器是用来控制电流的方向和大小，改变电机的转速。
通常是由开关管、驱动电路以及电源组成。
传感器和反馈传感器和反馈是直流电动机控制系统中非常重要的部分，它可以检测电机的状态并将信息反馈给控制系统。
常用的传感器包括转速传感器、温度传感器等。
控制器控制器是直流电动机控制系统的大脑，根据传感器和反馈的信息来决定电机所要做的动作，例如改变电流的方向和大小，控制电机的运转。
应用场景直流电动机控制系统可以应用于许多领域，例如工业制造、航空和交通运输等。
在工业制造中，它可以应用于机械加工、制造生产线等设备；在航空中，它可以应用于航空器的起飞和着陆；在交通运输中，它可以应用于电动车辆、电动自行车和其他交通工具上。
直流电动机控制系统是控制电机的重要工具。
本文介绍了直流电动机控制系统的工作原理、基本组成部分以及应用场景。
希望本文能帮助您更好地了解直流电动机控制系统的基本知识，从而更好地应用于实际生产和生活中。
无刷直流电机控制方法
无刷直流电机控制方法
无刷直流电机的控制方法有以下几种：
1. 电压控制方法：通过改变驱动电机的电压来控制电机的转速。
利用PWM调整电压占空比，可以精确控制电机的转速和扭矩。
2. 闭环控制方法：通过采集电机的转速、位置或电流等信息，来计算误差并进行校正，实现对电机的闭环控制。
常见的闭环控制方法有速度闭环控制和位置闭环控制。
3. 传感器反馈控制方法：通过安装速度、位置或电流等传感器来实时监测电机状态，并将反馈信号与期望信号进行比较，通过控制器对电机进行控制。
这种方法可以提高控制精度和响应速度。
4. 感应器反馈控制方法：通过对电机正弦电流的反馈进行控制，实现对电机的控制。
这种方法不需要安装传感器，并具有较高的控制精度和响应速度。
5. 磁场定向控制方法：通过感应器或感应器反馈对电机磁场进行定向控制，实现对电机转矩和速度的精确控制。
需要注意的是，无刷直流电机的控制方法选用应根据具体应用场景和要求来确定，而不同的控制方法也可能会相互结合使用，以满足对电机的精确控制。
直流电机 控制原理
直流电机控制原理
直流电机的控制原理是通过改变电机的电流和电压来实现转速和转向的控制。
一般来说，直流电机的转速与电压成正比，而转向则与电流方向相关。
在电机控制系统中，常用的控制方式包括电压控制和电流控制。
1. 电压控制：通过改变电机输入端的电压来控制电机的转速。
这种控制方式常用于较简单的电机控制系统，如家用电器中的风扇调速。
通过改变电压大小，可以实现电机转速的调节。
2. 电流控制：通过改变电机输入端的电流来控制电机的转向和转速。
在这种控制方式下，通过改变电流的方向和大小，可以实现电机正转、反转和调速等功能。
电机启动时，通常会施加较大的启动电流，然后根据需要逐渐减小电流来控制转速。
为了实现电机的精确控制，还常常使用脉宽调制（PWM）技术。
脉宽调制是通过调节一个定时周期内高电平的时长来控制输出电压或电流的一种技术。
在直流电机控制系统中，通过改变PWM的占空比（高电平时长与一个周期时长的比值），可
以实现电机转速的微调。
较大的占空比意味着输出电压或电流的变化幅度较大，从而实现较高的转速。
此外，还可结合反馈控制系统来实现闭环控制。
反馈控制的原理是通过测量电机的转速或转角，并与期望值进行比较，然后根据误差来调整输出。
通过反馈控制，可以实现电机的精确控制和稳定运行。
直流电动机驱动及其控制
度，满足高精度应用需求。
智能化与网络化
03
通过集成传感器、通信模块和控制单元，实现直流电动机的智
能化与网络化，提升系统的自动化和远程监控能力。
新材料与新技术的应用
新型磁性材料
利用新型磁性材料如稀土永磁材料，增强直流电动机的磁场强度 和稳定性，提高电机性能。
碳纤维复合材料
在电动机结构中应用碳纤维复合材料，减轻电机重量，提高机械强 度和耐腐蚀性。
案例三
总结词
航空航天领域对直流电动机驱动与控制技术有特殊要求，需要具备高可靠性、高稳定性 、抗干扰能力强等特点。
详细描述
在航空航天领域中，直流电动机驱动与控制系统广泛应用于各种飞行器、卫星和火箭的 控制系统。由于航空航天领域的特殊环境条件，对直流电动机驱动与控制系统的可靠性 、稳定性和抗干扰能力要求极高。因此，需要采用先进的材料、工艺和设计方法，确保
直流电动机驱动及 其控制
目录
• 直流电动机简介 • 直流电动机驱动技术 • 直流电动机的控制技术 • 直流电动机驱动与控制的挑战与展望 • 实际应用案例分析
01
CATALOGUE
直流电动机简介
直流电动机的基本原理
直流电动机的基本原理基于磁场和电流的相互作用。当电流通过电机的线圈时， 会产生磁场，该磁场与电机内部的磁铁相互作用，从而产生转矩驱动电机旋转。
案例二
总结词
工业自动化生产线中，直流电动机驱动与控制技术广泛应用于各种机械设备的驱动，具有高精度、高效率、高可 靠性等优点。
详细描述
在工业自动化生产线中，直流电动机驱动与控制系统能够实现精确的位置控制、速度控制和力矩控制，广泛应用 于机床、机器人、包装机械等设备的驱动。通过先进的控制算法，可以实现高精度的运动控制和工艺参数调节， 提高生产效率和产品质量。
简述直流控制电机两种控制方式的特点
直流控制电机有两种常见的控制方式，分别是电压控制和电流控制。
这两种方式在实际应用中有着各自的特点和优势。
我们来简述一下电压控制的特点。
电压控制是指通过控制电机的输入电压来实现对电机的转速和转矩的控制。
在电压控制方式下，控制系统对电机的输入电压进行调节，从而控制电机的运行状态。
这种方式的特点是控制简单，成本相对较低，并且适用于一些对控制精度要求不是很高的场合。
但是，电压控制方式往往无法很好地控制电机的启动和制动过程，且在负载波动较大的情况下稳定性较差。
接下来，我们再来简述一下电流控制的特点。
电流控制是通过控制电机的输入电流来实现对电机转速和转矩的控制。
在电流控制方式下，控制系统对电机的输入电流进行调节，从而控制电机的运行状态。
相比于电压控制，电流控制方式能够更准确地控制电机的转速和转矩，并且具有更好的动态响应性能。
但是，电流控制方式也相对复杂一些，需要更高的系统成本，并且对控制系统的稳定性和抗干扰能力要求较高。
电压控制和电流控制是直流控制电机常用的两种控制方式。
在选择控制方式时，需根据实际应用场景的要求和限制进行综合考虑，以便选择最合适的控制方式。
在一些对精确控制要求不是很高的场合，可以选择电压控制方式；而在对精确控制和动态响应性能要求较高的场合，则需要选择电流控制方式。
通过合理选择和应用控制方式，可以更好地发挥直流控制电机的性能，满足不同场合的实际需求。
简而言之，在直流控制电机的两种控制方式中，电压控制方式具有成本低、控制简单的特点，适合对控制精度要求不高的场合；而电流控制方式则具有精确控制和良好的动态响应性能，适合对控制精度和动态性能要求较高的场合。
在实际应用中，需根据具体需求和限制进行综合考虑，选择最合适的控制方式。
直流控制电机是一种常见的电动机，广泛应用于工业生产和各类机械设备中。
它可通过不同的控制方式来实现对电机转速和转矩的精确控制，其中电压控制和电流控制是两种常见的方式。
我们再深入了解一下电压控制的特点。
几种常见的电机控制方法
几种常见的电机控制方法电机控制是指对电机的转速、转向、转矩等参数进行控制的一种技术手段。
随着科技的发展和应用领域的不断扩大，电机控制方法也日新月异，下面将介绍几种常见的电机控制方法。
直流电动机是最简单的一种电机，控制方法也相对简单。
常见的直流电机控制方法有电压控制法、电流控制法和功率控制法等。
-电压控制法：通过调节直流电源的电压来改变电机的转速和转矩。
一般来说，电压越高，电机的转速和转矩就越大。
这种方法简单易行，但效果较差，容易导致电机失控。
-电流控制法：通过调节直流电机的电流，来控制电机的转速和转矩。
在实际应用中，通过改变电机的电流来改变其转速和转矩，效果比较理想。
-功率控制法：通过调节直流电机的功率来控制电机的转速和转矩。
功率控制方法可以根据实际需求，灵活地调整电机的工作状态。
交流电机分为异步电机和同步电机，它们的控制方法也有所不同。
-异步电机控制方法：常见的异步电机控制方法有电压控制法、频率控制法和转子电阻控制法等。
+电压控制法：通过调节电压的大小来改变电机的转速和转矩。
随着电压的升高，电机的转速和转矩也会增大。
+频率控制法：通过改变供电频率来控制电机的转速和转矩。
频率越高，电机的转速越高，但转矩会下降。
+转子电阻控制法：通过改变转子电阻的大小来控制电机的转速和转矩。
转子电阻越大，电机的转速和转矩就越小。
-同步电机控制方法：同步电机是一种特殊的交流电机，其控制方法主要有磁通定向控制法和转矩控制法。
+磁通定向控制法：通过改变定子电流的相位和幅值，以及转子磁通的磁链位置，来控制电机的转速和转矩。
该方法可以实现电机的高效控制和精确控制。
+转矩控制法：通过改变定子电流和转子磁链的相对位置，来控制电机的转矩。
该方法主要用于需要实现精确转矩控制的应用。
步进电机是一种特殊的交流电机，根据其驱动方式不同，控制方法也有所不同。
-开环控制法：通过给步进电机施加一定的脉冲信号，来控制电机的转速和转矩。
这种方法简单易行，但缺乏反馈信息，控制效果有限。
直流电机三种控制方法示例及比较
直流电机的三种控制方法讨论比较了三种跟踪定位点命令及减小负载扰动敏感性的技术。
✓前馈控制✓积分反馈控制✓LQR最优二次型算法控制一、问题描述在电枢控制的直流电动机中，外加电压Va控制电机转轴的转角速度。
如图1所示图1 带负载电机工作示意图图1中显示了两种减小角速度对负载变化（改变电机负载的反向转矩）敏感性的方法。
图2所示的是一个简单的直流电机模型，转矩Td作为电机的负载扰动。
在该扰动下，必须使转速的变化减到最小。
图2 带负载电机结构模型模型参数入下所示：R = 2.0; % OhmsL = 0.5; % HenrysKm = 0.1; Kb = 0.1; % torque and back emf constants转矩和反电势常数Kf = 0.2; % Nms 粘滞摩擦系数J = 0.02; % kg.m^2/s^2 转动惯量首先构造一个直流电机的状态空间模型，有两个输入（Va，Td）和一个输出（w）：h1 = tf(Km,[L R]); % armature电枢传递函数h2 = tf(1,[J Kf]); % eqn of motion 转动负载的传递函数dcm = ss(h2) * [h1 , 1]; % w = h2 * (h1*Va + Td) 角速度函数dcm = feedback(dcm,Kb,1,1); % close back emf loop现在绘制阶跃输入电压为Va的角速度响应曲线，如图3所示。
右键点击图形，选择Characteristics 可查看具体响应参数，上升时间，调节时间，峰值时间等。
stepplot(dcm(1));图3 带负载电机在输入单位阶跃电压信号Va时的响应曲线二、前馈控制设计图4所示，是一个简单的前馈控制结构，通过控制器调节使角速度w达到w_ref的指定值。
图4 前馈控制示意图前馈增益Kff应该设置为电压到角速度的直流增益的倒数Kff = 1/dcgain(dcm(1))。
