化工基础(张四方)绪论
化工基础(张四方),传热
四.传热中的一些基本物理量和单位
热量Q：是能量的一种形式， J 传热速率 常用q表示 是指单位时间传递的热量， W 传热速率也称为热流量，或热负荷
热流密度q：单位面积上的传热速率，W· m 潜热：单位质量的物质在发生相变化时伴随的热量变化J/kg 比定压热容cp：压力恒定时，单位质量的物质温度升高1K时 所需的热量，J· -1· -1 K kg
均值。
二. 平面壁的稳定热传导 1）单层平壁的稳定热传导
对于稳定传热，导热速率q不随时间而变。
t2
t1
q dt
A 0 d
q t 2 t1 A
t1 t2
q
A
t1 t 2
t1 t 2 t 推动力 (A) R 热阻
R——导热热阻，传导距离δ越大，传热面 积和导热系数越小，传导热阻越大。
3 间壁式传热
在多数情况下，化工工艺上不允许冷热流体直接接触，故直接接触式 传热和蓄热式传热在工业上并不很多，工业上应用最多的是间壁式传热过 程。这类换热器的特点是在冷、热两种流体之间用一金属壁(或石墨等导热 性能好的非金属壁)隔开，以便使两种流体在不相混合的情况下进行热量传 递。这类换热器中以套管式换热器和列管式换热器为典型设备。
液体中，水的导热系数最大。除水和甘油外，绝大多数液体 的导热系数随温度的升高而略有减小。
气体的导热系数
气体的导热系数很小，不利于导热，但有利于保温。 气体的导热系数随温度升高而加大 。 在相当大的压强范围内，气体的导热系数随压强变化极小 注意：在传热过程中，物质内不同位置的温度可能不相同， 因而导热系数也不同，在工程计算中常取导热系数的算术平
对数平均半径
2rm l t1 t 2 2l (t1 t 2 ) r2 r2 r1 ln r1
化工基础 第一章 绪论
第一章 绪 论§1.1 课程的性质与任务1 课程的性质化工生产由各种各样的化工过程组成，化工产品的生产与应用都离不开化工的基础知识。
《化工基础》课程是讲述化工生产过程中的单元操作的课程，是化工类各专业都需要开设的专业基础课，属工程学科，具有工程性和应用性。
2 课程的任务通过本课程的学习，使学生初步掌握化学工程学中关于动量传递、热量传递和质量传递以及反应器的基本原理；初步掌握一些主要化工产品的生产过程的一般原则；了解一些典型化工设备的结构、性能和工作原理以及生产中涉及的一些实际问题和解决问题的基本方法，并把这些认识用于化工生产和研究之中，使生产技术不断改进。
借以逐步树立辩证唯物主义观点、技术经济观点、使学生具有初步的研究化工生产实际问题的能力和分析处理中学化学有关教材、联系化工实际开展课外活动的能力。
§1.2课程内容和学习目的1 课程内容化学工业包括各种各样的化工生产过程，各个生产过程又有多个环节组成。
尽管如此，任何化工生产过程总涉及两个基本内容：化学工程和化学工艺。
它们又都包含多个基本单元操作。
因此，本课程的内容包括三个方面：单元操作部分内容、化学反应工程部分内容和化学工艺学部分内容。
其中单元操作部分是我们本书学习的重点。
（1）单元操作部分内容化工过程是指化学工业的生产过程，特点之一是操作步骤多，原料在各步骤中依次通过若干个或若干组设备，经历各种方式的处理之后才能成为产品。
由于不同的化学工业所用的原料与所得的产品不同，所以各种化工过程的差别很大。
一个化工过程所包含的操作步骤可分为两大类。
一类以进行化学反应为主，通常是在反应器中进行；另一类则为不进行化学反应的物理过程，包括原料预处理过程和反应产物后处理过程。
尽管从生产某种产品的意义上说，反应过程是生产过程的核心，但它在工厂的设备投资和操作费用中通常并不占据主要比例，实际上起决定作用的往往是众多的物理过程，它们决定了整个生产的经济效益。
化工基础(张四方) 第四章精馏
2、α =1，pA*=pB*，yA=xA，即蒸气组成与液相组成相同，
故用普遍精馏方法分不开A、B。说明此溶液有恒沸点。
21
4-2 连续精馏
4-2.1 精馏原理
根据气液相平衡相图，混合液中 A组分的挥发度较大，在发生部 分气化和部分冷凝时，平衡的气 相浓度要比液相浓度大。这在tx-y图上看得很清楚，这就是分 离混合液的根据。 如右图，一次部分气化和部分冷 凝后：y1>xF>x1 y1——加热原料液时产生的第一 个 气泡的组成。 x1——经过一次气化后原料剩下 的液体的组成。
1
第四章 精馏
本章重点及难点
掌握双组分理想溶液气液相平衡的各种表达形式； 掌握进料的不同热状况及其对精馏操作的影响； 掌握两组分连续精馏塔理论塔板数的的图解法； 掌握回流比对精馏过程的影响及回流比的选择；
了解简捷法求理论板层数的方法；
2
3
4
概述
蒸馏基本概念
液体都具有挥发而变成蒸气的能力，这种能力称为物 质的挥发性。蒸馏是分离均相液体混合物的一种单元操 作。蒸馏分离的依据是，利用溶液中各组分挥发度（或
A
对理想溶液，因
pA pB ， B xA xB
A A B B
p , p PA P x PB P x A A B B 易挥发组分PA大则νA大，故挥发度可描述组分的挥发物
故
性。
相对挥发度：是指溶液中两组分挥发度之比，常以易挥发组 分的挥发度为分子。
吸收
16
4-1.2 相平衡相图
t -x （或 y）图（温度-组成图）
气相区 露点
两相区
t-x(y) 图表示在总压 P 一定的条件 下，相平衡时气（液）相组成与温 度的关系。 在总压一定的条件下，将组成为 xf 的溶液加热至该溶液的泡点 tA，产 生第一个气泡的组成为 yA。 继续加热，随温度升高，物系变为 互成平衡的汽液两相，两相温度相 同组成分别为 yA 和 xA
化工基础 绪论
化工基础
College of Chemistry & Materials
化学反应过程 化工生产的核心
化工生产过程
原料的预处理
物理处理过程 (单元操作)
产品的加工
2022/2/13
第一章 绪 论
11
化工基础
College of Chemistry & Materials
单元操作：化工生产中除化学反应单
2. 单元操作阶段
20世纪初，人们逐渐发现，许多门化学工业中存在共同 的操作原理。例如，无论是制糖业还是制碱业，从溶液蒸发 得到固体糖和固体碱的原理是相同的，于是，蒸发成为最早 提出的单元操作之一。经不断总结，被称为单元操作的有： 流体流动与输送、沉降与过滤、固体流态化、传热、蒸发、 蒸馏、吸收、吸附、萃取、干燥、结晶、膜分离等。
物料衡算也称为质量衡算，其依据是质量 守恒定律。它反映一个过程中原料、产物、副 产物等之间的关系。
进入的物料量必等于排出的物料量和过程 中的积累量：
输入物料量 ＝ 排出物料量＋过程积累量
2022/2/13
第一章 绪 论
18
∑M入
系统 积累 M
化工基础
College of Chemistry & Materials
量的条件
2022/2/13
第一章 绪 论
23
化工基础
College of Chemistry & Materials
4、过程速率（动力学过程）：
过程速率（γ）=
过程推动力（ Δ ） 过程阻力（R）
确定所需设备大小：
根据过程需处理的物料量。
根据过程速率大小。 确定提高过程速率的方法：
增加过程推动力Δ ：压强差、温度差、浓度差。
化工基础(张四方),化学反应工程与反应器
5-3均相等温等容反应的动力学方程式
一、不可逆反应 1、一级反应：反应速率与反应物浓度的一次方成正比。
A k1 P
dcA r k 1cA dt
1 cA0 1 1 t ln ln k 1 cA k 1 1 xA
2、二级反应：反应速率与反应物浓度的平方（或两物 质浓度的乘积）成正比。
dcS rS k 2cP dt
5-4 均相反应器
理想置换
理想流动模型 物料在反应器 内的流动模型 非理想流动模型 多级理想混合模型 一、理想流动模型 1、理想置换：又称为活塞流或理想排挤，反应物料以一致 的方向向前移动，截面上各点的流速完全相等。 特点： ①在垂直流动方向的截面上，所有的物性都是均匀一致，即 截面上各点的温度、浓度、压力、速度均分别相同。 ②反应器内所有物料粒子的停留时间相同，物料在反应器内 的停留时间是管长的函数。 理想混合 扩散模型
③数学模型的应用
大设备的设计
放大的依据：相似论 (相似准数Re、Pr、Nu、Pe、Sc等)
研究的方法：
（1）经验归纳法：将实验数据用因次分析法和相似方法整 理而获得经验关联式。 （2）数学模拟法：将复杂对象合理简化成一个与原过程近 似等效的模型，然后对简化模型进行数学描述。
在化学工程中，数学模型主要包括以下内容：
c A 0 cA t k0
二、可逆反应 反应正向和逆向都可以进行的反应，也称对峙反应。
k1, P k A
rA r1 r 2 k1cA k cP
三、复杂反应 A k1 P 1、平行反应：反应物能同时进行两个或以上的反应。
rA k1cA k 2cA (k1 k 2)cA
① ② ③ ④
对于间歇反应器：①、②项为零。 对于定态操作的连续反应器：不存在累积，④项为零。 对于半连续操作和非定态操作的连续流动反应器:四项均需考虑. 2、热量衡算
化 工 基 础

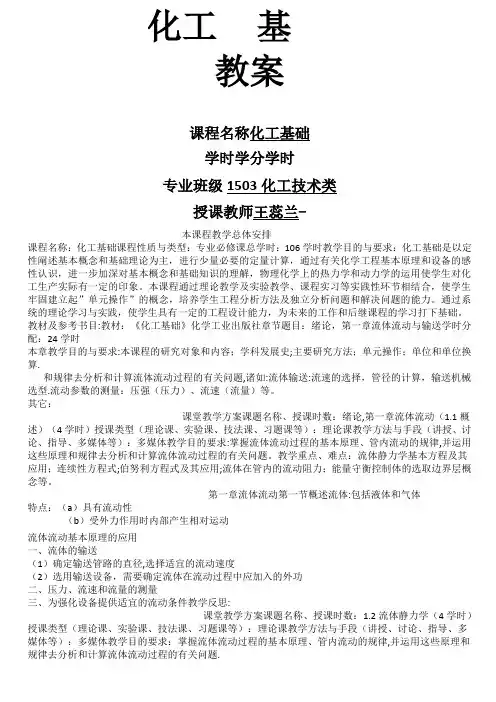

化工教案课程名称化工基础学时学分学时专业班级1503化工技术类授课教师王蕊兰-本课程教学总体安排课程名称：化工基础课程性质与类型：专业必修课总学时：106学时教学目的与要求：化工基础是以定性阐述基本概念和基础理论为主，进行少量必要的定量计算，通过有关化学工程基本原理和设备的感性认识，进一步加深对基本概念和基础知识的理解，物理化学上的热力学和动力学的运用使学生对化工生产实际有一定的印象。
本课程通过理论教学及实验教学、课程实习等实践性环节相结合，使学生牢固建立起”单元操作”的概念，培养学生工程分析方法及独立分析问题和解决问题的能力。
通过系统的理论学习与实践，使学生具有一定的工程设计能力，为未来的工作和后继课程的学习打下基础。
教材及参考书目:教材：《化工基础》化学工业出版社章节题目：绪论，第一章流体流动与输送学时分配：24学时本章教学目的与要求:本课程的研究对象和内容；学科发展史;主要研究方法；单元操作；单位和单位换算.和规律去分析和计算流体流动过程的有关问题,诸如:流体输送:流速的选择，管径的计算，输送机械选型.流动参数的测量：压强（压力）、流速（流量）等。
其它：课堂教学方案课题名称、授课时数：绪论,第一章流体流动（1.1概述）（4学时）授课类型（理论课、实验课、技法课、习题课等）：理论课教学方法与手段（讲授、讨论、指导、多媒体等）：多媒体教学目的要求:掌握流体流动过程的基本原理、管内流动的规律,并运用这些原理和规律去分析和计算流体流动过程的有关问题。
教学重点、难点：流体静力学基本方程及其应用；连续性方程式;伯努利方程式及其应用;流体在管内的流动阻力；能量守衡控制体的选取边界层概念等。
第一章流体流动第一节概述流体:包括液体和气体特点：（a）具有流动性（b）受外力作用时内部产生相对运动流体流动基本原理的应用一、流体的输送（1）确定输送管路的直径,选择适宜的流动速度（2）选用输送设备，需要确定流体在流动过程中应加入的外功二、压力、流速和流量的测量三、为强化设备提供适宜的流动条件教学反思:课堂教学方案课题名称、授课时数：1.2流体静力学（4学时）授课类型（理论课、实验课、技法课、习题课等）：理论课教学方法与手段（讲授、讨论、指导、多媒体等）：多媒体教学目的要求：掌握流体流动过程的基本原理、管内流动的规律,并运用这些原理和规律去分析和计算流体流动过程的有关问题.教学重点、难点：一、流体的压强及其特性二、流体静力学基本方程式.第二节流体静力学——-静止流体内部压力变化的规律一、流体的压缩性液体的形状与容器相同,其体积几乎不随压强和温度而改变.气体的形状与容器完全相同，完全充满整个容器,其体积随压强和温度的变化而有明显改变。
第一章石油化工基础
化学工业出版社
第一章 石油化工工艺基础
授课时间 第1周二 1、2节
授课班级 15石化
学习内容 绪论
能力目标
上课地点
ห้องสมุดไป่ตู้1212
课时
2
熟悉化工生产的过程，熟练运用转化率、选择性、收率
教学目标
知识目标
掌握化工生产过程的步骤、转化率、选择性、收率定义
素质目标
提高创新能力，建立标准化意识
目标群 体
➢ 分离和精制的方法和技术是多种多样的，通常有冷凝、吸 收、吸附、冷冻、闪蒸、精馏、萃取、渗透膜分离、结晶 、过滤和干燥等，不同生产过程可以有针对性地采用相应 的分离和精制方法。分离出来的副产物和“三废’也应加 以利用或处理。
9
第二节 化工生产过程的主要销量指标
一、生产能力和生产强度 （1）生产能力系指一个设备，一套装置或一个工厂
实现化学反应过程的设备称为反应器。工业反应 器的类型众多，不同反应过程，所用的反应器形式 不同。反应器若按结构特点分；有管式反应器（装 填催化剂，也可是空管）、床式反应器（装填催化 剂，有固定床、移动床、流化床及沸腾床等）、釜 式反应器和塔式反应器等；若按操作方式分，有间 歇式、连续式和半连续式三种；若按换热状况分， 有等温反应器、绝热反应器和变温反应器，换热方 式有间接换热式和直接换热式。
在单位时间内生产的产品量，或在单位时间内处 理的原料量。其单位为kg/h，t／d或kt／a，万 t/a等。 （2）生产强度为设备的单位特征几何量的生产能 力。即设备的单位体积的主产kg/h•m3能力，或 单位面积的生产能力。其单位为，kg/h•m2等 。生产强度指标主要用于比较那些相同反应过程 或物理加工过程的设备或装置的优劣。设备中进 行的过程速率高，其生产强度就高。
化工基础第一章绪论
15.02.2021
8
前后处理工序中所进行的过程多数是纯物理过 程。同样，其它各种化工生产过程，除化学反应外， 其余操作步骤都可归纳为若干种基本的物理过程， 如流体的输送与压缩、沉降、过滤、传热、蒸发、 结晶、吸收、蒸馏、萃取、冷冻等。
人们在长期从事化工生产实践中，自然而然地 把组成不同化工行业生产过程所共有的基本的物理 操作过程抽提出来，研究其各自内在的规律性，并 在理论上加以总结和提高，再应用到生产实践中去， 这些基本的物理操作过程就称为单元操作。
尽管各单元操作多种多样，但就它们发生的过程
和所遵循的物理规律的共性而言，可以将它们从物理
本质上归纳为三类基本传递过程，即：动量传递过程、
热量传递过程、质量传递过程，简称“三传”。
（1）动量传递过程：主要讨论流体动力学过程的
基本规律，即研究流体的流动及流体和与之接触的固
体壁面间发生相对运动时的基本规律，以及受这些规
后处理过程：化学反应后，对产物或中间产物需要进
行必要的后处理，以便获得合格的最终产品或中间产
物。 15.02.2021
7
例如，高压法生产聚乙烯，上述过程可图示如 下：
回收乙烯
乙烯 压缩机
加热器
聚合 反应器
分离器
粒状聚乙烯 粒化器
聚乙烯
乙烯的压缩与预热为预处理过程；聚合反应后， 物料的分离与聚乙烯的粒化，则为产物的后处理过程。
15.02.2021
20
基本单位、导出单位再加上一些辅助单位及有 关的规则，即可构成一种单位制。
基本量（基本单位）
单位制
导出量（导出单位） 辅助单位
有关规则
15.02.2021
21
一、过去常用的单位制
化工基础---第一章+绪论 共35页
22.07.2019
13
3、化工工艺学部分内容：（一工）
化工工艺学是研究如何利用天然原料或半成品 通过适当的化学和物理的方法加工成化工产品的生产 过程的学科。
它的任务是依据化学、物理化学、化学工程原理 ，寻求技术上先进、经济上合理的生产方法、工艺流 程、最佳操作条件和适宜的设备构型。
22.07.2019
22.07.2019
19
基本单位、导出单位再加上一些辅助单位及有 关的规则，即可构成一种单位制。
基本量（基本单位）
单位制
导出量（导出单位） 辅助单位
有关规则
22.07.2019
20
一、过去常用的单位制
常用单位制
cgs制（物理单位制）
长度
cm
时间
s
质量
g
重量
（力）
MKS制 重力制（工程制）
物理方程又称量纲一致性方程。
22.07.2019
30
例1－1 SI中，质量为1kg的物体在重力场的作用 下受到多大的力？
解：F=mg=1×9.81=9.81N
质量为1kg的物体在重力场的作用下受到的力，定 义为重力单位制中的基本量重量（力）的单位kgf,
工程观点－－理论上的正确性、技术上的可行性、 操作上的安全性、经济上的合理性。
22.07.2019
4
二、本课程的主要内容（“三传一反一工”）
本课程包括“化工原理（“三传”）”、“化学反 应工程（基本反应器）”及“化工工艺学”三大部分 内容。习惯上称为“三传一反一工”。共八章的内容 。
用化工手段将原料加工成产品的生产过程统称为化
22.07.2019
8
（一）单元操作（Unit Operation） 1、单元操作概念：不同化工行业生产过程中所共
第一章绪论
d．按技术密集程度和附加值大小分类：
① 通用化学品：以煤、石油、天然气、农副产品 为原料经简单加工而成的三烯三苯一炔一萘、三酸 二碱等。 ② 精细化工品：以通用化学品为原料，深加工， 高附加值，小批量，大利润，高纯度的产品。
3．化学工业的原料及选择原则
根据物质来源分，有无机原料和有机原料两大类。
气或液
利用温差传入 或移出热量
热量传递
液
供热汽化溶剂
热量传递
2．化工生产过程的工业特征
(1)化工过程是大规模的工业生产，物料处理量大， 与实验研究相差悬殊。 (2)化工生产多为连续化生产过程。 (3)化工生产处理的物料从原料的纯度到产品的收率
都与化学实验研究不尽相同。
(4)化工生产需要设置专用供水、供电、动力、贮存、 运输等设施。 (5)化工生产涉及经济问题。如原料供应、设备投资、 能耗、销售、投入、工时及生产管理等。经济效益 是评价化工生产过程是否能实施的重要指标。
19世纪，钢铁工业的发展促进了炼焦工业，从
炼焦副产品煤焦油中提取多种有机芳香族化合物， 并以其为原料制染料、医药、香料、炸药等产品， 形成了以煤焦油为基础的有机合成工业。 20世纪初，美国标准石油公司采用裂化方法将
重质油加热转化为相当汽油馏分的轻质油。促进了
石油化工的发展。 20世纪中叶，有机化工产品80%-90%是以石油或 天然气为原料生产的，三大合成材料的原料几乎全部 来自石油化工。由于化工原料的变化，引发了化学工
化学工业的作用：
• 机械工业
• 电子工业
• 国防工业
• 农业
• 日用品
机械工业
切割用的电石、成型剂、粘合剂、表面处理、
化学镀、防锈涂料、合成纤维、合成树脂、橡胶、
化工基础大纲
化工基础一、说明（一）课程性质《化工基础》是化学专业的一门重要的专业基础必修课程。
（二）教学目的通过教学使学生熟悉化工生产中所涉及的基本原理和典型设备，以及它们在化工生产中的应用；认识化工生产中分析和解决问题的途径。
（三）教学内容及学时数本课程主要包括化学工程和化学工艺两部分。
化学工程研究和探讨的是化学生产过程中共同性操作规律及其工程性质的问题；化学工艺主要是产品生产的物理化学原理，结合技术经济原则，选用可取的原料和技术线路，确定最优的工艺条件制定合理的生产流程，以达到充分利用物料和能量，降低基本建设投资和生产费用，获得高的劳动生产率，生产尽可能多的合格产品，并且避免对环境的污染。
本课程总学时数为45学时。
序号内容学时数（45）课堂学时数实践学时数1 第一章绪论 22 第二章典型化工产品工艺学77 第三章流体的流动和输送88 第四章传热过程及换热器99 第五章传质过程及塔设备88 第六章工业化学反应过程及反应器 66 第七章化工过程开发与评价 33 第八章化学工业发展趋势和化学工程学 22 45（四）教学方式本课程采用课堂讲授、多媒体教学、习题讨论、实验验证相结合的多种手段、方法开展教学。
（五）考核要求1.考核的方式及成绩评定本课程采取过程与结果相结合的综合考核方式，总成绩=平时成绩50%+考试成绩50%。
2.考题设计概念题约占30％，简答题约占30％，计算题约占40％.二、本文第一章绪论教学要点：化学工程的主要内容是传递过程和化学反应过程，传递过程包括动量传递、热量传递和质量传递三种过程。
化学工艺的主要内容是选择典型的和在国民经济中具有重要意义的化工产品，按照化学工艺学的体系，着重讲授其生产原理、工艺流程、最适宜操作条件及主要设备机械等。
教学时数：2学时教学内容：第一节化学工业概况（0.5学时）第二节化工生产过程概述（1学时）第三节化学工程学简介（0.5学时）教学要求：本章要求了解化学工业的形成、发展、分类及其在国民经济中的地位和作用；化工生产过程的基本特点、生产过程的分析和过程优化；理解并掌握化学工程学学科的基本情况、化工基础课程的基本内容、主要研究方法和重要概念。
化工基础文档
化工基础一、引言化工基础是化学工程领域的基础学科，是指对化学物质的性质、组成、结构以及其在化学过程中的转化行为等进行研究和应用的一门学科。
化工基础包含了化学、物理、材料科学等相关学科的知识，并将其应用于工业生产、能源开发、环境保护等方面。
本文将介绍化工基础的基本概念、重要性以及与其他学科的关系。
二、化工基础的概念化工基础是研究化学物质及其在化学过程中的转化行为的学科，它涉及了化学、物理、材料科学等多个学科的知识。
化工基础主要包括以下几个方面的内容：1.化学物质的性质：化工基础研究化学物质的物理性质、化学性质以及其它相关属性，如密度、粘度、熔点、沸点、溶解度等。
2.化学反应过程：化工基础研究化学反应的过程、机理以及相关的动力学性质，包括反应速率、转化率、平衡常数等。
3.化学工艺流程：化工基础研究化学生产过程中的流程设计、设备选型以及相关的工艺参数控制和优化。
4.化工原理与应用：化工基础研究化工工艺中所涉及的原理与应用，如传热、传质、反应器设计、分离技术等。
三、化工基础的重要性化工基础是化学工程领域的基础学科，对于化学工程师的培养和工程技术的发展都具有重要的意义。
1.为化学工程提供基础理论：化工基础提供了化学工程所需的基础理论知识，使得化学工程师能够理解和研究化学工程过程中的物理化学现象，为工程实践提供了指导。
2.为工程技术的发展提供支撑：化工基础的研究与应用推动了化学工程技术的发展，带动了工程设备、工艺流程以及产品质量的提升。
3.为环境保护提供解决方案：化工基础的研究与应用有助于解决环境污染和资源浪费等问题，为环境保护提供了重要的技术支持。
四、化工基础与其他学科的关系化工基础与其他学科有着密切的关系，包括化学、物理、材料科学等。
1.化学：化工基础是化学工程的重要组成部分，化学是化工基础的核心内容之一。
化工基础研究化学物质及其性质、反应过程等，为化学工程的研究和应用提供了基础理论。
2.物理：化工基础涉及到物理特性、传热传质等物理现象，因此与物理学有密切联系。
《化工基础》教案解析
m
P•M 1000 • R • T
4、密度值一般通过查找（物性数据表或经验公式）来 得到
二、流体的粘度μ 1、粘度的表示：①绝对粘度（又称动力粘度），②运
动粘度，③条件粘度（如：恩氏粘度） 2、绝对粘度的单位换算
1Pa.s(帕.秒)=10P（泊）=1000cP（厘泊） 3、绝对粘度与运动粘度间的关系
的湿分汽化
质
返回本节
接上表
• 2、单元反应过程:化学反应过程是化工生 产过程的核心，如：氧化、硝化等。 • 3、本课程的研究对象：单元操作的基本 原理和设备；化学反应器；化学工艺学。
接上表
思考与提问
• 化工过程的研究对象是什么？ • 本课程的重点研究对象又是什么？
返回本节
二、本课程的性质、内容、任务
2. 掌握U型管压力计的使用
3. 了解液位的测量及液封高度的计 算
4. 掌握压力间的单位换算 返回本节
习题课（分组完成的大型作业）
• 1、首先分组（课前进行），大致7～8人一组，每 组同学围成一圈进行讨论式的学习。（5分钟）
• 2、由学生自己对本组人员进行分工——查阅资料、 出注意、记录、制图、计算及整理完善形成文件。 （大略1学时左右）
能
量
气—液、液—液、
传
固—液
递
液—固、气—固 流体与固
体粒子间
液—固、气—固 作相对运 动 续下表
表1－1（2） 常用的单元操作
单元 操作
传 热
蒸 发
结 晶
目的
物态
依据
加热、冷却、 液体、气体 利用温度
冷凝、保温
差别
不挥发溶质 液体 的分离
供热使溶 剂汽化体
晶形物质 液—固
化工基础(张四方),流体流动
其它常用单位： 其它常用单位： atm（标准大气压）、工程大气压kgf/cm2、 标准大气压） 流体柱高度（ mmHg等 流体柱高度（mmH2O，mmHg等）。 换算关系为： 1atm(标准大气压)=1.013×105 Pa =760 mmHg 换算关系为： 标准大气压)=1.013× )=1.013 1.033公斤 公斤( )/厘米 =10.33 mH2O =1.033公斤(力)/厘米2 2.压强的基准和表示形式 1）绝对压强（绝压）：流体体系的真实压强称为绝对压强。 绝对压强（绝压） 流体体系的真实压强称为绝对压强。 它是以真空为起点的压力 2）表压强（表压）：以当时当地的大气压为起点的压力称为 表压强（表压） 表压。即绝对压强与大气压强之差。 表压。即绝对压强与大气压强之差。
压强 ，
真空度） 真空度）
例题： 例题：在兰州操作的苯乙烯真空蒸馏塔塔顶真空表
读数为80 读数为80kPa，在天津操作时，真空表读数应为多 ，在天津操作时， 80 已知兰州地区的平均大气压85.3 85.3kPa，天津地 少？已知兰州地区的平均大气压85.3 ， 区为101.33 区为101.33kPa。 101.33 。 维持操作的正常进行，应保持相同的绝对压， 解：维持操作的正常进行，应保持相同的绝对压， 根据兰州地区的压强条件，可求得操作时的绝对压。 根据兰州地区的压强条件，可求得操作时的绝对压。 解: 绝压= 绝压=大气压 - 真空度 = 85300 – 80000 = 5300[Pa] 真空度=大气压真空度=大气压-绝压 =101330 - 5300 =96030[Pa]
获得方法： 获得方法 ： （ 1）查物性数据手册 （2）公式计算： ） ）公式计算： 由理想气体方程求得操作条件（ 由理想气体方程求得操作条件（T, P）下的密度 m PM ⇒ρ= = PV = nRT V RT 对理想混合液体，(1kg)混合液体的体积等于各组分单独 对理想混合液体，(1kg)混合液体的体积等于各组分单独 kg) 存在时的体积之和， 存在时的体积之和，即
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工生产过程实例
湿法磷酸生产工艺流程
磷矿石
破碎
硫酸
HF气体 （回收）
磷酸（化肥、
加工成盐
饲料用）
球磨
酸解反应
过滤
浓缩
洗液
水
过滤
精制
磷酸（医药、 食品用）
滤渣石膏
3.化学工业的特点
(1)化学工业与人类的生存和发展息息相关 当今世界面临的三大挑战：
A.人口增长：1804年10亿人→1927年20亿人→1960年30亿人→1974年 40亿人→1987年50亿人→1999年60亿人，每年7800万人的增长速度， 预计2013年70亿，实际2010年64.64亿人。→吃饭大问题！ B.环境污染：人口增长→工业发展→大气和水污染。每年流入海洋的石 油达1000多万吨，排入大气的CO2达230亿吨，水土流失240亿吨。 C.能源短缺：以现有速度，全世界的石油只够用60年，煤炭300年左右。
30万吨合成氨,45万吨尿素的化肥厂，投资达到40-50亿元；年 产30万吨的乙烯厂，需投资60-80亿元。化工技术更新速度快， 化工厂设备的寿命一般不超过15年
流动资金占固定投资的12-20%，每年的设备维修费5-10%。 如：M=100万元/年，T=2000万元，流动资金300-400万元， 维修费100-200万元/年。
◆请珍惜本科教育机会，注重培养自己的理论体系，认真学好 每门基础理论课。
◆化工基础，是化工类各专业课的基础理论课，也是化学工艺 等专业考研的必考专业课。
一.化学工业概述
化学工业（chemical industry）又称化学加 工工业，是综合运用化学和物理方法将原料加工成 化学产品的加工工业。也泛指生产过程中化学方法 占主要地位的过程工业。 1.化学工业的重要性及其发展
化工基础
Elementary Chemical Engineering
化工基础——化学工程基础
什么是化学工程？
化学过程——是指物质发生化学变化的反应过程，如 柴油的催化裂化制备高辛烷值汽油是一个化学反应过程。
物理过程——系指物质不经化学反应而发生的组成、 性质、状态、能量变化过程，如原油经过蒸馏的分离而得 到汽油、柴油、煤油等产品。
化学工业
基本有机化工： 醇、 醛、 酸、 酮、 酯
有机化工高食精石分品细油子有炼化化机制学工合及工：成加业橡工工： 胶业糖， 、煤、： 塑的淀染料焦粉料、、、化合油医及成加脂药纤工、、 维蛋农白药、质香、 酒料类
化工生产装置实例 ——70万吨乙烯装置
化工生产装置实例 ——甲醇回收装置
化工生产装置实例 ——合成氨装置
通过化学工程的研究，认识和阐释这些过程的规律性，并 使之应用于生产过程和装置的开发、设计、操作，以达到 优化和提高效率的目的。
化学过程与化学工程 的区别
化学过程：化学 反应的原理、机 理，过程进行的 可行性。注重能 否进行的问题。
化学工程：如通 过一系列的设备、 工艺、操作来实现 化学过程。注重过 程、条件、影响因 素。关注操作性、 合理性、经济性。
T=M0.6~0.7 如： M=10万元/年，则T=40~50万元，4~5倍
M=100万元/年，则T=1600~2500万元，16~25倍 M=1000万元/年，则T=6.3~12.6亿元，63~126倍
(4)化学工业是资金密集型、技术密集型工业 工艺复杂性和装置大型化决定了它的这一特征。如年产值
◆问题：专科教育与本科教育的差异何在？ ◆专科教育以应用为目的，在理论学习上以够用为度；而本科 教育重在培养学生的理论体系。 ◆例子：虹吸现象。大家都知道水往低处流，但在虹吸中水先 往高处流，越过一个高点后才往低处流。为什么呢？只有用流 体动力学的理论才能作出解释。 ◆经验只能解决现象问题，理论才能解决本质问题。
实际上，化学过程往往和物理过程同时发生。例如催 化裂化是一个典型的化学过程，但辅有加热、冷却和分离， 并且在反应进行过程中，伴随有流动、传热和传质。
化学工程学——研究化学工业和其他过程工业生产中所进 行的化学过程和物理过程共同规律的一门工程学科。
这些工业包括石油炼制工业、冶金工业、建筑材料工业、 食品工业、造纸工业等。 它们从石油、煤、天然气、盐、 石灰石、其他矿石和粮食、木材、水、空气等基本的原料 出发，借助化学过程或物理过程，改变物质的组成、性质 和状态，使之成为多种价值较高的产品，如化肥、汽油、 润滑油、合成纤维、合成橡胶、塑料等等。
技术密集表现在工艺流程长，从原料到产品，涉及化学、 机械、电子、仪表等诸多领域，有很高的知识密集度和很强的 技术综合性。若以机械工业的技术密集指数为100，则化学工 业达到2480。
(5)化学工业是能耗大户 化学工业以煤、石油、天然气等能源为原料，也作为生
产的动力和燃料。能源中约40％作为生产原料，60％作为 动力和燃料，原料消耗费占产品成本的60%-70%。 (6)化学工业是易污染、重污染的工业部门
(2)化工产品品种繁多，工艺复杂 品种繁多导致生产工艺的多样性。同一原料可生产多种产品，
同一产品又可利用多种原料生产，所以技术难度大。合理的资源配 置和原料路线，恰当工艺技术的选择和组合，产品结构和产业结构 的优化，是化工中要解决的主要问题。 (3)化学工业是装置型工业，具有规模经济性
化工生产的主要设备大多是塔、罐、槽、器及管道，生产能力与 容积（即其线性尺寸的三次方）呈正比，制造费与容器表面积（即 其线性尺寸的二次方）呈正比。装置的投资费用T与其生产能力M的 2/3次方呈正比（所谓的0.6次方法则）：
化学工业是国民经济重要的基础工业，是最具活 力、最具竞争力、可发展前景极强的产业。随着石 油工业的发展，化学工业从50年代起进入高速发展 期，已成为世界经济发展的支柱产业。
2.化学工业的分类
基本无机化工： 三酸两碱、 无机盐
无机化工电精硅化细酸学无盐工机工业化业：工： 电：玻解药璃食品、 盐、水水催泥、化、 电剂陶解、瓷融无盐机(试产剂钠、 铝)
