新型变压器中性间隙保护成套装置
DNGC-110220中性点成套保护装置说明书-山东泰开变压器有限
DNGC-110/220变压器中性点成套保护装置说明书泰开电力设备有限公司Shandong Taikai Power Equipment Co. ,Ltd一、产品简介DNGC-110/220型中性点成套保护装置由隔离开关、放电间隙、避雷器等中性点附件设备组成。
用于110KV和220KV电力变压器中性点，以实现变压器中性点接地运行和不接地运行两种不同的运行方式。
该装置在变压器中性点出现雷电过电压、操作过电压和暂时过电压时起到对变压器的保护作用。
当系统发生单相接地故障及开关单相合闸过程中，水平棒间隙不应放电动作；当系统失地，且出现系统非单相运行或谐振故障时，水平棒间隙可靠动作。
避雷器起到雷电过电压保护，保护变压器中性点绝缘及线端设备的绝缘，防止避雷器因通流容量不够发生爆炸，损坏主变压器及附近设备。
组合间隙的配合特性是：在雷电过电压作用时，避雷器动作，间隙不动作；在内部过电压作用时，避雷器不动作，间隙动作。
二、产品型号说明三、产品特点1、成套保护装置整体性强，现场组装快捷方便。
2、棒间隙为独立部件，选用不锈钢材质，间隙距离易于调整。
3、支架采用热镀锌钢支架结构，结构牢固、防腐。
4、手动机构采用CS17系列完善化人力机构，配不锈钢箱体，操作轻便省力，整体结构密封好，防水、防尘、防锈蚀，并可供用户方便挂锁。
5、电动机构采用CJTK电动机构，采用不锈钢箱体，外型美观，具有良好的防尘、防水、防锈蚀能力，可同时满足多种联锁性能。
二次元件均采用国内名优企业的优质产品。
6.成套保护装置由于注重以上细节，品质优良、性能可靠，为变压器中性点成套保护装置用户首选。
四、产品技术参数五、安装与调试※ 注意：由于本装置在现场可以有多种安装布置方式，下面的条文在不同的情况下适用于不同的布置方式。
为了更好的理解，在查阅本说明书安装图时，请您务必结合我公司提供的安装图。
1、安装前确定出厂资料（包含产品合格证、安装使用说明书、发货清单）是否齐全。
主变220kv系统中性点接地保护成套设备
主变220kv系统中性点间隙保护成套设备AL-JXB-220KV/D
220kv主变中性点间隙保护成套装置配置方案如下：
1、保护间隙
2、保护间隙+隔离开关GW13型/GW8型组合方案
3、保护间隙+隔离开关GW13型/GW8型+避雷器Y1.5-144/320组合方案
AL-JXB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。
保定奥兰电气科技有限责任公司为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位。
售后的安装技术指导可按用户要求及时进行。
紧凑型方案，一般只在安装空间受限制或要求降低成本的情况下采用，通常不作为优先推荐。
隔离开关也可以使用GW8系列，但考虑到设备的可靠和安装的方便，一般建议使用GW13系列。
除了推荐的配置方案，奥兰电气公司所设计的安装架尺寸也应作为标准尺寸推荐。
如果订购的设备更改了标准设计的尺寸，则需要考虑生产周期增加导致供货期延长的问题。
隔离开关断开时，变压器中性点通过变压器中性点保护间隙并联避雷器接地。
变压器在中性点非直接接地的状态下运行。
中性点间隙保护成套装置110、220技术参数比较-改
系统运行概况
系统额定电压：110kV
系统最高电压：126kV
系统频率：50 Hz
系统中性点运行方式：中性点直接接地
变压器额定电压：110kV
变压器中性点耐受电压
8/20µS雷电冲击（峰值）：250 kV
1min工频：95kV
隔离开关
型号：GW13
额定电压：110 kV
最高电压：126 kV
操作机构：电动操作机构：交流380V，控制电压：交流220V。带电动机保护器，带遥信，电动机构除能进行远方遥控外，还能进行就地电动操作，必要时也能进行就地手动操作。除控制、指示及闭锁等通常用的辅助触点外，每组隔离开关主刀闸需提供用户使用的常开与常闭触点各12个，辅助触点的开断能力为直流220V、5A。交流250V、4A，辅助触点应为定位式。机构箱采用不锈钢材料。
钢材：热浸锌
间隙额定电压：72.5kV
间隙电极距离范围：90-140 mm（在此范围内可调）
工频电压放电范围：50-63 kV
电极形式：半球形，钢球表面进行防腐处理。
钢材：热浸锌
避雷器
被保护设备类型：变压器
避雷器额定电压：144kV
持续运行电压：≥116kV
标称放电电流：1.5kA
直流1mA参考电压：≥205kV
雷电冲击电流残压峰值：≤320kV
操作冲击电流残压峰值：≤299kV
2ms方波电流（A）20次（峰值）：600A
瓷套爬电比距：≥31mm/kV
被保护设备类型：变压器
避雷器额定电压：72 kV
持续运行电压：58kV
标称放电电流：1.5kA
直流1mA参考电压：≥103kV
雷电冲击电流残压峰值：≤186kV

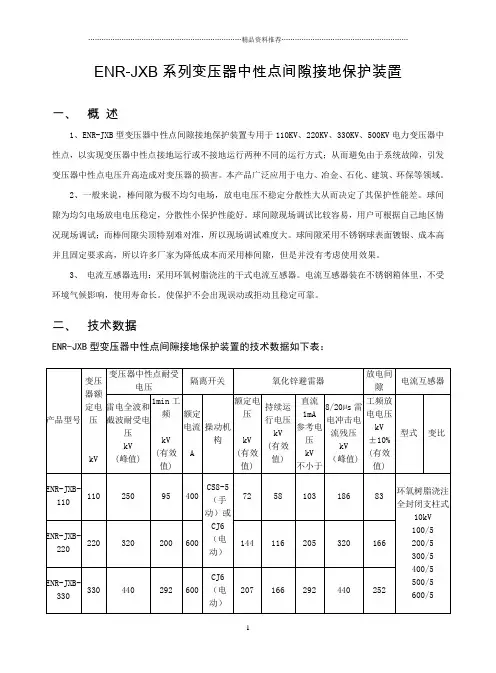

ENR-JXB系列变压器中性点间隙接地保护装置
ENR-JXB系列变压器中性点间隙接地保护装置一、概述1、ENR-JXB型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；从而避免由于系统故障，引发变压器中性点电压升高造成对变压器的损害。
本产品广泛应用于电力、冶金、石化、建筑、环保等领域。
2、一般来说，棒间隙为极不均匀电场，放电电压不稳定分散性大从而决定了其保护性能差。
球间隙为均匀电场放电电压稳定，分散性小保护性能好。
球间隙现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。
球间隙采用不锈钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，但是并没有考虑使用效果。
3、电流互感器选用：采用环氧树脂浇注的干式电流互感器。
电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长。
使保护不会出现误动或拒动且稳定可靠。
二、技术数据ENR-JXB型变压器中性点间隙接地保护装置的技术数据如下表：产品的型号及技术参数三、产品特点1、符合标准，专业制造ENR-JXB型变压器中性点间隙接地保护装置严格按照GB1985-2004《高压交流隔离开关和接地开关》GB/T11022-1999《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护及绝缘配合》GB5583-1985 《互感器局部放电测量》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备，保证产品制造的流程化、标准化和专业化。
2、设计新颖，整体安装ENR-JXB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。
变压器中性点间隙接地保护装置[实用新型专利]
![变压器中性点间隙接地保护装置[实用新型专利]](https://img.taocdn.com/s3/m/9c933adf10661ed9ac51f3a2.png)
专利名称：变压器中性点间隙接地保护装置专利类型：实用新型专利
发明人：冯西正,周立安,杨占群,刘建辉,吴建彬申请号：CN200920103854.7
申请日：20090724
公开号：CN201541119U
公开日：
20100804
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种变压器中性点间隙接地保护装置，隔离开关、避雷器、放电间隙和电流互感器安装在支架上；放电间隙的两电极为棒形，其端头为半球形，由钛基铂金制成，至少一个电极上设有间隙距离调整机构，其中一个电极安装在避雷器上端，另一个电极安装在电流互感器上，通过电流互感器接地，两电极棒的端头形成的放电间隙呈“一”字形。
本实用新型结构紧凑、合理，体积小，现场施工省时、省力，施工周期短，施工占地面积小。
间隙电场分布均匀，分散性小，准确性高，放电间隙的电极端头可长久在室外而不锈蚀，且在电击冲击下不变形，无需更换，维护工作量小。
放电间隙呈水平方向，在雨雪、大风天气时，不会造成放电间隙短路或者间隙缩短，间隙距离变大现象。
申请人：保定中恒电气有限公司
地址：071051 河北省保定市高新区竞秀街677号火炬产业园
国籍：CN
代理机构：保定市燕赵恒通知识产权代理事务所
代理人：杨玉清
更多信息请下载全文后查看。
XG-ZJB-110中性点成套装置说明书
XG-ZJB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。
3、有效保护，特性稳定
XG-ZJB型变压器中性点间隙接地保护装置主要采用球形放电间隙方式，比惯用的棒形放电间隙放电电压准确率高、分散性小、特性稳定，与避雷器特性及主要变压器的绝缘配合精确、充分有效，热容量大，不易烧损。提高了保护安全性和保护效果。
四、
1、适用于户内、外。
2、环境温度：不低于－40℃，不高于＋55℃；相对湿度：不大于95%（25℃）。
3、海拔高度不超过4000m，超出4000m可根据实际情况特制。
4、地震烈度8度及以下地区；最大风速不超过35m/S。
5、电网频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）。
2、一般来说，棒间隙为极不均匀电场，放电电压不稳定分散性大从而决定了其保护性能差。球间隙为均匀电场放电电压稳定，分散性小保护性能好。球间隙现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。球间隙采用不锈钢球,成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，但是并没有考虑使用效果。
GB/T11022-1999《高压开关设备和控制设备的共用技术要求》,GB11032-2000《交流无间隙金属氧化物避雷器》,DL/T620-1997《交流电气装置的过电压保护及绝缘配合》,GB5583-1985 《互感器局部放电测量 》,DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备，保证产品制造的流程化、标准化和专业化。
110kV变压器与中性点间隙成套装置技术规范书(技术文件)
商都县长胜梁科智华远风电厂110kV升电站工程110KV变压器及主变放电间隙技术规范书供货范围一览表：（含备品备件）交货期：2012年10月10日交货地点及方式： 110kV变电站现场，投标单位负责将变压器卸到变压器基础台面上。
第一章总的部分本技术规范书所列之技术条件为本工程最基本技术要求，投标方应根据本技术要求向需方推荐成熟、可靠、技术先进的产品和系统方案，本技术规范书所提技术参数和功能要求、性能指标等为满足本工程需要而必须的最基本要求。
本技术规范书应满足除供方在投标技术报告中提出的各项技术指标外未详细提及的技术指标，性能要求应不低于有关的中华人民共和国国标、电力行业标准、IEC标准。
当某项要求在上述几种标准中不一致时，需方有权利要求供方选择最严格要求供货。
制造厂家应采用国内最先进的生产工艺进行生产，符合国家最新颁布的有关技术标准的要求。
如已颁布最新标准，以新标准为主。
不能因本技术规范书的遗漏、疏忽和不明确而免除向需方提供最好的原料、质量及服务的责任。
倘若发现有任何疏漏和不明之处，供货单位应及时通知设计单位和需方，在差异问题未纠正之前进行的任何工作均应由供货厂家负责。
一、参照标准1、国内标准：GB/T 17468—1998《电力变压器选用导则》GB1094.1—1996《电力变压器》中的生产规范要求；GB 1094.1-1996《电力变压器第一部分总则》GB 1094.1-1996《电力变压器第一部分温升》GB1094.2—1996《电力变压器》中温升的生产规范要求；GB1094.3—2003《电力变压器》中绝缘水平和绝缘试验的生产规范要求；GB1094.5—2003《电力变压器》中承受短路能力的生产规范要求；GB/T6451—1999《三相油浸电力变压器技术参数和要求》中的生产要求；JB/T 10088-1999 《6～220kV变压器声级》中的规范要求；GB311.1-1997《高压输变电设备的绝缘配合》GB6434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164《油浸式电力变压器负载导则》GB4109《高压套管技术条件》GB763《交流高压电器在长期工作时的发热》GB16847《保护用电流互感器暂态特性技术条件》GB/T4365-2003《电工术语电磁兼容》GB5273《变压器、高压电器和套管的接线端子》GB2536-90《变压器油》GB7449《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156《标准电压》GB191《包装贮运标志》GB5027《电力设备典型消防规程》GB14109《交流电压高于1000V的套管通用技术条件》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》《国家电网公司十八项电网重大反事故措施》国家电网公司2005年6月14日发布。
BZJ变压器中性点接地成套装置说明书
BZJ变压器中性点接地成套装置一、产品概述在1000KV、750KV、500KV、330KV、220KV、110KV电压等级中三相变压器的中性点接地系统，一般称为大电流接地系统；在35KV、10KV、6KV电压等级中三相变压器的中性点可以经过消弧线圈接地、电阻接地或不接地系统，一般称为小电流接地系统。
BZJ型中性点接地保护装置是上海昌开电器有限公司专为220KV、110KV、变压器线圈中性点接地而生产的一种保护装置。
在电力系统故障中，非对称三相故障可以分解出正序分量，负序分量和零序分量，而变压器线圈中性点接地通道就是零序电流途径通道，零序保护装置就是根据零序电压和零序电流大小有选择地切除故障元件。
BZJ型变压器中性点接地保护装置由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件组成，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。
此产品可以广泛应用于电力、冶金、化工、煤炭行业。
二、引用标准GB156-93 标准电压GB/T 1985—89 交流高压隔离开关和接地开关DL/T486 交流高压隔离开关和接地开关订货技术条件DL/T593 高压开关设备的共用订货技术导则DL/T615 交流高压断路器参数选用导则DL/T620 交流电气装置的过电压保护和绝缘配合GB/T 311—1997 高压输变电设备的绝缘配合GB/T 775—1987 绝缘子试验方法GB/T 5582—1993 高压电力设备外绝缘污秽等级GB/T 7354—1987 局部放电测量GB11032—2000 交流无间隙金属氧化物避雷器GB/T 11604—1989高压电器设备天线电干扰测量方法GB/T 16927—1997高电压试验技术GB191-1990 包装储运图示标志GB/T 2900-1989 电工名词术语避雷器DL/T 620-1997 交流电气装置的过电压保护及绝缘配合国电发[2000]589号防止电力生产重大事故的二十五项重点要求三、使用环境条件3.1 安装地点：户外。
ZH-NP型变压器中性点间隙保护装置
保定焯辉电气设备制造有限公司ZH-NP型变压器中性点间隙保护装置MRD-NP 型变压器中性点间隙保护装置一、产品概述110kV 、220kV 是供电网络的主要电压等级，由于电压很高, 中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。
在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，必须对其设置保护装置防止事故发生。
我公司生产的MRD －NP 型变压器中性点间隙保护装置严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》、《防止电力生产重大事故的25项重点要求》辅导教材中有关棒间隙的技术要求等国家及行业标准的有关规定进行设计、制造。
适用于110kV 和220kV 有效接地系统中不接地变压器的中性点过电压保护。
本产品广泛应用于电力、冶金、石化、矿山、建筑、环保等领域。
二、产品特点2.1 MRD －NP 型变压器中性点间隙保护装置是集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备组合为一体的成套设备，具有功能全、体积小、可靠性高、便于安装调试等特点。
2.2 MRD －NP 型变压器中性点间隙保护装置有棒形间隙和球形间隙两种形式。
2.3 避雷器与隔离开关可根据工程需要任意组合选配。
隔离开关的操作机构可按工程要求选择使用手动或电动机构。
2.4 间隙放电电压稳定，间隙距离易于调整。
2.5 使用纯铜或高强度不锈钢精加工电极。
2.6 间隙底座安装吊环，整件运输吊装，现场安装快捷方便。
2.7 现场安装时，安装支架可采用无缝钢管，具有很高的强度，保证支架稳固性。
三、型号说明I I I I I I I v 型：纯间隙型：间隙＋隔离开关型：间隙＋闭雷器型：间隙＋隔离开关＋闭雷器变压器额定电压：110KV、 220K V 变压器中性点间隙保护装置公司名称（保定明瑞光电科技有限公司）MRDNP四、电气原理图放电CT 35k V 220kV ~图三间隙保护装置电气原理图五、使用条件5.1 适用于户内、户外。
变压器中性点间隙成套装置综述
AL-JXB系列变压器中性点间隙接地保护成套装置一、概述110kV、220kV、330kV是供电网络的主要电压等级，其中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，同时为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。
在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，须对其设置保护装置防止事故发生。
在我国110kV-330kV的电力系统中，变压器中性点保护主要采用避雷器和保护间隙并联运行的方式，也称主变中性点接地组合设备。
AL-JXB变压器中性点间隙接地保护成套装置通过将避雷器和间隙配合使用，利用了间隙放电的放电时延和金属氧化物避雷器无放电时延的特性，实现了高频瞬态过电压（雷击过电压、操作谐波过电压）下，避雷器动作，间隙不动作；工频过电压（单相接地过电压）下，间隙动作，实现快速保护。
另外，间隙和避雷器的伏秒曲线应在变压器绝缘伏安特性曲线之下，以实现与变压器的绝缘配合，保护变压器绝缘。
AL-JXB变压器中性点间隙接地保护成套装置严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》、《防止电力生产重大事故的25项重点要求》辅导教材中有关棒间隙的技术要求等国家及行业标准的有关规定进行设计、制造。
适用于110kV、220kV、330kV有效接地系统中不接地变压器的中性点过电压保护。
针对这种需求，我公司研发、生产了AL-JXB系列变压器中性点间隙接地保护成套装置（主变中性点接地组合设备）。
装置采用氧化锌避雷器加并联间隙的保护方式，适用于110KV、220KV、330KV、电力变压器的中性点，不仅可以保护变压器中性点绝缘免受雷电过电压和工频暂态过电压的损坏，还可实现变压器中性点接地运行或不接地运行两种不同运行方式的自由切换。
一种电力变压器中性点间隙保护装置[实用新型专利]
![一种电力变压器中性点间隙保护装置[实用新型专利]](https://img.taocdn.com/s3/m/8a4b25fe866fb84ae55c8d2d.png)
专利名称：一种电力变压器中性点间隙保护装置专利类型：实用新型专利
发明人：徐璞,赵俊岭,史小川
申请号：CN201020274638.1
申请日：20100729
公开号：CN201733072U
公开日：
20110202
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种电力变压器中性点间隙保护装置，尤其是适用于对110kV及以上电压等级电力变压器的中性点过电压的抑制和保护。
技术方案是包含安装在装置底座(1)上的隔离开关(2)、氧化锌避雷器(3)、电流互感器(4)和距离可调的放电间隙(5)、高度可调的放电间隙下支杆(6)，距离可调的放电间隙水平安装在氧化锌避雷器和电流互感器之间，放电间隙由高度可调的放电间隙下支杆支撑，高度可调的放电间隙下支杆设置在电流互感器上。
依本实用新型设计的变压器中性点间隙保护装置可以调整放电间隙的高度，可以和不同尺寸的氧化锌避雷器、电流互感器配合使用，提高了产品的标准化程度，增加了产品的可维护性，是一种理想的电力设备。
申请人：保定天威集团有限公司,保定天威北方电气自动化有限公司
地址：071051 河北省保定市银杏路198号金迪花园综合楼
国籍：CN
代理机构：唐山顺诚专利事务所
代理人：于文顺
更多信息请下载全文后查看。
中性点成套保护装置
中性点成套装置也被称为中性点成套保护装置、中性点间隙保护成套装置、变压器中性点间隙接地保护装置、间隙保护等等。
中性点成套装置主要用于110KV、220KV和330KV变压器中性点过电压保护。
一、中性点成套装置的功能AL-JXB型中性点成套装置专用于电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；避免由于系统故障引发变压器中性点电压升高对变压器本体造成损害。
二、中性点成套装置的组成部分1、放电间隙中性点成套装置间隙放电电极主要有两种形式：棒形放电电极和球形放电电极。
球间隙为均匀电场放电电压稳定，分散性小保护性能好、现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。
球间隙采用不锈钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，忽略了使用效果。
2、电流互感器电流互感器选用：采用环氧树脂浇注的干式电流互感器。
电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长，使保护不会出现误动或拒动且稳定可靠。
3、避雷器避雷器作为中性点成套装置的可选项。
4、隔离开关隔离开关包括手动隔离开关和电动隔离开关两种。
5、操作机构中兴点成套装置的操作机构也是选配项，主要包括电动操作机构和手动操作机构两种。
6、底座另外中性点成套装置也可选配避雷器在线监测器、支柱等等。
三、设备接线原理图四、安装尺寸五、中性点成套装置外形图六、中兴点成套装置安装要求1、设备可利用底座的4个安装孔进行吊装，不得把吊绳捆绑在瓷柱上，防止损坏设备。
2、固定操作机构的槽钢支架和由操作机构到隔离开关导电杆转轴的钢管，不在本装置的供货范围内。
均由安装单位现场制作，长度、尺寸现场确定。
3、设备应可靠接地。
4、产品的外形及尺寸以实际供货为准。
5、隔离开关的安装可参照附件GW8系列中性点隔离开关的安装说明进行。
变压器中性点间隙组合设备
变压器中性点间隙组合设备一、概述BJX-110/220/330系列变压器中性点间隙组合设备是按DL/T620-1997《交流电气装置的过电压保护及绝缘配合》中关于110kV/220 kV/330 kV有效接地电力网中变压器中性点采用间隙保护的相关规定制造，并按照国家电网公司2005年6月出版的《十八项电网重大反事故措施》中防止接地网和过电压事故的技术要求进行设计。
适用于110kV、220kV及330kV有效接地电力网中不接地变压器的中性点过电压保护。
为使110kV、220kV及330kV变电站内的变压器中性点设备性能可靠、安装调试及操作方便、布置简洁美观，浙能电气还推出集变压器中性点棒间隙、间隙电流互感器、隔离开关、避雷器、端子箱及安装支架等电气设备于一体的变压器中性点间隙组合设备。
用户可选用纯间隙的变压器中性点过电压保护方案，也可选用间隙与避雷器并联工作，协同保护的方案。
避雷器与隔离开关可根据工程需要，灵活组配。
隔离开关的操动机构可选择手动或电动方式。
所有产品的电气及机械性能均在出厂前完成全套的调试与检测，亦可方便的在使用现场进行再校正。
二、环境条件2.1适用于户内或户外环境；2.2环境温度：不低于－40℃，不高于＋40℃；2.3相对湿度：不大于95%（25℃）；2.4海拔高度不超过3000m，超出3000m可根据实际情况特制；2.5地震烈度8度及以下地区；最大风速不超过35m/s；2.6安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。
2.7不适用于非水平安装的场所。
三、性能特点3.1电流互感器与棒间隙直接连接；3.2间隙放电电压稳定，间隙距离易于调整；3.3使用不锈钢精加工电极，表面不易锈蚀；3.4安装支架采用现场免焊接设计技术，有效解决户外产品的防腐蚀问题；3.5间隙组合设备整件运输吊装，现场安装快捷方便；3.6全系列、全规格，适用于不同地区、不同用户的要求。
四、型号说明BJX-110-100/5-GW13-MOA表示万上电气生产的用于110kV变压器的中性点间隙组合设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S
D
变压器中性点间隙接地 保定市伊诺尔电气设备
1
ENR-JXB型变压器中性点间隙接地保护装置严格按照GB1985-200《高压交流隔离开关和接
地开关》
GB/T11022-1999《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙
金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护及绝缘配合》GB5583-1985《互
互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。
3
ENR-JXB型变压器中性点间隙接地保护装置主要采用球形放电间隙方式，比惯用的棒形放 电间隙放电电压准确率高、分散性小、特性稳定，与避雷器特性及主要变压器的绝缘配合精确、 充分有效，热容量大，不易烧损。提高了保护安全性和保护效果。
72
58
103
186
83
环氧树脂浇注 全封闭支柱式
10kV
100/5
200/5
300/5
400/5
ENR-JXB-
220
220
320
200
600
144
116
205
320
166
ENR-JXB-
330
440
292
600
CJ6
（电 动）
207
166
292
440
252
500/5
600/5
330
产品的型号及技术参数
感器局部放电测量 》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》 、GB3111.1-1997
《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业 标准的有关规定设计、并配套专门的工艺流程、检验流程和设备，保证产品制造的流程化、标 准化和专业化。
2
ENR-JXB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流
2、一般来说，棒间隙为极不均匀电场， 放电电压不稳定分散性大从而决定了其保护性能差。 球间隙为均匀电场放电电压稳定，分散性小保护性能好。球间隙现场调试比较容易，用户可根 据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。球间隙采用不锈 钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，但是并没有
新型变压器中性间隙保护成套 装置
作者:
日期:
IS09001国际质量认证企业
新型
间隙接地保护装置
使用说明书
Baod ingKnuoer ELecti ic Equqjni^ntCo„Ltd地址；保主市乐凯南大街262号
电话：0312-3265127'3265117/3265137
传頁:0312-3265157
4
ENR-JXB型变压器中性点间隙接地保护装置一般采用球形间隙，亦可按用户要求采用棒形
间隙。避雷器与隔离开关可根据工程需要任意组合选配。隔离开关的动作亦可按工程要求选择 使用手动或电动机构。间隙的技术参数可在工厂完成调试，亦可在现场进行调试。
5
我公司为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位。售后的安装技 术指导可按用户要求及时进行。
考虑使用效果。
3、电流互感器选用：采用环氧树脂浇注的干式电流互感器。电流互感器装在不锈钢箱体
里，不受环境气候影响，使用寿命长。使保护不会出现误动或拒动且稳定可靠。
二、
ENR-JXB
产品型号
变压 器额 定电 压
kV
变压器中性点耐受
电压
隔离开关
氧化锌避雷器
放电间 隙
电流互感器
雷电全波和 截波耐受电 压kV
联乘人:伊诺m
两址：www^nrdqxom
保定市伊诺尔电气设备有限公司
一、概述1
二、技术数据1
三、产品特点2
四、使用条件3
五、使用须知3
六、外形及安装尺寸错误!未定义书签。
七、运输及储存4
八、安装要求4
九、产品验收4
十、如版本更改，恕不另行通知。5
新型ENR-JX孫列变压器中性点间隙接地保护装置
一、
1、 新型ENR-JXB型变压器中性点间隙接地保护装置专用于110KV 220KV 330KV、500KV电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；从而避
免由于系统故障，弓I发变压器中性点电压升高造成对变压器的损害。本产品广泛应用于电力、 冶金、石化、建筑、环保等领域。
（峰值）
1min工
频
kV
（有效
值）
额定 电流
A
操动机 构
额定电 压
kV
（有效
值）
持续运 行电压
kV
（有效
值）
直流
1mA参考电 压
kV
不小于
8/20八雷
电冲击电 流残压
kV
（峰值）
工频放 电电压kV
±10%
（有效
值）
型式
变比
ENR-JXB-
110
110
250
95
400
CS8-5
（手 动）或
CJ6
（电 动）
