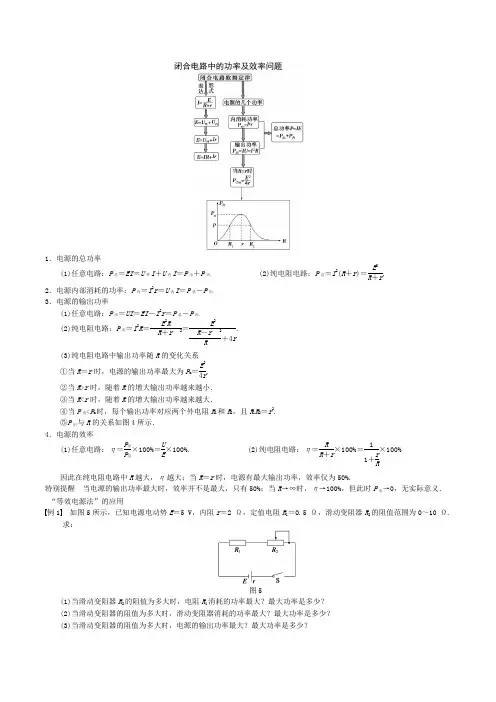

闭合电路中得功率及效率问题
1、电源得总功率
(1)任意电路:Ｐ总＝EI =U 外I ＋U 内Ｉ＝P 出+P 内. (2)纯电阻电路:Ｐ总=I ２(R +r )=＼f(E ２,R ＋ｒ)、
２。
电源内部消耗得功率:P 内=I 2r ＝Ｕ内Ｉ＝Ｐ总—Ｐ出.
3.电源得输出功率
(1)任意电路:P 出＝UI =ＥI －I 2r ＝P 总－P 内。
(２)纯电阻电路:Ｐ出=I 2R ＝Ｅ2R
(Ｒ＋r )2=错误!。
(3)纯电阻电路中输出功率随R 得变化关系
①当R ＝r 时,电源得输出功率最大为P m ＝错误!.
②当R ＞ｒ时,随着Ｒ得增大输出功率越来越小。
③当R 〈r 时,随着R 得增大输出功率越来越大。
④当P 出<P m 时,每个输出功率对应两个外电阻R 1与R 2,且Ｒ1R ２=r 2、
⑤Ｐ出与R 得关系如图4所示.
4。
电源得效率
(1)任意电路:η=P 出P 总×100%＝U E ×１0０%。
(2)纯电阻电路:η=R Ｒ+r
×100％＝错误!×100％ 因此在纯电阻电路中Ｒ越大,η越大;当R =r 时,电源有最大输出功率,效率仅为50％。
特别提醒 当电源得输出功率最大时,效率并不就是最大,只有５０%;当R →∞时,η→1０0%,但此时Ｐ出→０,无实际意义. “等效电源法”得应用
例1 如图５所示,已知电源电动势E ＝５ V ,内阻r ＝２ Ω,定值电阻R 1＝0。
5 Ω,滑动变阻器Ｒ2得阻值范围为0~１0 Ω.求:
图5
(１)当滑动变阻器R ２得阻值为多大时,电阻R 1消耗得功率最大？最大功率就是多少？
(2)当滑动变阻器得阻值为多大时,滑动变阻器消耗得功率最大？最大功率就是多少?
(3)当滑动变阻器得阻值为多大时,电源得输出功率最大？最大功率就是多少?
解析 (1)定值电阻Ｒ1消耗得电功率为P 1
=Ｉ2Ｒ1＝Ｅ2Ｒ1(R 1＋R 2+r )２,可见当滑动变阻器得阻值R 2＝0时,R 1消耗得功率最大,最
大功率为P 1ｍ＝E ２R 1(R １+ｒ)2＝２ W 、 (2)将定值电阻R 1瞧做电源内阻得一部分,则电源得等效内阻r ′＝R 1＋r ＝2。
5 Ω,故当滑动变阻器得阻值Ｒ２＝r ′＝2、
５Ω时,滑动变阻器消耗得功率最大,最大功率为P2m=错误!=2。
5 W.
(3)由电源得输出功率与外电阻得关系可知,当R1＋R2＝r,即R２=r－R1＝(2－0、5) Ω＝１。
5Ω时,电源有最大输出功率,
最大功率为P出m=E２
4r
＝3、125W。
答案(１)R2=０时,R1消耗得功率最大,为2 Ｗ
(2)R2=2、5 Ω时,滑动变阻器消耗得功率最大,为2.５W
(3)R2＝１.5 Ω时,电源得输出功率最大,为3.125W
反思总结对于电源输出得最大功率问题,可以采用数学中求极值得方法,也可以采用电源得输出功率随外电阻得变化规律来求解.但应当注意得就是,当待求得最大功率对应得电阻值不能等于等效电源得内阻时,此时得条件就是当电阻值最接近等效电源得内阻时,电源得输出功率最大、
图7－2－1４
即学即练1如图7-2－１4所示,电动势为E、内阻为r得电池与定值电阻R0、滑动变阻器R串联,已知R0=r,滑动变阻器得最大阻值就是２r。
当滑动变阻器得滑片Ｐ由ａ端向b端滑动时,下列说法中正确得就是()、
Ａ.电路中得电流变大 B.电源得输出功率先变大后变小
C。
滑动变阻器消耗得功率变小 D.定值电阻R0上消耗得功率先变大后变小
解析当滑动变阻器得滑片P由a端向b端滑动时,外电路电阻减小,电路中得电流变大,电源得输出功率变大,选项A正确、B 错误;把定值电阻R0瞧成电源内阻,当滑动变阻器得滑片P由ａ端向b端滑动时,滑动变阻器消耗得功率变小,定值电阻R0上消耗得功率变大,选项C正确、D错误。
答案ＡC
对闭合电路功率得两点新认识
(１)闭合电路就是一个能量转化系统,电源将其她形式得能转化为电能.内、外电路将电能转化为其她形式得能,ＥＩ=Ｐ内＋P外就就是能量守恒定律在闭合电路中得体现、
(2)外电阻得阻值向接近内阻得阻值方向变化时,电源得输出功率变大.
突破训练2 如图6所示电路中,Ｒ为一滑动变阻器,P为滑片,若将滑片向下滑动,则在滑动过程中,下列判断错误得就是ﻩ()
图6
Ａ、电源内电路消耗功率一定逐渐增大 B.灯泡L2一定逐渐变暗
Ｃ、电源效率一定逐渐减小 D.Ｒ上消耗功率一定逐渐变小
答案Ｄ
解析滑动变阻器滑片P向下滑动,R↓→R并↓→Ｒ外↓,由闭合电路欧姆定律Ｉ=＼f(E,r＋R外)推得I↑,由电源内电路消耗功率P内=Ｉ2r可得P内↑,A正确.U外↓＝E-I↑r,U1↑=(I↑—IＬ1↓)R1,UＬ2↓＝Ｕ外↓－Ｕ1↑,P L2↓＝错误!,故灯泡L2
变暗,B正确、电源效率η↓=Ｉ2Ｒ外
Ｉ2(R外+ｒ)=
错误!＝错误!,故C正确.Ｒ上消耗得功率PＲ＝错误!,PＲ增大还就是减小不确定,故Ｄ错.
【跟踪短训】
图7－2-7
３.如图7-2－7所示电路, 电源电动势为E,串联得固定电阻为R２,滑动变阻器得总电阻为R1,电阻大小关系为Ｒ1=R２＝r,则在滑动触头从a端移动到b端得过程中,下列描述中正确得就是().
A、电路中得总电流先减小后增大Ｂ、电路得路端电压先增大后减小
C.电源得输出功率先增大后减小D、滑动变阻器Ｒ1上消耗得功率先减小后增大
解析在滑动触头从ａ端移动到b端得过程中,R1接入电路得电阻(实际上就是R aP与R bP得并联电阻)先增大后减小,所以电路中得总电流先减小后增大,电路得路端电压先增大后减小,A、Ｂ正确;题中R外总大于电源内阻,外电路电阻R外越接近电源内阻,电源输出功率越大,滑动触头从a端移动到b端得过程中,R1接入电路得电阻先增大后减小,电源得输出功率先减小后增大,Ｃ错误;将R2＋ｒ视为电源内阻,在滑动触头从a端移动到b端得过程中,外电阻R１接入电路得电阻先增大后减小,滑动变阻器R１上
消耗得功率先增大后减小,D错误.
答案AＢ
图7－2-8
4。
如图７-2—８所示,闭合开关S后,A灯与Ｂ灯均发光,当滑动变阻器得滑片Ｐ向左滑动时,以下说法中正确得就是( ).
A.Ａ灯变亮
B.B灯变亮
C.电源得输出功率可能减小
D.电源得总功率增大
解析滑动变阻器得滑片P向左滑动,R得阻值增大,外电路得总电阻增大,由闭合电路欧姆定律知,干路得电流Ｉ=
E
R外＋r
减小,则
Ｂ灯变暗,路端电压U＝E-Ir增大,灯泡A两端得电压ＵＡ＝Ｕ－U B增大,A灯变亮,则Ａ选项正确,B选项错误;电源得输出功率P 外=错误!可能减小,电源得总功率P=EI减小,则C选项正确、D选项错误。
答案ＡC
►题组2电路中得功率与效率
4、在如图3所示得电路中,电源内阻不能忽略,当滑动变阻器得滑片移动时,电流表示数变大,则( )
图3
A.电源得总功率一定增大
B.电源得输出功率一定增大
C、电源内部消耗得功率一定减小Ｄ。
电源得效率一定减小
答案ＡＤ
解析本题考查闭合电路得动态分析,意在考查学生对闭合电路欧姆定律得理解以及对闭合电路动态分析得能力.滑片移动时,电流表示数变大,可知滑片向右移动,电路得总电阻减小,总电流增大,因此电源得总功率增大,电源得效率减小,A、D 正确;电源内部消耗得功率增大,电源输出功率得变化情况不确定,B、C错误、
5、在纯电阻电路中,当用一个固定得电源(Ｅ、r就是定值)向变化得外电阻供电时,关于电源得输出功率P随外电阻R变化得规
律如图4所示,则ﻩ()
图4
A。
当R=r时,电源有最大得输出功率Ｂ.当R＝ｒ时,电源得效率η=50%
C、电源得功率Ｐ′随外电阻R得增大而增大Ｄ.电源得效率η随外电阻R得增大而增大
答案ABＤ
解析由题图可知,Ｒ=r时电源有最大输出功率E2
4r,A正确;电源得功率P′=＼f(E
2,r+Ｒ),随外电阻R得增大而减小,C错误;
由η=错误!=错误!＝错误!可知B、D正确.。
