ZF-500火灾显示盘技术说明书
海湾火灾显示盘说明
二次码第4位为“0全显”时，不需要划分二次码二次码第4位为“3层显”时，二次码前三位需要与设备二次码相同二次码第4位为“4无楼号楼层全显”时，二次码前两位需要与设备二次码相同六、使用及操作根据工程需要可对系统进行设置。
1.一次码及显示类型设置打开电源开关，同时按住“设一次码开关”后,3位数码管显示本机一次码时，松开“设一次码开关”，进入一次码设置状态。
按“自检/调显”键一次码数值增加，按“节电/消音”键一次码数值减少，再按下“设一次码开关”，当前的一次码储存。
一次码储存后，数码管显示本机当前的显示类型。
按“自检/调显”键切换显示类型，按“设一次码开关”储存当前显示类型，然后进入正常启动过程。
显示类型定义如下：5000 00表示连接5000系统；2000 00表示连接2000系统且全显方式；2000 03表示连接2000系统且层显方式。
2. 一般操作2.1在监控状态下2.1.1配接GST5000系统时，设备定义火灾显示盘二次码前两位为本机所属楼层号，第三位为楼号，第4位为控制方式，控制方式定义如下：0：所有火警信息均显示；1：只显示本楼所有火警信息；2：只显示本楼本层及上、下层所有火警信息；3：只显示本楼本层所有火警信息；4:本楼层的所有火警信息全显，不考虑楼号；5～9无意义，保留字，禁用。
火灾显示盘显示窗的第一、二位显示本机二次码的前两位（即本机所属楼层号），后四位显示时间，秒灯闪亮。
2.1.2配接GST2000系统时，后两位显示本机一次码。
按下“自检/调显”键，火灾显示盘自动对显示元件和声音进行检查。
按下“节电/消音”键，节电灯亮，数字显示区无显示，如有操作或报警将恢复显示。
2.2在火警状态下2.2.1配接GST5000系统时，显示窗显示探测器八位编码，其中前六位为探测器二次码，后两位为设备类型。
探测器二次码的前两位为探测器所属楼层号，第三位为楼号。
火警数多于一个时，首先显示首警，10秒后机器开始循环显示报警情况，在此期间按下“自检/调显”键，可按报警顺序点查报警情况。
GST-ZF-520Z火灾显示盘说明书
一、概述GST-ZF-520Z火灾显示盘（以下简称火灾显示盘）是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。
它通过消防总线与GST200、GST500、GST5000、GSTN1500、GSTN3200、GST1500H、GST5000H、GST9000H 等火灾报警控制器（以下简称火灾报警控制器）相连，处理并显示火灾报警控制器传送过来的数据。
当用一台火灾报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域火灾报警控制器。
二、特点火灾显示盘通过消防总线与火灾报警控制器相连，火灾报警控制器每个回路可配接1～242任意地址点的火灾显示盘。
三、技术特性1. 工作电压：总线24V，范围16.5V～28.5V2. 显示容量：999条火警信息3. 显示范围：每屏显示2条火警信息，第一条为首警信息，第二条为循环显示的火警信息；按自检/调显键时，第一条为首警信息，第二条为调显火警信息。
4. 线制：两线制，不分极性5. 功耗电源：静态功耗≤0.05W最大功耗≤0.26W6. 回路带载数量：不超过32个6. 使用环境：温度：0℃～＋40℃相对湿度≤95%，不凝露7. 外形尺寸：180mm×100mm×32mm（不带底座）180mm×100mm×33mm（带底座）8. 外壳防护等级：IP40四、结构特征及工作原理1. 结构特征1.1 火灾显示盘为壁挂式，整机外观如图1所示。
图11.2 火灾显示盘面板如图2所示。
节电/消音自检/调显消音工作火警显示区域图2按键说明：注：需要双键操作时，按照单键操作方法按下两键中间区域即可。
a. “节电/消音”键：在监控状态下，此键功能为“节电”控制，按下此键可实现打开/关闭液晶屏功能；在火警显示状态下，按下此键可实现消音/恢复报警音功能。
b. “自检/调显”键：在监控状态下，此键功能为“自检”；在火警显示状态下，此键功能为“调显”。
海湾报警设备接线图
海湾消火栓按钮接线图海湾报警设备 / 2012-09-29本文将重点介绍海湾消火栓按钮接线图，包括J-SAM-GST9123消火栓按钮接线图和J-SAM-GST9124消火栓按钮接线图。
一、J-SAM-GST9123消火栓按钮接线图消火栓按钮外接端子示意图如图2-7：其中：Z1、Z2：无极性信号二总线接线端子K1、K2：无源常开触点，用于直接启泵控制时，需外接24V电源应用方法：J-SAM-GST9123型消火栓按钮与火灾报警控制器及泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。
采用总线制起泵方式时，消火栓按钮直接和信号二总线连接，消火栓按钮总线制起泵方式应用接线示意图如图2-10：这种方式中，消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
采用消火栓按钮直接起泵方式应用接线示意图如图2-11：这种方式中，消火栓按钮按下，可直接控制消防泵的启动，泵运行后，火灾报警控制器确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
二、J-SAM-GST9124消火栓按钮接线图J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。
其中：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O、G：有源DC24V/100mA输出I、G：无源回答输入应用方法：J-SAM-GST9124消火栓按钮可以采用总线制方式启动消防泵（参照第二章1.3节J-SAM-GST9123消火栓按钮），也可以采用多线制方式直接启动消防泵，应用示意图如图2-13。
这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。
当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防电话模块安装接线示意图海湾报警设备 / 2012-10-19GST-LD-8304为海湾消防电话模块，本文海湾消防设备技术员将介绍海湾8304电话模块的外形示意图、安装示意图、接线示意图以及应用方法。
火灾显示盘说明书

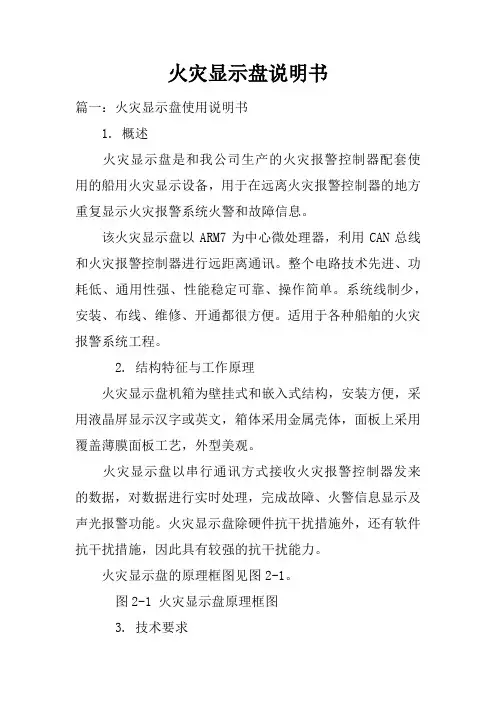

火灾显示盘说明书篇一：火灾显示盘使用说明书1. 概述火灾显示盘是和我公司生产的火灾报警控制器配套使用的船用火灾显示设备，用于在远离火灾报警控制器的地方重复显示火灾报警系统火警和故障信息。
该火灾显示盘以ARM7为中心微处理器，利用CAN总线和火灾报警控制器进行远距离通讯。
整个电路技术先进、功耗低、通用性强、性能稳定可靠、操作简单。
系统线制少，安装、布线、维修、开通都很方便。
适用于各种船舶的火灾报警系统工程。
2. 结构特征与工作原理火灾显示盘机箱为壁挂式和嵌入式结构，安装方便，采用液晶屏显示汉字或英文，箱体采用金属壳体，面板上采用覆盖薄膜面板工艺，外型美观。
火灾显示盘以串行通讯方式接收火灾报警控制器发来的数据，对数据进行实时处理，完成故障、火警信息显示及声光报警功能。
火灾显示盘除硬件抗干扰措施外，还有软件抗干扰措施，因此具有较强的抗干扰能力。
火灾显示盘的原理框图见图2-1。
图2-1 火灾显示盘原理框图3. 技术要求3.1环境条件3.1.1 正常大气条件环境温度 15～35 ℃相对湿度 45%～75%气压 86～106kPa 3.1.2 额定环境条件环境温度 0～40℃相对湿度90%～95%(40±2℃)电源DC24±3V 3.2．功耗（平均值）监控电流报警电流IP20（嵌入式） IP44（壁挂式）3.4.基本功能火灾显示盘是重复显示火灾报警信息的单元，和火灾报警控制器配套使用。
火灾报警控制器通过编程可以划分防火分区，火灾显示盘连接到火灾报警控制器通讯总线和电源输出线上，显示对应防火分区的故障和火警信息。
4 材质、尺寸及重量4.1 材质火灾显示盘采用金属机壳，表面经喷涂处理。
4.2 外形尺寸火灾显示盘采用壁挂式结构和嵌入式结构。
用户根据现场情况选用不同的结构形式。
4.2.1 壁挂式结构壁挂式结构产品，外形尺寸 297（长）× 175（宽）×89（厚）,单位：mm。
海湾火灾显示盘说明演示教学

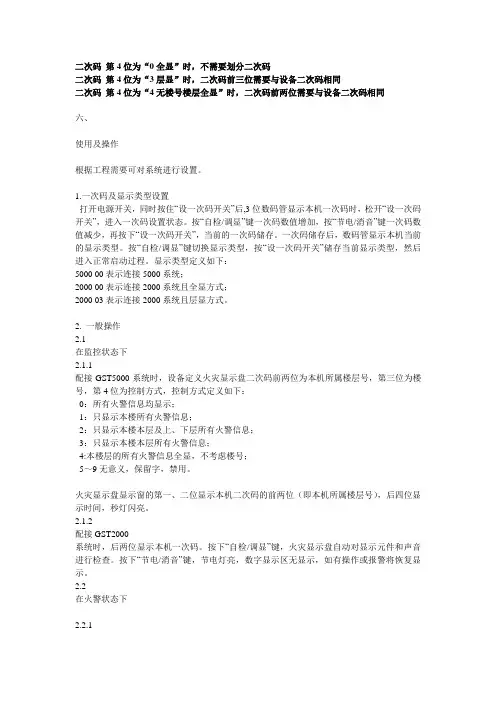

海湾火灾显示盘说明二次码第4位为“0全显”时，不需要划分二次码二次码第4位为“3层显”时，二次码前三位需要与设备二次码相同二次码第4位为“4无楼号楼层全显”时，二次码前两位需要与设备二次码相同六、使用及操作根据工程需要可对系统进行设置。
1.一次码及显示类型设置打开电源开关，同时按住“设一次码开关”后,3位数码管显示本机一次码时，松开“设一次码开关”，进入一次码设置状态。
按“自检/调显”键一次码数值增加，按“节电/消音”键一次码数值减少，再按下“设一次码开关”，当前的一次码储存。
一次码储存后，数码管显示本机当前的显示类型。
按“自检/调显”键切换显示类型，按“设一次码开关”储存当前显示类型，然后进入正常启动过程。
显示类型定义如下：5000 00表示连接5000系统；2000 00表示连接2000系统且全显方式；2000 03表示连接2000系统且层显方式。
2. 一般操作2.1在监控状态下2.1.1配接GST5000系统时，设备定义火灾显示盘二次码前两位为本机所属楼层号，第三位为楼号，第4位为控制方式，控制方式定义如下：0：所有火警信息均显示；1：只显示本楼所有火警信息；2：只显示本楼本层及上、下层所有火警信息；3：只显示本楼本层所有火警信息；4:本楼层的所有火警信息全显，不考虑楼号；5～9无意义，保留字，禁用。
火灾显示盘显示窗的第一、二位显示本机二次码的前两位（即本机所属楼层号），后四位显示时间，秒灯闪亮。
2.1.2配接GST2000系统时，后两位显示本机一次码。
按下“自检/调显”键，火灾显示盘自动对显示元件和声音进行检查。
按下“节电/消音”键，节电灯亮，数字显示区无显示，如有操作或报警将恢复显示。
2.2在火警状态下2.2.1配接GST5000系统时，显示窗显示探测器八位编码，其中前六位为探测器二次码，后两位为设备类型。
探测器二次码的前两位为探测器所属楼层号，第三位为楼号。
火警数多于一个时，首先显示首警，10秒后机器开始循环显示报警情况，在此期间按下“自检/调显”键，可按报警顺序点查报警情况。
火灾报警图形显示系统用户手册
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
火灾报警图形显示系统用户手册(Ver.1.0,2009.10)武汉锦航科技发展有限公司目录第1章系统简介 (1)1.1系统特点 (1)1.2系统配置 (1)1.2.1 软件环境 (1)1.2.2 硬件环境 (1)第2章系统的安装及卸载 (1)2.1安装程序 (1)2.2执行程序 (4)2.3卸载程序 (4)第3章软件注册 (5)第4章系统操作说明 (5)4.1用户登录 (5)4.1.1 脱机登录 (6)4.1.2 联机登录 (6)4.2软件主界面 (7)4.3视图 (8)4.3.1 放大 (8)4.3.2 缩小 (8)4.3.3 还原 (8)4.3.4 缩放到窗口大小 (8)4.3.5 上一区域 (8)4.3.6 下一区域 (9)4.3.7 循环视图 (9)4.3.8 锁定视图 (9)4.3.9 刷新 (9)4.3.10 工程视图 (9)4.3.11 监控视图 (9)4.3.12 统计信息视图 (10)4.4操作 (11)4.4.1 复位 (11)4.4.2 消音 (11)4.5管理 (11)4.5.1 用户管理 (11)4.5.2 设备类型管理 (12)4.5.3 工程管理 (12)4.5.4 系统设置 (13)4.6分区管理 (13)4.6.1 新建分区 (13)4.6.2 编辑分区图片 (14)4.6.3 编辑分区 (15)4.6.4 删除分区 (15)4.7区域管理 (15)4.7.1 新建区域 (15)4.7.2 编辑区域 (16)4.7.3 删除区域 (17)4.8设备管理 (17)4.8.1 新建设备 (17)4.8.2 编辑设备 (19)4.8.3 删除设备 (20)4.9历史记录管理 (20)4.9.1 查看火警记录 (20)4.9.2 查看联动记录 (20)4.9.3 查看故障记录 (21)4.9.4 查看历史记录 (22)4.9.5 清除历史记录 (22)4.10日志管理 (23)4.10.1 查看日志 (23)4.10.2 清除日志 (23)第5章系统监控状态 (23)5.1火警 (23)5.2联动 (24)5.3故障 (25)5.4通信故障 (25)5.5多区域设备报警 (26)第6章软件国际化 (27)第1章系统简介1.1系统特点火灾报警图形显示系统是一套对火警设备进行管理的软件。
D类500干粉灭火系统说明书
D类干粉灭火系统（贮气瓶型）使用说明书一概述ZFP系列干粉灭火系统是一种有管网、可移动的高科技消防设备。
该系统适用于全淹没火和局部应用灭火。
全淹没灭火用于扑救相对封闭大空间的火灾。
局部应用灭火用于扑救具体保护对象的火灾。
本系统可与火灾报警系统相连，既可单套使用，又可多套联用，也可以实现分配组合灭火。
二适用范围1．本系统适用于化工场所、大型仓库、油库、船舶、机房、变电电房、泵房、机场、车站、办公室、档案室、图书馆、生产车间等多种场合。
2．充装D类火灾灭火剂时，可扑救相应的D类的火灾三、型号及主要技术参数1.型号标记灭火剂的粒径——超细灭火剂种类（A为ABC类干粉，D为D类干粉）灭火装置规格：Kg贮气瓶型自动干粉灭火系统2 灭火系统主要性能ZFP系列干粉灭火系统按填充灭火剂分ABC超细干粉和D类火灾灭火剂两大类，ZF系列灭火系统可以采用分配组合方式，即每台设备最多保护三个区（在不可能同时发生火灾的情况下）如果一个防护区有多个喷头，在设置是必须均衡布置，单个喷头的保护面积因喷头的规格型号不同而有所区别，全淹没设计时按火灾类别选择灭火浓度，以灭火剂总量进行灭火系统选型及核定其数量。
ZFP系列干粉灭火系统工作原理：在保护区发生火灾是，报警系统声光报警器或警铃动作，报警系统延时后给超细干粉灭火系统一个启动信号，超细干粉灭火系统得到启动信号后，启动瓶上的电磁阀动作，启动瓶内的气体迅速将氮气储气瓶上的氮气阀门打开，氮气储气瓶内的高压气体经减时，控制系统迅速将出粉阀打压阀减压至后给储粉罐加压，当储粉罐内的压力达到设定值MPa1.40-0.2开，灭火剂经管道流向指定的保护区内灭火。
表D类火灾灭火剂灭火系统主要性能（应用于化工危险场所）规格型号ZFP100D ZFP500D 灭火剂量（Kg）100 500局部保护面积（m2）≤20 ≤100 喷射剩余率（%）≤10%有效喷射时间（s）全淹没≤30，局部≥60贮气瓶压力（MPa）10±1粉罐水压试验压力（MPa）贮气瓶水压试验压力（MPa）使用温度范围（℃）-20～+85 低温材料：-40～+50 启动电源（V）DC24四、D类干粉灭火系统与报警系统组成管网自动灭火系统图1D类干粉灭火系统构成与报警系统联动示意图图2 D 类干粉灭火系统工作程序图3 D 类干粉灭火系统喷头布置示意图火灾探测器电气手动人员发现 机械应急手动 设备联动火灾控制器声光报警显示 延时开启瓶头阀、释放阀灭火剂喷放灭火 人员撤离 火警五安装与调试1．安装前的检查现场安装前，应按下列要求对系统进行检查：1）灭火系统及火灾报警控制设备的型号、规格、数量应符合设计要求。
第四部分火灾显示盘使用说明书
（第四部分）目录一、FS-FT6000A火灾显示盘 (2)(一)、概述 (2)(二)、面板说明 (2)2.1.各指示灯的说明 (2)2.2.数码管的说明 (2)2.3.按键的说明 (2)(三)、设置与操作 (3)3.1.显示范围的说明及自身编号的设置 (3)3.2.房间号的设置 (3)3.3.清除房间号的设置 (4)(四)、注意事项 (4)4.1.安装位置: (4)4.2.穿线要求： (4)(五)、接线方法 (4)二、FS-FT6000B火灾显示盘 (5)(一)、概述 (5)(二)、面板说明 (5)2.1.各指示灯的说明 (5)2.2. 液晶屏的说明 (5)2.3.按键的说明 (5)(三)、设置与操作 (6)3.1.显示范围及自身地址的设置 (6)3.2. 安装地址的设置 (6)3.3.清除设置 (7)3.4.查看火警信息 (7)(四)、注意事项 (8)4.1.安装位置: (8)4.2.穿线要求： (8)(五)、接线方法 (8)文件编号：KF-SM6001T/8000 第 1 页共 8 页一、FS-FT6000A火灾显示盘(一)、概述FS-FT6000A火灾显示盘采用微处理器控制，内含CPU，同探测器一样，占用一个编码地址,可对收到的信息进行判断、分析和处理，并将此火灾显示盘管理的火警地址号或房间号通过数码管显示出来。
最大显示容量为本回路连续的128个地址点。
显示盘的各项技术指标完全符合中华人民共和国国家标准GB17429—1998<<火灾显示盘通用技术条件>>。
(二)、面板说明2.1.各指示灯的说明消声指示灯（绿）：点亮时表示火灾显示盘处于消声状态。
电源指示灯（绿）：点亮时表示火灾显示盘处于工作状态。
火警指示灯（红）：点亮时表示火灾显示盘收到火警信息。
设置指示灯（绿）：点亮时表示火灾显示盘处于设置状态。
巡检指示灯（绿）：点亮时表示火灾显示盘与控制器之间通讯正常。
2.2.数码管的说明FS-FT6000火灾显示盘采用4位数码管显示，正常巡检时，四个数码管滚动显示“8”字，当火灾显示盘所管理的器件发出火灾报警信号时，四位数码管显示火警地址信息。
消防部门F-500使用指南(SOG)
消防部门F-500使用指南（SOG）消防部门F-500使用指南一、概述F-500是一种通用型消防剂，广泛用于防治各类火灾。
它拥有良好的火灾扑灭效果，能够迅速降低火灾的温度，扑灭火源，并在一定程度上抑制火势的传播。
本使用指南旨在帮助消防部门正确使用F-500，以提高灭火效果，并确保人员的安全和设备的可靠性。
二、F-500概述1. 物理性质F-500是一种无色、无腐蚀性的液体，具有良好的稳定性和可溶性。
它能够迅速进入火源，改变火焰的氧化过程，形成稳定的泡沫遮盖物，有效隔绝氧气，从而降低温度。
同时，F-500能够将火源周围的燃烧产物中和，减少有毒气体的释放。
2. 使用要求（1）存储：F-500应存放在干燥、通风的库房中，远离火源和明火，避免阳光直射。
（2）装备：应使用专业的消防设备和喷洒器具进行喷洒。
在操作中，应穿戴好防护服、手套、护目镜等个人防护装备。
三、F-500的应用1. 火灾类型F-500适用于各类火灾，如固体物质火灾、液体火灾、气体火灾和电器火灾等。
在使用过程中，需根据不同火灾类型选择合适的操作方法和喷洒量。
2. 操作方法（1）喷洒方式：应采用适当的喷洒方式，如直接扑灭、雾状喷洒和液状喷洒等。
对于小火灾，可直接将F-500喷洒于火源上，迅速扑灭火焰。
对于大火或难以接近的火源，应采用雾状喷洒方式，将F-500喷洒成微细的水雾，在火源周围形成遮照、降温和压制火势的作用。
（2）喷洒量：喷洒量应根据火灾的规模和强度进行调整。
通常情况下，小火灾可使用1%~3%的F-500溶液进行扑灭，大火灾则可使用3%~6%的浓度。
操作时需遵循“远、稳、缓”的原则，确保喷雾均匀覆盖火源。
四、注意事项1. 安全使用：在操作过程中，消防人员应注意防护装备的佩戴，避免接触F-500溶液。
如不慎接触到皮肤、眼睛或进入呼吸道，应及时用清水冲洗，并就医咨询。
2. 使用环境：F-500在使用过程中会产生少量的烟雾和气味，但不会对人体产生显著的危害。
ZF-500火灾显示盘说明书
一、概述ZF-500火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。
它通过通讯总线与JB-QB-GST200/JB-QB-GST500/JB-QG-GST5000/JB-QG-GST9000等火灾报警控制器（联动型）相连，处理并显示控制器传送过来的数据。
当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。
二、特点ZF-500火灾显示盘通过RS-485总线与火灾报警控制器相连，每路RS-485总线最多可配接64台火灾显示盘。
火灾显示盘只能显示火警信息，不能显示故障、动作等其它信息。
可通过火灾报警控制器对火灾显示盘的显示区域进行设定，设定后的火灾显示盘只能显示本区域的火警信息。
三、技术特性1.工作电压：DC16.8V~DC27.6V 2.显示容量：最多不超过126条火警信息3.显示范围：每屏显示2条火警信息，第一条为首警信息，第二条为最新火警信息；按调显键时，第一条为首警信息，第二条为调显火警信息4.线制：与火灾报警控制器采用有极性二总线连接，另需两根DC24V 电源供电线，不分极性5.静态功耗≤2W 最大功耗≤5W 6.使用环境：温度：0℃～＋40℃相对湿度≤95%，不凝露7.外形尺寸：234mm×142mm×62mm8.外壳防护等级：IP209.执行标准：GB 17429-2011四、结构特征及工作原理1.结构特征1.1ZF-500火灾显示盘为壁挂式，整机外观如图1所示。
图1234ZF-500火灾显示盘1.2ZF-500火灾显示盘面板如图2所示。
图2按键说明：a.“节电/消音”键：在监控状态下，此键功能为“节电”控制；在报警状态下，此键功能为“消音”。
b.“自检/调显”键：在监控状态下，此键功能为“自检”；在报警状态下，此键功能为“调显”。
1.3ZF-500火灾显示盘对外接线如图3所示。
火灾自动报警系统技术规格书
火灾自动报警系统技术规格书1.总体要求1.1.本技术规格书适用于xxx火灾自动报警系统的设备供货。
本技术规格书包括该工程的设备供货、指导安装、配合调试、验收及服务等方面的技术要求。
1.2.投标人应为火灾自动报警系统设备的原生产厂商，并应具有及时保证本项目实际需求的生产能力。
1.3.投标人对火灾自动报警系统设备只报包含所有技术服务（安装费用除外）、运输费用在内的设备单价，中标人的产品将为本项目指定选用的产品，投标人需按此单价向本项目的消防工程总承包单位提供满足xxxx项目消防工程所需用量，并与消防工程总承包单位签定供货合同。
1.4.本技术规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
1.5.如果投标人没有以书面形式对本技术规格书的条文提出异议，招标人可以认为投标方提出的火灾自动报警系统完全满足本技术规格书的要求。
如有异议，不管是多么微小，都应在投标文件中以“技术规格偏离表”加以详细描述。
1.6.投标人提供的火灾自动报警系统，除执行本规范外，尚应符合国家现行的有关标准、规范和规定。
本技术规格书所使用的标准如与投标人所执行的标准发生矛盾时，按较高标准执行。
1.7.投标方应具有火灾自动报警系统的供货、安装、调试经验，了解钢铁企业各防护对象的火灾特点和安装布置。
所提供的火灾自动报警系统的实物质量应达到国内先进水平，并应在其它冶金企业类似场所有运行经验的、经二年以上实际考验证明是可靠的系统设备，并提供相关证明文件。
1.8.投标方在投标时应附火灾自动报警系统的国家消防质量监督检验中心的型式检验报告，及3C认证。
如经过了U.L及F.M质量认证的，请同时提供U.L及F.M 质量认证的认证证书，上述证书及检验报告的有效期应符合有关规定要求。
1.9.投标方应具备ISO9001质量认证证书，并应提供主要设备功能指标或技术性能、产品质量等保证内容，卖方必须保证其所提供设备的各项性能指标合格。
海湾安全技术股份有限公司产品型号大全
GST-LD-8320终端器
GST-LD-8320A终端器
JTY-HM-GST102线型光束感烟火灾探测器
JTY-HF-GST102线型光束感烟火灾探测器
JTY-HM/F-GST102线型光束感烟火灾探测器反射器JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器
DZ-03(Ex)本安型定位底座
紧急启停按钮
GST-LD-8318紧急启停按钮
(1)剩余电流火灾监控探测器
GST-DH9200-2剩余电流式电气火灾监控探测器
GST-DH9200-3剩余电流式电气火灾监控探测器
GST-DH9200-5剩余电流式电气火灾监控探测器
GST-DH9200-7剩余电流式电气火灾监控探测器
GST-DH9200-9剩余电流式电气火灾监控探测器
GST-AS-200齐纳式安全栅
GST-AS-300齐纳式安全栅
JTY-GF-GST103/B独立式感烟火灾探测报警器
GST-LD-8320(船用)终端器
DZ-02(船用)通用底座
DZ-03(船用)通用底座
DZC-01(船用)防水底座
手报吸盘手动报警按钮复位吸盘
AC-DCGST-5000
AC-DC电源盒更换
GST-LD-8301〔船用〕输入输出模块
GST-LD-8301输入/输出模块
GST-LD-8303输入/输出模块
(4)切换模块
GST-LD-8302切换模块
GST-LD-8302A双动作切换模块
GST-LD-8302C切换模块
(3)中继模块
GST-LD-8321中继模块
(1)隔离器
GST-LD-8313隔离器
海湾产品型号
火灾显示盘安装使用说明书(doc 7页)
火灾显示盘安装使用说明书(doc 7页)目录一、概述 (3)二、主要技术指标 (3)三、主要功能介绍 (3)四、火灾显示盘外观示意图 (4)五、火灾显示盘安装方法 (5)六、一般操作使用说明 (7)1．系统设置 (7)2．开机 (7)3．各功能键的使用 (8)4.配接G S T2000火灾自动报警系统 (8)5.配接G S T5000火灾自动报警系统 (8)七、故障及维修处理 (8)八、注意事项 (9)一、概述ZF-101型火灾显示盘是用单片机设计开发的数字式火灾显示盘，用来显示火警探测器部位编号并同时发出声光报警信号。
它通过总线与通用（集中）报警控制器相连，处理并显示控制器传送过来的数据。
当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。
本火灾显示盘采用全注塑结构，外形美观，安装方便。
二、主要技术指标✧显示范围：可显示0000～9999中任意报警编码点。
（配接GST-2000系统，即配接数码显示火灾报警控制器）000000 00～999999 99中任意报警编码点。
（配接GST-5000系统，即配接汉字液晶显示火灾报警控制器）✧显示容量：最多不超过50个报警信息✧线制：与火灾报警控制器间采用有极性二总线连接，另需两根DC24V电源供电线（不分极性）✧使用条件：环境温度：－10℃～＋50℃相对湿度≤95%(40±2℃)✧电源：采用DC24＋４－６V电源集中供电✧静态功耗≤1W三、主要功能介绍1.拨码开关可设置本机号、选择显示方式及设置显示盘类型。
2.在机器紊乱时，可使用复位键复位显示盘，恢复正常工作状态。
3.机器开机后自动对存储器、指示灯、数码管、声音进行检查，该功能在监控状态下按“自检”键可随时进行。
4.主机发出报警信号后，本机可发出声光报警，并准确显示报警信息，当报警信息多于1条时，按“调显”键可点查报警信息。
5.配接GST5000系统时，本机设有时钟显示。
