光伏逆变器介绍材料
光伏逆变器详细介绍(完整版)
保护功能
总结词
保护功能是确保光伏逆变器安全运行的重要措施，包括过载保护、短路保护、过压保护 和欠压保护等。
详细描述
过载保护是指在负载超过额定值时，逆变器自动切断输出或降低输出功率，以保护设备 和电网的安全；短路保护则是在发生短路故障时，逆变器能够快速切断输出，防止电流 过大造成设备损坏；过压和欠压保护则是在输入电压过高或过低时，逆变器自动调节或
转换效率
总结词
转换效率是衡量光伏逆变器性能的重 要指标，它表示逆变器将直流电能转 换为交流电能的效率。
详细描述
转换效率越高，意味着逆变器在转换 过程中损失的能量越少，系统整体效 率更高。因此，选择高效率的逆变器 可以降低系统能耗，提高经济效益。
输入电压范围
总结词
输入电压范围表示逆变器能够接受的 直流输入电压的范围。
逆变器无法启动
检查电源是否正常，检查电缆 连接是否紧固。
输出电压异常
检查输入电压是否正常，检查 电缆连接是否紧固。
散热风扇不运转
检查散热风扇是否损坏，需要 更换散热风扇。
显示面板无显示
检查显示面板的连接线是否正 常，需要更换显示面板。
THANKS FOR WATCHING
感谢您的观看
方向。
数字化、智能化技术加速应用 ，提升光伏逆变器的能源管理
和运维水平。
并网、储能、充电等多功能集 成化成为技术发展新趋势。
模块化、定制化设计满足不同 应用场景需求。
未来市场预测
随着全球能源结构转型和可再生能源政策的推动，光伏 逆变器市场前景广阔。
5G通信、物联网等新技术的应用将为光伏逆变器市场 带来新的发展机遇。
要点一
建筑集成光伏（BIPV）
将光伏板与建筑相结合，通过光伏逆变器将太阳能转化为 直流电能，供给建筑内部负载使用或并入电网。
太阳能光伏逆变器的工作原理和作用介绍
光伏逆变器又称电源调整器，可以将光伏太阳能板产生的可变直流电压转换为市电频率交流电的逆变器，可以反馈回商用输电系统，或是供离网的电网使用。
一、光伏逆变器工作原理逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关，使直流输入变成交流输出。
当然，这样单纯地由开和关回路产生的逆变器输出波形并不实用。
一般需要采用高频脉宽调制，使靠近正弦波两端的电压宽度变狭，正弦波中央的电压宽度变宽，并在半周期内始终让开关元件按一定频率朝一方向动作，这样形成一个脉冲波列。
然后让脉冲波通过简单的滤波器形成正弦波。
二、光伏逆变器的作用光伏逆变器不只具有直交流变换功用，还具有最大限制地发扬太阳电池功能的功用和系统毛病维护功用。
归结起来有主动运转和停机功用、最大功率跟踪节制功用、防独自运转功用、主动电压调整功用、直流检测功用、直流接地检测功用。
1、主动运转和停机功能早晨日出后，太阳辐射强度逐步加强，太阳能电池的输出也随之增大，当达到逆变器任务所需的输出功率后，逆变器即主动开始运转，进入运转后，逆变器便每时每刻看管太阳能电池组件的输出，只需太阳能电池组件的输出功率大于逆变器任务所需的输出功率，逆变器就继续运转；直到日落停机，即便阴雨天逆变器也能运转。
当太阳能电池组件输出变小，逆变器输出接近0时，逆变器便构成待机状态。
2、最大功率追踪MPPT功能当日照强度和环境温度变化时，光伏组件输入功率呈现非线性变化，光伏组件既不是恒压源，也不是恒流源，它的功率随着输出电压改变而改变，和负载没有关系。
它的输出电流随着电压升高一开始是一条水平线，到达一定功率时，随着电压升高而降低，当到达组件开路电压时，电流下降到零。
3、孤岛效应的检测及控制功能在正常发电时，光伏并网发电系统连接在电网上，向电网输送有效功率，但是，当电网失电时，光伏并网发电系统可能还在持续工作，并和本地负载处于独立运行状态，这种现象被称为孤岛效应。
逆变器出现孤岛效应时，会对人身安全，电网运行，逆变器本身造成极大的安全隐患，因此逆变器入网标准规定，光伏并网逆变器必须有孤岛效应的检测及控制功能。
光伏逆变器分类有哪些？光伏逆变器是干什么用的？
光伏逆变器分类有哪些？光伏逆变器可以根据其工作原理、输出波形和应用领域等进行分类。
以下是一些常见的光伏逆变器分类：1.基于工作原理：-串联逆变器：将多个光伏电池组串联成为一个高电压的直流输入，然后将其转换为交流电输出。
-并联逆变器：将多个光伏电池组并联，使得总电流增加，然后将其转换为交流电输出。
-桥逆变器：采用桥式电路进行直流到交流的转换。
-中间频率逆变器：通过将直流输入转换为中间频率交流，在变压器中进行转换，最后得到所需的交流输出。
2.基于输出波形：-正弦波逆变器：输出是纯正弦波形，适合对电源质量要求较高的应用。
-修正正弦波逆变器：输出波形是修正的正弦波形，某些谐波成分被削减，适用于大多数家庭和商业应用。
-方波逆变器：输出波形是方波形，简单且成本较低，但会引入更多的谐波。
-脉宽调制（PWM）逆变器：使用高频PWM技术产生接近正弦波的输出波形。
3.基于应用领域：-独立逆变器：适用于独立于主电网的独立发电系统，如照明、电力供应等。
-并网逆变器：将光伏电源与主电网连接，在不需要的时候将多余的电能注入到电网中，并从电网中获取不足的电能。
-微网逆变器：可以实现微网系统的组网和管理，将不同的电源（如太阳能、风能等）与负载连接起来。
这些是一些常见的光伏逆变器分类，不同类型的逆变器具有不同的特点和适用场景。
需要根据具体的需求和应用场景选择合适的逆变器类型。
光伏逆变器是干什么用的？光伏逆变器是用于将光伏电池板（太阳能电池板）产生的直流电转换为交流电的设备。
光伏电池板能够将阳光转化为直流电，而光伏逆变器则将这种直流电转换为我们平常所使用的交流电，以供给家庭、工业和商业等领域使用。
光伏逆变器的主要作用如下：1.电能转换：将太阳能电池板输出的直流电转换为交流电，以满足电网供电的需求。
交流电是我们日常生活和工业生产中所使用的电能形式。
2.并网注入：对于接入电网的光伏系统，光伏逆变器可以将多余的电能注入到电网中，以减少对电网的依赖，并能够获得一定的上网收益。
光伏逆变器知识点总结
光伏逆变器知识点总结一、工作原理光伏逆变器的工作原理可以简单概括为将光伏板产生的直流电通过电子器件转换成交流电。
具体来说，光伏板产生的直流电首先经过光伏组串并联到直流输入端子上，然后进入逆变器内部的整流器模块，将直流电转换成无脉冲的直流电。
接着电压经过变压器升高，进入逆变器模块，将直流电转换成交流电，输出到市电网中。
二、分类根据用途和性能要求的不同，光伏逆变器可以分为独立式逆变器和并网式逆变器。
独立式逆变器一般用于没有电网的场合，比如太阳能灯和太阳能泵等。
并网式逆变器则主要用于将光伏发电系统发出的交流电直接并入市电网中，实现自发自用和余电卖给电力公司。
三、性能指标1. 转换效率光伏逆变器的转换效率是指其将直流电转换为交流电的能力。
转换效率越高，说明逆变器内部能量损失越小，发电系统整体的效率也越高。
目前市面上的光伏逆变器转换效率普遍在90%以上。
2. 最大功率点跟踪（MPPT）最大功率点跟踪技术可以保证光伏板在各种光照条件下都能工作在最佳状态，充分利用光伏板的发电潜力。
逆变器带有MPPT功能的，其输出电压和电流会自动根据光照强度和温度进行调节，从而确保始终在最佳功率点工作。
3. 防护等级光伏逆变器需要能够在户外环境中长期工作，因此具有良好的防护等级水平是非常重要的。
一般而言，逆变器应具有防护等级不低于IP65，能够防水、防尘和防风骤等。
4. 故障诊断良好的逆变器应该具有完善的故障诊断功能，能够通过报警或显示屏等方式提示故障信息，并提供相应的故障诊断报告。
5. 通讯功能逆变器的通讯功能可以方便用户通过手机APP或网络平台监控发电状态和运行数据。
同时还可以实现远程控制、故障诊断和售后服务等功能。
四、选型在选型光伏逆变器时，需要根据具体的场景需求和电网接入条件来选择适合的逆变器。
首先需要确定发电系统的功率，再根据逆变器的转换效率、MPPT功能、防护等级和通讯功能等因素进行综合评估。
此外，还需要考虑逆变器的可靠性、售后服务和性价比等因素。
大功率光伏逆变器简介
大功率光伏逆变器（100kwp～500kwp）一、光伏逆变器简介逆变器又称电源调整器，根据逆变器在光伏发电系统中的用途可分为独立型电源用和并网用二种。
根据波形调制方式又可分为方波逆变器、阶梯波逆变器、正弦波逆变器和组合式三相逆变器。
对于用于并网系统的逆变器，根据有无变压器又可分为变压器型逆变器和无变压器型逆变器。
（1）并网光伏发电系统并网式光伏发电系统由光伏组件、并网逆变器、计量装置及配电系统组成。
光伏组件将太阳光能转换为直流电能，再由逆变器将直流电能转换为高品质的正弦波电流，直接馈入电网或者做为本地用电设备的电力来源。
(2)离网光伏发电系统离网式光伏发电系统由光伏组件、控制器、蓄电池、离网逆变器及配电系统组成，与并网式光伏发电系统的工作原理十分相似，唯一不同的是离网系统输出的电力被直接消耗使用而不输送到电网中。
离网式系统中配备有蓄电池，用于储存电能，可以满足阳光不足状态下的发电需求。
通过控制器可以实现对蓄电池的控制。
对于无法接入公共电网的偏远地区，离网式光伏发电系统是解决用电需求最完。
二、产品型号ESI——————————光伏逆变器5———————————额定输入电压 1.24vdc 2.48vdc 3.450vdc 3———————————输出电压 2.220vac 3.380vacB———————————变压器功能 B可并联 N不可并联100——————————额定输出功率 100kw、 250kw、 500kwX———————————厂商代码 X希望电子有限公司T———————————T有隔离变压器 N无隔离变压器三、执行标准.GB/T 19939光伏系统并网技术要求.GB/T 20046光伏（PV）系统电网接口特性.GB/T 20513光伏系统性能监测测量、数据交换和分析导则. GB/Z 19964光伏发电站接入电力系统的技术规定. GB/T 3859.1半导体变流器基本要求的规定. GB/T 3859.2半导体变流器应用导则. GB 17625.2 电磁兼容限值对额定电流不大于 16A的设备在低压供电系统中产生的电压波动和闪烁的限制. GB/Z 17625.3 电磁兼容限值对额定电流大于 16A的设备在低压供电系统中产生的电压波动和闪烁的限制. GB/T 17626.2电磁兼容试验和测量技术静电放电抗扰度试验. GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验. GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验. GB/T 17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验. GB/T 17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度. GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验. GB 17799.3 电磁兼容通用标准居住、商业和轻工业环境中的发射标准. GB 17799.4电磁兼容通用标准工业环境中的发射标准. GB 4208外壳防护等级（IP代码）. GB/T 191包装储运图示标志四、产品结构及工作原理逆变器是一种由半导体器件组成的电力调整装置，主要用于把直流电力转换成交流电力。

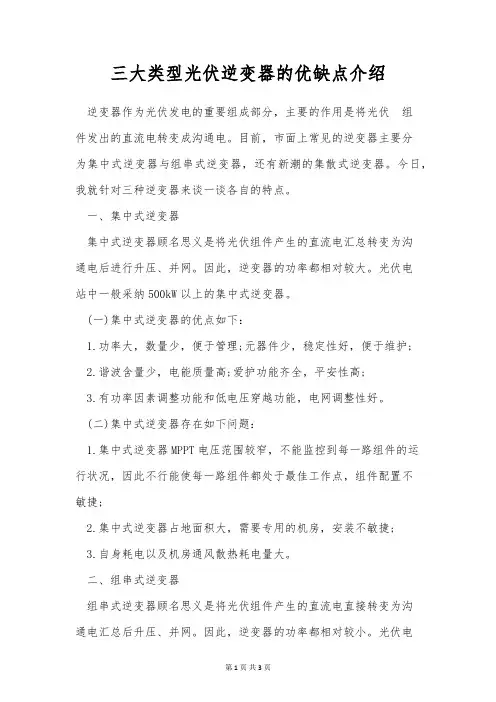

三大类型光伏逆变器的优缺点介绍
三大类型光伏逆变器的优缺点介绍逆变器作为光伏发电的重要组成部分，主要的作用是将光伏组件发出的直流电转变成沟通电。
目前，市面上常见的逆变器主要分为集中式逆变器与组串式逆变器，还有新潮的集散式逆变器。
今日，我就针对三种逆变器来谈一谈各自的特点。
一、集中式逆变器集中式逆变器顾名思义是将光伏组件产生的直流电汇总转变为沟通电后进行升压、并网。
因此，逆变器的功率都相对较大。
光伏电站中一般采纳500kW以上的集中式逆变器。
(一)集中式逆变器的优点如下：1.功率大，数量少，便于管理;元器件少，稳定性好，便于维护;2.谐波含量少，电能质量高;爱护功能齐全，平安性高;3.有功率因素调整功能和低电压穿越功能，电网调整性好。
(二)集中式逆变器存在如下问题：1.集中式逆变器MPPT电压范围较窄，不能监控到每一路组件的运行状况，因此不行能使每一路组件都处于最佳工作点，组件配置不敏捷;2.集中式逆变器占地面积大，需要专用的机房，安装不敏捷;3.自身耗电以及机房通风散热耗电量大。
二、组串式逆变器组串式逆变器顾名思义是将光伏组件产生的直流电直接转变为沟通电汇总后升压、并网。
因此，逆变器的功率都相对较小。
光伏电站中一般采纳50kW以下的组串式逆变器。
(一)组串式逆变器优点：1.不受组串间模块差异，和阴影遮挡的影响，同时削减光伏电池组件最佳工作点与逆变器不匹配的状况，最大程度增加了发电量;2.MPPT电压范围宽，组件配置更加敏捷;在阴雨天，雾气多的部区，发电时间长;3.体积较小，占地面积小，无需专用机房，安装敏捷;4.自耗电低、故障影响小。
(二)组串式逆变器存在问题：1.功率器件电气间隙小，不适合高海拔地区;元器件较多，集成在一起，稳定性稍差;2.户外型安装，风吹日晒很简单导致外壳和散热片老化;3.逆变器数量多，总故障率会上升，系统监控难度大;4.不带隔离变压器设计，电气平安性稍差，不适合薄膜组件负极接地系统。
三、集散式逆变器集散式逆变器是近两年来新提出的一种逆变器形式，其主要特点是"集中逆变'和"分散MPPT跟踪'。
首航光伏逆变器说明书
首航光伏逆变器说明书首航光伏逆变器是一种专为光伏系统设计的电力变流器，它的主要功能是将太阳能电池板所产生的直流电转换成适用于电网的交流电。
本说明书将详细介绍首航光伏逆变器的产品特点、工作原理、安装与调试方法以及注意事项等内容，旨在帮助用户正确使用和维护该产品。
产品特点：1.高效率：首航光伏逆变器采用先进的逆变技术和高性能元件，具有高效率转换的特点，能将更多的太阳能转换为可用的电力。
2.可靠性：该逆变器采用高质量的材料和工艺，具有优异的耐用性和稳定性，能在各种环境条件下可靠运行。
3.多重保护：针对电流过载、短路、过温等故障情况，首航光伏逆变器配备了多种保护机制，有效保护逆变器和电网的安全稳定运行。
4.智能监控：逆变器配备了智能监控系统，能实时监测和记录光伏系统的工作状态，并通过大屏显示或手机APP提供用户便捷的数据查看和操作。
工作原理：1.直流输入端：将太阳能电池板所产生的直流电输入逆变器。
2.逆变电路：逆变器内置的电路将直流电转换为交流电，并对电流、电压进行合理的调节和稳定。
3.交流输出端：将转换后的交流电输出至电网，以供用户使用。
安装与调试方法：1.安装：首先，选择合适的安装位置，确保光照充足，通风良好。
然后，根据安装手册将逆变器固定在适当的位置上，注意接地和防雷。
最后，按照电路图连接逆变器与太阳能电池板和电网。
2.调试：将逆变器的输出线缆与电网连接后，正确设置逆变器的参数，并接通开关，此时逆变器将开始工作。
然后，通过监控系统对逆变器和光伏系统的运行进行监测，确保其正常工作。
注意事项：1.在安装和操作逆变器时，必须先切断光伏系统的直流电源，保证操作的安全性。
2.对于非专业人士，切勿拆卸逆变器的外壳或内部零部件，以免引起意外事故。
3.定期对逆变器和光伏系统进行检查和维护，确保其运行正常。
总结：首航光伏逆变器是一款高效率、可靠性强的产品，通过转换太阳能转化为可用电力，实现了光伏系统与电网的有效连接。
光伏逆变器简介(完整版)解读
图 3 推挽逆变原理图
半桥逆变拓扑：
图4 所示的半桥逆变电路，其功率开关元器件也比较少，结构简单， 但主电路交流输出的电压幅值仅为ui/2，在同等容量下，其功率开关的额 定电流为全桥逆变电路中的功率元器件额定电流的2 倍，由于分压电容 的作用，该电路还具有较强的抗电压输出不平衡能力。
图 4 半桥逆变原理图
（2）阶梯波逆变器
此类逆变器输出的电压波形为阶梯波。逆变器实现阶梯波输出也 有多种不同的线路。输出波形的阶梯数目差别很大。 阶梯波逆变器的优点是 ：输出波形比方波有明显改善 ，高次谐波 含量减少，当阶梯达到17个以上时输出波形可实现准正弦波，当采用 无变压器输出时整机效率很高。 缺点是阶梯波叠加线路使用的功率开关较多，其中还有些线路形 式还要求有多组直流电源输入。这给太阳能电池方阵的分组 与 接线 和蓄电池的均衡充电均带来麻烦 。此外阶梯波电压对收音机和某些通 讯设备仍有一些高频干扰。
• （2）要求具有较高的可靠性
目前光伏电站系统主要用于边远地区，许多电站无人值守和维护，这就 要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种 保护功能，如 ：输入直流极性接反保护、交流输出短路保护、过热、过载保 护等。
• （3）要求输入电压有较宽的适应范围
由于太阳能电池的端电压随负载和日照强度变化而变化。特别是当蓄电 池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在 10V~16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常 工作。
4、电压电流双闭环瞬时控制
电压单闭环控制在抵抗负载扰动方面的缺点与直流电机的转速单闭环 控制比较类似，具体表现在只有当负载（电流、转矩）扰动的影响最终在 系统输出端（电压、转速）表现出来后，控制器才开始有反应，基于这一 点，可以再电压外环基础上加一个电流内环，利用电流内环快速，及时的 抗扰性来抑制负载波动的影响，同时由于电流内环对被控对象的改造作用， 使得电压外环调节可以大大的简化。
光伏电站并网逆变器系统介绍
光伏电站并网逆变器系统介绍一、光伏电站介绍光伏电站是一种能够利用太阳能转化为电能的设备，通过将太阳能转化为直流电能，再通过逆变器将直流电能转换为交流电能，以供电网使用。
光伏电站通常由太阳能光伏电池板、电池板支架、并网逆变器、组电池、接线柜等组成。
光伏电站具有环保、可再生、无噪音等特点，被广泛应用于企事业单位、工业用电和家庭光伏发电等领域。
1.并网逆变器系统功能并网逆变器是光伏电站的关键设备之一，主要功能是将光伏电池板的直流电能转换为电网的交流电能，实现电能的输出和供应。
并网逆变器系统能够满足光伏电站的发电需求，同时还能够实现电网的自动监测和电能负荷平衡，保证电网的安全和稳定运行。
2.并网逆变器系统组成并网逆变器系统一般由逆变器、电网接口、控制系统和数据采集系统等组成。
(1)逆变器：逆变器是并网逆变器系统的核心设备，主要功能是将光伏电池板的直流电能转化为交流电能，并实现电能的输出和供应。
逆变器具有高效率、高可靠性、低功耗等特点，能够满足光伏电站的发电需求。
(2)电网接口：电网接口是将逆变器和电网连接的设备，主要功能是将逆变器输出的交流电能接入电网，并实现电能的供应和分配。
电网接口需要满足电网的要求，确保逆变器系统与电网的匹配和互动。
(3)控制系统：控制系统是并网逆变器系统的重要组成部分，主要功能是对逆变器系统进行控制和监测，确保逆变器的正常运行和电能输出。
控制系统具有远程监测、故障诊断、设备调节等功能，能够及时发现和处理设备故障，保证逆变器系统的稳定运行。
(4)数据采集系统：数据采集系统是对光伏电站进行监测和数据采集的设备，主要功能是实时监测光伏电池板的工作状态和发电功率，以及逆变器系统的运行情况。
数据采集系统能够提供光伏电站的性能评估和运行分析，为电站的运维和管理提供参考依据。
3.并网逆变器系统工作原理并网逆变器系统的工作原理是将光伏电池板的直流电能转化为交流电能，再通过电网接口将交流电能接入电网。
光伏逆变器_emi原理_概述说明以及概述
光伏逆变器emi原理概述说明以及概述1. 引言1.1 概述光伏逆变器作为太阳能发电系统中的核心设备，被广泛应用于各种规模的光伏发电项目中。
它负责将太阳能电池板所产生的直流电转换成交流电，并将其输送到实际用电设备中。
然而，在逆变过程中，会产生一种被称为电磁干扰（EMI）的现象。
这种干扰可能对其他电子设备、通信系统和无线网络造成负面影响，因此需要对光伏逆变器的EMI原理进行深入的了解。
1.2 文章结构本文将围绕光伏逆变器EMI原理展开探讨。
首先，将介绍光伏逆变器的基本概念和作用，以及EMI产生的相关背景知识。
随后，详细阐述EMI原理及其重要性，并分析其对设备和系统性能的潜在影响。
接着，将着重讨论光伏逆变器在EMI方面存在的主要问题，并提出解决这些问题的方法和技术。
最后，在结论部分对全文进行总结，并展望未来在该领域的研究方向。
1.3 目的本文旨在为读者提供一个全面和深入理解光伏逆变器EMI原理的指南。
通过对EMI产生机制、影响因素以及解决方法进行详细阐述，读者将能够更好地理解光伏逆变器在实际应用中所面临的问题，并学习到如何有效减少或抑制EMI的技术手段。
同时，本文也将强调光伏逆变器EMI问题的重要性，并展望未来在该领域的研究方向，以期为相关研究和实践提供有价值的参考和借鉴。
2. 光伏逆变器EMI原理概述2.1 光伏逆变器介绍光伏逆变器是将太阳能电池板产生的直流电转换为交流电的设备。
它在光伏发电系统中起着至关重要的作用，将直流电转换为交流电以供给家庭和商业用途。
然而，光伏逆变器在工作过程中会产生电磁干扰，也称为EMI（Electromagnetic Interference），对其他电子设备和通信设备造成干扰。
因此，了解光伏逆变器的EMI原理对我们提高系统性能、减少干扰至关重要。
2.2 EMI概念和影响EMI指的是在一个系统中出现的电磁辐射或者通过传导方式引入到其他系统中的不希望的信号。
光伏逆变器所产生的EMI会对附近的通信设备、无线网络以及其他敏感设备造成干扰，甚至可能导致其正常运行受阻。
光伏逆变器简介(完整版)
1、多变量状态反馈控制 多变量状态反馈控制的优点在于可以大大改善系统的动态品质，因为
它可以任意的配置系统的极点，但是建立逆变器的状态模型时很难将负载 的动态特性考虑在内，所以，状态反馈只能针对空载或假定负载进行，对 此应采用负载电流前馈补偿，预先进行鲁棒性分析，才能使系统有好的稳 态和动态性能。 2、无差拍控制
图2 高频环节逆变原理图
单相逆变电路拓扑的介绍：
实现逆变有很多种典型的电路拓扑，主要有推挽逆变拓扑、半桥 逆变拓扑、全桥逆变拓扑三种，下文将对这三种拓扑进行介绍。
推挽逆变拓扑：
图3 所示的推挽电路只用两个开关元器件，比全桥电路少用了 一半的开关器件，可以提高能量利用率，另外驱动电路具有公共地， 驱动简单，适用原边电压比较低的场合，但由于本身电路的结构特点， 推挽电路拓扑无法输出正弦电压波形，只能输出方波电压波形，适用 于1KW 以下的方波电压方案。
光伏逆变器的工作原理：
逆变装置的核心，是逆变开关电路，简称为逆变电路。该电路通过电力 电子开关的导通与关断，来完成逆变的功能。
逆变器简单原理图
几种逆变技术分析
1.低频环节逆变技术 此技术可以分为：方波逆变、阶梯合成逆变、脉宽调制逆变三种，
但这三种逆变器的共同点都是用来实现电器隔离和调整变压比的变压器 工作频率等于输出电压频率，所以称为低频环节逆变器，该电路结构由 工频或高频逆变器、工频变压器以及输入、输出滤波器构成，如图1 所 示，具有电路结构简洁、单级功率变换、变换效率高等优点，但同时也 有变压器体积和重量大、音频噪音大等缺点。
并网逆变器的电路结构：
上图 为并逆变器内部功能模块框图。光伏输入在逆变器直流侧汇 总，升压电路将输入直流电压提高到逆变器所需的值。MPP 跟踪器 保证光伏阵列产生直流电能能最大程度地被逆变器所使用。IGBT 全 桥电路将直流电转换成交流电压和电流。保护功能电路在逆变器运行 过程中监测运行状况，在非正常工作条件下可触发内部继电器从而保 护逆变器内部元器件免受损坏。
晶科光伏逆变器-概述说明以及解释
晶科光伏逆变器-概述说明以及解释1.引言1.1 概述晶科光伏逆变器是一种将太阳能光伏电池板所产生的直流电转换为交流电的关键设备。
在光伏发电系统中，逆变器的作用十分重要，它能够确保光伏系统的高效运行并将所产生的电能送入电网中。
晶科光伏逆变器具有高效率、稳定性强、输出波形质量高等特点，广泛应用于光伏发电领域。
本文将深入探讨晶科光伏逆变器的原理、技术特点、市场前景以及性能分析，旨在为读者提供了解和认识晶科光伏逆变器的全面视野。
1.2 文章结构文章结构部分主要包括以下内容：1. 引言: 在这部分将会概述本文的主题，介绍晶科光伏逆变器的重要性和背景。
2. 正文:- 晶科光伏逆变器的原理和技术特点: 详细介绍晶科光伏逆变器的工作原理和独特技术特点，包括电路结构、工作模式等方面。
- 晶科光伏逆变器的应用领域和市场前景: 探讨晶科光伏逆变器在光伏发电领域的应用情况，以及未来的市场前景和发展趋势。
- 晶科光伏逆变器的性能和可靠性分析: 分析晶科光伏逆变器在实际运行中的性能表现，包括电能转换效率、稳定性、耐用性等方面的评估。
3. 结论:- 总结: 对整篇文章进行总结，概括主要内容和核心观点。
- 展望: 展望晶科光伏逆变器在未来的发展方向和挑战。
- 结论: 提出对晶科光伏逆变器的评价和建议，为读者提供一个对该技术的全面认识和理解。
文章1.3 目的：本文旨在介绍晶科光伏逆变器的原理、技术特点、应用领域和市场前景，以及对其性能和可靠性进行分析。
通过深入了解晶科光伏逆变器的特点和优势，有助于读者更好地了解该技术在光伏发电领域的应用及发展前景。
同时，通过对其性能和可靠性的分析，可以为行业相关从业者提供参考和借鉴，促进光伏逆变器技术的进步和推广应用。
2.正文2.1 晶科光伏逆变器的原理和技术特点晶科光伏逆变器是一种将直流电能转换为交流电能的电气设备，是太阳能发电系统中的关键部件之一。
其工作原理主要包括三个步骤：首先，光伏电池板将太阳能转化为直流电能；然后，晶科光伏逆变器将这些直流电能转换为交流电能；最后，交流电能经由电网输送到电器设备中供给使用。
光伏电站、并网逆变器系统介绍
交流配电柜配有断路器、防雷器、电度 表，可分断并网逆变器与变压器之间连 接回路，方便操作与维护。 电气原理框图如下图所示
ᮁ䏃఼
PMD-A1000K图片
L1
L1 L2 L3
防 雷 器
Ѹ⌕䕧ܹ ᑊ㔥䗚ব఼
L2 L3
Ѹ⌕䕧ߎ বय़఼)
Pe
Ѹ⌕䕧ܹ ᑊ㔥䗚ব఼
L1 L2 L3
无变压器型并网逆变器 型号：SG500KTL
1MW升压变: 0.27/0.27/10KV（1000KVA） 数据采集器 型号：Suninfo logger 共1台
共2台
共1台
光纤收发器
10KV开关柜
1套
1台
1MW汇流箱到逆变器之间的电气图
SG500KTL 并网逆变器 RS485 PMD-D500K 直流配电柜 RS485 PVS-16M 汇流箱1 PVS-16M 汇流箱8 PVS-16M 汇流箱9 PVS-16M 汇流箱16 PMD-D500K 直流配电柜 SG500KTL 并网逆变器
ܝӣ⬉キǃᑊ㔥䗚ব఼㋏㒳ҟ㒡
ᅶ᠋᳡ࡵЁᖗ
ᯊ䯈˖2012.03.07
一、光伏电站系统
大型光伏电站的组成
1、光伏组件阵列；
2、直流侧汇流； （一级汇流：光伏汇流箱；二级汇流：直流配电柜） 3、光伏并网逆变器； 4、交流升压电气系统； （低压侧配电：交流配电柜；升压变：双分裂变压器） 5、通讯监控系统； （站内通讯；后台监控）
器将电信号转化为光信号，通过光缆接到中控室光纤收发器上，再通将光信 号转化为电信号，然后接到以太网交换机上，即通过电—光—电转换与光缆 连接，各子站与中控室之间建议采用单模光缆连接（传输距离远）
每个1MW子站单元需要1台光纤收发器和1台光缆终端盒。
TC500KH型光伏并网逆变器介绍
主回路的简介
直流侧断路器 PV+
PV-
直流支撑 逆变单元 电容
直流
EMI 滤波器
DC AC
交流侧接触器
LCL 滤波器
变流
EMI 滤波器
交流侧断路器 A B C
直流防 雷模块
系统控制与电网监测
PE
交流防 雷模块
运行/故障 指示灯
液晶触摸屏
RS485
A B
TC500KH型光伏并网逆变器介绍
图2-2. ABB 型断路器
TC500KH型光伏并网逆变器介绍
直流断路器
直流断路器
直流断路器的操作把手的中间 位置为：“tripped”。
该位置表示“脱扣”，那么需 要进行手动复位。
图2-3.直流断路器
如果断路器脱扣，那么需要进行手动复位，需要 先将断路器的把手打到“off”位置。
TC500KH型光伏并网逆变器介绍
逆变器的主要的电气参数
重要的电气参数 最大的方阵开路电压（V） 额定交流输出功率（KW） 直流侧工作电压范围（V） MPPT的范围（V） 最大交流输出功率（KW） 交流侧工作电压范围（V） 额定工作频率（HZ） 逆变器最大的工作效率 电流总谐波畸变率 工作的环境温度
海拔
说明 1000 500 450-1000 500-820 550 270-350 50/60 98.7% ﹤3% -30℃—60℃ 3000米以下不降额
TC500KH型光伏并网逆变器介绍
1).逆变器直流柜简介
内部器件介绍
直流断路器 直流EMI滤波器 放电电阻 直流霍尔传感器 直流防雷模块
图2-1.逆变器直流柜的内部结构图
32/148
光伏逆变器介绍材料
SVG:电压等级35KV/10KV和单串容量达50Mvar
1.3.2、电力电子产业
产品线4：风电变流及控制系统
变流/变浆/偏航/并网控制系统
1.4.1 、电力电子产业
办公大楼
1.4.2 、电力电子产业
总装生产车间
1.4.3、公司部分资质和荣誉
广东省名牌产品
诚信示范单位
重点高新技术企业 连续9年守合同重信用企业
小，逆变器效率越高，箱变效率也越高，但是并网
电压高MPPT下限值越高，需要更多电池组件串联。
光伏电站逆变器选型参考因子
4、并网逆变器效率
效率越高发电量越多，收益越大，所以应选择高 效并网逆变器；
5、并网谐波含量
符合《 CNCA-CTS00402009A 》标准要求
奇次谐波次数 含有率 偶次谐波次数 含有率
光伏电站逆变器选型参考因子
8、产品使用寿命
影响逆变器使用寿命核心元器件：母线电容 电解电容 ：在60度环境温度1.0U下小于2万小时
薄膜电容：在60度环境温度1.0U下 10万小时以上
3、明阳光伏逆变器原理及特点
3.1 明阳光伏逆变器发展历程
2010年10月，100kW光伏逆变器通过金太阳认证； 2011年2月，500kW水冷光伏逆变器通过金太阳认证，国内第一台水冷 光伏逆变器 2011年9月，1MW水冷光伏逆变器通过金太阳认证，国内单机容量最大； 2011年11月，100kW、500kW逆变器通过TUV南德认证； 2011年9~12月，500kW逆变器先后在京能格尔木、华电民勤、华电嘉峪 关、国投格尔木顺利投运； 2011年12月20，单机1MW水冷逆变器顺利在京能太阳山投运，是国内
智能温湿度控制
光伏逆变器的简介(试题复习)
光伏逆变器的简介光科1103班摘要：本文简单介绍了太阳能发电系统结构，叙述了光伏逆变器在光伏发电系统中的重要作用。
具体介绍光伏逆变器的分类和工作原理。
介绍和比较了单相电压型逆变器几种逆变主电路的电路拓扑结构的优缺点，逆变电路开关器件的选择和吸收保护原理。
最后列举了光伏逆变器的主要性能指标。
关键词：光伏发电系统光伏逆变器单相电压型逆变器拓扑结构性能指标一、太阳能发电系统简介21世纪，人类将面临着实现经济和社会可持续发展的重大挑战，在环境污染和资源短缺的双重制约下，能源问题更加突出，而太阳能具有储量大、普遍存在、利用经济、清洁环保等优点，因此太阳能的利用越来越受到人们的广泛重视，成为理想的替代能源。
目前太阳能发电系统主要有独立系统和并网系统两大类，其构成分别如图1和图2图1 独立型光伏发电系统图2 并网型光伏发电系统由图可见，无论是哪种发电系统，逆变器都是太阳能光伏发电系统中除了太阳能电池组件以外的最为重要的部分，是太阳能光伏发电的关键装置，因此对它的研究和开发是太阳能应用推广的必然要求，并存在着巨大的市场前景。
太阳能光伏发电系统用逆变器直接决定了太阳能光伏发电系统的利用效率、系统可靠性、以及适用负载范围等性能。
二、逆变器的作用太阳能光伏发电受日射强度、日射量、日照时间、日射变化以及输出电压等级的限制，并且其输出为直流电，无蓄电功能，不能直接给大部分负载提供电能，因此需要增加逆变器，将直流电变换成稳定可靠、电品质优越的AC220／50Hz交流电供给负载应用。
逆变器不仅具有直交流变换功能，还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。
归纳起来有自动运行和停机功能、最大功率跟踪控制功能、防单独运行功能（并网系统用）、自动电压调整功能（并网系统用）、直流检测功能（并网系统用）、直流接地检测功能（并网系统用）。
这里简单介绍自动运行和停机功能及最大功率跟踪控制功能。
1、自动运行和停机功能早晨日出后，太阳辐射强度逐渐增强，太阳电池的输出也随之增大，当达到逆变器工作所需的输出功率后，逆变器即自动开始运行。
光伏逆变器导热材料
光伏逆变器导热材料
光伏逆变器的导热材料通常是用来提高设备散热效果的材料。
在选择导热材料时，需要考虑其导热性能、耐高温性能、耐腐蚀性能以及与其他材料的相容性等因素。
常用的光伏逆变器导热材料包括：
1. 铝合金：铝合金是一种轻质、具有良好导热性能的材料，常用于逆变器的散热片和外壳，可以有效地将逆变器内部产生的热量传导到外部环境中。
2. 铜基板：铜具有较高的导热性能和良好的机械强度，常用于逆变器电路板的散热层，可以提高电子元件的散热效果。
3. 硅胶材料：硅胶具有良好的导热性能和绝缘性能，常用于填充逆变器内部的空隙，提高热量的传导和散热效果。
4. 导热脂：导热脂是一种高导热性能的黏稠物质，常用于逆变器电路板与散热片之间的填充层，可以提高它们之间的热传导效果。
此外，还有一些新型的导热材料正在研究和应用中，例如导热陶瓷、导热塑料等，它们具有更好的导热性能和适应不同环境的特点，有望在未来的光伏逆变器中得到更广泛的应用。
光伏逆变器原材料
光伏逆变器原材料
光伏逆变器的原材料包括以下几类：
1. 元器件：光伏逆变器中包含了多种元器件，如晶体管、电容器、电感器、二极管和集成电路等。
这些元器件是通过将直流电能转换为交流电能，实现光伏发电系统与电网的连接和能量转换。
2. 电路板：光伏逆变器中的电路板通常采用玻璃纤维基板，上面印刷有导电线路的图案，以连接各种元器件和电路。
3. 散热器：光伏逆变器由于长时间工作会产生一定的热量，为了保证逆变器的正常工作，通常会采用散热器来散热，保持逆变器的温度在合适的范围内。
4. 外壳：光伏逆变器通常需要有一个外壳来保护内部的元器件和电路，防止灰尘、水分等外界物质对逆变器的影响。
5. 电子元件固定件：光伏逆变器中的元器件需要通过一些固定件来固定在电路板或外壳上，以保证元器件的正常工作和连接。
6. 连接线：光伏逆变器还需要一些连接线来连接光伏电池组、电网和其他设备，以实现能量的传输和交互。
以上是光伏逆变器常见的原材料，不同厂家和产品会使用不同的材料组合和设计。
光伏逆变器用胶
光伏逆变器用胶
光伏逆变器在安装和运行过程中可能会需要使用胶来固定和密封。
以下是常见的光伏逆变器用胶材料：
1. 硅胶：硅胶是一种稳定性较高的胶材料，具有良好的耐高温和耐候性能。
它可以用于固定光伏逆变器的外壳和内部电路板，同时可以起到密封的作用，防止尘土和水分进入逆变器内部。
2. 胶带：胶带是一种非常方便和常见的固定材料，可以用于固定逆变器的外壳和电路板。
在选择时，建议选择耐高温的胶带，以确保逆变器可以在高温环境下稳定工作。
3. 导热硅胶：在逆变器中，电路板和散热器之间需要良好的导热性能，以确保逆变器的散热效果。
导热硅胶可以填充电路板和散热器之间的空隙，并提供良好的导热性能，以帮助逆变器散热。
无论选择哪种胶材料，都需要注意以下几点：
1. 选择耐高温的胶材料，以确保逆变器可以在高温环境下稳定工作。
2. 注意胶材料的耐候性能，以防止逆变器在恶劣的天气条件下受损。
3. 在使用胶材料之前，务必清洁逆变器的表面，确保胶材料能够牢固粘附。
4. 根据逆变器的具体要求和制造商建议选择合适的胶材料。
请注意，具体使用哪种胶材料应遵循光伏逆变器制造商的建议和指导。
光伏逆变器 铝
光伏逆变器铝
光伏逆变器是将太阳能电池板产生的直流电转换为交流电的设备。
在光伏发电系统中，逆变器起到了至关重要的作用。
而逆变器中的铝材料也是其中不可或缺的一部分。
铝材料在光伏逆变器中扮演着重要的散热角色。
光伏逆变器在工作过程中会产生大量的热量，如果不能及时有效地散热，就会导致设备温度升高，影响逆变器的工作效率和寿命。
而铝材料具有优良的导热性能，能够快速将逆变器产生的热量传递到散热器或外壳表面，提高散热效果，保证逆变器的正常运行。
铝材料在光伏逆变器中还扮演着重要的结构支撑角色。
光伏逆变器通常需要承受一定的机械载荷，如风压、震动等。
而铝材料具有较高的强度和刚度，能够有效地支撑逆变器的结构，确保设备的稳定运行。
铝材料还具有良好的耐腐蚀性能。
光伏逆变器通常需要在户外环境中工作，会受到阳光、雨水、氧气等的腐蚀。
而铝材料具有一层致密的氧化膜，能够有效地阻止氧气和水分的侵蚀，延长逆变器的使用寿命。
铝材料还具有较低的密度，能够减轻光伏逆变器的重量，方便安装和运输。
同时，铝材料还具有良好的可加工性，可以满足不同形状和尺寸的需求，提高逆变器的制造效率。
铝材料在光伏逆变器中具有重要的作用。
它不仅能够有效地散热，保证逆变器的正常运行，还能够承受机械载荷，提供结构支撑。
同时，铝材料还具有良好的耐腐蚀性能，延长逆变器的使用寿命。
此外，铝材料还具有较低的密度和良好的加工性能，方便安装和制造。
因此，在光伏逆变器的设计和制造中，选择适合的铝材料是至关重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KYN28A-12型 铠装移开式金属封闭开关柜
ET1-12 移开式真空开关柜
低压成套开关设备
MNSG低压开 关柜
8PT低压开关柜
Blokset高可靠性低压开关柜
XGN2-12 固定式金属封闭开关柜
GCS 低压抽出式开关柜
1.3.2、电力电子产业
主要产品包括3～10KV高压变频调速系统、10～ 35kV静止无功补偿系统、1.5～3MW风电变流及控制系 统、100KW～1MW光伏逆变器系统等四个产品线。近 年来一直保持50％的复合年增长率。
1.3.1、高低压成套电器产业
主要产品包括0.4KV～40.5KV高低压成套开关设备， 华南地区最具规模和影响力的知名品牌。近年来，公司向 国内外一百余座大型火力发电厂，二百多座电网变电站提 供了大量高性能、高标准的装备和服务。
高压成套开关设备
KYN61-40.5(Z)型 铠装移开式金属封闭开关设备
2011年工业生产总值：93亿 国内风机产量：第4名
1.2、集团发展历程
创新推动产业升级
2005年～至今
1993年
配电箱
公司创建
a) 380V配电 箱
b) 1000元/台
2000年～至今
1995年～至今
风力发电产业
成套电器产业
a) 400V～35KV高 低压开关设备
b) 箱式变电站 c) 1万～10万/台
光伏电站逆变器选型参考因子
7、并网逆变器冷却方式
风冷： 水冷：散热效果更优；
光伏逆变器介绍
目录
一、明阳集团介绍 二、明阳光伏逆变器介绍
1、光伏并网发电系统组成 2、光伏电站逆变器选型参考因子 3、明阳光伏逆变器原理及特点 4、明阳屋顶300kW项目介绍 5、明阳光伏逆变器的认证及业绩
一、明阳集团介绍
1.1、集团架构
2011年工业生产总值：10亿
2005年孵化，2007年剥离 相关资产和业务组建而成， 2010年在美国主板上市
电力电子产业
a) 高压变频调速系统 b) 电网无功补偿系统 c) 风电变流器 d) 光伏逆变器 e) 20万～300万/台
a) 1.5MW～3MW风力发 电机
b) 叶片、发电机、齿轮箱 c) 1000万/台 d) 2005年孵化，2007年
剥离相关资产和业务组 建风电产业集团，2010 年在美国主板上市
高压变频调速系统
静止无功补偿系统
风电变流及控制系统
光伏并网逆变器
1.3.2、电力电子产业
产品线1：高压变频调速系统
目前，我国电动机装机总容量已达4亿多千瓦，电动机年耗电量1.2万亿 度电，占全国用电总量的近60％，其中70%的电动机应调速运行，而今仅 有5%左右调速运行。节能空间巨大。高压变频调速系统就是对高压电动机 进行转速调节，主要作用是节能降耗。
产品线4：风电变流及控制系统
变流/变浆/偏航/并网控制系统
1.4.1 、电力电子产业
办公大楼
1.4.2 、电力电子产业
总装生产车间
1.4.3、公司部分资质和荣誉
广东省名牌产品
诚信示范单位
重点高新技术企业 连续9年守合同重信用企业
广东省装备制造业重点企业 火炬计划优秀高新技术优秀 中国优秀民营科技企业 广东省创新型企业
二、明阳光伏逆变器介绍
1、光伏并网发电系统组成
1.1 光伏并网发电系统图
MYsolar-500TL MYsolar-1000TL
1.2 光伏并网发电系统主要电气设备
防雷汇流箱：对串联起来的电池组件进行汇流 直流柜：对汇流箱输出进行再次汇流 并网逆变器：光伏发电系统中核心设备之一，将汇流之 后的直流电压逆变成与电网同频率、相位的交流电； 升压箱变：对逆变器输出电压进行升压 SVG：对光伏电站进行无功调节
1.3、电气集团主导产业
节能
-高压变频
智能电网
新能源
-无功补偿系统 -SVC -SVG -APF -轻型直流输电
-变流及电控系统
-电控系统 -风电逆变 -光伏逆变
电力电子产业
-ห้องสมุดไป่ตู้低压成套产业和变压器产业
-高压开关柜
-低压开关柜
成套电器、变压器产业
-低压配电柜
-箱变成套
-35KV以下各类油浸和干式变压器、电抗器
偶次谐波次数 2~10th 12~16th 18~22th 24~34th >36th
含有率 1.0% 0.5% 0.375% 0.15% 0.075%
光伏电站逆变器选型参考因子
6、并网逆变器保护功能
作为光伏发电站的核心设备，并网逆变器应具有 完善的保护功能：交流输出过压/欠压、交流输出过 流、过频/欠频、高温报警/跳闸、直流过压、直流 过流、交流相序反接、对地漏电流保护、孤岛保护、 低电压穿越等。
MW级机型由于其高性价比将成为今后的主流机型。
光伏电站逆变器选型参考因子
2、MPPT跟踪范围 ① 并网电压：决定了MPPT下限 ② 器件耐压：决定了MPPT上限
主要器件包括：IGBT、直流电容、吸收电容、 直流EMI、直流开关
光伏电站逆变器选型参考因子
3、并网电压值
并网逆变器并网电压值决定了升压箱变低压侧电压 值，原则上并网电压越高，同等功率下并网电流越 小，逆变器效率越高，箱变效率也越高，但是并网 电压高MPPT下限值越高，需要更多电池组件串联。
2、光伏电站逆变器选型参考因子
光伏电站逆变器选型参考因子
1、并网逆变器单机额定容量
①安装面积
② MPPT跟踪路数
水冷型MYsolar-500TL
③ 性价比
风冷型MYsolar-500TL
水冷型MYsolar-1000TL
目前大型光伏电站主流使用的并网逆变器单机额定容量从
2010年的100kW、250kW转变成500kW、1MW。
高压变频器： 电压等级：3/6/10KV 容量：200KW-10MW
电机
1.3.2、电力电子产业
产品线2：光伏并网变流器
国内单机最大光伏并网逆变器：单机容量1MW
1.3.2、电力电子产业
产品线3：静止无功补偿系统
SVG:电压等级35KV/10KV和单串容量达50Mvar
1.3.2、电力电子产业
光伏电站逆变器选型参考因子
4、并网逆变器效率
效率越高发电量越多，收益越大，所以应选择高 效并网逆变器；
5、并网谐波含量
符合《 CNCA-CTS00402009A 》标准要求
奇次谐波次数 3~9th 11~15th 17~21th 23~33th >35th
含有率 4.0% 2.0% 1.5% 0.6% 0.3%
