飞机的飞行性能

飞机的飞行性能

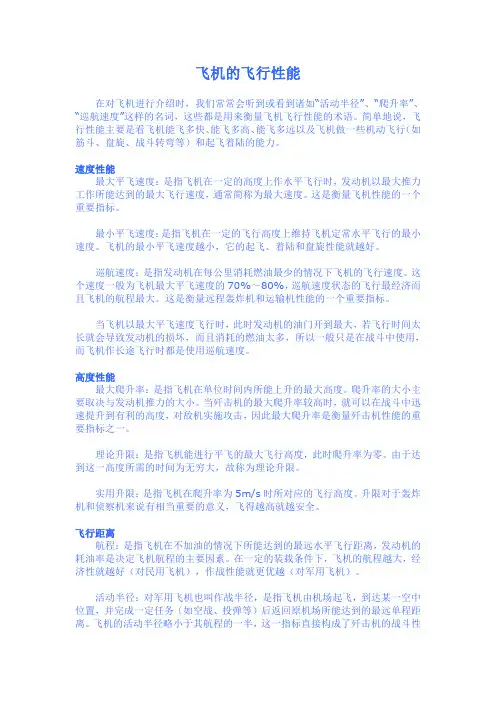

飞机的飞行性能在对飞机进行介绍时,我们常常会听到或看到诸如“活动半径”、“爬升率”、“巡航速度”这样的名词,这些都是用来衡量飞机飞行性能的术语。

简单地说,飞行性能主要是看飞机能飞多快、能飞多高、能飞多远以及飞机做一些机动飞行(如筋斗、盘旋、战斗转弯等)和起飞着陆的能力。

速度性能最大平飞速度:是指飞机在一定的高度上作水平飞行时,发动机以最大推力工作所能达到的最大飞行速度,通常简称为最大速度。

这是衡量飞机性能的一个重要指标。

最小平飞速度:是指飞机在一定的飞行高度上维持飞机定常水平飞行的最小速度。

飞机的最小平飞速度越小,它的起飞、着陆和盘旋性能就越好。

巡航速度:是指发动机在每公里消耗燃油最少的情况下飞机的飞行速度。

这个速度一般为飞机最大平飞速度的70%~80%,巡航速度状态的飞行最经济而且飞机的航程最大。

这是衡量远程轰炸机和运输机性能的一个重要指标。

当飞机以最大平飞速度飞行时,此时发动机的油门开到最大,若飞行时间太长就会导致发动机的损坏,而且消耗的燃油太多,所以一般只是在战斗中使用,而飞机作长途飞行时都是使用巡航速度。

高度性能最大爬升率:是指飞机在单位时间内所能上升的最大高度。

爬升率的大小主要取决与发动机推力的大小。

当歼击机的最大爬升率较高时,就可以在战斗中迅速提升到有利的高度,对敌机实施攻击,因此最大爬升率是衡量歼击机性能的重要指标之一。

理论升限:是指飞机能进行平飞的最大飞行高度,此时爬升率为零。

由于达到这一高度所需的时间为无穷大,故称为理论升限。

实用升限:是指飞机在爬升率为5m/s时所对应的飞行高度。

升限对于轰炸机和侦察机来说有相当重要的意义,飞得越高就越安全。

飞行距离航程:是指飞机在不加油的情况下所能达到的最远水平飞行距离,发动机的耗油率是决定飞机航程的主要因素。

在一定的装载条件下,飞机的航程越大,经济性就越好(对民用飞机),作战性能就更优越(对军用飞机)。

活动半径:对军用飞机也叫作战半径,是指飞机由机场起飞,到达某一空中位置,并完成一定任务(如空战、投弹等)后返回原机场所能达到的最远单程距离。

飞行性能

飞行性能
Tr = 1 1 ρV 2 SCD0 + AG 2 / ( ρV 2 S ) = D0 + Di 2 2
式中, 零升阻力, 升致阻力, 式中,D0 —零升阻力,Di —升致阻力, 零升阻力 升致阻力 低速飞行时, 基本不随M数改变, 成正比, 低速飞行时,A基本不随M数改变,D0与速度V2成正比, Di 与速度V2成反比,如图2-2b中虚线。图中,实线为总阻力。 成反比,如图2 2b中虚线 图中,实线为总阻力。 中虚线。 最小, 称为有利速度 有利速度, 当D0=Di时,Tr最小,此时速度Vf称为有利速度,升阻比为Kmax。 2a, 点 升阻极曲线斜率最大) (图2-2a,a’点,升阻极曲线斜率最大) 当升力系数最大时(临界攻角, 2a最高点 最高点) 当升力系数最大时(临界攻角,图2-2a最高点) ,平飞速度最 2b, 小(图2-2b,b点)
2.速度特性 2.速度特性 指高度H 发动机转速n不变时,推力T 指高度H、发动机转速n不变时,推力T随V(M)变化关 系 速度增加时,先略有下降,再随M数增加而增加, 速度增加时,先略有下降,再随M数增加而增加, M>1后 数增加而下降(防止涡轮过热损坏, M>1后,随M数增加而下降(防止涡轮过热损坏,降 低油量的限制措施)。 低油量的限制措施)。 3.高度特性(虚线) 3.高度特性(虚线) 高度特性 推力随高度变化特性。 推力随高度变化特性。 图中H增大,空气密度下降, 图中H增大,空气密度下降, 发动机推力下降。 发动机推力下降。
Tr = D = 1 ρV 2 SCD 2
G=L=
1 ρV 2 SCL 2
两式相除, Tr / G = 1/ K , K = CL / CD , K—升阻比 两式相除, 升阻比越高,平飞需用推力越小。 Q G = Tr K 升阻比越高,平飞需用推力越小。

【南航】飞行原理(飞行性能)

【南航】飞行原理(飞行性能)
等阶段。 • 着陆距离由着陆下滑距离和着陆滑跑距离组成。 ★★
起飞着陆性能
• 飞机的着陆滑跑距离取决于飞机的着陆接地速度和落地后的 减速性能。
• 着陆接地速度同样也由飞机的最小平飞速度决定。 • 为改善落地后的减速性能,飞机除了在机轮上安装刹车装置
外,通常还采用减速板、反推力、减速伞等装置。 ★★
反推力
减速板
减速伞
机动性能
机动性能 • 指飞机改变飞行速度、飞行高度和飞行方向的能力。 • 通常用过载来衡量飞机的机动性。★★ • 过载n定义为飞机上所受的外力与飞机重力之比。(通常所说
的过载多指法向过载,即飞机的升力与重力之比) • 过载越大,飞机机动能力越强。为保证飞机和飞行员的安全
,飞机过载不能过大。通常战斗机的最大过载在10左右。

爬升性能
爬升率 ★ 飞机的爬升率是指单位时间内飞机所上升的垂直高度,通
常以vy表示。 要提高最大爬升率vymax,除设法减小阻力和降低飞机重量
外,重要的措施是加大推力。
爬升性能
静升限:飞机能作水平直线飞行所能达到的最大高度。 理论静升限:飞机能够保持平飞的最大飞行高度,此时爬升率 等于零。 ★★ 实 用 静 升 限 : 飞 机 最 大 爬 升 率 等 于 0.5m/s ( 亚 声 速 飞 机 ) 或 5m/s(超声速飞机)时所对应的飞行高度。 ★★
速度性能
最大飞行速度 ★ 指飞机在某一高度上作水平飞行,发动机以最大可用推力
工作时飞机所能达到的最大飞行速度。
巡航速度 ★ 发动机每公里消耗燃油量最小情况下的飞行速度。一般为
最大飞行速度的70%~80%。
最小飞行速度 ★★ 在一定高度上飞机能维持水平直线飞行的最小速度。飞机
的最小平飞速度的大小,对飞机的起降性能有很大影响。

飞机的飞行性能、稳定与操纵

飞机的飞行性能、稳定与操纵

2.4 飞机的飞行性能、稳定与操纵2.4.1 机体坐标轴系研究飞机的飞行性能、稳定与操纵原理的时候,为了描述飞机的空间位置、速度、加速度、力和力矩等向量时,须采用相应的坐标系。

常用的坐标系有:地面坐标轴系、机体坐标轴系、气流坐标轴系、航迹坐标轴系、半机体坐标轴系、稳定坐标轴系等。

这些坐标系都是三维正交右手系。

为研究问题的方便,在讨论飞机的操稳特性时,我们选用机体坐标轴系作为参考坐标系。

图 2.4.1 机体坐标轴系机体坐标轴系(Oxyz)是固定在飞机上的坐标轴系,其原点O位于飞机的质心,纵轴x位于飞机参考面(对称面)内指向前方且平行于机身轴线(或翼根弦线),横轴y垂直于飞机参考面指向右方,竖轴z在飞机参考面内垂直于纵轴指向下方,如图2.4.1所示。

飞机绕机体横轴oy的转动(称为俯仰运动)以及沿纵轴ox和竖轴oz的移动,是发生在飞机对称面内的运动,通常称为纵向运动;而飞机绕机体纵轴ox的转动(称为滚转运动)和沿横轴oy的移动,是发生在飞机横截面内的运动,称为横向运动;飞机绕竖轴oz的转动(称为偏航运动)称为方向运动。

2.4.2飞机的飞行性能和机动飞行讨论飞机的飞行性能时,将飞机作为一个质点,其上所受到的力有:重力G、动力装置的推力T、升力L和阻力D,如图2.4.2所示。

在等速直线飞行时,这些力是平衡的。

图中为航迹速度与水平面的夹角,称为爬升角。

当航迹速度位于过原点的水平面之上时,为正。

为发动安装角,为飞行迎角。

发动安装角通常很小,近似认为=0。

飞机等速直线飞行的轨迹不外有3种情况:等速直线爬升(>0)、等速直线平飞(=0)和等速直线下滑(<0)。

这3种典型等速直线运动的飞行性能分别称为爬升(或上升)性能、平飞性能和下滑性能。

图2.4.2 作用在飞机上的力图2.4.3 爬升率飞机有各种飞行状态(如起飞/着陆、等速上升/下降、上升/下降转弯、巡航、机动飞行等),概括起来可将飞机的飞行性能分为类:(1) 等速直线飞行性能(基本飞行性能),(2) 续航性能,(3) 起飞着陆性能,(4) 机动飞行性能。

飞行力学第二章2.1-2.3-w

飞行力学第二章2.1-2.3-w
飞行器飞行力学2010
二、平飞需用推力的组成及变化规律
TR = D0 + ACL ) ρV 2S 2 1 2 AW2 =CD0 ρV S+ 1 2 2 ρV S 2
零升阻力D 零升阻力 0 升致阻力(诱 升致阻力 诱 导阻力)D 导阻力 i
2W ρV2S
性能指标
Vmax ( Mamax ) , Vmin, Hmax.a ,平飞包线 平飞包线
简单推力法求解 简单推力法求解 在近似公式的基础上, 在近似公式的基础上,根据 可用推力和需用推力曲线确 定性能的方法
飞行器飞行力学2010
一、最大平飞速度Vmax ( Mamax ) 最大平飞速度
定义
在某高度能定直平飞的最大速度, 该高度最大平飞速度. 在某高度能定直平飞的最大速度,称该高度最大平飞速度. 各高度V 最大者称为飞机的最大平飞速度 最大平飞速度。 各高度 max最大者称为飞机的最大平飞速度。
升力系数限制 Mamin
确定V 确定 min的步骤
2 1 2 飞 机 定 常 平 飞 性 能 的 确 定 . .
C L.a ρ S 2G 1 1) 取 个 , CL = 2 几 M 由 ρc S Ma2 CL C C a 得 D及 D ~ M ,
a 线 , 制 已 C 绘 在 知 L.a ~ M 曲 上 二 线 点 Ma 曲 交 为 a
L = W ⇒ V ↓ , 则C L ↑ ( H 不 变 )
C L ≤ CL.a
Vmin = max{Va ,Vmin.T}
作图说明
⇒ Vmin C = Va =
L.a

2W CCL.a ρ S
飞行器飞行力学2010
Allowed lift coefficient

第二讲飞机的基本飞行性能讲义
