电除尘器的选型计算参数(精)分析

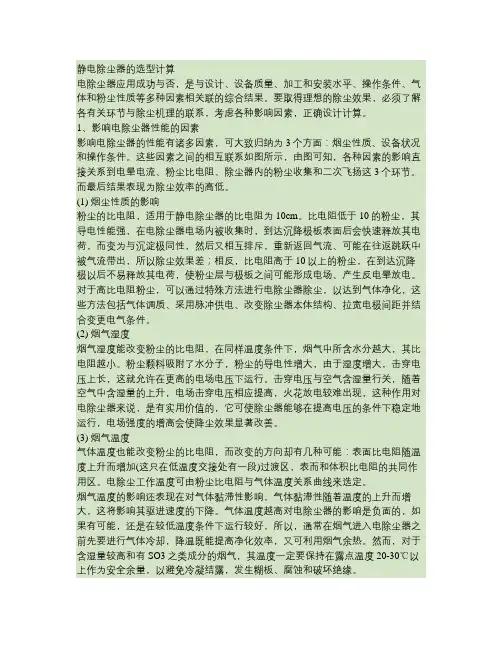

电除尘器的选型计算

电除尘器应用成功与否，是与设计、设备质量、加工和安装水平、操作条件、气体和粉尘性质等多种因素相关联的综合效果。要取得理想的除尘效果，必须了解各有关环节与除尘机理的联系，考虑各种影响因素，正确设计计算。

1.影响除尘器性能的因素

影响电除尘器性能有诸多因素，可大致归纳为3个方面：烟尘性质、设备状况和操作条件。这些因素之间的相互联系如图4-71所示，由图可知，各种因素的影响直接关系到电晕电流、粉尘比电阻、除尘器内的粉尘收集和二次飞扬这3个环节，而最后结果表现为除尘效率的高低。

1)烟尘性质的影响粉尘的比电阻，适用于电除尘器的比电阻为104~1011Ω·㎝。比电阻低于104Ω·㎝的粉尘，其导电性能强，在电除尘器电场内被收集时，到达沉降极板后会快速释放其电荷，而变为与沉淀极同性，然后又相互排斥，重新返回气流，可能在往返跳跃中被气流带出，所以除尘效果差；相反，比电阻高于1011Ω·㎝以上的粉尘，在到达沉降极以后不易释放其电荷，使粉尘层与电极板之间可能形成电场，产生反电晕放电。

对于高比电阻粉尘，可以通过特殊方法进行电除尘器除尘，以达到气体净化，这些方法包括气体调质、采用脉冲供电、改变除尘器本体结构、拉宽电极间距并结合变更电气条件。

2)烟气湿度烟气湿度能改变粉尘的比电阻，在同样湿度条件下，烟气中所含水分越大，其比电阻越小。粉尘颗粒吸附了水分子，粉尘的导电性增大，由于湿度增大，击穿电压上长，这就允许在更高的电场电压下运行。击穿电压与空气含湿量有关，随着空气中含湿量的上升，电场击穿电压相应提高，火花放电较难出现，这种作用对电除尘器来说，是有实用价值的，它可使除尘器能够在提高电压的条件下稳定地运行，电场强度的增高会使降尘效果显著改善。

3)烟气温度气体温度也能改变粉尘的比电阻，而改变的方向却有几种可能：表面比电阻随温度上升而增加（这只在低温度交接处有一段）过渡区，表面和体积比电阻的共同作用区。电除尘工作温度可由粉尘比电阻与气体温度关系曲线来选定。

烟气温度的影响还表现在对气体黏滞性影响，气体黏滞性随着温度的上升而增大，这样影响其驱进速度的下降。气体温度越高队电除尘器的影响是负面的，如果有可能，还是在较低温度条件下运行较好，所以，通常在烟气进入电除尘器之前先要进行气体冷却，降温既能提高净化效率，又可利用烟气余热。然而，对于含湿量较高和有SO3之类成分的烟气，其温度一定要保持在露点温度20~30℃以上作为安全余量，以避免冷凝结露，发生糊板、腐蚀和破坏绝缘。

4)烟气成分烟气成分对负电晕放电特性影响很大，烟气成分不同，在电晕放电中电荷载体的迁移不同。在电场中，电子与中性气体分子相撞而形成负离子的概率在很大程度上取决于烟气成分，据统计，其差别是很大的，氦、氢分子不产生负电晕，氯与二氧化硫分子能产生较强的负电晕，其他气体互有区别；不同的气体成分对电除尘器的伏安特性及火花放电电压影响甚大，尤其是在含有硫酐时，气体对电除尘器运行效果有很大影响。

5)烟气压力有经验公式表明，当其他条件确定后，起晕电压随烟气密度而变化，烟气的温度和压力是影响烟气密度的主要因素。烟气密度对除尘器放电特性和除尘性能都有一定影响，如果只考虑烟气压力的影响，则放电电压和气体压力保持一次（正比）关系。在其他条件相同的情况下，净化高压煤气时电除尘器的压力比净化高压煤气时要高，电压高，其除尘效率也高。

6)粉尘浓度电除尘器对所净化的气体的含尘浓度有一定的适应范围，如果超过一定范围，除尘效果会降低，甚至中止除尘过程，因为在除尘器正常运行时，电晕电流是由气体离子和荷电尘粒（离子）两部分组成的，但前者的趋进速度约为后者的数百倍（气体离子

平均速度为60~100m/s，尘粒速度大体在60cm/s以下）。一般粉尘离子形成的电晕电流仅占总电晕电流的1%~2%，粉尘的质量比气体分子大得多，而离子流作用在荷电尘粒上所产生的运动速度远不如作用在气体离子上产生的运动速度高。烟气粉尘浓度越大，尘粒离子也越多，然而单位体积中的总空间电荷不变，所以粉尘离子越多，气体离子所形成的空间电荷电然相应减产，于是电场内驱进速度降低，电晕闭塞，除尘效率显著下降，所以，电除尘器净化烟气时，通过电场的电流趋近于零，发生电晕闭塞。因此，电除尘器净化烟气时，其气体含尘浓度应有一定的允许界限。

电除尘器允许的最高含尘浓度与粉尘的粒径、质量组成有关，如中位径为24.7µm的钢铁厂烧结机尾粉尘，入口质量浓度30g/m3，电流下降不明显；而对中位径为3.2µm的粉尘，入口质量浓度大于8 g/m3的吹氧平炉粉尘，却使电晕电流比通烟尘之前下降80%以上。有资料认为粒径为1µm左右的粉尘对电除尘效率的影响尤为严重。

7)粉尘粒径分布试验证明，带电粉尘向沉淀极移动的速度与粉尘颗粒半径成正比，粒径越大，除尘效率越高；尺寸增至20~25µm之前基本如此；尺寸至20~40µm阶段，可能出现效率最大值；在增大粒径，其除尘效率下降，原因是大尘粒大非均匀性具有较大导电性，容易发生二次扬尘和外携。也有资料指出，粒径在0.2~0.5µm之间，由于捕集机理不同，会出现效率最低值（带电粒子移动速度最低值）。

8)粉尘密度、黏附力粉尘的密度与烟气在电场内的最佳流速二次扬尘有密切关系，尤其是堆积密度小的粉尘，由于体积内的孔隙率高，更容易形成二次扬尘，从而降低除尘效率。

粉尘黏附力是由粉尘与粉尘之间，或粉尘颗粒与极板表面之间接触时的机械作用力、电气作用力等综合用途的结果，附着力大的不易振打清除，而附着力小的又容易产生二次扬尘；机械附着力小、电阻低、电气附着力也小的粉尘容易发生反复跳跃，影响电除尘器效率。粉尘黏附力与颗粒的物质成分有一定关系，矿渣粉、氧化铝粉、粘土熟料等粉尘的黏附力就小，水泥粉尘、纤维粉尘，无烟煤粉尘等，通常有很大的黏附力。黏附力与其他条件，如粒径大小、含温量高低等有密切关系。

9)设备情况对电除尘效率的影响

①设备的安装质量如果电极线的粗细不匀，则在细线上发生电晕时，粗线上还不能产生电晕，为了使粗线发生电晕而提高电压，又可能导致细线发生击穿。

如果极板（或线）的安装没有对好中心，则在极板之间即使有一个地方过近，都必然降低电除尘电压，因此这里有击穿危险。

同样，任何偶然的尖刺、不平和卷边等也会产生这种影响。

②气流分布气流分布的影响也是重要的，气流分布不均匀会严重影响除尘效果。

10)操作条件对电除尘器效率的影响

①气流速度。气流速度的大小与所需电除尘器的尺寸成反比关系，为了节省投资，除尘器就要设计得紧凑，尺寸小，这样，气流速度必然大，粉尘颗粒在除尘器电场内的逗留时间就短；气流速度增大的结果，其提紊流度增大，二次扬尘和粉尘外携的几率增大。气流速度对尘粒的驱进速度有一定影响，其相互关系中有一个相应的最佳流速，在最佳流速下，驱进速度最大。在大多数情况下，颗粒在电场有效作用区间逗留8~12s，电除尘器就能得到最好的除尘效果，这种情况的相应气流速度为1.0~1.5m/s。

②振打清灰。电晕晕线积尘太多会影响其正常功能。

沉淀极板应该有一定的容尘量，而极板上积尘过多或过少都不好，积尘太少或振打方向不对，会发生较大的二次扬尘；而积尘到一定程度，振打合适，所打落的粉尘容易形成团块状而脱离，二次扬尘较少。

2.选用注意事项
