超深水油田开发及水下生产系统概述
水下生产系统
水下生产系统1 引言1.1 范围目前深水油气田开发面临的主要挑战是，缺少一个稳定的平台用于支撑生产设施并将生产流体输送到这些设施。
而水下生产系统可以提供一种具有成本竞争力的开发方案，可减少乃至完全消除（在个别情况下）对地面生产设施的需求。
图1.1-水下生产系统提供一种高效，经济的深水油气田开发方案本研究主要是为了对水下生产系统进行概述。
论述的关键主题包括：·水下生产系统主要部件及其功能的一般说明；·水下生产设施的界面要求；·水下开发油田工程模式的考虑；·风险区域和风险管理问题的识别。
1.2 条例、规范和标准1.2.1 国际规范·ANSI B31.3《化工厂及炼油厂管道》；·API RP 2R《海上钻井隔水管接头的设计、评估和试验》；·API 5A《套管、油管和钻杆规范》；·API 5AC《套管、油管和钻杆规范》；·API 5D《钻杆规范》；·API 5L《管道规范》；·API 6A《井口和采油树设备规范》；·API 6D《管道阀门规范》；·API 8A《钻井和采油提升设备》；·API 14A《井下安全阀规范》；·API 148《井下安全阀系统设计安装与操作的推荐做法》；·API 14D《海上服务用井口地面安全阀和水下安全阀规范》；·API 16A《钻穿设备规范》；·API 17D《水下井口和采油树设备规范》；·API 17G《完井修井隔水管系统的设计和操作》；·ASME IX《焊接和钎焊资格》第二条焊接程序资格和第三条焊接操作资格；·ASME V《锅炉及压力容器规范》（第五卷无损检测）；·ASME VI I《锅炉及压力容器规范》（第八卷压力容器建造规范第1册和第2册）；·ASME/ANSI B16.34《阀门法兰、螺纹和焊接端》；·DIN 50049-EN 10 204《材料试验文件》；·DnV《修井控制系统电气要求》；·DnV《水下生产系统的安全性和可靠性》；·DnV《认证说明》第2.7-1条“吊装证书要求”（海上容器）；·DnV RPB401《阴极保护设计推荐做法》；·EN 10204《金属制品一检验文件的类型》；·FEA-M 1990《海上平台电气设备条例》；·IEC 92.101《船用电气装置》定义和一般要求；·IS0 10423《井口和采油树规范》(代替API 6A);·IS0 10432-1《井下安全阀标准》；·IS0 10433《海上服务用井口地面安全阀和水下安全阀规范》（代替AP1 14D）；·IS0 13628《石油天然气行业钻井和采油设备》；·IS0 13628-1《石油天然气行业水下生产系统一般要求和推荐做法》；·IS0 13628-2《石油天然气行业水下和海上应用挠性管系统》；·IS0 13628-3《石油天然气行业输送管道泵送系统》；·IS0 13628-4《石油天然气行业水下井口和采油树》；·IS0 13628-5《石油天然气行业水下控制系统的设计和操作》；·IS0 13628-6《石油天然气行业水下生产控制系统》；·IS0 13628-7《石油天然气行业修井/完井隔水管系统》；·IS0 13628-9《石油天然气行业遥控操作机具(ROT)维修系统》；·IS0 14313《管道阀门规范》（闸阀、旋塞阀、球阀和止回阀）（代替API 6D）；·IS0 3511《过程测量控制功能和仪表设备的符号表示法》；·IS0 898《第一部分螺栓、螺纹和螺母》；·IS0 9001《质量体系：设计/开发、生产、安装和维修的质量保证模型》；·NACE MR-01-75-94《材料要求：油田设备用耐硫化物应力裂纹的金属材料》；·NACE RP0475《注水用材料》；·NAS 1638《国家宇航标准：液压控制系统用零件的清洁度要求》；·SAE J343《SAE 100R系列液压软管和装置的试验和程序》；·SAE J517《液压软管》。
水下生产系统
8
主要内容
一、概述 二、采油树 三、管汇 四、跨接管 五、脐带缆 六、井口头
9
二、采油树
采油树(Christmas,Xmas tree )最初被称为十 字树，X型树或者圣诞树，它是位于通向油井 顶端开口处的一个组件，它包括用来测量和维 修的阀门，安全系统和一系列监视器械。它连 接了来自井下的生产管道和出油管．同时作为 油井顶端和外部环境隔绝开的重要屏障。采油 树包括许多可以用来调节或阻止所产原油蒸汽、 天然气和液体从井内涌出的阀门。采油树是通 过海底管道连接到生产管汇系统。
4
一、概述
水下生产系统包括油井、井口头、采油树、接 入出油管系统和控制油井的操纵设备。在水下 的系统中，井口头和采油树都在海底。因此， 水下生产系统就不像在水面处的生产系统，如 刚性平台甚至是张力腿平台（TLP）那样受到 海平面状况和水深的影响。但另一方面，水下 生产系统不能直接的进行操作，如钻井，必须 通过移动的钻井单元进行，操控也必须通过脐 带缆远程控制，持续地操作就比平台式的生产 系统复杂地多。
下面是采油树和相关元件需要考虑的载荷：
立管和ＢＯＰ载荷(Riser and BOP loads); 连接海底管道的载荷(Flowline connection loads); 清理采油树、脐带缆和海底管道的载荷; 热应力 包括捕油器，元件膨胀和管线的膨胀等; 吊装载荷(Lifting loads); 掉落的物体(Dropped objects); 压力引起的载荷– 外部和内部的.
14
二、采油树
单孔采油树Mono Bore Tree 单孔采油树主要使用在浅水区域， 单孔采油树和传统的双孔采油 树类似，只是单孔采油树在安 装采油树和油管悬挂器时使用 的立管系统更简单。
水下油气生产系统介绍
水下油气生产系统介绍1. 引言水下油气生产系统是在水下油气开发中使用的一种关键设备，它能有效地从水下油气田中开采、输送和处理油气资源。
本文将介绍水下油气生产系统的基本组成部分、工作原理以及主要应用领域。
2. 水下油气生产系统的基本组成部分水下油气生产系统主要由以下几个关键组成部分构成：2.1 井口设备井口设备包括井口树、井口带闸、井口阀等，用于控制井口油气的流动和压力。
井口设备通常通过一系列的管道和阀门与下面的生产设备相连接。
2.2 生产设备生产设备的主要作用是将从井口输送上来的油气进行分离、处理和储存。
生产设备通常包括分离器、储罐、压力控制装置等。
分离器用于将油、气和水等不同的成分进行分离，储罐则用于储存分离后的油气产品。
2.3 输送设备输送设备用于将生产设备中分离后的油气产品输送到陆地或其他的油气加工设施。
输送设备通常包括油气管道和泵站等，它们能够将油气产品以高效、安全的方式从水下油气田中输送出来。
2.4 控制系统控制系统是水下油气生产系统的核心部分，它能够监测和控制整个系统的运行。
控制系统通常由传感器、仪表、控制阀等组成，它们能够对油气生产系统的各个参数进行监测和调整，以保证系统的稳定运行。
3. 水下油气生产系统的工作原理水下油气生产系统的工作原理可以分为以下几个步骤：3.1 井口开采在水下油气田中，通过钻井等方式开采出井眼，形成井筒。
然后，通过下沉到井口的生产设备，将井口树放置在井筒顶部，与井筒连接。
3.2 油气分离当油气从井筒中运输到井口设备时，井口设备会对其进行初步的分离。
通过井口设备中的管道和阀门，将油、气和水等不同成分进行分离。
3.3 油气处理分离后的油气产品会进一步进入生产设备，进行更加细致的处理。
生产设备中的分离器将油、气和水等不同成分进行彻底的分离，以获取纯净的原油和天然气产品。
3.4 油气输送处理后的油气产品将通过输送设备，如油气管道和泵站等，进行长距离的输送。
输送设备能够将油气产品以高效、安全的方式从水下油气田中输送到陆地或其他的油气加工设施。
海洋科学与技术中的深水油气开发技术综述
海洋科学与技术中的深水油气开发技术综述深水油气开发是指在海洋底部水深超过500米的海域进行油气资源勘探、开发与生产的一种技术手段。
随着陆地油气资源的逐渐枯竭和全球能源需求的不断增长，深水油气开发技术的研究和应用成为了海洋科学与技术领域中的重要课题。
深水油气开发具有极高的风险和难度。
水下作业条件恶劣，水压、温度等环境因素对设备和人员都提出了严格的要求。
深水油气资源的开发也面临着高投入、长周期和不确定性等挑战。
因此，深水油气开发技术的研究和应用不断推动着科技的进步。
深水油气勘探技术是深水油气开发的首要环节。
勘探技术可以通过地震勘探、重力勘探、电磁勘探等手段获得地下油气构造信息，为后续的钻探和开发提供准确的数据基础。
地震勘探是最常用的一种勘探手段，通过在水底或海洋底部铺设声纳设备，通过记录海底地震波的反射和折射来捕捉地下油气构造的信息。
钻探技术是深水油气开发中的核心环节。
钻井设备和技术的发展使得在大型海上钻井平台上进行海底深处钻探成为可能。
钻井平台通过液压动力将钻管沿着井孔插入地下，同时通过泥浆循环将钻探过程中产生的岩屑带回地面。
钻井过程中还需要关注井眼稳定、井口压力控制等问题，以确保钻井的顺利进行。
油气生产技术是深水油气开发的最终目标。
在深水环境下，油气需要通过海底输送系统将其运送至地面。
海底输送系统包括生产井架、管线和海底设备等，在固定平台上完成对生产井的控制和监测。
海底设备的设计和制造需要考虑海床的不稳定性、海流的影响以及深水环境下的耐腐蚀性能等。
为了解决深水油气开发中的技术难题，科学家们不断寻求创新解决方案。
例如，为了提高深水油气勘探的分辨率和准确性，开发了双波数反射技术和三维地震透视技术。
为了解决钻井过程中的井眼不稳定问题，设计并应用了闭环钻井系统和方井管柱。
针对海底设备的耐腐蚀性能，研发了具有高效防护涂层的材料和新型合金。
此外，深水油气开发技术的可持续性和环保性也是研究的重要方向之一。
科学家们努力开发并应用环保型海底设备，采用环保型泥浆和化学品等，以减少对海洋生态系统的影响。
海上油气开采工程与生产系统资料讲解
海上油气开采工程与生产系统中海工业有限公司第一章海上油气开采工程概述海底油气资源的存在是海洋石油工业得以发展的前提。
海洋石油资源量约占全球石油资源总量的34%，全球海洋石油蕴藏量约1000多亿吨，其中已探明的储量约为380亿吨。
世界对海上石油寄予厚望，目前全球已有100多个国家在进行海上石油勘探，其中对深海进行勘探的有50多个国家。
一、海上油气开采历史进程、现状和将来一个多世纪以来，世界海洋油气开发经历如下几个阶段：早期阶段：1887年～1947年。
1887年在墨西哥湾架起了第一个木质采油井架，揭开了人类开发海洋石油的序幕。
到1947年的60年间，全世界只有少数几个滩海油田，大多是结构简单的木质平台，技术落后和成本高昂困扰着海洋石油的开发。
起步阶段：1947年～1973年。
1947年是海洋石油开发的划时代开端，美国在墨西哥湾成功地建造了世界上第一个钢制固定平台。
此后钢平台很快就取代了木结构平台，并在钻井设备上取得突破性进展。
到20世纪70年代初，海上石油开采已遍及世界各大洋。
发展阶段：1973年～至今。
1973年全球石油价格猛涨，进一步推进了海洋石油开发的历史进程，特别是为了应对恶劣环境的北海和深水油气开发的需要，人们不断采用更先进的海工技术，建造能够抵御更大风浪并适用于深水的海洋平台，如张力腿平台（TLP）、浮式圆柱型平台（SPAR）等。
海洋石油开发从此进入大规模开发阶段，近20年中，海洋原油产量的比重在世界总产油量中增加了１倍。
进军深海是近年来世界海洋石油开发的主要技术趋势之一。
二、海上油气开采流程海上油气田开采可划分为勘探评价、前期研究、工程建设、油气生产和设施弃置五个阶段：勘探评价阶段：在第一口探井有油气发现后，油气田就进入勘探评价阶段，这时开发方面的人员就开始了解该油气田情况，开展预可行性研究，将今后开发所需要的资料要求，包括销售对油气样品的要求，提交勘探人员。
前期研究阶段：一般情况，在勘探部门提交储量报告后，才进人前期研究阶段。

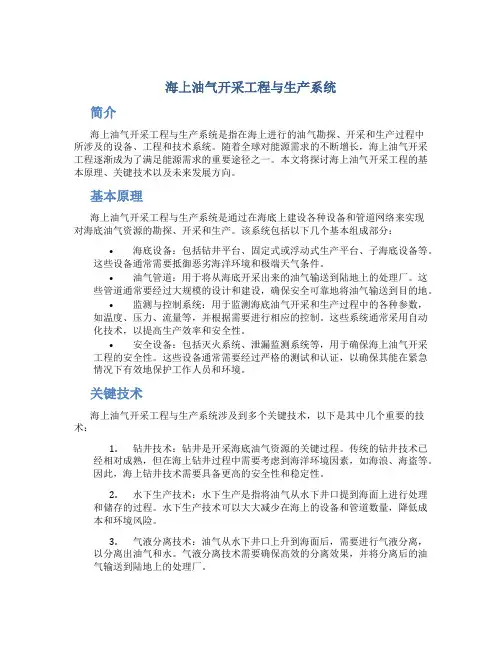

海上油气开采工程与生产系统
海上油气开采工程与生产系统简介海上油气开采工程与生产系统是指在海上进行的油气勘探、开采和生产过程中所涉及的设备、工程和技术系统。
随着全球对能源需求的不断增长，海上油气开采工程逐渐成为了满足能源需求的重要途径之一。
本文将探讨海上油气开采工程的基本原理、关键技术以及未来发展方向。
基本原理海上油气开采工程与生产系统是通过在海底上建设各种设备和管道网络来实现对海底油气资源的勘探、开采和生产。
该系统包括以下几个基本组成部分：•海底设备：包括钻井平台、固定式或浮动式生产平台、子海底设备等。
这些设备通常需要抵御恶劣海洋环境和极端天气条件。
•油气管道：用于将从海底开采出来的油气输送到陆地上的处理厂。
这些管道通常要经过大规模的设计和建设，确保安全可靠地将油气输送到目的地。
•监测与控制系统：用于监测海底油气开采和生产过程中的各种参数，如温度、压力、流量等，并根据需要进行相应的控制。
这些系统通常采用自动化技术，以提高生产效率和安全性。
•安全设备：包括灭火系统、泄漏监测系统等，用于确保海上油气开采工程的安全性。
这些设备通常需要经过严格的测试和认证，以确保其能在紧急情况下有效地保护工作人员和环境。
关键技术海上油气开采工程与生产系统涉及到多个关键技术，以下是其中几个重要的技术：1.钻井技术：钻井是开采海底油气资源的关键过程。
传统的钻井技术已经相对成熟，但在海上钻井过程中需要考虑到海洋环境因素，如海浪、海盗等。
因此，海上钻井技术需要具备更高的安全性和稳定性。
2.水下生产技术：水下生产是指将油气从水下井口提到海面上进行处理和储存的过程。
水下生产技术可以大大减少在海上的设备和管道数量，降低成本和环境风险。
3.气液分离技术：油气从水下井口上升到海面后，需要进行气液分离，以分离出油气和水。
气液分离技术需要确保高效的分离效果，并将分离后的油气输送到陆地上的处理厂。
4.海上管道技术：海上油气开采工程中需要建设大规模的管道网络，以将油气从海底输送到陆地。
深水完井技术简介
石油Link传递沉淀石油行业宝贵经验2016石油Link Communities for Engineers大纲M深水油气田开发模式0102030405060708浅水开发模式1：生产平台+海管+陆地终端或生产平台+ FPSO+穿梭油轮在西非深水油气田中约85%采用这种模式，主要有以下几种形式FPSO+水下生产系统+穿梭油轮：这种模式的修井成本高，适应于对修井要求不高的油田，如西非Dalia油田；FPSO+水下生产系统+浮式钻采平台+穿梭油轮：浮式钻采平台可以进行钻完井及修井作业，如我国流花11-1油田；浮式钻采平台主要的形式有张力腿平台（TLP）、深水柱筒平台（Spar）、半潜式平台；FPSO+顺应塔固定平台（CT）+穿梭油轮：这种模式常采用干式井口，易于修井，多应用于水深400-500米的油气田；在管网发达的墨西哥湾较多。
⏹深水开发模式1：以FPSO为主平台开发模式2：依托已有设施开发此种模式是水下生产系统回接到附近油气田基础设施进行油气生产的高效开发模式，是深水油气田中最经济的一种开发模式；特别适合储量较小的深水边际油气田的开发。
如安哥拉Marimba North油田回接到Kizomba A项目的TLP；崖城13-4回接至崖城13-1气田。
开发模式3：海上生产单元（FPU）+水下生产系统+海管水下生产系统的油气经集束管道输送到FPU上进行处理，FPU不具备储存功能，处理后经海管外输。
此开发模式将钻完井、修井、生产处理、存储、卸油全部集中在FDPSO 上，配合水下生产系统，进行生产，节省了开发成本，提高了开发效率，是深水开发中的新兴模式。
西非刚果Azurite 油田就是采用这种开发模式。
深水开发模式4：FDPSO+水下生产系统+穿梭油轮01深水开发模式5：水下生产系统+海管+浅水固定处理平台+海管+陆地终端这种开发模式较适应于深水区域距离浅水区较近气田的开发，可以充分利用气田本身能量有效降低开发成本。
浅谈十种深水和超深水油田开发生产解决方案
浅谈十种深水和超深水油田开发生产解决方案
张宁，王跃曾 （中海石油 ( 中国 ) 有限公司深圳分公司，广东 深圳 518067）
摘要：本文简要介绍了 10 种深水和超深水油田开发生产解决方案，论述了油田开发方案的选择过程、创新周期、约 束条件和市场趋势。
关键词：生产解决方案；选择过程；创新周期；约束条件；市场趋势 中图分类号：TE 文献标识码：A 文章编号：1671-0711（2021）06（下）-0199-03
与陆地和浅水相比，高昂的勘探和开发成本要求深水超 深水油气田的储量规模更大，日产油气量也要高得多，国际 油公司正在竞相寻找和开发深水和超深水海域里的油气田。 同样，工程公司、承包商和制造商都在竞相为深水和超深水 油田开发提供特定的解决方案。最近在深海领域的大量发现， 鼓励和加速了工程公司、承包商和制造商致力于开发或改进 其深水生产解决方案。这一开发概念的竞赛产生了许多可行 的解决方案，可以支持在世界各地深水和恶劣环境中的油气 开采。各公司都在竞相开发、销售和让作业者安装他们的设 计，以免竞争对手在市场上占据主导地位和关闭任何新的概 念。解决方案提供商都知道，并非所有当前销售的设计都将 被选中。在接下来的数年时间里，长长的解决方案列表将很 快缩小到每个设计类别中的少数几个，少数公司最终将主导 每个类别。 1 解决方案类型
目前，全球市场为全球深水生产解决方案提供了至少 10 个主要的深水生产解决方案类别。通过筛选 130 多种生产解 决方案，并逐个将其归入一个个类别。
对于每组解决方案，必须了解它们一般的优点和缺点， 以便缩小与海上油田开发相关的选项列表。每个解决方案的 优点将集中在额定水深值、干式采油树和 / 或湿式采油树能 力、钻井能力、有效载荷、运动特性、CAPEX（资本支出）、 OPEX（运营成本）、ABEX（弃置成本）、安装方法、可施工性、 制造时间等方面。每种生产解决方案如下所述：
海洋油气开发中的水下生产系统_二_海底处理技术_陈家庆 (1)
!专题综述#海洋油气开发中的水下生产系统(二) ———海底处理技术陈家庆(北京石油化工学院机械工程学院) 摘要 对油气井产出物进行海底处理是研制开发水下生产系统的核心问题,而海底多相流的增压泵送和分离则是海底处理技术中的基石。
螺旋2轴流式和双螺杆式多相泵是2种最主要的海底多相流泵,目前至少有3家公司的产品达到了商业化运行阶段。
与海底处理技术密切相关的气2液分离技术主要包括G —Sep T M紧凑型旋流脱气器、垂直环空分离和泵送系统、超音速气2液分离器等,液2液分离技术则在常规重力沉降分离的基础上出现了静电聚结强化型重力沉降分离和管式分离器。
我国应尽快围绕海底油2水分离技术所涉及的一些实质性问题开展相关研究。
关键词 海上油气田 水下生产系统 海底处理技术 多相流 增压泵送系统 气2液分离 当前海洋油气开发中的水下生产系统主要涉及到海底增压泵送和海底分离等方面的作业环节,具体分为以下五大类:海底多相流泵增压系统、海底原海水注入系统、海底气2液分离和液体增压泵送系统、海底产出水分离和回注系统、海底湿气压缩系统。
当然,从系统工程的角度来看,整个水下生产系统应该还包括海底高集成度压力保护、海底电能供应与分布等配套子系统[1]。
笔者将从海底多相流增压泵送、海底多相流分离2个方面围绕海底处理技术进行较系统的阐述。
海底多相流增压泵送鉴于海底多相流增压泵送系统中的核心设备是多相流泵,而螺旋2轴流式和双螺杆式这2种最为成熟的多相泵技术仅被世界上少数几家公司彻底掌握,因此这些公司都或多或少地参与了海底多相流增压泵送系统的研究开发工作,目前至少有3个不同系统的产品达到了商业化运行阶段。
与水面常压工况相比,海底多相泵增压系统要复杂得多,产生了压力补偿、润滑油供应、高电压传输、远程监控等诸多新问题。
11Fra mo Engineering AS 公司的多相流泵Fra mo Engineering AS 公司是水下多相泵技术的领导者,世界上第1台商业海底多相增压泵于1994年安装在Norske Shell D raugen 油田水深270m 的Rogn 南卫星井上。
水下生产系统与采油树
水下生产设备的完整性试验主要内容如下： 1、现场检查验收； 2、陆地试验； 3、浅水试验； 4、深水试验。
3. 水下生产系统生产设施典型单元
图6. 水下生产系统生产设施典型单元
4. 水下生产系统设计原则
根据海上油气田具体特点进行合理的水下生产系统工程 方案设计对这一技术的推广应用至关重要，所需遵循的基本原 则如下：
1)水下生产系统工程方案的设计应综合考虑油气田发展各个 阶段的需要、油气田基本设计参数、设计荷载；
图33. 带有水下液压动力源的复合电 液控制系统
11. 水面控制系统组成
图34. 水面控制单元组成
12. 水下控制系统所需控制的阀门有：
（1）水面控制的井下安全阀门(SCSSVs); （2）生产主阀； （3）生产翼阀； （4）环空主阀； （5）环空翼阀； （6）转换阀（注入阀）； （7）甲醇／化学药剂注入阀； （8）防垢剂注入阀； （9）防腐剂注入阀； （10）油嘴（每个油嘴可具备两个控制功能）； （11）注入调节阀（每个调节阀可具备两个控制功能）； （12）管汇阀组； （13）化学药剂注入控制阀。
与钻完井界面通常在泥线处，井下完井设备，包括井下安全阀、 井下压力温度传感器、化学药剂注入系统等；
水下生产系统与依托设施之间的界面。
5. 水下生产系统特点
水下生产系统的特点：
应用水下生产系统进行海上油气田开发具有以下特点： ① 采用水下生产技术可充分利用周边已有或在建水面设 施； ② 深水、井数少或油藏较分散时，采用水下生产系统具有建
海上油气开采工程与生产系统
海上油气开采工程与生产系统1. 引言海上油气开采工程与生产系统是指在海上开采和生产油气资源的一系列工程和设备系统。
海上油气开采工程与生产系统由多个部分组成，包括油气井和油气平台等。
在本文档中，将介绍海上油气开采工程与生产系统的基本原理、工作流程以及相关的技术和设备。
2. 海上油气开采工程海上油气开采工程指的是在海上进行油气开采和生产的各项工作。
海上油气开采工程主要包括以下几个方面：2.1. 油气井油气井是进行油气开采的关键设施。
它们通常通过水平或垂直钻井的方式开采油气资源。
油气井的设计和构建需要考虑地质条件、沉积物特性以及井筒完整性等因素。
2.2. 油气平台油气平台是进行海上油气开采和生产的基础设施。
它们通常包括生产平台、钻井平台和作业平台等。
油气平台的设计和建造需要考虑海洋环境条件、平台结构强度以及设备可靠性等因素。
2.3. 生产装置生产装置是进行油气加工和处理的设备系统。
生产装置通常包括分离器、压缩机、泵站和管道等。
它们的设计和运行需要考虑油气性质、加工工艺以及设备可靠性等因素。
2.4. 集输系统集输系统是将采集的油气从海上输送到岸上的管道系统。
它们通常包括输油管线、输气管线和储存设施等。
集输系统的设计和运行需要考虑油气输送能力、管道材质以及安全防护等因素。
3. 工作流程海上油气开采工程与生产系统的工作流程通常包括以下几个阶段：3.1. 井筹划与建设阶段在井筹划与建设阶段，需要选择合适的地质构造和井位，设计并建设油气井。
这一阶段需要进行地质勘探、井筹划和井工设计等工作。
3.2. 井完井与采油阶段在井完井与采油阶段，需要进行井完井作业和采油作业。
井完井作业包括井下设备安装和油管连接等工作，采油作业包括井口装置和生产装置运行等工作。
3.3. 油气处理与集输阶段在油气处理与集输阶段，需要进行油气分离、压缩和输送等工作。
这一阶段需要运行生产装置、管道和储存设施等设备。
4. 技术和设备海上油气开采工程与生产系统涉及到多种技术和设备。
水下采油系统
ｌ水下采油系统介绍水下采油系统是将全部或部分油气集输装备置于海底的水下生产系统。
该系统主要包括：水下采油树、水下底盘、水下管汇、跨接管、海洋立管、脐带缆等设备。
水下采油系统的出现，解决了在深水中使用固定式平台而使成本急剧上升的问题；水下采油系统多与浮式生产系统配合工作。
在水下系统中，井口头和采油树都在海底；因此，水下生产系统就不会像在水上的生产系统（如刚性平台）那样受到海面风浪流和水深的影响。
但另一方面，水下生产系统不能直接进行操作，操控也必须通过脐带缆远程控制，持续地操作显然比平台式生产系统复杂得多。
水下生产系统的费用基本上随水深变化而变化，而刚性平台的费用是随着水深的增加而增加的；因此，对于深水区域，多趋向于使用水下生产系统。
图ｌ为简单的水下采油系统，该系统的工作原理为：油气从水下井口上的采油树采出，经海底管线送到水下管汇进行计量、收集、初步处理，再通过海洋立管输送，然后被运往岸上做进一步处理。
１．１水下采油树采油树最初被称为十字树、ｘ型树或者圣诞树。
它是位于通向油井顶端开口处的一个组件，它包括用来测量和维修的阀门、安全系统和一系列监视器械。
它连接了来自井下的生产管道和出油管；同时，作为油井顶端￣ｕＪ，ｔ－部环境隔绝开的重要屏障。
采油树还包括：许多可以用来调节或阻止所产原油蒸汽、天然气和液体从井内涌出的阀门；采油树是通过海底管线连接到生产管汇系统的。
水下采油树的诞生使低成本地开发深水油气田成为可能。
１．２水下管汇水下管汇主要用来分配、控制管理石油和天然气的流动。
水下管汇安装在海底井群之间，主要是将数口油井的油气集巾起来，再通过一条输油管线混合油流，送到最近的采油平台或岸上基地做进一步处理，它可以减少海底管线的长度（见图３）。
管汇终端包括一些大型的结构（如：水下加工系统）都属于水下管汇；因此，水下管汇类型有许多种。
水下管汇和油井在结构上是完全独立的，油井和出油管道通过跨接管与管汇相连。
水下管汇由管汇、管汇支撑结构、基础结构和保护盖三部分组成。
水下采油系统
ｌ水下采油系统介绍水下采油系统是将全部或部分油气集输装备置于海底的水下生产系统。
该系统主要包括：水下采油树、水下底盘、水下管汇、跨接管、海洋立管、脐带缆等设备。
水下采油系统的出现，解决了在深水中使用固定式平台而使成本急剧上升的问题；水下采油系统多与浮式生产系统配合工作。
在水下系统中，井口头和采油树都在海底；因此，水下生产系统就不会像在水上的生产系统（如刚性平台）那样受到海面风浪流和水深的影响。
但另一方面，水下生产系统不能直接进行操作，操控也必须通过脐带缆远程控制，持续地操作显然比平台式生产系统复杂得多。
水下生产系统的费用基本上随水深变化而变化，而刚性平台的费用是随着水深的增加而增加的；因此，对于深水区域，多趋向于使用水下生产系统。
图ｌ为简单的水下采油系统，该系统的工作原理为：油气从水下井口上的采油树采出，经海底管线送到水下管汇进行计量、收集、初步处理，再通过海洋立管输送，然后被运往岸上做进一步处理。
１．１水下采油树采油树最初被称为十字树、ｘ型树或者圣诞树。
它是位于通向油井顶端开口处的一个组件，它包括用来测量和维修的阀门、安全系统和一系列监视器械。
它连接了来自井下的生产管道和出油管；同时，作为油井顶端￣ｕＪ，ｔ－部环境隔绝开的重要屏障。
采油树还包括：许多可以用来调节或阻止所产原油蒸汽、天然气和液体从井内涌出的阀门；采油树是通过海底管线连接到生产管汇系统的。
水下采油树的诞生使低成本地开发深水油气田成为可能。
１．２水下管汇水下管汇主要用来分配、控制管理石油和天然气的流动。
水下管汇安装在海底井群之间，主要是将数口油井的油气集巾起来，再通过一条输油管线混合油流，送到最近的采油平台或岸上基地做进一步处理，它可以减少海底管线的长度（见图３）。
管汇终端包括一些大型的结构（如：水下加工系统）都属于水下管汇；因此，水下管汇类型有许多种。
水下管汇和油井在结构上是完全独立的，油井和出油管道通过跨接管与管汇相连。
水下管汇由管汇、管汇支撑结构、基础结构和保护盖三部分组成。
水下生产系统知识讲解
水下生产系统第一章：水下生产系统发展概述1、从浅水走向深水原因▪对能源需求的增长▪陆上及浅水资源开发已经到达成熟期，并开始减少。
▪高油价，降低开发成本▪深水技术的快速发展（深水钻井技术、水下增压和分离技术等）水深、环境条件、油气田位置和油气输送成本等综合因素决定了油田的开发方案为何采用水下生产系统？▪能将井口布置在现有平台有效钻井范围以外的地方；▪高油价，降低开发成本；▪深水技术的快速发展（深水钻井技术、水下增压和分离技术等）2、水下生产系统组成立管和海管、水下采油树、水下增压系统、水下分离系统、回注系统、水下管汇、跨接管、管道终端、连接器3、我国水下生产系统发展展望1)国外规范和成熟经验是重要参考资料2)但由于中国南海海域的特殊条件（台风频繁、较强的内波流作用、复杂海底地形、油田离岸距离远等），相关的技术不可能完全照搬，必须针对南海的独特海况与离岸距离，做出创新性的研究与设计。
3)采油树结构复杂，涉及机械、力学、密封、材料、控制、安全、钻井、海洋工程等学科。
一旦具备了水下采油树的设计、制造、安装和测试能力，就可以设计制造其他水下产品，突破国外技术封锁，自主开发深水油气田。
第二章：立管系统立管主要功能➢生产立管:将流体从地底油藏传输到海面浮式设施➢注入立管:回注气体或液体到地底油藏➢外输立管:将处理过的油气传输到陆上或穿梭油轮➢钻井立管:钻井工具通道立管类型从本身的特点可分为钢悬链线立管（SCR）、顶部张紧立管（TTR）、柔性立管（FR）、混合立管（HR）深水立管的主要挑战：➢立管系统的费用对水深非常敏感；➢立管系统的安装费用对水深也非常敏感；➢安装时需要具有足够能力的特殊安装船舶；➢对于焊接和检验质量的要求高；➢在立管设计中的主要考虑因素为重量和疲劳寿命。
立管的组装➢柔性立管和脐带缆通过陆上组装而成；➢SCR通过立管安装船舶焊接作业线组装而成；➢TTR通过连接法兰或连接接头组装而成。
SCR容易发生破坏的部位顶部柔性接头和底部触地点TTR顶部张紧系统形式浮筒式和张紧器式FR优点➢无VIV➢连接和解脱方便➢疲劳寿命长➢管线在海底覆盖面积小➢可重复利用➢抗腐蚀性能好FR类型UN-BONDED PIPE 和BONDED PIPE混合立管特性➢经济有效➢具有独立的浮筒➢对浮式平台的负载小➢紧凑构型–占地面积小➢在有限的空间内能容纳多根立管➢消除了单独垂直立管的相互影响➢无管土相互作用影响立管设计考虑因素➢1）立管功能要求➢2）海洋环境条件➢3）工程地质条件➢4）施工场地条件➢5）施工机具条件第三章：水下采油树采油树功能•采油——把流体从井中输入到海底管道(生产型采油树)或者把水和气注入到海底（注入型采油树）•安全控制——通过控制系统指挥，关闭阀门，保证流体的输送或者注入都能够安全地停止，防止水下事故发生。
水下生产系统基本组成
基本设备‐‐‐‐水下井口,管汇
特点: 可适合于水深大于2000米; 可使用ROV维修和监测; 集成化模块; 可通过增加模块阀组改变管汇容量.
基本设备‐‐‐‐水下井口,管汇
水下管汇中心主要具有以下功能 : 钻海底丛式井和连接卫星井; 汇集井液; 实现注水和气举; 传递控制和数据信号; 注入化学药剂; 对单井的产液进行测试和计量.
UMBILICAL HYDR.(2HP\2HL\1RETURN) 5CHEM EL(electricity\single) 5线MQC
Electricity Single
化学药剂 分配单元
Chemica l 液压跨接管 化学药剂注入 电力信号
液压液 分配单元 HydraulicLI C
SCM1 TREE1
SCM2 TREE2
SCM3 TREE3
SCM4 TREE4
水下控制系统
复合电液控制基本水面水下设备
HPU
井下安全阀, 生产主阀, 化学药剂
UTH
CX井口平台上部设施
水下控制系统
原理: 弱电信号---SCM--单片机---高压蓄能器---阀组 特点:水面为主,水下为辅
水下控制系统
控制系统-控制管束终端
水下控制系统
数字传输方式和水下驱动方式 液 压 直接液控 导向液控 顺序液控 电 液 直接电液压 复合电液压 近距离 早期
水下控制系统
UPS
HPU
PC
ESD
PUMP CONTROL PANEL
上部设施 控制管束 水下控制模块
CHEMICAL INJECTION SKID
MCS
J-BOX
水下控制管束终端(SUTU)
1 CameronDC 海底电动采油树 特点: 具有独特的全电动系统; 较低的OPEX/CAPEX ; 99%的可靠性; 可以在几乎无限水深范围内以及 离岸160公里的边际油田使用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水下生产系统（SPS）
水深 1314米
油田简介：合同策略
FPSO – TECHNIP / HHI (TECHNIP为合同主要负责方), EPSCC合同 SPS – CAMERON OFFSHORE SYSTEM LTD (EPS合同) UFR – SAIBOS (EPSCC合同) 长交货期设备 –道达尔授标，Technip / HHI管理 ＩＣＳＳ系统 透平发电机 气体压缩机 外输油泵 注水泵 主柴油发电机及应急柴油发电机 钻完井 – Transocean, Schlumberger, Franks, Weatherford, etc.
FPSO：全电设计
在FEED研究阶段，对电力的需求进行了透彻的分析，其中考虑了以 下因素： 不同的用户的能源需求（天然气压缩机，注水泵和原油外输泵 是最重要的用户之一）,―全电”的FPSO被认为是最佳解决方 案之一 ; 经济性; 适用性，满足各种用户的功率需求，特别是最大的用户; 针对调试和启动工作的灵活性 ; 在装置的的正常运行期，更好的可用性和可操作性。 选择6台（5 +1）罗尔斯罗伊斯RB211双燃料发电机组作为集中电站。 4 涡轮发电机设有余热回收装置（WHRU），回收发电机组产生的热 量用于加热处理需要（在存储前，凝析油稳定），从而消除了对天然 气加热器的需要，减少二氧化碳和VOC的排放。 3台关键发电机(Caterpillar,柴油驱动,3 x 1.4兆瓦, 在主透平发电机故 障时向油轮关键用户提供电力,如海管驱替泵，甲醇泵,海水泵，空气 仪表气系统等关键用户)，1台应急柴油发电机（1.4兆瓦）。
油田简介：合同策略
钻完井 管理与概念研究
基本设计 详细设计
水下生产系统
UFR与 原油外输终端 TUPNI
DORIS
FPSO 船体 上部模块
采办
陆地制造 陆地试验与调式 运输 海上安装 海上连接 海上调式 投产与生产
钻井船
Transocean Globel SF Stena Tay
EPS Cameron
2005年5月3日：签订FPSO正式合同 2006年8月8日：DWD深水钻井船开钻第一口开发井 2007年6月20日：深水钻井船Jack Ryan开始作业 2008年8月8日：深水钻井船Stena Tay开始作业
2009年6月3日：AKPO举行投产庆 典
2009年6月22日：开始注气 2009年6月27日：海上生活支持船复员 2009年7月23日：原油外输浮筒安装和调试完 毕，可以采用浮筒方式外输原油
FPSO ：维修和吊装所需的空间的专题研究
在基本设计阶段，对于维修工作和作业期间必要的吊装作 业所需的空间进行了专题研究； 整个FPSO必须提供足够的空间来进行维修和吊装。特别 是在主甲板和上部甲板上，有两个重要的中央处理通道； 中央管廊设计成提供一个特有的吊装和储存零部件的空间。
FPSO ：生活楼住宿能力的灵活性
超深水油田开发及水下生产系统概述
单击此处编辑副标题
深水油田开发工程的成功典范 —— AKPO油田开发项目
汇报大纲
AKPO油田简介 AKPO油田开发建设 FPSO SPS UFR 钻完井 结论
油田简介：地理位置
尼日利亚
200km
油田位于 Harcourt 港以南200公里的OML130区块 水深1300-1450 米 CNOOC于2006年1月收购OML130区块45%的权益
设备设计的3R概念
RELIABILITY：可靠性是设备成功运行的首要的也是最重要的关键事项，包括： 制造前的广泛的资格审查 质量保证和控制 工厂验收测试 FAT 扩展测试 EFAT 冷却/浅水/系统集成测试 REDUNDANCY：冗余度。所有关键设备必须至少有一级的冗余度。例如，每个采油 树有两条独立的控制线 ，没有两个采油树由相同的两条控制线控制。 RETRIEVABILITY：可回收性。部件设计成容易安装、回收和模块化更换。模块化的 方法包括： 垂直采油树上的一个部件失效并不需要拆除油管挂和完井设备； 水平接头在断开跨接管和拆除采油树、管汇时，无需断开跨接管两端； 通用的安装工具适用于所有的节流器插头、采油树和管汇的控制模块； 采用独立的（双冗余度）电、液控制跨接线，只需更换失效的组件。
汇报大纲
AKPO油田简介 AKPO油田开发建设 FPSO SPS UFR 钻完井 结论
SPS- Subsea production system 水下生产系统介绍
44口水下井口&采油树：22 采油井， 2 注气井，20 注水井， 9个水下管汇（包括20%的备用容量），1个注气管汇； 65公里的静态和动态缆，所有水下跨接短管与170个水平接头； 1 套控制系统，2 套修完井系统（IWOCS） 控制模块位于每个采油树和管汇，主控制系统位于FPSO，并与FPSO生产控制系统相 结合。
RESERVOIR
WATER INJECTION
GAS INJECTION
PRODUCTION
FPSO
与其他规模类似的FPSO相比，AKPO油田的 FPSO有其独特的技术细节和设计原则，如： 全电设计 早期选择ICSS 分散式的电器仪表间 128米高的燃烧火炬和大范围隔热防护罩 维修和吊装所需的空间的专题研究 生活楼住宿能力的灵活性
FPSO： 早期选择ICSS
集成控制系统（ICSS）由船体的ICSS、上部模块的 ICSS和水下系统的ICSS组成。所有这些不同的系统需 要采用最佳的有效途径来协调和沟通； 为了确保有效协调和沟通，在基本设计阶段，AKPO 油田ICSS系统的供应商参与整个ICSS系统的建立，并 提供服务； 不同上部模块所要求的电力逻辑控制供应商也提前选 择，让供应商更多的参与，使不同系统之间的沟通变 得容易。
由于AKPO油田高的气液比、高的气体压力，天然气产量很高。在最 坏的情况下所有的装置减压，按照相应的流量，火炬的高度设计成 128米，为FPSO火炬的世界纪录。 凝析油的产量受到FPSO火炬燃烧辐射的限制。为了优化产能，并进 一步保护上部模块设备，隔热防护罩被广泛安装在E /I等建筑物的顶部。 值得注意的是， 在生产的前几个星期，由于天然气流不是一个优先考 虑的事项，FPSO经历了热辐射问题，产生了很多不需要的有害辐射 （最高燃烧量达100mmscf/天） 。 在以后的FPSO设计中，在基本设计阶段就应考虑到辐射的计算和相 应的防护措施。
采油树
水下脐带缆终端
水下管汇模块
柔性液压管线
电力控制电缆
井口 水平接头及护罩
生产管线
管汇吸地桩
液压控制管线
水下生产系统由英国 CAMERON 总承包
SPS设计的指导原则
AKPO油田的SPS的设计原则可以用RAM (Reliability, Availability & Maintenance)来描述，在项目早期，即开始 了RAM研究； 考虑到水合物、蜡和污垢的危险：
185 mmscfd @ 400 barg
235 kbd + 545 mmscfd
AKPO是一个典型的、高压/高温天然气凝析油气田。 FPSO包括一个四级分离的单一处理系统（第一级的 工作压力为80bar、温度为100摄氏度）和电脱水装置。 未稳定的冷凝油被加热（用安装在电力单元上的余热 回收装置产生的热水）到10psi的RVP雷德蒸气压后， 进入储油舱。生产水通过处理，油含量小于30ppm后 排海。天然气通过离心压缩机，进入乙二醇（甘醇） 接触塔脱水，计量，进一步压缩到200bar外输，部分 天然气压缩至400bar的注入地层。
FPSO
EXPORT 185 kbd
CONDENSATE
To tanker
150 kbd
Crude Storage 2,000,000 bbl
PRODUCED WATER
To the sea
320 mmscfd @ 200 barg
GAS EXPORT
To Amenam
420 kbd @ 220 barg
EPSCC Saibos
பைடு நூலகம்
EPSCC Technip/HHI
TUPNI
油田简介：项目里程碑
2003年1月31日—12月31日：基本设计
2004年4月5日：签订SPS前期设计协议
2009年3月4日：油田投产
2009年4月21日：开始外输天然气
2004年9月30日：签订FPSO和UFR合同临时协议， 开始详细设计
2005年4月15日：签订UPR正式合同
2009年4月27日：所有透平发电机转为天然气 发电模式
2009年5月8日：外输第一船油（100万桶） 2009年5月17日：开始注水
2005年4月25日：AKPO油田FDP获尼日 利亚政府批准
2005年4月26日：签订SPS 正式合同
油田简介： OML130概况
Preowei： 水深1100-1300 米
总面积1295km2 ，现已 发现4个油田，总的2P 可采储量约为15亿桶
Akpo：水深1300~1400 米。独立开发；2009.3.4 投产，目前日产原油18万 桶
Egina： 水深1150~1750 米 Egina South：
在正常的FPSO运转时，生活楼的容量为160人； 在基本设计阶段，决定在每一个房间额外增加一 个人 。为此添加额外的折叠式双层床及所有相关 的房间柜子，允许最大人数（240人）在FPSO上 住宿。这可以让更多的海上工程按要求顺利完成， 并不需要额外的住宿驳船； 这也将是Total今后FPSO建造的标准 之一。
在深水环境中，井和FPSO的位移可能导致水合物的问题， 特别是在关停的情况下。 由于产品的流动温度预计将达到115º C，到经过成分的调查 研究，选用酚醛树脂作为保温材料，而不用常用的GPSU聚 氨酯。
