车库门管状电机安装介绍

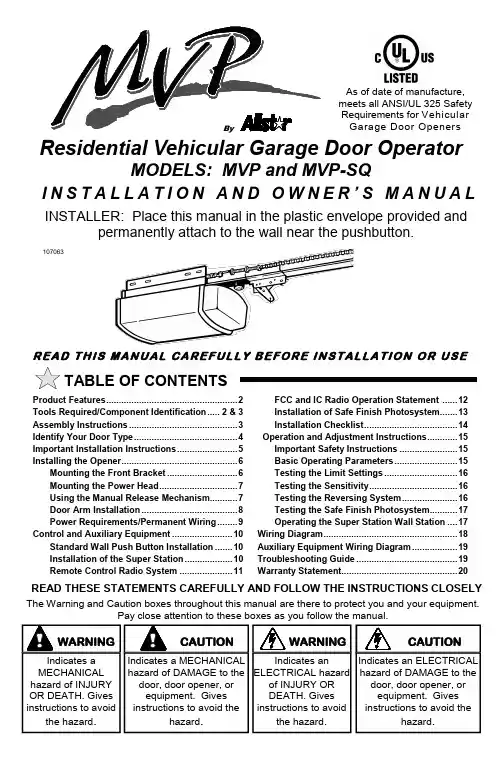

汽车车库门电动开关器安装与使用说明书
S M A N U As of date of manufacture, meets all ANSI/UL 325 Safety Requirements for Vehicular Garage Door OpenersM A N U A L C A R E F U L L Y B E F O R E I N S T A L A T I O N O R INSTALLER: Place this manual in the plastic envelope provided andpermanently attach to the wall near the pushbutton.Product Features....................................................2 Tools Required/Component Identification.....2 & 3 Assembly Instructions...........................................3 Identify Your Door Type.........................................4 Important Installation Instructions........................5 Installing the Opener..............................................6 Mounting the Front Bracket............................6 Mounting the Power Head...............................7 Using the Manual Release Mechanism...........7 Installation......................................8 Requirements/Permanent Wiring........9 Control and Auxiliary Equipment........................10 Standard Wall Push Button Installation.......10 Installation of the Super Station...................10 Remote Control Radio System .....................11 TABLE OF CONTENTSOR DEATH. Gives instructions to avoid FCC and IC Radio Operation Statement ......12 Installation of Safe Finish Photosystem.......13 Installation Checklist.....................................14 Operation and Adjustment Instructions............15 Important Safety Instructions.......................15 Basic Operating Parameters.........................15 Testing the Limit Settings.............................16 Testing the Sensitivity...................................16 Testing the Reversing System......................16 Testing the Safe Finish Photosystem...........17 Operating the Super Station Wall Station Wiring Diagram.....................................................18 Auxiliary Equipment Wiring Diagram..................19 Troubleshooting Guide........................................19 Warranty Statement. (20)CAUTION READ THESE STATEMENTS CAREFULLY AND FOLLOW THE INSTRUCTIONS CLOSELY The Warning and Caution boxes throughout this manual are there to protect you and your equipment.Pay close attention to these boxes as you follow the manual.WARNING CAUTION Indicates an ELECTRICAL hazard of DAMAGE to the door, door opener, or equipment. Gives instructions to avoid thehazard .Indicates an ELECTRICAL hazard of INJURY OR DEATH. Gives instructions to avoid the hazard . Indicates a MECHANICAL hazard of DAMAGE to the door, door opener, or equipment. Gives instructions to avoid the hazard . Residential Vehicular Garage Door OperatorMODELS: MVP and MVP-SQSTEPLADDER TAPE MEASUREWOOD BLOCKHAMMERHACKSAW TOOLS REQUIRED FOR INSTALLATION1/2” OPEN ENDWRENCHLEVELSCREW DRIVERSMALL SCREW DRIVER (1/8” HEAD)NOTE:Rail/Chain Assembly is packaged separately from the Power Unit. The Inner Trolley half, Front Idler Sprocket, Chain, and Limit Cams are assembled on the Tee Rail at the factory.Follow the steps outlined below to complete assembly prior to installation. Refer to the component identification illustrations on the previous page.STEP 1: Protect the Power Unit cover fromscratching during assembly by placing it on cardboard. Remove the two 5/16"-18 washered nuts and save them for later use. STEP 2: Position the Tee Rail/Chain Assembly box near the Power Unit. Open the box and locate theInstallation Hardware Packet.STEP 3: Locate the Outer Trolley half (packaged 104363ASSEMBLY INSTRUCTIONSDOOR MOUNTINGFRONT IDLERTROLLEY OUTER CHAIN GUARDWALL MOUNTING BRACKETRELEASE ROPE AND KNOBOPENER HARDWAREBAGTEE RAILRUBBER BUMPEROPENER HEAD UNITPHOTOSYSTEM HARDWARERADIO TRANSMITTERCONTROL WIRESPOOLIMPORTANT!IDENTIFY YOUR DOOR TYPE FROM THOSE ILLUSTRATED BELOW ANDFOLLOW INSTRUCTIONS FOR THAT TYPE OF DOORFOR THESE TYPES OF DOORS USE MODEL MVP OR MODEL MVP-SB. USE 7 FT, 8 FT OR 10 FT RAIL (MATCH DOOR HEIGHT)THE MODEL MVP SERIES IN NOT DESIGNED TO OPERATE THESETYPES OF DOORSone 5/16"-18 washered nut (supplied) Tighten the bolt a MAXIMUM of 1.5 turns after the bolt and nut are Recheck the nuts used to secure the TeeRail to the Power Unit, making sure they are tight. the Chain tension, Chain twist, Chain Guard and the position of both the Close Limit Switch and Open Limit Switch Actuators.CHAIN GUARDACTUATORSPROCKETSPROCKET 104366Assembly is now complete and you are ready to begin installation of the opener.CHAINMASTER LINKOUTER NUTINNER NUTMASTER LINKCHAINDOOR TYPE IDENTIFICATIONONE PIECE DOOR NO TRACKJAMB HARDWAREONE PIECE DOOR NO TRACKPIVOT HARDWAREHIGH ARC OF DOOR TRAVELHIGH ARC OF DOOR TRAVELDOORPIVOT104368TRACKTRACKDOORDOOR104367SECTIONAL DOOR CURVED TRACKONE PIECE DOOR HORIZONTAL TRACK JAMB HARDWAREHIGH ARC OF DOOR TRAVELHIGH ARC OF DOOR TRAVELPower Unit on a ladder or other sturdy support.Open the door to the full open position. Allowsection of the door (as shown in the illustration104372Step 8: Connecting the Door Arm to the Door Type 1: Door Mounted BracketVisually align the door arm connecting hole with the middle hole of the door bracket by rotating the tube section in the appropriate direction.Release the trolley (leave door arm attached) with the manual release cord and pull trolley toward the power head unit. Now rotate the door arm tube section two turns counterclockwise (increasing the exposed length of the door rod) to provide a cushion when the door is closed or encounters an obstruction. Align connecting hole in the door arm to middle hole in the door bracket; insert 3/8” diameter bolt and tighten locking nut, allowing for free pivot of the arm. Note: Do not overtighten locking nut as this will cause binding between the door arm and door bracket.Type 2: Strut Mounted BracketVisually align the door arm connecting hole with the connecting pin of the strut by rotating the tube section in the appropriate direction.Release the trolley (leave door arm attached) with the manual release cord and pull trolley toward the power head unit. Now rotate the door arm tube section two turns counter-clockwise (increasing the exposed length of the door rod) to provide a cushion when the door is closed or encounters an obstruction. Align connecting hole in the door arm with the strut mounted connecting bracket. Insert connecting pin through the hole in the door arm. Secure the connecting pin to the strut bracket according to the manufacturer’s instructions. Note: Door Bracket Mount or Strut Mount - If rod bottoms in cushion tube, cut rod to allow for proper function of this assembly. Set the outer trolley to re-engage, see page 7.Alternate StrutConnecting BracketCut to Fit110054-2Openers are subject to vibration during normal operation which may shorten their life spans.Rough Service bulbs, available at most hardware stores, are recommended. Fit Light Diffuser tabs into the panel slots as shown.On most models, theLimit Cams are installed at the factory. If the Limit Cams have not been installed, or it is necessary to move a Limit Cam to a different link, fasten them to the chain as shown at right in the approximate positions as illustrated below. Position theSwitch Actuators as shown below.104380106428FASTENING LIMIT CAM TOCHAINunder “Special Notes” at the While the LED is. The .LED will blink twice to confirm a valid code and Special Notes - Express CodingRepeat the steps listed above as needed or desired for each button. Each button can be programmed to a unique code, however all three buttons may be programmed at one time (Express Coding). To Express Code, select the “+” button in Step 2, then end the code entry in Step 3 with the “+” button (the first 8 entries can be any random code). The code for each button may be changed at any time.However, if the plus button is programmed as described above, it will replace the existing code settings of the zeroStep 1Step 2Step 3used, slide it into the recess provided on the back of the transmitter caseuntil the snaps on the caseHomeLink® is a registered trade mark of Johnson Controls, Inc. This device complies with Part 15 of the FCC Rules and with RSS-210 of Industry Canada. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept anyPRE-POWER ON-INSTALLATION CHECKLISTBefore continuing with the operation andadjustment section, make sure that:1. The front and rear mounts for the opener aresound and secure and the rail is positionedcorrectly above the high arc of the door, and thatthe opener is positioned over the door actioncenterline.2. For sectional door and one piece door withtracks, the position of the door arm (with thedoor closed), is such that it’s connecting point onthe trolley is 5” to 8” behind it’s connectingpoint on the door bracket. The door arm shouldnever be perfectly vertical when the door in inthe closed position.3. The Manual Release Label and cord are secureto the Manual Release Lever. The handle islocated 6 FT above floor level and requires nomore than a 50 pound pull to activate. Thetrolley and the release mechanism are properlylubricated.4. The standard wall push button or the SuperStation (deluxe wall push button station) is insuch a position and of such a height that it canonly be actuated by an adult of average height.The Control Button Warning label isprominently displayed next to the push button orwall station.5. All wiring is correct to codes or better. There isground continuity form the supply. The groundprong on the power cord is intact.6. All ropes have been removed from the door.The door moves freely without binding whenraised or lowered manually. The door iscorrectly balanced and lubricated. All doorhardware is secure and sound. The sensitivityhas been adjusted to minimum force for theapplication.7. The door reverses on obstructions to within 1.5"of the floor. The concrete or other surfacebeneath the closed door provided uniformcontact.8. The plastic envelope for this manual is attachedto the wall near the push button or wall stationand this manual is placed there for owner useand reference.9. On door with extension type counterbalancesprings, restraint cables have been placedthrough the springs.10. There is Ground Fault Interruption (GFI)protection of the power line to the opener or inthe receptacle.11. On doors with adjustable bottom edges, edgeshave been locked after adjustment.TURNING ON POWER TO THE OPENERNOTE: It is now necessary to turn on the power in order to run the opener to test the operation and check the limit settings. Before doing so, ensure that all mounting hardware is installed and has been properly tightened, that all electrical connections are per local code requirements, and that proper wiring practices have been followed. Also, double-check that all ropes have been removed from the door and that the doorway is clear.BASIC OPERATING PARAMETERS Please note the following Operating Parameters which apply to Openers with Auxiliary Entrapment Protection System (Safe Finish™ Photosystem, Installation Instructions on Page 15) and a standard wall push button connected. Please see page 17 for instructions concerning the Super Station Deluxe Wall Push Button operating parameters.IF THE DOOR IS…...FULLY OPEN, then pushing the standard wall Push Button or the radio control will cause the door to begin MOVING DOWNWARD. ...FULLY CLOSED, then pushing the wall Push Button or the radio control will cause the door to begin MOVING UPWARD....MOVING UPWARD, then pushing the wall Push Button will cause the door to STOP. The next push of the wall button will cause the door to begin MOVING DOWNWARD (Alternate Action Operation)....MOVING UPWARD, then pushing the radio control will cause the door to STOP. The next push of the wall button will cause the door to RESUME UPWARD MOVEMENT (Radio Operation). ...MOVING DOWNWARD, then pushing the wall Push Button or the radio control will cause the door to STOP, PAUSE FOR APPROXIMATELY ONE SECOND, AND THEN BEGIN MOVING UPWARD....MOVING DOWNWARD then reaches the down limit, the lamp will blink off for a 1/2 second then turn back on again, remaining on for 4 minutes 30 seconds and will then automatically turn off....MOVING UPWARD then reaches the open limit, the lamp will remain on for 4 minutes 30 seconds and will then automatically turn off.STEP 3: Testing the Sensitivity Force — To test theSensitivity System, start the Opener and grasp the bottom door handle halfway through the door's travel(opening or closing). When testing in the CLOSEdirection, a second person will be needed to maintainpressure on the Push Button IF an Auxiliary EntrapmentProtection Device has not yet been fitted. If a secondperson isunavailable, use astiff cardboard carton placed in the door's downward path to indicate the force the Opener isOPEN FORCEADJUSTMENTCLOSE FORCE ADJUSTMENT104391THE SENSITIVITY SYSTEM REVERSING TESTENSURE THAT THIS IMPORTANT SYSTEMW A R N I N G1 2 3 4 5 6 7 8 9 Plus Button Zero Button Minus ButtonIF DESIRED, RECORD YOUR RADIO TRANSMITTER CODE POSITIONSETTINGS HERESee Page 11 for Radio System programming instructions and FCC/RSS-210 Industry Canada statement. The opener radio system is HomeLink® compatible.Serial #: Date Installed: Your Dealer:This garage door operatorcomplies with all requirements ofANSI/UL Standard 325.P/N 190-111069 Rev. FX1 August 2007Copyright © 2007 Linear LLC。

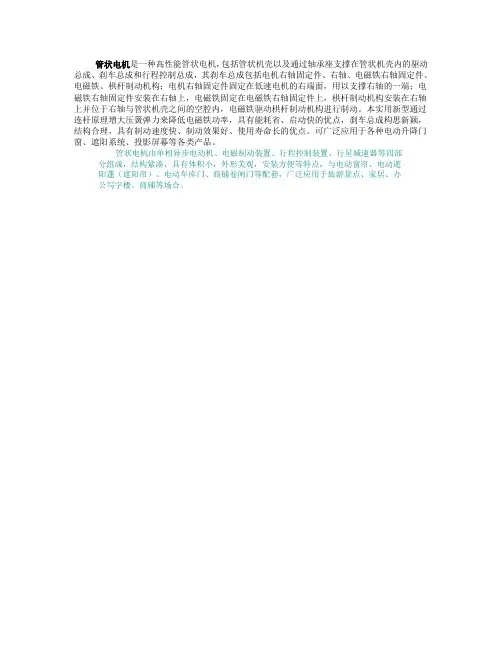

管状电机
管状电机是一种高性能管状电机，包括管状机壳以及通过轴承座支撑在管状机壳内的驱动总成、刹车总成和行程控制总成，其刹车总成包括电机右轴固定件、右轴、电磁铁右轴固定件、电磁铁、栱杆制动机构；电机右轴固定件固定在低速电机的右端面，用以支撑右轴的一端；电磁铁右轴固定件安装在右轴上，电磁铁固定在电磁铁右轴固定件上，栱杆制动机构安装在右轴上并位于右轴与管状机壳之间的空腔内，电磁铁驱动栱杆制动机构进行制动。
本实用新型通过连杆原理增大压簧弹力来降低电磁铁功率，具有能耗省、启动快的优点，刹车总成构思新颖，结构合理，具有制动速度快、制动效果好、使用寿命长的优点。
可广泛应用于各种电动升降门窗、遮阳系统、投影屏幕等各类产品。
管状电机由单相异步电动机、电磁制动装置、行程控制装置、行星减速器等四部分组成，结构紧凑，具有体积小，外形美观，安装方便等特点，与电动窗帘、电动遮
阳蓬（遮阳帘）、电动车库门、商铺卷闸门等配套，广泛应用于旅游景点、家居、办
公写字楼、商铺等场合。

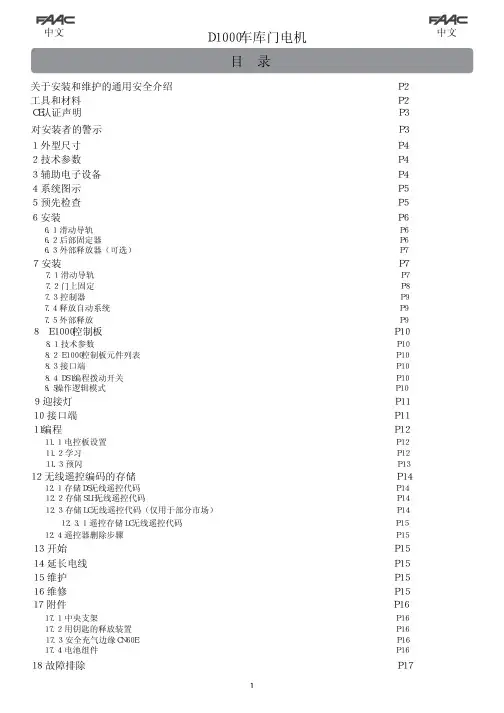

库门D1000车库门机安装及调试说明
中文中文Ｄ１０００车库门电机目 录关于安装和维护的通用安全介绍 Ｐ２工具和材料 Ｐ２ＣＥ认证声明 Ｐ３对安装者的警示 Ｐ３１ 外型尺寸 Ｐ４２ 技术参数 Ｐ４３ 辅助电子设备 Ｐ４４ 系统图示 Ｐ５５ 预先检查 Ｐ５６ 安装 Ｐ６６．１ 滑动导轨 Ｐ６６．２ 后部固定器 Ｐ６６．３ 外部释放器（可选） Ｐ７７ 安装 Ｐ７７．１ 滑动导轨 Ｐ７７．２ 门上固定 Ｐ８７．３ 控制器 Ｐ９７．４ 释放自动系统 Ｐ９７．５ 外部释放 Ｐ９８ Ｅ１０００控制板 Ｐ１０８．１ 技术参数 Ｐ１０８．２ Ｅ１０００控制板元件列表 Ｐ１０８．３ 接口端 Ｐ１０８．４ ＤＳ１编程拨动开关 Ｐ１０８．５操作逻辑模式 Ｐ１０９ 迎接灯 Ｐ１１１０ 接口端 Ｐ１１１１编程 Ｐ１２１１．１ 电控板设置 Ｐ１２１１．２ 学习 Ｐ１２１１．３ 预闪 Ｐ１３１２ 无线遥控编码的存储 Ｐ１４１２．１ 存储ＤＳ无线遥控代码 Ｐ１４１２．２ 存储ＳＬＨ无线遥控代码 Ｐ１４１２．３ 存储ＬＣ无线遥控代码（仅用于部分市场） Ｐ１４１２．３．１ 遥控存储ＬＣ无线遥控代码 Ｐ１５１２．４ 遥控器删除步骤 Ｐ１５１３ 开始 Ｐ１５１４ 延长电线 Ｐ１５１５ 维护 Ｐ１５１６ 维修 Ｐ１５１７ 附件 Ｐ１６１７．１ 中央支架 Ｐ１６１７．２ 用钥匙的释放装置 Ｐ１６１７．３ 安全充气边缘ＣＮ６０Ｅ Ｐ１６１７．４ 电池组件 Ｐ１６•关于安装和维护的通用安全介绍 工具和材料重要！挤撞危险。
在你开始安装前仔细地阅读完整的安装手册。
不要作任何本手册未提到的改动。
对于一个安全实用的自动门，需要正确地遵守安装步骤和使用说明。
不正确地安装和使用会引起严重的人员和财产不要将本控制器安装用于所指定的以外的用途。
为了紧固，使用所提供的附件或者，无论如何，紧固系统（螺丝，膨胀螺栓，等等）适合于固定的种类和自动系统的机械紧固件。
检查装配门是否符合ＥＮ１２６０４ 和ＥＮ１２６０５ 标准（相关信息可以从门本身的文件中找到）。
车库门开门机
车库门开门机安装使用手册目录一、安全注意事项 (1)二、安装调试 (1)三、附件安装 (4)四、停电自锁 (5)五、维修保养 (5)六、技术参数 (5)七、常见故障处理 (6)八、维修记录 (7)一、安全注意事项为了确保您的安全，减少事故发生，安装之前请您务必详尽地阅读安装使用手册，并严格按照安装使用手册提示的步骤进行操作。
如果您在操作中遇到疑难问题，请您咨询专业安装人员或经销商。
1）安装时务必请安装人员对门体进行检查，只允许在平衡良好的门体上安装开门机，否则可能造成严重的后果。
2）门体正在运行时，严禁人或物体从门体下方通过，或在门体下方停留。
3）禁止在看不到门体运行情况的地方操作遥控器，以免造成安全事故或车库门误开。
4）门体两侧水平导轨末端应加机械限位装置，防止门体滑出。
注意：如果您的车库门无侧门，请您务必安装一套停电快速解锁装置，以便在停电时可以从外部手动开启门体。
二、 安装调试1、控制板布局图2、上电指示接通电源，此时对码灯、运行灯、状态灯同时闪烁三次，表明程序正常工作。
3、遥控器的对码和清除3.1 按下对码键超过1秒，此时对码灯点亮；按遥控器上的任意键，然后松开，再次按此键，对码灯应快速闪亮，等对码灯熄灭后，遥控器学习成功。
3.2 如果需要学习另外的遥控器，可按步骤3.1重复操作；本主控板最多可学习20个遥控器。
3.3 遥控器的清除：按住对码键不放，对码灯点亮，超过8秒后，对码灯熄灭，存储的所有遥控器均被清除。
建议：如果遥控器丢失，需要清除所有的遥控器，然后重新学习，以确保安全。
4、上下限位的学习4.1按下控制板上的设置键，此时运行灯开始闪亮，按住此键超过2秒，运行灯变为常亮，此时程序进入开关门行程和过载力学习过程。
4.2按增加键，此时电机开始向开门的方向运行，按住不放，电机连续运行，同时运行指示灯闪亮，表明电机向上运行。
到达理想的位置后松开按键，电机停止运行；如果按减小键，则电机向关门方向运行，状态灯闪亮。
管状电动卷闸门安装方法及步骤
管状电动卷闸门安装方法及步骤1. 准备工作首先，咱们得知道，安装管状电动卷闸门可不是一件轻松的事儿，尤其是对于没有经验的小伙伴来说。
不过别担心，今天咱就来聊聊怎么一步一步把这个门装上去，让你在邻居面前好好显摆一番。
开始之前，先得准备好工具和材料。
一般来说，你需要卷闸门本体、电机、轨道、控制器、螺丝刀、扳手，还有安全保护设备。
哦对了，千万别忘了安全第一，安装的时候一定要戴好手套和护目镜，别让自己变成“装门的倒霉蛋”！2. 安装步骤2.1 确定安装位置好了，准备工作搞定后，咱们就可以开始啦。
第一步，选择一个合适的安装位置。
这个位置可得仔细选，不仅要考虑美观，还得考虑到日常使用的方便性。
一般来说，门口要留出足够的空间，以免开关门的时候“左邻右舍”都被惊吓到。
而且，还得看看地面是否平整，毕竟谁也不想开个门像坐过山车一样。
2.2 安装轨道接下来，咱们要开始安装轨道啦。
这一步可得小心点，轨道的安装直接影响到后续的顺畅程度。
首先，按照说明书把轨道放到预定的位置上，用水平尺检查一下，确保它是水平的。
如果不平，可能会导致卷闸门在滑动的时候“跑偏”，那就麻烦了。
接着，用螺丝把轨道固定好，这里可得用点力气，确保它稳稳当当。
2.3 安装卷闸门然后就是把卷闸门本体安装上去。
这一步，通常得找个人帮忙，毕竟门可不轻，尤其是大门，更是需要两个人合力才能搞定。
将卷闸门的一侧挂到轨道上，然后慢慢放下另一侧，确保它能顺利地在轨道上滑动。
哎呀，这可真像在玩一场“解谜游戏”，一点点把每个部分都拼凑好。
3. 电机与控制器的安装3.1 安装电机咱们的卷闸门总得有动力，电机可不能少！找个合适的位置把电机固定好，通常是安装在门的上方或者一侧。
接下来，连接电机和卷闸门的链条，确保连接牢固。
这里可以用一些小技巧，比如轻轻拉动链条，确保它不是太紧也不是太松，就像穿鞋子一样，舒适最重要。
3.2 连接控制器最后，咱们要连接控制器了。
将控制器固定在墙上，确保在使用的时候方便操作。
车库门管状电机安装介绍
１、管状电机概述管状电机就是本公司引进国外先进技术,自行研制开发得最新产品、它主要由电机、刹车、减速与行程限位四部分组成,可以广泛应用于遮阳帘(蓬),电动屏幕,卷帘门,金属防盗门,车库门等。
2、管状电机得优良性能体现在:a、体积小,重量轻,噪音极小,隐蔽性强;ｂ、稳定,耐用得机械行程限位确保电机行程常年准确c、设有热敏保护器,当电机连续工作,温度超过规定(1５０度)时,电机将停止运转;当电机温度降低(约15分钟后),又恢复正常工作状态;d、外形设计精巧,操作简单,安装方便;e、绝缘等级为F级。
３、产品安装A、电机与传动轴装配a、将皇冠轮与驱动轮装入电机确定位置,皇冠轮凹槽与内齿套凸条啮与紧密,驱动轮用卡簧卡好;b、将电机插入转动轴中,皇冠轮应与传动轴对端紧配合,若采用圆轴,必须用螺丝或者拉铆钉固定,注意皇冠轮固定螺丝一定不能打入内齿套。
ｃ、将尾塞插入传动轴得另一端,并且固定牢固。
B、现场施工a、安装前必须作水平与垂直测试;b、先将小支架固定在端板上,再将端板与轨道固定在墙上,须保证与墙面连接牢固;c、安装传动轴于两端得小支架上,须保证传动轴两端水平,门窗两侧与传动轴保持垂直;ｄ、传动轴与小支架间用开口销固定。
C、门窗帘片与传动轴装配a、接好电源,把电机转动到另一端停止状态(指门窗安装后得关闭状态)后,切断电源;b、将加工好得帘片从传动轴得上方放入轨道中,完毕后门窗应处于关闭状态;ｃ、固定帘片与传动轴:先确定螺丝得固定位置,应沿传动轴均匀分布,并保证整体帘片在固定后不能有卷曲;传动轴电机端固定螺丝得长度,应保证不损伤电机得外壳(间隙不小于5ｍｍ);d、帘片与传动轴固定后,应检查连接就是否牢靠,受力就是否平衡; D、电机调试a、接通电源后,在前面门窗关闭情况下,让其上升,按调节限位标签所示(←→)表示电机得正反转,即驱动轮得转动方向。
目前转动得方向(箭头所指方向)为上限位控制旋钮,若行程需要加长,将调节杆往“+”号方向旋转;若行程需要减短,将调节杆往“—”号方向旋转。
车库门安装施工方法
车库门安装施工方法车库门的安装施工是一个重要的环节，它直接关系到车库门的使用效果以及安全性。
本文将介绍车库门的安装施工方法，以帮助读者了解并正确进行车库门的安装。
一、准备工作在开始安装车库门之前，首先需要进行准备工作。
以下是准备工作的步骤：1. 确定车库门的尺寸和型号，根据车库门的规格准备相应的材料和工具；2. 清理车库门安装位置，确保安装区域干净、平整，并清除任何障碍物；3. 检查车库门的配件和零件是否齐全，并根据安装说明进行分类整理。
二、安装门体门体是车库门的主要组成部分，安装门体是车库门安装的核心步骤。
以下是安装门体的方法：1. 将门体依次放置在车库门开口的上方；2. 使用螺丝刀将门体与门体框架固定连接，确保门体稳固并且与门体框架完全贴合；3. 检查门体的开闭情况，确保门体的运行顺畅。
三、安装导轨和门扇导轨和门扇是车库门的重要部分，它们决定了车库门的开启和关闭方式。
以下是安装导轨和门扇的方法：1. 将导轨依次固定在门体两侧的内侧，确保导轨与门体之间的间隙均匀；2. 将门扇安装在导轨上，确保门扇与导轨之间的连接牢固；3. 调整导轨和门扇的位置，使门扇的开闭运动顺畅，没有卡顿或摩擦。
四、安装驱动装置驱动装置是车库门的关键部件，它负责推动门体的开启和关闭。
以下是安装驱动装置的方法：1. 将驱动装置固定在车库门的顶部或侧面，根据驱动装置的类型和安装要求进行固定；2. 将驱动装置与门体上的拉链或弹簧连接，确保驱动装置与门体的牢固连接；3. 连接电源，并对驱动装置进行测试，确保其正常运行。
五、调试和测试安装完车库门后，需要进行调试和测试，以确保其安全可靠。
以下是调试和测试的方法：1. 仔细检查车库门的安装是否符合规范和要求，确保没有任何松动或不稳定的部分；2. 打开和关闭车库门，观察门体的运行情况，检查门体是否平稳、无异常噪音，并确保门体的密封性良好；3. 测试遥控器或按钮的功能，确保能够正常控制车库门的开闭；4. 进行安全测试，检查车库门的感应器和刹车装置是否灵敏可靠，确保门体在遇到障碍物时能及时停止运行。
车库门开门机安装 说明书
其接线方式视开门机机头是否有水晶头插孔而不同。 1）开门机机头无水晶头插孔 接线时打开机头上盖，在线路板找到标有“PB”字样的接线端 子，如下图所示：
标注说明：
+24
为电源接线
GND 为地线
PB 为红外线信号端
PBSW 为墙壁开关信号端
如图所示两线制红外线接法：
PB 接 白线
GND 接 红线
如图所示五线制红外线接法： +24 接 棕线 GND 接 蓝线 PB 接 白线
三、 附件安装 3.1 墙壁开关、光电开关、蓄电池、门磁、报警、外置接收盒、门中 门功能简介
墙壁开关安装在室内，主要功用为控制门体启闭。墙壁开关必 须安装在可看到门体运行情况的地方，并应离地 1.3m 以上，以防止 儿童误操作。
光电开关是一种通过在门洞两侧提供一束不可见光来实现非接 触性安全保护的系统，即当门体在关门过程中如果通道上有人或其他 障碍物阻断光束，门体应立即停下来，然后在两秒钟内反方向运行， 并返回到全开的位置，从而达到安全保护目的。
线路板上留有外置接收盒接口。在自动车库门使用一段时间后， 周围环境会发生变化及自身老化，外界干扰会影响到车库门的遥控距 离。此时可以用外置接收盒来改善遥控效果，解决此类问题。
线路板上留有门中门接口。当门体较大时，在门体下部通常都 有一个小门，便于出入。为安全起见留有此功能，当小门开启时，开 门机处于断电状态，以防止其他人误操作，防止有人出入时出现事故。 3.2 墙壁开关、光电开关接线方法
别墅车库卷帘门技术标准(140N管状电机)
别墅车库保温卷帘门技术标准1、验收标准建筑装饰装修工程质量验收规范《GB50210-2002》钢质防火门、防火卷帘门图集《88J13-4》GB14102-93《防火卷帘通用技术条件》2、保修期：2年3、产品性能及参照标准GB 191 包装储运图示标志 GB 699优质碳素结构钢技术条件GB 700 碳素结构钢 GB 9493 灰铁铸件GB 1243.1 传动用短节距精密滚子链 GB 2518 连续热镀锌薄钢板和钢带GB 5824 建筑门窗洞口尺寸系列 GB 6388 运输包装收发货标志GB 7633 门和卷帘的耐火试验方法 GB14102-93 防火卷帘通用技术条件GB/T9978—1999 建筑构件耐火实验方法4. 根据现场的实际洞口尺寸，结合图纸进行深化设计，做到准确无误。
5.卷帘门的封堵（侧装和中装）应符合88J13-4中P81、82中相应要求。
6.车库门内侧钢板厚度≥0.376mm，外侧静音压型钢板厚度≥0.376mm,门板厚度≥20mm，轨道壁厚≥1.5mm，内置聚氨酯发泡胶，门板内外层均采用镀锌钢板，75型门板，深咖啡色（RAL-8017）。
7.开门机：电机采用140N新型管状电动机带扭簧（具有离合功能），厂家按单樘门的重量合理配置电机，并在报价说明中予以明确。
每樘车库门配置2个遥控器，通过遥控器操作门体自动运行作用距离大于20m。
技术参数：适用电压220V，运行速度不小于12m/min；门扇质量小于70kg,手动启闭力应小于70N，门扇质量大于70kg，手动启闭力应小于120N。
8.开启方式：遥控、电动兼手动（静音卷帘）。
9. 安装标准9.1左右支架宽度万向固定位置线划线后依据卷帘门安装图，对所划线位置进行检验验证其精度允差不大于3mm。
左右二支架轴头(轴承)中心应同轴，其不同轴度在全长范围内不大于2mm。
9.2卷筒轴的安装后应检验确认其水平度，水平度在全长范围内不大于2mm。
9.3开闭机运转状态不应有异声，停机制动灵敏、可靠。
下载文档
下载文档收藏智能链条式车库门开门机安装使用说明书智能链条式车库门开门机安装使用说明书第一级设置：在待机状态下，按下“P”键约三秒钟，LED数码管闪烁显示“1”，松开按键，即进入第一设置： a.开门行程设置：LED数码管闪烁显示“OL”。
按“+”键开门，松开停止：按“—”键关门，松开停止；确定开门设置后，按“P”键确认。
如果在开门过程中自动停止，或者在关门过程中自动停止并开门，请先在第二级设置中增大开、关门负载力，然后再重新设置开门行程。
如不修改当前设置，则直接按“P”键，进入下一项设置；b.关门行程设置：LED数码光闪烁显示“CL”。
按“+”键开门，松开停止;按“—”键关门，松开停止；确定关门位置后，按“P”键确认。
如果在开门过程中自动停止，或者在关门过程中自动停止并开门，请先在第二级设置中增大开、关门负载力，然后再重新设置关门行程。
如不修改当前设置，则直接按“P”键，进入下一项设置；c.开门力量自动检测：LED数码管闪烁显示“OF”。
如果门体当前不在全关闭位置，请先按“—”键，将门体运动至全关闭位置。
按“+”键开门，LED数码管显示当前检测到的负载力数值，当门体运动至全开启位置后，完成开门力量检测，并自动进入下一项设置。
如不修改当前设置，则直接按“P”键，进入下一项设置；d.关门力量自动检测：LED数码管闪烁显示“CF”。
如果门体当前不在全开启位置，请先按“+”键，将门体运动至全开启位置。
按“—”键关门，LED数码管显示当前检测到的负载力数值，当门体运动至全关闭位置后，完成关门力量检测，并自动进入下一项设置。
如不修改当前设置，则直接按“P”键，进入下一项设置；e.发射机学习或删除：LED数码管闪烁显示“LE”。
（1）发射机学习：按“+”键，LED数码管闪烁显示“L”，发射机按键一次，LED数码光停止闪烁，再按发射机相同按件一次，LED数码管快速闪烁2秒，然后恢复闪烁显示“LE”，表示学习完成。
管状电机使用说明书
管状电机使用说明书一、产品概述管状电机是一种运用于各种机械设备的电动驱动装置。
它采用管状设计，具有较小的体积和轻便的特点，适用于狭小空间的安装和使用。
管状电机采用先进的电机技术，具有高效、低噪音和可靠性强的优点，能够满足各种工业领域对驱动装置的需求。
二、安装与调试1. 安装前请先确认管状电机的电压和额定功率是否与设备要求相符。
选择合适的电压和功率能保证管状电机的正常运行。
2. 确保安装位置的稳固性和平整度。
把管状电机固定在设备上时，应确保安装位置的稳固性和平整度，避免因为振动或倾斜可能对管状电机造成的不良影响。
3. 连接电源时请确保正确插入。
在连接电源之前，请先确保管状电机与电源之间的连接线正常，不要插反极性或插错接口。
接线完成后，请仔细检查连接是否牢固，以免发生电击或其他安全事故。
4. 调试前请检查管状电机的转动自由度。
在进行正式调试之前，请先把管状电机用手轻轻旋转几圈，检查是否顺畅，无阻碍。
如有异常，应及时排除故障。
三、操作与维护1. 操作前请确认设备停止运行。
在进行操作管状电机之前，一定要确保设备已经停止运行，并断开电源。
以免因误操作带来的安全风险。
2. 避免过载使用。
在使用管状电机时，请确保其所承受的负载在其额定负载范围内，避免超负荷使用，以免对管状电机造成损坏。
3. 定期清洁。
定期对管状电机进行清洁，避免灰尘和污垢积累影响其正常运行。
清洁时，请使用柔软的布料或刷子，不要使用水或任何化学清洁剂来清洗。
4. 定期检查与维护。
定期检查管状电机的连接线、紧固件和安装位置，确保其安全可靠。
如发现任何异常情况，应及时进行维修和更换。
四、故障排除以下是一些常见故障及其排除方法：1. 管状电机无法启动：请先检查电源是否接通，电压是否正常，并排除电源故障。
如电源正常，可能是由于管状电机内部故障，请及时联系售后服务。
2. 管状电机运行不稳定：请检查管状电机是否安装平稳，紧固件是否松动。
如安装无误，可能是由于管状电机内部零部件损坏，请及时联系售后服务。
车库门正确的安装步骤是怎样的
车库门是企业的常用设施，适用于商业门面等，常见的车库门主要有遥控、电动、手动几种。
其中遥控、感应、电动都可统称为自动车库门。
手动车库门和自动车库门主要区别是没有电机。
自动车库门现在主要分类为：翻板车库门与卷帘车库门。
尤其是门洞较大，不便安装地面门体的地方起到方便、快捷开启作用。
车库门的安装一般比较繁琐，需要专业人士进行操作。
以下是中博门业提供的车库门安装步骤。
希望能给大家带来帮助。
1、量出门板与洞口宽度，确认洞口两侧边沿到门板边沿所预留的尺寸。
并在门垛上做出标记。
2、立直轨：在门垛上的标记处向墙壁方向15mm处做另一个标记，直轨里口应与此标记对齐。
先安一侧直轨，另一侧直轨安装前要在两顶口找一水平。
为使门板运行自如，直轨并非垂直地面而是略向库内倾斜，倾斜角度以门体上下运行协调顺畅为原则，可在门板安完之后再调节。
3、找到底板，上好底密封，底轮架。
将铰链下半部分先固定在底板上，注意铰链号码应为自下而上排列。
4、将两块门板放入直轨，固定铰链，然后将门板找水平，确认水平后，即可上第三、四块门板，每块门板要两端对齐，后面一块门板不安装。
5、安装平衡系统：在门顶两侧固定吊架角铁，将弹簧及调整法兰、固定法兰、中间支架、两侧钢丝轮、两侧轴承支架套上钢管后把整个平衡系统擎起，将轴承支架固定在吊架角铁上并在墙壁上固定中间支架，为避免安装电机时出现障碍，中间支架位置应偏左100mm。
6、架弯轨：用直板连接直弯轨接口，在轴承支架与弯轨之间连接吊架角铁，装上一侧弯轨后，要将此弯轨确认水平后在固定。
另一侧弯轨自身可不测水平，只需在顶端处与第一根弯轨找一次水平即可。
7、安装最后一块门板，上顶轮架，顶滑轮距离调整以第五块门板能够靠近洞口为准。
8、配重：用撬杠绞扭弹簧，一般为6-8圈，不可过强过弱，原则上门体运行不畅亦加重电机负担，将钢丝绳底端套住底轮架，顶端套在钢丝轮上，确认两边钢丝绳松紧度一致后在钢管上固定钢丝轮。
9、由法兰中撤出撬杠，此过程应使一人下扳门板，令门体缓慢上升，使门体在运行过程中钢丝绳环绕钢丝轮，在凹槽内逐一归位，切不应产生窜扣现象。
车库门安装教程1
全自动车库门安装教程全自动车库门适用于酒店、宾馆、家庭和企业单位等各种类型的车库。
一、车库门的构成车库门由手动解脱装置、开门机导轨、开门机、门体导轨、扭簧平衡系统、门体、光电开关、应急锁等八部分组成。
二、安装所需工具车库门安装前应当准备好电动冲击钻、手电钻、角磨机、电动扳手、活动扳手或套筒扳手、卷尺、螺丝刀、钢筋棒、人字形梯子、榔头、钳子、专用开孔器、钻头、抽芯拉铆枪、线锤、铅笔、润滑油、长条方木等工具三、安全注意事项为了确保你的人身安全，并减少不必要的事故发生，安装前务必详细阅读操作规程，严格按照安装使用手册提示的步骤进行操作。
如果你操作中遇到疑难问题，请你咨询专业安装人员或经销商。
1）对于非标准车库门，请你务必征求制造厂商的意见。
2）安装门体平衡系统必须请安装人员进行安装。
3）所有提供的警示标签应贴在显著的地方。
4）安装车库门时，不准戴戒指、手表或穿松散的衣服，应使用结实的梯子。
5）安装完毕，请保存好安装手册，以便定期按手册进行安全检查及维护。
注意：如果车库没有侧门，请务必安装一套停电紧急进入装置，以便在停电时可以从外部手动开启门体。
四、车库门安装程序（一）安装导轨第一步，检查门体竖直导轨和水平导轨1、打开附件包装，检查水平导轨的长度，水平导轨的长度通常比门体高400㎜左右。
2、检查竖直导轨长度，标准轨（单轨）竖直导轨的长度比门体低150㎜，低净轨（双轨）的竖直导轨分为两种，一种是双轨的上轨圆弧部分较小，竖直导轨的长度比门体低350㎜。
上轨圆弧部分较大双轨主要用于手动车库门。
第二步，确定门体导轨和吊架位置首先用盛满水的塑料软管在门洞两侧距地面600㎜左右的位置，确定一条水平基准线，此基准线将作为安装竖直导轨和门板的参照线。
将门板包装箱打开，测量门板的长度，然后在水平基准线位置测量门洞的宽度。
根据水平基准线尺寸在门洞的两侧水平线用铅笔画出点1和点2，然后根据点1和点2用线锤和铅笔画出竖直导轨外侧基准线，外侧基准线B=（门板长度－门洞宽度）÷2+43㎜，基准线从地面延伸到天花板。
直流管状电机安装说明
直流管状电机及控制器说明一、参数1．控制器参数●输入电压：220V±30V/50Hz 功率：充电12W/待机2W●充电时间≥14小时蓄电池：12V/5AH●无线接收频率：433Hz 遥控发射器电源：12V/23A●无线遥控发射器频率：433Hz固定码/ 滚动码2．电机参数●电机电压：DC12V 额定电流：8A●额定扭矩：50Nm 管径：59mm●额定转数：7转/分最大连续运行时间：5分钟●限位器最行程：20圈二、安装与使用1、先检查整机配件是否齐全。
配件在运输时是否造成意外损坏、松脱，确认一切正常后方可安装。
2、接线前请参考接线图，了解每个接线端的作用及接线要求，正确接线并根据说明书安装。
3、先关掉总电源开关，再行施工，以确保安全。
(一)电机的安装与使用1、安装示意图：略2、电机运行检测及限位设定：1.校对上/下按钮对应卷帘门的运动方向是否一致，若不一致可设定控制器里面左/右开关拨动按钮；2.根据卷帘门的上、下方向找出设定上/下限位的调节按钮，为了将卷帘门卷到指定的位置自动停止，需要通过逆时针方向或顺时针来调整上/下按钮；3.本电机适合安装在门体高度小于3米且门板重量小于70公斤的不带门体平衡系统（扭簧）的卷帘门上。
（二）控制器安装与使用图：略●安装：1、将控制器挂钩安装在墙壁或控制器直接安装在墙壁上。
（控制器四周应离金属平面30厘米以上，严禁安装在金属槽或金属容器内。
）2、电池盒应当水平安装。
3、应急开关的接线将控制器上的应急电源接口引线（两条）至人易操作的地方，并且收纳整齐。
随机有配引出线，如果用户自己加长引线，则每条加长线的截面积必须大于2.5平方毫米。
●调试：1、将电机接插件插入控制器。
2、将电池盒插头插入控制器。
3、接通电源，查看面板指示灯是否亮，若不亮应检查市电电源进线。
第一次使用时必须先接通市电方可使用。
4、测试门体运行入行程开关的调整：按一下控制器“上”按键，门体应上行；按一下“下”按键，门体应下行；按一下“停”按键，门体应停止运行。
车库门管状电机安装介绍
1、管状电机概述管状电机是本公司引进国外先进技术,自行研制开发的最新产品;它主要由电机、刹车、减速和行程限位四部分组成,可以广泛应用于遮阳帘蓬,电动屏幕,卷帘门,金属防盗门,车库门等;2、管状电机的优良性能体现在：a、体积小,重量轻,噪音极小,隐蔽性强；b、稳定,耐用的机械行程限位确保电机行程常年准确c、设有热敏保护器,当电机连续工作,温度超过规定150度时,电机将停止运转；当电机温度降低约15分钟后,又恢复正常工作状态；d、外形设计精巧,操作简单,安装方便；e、绝缘等级为F级;3、产品安装A、电机与传动轴装配a、将皇冠轮与驱动轮装入电机确定位置,皇冠轮凹槽与内齿套凸条啮和紧密,驱动轮用卡簧卡好；b、将电机插入转动轴中,皇冠轮应与传动轴对端紧配合,若采用圆轴,必须用螺丝或者拉铆钉固定,注意皇冠轮固定螺丝一定不能打入内齿套;c、将尾塞插入传动轴的另一端,并且固定牢固;B、现场施工a、安装前必须作水平和垂直测试；b、先将小支架固定在端板上,再将端板和轨道固定在墙上,须保证与墙面连接牢固；c、安装传动轴于两端的小支架上,须保证传动轴两端水平,门窗两侧与传动轴保持垂直；d、传动轴与小支架间用开口销固定;C、门窗帘片和传动轴装配a、接好电源,把电机转动到另一端停止状态指门窗安装后的关闭状态后,切断电源；b、将加工好的帘片从传动轴的上方放入轨道中,完毕后门窗应处于关闭状态；c、固定帘片和传动轴：先确定螺丝的固定位置,应沿传动轴均匀分布,并保证整体帘片在固定后不能有卷曲；传动轴电机端固定螺丝的长度,应保证不损伤电机的外壳间隙不小于5mm；d、帘片与传动轴固定后,应检查连接是否牢靠,受力是否平衡；D、电机调试a、接通电源后,在前面门窗关闭情况下,让其上升,按调节限位标签所示←→表示电机的正反转,即驱动轮的转动方向;目前转动的方向箭头所指方向为上限位控制旋钮,若行程需要加长,将调节杆往“+”号方向旋转；若行程需要减短,将调节杆往“-”号方向旋转;另一个限位的调节方法与此相同,直到用户所需要的位置为止;b、调整限位时,一定要按着标签所示的规定进行操作,且最好是电机运转过程中进行,停机时严禁随意调节行程长短,否则可能损坏电机限位;4、安全注意事项a、管状电机的安装与维护应由专业的技术人员实施；b、电机在安装之前应检查电机在运输的过程中有无变形、损坏,附件是否齐全；c、电机是用插座应配有地线插孔,并可靠接地；d、与遥控器配套使用时,请严格按照上升←→停止←→下降原则在上升和下降的相互转换过程中,应按停止键一次,切忌上升←→下降直接切换,正常使用可以延长电机的使用寿命；e、电机安装前,应先进行空载测试,正反均可以运转且运转工程中不应有异常声音;5、普通卷帘门安装说明a、安装时候电机部分应在右面,扭簧部分在左面,人站在室内向外看,这种电机叫右开式电机,扭簧叫左扭簧,反之,叫做左开式电机,右扭簧;b、门片安装前先测量门片卷在轴管、或者轴套上的圈数,扭簧顶紧圈等于门片包住卷轴、或者轴套的圈数加上2-3圈;假设扭簧的圈数为N,启动电机,使轴管关门方向转动N圈左右,转动过程中如果发现电机停止,请将关门限位调节杆向+反方向旋转,既可以达到你所需要安装的位置;c、轴管调整到位后,将门片用螺丝固定在铁管上;确认连接牢固;此时通过上下行程调节杆可以把门的上下位置固定,注意：进行门的下行程调整时只要门的座条底梁碰到地面即可,不需要把门片压得太紧;以免打开离合时引起不便d、通过离合锁将离合机构分离后,可使用人力将门拉起,或关闭；若门向上太重,向下太轻,说明轴管内扭簧回转力不够,此时将门片全部卷起捆住向关门的方向转一圈,再将门片旋转轨道,然后再进行调试;反之,若门向下太重,而向上太轻,说明轴管内扭簧回转力已过头,此时将门片全部卷起捆住向开门的方向转一圈,再将门片放置轨道,然后再进行调试;e、安装过程中请严格按照正反方向安装,否则扭簧发生变形,变粗损坏,导致不能使用;f、安装前铁管外壁最好单行对打两排螺丝孔,这样便于扭簧在安装时进行调整;g、注意：门片尚未固定在轴管上时,手拉离合机构不能分离;一旦分离,会使轴管突然向开门方向转动,会导致人员受伤以及手拉机构等其它部件损坏,需让门片固定住轴管后,门片重量平衡一部分扭簧的提升力后,才能分离离合机构;6、常见的故障和排除。
海珠车库门电机使用说明
海珠车库门电机使用说明
摘要：
1.海珠车库门电机简介
2.海珠车库门电机安装步骤
3.海珠车库门电机使用注意事项
4.海珠车库门电机品牌推荐
正文：
一、海珠车库门电机简介
海珠车库门电机是一种专门用于驱动车库门的电机，它可以实现车库门的自动开启和关闭。
这种电机具有体积小、功率大、噪音低、安装方便等特点，深受广大用户喜爱。
二、海珠车库门电机安装步骤
1.准备工作：在安装海珠车库门电机之前，需要先检查车库门的导轨和离合器是否安装到位，确保车库门能够轻松开关。
2.安装电机：将海珠车库门电机安装到车库门上，确保安装牢固。
3.接线：根据电机的接线图，连接电机的电源线和控制线。
注意接线时应使用足够截面积的导线，并确保接线牢固。
4.调试：在安装完成后，进行车库门的调试，确保车库门能够正常开启和关闭。
三、海珠车库门电机使用注意事项
1.在使用过程中，应确保车库门电机的电源线连接牢固，避免电源线松动
导致短路。
2.禁止在车库门电机正在运行时进行检修，以免发生意外。
3.定期检查车库门电机的运行状况，如有异常声音、温度过高等现象，应及时停止使用并进行检修。
四、海珠车库门电机品牌推荐
1.巨光车库门电机：巨光车库门电机具有优良的性能和稳定的质量，受到广泛好评。
2.意大利耐氏车库门电机：意大利耐氏车库门电机具有先进的技术和高品质，是高品质生活的首选。
通过以上内容，我们可以了解到海珠车库门电机的安装和使用方法，以及一些使用注意事项。
美国力马车库门开门机LM600A,LM800A,LM1000A安装说明书
服务培训手册概述 (2)特点 (3)规格 (4)导轨表 (5)安装 (6)开门机逻辑（设计）...................................................................................................................................... 7-8接收机/控制模块 (9)力马“智能”接收机 (10)遥控器特点 (11)遥控器型号 (11)把接收机编程到遥控器上 (12)编程无钥匙进入系统 (13)多功能壁装式门控板.................................................................................................................................. 14-15连接 (16)自动设置极限 (17)手动设置极限 (18)行程设置 (19)设置力 (20)自动反向系统（安全） (21)防护系统™（红外传感器） (22)故障排除-防护系统™（红外传感器） (23)设置张力 (23)遥控测试设备M18E (24)电动机和传动装置 (25)电动机的安装/拆卸（电动机更换） (26)故障排除/故障纠正..................................................................................................................................... 27-30力马服务 (31)1型号特点LM600A LM800A LM1000A标称拉力600牛顿800牛顿1000牛顿开门机型号皮带/链条皮带/链条皮带/链条电子限位开关是是是“智能”接收机是是是无线电频率433.92MHz 滚动代码433.92MHz 滚动代码433.92MHz 滚动代码遥控器的数量（作为标准件1 1 2提供）多功能门控板附件标准/78LM 标准/98LM带灯门控按钮是否否最大行程定时器是是是无钥匙进入系统附件附件附件防护系统附件附件附件™（红外传感器）*照明230V/40W 230V/40W 230V/40W照明周期持续时间 1.5 -4.5 分钟 1.5-4.5 分钟 1.5-4.5 分钟快速接线端子否是否导轨型号C型导轨30毫米C型导轨30毫米C型导轨30毫米导轨长度 3.0米以下 3.0米以下 3.0米以下门最大宽度 5.0米 5.0米 5.0米门最大重量90千克110千克130千克软启动/软停机是是是整机保修期1年1年1年* 视有关型号而定21. 力马开门机与平滑运行的软启动/软停机机构配合工作。
道翰车库门电机说明书
道翰车库门电机说明书一、产品概述道翰车库门电机是一种用于控制车库门开关的电动装置。
它采用先进的电动技术，能够快速、安全地实现车库门的开闭操作，提供用户便捷的使用体验。
二、产品特点1. 高效稳定：道翰车库门电机采用高性能马达和先进的控制系统，具有高转速、高扭矩和低噪音的特点，能够稳定地驱动车库门的开闭。
2. 安全可靠：道翰车库门电机内置多重安全保护机制，如过载保护、过热保护和防撞保护等，保障用户的安全使用。
3. 操作简便：道翰车库门电机配备了智能遥控器和触摸面板，用户可以通过遥控器或触摸面板轻松实现车库门的开闭操作，方便快捷。
4. 耐用可靠：道翰车库门电机采用高质量的材料和精密制造工艺，具有良好的耐用性和可靠性，能够长时间稳定运行，减少故障率和维修成本。
三、安装指南1. 安全注意事项：在安装车库门电机前，请确保断开电源，防止触电危险。
在安装过程中，应注意防止人身伤害和设备损坏，严禁将手指或其他物品伸入电机内部。
2. 安装位置选择：选择合适的位置安装车库门电机，确保电机安装稳固，能够正常运行。
同时，应留出足够的空间以便维修和保养。
3. 安装步骤：按照道翰车库门电机的安装图纸，将电机固定在车库门上方的适当位置。
接通电源后，进行电机的调试和测试，确保其正常运行。
四、使用说明1. 电机启动：按下遥控器上的开启按钮或触摸面板上的开门按钮，电机将启动，并驱动车库门顺利开启。
同理，按下关闭按钮，电机将关闭车库门。
2. 遥控器使用：道翰车库门电机配备了方便携带的遥控器，用户可以通过遥控器实现远程控制。
遥控器的操作简单明了，按下相应的按钮即可实现开闭操作。
3. 触摸面板使用：道翰车库门电机的触摸面板集成在车库门旁边的墙壁上，用户可以通过触摸面板实现开闭操作。
触摸面板的界面简洁明了，操作简便。
4. 安全保护功能：道翰车库门电机具备多项安全保护功能，如防撞功能、过载保护和过热保护等。
在使用过程中，如遇到异常情况，电机会自动停止工作，确保用户的安全。
杭州车库门安装需注意哪些
现在很多人购买的房屋都是附带车库的，但是关于车库们的安装有很多人都不会，而且大部分人不会定期对出车库门进行维护保养。
如果知道车库门安装步骤，那么就可以更好的来保养它。
那么如何安装车库门,以及一些注意事项？1、轨道的安装根据门板的宽度和高度确定两轨道固定性的位置并用水平管测水平，再用方头螺钉固定。
用卷尺测准水平轨与墙壁及两水平轨之间的间距，用水平尺测准水平轨的水平，然后将水平轨连接件与水平轨和轨道固定性连接固定。
2、扭簧的安装将扭簧中心支架、尼龙胶圈、固定法兰、与门体重量相匹配的扭簧、锁紧法兰、绕线轮、轴承支架按顺序（分清左右侧）套在镀锌钢管上，并注意各零部件是否安装正确。
3、门板的安装将底密封条放到底门板的底部，并用自攻钉将其从背面固定到门板上。
将底轮支架放到门板的两侧近底密封条的位置。
然后将滚轮涂上甘油穿入底轮支架将此门板放到立好的轨道里并使其水平。
4、扭簧的上劲将钢丝绳带环的一端套在底轮支架的钩轴上。
按照规定的上劲表给扭簧上劲，不要超过或低于规定圈数的半圈，别住钢棍，将钢丝绳的另一端挂在绕线轮上，绷紧钢丝绳，锁住绕线轮，再锁住锁紧法兰，撤下别住的钢棍。
此过程具有极大的危险性，必须注意安全，既要保护好自己，又要避免伤及他人5、调整用手将门升降数次，观察门体运行是否平稳，扭簧的力量是否适当，然后做具体调整并紧固各连接部分的螺丝。
6、电机的安装将链盒与电机连接并固定。
将链盒前端的U形架固定到扭簧中心支架上面的木板上并居中，连接链盒。
用带眼角钢做成"∏"支架，下端与电机连接固定，上端用两个M8×70mm的膨胀螺栓固定到天棚上。
连接钩子。
接上电源，观察电机的运行情况，调整上下行程。
7、布线用Φ1.0线径的白色护套线，从电机尾部的电动开关接线端子中引出，顺着电机吊架布到洞口左侧距地面1.2M处，每隔500mm钉一个线卡子，然后接上手动开关。
布线要横平竖直，既美观又合理。
8、提手的安装提手应安装在底门板上，左右居中，横向中心线与方格的下端边缘线对齐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、管状电机概述
管状电机是本公司引进国外先进技术，自行研制开发的最新产品。
它主要由电机、刹车、减速和行程限位四部分组成，可以广泛应用于遮阳帘（蓬），电动屏幕，卷帘门，金属防盗门，车库门等。
2、管状电机的优良性能体现在：
a、体积小，重量轻，噪音极小，隐蔽性强；
b、稳定，耐用的机械行程限位确保电机行程常年准确
c、设有热敏保护器，当电机连续工作，温度超过规定（150度）时，电机将停止运转；当电机温度降低（约15分钟后），又恢复正常工作状态；
d、外形设计精巧，操作简单，安装方便；
e、绝缘等级为F级。
3、产品安装
A、电机与传动轴装配
a、将皇冠轮与驱动轮装入电机确定位置，皇冠轮凹槽与内齿套凸条啮和紧密，驱动轮用卡簧卡好；
b、将电机插入转动轴中，皇冠轮应与传动轴对端紧配合，若采用圆轴，必须用螺丝或者拉铆钉固定，注意皇冠轮固定螺丝一定不能打入内齿套。
c、将尾塞插入传动轴的另一端，并且固定牢固。
B、现场施工
a、安装前必须作水平和垂直测试；
b、先将小支架固定在端板上，再将端板和轨道固定在墙上，须保证与墙面连接牢固；
c、安装传动轴于两端的小支架上，须保证传动轴两端水平，门窗两侧与传动轴保持垂直；
d、传动轴与小支架间用开口销固定。
C、门窗帘片和传动轴装配
a、接好电源，把电机转动到另一端停止状态（指门窗安装后的关闭状态）后，切断电源；
b、将加工好的帘片从传动轴的上方放入轨道中，完毕后门窗应处于关闭状态；
c、固定帘片和传动轴：先确定螺丝的固定位置，应沿传动轴均匀分布，并保证整体帘片在固定后不能有卷曲；传动轴电机端固定螺丝的长度，应保证不损伤电机的外壳（间隙不小于5mm）；
d、帘片与传动轴固定后，应检查连接是否牢靠，受力是否平衡；
D、电机调试
a、接通电源后，在前面门窗关闭情况下，让其上升，按调节限位标签所示（←→）表示电机的正反转，即驱动轮的转动方向。
目前转动的方向（箭头所指方向）为上限位控制旋钮，若行程需要加长，将调节杆往“+”号方向旋转；若行程需要减短，将调节杆往“-”号方向旋转。
另一个限位的调节方法与此相同，直到用户所需要的位置为止。
b、调整限位时，一定要按着标签所示的规定进行操作，且最好是电机运转过程中进行，停机时严禁随意调节行程长短，否则可能损坏电机限位。
4、安全注意事项
a、管状电机的安装与维护应由专业的技术人员实施；
b、电机在安装之前应检查电机在运输的过程中有无变形、损坏，附件是否齐全；
c、电机是用插座应配有地线插孔，并可靠接地；
d、与遥控器配套使用时，请严格按照上升←→停止←→下降原则（在上升和下降的相互转换过程中，应按停止键一次，切忌上升←→下降直接切换），正常使用可以延长电机的使用寿命；
e、电机安装前，应先进行空载测试，正反均可以运转且运转工程中不应有异常声音。
5、普通卷帘门安装说明
a、安装时候电机部分应在右面，扭簧部分在左面，人站在室内向外看，这种电机叫右开式电机，扭簧叫左扭簧，反之，叫做左开式电机，右扭簧。
b、门片安装前先测量门片卷在轴管、或者轴套上的圈数，扭簧顶紧圈等于门片包住卷轴、或者轴套的圈数加上2-3圈。
假设扭簧的圈数为N，启动电机，使轴管关门方向转动N圈左右，转动过程中如果发现电机停止，请将关门限位调节杆向（+）反方向旋转，既可以达到你所需要安装的位置。
c、轴管调整到位后，将门片用螺丝固定在铁管上。
确认连接牢固。
此时通过上下行程调节杆可以把门的上下位置固定，注意：进行门的下行程调整时只要门的座条（底梁）碰到地面即可，不需要把门片压得太紧。
以免打开离合时引起不便
d、通过离合锁将离合机构分离后，可使用人力将门拉起，或关闭；若门向上太重，向下太轻，说明轴管内扭簧回转力不够，此时将门片全部卷起捆住向关门的方向转一圈，再将门片旋转轨道，然后再进行调试。
反之，若门向下太重，而向上太轻，说明轴管内扭簧回转力已过头，此时将门片全部卷起捆住向开门的方向转一圈，再将门片放置轨道，然后再进行调试。
e、安装过程中请严格按照正反方向安装，否则扭簧发生变形，变粗损坏，导致不能使用。
f、安装前铁管外壁最好单行对打两排螺丝孔，这样便于扭簧在安装时进行调整。
g、注意：门片尚未固定在轴管上时，手拉离合机构不能分离。
一旦分离，会使轴管突然向开门方向转动，会导致人员受伤以及手拉机构等其它部件损坏，需让门片固定住轴管后，门片重量平衡一部分扭簧的提升力后，才能分离离合机构。
6、常见的故障和排除。
