风管制作规范一、所有风管及其配件的制作、安装必须符合《通风与空调工程施工质量验收规范》(GB50243-2002)、及国家建材和质量保证体系并应满足消防部门的检测要求。

二、镀锌风管的种类:根据法兰的不同分为:共板法兰、角铁法兰、插条式法兰、德国法兰等。

根据公司设备特点,加工优势就是共板法兰。

下表确定:镀锌钢板风管板材厚度1.风管与配件的咬口应紧密,宽度应一致,圆弧应均匀,两端面平齐,风管无明显的扭曲与翅角,表面应平整,凹凸不大于10mm;2.风管边长(直径)小于或等于300mm时,边长(直径)的允许偏差为±2mm;风管边长(直径)大于300mm时,边长(直径)的允许偏差为±3mm;3.管口应平整,其平面度的允许偏差为2mm;矩形风管两条对角线长度之差不应大于3mm;4.风管与法兰采用铆接连接时,铆接应牢固、不应有脱铆和漏铆现象;翻边应平整、紧贴法兰,其宽度应一致;咬缝与四角处不应有开裂与孔洞。

5.风管内外表面不应有严重的划痕;6.风管板材拼接的咬口缝应错开,不应形成十字交叉缝;7.洁净空调系统风管不应采用横向接缝;8.风管为联合角咬口形式,单咬口长度为6mm~8mm。

单咬口包括直管的单边、弯头三通等的弧片都应满足咬口长度。

9.角铁法兰风管的翻边应紧贴法兰,翻边量均与、宽度应一致,不应小于6mm,且不应大于9mm。

图1:下图为成型风管图图2:下图为风管合口图图3:下图为风管联合口咬口图说明:图中L1=;L2=6-7mm五、角铁风管法兰的制作:1、角铁风管角钢的选用:21)中低压风管角钢法兰螺栓孔距≤150,高压≤100。

2)角钢法兰的连接螺栓和铆钉的规格及间距应符合上表的规定。

法兰的焊缝应熔合良好、饱满,不得有夹渣和孔洞;法兰四角处应设螺栓孔, 同一批同规格的法兰应具有互换性。

3)壁厚小于或等于的风管套入角钢法兰框后,应将风管端面翻边,并用铆钉铆接。

风管的翻边应平整、紧贴法兰、宽度均匀,翻边高度不应小于 6 mm;咬缝及四角处应无开裂与孔洞;铆接应牢固,无脱铆和漏铆。

风管配件计算方法

风管配件计算方法

风管计算方法名称单位元铝合金门蛋格风口个S*580+39铝合金门网式风口个S*210+36铝合金门自垂式百叶风口个S*475+42铝制人字闸个S*380+29钢制人字闸个S*320铝合金线型散流器个S*400+38*L 铝合金方(柜)型散流器个S*485+34钢制单层活动百叶风口个S*280+25钢制双层活动百叶风口个S*247+22.5钢制回风百叶风口个S*429+22.5钢制回风百叶风口个S*268+21.5钢制门绞式百叶回风口个S*334+19.5钢制防水百叶回风口个S*402+19.5矩形防水阀个S*600+341圆形防水阀个D平方*990+328矩形防火阀调节阀个S*605+342圆形防火阀调节阀个D平方*997+333矩形防烟防火阀调节阀个S*721+358圆形防烟防火阀调节阀个D平方*959+400矩形自动防烟防火阀调节阀个S*721+865圆形自动防烟防火阀调节阀个D平方*900+848矩形排烟阀个S*726+345圆形排烟阀个D平方*848+323矩形排烟防火阀个S*710+392圆形排烟防火阀个D平方*1125+323矩形远控排烟防火阀个S*827+636板式排烟口个S*815+680多叶排烟/送风口(卧式、立式)个S*1272+392远控多叶排烟/送风口(卧式、立式)个S*1272+509自动多叶排烟/送风口(卧式、立式)个S*1272+955钢制蝶阀(圆形)T302-7个D平方*668+42钢制蝶阀(方形、矩形)T302-8、9个S*701+35钢制止回阀(方形、矩形)个S*631+38钢制止回阀(圆形)个D平方*745+64手动对开风量调节阀个S*562+38电动对开风量调节阀个S*562+446电动对开密封风量调节阀个S*668+456三通调节阀个S*764+80余压阀个S*549+168矩形风量消声器个S*1114+435圆形风量消声器个(D平方*1030+412)*L 矩形阻性管式消声器个(S*636+403)*L矩形阻性管片式消声器个(S*1251+381)*L矩形阻抗复合式消声器个S*2122*L+403矩形微穿孔板消声器个(S*1283+816)*L圆形微穿孔板消声器个(S*1283+838)*L矩形微穿孔板消声弯头个(S*1754+1041)*L矩形阻性直角消声弯头个(S*552+1390)*L内衬单层孔板静压箱个(LW+WH+LH)*594不带孔板静压箱个(LW+WH+LH)*318消声百叶窗个S*1114+143说明:1、S=A*B 表示横截面积,单位为平方;2、D表示面积;L表示长度;W表示宽度;单位为M;3、风口、散流器以颈尺寸计算 圆面积S=3.14*半径²,防火风口套百叶风口*1.2。

不锈钢风管法兰计算

不锈钢风管法兰计算

不锈钢风管法兰计算
不锈钢风管法兰的计算需要考虑以下几个因素:
1. 风管直径
首先需要确定风管的直径,通常以毫米或英寸为单位。

直径会影响法兰的大小和数量。

2. 风压和风速
风管法兰计算需要考虑风压和风速,这通常是以帕斯卡或磅/平方英寸为单位的。

这两个因素会影响到使用的材料、法兰的尺寸和数量。

3. 法兰类型
不同的风管法兰类型包括平焊法兰、对焊法兰、螺纹法兰、盲板法兰等,每种类型的法兰有不同的尺寸和重量。

需要根据实际情况选择合适的法兰类型。

4. 材料选择
不锈钢风管法兰的材料通常选用304或316不锈钢,需要根据工程要求和预算选择合适的材料。

综上所述,计算风管法兰需要考虑以上几个因素,根据实际情况选择合适的法兰类型和材料,结合风管直径、风压和风速等要素,确定法兰的尺寸和数量。

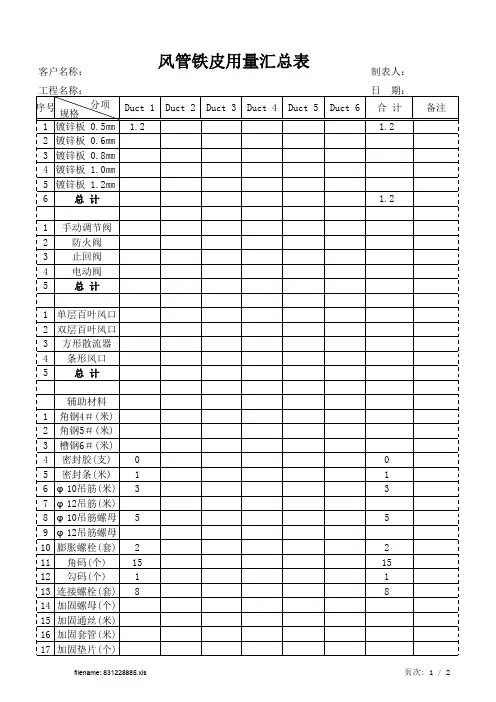

风管铁皮用量计算表(法兰风管)
