三相三线两元件电能表48种接线功率对3
三相三线电度表正确接线的简易判别法(精)

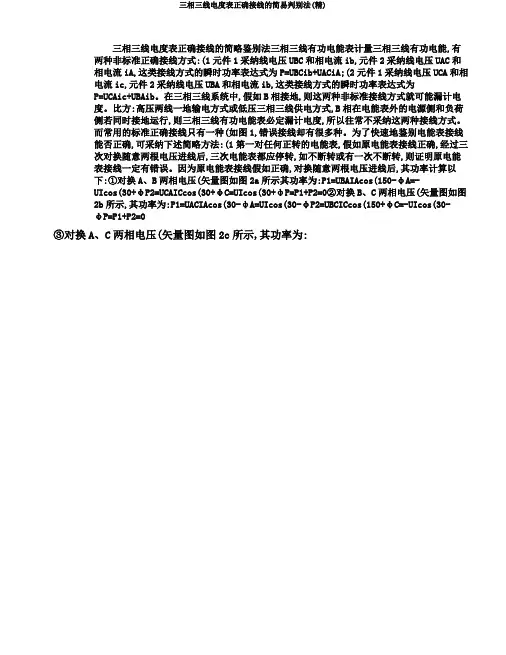

三相三线电度表正确接线的简略鉴别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1元件1采纳线电压UBC和相电流ib,元件2采纳线电压UAC和相电流iA,这类接线方式的瞬时功率表达式为P=UBCib+UACiA;(2元件1采纳线电压UCA和相电流ic,元件2采纳线电压UBA和相电流ib,这类接线方式的瞬时功率表达式为P=UCAic+UBAib。
在三相三线系统中,假如B相接地,则这两种非标准接线方式就可能漏计电度。
比方:高压两线一地输电方式或低压三相三线供电方式,B相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必定漏计电度,所以往常不采纳这两种接线方式。
而常用的标准正确接线只有一种(如图1,错误接线却有很多种。
为了快速地鉴别电能表接线能否正确,可采纳下述简略方法:(1第一对任何正转的电能表,假如原电能表接线正确,经过三次对换随意两根电压进线后,三次电能表都应停转,如不断转或有一次不断转,则证明原电能表接线一定有错误。
因为原电能表接线假如正确,对换随意两根电压进线后,其功率计算以下:①对换A、B两相电压(矢量图如图2a所示其功率为:P1=UBAIAcos(150-φA=-U Icos(30+φP2=UCAICcos(30+φC=UIcos(30+φP=P1+P2=0②对换B、C两相电压(矢量图如图2b所示,其功率为:P1=UACIAcos(30-φA=UIcos(30-φP2=UBCICcos(150+φC=-UIcos(30-φP=P1+P2=0③对换A、C两相电压(矢量图如图2c所示,其功率为:P1=UCBIAcos(90+φA=-UIcos(90-φP2=UABICcos(90-φC=UIcos(90-φP=P1+P2=0三次对换电压进线后,从电能表的功率计算说明,假如原接线正确,在对换电压进线后都应停转(或有微动。
(2经过三次对换电压进线,假如电能表三次都停转,只好说明原电能表接线可能正确。
三相三线有功电能表常见错误接线解析
三相三线有功电能表常见错误接线解析电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。
在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。
在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。
错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。
因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。
1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。
单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。
因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。
1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。
不论负载是否对称，三相三线有功电能表计量的功率是元件1和元件2各自计量的功率之和，即电能表计量的功率表达式是P=UUVIU+UWVIW。
1.2 三相三线有功电能表接线的判别方法对于三相三线有功电能表的带电检查，需要经过对相关数据的测量和对各相量的分析，才可以得出错误接线的接线方式。
在这里，我们主要分析的是电能表有计量的情况，在此情况下需要测试的有关数据有各线电压值、电流值、UUV 与IU相量夹角、UWV和IW的相量夹角、UUV与UWV的相量夹角。
具体分析步骤如下：三相三线带电线路检查，相关数据测量。
三相数字式电能表接线方法
三相数字式电能表接线方法三相数字式电能表是一种用于测量三相交流电能消耗的仪表。
它通过接线方法与电源和负载连接，实现对电能的准确测量。
接下来将介绍三相数字式电能表的接线方法及其作用。
一、三相数字式电能表的接线方法1. 三相四线制接线方法三相四线制是最常用的接线方法，适用于三相四线制电力系统。
其中，三相线分别连接A相、B相和C相，中性线连接到中性点，地线连接到接地电极。
这种接线方法可以实现对三相电能的准确测量，并且能够检测电力系统的电流、电压、功率因数等参数。
2. 三相三线制接线方法三相三线制接线方法适用于没有中性点的三相电力系统，如高压输电线路。
其中，三相线分别连接A相、B相和C相，地线连接到接地电极。
这种接线方法可以实现对三相电能的准确测量，但无法测量电流、电压、功率因数等参数。
3. 三相二线制接线方法三相二线制接线方法适用于特殊场合，如电力系统的临时供电。
其中，三相线分别连接A相、B相和C相，没有中性线和地线。
这种接线方法只能实现对三相电能的测量，无法检测电流、电压、功率因数等参数。
二、三相数字式电能表的作用1. 测量电能消耗三相数字式电能表可以准确测量三相电能的消耗，包括有功电能和无功电能。
通过连接到电力系统的电源和负载，电能表可以实时记录电能的使用情况，为电力管理提供准确的数据。
2. 监测电力系统参数三相数字式电能表可以监测电力系统的电流、电压、功率因数等参数。
通过对这些参数的测量和分析，可以及时发现电力系统中的问题，如电流过载、电压不平衡等，从而采取相应的措施进行调整和维护。
3. 保护电力设备三相数字式电能表可以监测电力设备的运行状态，如电流、电压波形的畸变情况。
通过对这些参数的监测，可以及时发现电力设备的故障和损坏，从而采取相应的措施进行维修和保护。
4. 提高电能利用效率通过对电能的准确测量和分析，可以了解电能的使用情况，从而制定合理的用电计划，提高电能的利用效率。
同时，电能表可以监测电力系统的功率因数，指导用户进行功率因数校正，减少无功功率的消耗，提高电力系统的能效。
三相三线制电度表的接线方式和计算
三相三线制电度表的接线方式和计算————————————————————————————————作者：————————————————————————————————日期：三相三线制电度表的接线方式和计算为什么要用三相输电？与单相电比较,三相电具有许多优点:1.从发电方面看，对于相同尺寸的发电机，采用三相的比单相的可以提高功率约50%；效率高2.从输电方面看，在输电距离，输送功率，功率因数，电压损失和功率损失等相同的输电条件下，输送三相电能教输送单相电能可以节约铜25%；节省材料3.从配电方面看，三相变压器比单相变压器更经济，而且三相变压器更便于接入三相及单相两类负载；此外，在用电设备方面,三相笼型异步电动机具有结构简单，价格低廉，坚固耐用，维护使用方便，且运行时比单相电动机振动小等优点。
经济实惠三相三线制电度表的接线方式和计算由于一般10kV及以上的高压系统均采用三相三线的供电方式，所以高压系统大多采用三相两元件电能表计量电能。
三相三线电能表的接线并不复杂，但由于疏忽，特别是附有电压互感器与电流互感器的电能表，错接的机会较多。
三相三线电能表错接线时会产生许多怪现象：有的不转，有的反转，有的随负载功率因数角的变化有时正转，有时反转，有的虽然正转，但计量出的电量数与实际不相符。
由于电压互感器的电压相序可由相序表判断，错误的可能性较小，本文着重讨论电流互感器错接线对电能计量的影响。
如果将电流互感器的二次线接错，共有八种接线，其中1种可以正确计量电能，有2种电能表不走，有3种电能表反转，有2种电能表虽正转，但计量出的电能是错误的。
图一假设三相负载是平衡对称的，即有如下关系：U A =UB=UC=U，IA=IB=IC=I，φa=φb=φc=φ，正确的接法所计量的功率为:P＝UAB IAcos(30o＋φ)＋UCBICcos(30o－φ)＝ UI(cos30o cosφ－sin30o sinφ)＋UI(cos30o cosφ＋sin30o sinφ) ＝2UIcos30o cosφ＝3UIcosφ式中UAB ＝UCB＝U，IA＝IC＝I其中有功功率为P=3UIcosφ，无功功率为Q=3UIsinφ。
三、电能表的接线.
电能计量装置的接线第一节 单相电能表接线一、直接接入式二、经互感器接入式L （a ）（b ）第二节 三相四线有功电能表接线一、直接接入式图4—1—2 经电流互感器接入单相电能表的 （a ） 电流、电压线共用方式接线图 （b ） 电流、电压线分开方式接线图接线图4—1—3 同时经电流互感器、电压互感器接入单相电能表的接线L 1 NL 3 L 2 电 源 负 载图4—2—1 三相四线有功电能表标准接线（低压）二、三相四线有功电能表正确接线的相量图三、经互感器接入式L L L 电 源 负 载图4—2—3 电压、电流线共用接线方式（低压）B∙U ∙C ∙I图4—2—2 三相四线有功电能表接感性负载时的相量图 各元件所接电压、电流L L L 电 源 负 载图4—2—4 电压、电流线分开接线方式（低压）图4—2—4 三相四线有功电能表经互感器 （TV 、YA ）负载电压公共线断，由于相电压中没有零序分量，将引起附加误差第三节 三相三线有功电能表接线一、直接接入式图4—3—1 计量三相三线有功电能表的标准接线方式A负 载C B二、经互感器接入式三、三相三线有功电能表标准接线相量图B图4—3—3 三相三线电能表标准接线相量图图4—3—2 电压互感器V ，v 接线 LL L 电 源第四节 三相无功电能表接线一、三相四线无功电能表接线一般三相四线无功电能表多采用跨相90°型无功电能表（为三相三元件）二、三相三线无功电能表接线一般三相三线无功电能表多采用60°型无功电能表（为三相二元件）。
（但三相电压仍需对称或只为简单不对称，否则将产生附加误差。
）负载 LL L 电 源 图4—4—2 60°型三相三线无功电能表直接接入式接线负 载AB C 电 源图4—4—1 90°型三相四线无功电能表标准接线图N第五节 电能表联合接线一、概念电能表的联合接线系指在电流互感器或电流、电压互感器二次回路中同时接入有功、无功电能表以及其它有关测量仪表（失压记录表、最大需量表）。
三相三线电度表正确接线的简易别法
三相三线电度表正确接线的简易别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。
在三相三线系统中，如果B 相接地，则这两种非标准接线方式就可能漏计电度。
比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。
为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
三相三线电表接线功率查对表
UIcos(120+ψ )负UIcos(120-ψ )可正可负 -√3/2UICOSψ 负 √3ctgψ 反转 反转
UIcos(30+ψ )可正可负 UIcos(150+ψ )负 UIcos(Nψ 负 UIcos(60-ψ )正 UIcos(60+ψ )可正可负 √3/2UICOSψ 正 -√3UISINψ 负
UIcos(150+ψ )负 -√3UICOSψ 负 UIcos(120+ψ )负 UIcos(60+ψ )可正可负
注：1）电能表三相三线接法适用于高压三相平衡负载，认为各相线电压U相等，电流I相等； 2）表中ψ 为相位角，通常为0-90度的锐角；
三相三相电能表接线功率查对表
电流相序 种类 一元件二元件 正确接线 (1) 1 (2) 电流 元件 (3) 接错 (4) (5) 2 电流 (6) 极性 接反 (7) IA IC -IC IC -IC -IA IA -IA IC IA -IA -IA IA IC -IC -IC UIcos(90-ψ )正 UIcos(90+ψ )负 UIcos(90-ψ )正 UIcos(90+ψ )负 UIcos(150-ψ )可正可 负 UIcos(90+ψ )负 UIcos(90-ψ )正 UIcos(90-ψ )正 UIcos(90+ψ )负 UIcos(30-ψ )正 P1 P2 P总=P1+P2 √3UICOSψ 正 0 0 2UISINψ 正 -2UISINψ 负 UISINψ 正 -UICOSψ 负 UICOSψ 正 -UICOSψ 负 UICOSψ 正 Q1 Q2 Q总=Q1+Q2 √3UISINψ 正 不考虑 不考虑 -2UICOSψ 负 2UICOSψ 正 √3/2ctgψ 反转 反转 正转 反转 正转 反转 实际有功功率 实际无功功率 有功走字 方向及更 正系数 无功走 字方向 及更正 系数
三相三线电度表正确接线的简易判别法(精)
三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1元件 1采用线电压 U BC和相电流 ib , 元件 2采用线电压 UAC 和相电流 iA , 这种接线方式的瞬间功率表达式为 P=UBC ib+UACiA; (2元件 1采用线电压 U C A 和相电流 ic , 元件 2采用线电压 U B A 和相电流 ib , 这种接线方式的瞬间功率表达式为P=UC Aic+UBAib。
在三相三线系统中, 如果 B 相接地,则这两种非标准接线方式就可能漏计电度。
比如:高压两线一地输电方式或低压三相三线供电方式, B 相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必然漏计电度, 因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种 (如图 1 ,错误接线却有许多种。
为了迅速地判别电能表接线是否正确,可采用下述简易方法: (1首先对任何正转的电能表, 如果原电能表接线正确, 通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。
因为原电能表接线如果正确,对调任意两根电压进线后,其功率计算如下:①对调 A 、 B 两相电压 (矢量图如图 2a 所示其功率为:P1=UBAIAcos(150-φA=-UIcos(30+φP2=UCAICcos(30+φC=UIcos(30+φP=P1+P2=0②对调 B 、 C 两相电压 (矢量图如图 2b 所示 ,其功率为:P1=UACIAcos(30-φA=UIcos(30-φP2=UBCICcos(150+φC=-UIcos(30-φP=P1+P2=0③对调 A 、 C 两相电压 (矢量图如图 2c 所示 ,其功率为:P1=UCBIAcos(90+φA=-UIcos(90-φP2=UABICcos(90-φC=UIcos(90-φP=P1+P2=0三次对调电压进线后,从电能表的功率计算说明,如果原接线正确,在对调电压进线后都应停转 (或有微动。
三相三线两元件电能表48种接线功率对1.docx
三相三线两元件电能表 48种接线功率对照通过电流为I A , U AB 与I A 的夹角为 『1=30 ° 0；第II 元件所加为U CB ,通过电流为I C , U CB 与I C 的夹 角为『11=30 °『所以可列出如下计量有功功率表达式。
第I 元件计量功率为：P 'l =U AB I A cos 『|=UI COS (30 +『第II 元件计量功率为：P'll=U CB |c cos 『||= ui cos (30 -『电能表计量出的功率为：P = P '1+ P'll= UI cos (30 °『+ UI cos (30 °『 =UI (于cos ：「-2sin J (于cos :弓sin ) 八 3UI cos;：解：此接线的相量图，如图1 — 1 (b )所示。
从相量图 1 — 1( b )可看出，电能表第 I 元件所加电压为U ABU B解：此接线的相量图，如图 1 — 2 (b )所示。
从相量图1— 2 (b )可看出，电能表第I 元件所加电压为U AB 通过电流为I C , U AB 与I C 的夹角为『1=90 ° 0；第II 元件所加为U CB ,通过电流为I A , U CB 与I A 的夹 角为『11=90 所以可列出如下计量有功功率表达式。
第I 元件计量功率为：P'|=U AB |A COS (|/|=UI COS (90 -妨第II 元件计量功率为：P1|=U CB |C COS『||= UI COS (90 +『电能表计量出的功率为：P = P 1 + P'II= UI COS (90 ° 0)+ UI COS (90 °『 = Ulsin 如 Ulsin 『 =0实际三相负荷所消耗的有功功率为P"i nnnn£-T-T 【][]1 —2用户计费电能表JK2K iK i(a ).接线图K 2U BP= . 3 Ulcon 0 电能表计量出的功率为0,电能表不转，应按P^. 3 Ulcon『计量功率。
三相三线两元件电能表48种接线功率对3
三相三线两元件电能表48种接线功率对照解：此接线的相量图，如图3—1（b ）所示。
从相量图3—1（b ）可看出，电能表第I 元件所加电压为BC U •通过电流为A I •，BC U•与A I •的夹角为φ′I=90°-φ；第II 元件所加为AC U •，通过电流为C I •，AC U •与C I •的夹角为φ′II=150°-φ，所以可列出如下计量有功功率表达式。
第I 元件计量功率为：P ′I =U BC I A cos φ′I=UI cos (90°-φ)第II 元件计量功率为：P ′II=U AC I C cos φ′II=UI cos (150°-φ)电能表计量出的功率为：P ′= P ′I+ P ′II= UI cos (90°-φ)+ UI cos (150°-φ)=UI )sin cos (sin 2123ϕϕϕ+-UI =UI (ϕϕsin cos 2323+-) 实际三相负荷所消耗的有功功率为P=3UIcos φ电能表计量出的功率为UI (ϕϕsin cos -2323+)，应按εP =1-)sin cos -(cos 333ϕϕϕ+UI UI = 13332---ϕtg =1312---ϕtg =1132--ϕtg 计量功率。
•BC U（a ）.接线图解：此接线的相量图，如图3—2（b ）所示。
从相量图3—2（b ）可看出，电能表第I 元件所加电压为BCU •通过电流为C I •，BC U•与C I •的夹角为φ′I=150°+φ；第II 元件所加为AC U •，通过电流为A I •，AC U •与AI •的夹角为φ′II=30°-φ，所以可列出如下计量有功功率表达式。
第I 元件计量功率为：P ′I =U BC I A cos φ′I=UI cos (150°+φ)第II 元件计量功率为：P ′II=U AC I C cos φ′II=UI cos (30°-φ)电能表计量出的功率为：P ′= P ′I+ P ′II= UI cos (150°+φ)+ UI cos (30°-φ)= -UI cos (30°-φ)+ UI cos (30°-φ)=0实际三相负荷所消耗的有功功率为 P=3UIcos φ电能表计量出的功率为0，电能表不转，应按P=3UIcos φ计量功率。
计量竞赛选拔试题
计量竞赛选拔试题选择题集1. 穿过感应式电能表圆盘的电压磁通称为 B. 电压工作磁通。
2. 1只2.0级电能表的检定证书上某一负载时的误差数据为1.4%，那么它的实测数据应在范围之内。
A. 1.31%~1.49%B. 1.30%~1.49%C. 1.35%~1.50%D. 1.30%~1.50%答案：A3. 测定电能表基本误差时，负载电流应按的顺序，且应在每一负载电流下待转速达到稳定后进行。
A. 逐次增大B. 任意C. 逐次减小D. 选择负载点答案：C4. 测量结果减去约定真值就是。
A. 绝对误差B. 相对误差C. 测量误差D. 相对引用误差答案：A5. 0.2级电能表检定装置，标准电压、电流互感器的准确度等级应不低于级。
A. 0.02B. 0.05C. 0.03D. 0.2答案：A6. 当单相电能表相线和零线互换接线时，用户采用一相一地的方法用电时，电能表将。
A. 正确计量B. 少计电量C. 多计电量D. 不计电量答案：D7. 电能表的轻载调整装置。
A. 是由铁磁材料制成，其作用是分裂电压磁通，产生附加力矩B. 是由导电材料制成，其作用是使电压非工作磁通磁路损耗不等的两部分磁通作用产生补偿力矩C. 选用导磁或导电材料均可D.可选用任何材料答案：C8. 在计算电能表的标准偏差估计值时应，再判断结果是否合格。
A. 先化整测得的相对误差值γi ，再计算标准偏差估计值S，最后再化整S值B. 不必化整γi ，直接计算S值，然后再化整S值C. 先化整γi，再计算S值，不必化整S值D. 无需化整，直接计算求得S值答案：A9. 单相电压互感器2只V，v接，接AB相的1只互感器二次极性接反，则二次侧3个线电压为。
A. 100V，100V，100VB. 100V，100V，173VC. 100V，173V，173VD. 1 00V，100/ V，100/ V33答案：B10.三相三线两元件有功电能表抽去中相电压时表。
三相三线制电能表错误接线分析及电量纠正
三相三线制电能表错误接线分析及电量纠正摘要：在电能表的使用过程中，确保接线不发生错误是实现电能表正确计量的前提条件。
本文对电能表的三种接线方式进行了简要阐述，说明了三相三线制电能表错误接线判断原理，分析了三相三线制电能表的常见接线错误，并对错误接线的电量进行了纠正，供相关工作人员参考借鉴。
关键词：电能表；三相三线制；错误接线；电量纠正引言电能表的计量精度主要取决于两个因素，其一是电能表自身的计量偏差，偏差越小则电能表的精度越大，反之亦然；其二是电能表在使用过程中的线路连接是否正确，线路连接正确，则电能表计量正常，反之则会出现较大的数值偏差。
由于技术的不断革新，电能表自身的精度不断提升，计量误差基本可以忽略，目前出现的电能表计量不准确的情况多由错误接线引起。
因此，对于电能表错误接线的分析及电量纠正对电能表的使用至关重要。
1 电能表接线方式概述电能表的接线具有三种不同的方式，分别是：三相三线制接线方式、三相四线制接线方式以及单相接线方式。
单相结线的操作最为简单，接线中出现的错误比较容易发现；三相四线制的接线方式从原理上看与单项接线方式相同，接线操作也相对简单；三相三线制的接线方式属于二元件电能表接线，在实际测量中应用得最为广泛，但接线方式最为复杂，接线错误不容易发现。
如图一所示为三相三线电能表的接线原理图和相量图[1]。
图一三相三线电能表的接线原理图和相量图2 三相三线制电能表错误接线判断原理三相三线制接线的电能表中存在Ua、Ub、Uc三相电，对应着6种不同的接线方式，综合接线时出现的电压互感器极性错误连接的问题，可能出现的电能表线路错接情况有20种以上。
由于接线错误的种类纷繁复杂，给错误接线的判断工作带来了较大的难度[2]。
在出现电能表接线错误时，可以通过测量电压的方式判断PT极性是否出现反接；通过测量电流的方式判断CT极性是否出现反接；通过侧量功率和相角的方式得出电流与电压之间的夹角，并计算出cos的值，确定电压与电流的矢量相别后，分别计算不同元件的电流与电压的矢量相别，判断出现错误接线的原因。
三相三线电能表有功计量功率分析
三相三线电能表有功计量功率分析摘要：在计量装置接线过程中由于互感器相序、极性的错误导致电能表的误接线，因而造成电能计量的不准确。
本文通过对各种接线方式形成各有功计量元件的计量结果进行分析，并与标准接线进行比较，从而找出其中规律，从而简化现场误接线判断及计算过程，使其判断过程变得更为简单结果更加准确。
关键词：三相三线电能表；接线；有功功率变化规律；应用电能计量装置是电力商品交易中的“一杆秤”，它的准确与否直接涉及到供用电双方的经济利益。
同时供电企业将计量管理，列为线损率管理的先决条件。
由于一般10kV 及以上的高压系统均采用三相三线的供电方式，所以高压系统大多采用三相两元件电能表计量电能。
三相三线电能表的接线并不复杂，但由于疏忽，特别是附有电压互感器与电流互感器的电能表，错接的机会较多。
三相三线电能表错接线时会产生许多怪现象：有的不转，有的反转，有的随负载功率因数角的变化有时正转，有时反转，有的虽然正转，但计量出的电量数与实际不相符。
目前对于已安装的计量装置进行接线方式判断，通常是采用相位伏安仪进行测量。
电压的相序以及电流的相别可以通过测量电压值、相序夹角和电流间的夹角，再通过电流的相随性进行判别。
但是功率表达式则需要通过向量图进行查找分析才能得出。
其查找和化简过程较为繁复，易出错。
本文着重通过对各种接线方式对计量元件功率夹角的影响进行统计分析，找出其中存在的规律，使其判断过程变得更为简单准确。
在电压互感器一次接线正确的情况下，不考虑出现B 相电流和短线的情况，共有48 种接线方式。
其中有2 种接线可以正确计量，有12 种接线不转。
假设三相电压及负荷平衡对称，即有如下关系：UA=UB=UC=Uφ，IA=IB=IC=I，φa=φb=φc=φ，正确的接法为有功电能表第一元件接入UabIa，第二元件接入UcbIc。
第一元件有功功率为P1=UIcos(30+φ)，第二元件有功功率为P2=UIcos(30-φ)。
三相三线、三相四线电能表接线方式下的计量分析及措施
三相三线、三相四线电能表接线方式下的计量分析及措施摘要：分析了三相三线电能表的有功功率、三相四线电能表的有功功率及三相三线与三相四线电能表两者之间的计量误差，为各种回路正确采用计量电能表提供了依据；并针对减少计量误差提出几点措施。
关键词：中性点；三相三线；三相四线；有功功率；计量误差前言：电能表作为衡量电能的计量仪器，其技术性要求很高，既要求精确、更要求稳定，并保证长期可靠运行，并且随着我国电力市场的逐步建立和完善，电力系统越来越复杂，作为电力系统重要组成部分的电能表受到了越来越多的关注。
在工业用户的电力系统中，电能表从性能上要满足恶劣的工作环境，电压高、电流大、负荷重等条件。
然而，电能计量综合误差过大是电能计量存在的一个关键问题，它直接影响着公司的经济利益。
因此，努力提高电能计量的综合准确水平，是一项刻不容缓的重要任务。
本文通过对三相三线和三相四线电能表接线的分析，并提出几点措施希望对减小计量电能误差有所帮助。
一、三相三线、三相四线电能表适用范围一般来讲，电能表的接线方式应与电力系统的中性点接地方式相适应。
电力系统的中性点究竟采用何种接地方式，要根据整个电力系统的技术参数确定。
一般将中性点接地方式分为中性点绝缘系统和非中性点绝缘系统两种方式。
通常情况下，110 kV及以上的电力系统均为非中性点绝缘系统，电能表应采用三相四线接线方式。
3kV至66kV系统多为中性点绝缘系统，电能表应采用三相三线接线方式。
那么，在非中性点绝缘系统中采用三相三线电能表会有何影响，能否准确计量？在中性点绝缘系统中采用三相四线电能表会有何影响，是否能准确计量？首先应了解三相三线、三相四线电能表的计量原理。
二、三相三线电能表的有功功率三相三线制只有三根相线，电能表中有两个计量元件，在一定程度上节约了成本，一旦出现二相负载不平衡的情况，就会导致测量不准确。
大写字母A、B、C代表电压的一次侧，小写字母a、b、c代表电压的二次侧，两个电压互感器TV1、TV2的一次侧与二次侧构成V/V型接线，a、b相之间的相电压构成了第一元件的线电压Uab， c、b相之间的相电压构成了第二元件的线电压Ucb，TA1和TA2分别是第一元件和第二元件的电流互感器，Ia、Ic分别为第一元件和第二元件的相电流。
三相三线有功电能表常见错误接线分析
三相三线有功电能表常见错误接线分析作者：张静来源：《中国高新技术企业》2016年第04期摘要：电能计量装置的计量准确与否直接关系到供用电双方的经济利益，影响电力企业电费的及时回收，因此预防和避免电能表故障及差错成为电能计量工作的重要内容。
文章通过分析电能表的电压、电流相量图，计算功率表达式及更正系数的方法，分析了典型的错误接线情况，并介绍了退补电量的计算方法，然后提出了错误接线的防范对策。
关键词：三相三线有功电能表;相量图;错误接线;电量追补;电能计量装置文献标识码：A中图分类号：TM933 文章编号：1009-2374（2016）04-0133-03 DOI：10.13535/ki.11-4406/n.2016.04.067电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。
在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。
在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。
错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。
因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。
1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。
单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。
因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。
1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。
三相三线电能表正确接线
三相三线电能表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。
在三相三线系统中，如果B相接地，则这两种非标准接线方式就可能漏计电度。
比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。
为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150°-φA)=-UIcos(30°+φ)P2=UCAICcos(30°+φC)=UIcos(30°+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30°-φA)=UIcos(30°-φ)P2=UBCICcos(150°+φC)=-UIcos(30°-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90°+φA)=-UIcos(90°-φ)P2=UABICcos(90°-φC)=UIcos(90°-φ)P=P1+P2=0三次对调电压进线后，从电能表的功率计算说明，如果原接线正确，在对调电压进线后都应停转(或有微动)。
电能表错接线的主要表现
电能表错接线的主要表现一、引言电能表错接线的主要表现为: 电能表反转、不转、转速变慢等情况。
由于电能表计量装置是由电能表、互感器、二次回路等多种元件构成，因此，电能表的错误计量及其更正也呈多样性变化。
为公平、公正、合理计量电能，及时、快捷、正确诊断错误接线及采取有效的防范措施，是摆在供电企业员工面前的重要课题，是提高供电企业形象和减少电量丢失的有效途径。
笔者结合装表接电和电能计量装置的运行检查实践，浅谈电能表比较典型的错误接线及防止措施，以供同行参考。
二、电能计量装置常见错误接线1、单相有功电能表的错误接线当直接接入式单相电能表装表时，误将进电能表的火线与零线接反了，零线从电能表引出后处在开断状态，而负载跨接在火线和地线之间，如图1所示，用电依然正常，因电能表电流线圈无电流通过而不转。
当电压小钩断开或接触不良造成开路时，其接线如图2所示，此时电能表的测量功率P=(0)×I cosΦ=0，电能表不转。
当电流互感器二次测开路时，电能表电流线圈无电流通过，电能表测量的功率P=U(0)cosΦ=0，电能表不转。
同样，电流互感器二次侧短路时，因无电流通过电流线圈，电能表也会不转。
当电流互感器二次侧极性接反时，电能表测量的功率P'=-UIcosΦ电能表反转，其接线如图3所示。
2、三相三线两元件电能表错误接线当电压线A、B相电压对调; B、C相电压对调; A、C相电压对调时，对调后计量值P'均为零，电能表不转。
3、三相三元件电能表的错误接线当有任一只电流线或CT极性接反时，接反相测量的有功功率为负值，其更正系数电能表变慢。
当有两相电流线或CT极性接反时，接反两相的测量值为负值，更正系数电能表反转。
当三相电流线或CT极性接反时，电能表反转，K=-1。
当电流回路一相开路时，电能表仅计量两相电量; 二相开路时，仅计量一相电量; 三相开路时，电能表停转。
同样，电流回路出现一相、两相、三相短路时，电能表计量值同上。
二元件电能表计量三相三线有功电能的原理
屯忌电能计量主持•朱宁NONGCUN DIANGONG 工河：不 丁二元件电能表计量(233600)国网安徽涡阳县供电公司 张永建 娄延旭 康慈云在中性点非直接接地的35 kV 及以下高压供电系 统中，计量装置的接线方式绝大多数为三相三线制，广 泛采用一只三相二元件电能表来计量电能。
有人感到 不可思议，甚至怀疑计量方式的科学性。
在搞清楚三 相三线有功功率计算公式的来龙去脉后，疑惑便将云开雾散。
1 分析过程三相三线制有功电能表接线图如图1所示。
相应 电压、电流相量图如图2所示。
第一元件的电流线圈串接在U 相 上，电压线圈跨接在U, V 两相上。
第二元件的电流线 圈串接在W 相上， 电压线圈跨接在w,v 两相上。
此时，第一元 件测得的功率为巴= 〃uv/ucos(30°+<p) (1)第二元件测得的功率P 2= U vv l v cos (30°-<p ) (2)由于三相电路对称，各线电压、线电流的有效值相 等，因此总功率为P=P ]+P 2= LVcos ( 30。
+° )+U/cos ( 30。
-° )=\^3 UIcoscp ( 3)由此可见，该电能表测量的总功率为三相电路的功率。
将某个时间段电能表计量的数值乘以电流互感器 的变流比，再乘以电压互感器的变压比，即可得到该段 时间电路上所消耗的电能。
2错误接线及后果(1 )接线时把第一元件接成f v , "wv ,第二元件接成 /w ，〃w 。
测得的功率为0,电能表不转。
(2) 接线时把第一元件接成/L , u vv ，第二元件接成 /w ，〃uv ，相量图与计算均省略。
般情况下，0。
<9< 60°,0.5<cos(60°-<p) < 1。
测得的功率小于0,电能表 反转。
(3) 接线时把第一元件接成-4，f/uv ,第二元件接成Av ，〃wv 。
