Verilog语言基础知识

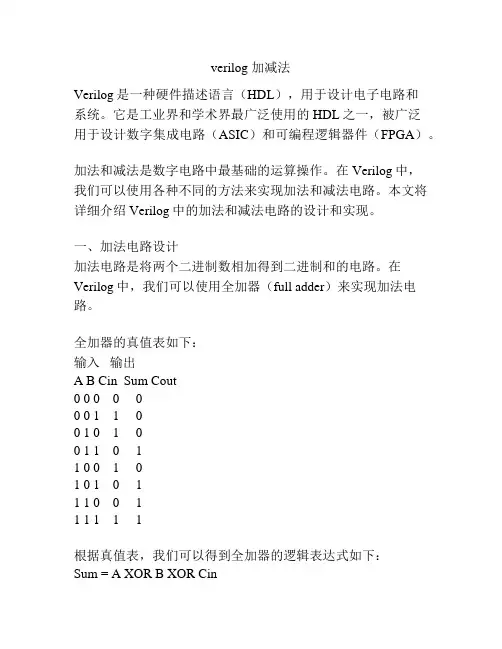

verilog 加减法
verilog 加减法Verilog是一种硬件描述语言（HDL），用于设计电子电路和系统。
它是工业界和学术界最广泛使用的HDL之一，被广泛用于设计数字集成电路（ASIC）和可编程逻辑器件（FPGA）。
加法和减法是数字电路中最基础的运算操作。
在Verilog中，我们可以使用各种不同的方法来实现加法和减法电路。
本文将详细介绍Verilog中的加法和减法电路的设计和实现。
一、加法电路设计加法电路是将两个二进制数相加得到二进制和的电路。
在Verilog中，我们可以使用全加器（full adder）来实现加法电路。
全加器的真值表如下：输入输出A B Cin Sum Cout0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 1根据真值表，我们可以得到全加器的逻辑表达式如下：Sum = A XOR B XOR CinCout = (A AND B) OR (Cin AND (A XOR B))下面是一个使用全加器实现的4位加法电路的Verilog代码示例：```verilogmodule adder4(input [3:0] A,input [3:0] B,input Cin,output [3:0] Sum,output Cout);wire c1, c2, c3;full_adder fa0(A[0], B[0], Cin, Sum[0], c1);full_adder fa1(A[1], B[1], c1, Sum[1], c2);full_adder fa2(A[2], B[2], c2, Sum[2], c3);full_adder fa3(A[3], B[3], c3, Sum[3], Cout);endmodulemodule full_adder(input A,input B,input Cin,output Sum,output Cout);assign Sum = A ^ B ^ Cin;assign Cout = (A & B) | (Cin & (A ^ B));endmodule```上述代码中，我们定义了一个4位加法电路"adder4"，它有两个4位输入A和B，一个输入Cin和一个4位输出Sum和一个输出Cout。
vivado工具与verilog语言的使用实验总结
vivado工具与verilog语言的使用实验总结文章标题：深入探讨vivado工具与verilog语言的使用实验总结导言：在数字电路设计与实现的过程中，vivado工具与verilog语言的使用至关重要。
通过一系列的实验，我们能够全面地了解这两者在数字电路设计中的应用，并掌握它们的使用技巧。
本文将以从简到繁、由浅入深的方式，深入探讨vivado工具与verilog语言的使用实验总结，帮助读者全面理解这一主题。
一、vivado工具的基本介绍在数字电路设计中，vivado工具是一款由Xilinx公司推出的集成化开发环境。
它拥有丰富的功能和强大的性能，能够帮助设计者完成从设计到验证的全流程。
在实验中，我们首先对vivado工具的基本操作进行了学习，包括创建工程、添加设计文件、进行综合与实现等一系列步骤。
通过实践，我们能更加熟练地运用vivado工具进行数字电路设计。
二、verilog语言的基础知识verilog语言是一种硬件描述语言，广泛应用于数字电路的设计与验证。
在实验中，我们深入学习了verilog语言的基础知识，包括模块化的设计思想、信号的赋值与传输、行为级建模和结构级建模等内容。
通过对verilog语言的学习，我们能够更好地理解数字电路的工作原理，提高设计的效率和准确性。
三、vivado工具与verilog语言的综合应用在实验的进阶阶段，我们将vivado工具与verilog语言相结合，进行了一系列的综合应用实验。
通过实际的案例学习，我们掌握了如何利用vivado工具进行综合、仿真和验证，并通过verilog语言实现各种功能模块。
这些实验不仅加深了我们对vivado工具和verilog语言的理解，同时也提高了我们的综合应用能力。
总结与回顾：通过以上的实验学习，我们对vivado工具与verilog语言的使用有了更深入的了解。
vivado工具作为一款集成化开发环境，能够为数字电路设计者提供全方位的支持；而verilog语言则作为一种硬件描述语言，能够帮助设计者更加灵活地进行数字电路设计与验证。
Verilog中的运算符及其相关基础知识
Verilog中的运算符及其相关基础知识⼀、基本运算符1.算术运算符：加（+）减（ -）乘（*）除（/）取模（%）求幂（**）。
（1）%是取模运算符：a % b 按照a 和 b中的长度长的补齐。
两个参数都为有符号数结果为有符号数，否则为⽆符号数；（2）**是求幂运算符：a**b表⽰a的b次⽅，即a表⽰底数，b表⽰指数；（3）除法只能取整数；2.关系运算符：⼤于（>）⼩于（<）⼩于等于（<=）⼤于等于（>=）⽐较表达式的逻辑是否相等（==）⽐较表达式的逻辑是否不相等（!=）按位⽐较表达式的逻辑是否相等（===）按位⽐较表达式的逻辑是否不相等（!==）3.逻辑运算符：逻辑⾮（！）逻辑与（&&）逻辑或（||）4.位运算符：按位⾮（~）按位与（&）按位或（|）异或（^）同或（~^）（1）异或（^）举例：0+0=0 1+0=1 1+1=0（2）同或（~^）举例：0+0=1 1+0=0 1+1=15.归约运算符：归约与（&）归约与⾮（~&）归约或（|）归约或⾮（~|）归约异或（~^）注意：归约运算符的操作数只有⼀个，并只产⽣⼀位结果：举例a=0101，则&a=0（a中的所有位进⾏与操作）； |a=1（a中的所有位进⾏或操作）；6.条件操作符(C语⾔中的三⽬运算符)：a ? b :c 该式中a为条件表达式，b和c为待选的执⾏表达式：如果a为真，则选择执⾏b，否则执⾏c；7.移位运算符：逻辑左移（<<）逻辑右移（>>）算术左移（<<<）算术右移（>>>）（1）逻辑左移和算术左移相同，都是在最低位补0，忽略操作数的符号；（2）逻辑右移在最⾼位补0，忽略操作数的符号；算术右移对于有符号数，⾼位补充值和符号位相同，对于⽆符号数，⾼位补0；8.拼接运算符：{a,b} 把位于⼤括号“{ }”中的两个及以上⽤“,”分隔的⼩表达式连接在⼀起，形成⼀个⼤表达式9.赋值运算符：阻塞型（=）：常⽤于组合逻辑电路和时序逻辑电路⾮阻塞型（<=）：常⽤于时序逻辑电路注意：同⼀module中不能同时出现这两种赋值运算符；10.特殊运算符：（1）a+:b为⽚选，即从a开始到a+b的位（举例：reg q [2+:5]类似于reg q [6:2]）⼆、运算符的优先级：三、逻辑符号和逻辑图形符号四、基础知识1.电平状态：⾼电平（1）低电平（0）未知电平（X）⾼阻态（Z）（1）⾼阻态是⼀个数字电路⾥常见的术语，指的是电路的⼀种输出状态，既不是⾼电平也不是低电平，如果⾼阻态再输⼊下⼀级电路的话，对下级电路⽆任何影响，和没接⼀样，如果⽤万⽤表测的话有可能是⾼电平也有可能是低电平，随它后⾯接的东西定的.2.进制：⼆进制（b）⼋进制（o）⼗进制（d）⼗六进制（h）举例：4’hf：表⽰4位⼗六进制的f，即1111. 4‘b1010：表⽰4位⼆进制的1010，即1010.3.独热码：One-Hot编码，⼜称为⼀位有效编码，主要是采⽤n位状态寄存器来n个状态进⾏编码，每个状态都由他独⽴的寄存器位，并且在任意时候只有⼀位有效。
Verilog语言基础知识
在Verilog HDL中，用parameter来定义常量，即用parameter来定义一个标志符，代表一个常量，称为符号常量。其定义格式如下:
parameter 参数名1=表达式，参数名2=表达式，参数名3=表达式……;
例如:
parameter sel=8，code=8'ha3;
//分别定义参数sel为常数8(十进制)，参数code为常数a3(十六进制)
Verilog HDL中共有19种数据类型。数据类型是用来表示数字电路中的数据存储和传送单元的。在此介绍4个最基本的数据类型:integer型、parameter型、reg型和wire型。
Verilog HDL中也有常量和变量之分，他们分属以上这些类型。
6.2.1 常量
在程序运行过程中，其值不能被改变的量称为常量。
assign {cout,sum}=ina+inb+cin;//全加
endmodule
【例6.2】一个8位计数器的Verilog HDL源代码
module counter8(out,cout,data,load,cin,clk);
output[7:0]out;
output cout;
input[7:0] data;
6.1.2 Verilog HDL模块的结构
Verilog HDL的基本设计单元是"模块(block)"。一个模块是由两部分组成的，一部分描述接口;另一部分描述逻辑功能，即定义输入是如何影响输出的。下面举例说明，图6.1示出了一个"与-或-非"门电路。
图6.1"与-或-非"电路
该电路表示的逻辑函数可以写为:
6.2.2 变量

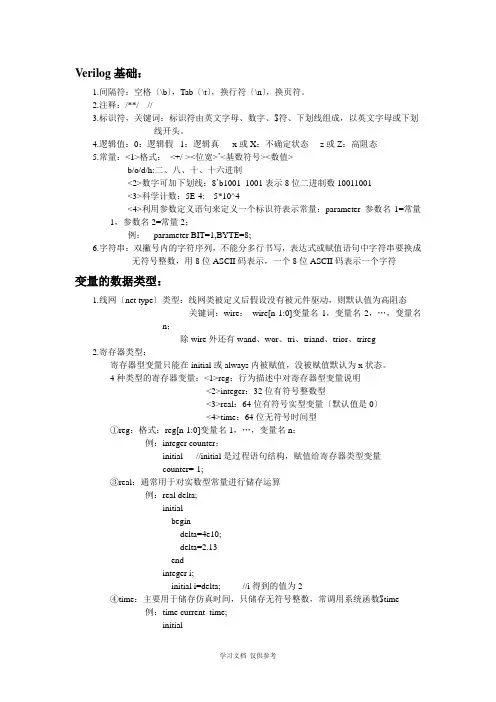

Verilog所有知识点
Verilog基础：1.间隔符：空格〔\b〕，Tab〔\t〕，换行符〔\n〕，换页符。
2.注释：/**/ //3.标识符，关键词：标识符由英文字母、数字、$符、下划线组成，以英文字母或下划线开头。
4.逻辑值：0：逻辑假1：逻辑真x或X：不确定状态z或Z：高阻态5.常量：<1>格式：<+/-><位宽>’<基数符号><数值>b/o/d/h:二、八、十、十六进制<2>数字可加下划线：8’b1001_1001表示8位二进制数10011001<3>科学计数：5E-4: 5*10^4<4>利用参数定义语句来定义一个标识符表示常量：parameter 参数名1=常量1，参数名2=常量2；例：parameter BIT=1,BYTE=8;6.字符串：双撇号内的字符序列，不能分多行书写，表达式或赋值语句中字符串要换成无符号整数，用8位ASCII码表示，一个8位ASCII码表示一个字符变量的数据类型：1.线网〔net type〕类型：线网类被定义后假设没有被元件驱动，则默认值为高阻态关键词：wire：wire[n-1:0]变量名1，变量名2，…，变量名n；除wire外还有wand、wor、tri、triand、trior、trireg2.寄存器类型：寄存器型变量只能在initial或always内被赋值，没被赋值默认为x状态。
4种类型的寄存器变量：<1>reg：行为描述中对寄存器型变量说明<2>integer：32位有符号整数型<3>real：64位有符号实型变量〔默认值是0〕<4>time：64位无符号时间型①reg：格式：reg[n-1:0]变量名1，…，变量名n；例：integer counter；initial //initial是过程语句结构，赋值给寄存器类型变量counter=-1;③real：通常用于对实数型常量进行储存运算例：real delta;initialbegindelta=4e10;delta=2.13endinteger i;initial i=delta; //i得到的值为2④time：主要用于储存仿真时间，只储存无符号整数，常调用系统函数$time例：time current_time;initialcurrent_time=$time;Verilog 基本结构module 模块名〔端口名1，端口名2，…〕端口类型说明〔input，output，inout〕//inout是双向端口参数定义；//将常量用符号常量代替，非必须结构数据类型定义〔wire，reg等〕实例化底层模块和基本门级元件；连续赋值语句〔assign〕；过程块结构〔initial和always〕；行为描述语句；endmodule描述方式：①结构描述方式：调用其他已定义好的底层模块对整个电路进行描述，或直接调用基本门级元件描述。

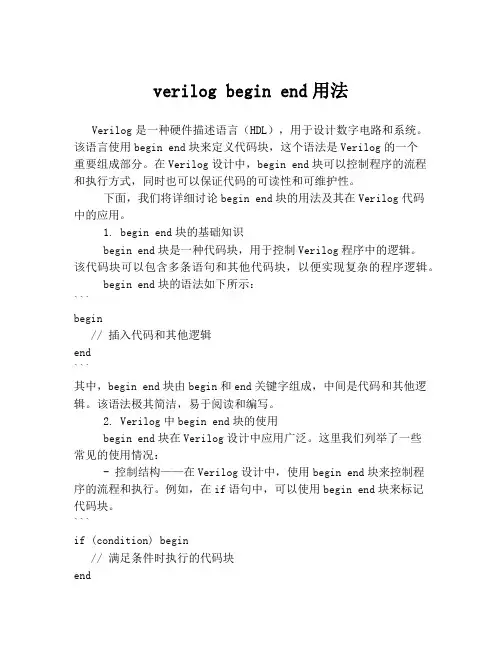

verilog begin end用法
verilog begin end用法Verilog是一种硬件描述语言（HDL），用于设计数字电路和系统。
该语言使用begin end块来定义代码块，这个语法是Verilog的一个重要组成部分。
在Verilog设计中，begin end块可以控制程序的流程和执行方式，同时也可以保证代码的可读性和可维护性。
下面，我们将详细讨论begin end块的用法及其在Verilog代码中的应用。
1. begin end块的基础知识begin end块是一种代码块，用于控制Verilog程序中的逻辑。
该代码块可以包含多条语句和其他代码块，以便实现复杂的程序逻辑。
begin end块的语法如下所示：```begin// 插入代码和其他逻辑end```其中，begin end块由begin和end关键字组成，中间是代码和其他逻辑。
该语法极其简洁，易于阅读和编写。
2. Verilog中begin end块的使用begin end块在Verilog设计中应用广泛。
这里我们列举了一些常见的使用情况：- 控制结构——在Verilog设计中，使用begin end块来控制程序的流程和执行。
例如，在if语句中，可以使用begin end块来标记代码块。
```if (condition) begin// 满足条件时执行的代码块end```- 循环结构——在Verilog设计中，使用begin end块来实现循环结构。
例如，以下代码使用for循环和begin end块实现了从0到9的加法：```for (i = 0; i < 10; i = i+1) beginsum = sum + i;end```- 块级别视图——begin end块在Verilog设计中还用于定义块级别视图。
块级别视图是设计中的一种抽象，用于组织和管理设计中的模块和其他代码块。
```module example (input a, output b);// 插入代码和其他逻辑always @(posedge clk) begin// 块级别视图代码块endendmodule```3. begin end块的注意事项在使用begin end块时，需要注意以下几点：- begin end块必须完全嵌套——begin end块必须完全嵌套，即内部的begin end块必须在外部的begin end块中。
veriloga中branch 用法 -回复
veriloga中branch 用法-回复注意：veriloga是一种硬件描述语言（HDL），用于仿真和设计集成电路。
主题：veriloga中branch 用法引言：Verilog-A 是一种功能强大的硬件描述语言，被广泛用于设计、仿真和验证集成电路。
在Verilog-A 中，branch 语句是一种特殊结构，用于改变程序执行流程。
在本篇文章中，我将详细介绍branch 的用法，并逐步解释其功能。
第一部分：Verilog-A 的基础知识在深入研究branch 之前，我们需要理解Verilog-A 的基础知识。
Verilog-A 是一种基于事件驱动原理的硬件描述语言，通过模拟真实物理系统和集成电路的行为来验证和优化设计。
它具有丰富的模型库，可以用于描述各种电路元件和系统。
第二部分：branch 的概述在Verilog-A 中，branch 是一种有条件的控制语句，用于改变程序执行的流程。
根据所给定的条件，branch 语句可以使程序执行跳转到特定的代码块中，从而实现不同的功能或逻辑。
branch 语句用于根据不同的情况执行相应的操作，这在模拟复杂的电路和系统时非常有用。
第三部分：branch 语句的语法在Verilog-A 中，branch 语句可以使用if-else 结构来实现。
其基本语法如下：if (condition) begin如果条件为真，则执行这个代码块中的语句endelse begin如果条件为假，则执行这个代码块中的语句end在上面的语法示例中，condition 是一个布尔表达式，用于判断执行哪个代码块。
如果condition 为真，则执行if 代码块中的语句，否则执行else 代码块中的语句。
第四部分：branch 语句的应用示例为了更好地理解和应用branch 语句，我们举一个简单的例子。
假设我们要设计一个电路，根据输入信号的数值选择不同的操作。
我们可以使用branch 来实现这个功能。
简单的数字时钟(verilog设计)
设计目标与要求
设计一个简单的数字 时钟，能够显示时、 分、秒。
时钟应具有可靠性、 稳定性和可扩展性。
要求使用Verilog语 言实现，并能够在 FPGA或ASIC上实现。
设计思路及流程
• 设计思路：采用模块化设计方法，将数字时钟划分为不同的模 块，如计数器模块、显示模块等。每个模块负责实现特定的功 能，并通过接口与其他模块进行通信。
设计思路及流程
设计流程 1. 确定设计需求和目标。 2. 制定设计方案和计划。
设计思路及流程
3. 编写Verilog代码，实现各个模块的功能。 5. 根据测试结果进行调试和优化。
未来改进方向探讨
提高计时精度
通过改进算法或采用更高 性能的硬件平台，提高数
字时钟的计时精度。
降低资源占用
优化代码结构，减少不 必要的资源占用，提高 时钟系统的运行效率。
增加实用功能
拓展应用领域
考虑增加闹钟、定时器 等实用功能，使数字时 钟更加符合用户需求。
探索将数字时钟应用于 更多领域，如智能家居、
数据类型与运算符
Verilog中的数据类型包括
整型、实型、时间型、数组、结构体等。
Verilog中的运算符包括
算术运算符、关系运算符、逻辑运算符、位运算符等。
顺序语句与并行语句
Verilog中的顺序语句包括
赋值语句、条件语句、循环语句等，用于描述电路的时序行为。
Verilog中的并行语句包括
模块实例化、连续赋值语句、门级电路描述等，用于描述电路的并行行为。
verilog运算符号
verilog运算符号
Verilog是一种硬件描述语言，用于模拟和描述数字电路和系统。
Verilog中的运算符按照功能可以分为几类：
1. 算术运算符：这些运算符执行基本的算术运算，包括加法（+）、减法（-）、乘法（*）、除法（/）等。
2. 赋值运算符：用于将值赋给变量，例如等于（=）、小于等于（<=）等。
3. 关系运算符：用于比较两个值的大小关系，例如大于（>）、小于（<）、大于等于（>=）、小于等于（<=）等。
4. 逻辑运算符：用于执行逻辑运算，例如逻辑与（&&）、逻辑或（||）、逻辑非（!）等。
5. 条件运算符：也称为三元运算符，其形式为“? :”，根据条件表达式的值选择两个操作数中的一个。
6. 位运算符：用于执行位级别的运算，例如按位取反（~）、按位与（&）、按位或（|）、按位异或（^）等。
7. 移位运算符：用于执行位移运算，例如左移（<<）、右移（>>）。
8. 拼接运算符：用于将多个位向量拼接成一个更长的位向量，形式为“{}”。
此外，Verilog还支持一些其他的运算符和操作符，如模运算符（%），用于计算两个数的余数；还有归约操作符，如与“&”、或“|”、异或“^”等，这些操作符对整个操作数进行归约运算。
需要注意的是，具体的运算符和支持的操作符可能因Verilog的版本和编译器而有所不同。
因此，在使用Verilog时，建议查阅相关的文档和规范以了解特定环境下支持的运算符和操作符。
Verilog HDL基础知识
tri tri0 tri1 triand trior trireg unsigned vectored wait wand weak0 weak1 while wire wor xnor xor
第3章 Verilog HDL基础知识
3.2 数 据 类 型
Verilog HDL支持两种形式的注释符：/*……*/与//。其中， /*……*/为多行注释符，用于对多行语句注释；//为单行注释符， 只对注释符所在的行有效。下面是一个使用注释符对1位加法器 进行说明的例子。
第3章 Verilog HDL基础知识
【例3-2】注释符的例子。
/* 该例利用一位加法器来说明单行注释符与多行注释符的
第3章 Verilog HDL基础知识
1. 字符串变量的声明 Verilog HDL中采用寄存器变量来存储字符串，寄存器变量的 位数要大于字符串的最大长度。需要注意的是，Verilog HDL中并 不需要特殊位来存储终止符。 【例3-6】字符串变量的声明。
reg [8*12：1] stringvar； initial
'<base_format><number> 符号“'”为基数格式表示的固有字符，该字符不能省略，否 则为非法表示形式；参数<base_format>用于说明数值采用的进制 格式；参数<number>为相应进制格式下的一串数字。这种格式未 指定位宽，其缺省值至少为32位。
第3章 Verilog HDL基础知识
第3章 Verilog HDL基础知识
module addbit (a，b，ci，sum，co)；
input
systemverilog标准手册
SystemVerilog标准手册一、概述SystemVerilog是一种硬件描述和验证语言，它结合了Verilog HDL和VHDL的特性，并增添了许多新的功能和特性。
SystemVerilog的标准手册是SystemVerilog语言的权威参考资料，它详细说明了SystemVerilog的语法、语义和用法规范。
二、内容1. 语言基础SystemVerilog标准手册包含了SystemVerilog语言的基础知识，如数据类型、变量定义、控制结构、函数和任务等。
在这一部分，读者可以了解到SystemVerilog的基本语法和语言特性，为后续的学习和应用打下坚实的基础。
2. 对象和类SystemVerilog引入了面向对象的编程思想，允许用户定义自定义类型、类和对象。
SystemVerilog标准手册详细介绍了对象和类的定义、成员函数、继承和多态等相关内容，为用户提供了丰富的编程工具和技巧。
3. 验证方法SystemVerilog不仅可以用于硬件描述，还可以用于硬件验证。
SystemVerilog标准手册介绍了SystemVerilog的验证方法和工具，包括assertion、coverage、constrained randomization等内容，帮助用户编写高效且可靠的验证代码。
4. 高级特性除了基本的语言特性外，SystemVerilog还提供了许多高级的功能和特性，如接口、多线程、并发控制等。
SystemVerilog标准手册深入介绍了这些高级特性的用法和原理，帮助用户更好地理解和应用SystemVerilog语言。
5. 应用实例除了语法和特性的介绍外，SystemVerilog标准手册还提供了大量的实际应用示例，包括硬件描述、验证代码和仿真模型等。
这些应用实例可以帮助用户更直观地了解SystemVerilog语言的实际应用场景，加深对SystemVerilog的理解和掌握。
三、重要性SystemVerilog标准手册是学习和使用SystemVerilog语言的重要参考资料。
Verilog-HDL基础知识
Verilog-HDL基础知识第⼆章 Verilog-HDL基础知识1.Verilog-HDL概述1.1 什么是硬件描述语⾔（HDL）HDL：Hardware Description Language硬件描述语⾔HDL是⼀种⽤形式化⽅法描述数字电路和系统的语⾔，可以描述硬件电路的功能、信号连接关系和定时关系。
1.2 使⽤HDL的优点电路的逻辑功能容易理解；便于计算机对逻辑进⾏分析处理；把逻辑设计与具体电路的实现分成两个独⽴的阶段来操作；逻辑设计与实现的⼯艺⽆关；逻辑设计的资源积累可以重复利⽤；可以由多⼈共同更好更快地设计⾮常复杂的逻辑电路（⼏⼗万门以上的逻辑系统）。
1.3 Top_Down设计思想1.4 Verilog-HDL简介1.4.1 Verilog HDL的发展1.4.2 Verilog-HDL与VHDL的⽐较☆ VHDL－VHSIC Hardware Description Language。
VHDL于 1987年成为IEEE标准。
☆ Verilog-HDL简单易学，语法⽐较灵活。
VHDL语法严谨，需要较长的时间学会。
☆ Verilog-HDL在系统抽象⽅⾯⽐VHDL略差，但在门级开关电路描述⽅⾯⽐VHDL强。
1.4.3 Verilog-HDL 的应⽤ASIC和FPGA设计师可⽤它来编写可综合的代码。
描述系统的结构，做⾼层次的仿真。
验证⼯程师编写各种层次的测试模块对具体电路设计⼯程师所设计的模块进⾏全⾯细致的验证。
库模型的设计：可以⽤于描述ASIC 和FPGA的基本单元（Cell）部件，也可以描述复杂的宏单元（Macro Cell）。
1.4.4 Verilog-HDL的抽象级别⽤Verilog-HDL描述的电路设计就是该电路的Verilog HDL模型，这些模型可以是实际电路的不同级别的抽象，这些抽象的级别和它们对应的模型类型共有以下五种：?系统级(system): ⽤⾼级语⾔结构实现设计模块的外部性能的模型。
verilog 复位赋值
verilog 复位赋值摘要：1.Verilog 基础知识2.复位赋值的概念3.复位赋值的实现方法4.复位赋值的应用实例5.总结正文：一、Verilog 基础知识Verilog 是一种硬件描述语言，主要用于数字电路和模拟混合信号电路的描述。
它具有简洁、直观的特点，广泛应用于集成电路设计和验证领域。
Verilog 中的基本元素包括模块、声明、输入输出端口、变量、信号、运算符、条件语句、循环语句等。
二、复位赋值的概念在数字电路中，复位（reset）是指将某个信号或寄存器的值恢复到初始状态。
复位赋值就是在Verilog 代码中实现这一功能，即将某个信号或寄存器的值设置为初始值。
复位赋值可以用于模块的输入端口、输出端口以及内部变量。
三、复位赋值的实现方法在Verilog 中，可以使用连续赋值（assign）和过程赋值（process）两种方法实现复位赋值。
1.连续赋值（assign）连续赋值是一种简单的赋值方法，它将一个表达式的值直接赋给一个信号或寄存器。
连续赋值的语句格式为：```signal_name <= expression;```其中，`signal_name`是信号或寄存器的名称，`expression`是赋给信号或寄存器的值。
2.过程赋值（process）过程赋值是一种复杂的赋值方法，它包含一个敏感信号表，当敏感信号发生变化时，过程赋值中的语句会被执行。
过程赋值的语句格式为：```process(sensitive_signal)beginsignal_name <= new_value;end```其中，`sensitive_signal`是敏感信号，用于触发过程赋值的执行；`signal_name`是信号或寄存器的名称，`new_value`是赋给信号或寄存器的新值。
四、复位赋值的应用实例下面是一个简单的复位赋值应用实例，使用连续赋值方法实现：```module reset_example (input wire clk,input wire rst,output reg [7:0] counter);reg [7:0] cnt;always @(posedge clk or posedge rst) beginif (rst) begincnt <= 0;end else begincnt <= cnt + 1;endendassign counter = cnt;endmodule```在这个例子中，当复位信号（rst）为高电平时，计数器（counter）的值将被设置为0。
Verilog入门
第五章 Verilog 语言
Verilog 语法与实例
• 数字表示：整数，实数 整数：+/- <位宽> ‘<基数符号> <数值>
<位宽>：指定整数的大小，以bit为单位。
<基数符号>：指定整数的基数，可以是b（binary）二进
制；o（octal）八进制；d（decimal）十进制；h（hex－
adecimal）十六进制。
第五章 Verilog 语言
Verilog 语法与实例
• Verilog的四种逻辑状态： 0：逻辑零、逻辑非、低电平 1：逻辑1、逻辑真、高电平 x或X：不定态 z或Z：高阻态
第五章 Verilog 语言
verilog 常数数组
verilog 常数数组【verilog 常数数组】编程指南：一步一步解析引言：在Verilog中，常数数组是常用的一种数据结构，用于在编程中存储和操作一组常量值。
常数数组提供了一种有效的方法来组织和处理数据，并保持代码的可维护性和可读性。
本文将深入探讨Verilog中常数数组的用途、定义和操作以及一些实际的示例。
第一部分：常数数组的基础知识1.1 定义常数数组：在Verilog中，常数数组可以通过使用花括号（{}）来定义。
常数数组的定义语法如下：parameter [n:0] array_name [m:0] = {value1, value2, value3,...};其中，array_name是数组的名称，n表示数组的位宽，m表示数组的长度，value1、value2等表示数组的初始化值。
1.2 数组访问与赋值：常数数组的访问和赋值可以通过索引进行操作。
Verilog中的数组索引从0开始，通过使用“[ ]”来指定索引值。
例如：array_name[index] = new_value;其中，index表示数组中要访问或赋值的元素位置，new_value是要赋予该元素的新值。
1.3 多维常数数组：除了一维常数数组外，Verilog还允许定义多维常数数组。
多维常数数组可以通过添加多个维度来扩展其大小和维度。
例如：parameter [n:0] array_name [m:0] [p:0] = {value1, value2, value3,...}; 其中，array_name是数组的名称，n表示数组的位宽，m和p表示数组的长度，value1、value2等表示数组的初始化值。
第二部分：常数数组的应用举例2.1 查找表：常数数组可以用作查找表，通过预先填充并索引化数组，可以在运行时快速查找对应的值。
例如，假设我们有一个8位的二进制到十六进制转换表：parameter [7:0] binary_to_hex [15:0] = {8'h0, 8'h1, 8'h2, 8'h3, 8'h4, 8'h5, 8'h6, 8'h7, 8'h8, 8'h9, 8'ha, 8'hb, 8'hc, 8'hd, 8'he, 8'hf};在这个例子中，数组binary_to_hex的索引代表二进制数，数组元素的值代表对应的十六进制数。
verilog语法基础
verilog语法基础Verilog语法基础Verilog是一种硬件描述语言(HDL)，用于描述数字电路和系统。
它是一种基于事件的语言，能够描述电路的结构和行为。
本文将介绍Verilog语法的基础知识，包括模块、端口、信号、赋值和运算等。
一、模块(Module)在Verilog中，模块是描述电路的基本单元。
一个模块可以包含多个端口和信号，并定义了电路的功能和结构。
模块的定义使用关键字module，后跟模块的名称和端口列表。
二、端口(Port)Verilog中的端口是模块与外部环境进行通信的接口。
端口可以是输入端口、输出端口或双向端口。
输入端口用于接收外部信号，输出端口用于输出信号至外部，而双向端口则可同时进行输入和输出。
端口的定义使用关键字input、output或inout，后跟端口的类型和名称。
三、信号(Signal)Verilog中的信号用于在模块内部传递和存储数据。
信号可以是寄存器类型或线网类型。
寄存器类型信号用于存储数据，线网类型信号用于传递数据。
信号的定义使用关键字reg或wire，后跟信号的宽度和名称。
四、赋值(Assignment)在Verilog中，使用赋值语句将值分配给信号或变量。
赋值语句可以是阻塞式赋值或非阻塞式赋值。
阻塞式赋值使用等号(=)将右侧的值赋给左侧的信号，而非阻塞式赋值使用双等号(<=)进行赋值。
赋值语句的左侧可以是信号或变量，右侧可以是常数、信号、变量或表达式。
五、运算(Operator)Verilog中支持多种运算，包括算术运算、逻辑运算、位运算和比较运算等。
算术运算包括加法、减法、乘法和除法等；逻辑运算包括与、或、非和异或等；位运算包括位与、位或、位非和位异或等；比较运算包括等于、不等于、大于、小于等。
运算符可以用于常数、信号、变量或表达式之间的运算。
六、条件语句(Conditional Statement)Verilog中的条件语句用于根据条件选择执行不同的操作。
verlog课程设计
verlog课程设计一、课程目标知识目标：1. 理解Verilog硬件描述语言的基本概念，掌握其语法结构和编程规范；2. 学会使用Verilog设计简单的数字电路，如逻辑门、组合逻辑电路和时序逻辑电路；3. 掌握Verilog模块化设计方法，能够阅读和分析复杂的Verilog代码。
技能目标：1. 能够运用Verilog语言编写简单的数字电路程序，实现基本功能；2. 能够使用仿真工具对Verilog设计的电路进行测试和验证，分析并解决常见问题；3. 培养学生的团队合作能力，学会与他人共同分析和设计复杂的数字系统。
情感态度价值观目标：1. 培养学生对数字电路设计和Verilog编程的兴趣，激发学生的学习热情；2. 培养学生严谨、细致的学习态度，养成良好的编程习惯；3. 引导学生认识到数字电路在现代科技中的重要作用，增强学生的社会责任感和使命感。
课程性质：本课程为电子信息类专业的基础课程，旨在让学生掌握Verilog硬件描述语言，为后续学习数字电路设计、FPGA开发等课程打下基础。
学生特点：学生具备一定的电子技术基础，了解数字电路的基本原理，但Verilog编程经验较少。
教学要求：结合学生特点和课程性质，采用理论教学与实践操作相结合的方式，注重培养学生的实际操作能力和团队协作能力。
通过本课程的学习，使学生能够独立设计和实现简单的数字电路。
二、教学内容1. Verilog基础知识- Verilog语言概述：发展历程、应用领域和优势- 编程环境搭建：安装与配置Verilog开发工具- 数据类型与运算符：基本数据类型、运算符及其优先级2. 基本语法结构- 模块定义与端口声明：模块结构、端口定义- 常量与变量：定义和使用方法- 控制语句：顺序执行、分支、循环等控制结构3. 数字电路设计- 逻辑门设计：与、或、非、异或等基本逻辑门- 组合逻辑电路设计：编码器、译码器、多路选择器等- 时序逻辑电路设计：触发器、计数器、寄存器等4. 模块化设计方法- 模块化设计理念：模块划分、接口定义- 调用与实例化：模块调用、参数传递- 仿真与调试：测试代码编写、波形分析5. 实践项目- 设计简单的数字电路：如加减法器、比较器等- 分析并优化已有的Verilog代码：提高代码质量与性能- 团队合作项目：共同设计与实现一个复杂的数字系统教学内容安排与进度：本课程共分为10个教学单元，每个单元涵盖上述教学内容的一部分。
verilog门电路组合简单设计例化
Verilog门电路组合简单设计例化一、引言在数字电路设计中，Verilog语言被广泛应用于门电路组合的设计和仿真。
门电路组合的设计是数字电路领域中的基础知识之一，对于理解数字电路的原理和应用至关重要。
本文将围绕Verilog门电路组合的简单设计例化展开讨论，从基础概念开始，逐步深入，帮助读者全面、深刻地理解这一主题。
二、Verilog语言简介Verilog是一种硬件描述语言（HDL），主要用于描述数字逻辑电路。
它类似于一种程序设计语言，但其目的是用于描述电子系统，而不是软件程序。
Verilog具有丰富的语法结构，可以描述从简单的门电路到复杂的集成电路的各个层次。
三、门电路组合简介门电路是数字电路领域的基础组成部分，它由与门、或门、非门等基本逻辑门构成。
组合电路是一种数字电路，它的输出完全取决于当前输入状态，与电路的历史状态无关。
门电路组合设计就是通过组合这些基本的逻辑门，构建出完成特定逻辑功能的电路。
四、Verilog门电路组合的设计流程1. 确定功能需求：首先需要明确要设计的门电路要实现什么功能，比如加法器、减法器、比较器等。
2. 逻辑设计：根据功能需求，进行逻辑设计，确定需要用到的基本逻辑门，以及它们之间的连接关系。
3. Verilog编写：利用Verilog语言描述逻辑设计，包括模块的定义、端口的声明、逻辑功能的描述等。
4. 仿真验证：通过仿真工具对Verilog代码进行仿真验证，确保设计符合预期的功能需求。
5. 综合与布局：进行逻辑综合和布局布线，将逻辑设计映射到实际的物理电路中。
6. 下载与测试：将设计好的Verilog门电路下载到目标芯片中进行测试，验证设计的正确性和稳定性。
五、深入理解Verilog门电路组合设计在Verilog门电路组合的设计过程中，需要注意以下几个重要的方面。
1. 模块化设计：在实际设计时，应该将功能模块化，保持清晰的模块划分，利用模块化的设计思想，可以提高设计的可维护性和可重用性。
IC_CH2_Verilog入门
符号常量：
Verilog允许用参数定义语句定义一个标识符来代表一个 常量，称为符号常量。定义的格式为：
parameter 参数名1＝常量表达式1，参数名2＝常量表达式2，……；
例： parameter BIT=1, BYTE=8, PI=3.14; parameter DELAY=(BYTE+BIT)/2;
2.2 Verilog HDL 基础知识
1.空白符：空格、TAB键、换行符及换页符 2.注释行：单行注释（//）、多行注释(/* --- */) 3.标识符取名规则： 必须是由字母或下划线开头，长度小1024字符 后续部分可以是字母、数字、下划线 以反斜杠“\”开头，以空白符结尾的任何字符序 列
标识符区分大、小写
5. 变量的数据类型
有两大类： （1）线网类型（Net-type) （2）寄存器类型（ Register-type) 线网类型是硬件电路中元件之间实际连线的抽象。
wire [n-1:0] 变量名1，变量名2，…… ，变量名n；
例：wire a, b; wire L; wire [7:0] databus;
(2) Verilog程序的结构
Verilog程序由关键词module和enmodule进行定义。
module name (ports);
port declarations data type declarations
Verilog HDL 大小写敏感
functionality timing specification
4. 常量及其表示方法
三类常量：整数、实数、字符串 (1)整数的两种表示法： 用基数格式表示整数： 如：3’b101、5’o37、8’he3 +/-< 位宽>‘<基数符号><按基数表示的数值>
systemverilog学习（4）动态数组
systemverilog学习（4）动态数组本节主要内容：动态数组，队列，联合数组，数组基本操作，结构体类型，枚举类型⼀：动态数组1：基础 在run-time才知道元素个数，在compile-time不知道 可以在仿真的时候再确定元素个数2：表⽰ data_type name_of_dynamic_array[]; name_of_ dynamic_array = new[number of elements]; 实例：int dyn[]; dyn = new[5];dyn.delete();3：可将固定数组赋值给动态数组，要求是元素个数相同⼆：队列（先进先出）1：基础知识 可插⼊，删除，sort，search，push，pop，add，remove；可将固定数组或者动态数组赋给队列2：表⽰ data_type queue_name[$] = {..} //队列赋值时⼤括号前⾯不加单引号 实例：int b[$] = {3,4}； //{3,4} b.insert(1,1); //{3,1,4} 在第⼀个元素后⾯添加1 b.delete(1); //{3，4} 删除元素1 b.push_front(6) ; //{6,3,4} j = b.pop.back; //{6,3}, j = 4三：联合数组1:基础知识 充分利⽤内存⾥的离散空间，不连续空间； 索引值可以为整型，字符型，⼀维数组2：表⽰ data_type associative_array_name[*/string]3：⽰例 在内存中的存储 说明：标准数组存储时，所有的存储器都⽤到了；联合数组使⽤内存时，稀疏。
4：操作 遍历（foreach），first，next，prev，delete，exits四：数组的操作1：算术运算 sum，product，and，or and xor 例如下⾯是sum举例： 说明：on.sum返回on的位数，即⼀位，即值1（5个1相加取⼀位）；将on.sum赋给位宽为8bit的summ，则返回值5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

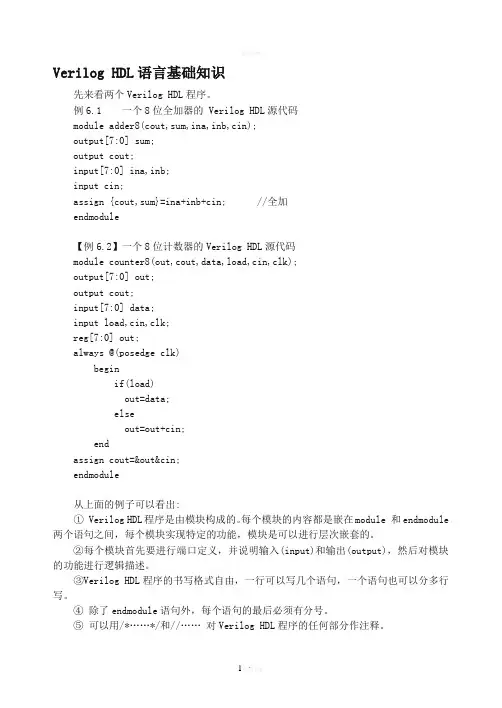

Verilog HDL语言基础知识先来看两个Verilog HDL程序。
例一个8位全加器的Verilog HDL源代码module adder8(cout,sum,ina,inb,cin);output[7:0] sum;output cout;input[7:0] ina,inb;input cin;@assign {cout,sum}=ina+inb+cin;模块的端口声明了模块的输人和输出口。
其格式如下：module 模块名(口1，口2，口3，口4，……)；2．模块内容模块内容包括I/O说明，信号类型声明和功能定义。
(1) I/O说明的格式如下:；输人口: input端口名1，端口名2，……端口名N;输出口: output端口名l，端口名2，……端口名N;I/O说明也可以写在端口声明语句里。
其格式如下:module module_name(input portl，input port2，…output portl，output port2，…);(2)信号类型声明:它是说明逻辑描述中所用信号的数据类型及函数声明。
如（reg[7:0] out; 数字(1)整数在Verilog HDL中，整数型常量(即整常数)有以下4种进制表示形式:◇二进制整数(b或B);◇十进制整数(d或D);◇十六进制整数(h或H);◇八进制整数(o或O)。
)完整的数字表达式为:<位宽>'<进制> <数字>，位宽为对应二迸制数的宽度，如:8'b nets型变量wirenets型变量指输出始终根据输入的变化而更新其值的变量，它一般指的是硬件电路中的各种物理连接。
Verilog HDL中提供了多种nets型变量，具体见表。
这里着重介绍wire型变量。
wire是一种常用的nets型变量，wire型数据常用来表示assign语句赋值的组合逻辑信号。
Verilog HDL模块中的输入/输出信号类型缺省时自动定义为wire型。
Wire型信号可以用作任何方程式的输入，也可以用作assign语句和实例元件的输出,其取值为0,1,x,z。
wire型变量格式如下：&⑴．定义宽度为1位的变量：wire 数据名1，数据名2，……数据名n；例如：wire a,b; register型变量regregister型变量对应的是具有状态保持作用的电路元件，如触发器、寄存器等。
register型变量与nets变量的根本区别在于：register需要被明确地赋值，并在被重新赋值前一直保持原值。
在设计中必须将寄存器型变量放在过程块语句(如initial，always)中，通过过程赋值语句赋值。
另外，在always过程块内被赋值的每一个信号都必须定义成寄存器型。
Verilog HDL中，有4种寄存器型变量，见表—表常用的register型变量及说明Integer、real、time等3种寄存器型变量都是纯数学的抽象描述，不对应任何具体的硬件电路。
reg型变量是最常用的一种寄存器型变量，下面介绍reg型变量。
reg型变量格式如下：%reg 数据名1，数据名2，……数据名n;例如: reg a，b; 数组若干个相同宽度的向量构成数组，reg型数组变量即为memory型变量，即可定义存储器型数据。
如:reg[7:0] mymem[l023:0];上面的语句定义了一个1024个字节、每个字节宽度为8位的存储器。
通常，存储器采用如下方式定义：parameter wordwidth=8，memsize = l024;】reg[wordwidth-l:0] mymem[memsize-l:0];上面的语句定义了一个宽度为8位、1024个存储单元的存储器，该存储器的名字是mymem，若对该存储器中的某一单元赋值的话，采用如下方式:mymem[8]=1; 算术运算符+ 加- 减* 乘/ 除?% 求模算术运算符都是双目运算符。
2. 逻辑运算符&& 逻辑与|| 逻辑或! 逻辑非3. 位运算符|位运算是将两个操作数按对应位进行逻辑运算。
位运算符包括- 按位取反& 按位与| 按位或^ 按位异或^~，~ ^ 按位同或当两个不同长度的数据进行位运算时，会自动地将两个操作数按右端对齐，位数少的操作数会在高位用0补齐。
{4. 关系运算符< 小于< = 小于或等于> 大于> = 大于或等于在进行关系运算时，如果声明的关系是假，则返问值是0;如果声明的关系是真，则返回值是1;如果某个操作数的值不定，则其结果是模糊的，返回值是不定值。
5. 等式运算符&= = 等于！= 不等于= = = 全等！= = 不全等这4种运算符都是双目运算符，得到的结果是1位的逻辑值。
如果得到1，说明声明的关系为真;如得到0，说明声明的关系为假。
相等运算符(= =)和全等运算符(= = =)的区别是参与比较的两个操作数必须逐位相等，其相等比较的结果才为l，如果某些位是不定态或高阻值，其相等比较得到的结果就会是不定值。
而全等比较(= = =)是对这些不定态或高阻值的位也进行比较，两个操作数必须完全一致，其结果才为1。
否则结果是0。
如:设寄存器变量a=5'b110x01,b=5'11x01,则“a= = b”得到的结果为不定值x，而“a= = =b”得到的结果为l。
'6. 缩减运算符(单目运算)& 与~ & 与非| 或~ | 或非^ 异或^ ~ ,~ ^ 同或]缩减运算符与位运算符的逻辑运算法则一样，但缩减运算是对单个操作数进行与、或、非递推运算的。
如:reg[3:0] a；b=&a; 移位运算符>> 右移<< 左移移位运算符用法：A >> n或A<< n…表示把操作数A右移或左移n位，并用0填补移出位。
8. 条件运算符（三目运算符）：格式：信号= 条件表达式1：表达式2;当条件成立时，信号取表达式1的值,反之取表达式2的值.9.—连续赋值语句assignassign为连续赋值语句，它用来对wire型变量进行赋值。
格式：assign 变量= 表达式；如: assign c = a & b;在上面的赋值中，a和b信号的任何变化，都将随时反映到c上来，因此称为连续赋值方式。
}2. 过程赋值语句过程赋值语句用于对寄存器类型(reg)的变量进行赋值。
过程赋值有以下两种方式。
(1)非阻塞(non_blocking)赋值方式赋值号为<= ，如b<=a;非阻塞赋值在块结束时才完成赋值操作，即b的值并不是立刻就改变的。
(2)阻塞(blocking)赋值方式赋值号为= ，如b=a;·阻塞赋值在该语句结束时就完成赋值操作，即b的值在该赋值语句结束后立刻改变。
如果在一个块语句中，有多条阻塞赋值语句，那么在前面的赋值语句没有完成之前，后面的语句就不能执行，就像被阻塞(blocking)一样，因此称为阻塞赋值方式(3)阻塞赋值方式和非阻塞赋值方式的区别阻塞赋值方式和非阻塞赋值方式的区别常给设计人员带来问题。
问题主要是对“always”模块内的reg型变量得赋值不易把握。
为区分阻塞赋值与非阻塞赋值的不同，可看下面两例。
【例】非阻塞赋值【例】阻塞赋值module non_block(c,b,a,clk); module block(c,b,a,clk);output c,b; output c,b;》input clk,a; input clk,a;reg c,b; reg c,b;always @ (posedge clk) always @ (posedge clk)begin beginb<=a; b=a;c<=b; c=b;end end#endmodule endmodule将上面两段代码用MAX+PLUSⅡ进行综合，并进行仿真，可看到二者的区别：对于非阻塞赋值，c的值落后b的值一个时钟周期，这是因为该“always”块每一个时钟周期执行一次，因此信号的值每一个时钟周期更新一次，c的值是上一时钟周期的b 值。
对于阻塞赋值，c的值和b的值一样，这是因为b的值是立即更新的。
为避免对这两种赋值语句的应用错误，建议在初学时刻只是用一种，比如采用阻塞赋值“=”，因为它类似C语言的赋值方式。
为避免出错，在同一块内，不要将输出重新作为输入使用。
而为实现上述非阻塞赋值功能，可采用两个“always”块来实现，代码如下：module non_block(c,b,a,clk);output c,b;input clk,a;;reg c,b;always @ (posedge clk)beginb=a;endalways @ (posedge clk)begin~c=b;endendmodule条件语句条件语句是顺序语句，应放在“always”块内。
1. if-else语句<使用方法有以下3种①if(表达式) 语句；②if(表达式1) 语句1；else 语句2；③if(表达式1) 语句1；else if(表达式2) 语句2；else if(表达式3) 语句3；"……else if(表达式n) 语句n;else 语句n+1;这三种方式中，“表达式”一般为逻辑表达式或关系表达式，也可能是一位变量。
若表达式的值为0,x,z,视为“假”；若为1，视为“真”。
语句可以是单句，也可以是多句，多句时用“begin-end”括起来。
2. case语句*多用于多条件译码电路，如描述译码器、数据选择器、状态机及微处理器的指令译码等。
⑴. case语句格式：case (敏感表达式)值1：语句1；值2：语句2；<……值n：语句n;default: 语句n+1;endcase⑵. casez和casex语句case 语句中,敏感表达式与值1～值n之间的比较是一种全等比较，必须保证两者的对应位全等。
casez与casex语句是case语句的两种变体，三者的表示形式中唯一的区别是3个关键词case,casez,casex的不同。
在casez语句中,如果分支表达式某些位的值为高阻z，那么对这些位的比较就不予考虑，因此，只需关注其他位的比较结果。
而在casex 语句中，则把这种处理方式进一步扩展到对x的处理，即如果比较的双方有一方的某些位的值是x或z，那么这些位的比较就不予考虑。
《此外，还有另外一种标识x或z的方式，即用表示无关值的“”来表示。
循环语句Verilog HDL中存在4种类型的循环语句，用来控制语句的执行次数。
这4种语句分别为:①foreve 连续地执行语句，多用在"initial"块中，以生成周期性输入波形。
