一台半断路器接线

合集下载

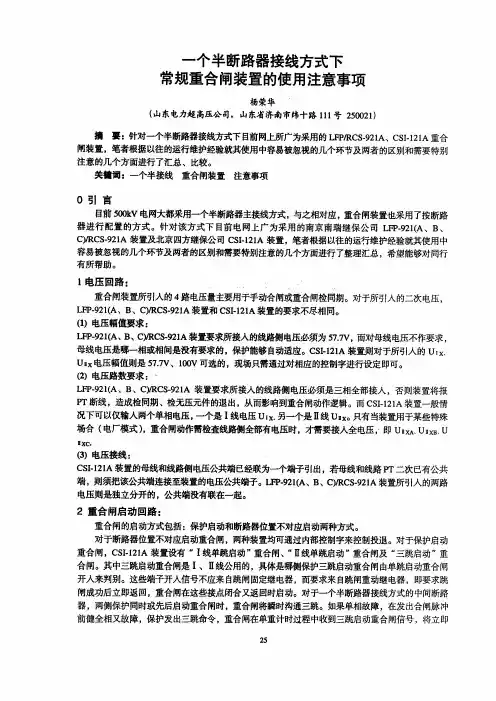

一个半断路器接线方式下常规重合闸装置的使用注意事项

一个半断路器接线方式下常规重合闸装置的使用注意事项

2重合闸启动回路:
重合闸的 启动方式包括: 保护启动和断路器位置不对应启动两种方式。 对于断路器位置不对应启动重合闸, 两种装置均可通过内 部控制字来控制投退。 对于保护启动
重合闸, S 11 C I2A装置 - 设有 “ 线单跳 I 启动” 合闸、 I 单跳 重 “ 线 启动” 重合闸 “ 启动’ 及 三跳 ‘ 重 合闸。 三1 重 是I 线 其中 0 胎动 合闸 ,n 公用的, 体 哪 保 三 启 重 具 是 侧 护 跳 动 合闸由 启 重 单跳 动 合闸 开人来判别。 这些端子开人信号不应来自 跳闸固 定继电 而要求来自 重动继电 器, 跳闸 器,即 要求跳
跳闸位置继电器 T 不动作或线路有流, WJ 无须判别 H K H K状态。
C I2A装置的充电 S 11 - 条件包括: ①断路器在 “ 合闸” 位置, 接进装置的 位置继电 T J 跳闸 器 W 不动作。 ②重合闸 启动回 路不动作。 ③没有低气压闭锁重合闸和闭锁重合闸 开人。 ④重合闸 不在停
注意。
串 间 路 ,变 器 电 接 U -、间则 压 侧 护 加 信 也 采 加 l 中 断 器 若 压 侧 压 于 I U之 ,变 器 保 的 速 号 要 用 速 线 X ’
而对于LP 2(, C或R S 2A装置来说, F- 1 B ) C - 1 9 A , 9 其加速回 路是为了 配合国 外有些线路保护仍依赖
再收到线路保护跳闸信号, 立即 放电不重合, 从而确保先合断路器合于故障时, 后合断路器不再重
声 △
LP 2( B ) C- 1 , C与R S 2A装置重合闸 F- 1 9 A , 9 放电条件的不同 之处在于: C - 1 ①R S 2A装置在本 9 装置 CU 的失灵保护、 保护、 P1 死区 不一致保护、 保护动作时立即 充电 放电, LP 2(, 而 F- 1 B 9 A , C装置则只 ) 有当CU 的 保护动 才放电, P 1 失灵 作时 其它保 不放电。 P 2(, C装置当 护并 ②L - 1 B ) F 9 A , 判断跳开相为永久故障时, 延时 1 秒后放电; C - 1 而R S 2A装置无此放电 9 条件。

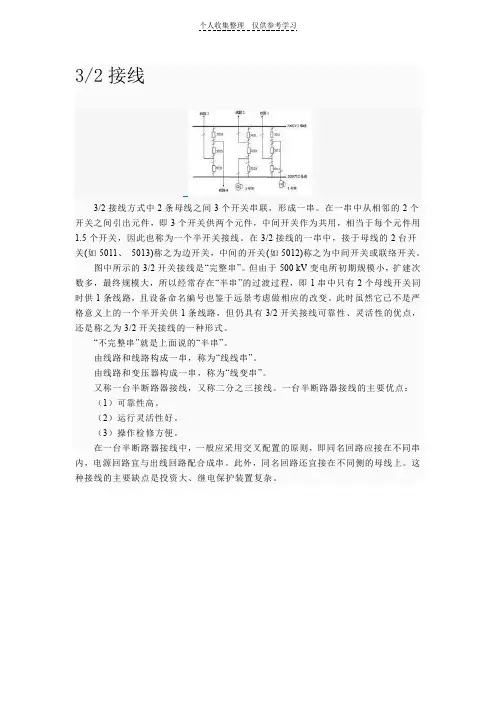

二分之三接线

二分之三接线

个人收集整理仅供参考学习
3/2接线
3/2接线方式中2条母线之间3个开关串联,形成一串。

在一串中从相邻的2个开关之间引出元件,即3个开关供两个元件,中间开关作为共用,相当于每个元件用1.5个开关,因此也称为一个半开关接线。

在3/2接线的一串中,接于母线的2台开关(如5011、5013)称之为边开关,中间的开关(如5012)称之为中间开关或联络开关。

图中所示的3/2开关接线是“完整串”。

但由于500 kV变电所初期规模小,扩建次数多,最终规模大,所以经常存在“半串”的过渡过程,即1串中只有2个母线开关同时供1条线路,且设备命名编号也鉴于远景考虑做相应的改变。

此时虽然它已不是严格意义上的一个半开关供1条线路,但仍具有3/2开关接线可靠性、灵活性的优点,还是称之为3/2开关接线的一种形式。

“不完整串”就是上面说的“半串”。

由线路和线路构成一串,称为“线线串”。

由线路和变压器构成一串,称为“线变串”。

又称一台半断路器接线,又称二分之三接线。

一台半断路器接线的主要优点:(1)可靠性高。

(2)运行灵活性好。

(3)操作检修方便。

在一台半断路器接线中,一般应采用交叉配置的原则,即同名回路应接在不同串内,电源回路宜与出线回路配合成串。

此外,同名回路还宜接在不同侧的母线上。

这种接线的主要缺点是投资大、继电保护装置复杂。

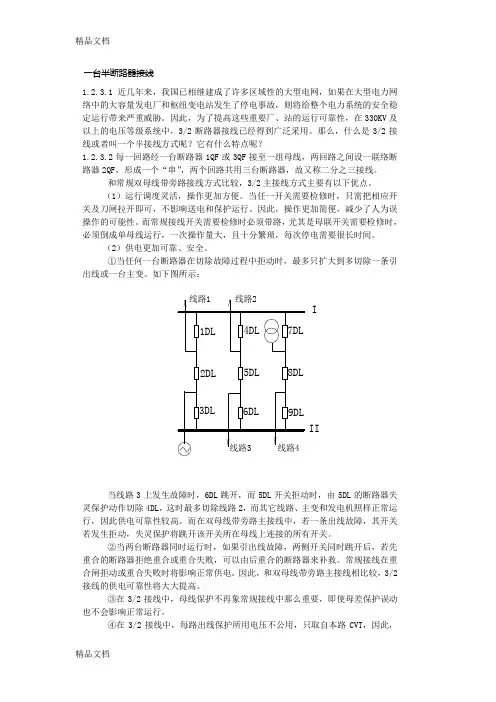

一个半断路器接线方式讲解学习

一个半断路器接线方式讲解学习

一台半断路器接线1.2.3.1 近几年来,我国已相继建成了许多区域性的大型电网,如果在大型电力网络中的大容量发电厂和枢纽变电站发生了停电事故,则将给整个电力系统的安全稳定运行带来严重威胁。

因此,为了提高这些重要厂、站的运行可靠性,在330KV及以上的电压等级系统中,3/2断路器接线已经得到广泛采用。

那么,什么是3/2接线或者叫一个半接线方式呢?它有什么特点呢?1.2.3.2每一回路经一台断路器1QF或3QF接至一组母线,两回路之间设一联络断路器2QF,形成一个“串”,两个回路共用三台断路器,故又称二分之三接线。

和常规双母线带旁路接线方式比较,3/2主接线方式主要有以下优点。

(1)运行调度灵活,操作更加方便。

当任一开关需要检修时,只需把相应开关及刀闸拉开即可,不影响送电和保护运行。

因此,操作更加简便,减少了人为误操作的可能性。

而常规接线开关需要检修时必须带路,尤其是母联开关需要检修时,必须倒成单母线运行,一次操作量大,且十分繁琐,每次停电需要很长时间。

(2)供电更加可靠、安全。

①当任何一台断路器在切除故障过程中拒动时,最多只扩大到多切除一条引出线或一台主变。

如下图所示:当线路3上发生故障时,6DL跳开,而5DL开关拒动时,由5DL的断路器失灵保护动作切除4DL,这时最多切除线路2,而其它线路、主变和发电机照样正常运行,因此供电可靠性较高。

而在双母线带旁路主接线中,若一条出线故障,其开关若发生拒动,失灵保护将跳开该开关所在母线上连接的所有开关。

②当两台断路器同时运行时,如果引出线故障,两侧开关同时跳开后,若先重合的断路器拒绝重合或重合失败,可以由后重合的断路器来补救。

常规接线在重合闸拒动或重合失败时将影响正常供电。

因此,和双母线带旁路主接线相比较,3/2接线的供电可靠性将大大提高。

③在3/2接线中,母线保护不再象常规接线中那么重要,即使母差保护误动也不会影响正常运行。

④在3/2接线中,每路出线保护所用电压不公用,只取自本路CVT,因此,CVT有故障时,只会影响本路保护运行,不会影响到其它出线的正常运行。

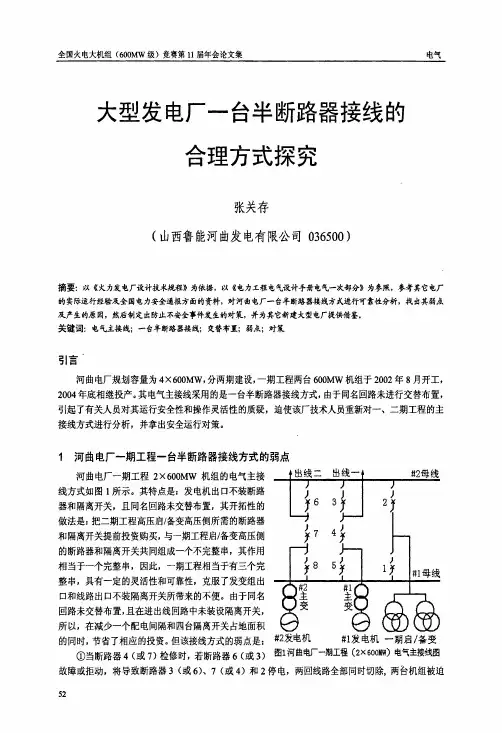

大型发电厂一台半断路器接线的合理方式探究

大型发电厂一台半断路器接线的合理方式探究

关键词:电气主接线;一台半断路器接线;交替布置;弱点;对策
引言 河曲电厂规划容量为4X600MW,分两期建设,一期工程两台600MW机组于2002年8月开工,
2004年底相继投产。其电气主接线采用的是一台半断路器接线方式,由于同名回路未进行交替布置, 引起了有关人员对其运行安全性和操作灵活性的质疑,迫使该厂技术人员重新对一、二期工程的主 接线方式进行分析,并拿出安全运行对策。

河曲电厂一期工程一台半断路器接线方式的弱点
河曲电厂一期工程2×600MW机组的电气主接 ・出线二出线一 j}}2母线
—J J 2下
线方式如图1所示。其特点是:发电机出口不装断路 器和隔离开关,且同名回路未交替布置,其开拓性的 做法是:把二期工程高压启/备变高压侧所需的断路器 和隔离开关提前投资购买,与一期工程启/备变高压侧 的断路器和隔离开关共同组成一个不完整串,其作用 相当于一个完整串,因此,一期工程相当于有三个完 整串,具有一定的灵活性和可靠性,克服了发变组出 口和线路出口不装隔离开关所带来的不便。由于同名 回路未交替布置,且在进出线回路中未装设隔离开关, 所以,在减少一个配电间隔和四台隔离开关占地面积 的同时,节省了相应的投资。但该接线方式的弱点是: ①当断路器4(或7)检修时,若断路器6(或3)
图7平圩电厂一期工程电气主接线图
⑤当机组数量多于线路与其它入串回路之和时,宜将多出的每台机组分别以半串的形式接至两
条母线上,以防止类似于“2”中弱点④的发生,如图6所示。 综上所述,可进一步得出以下结论:
①采用一台半断路器接线的电厂,当其出线数量低于三回时,宜将同名回路交替布置。 ②采用一台半断路器接线的电厂,当其机组数量在四台及以上且容量较大时,其出线数量不宜
的办法来减少第二(或第一)回线路故障跳闸的几率。

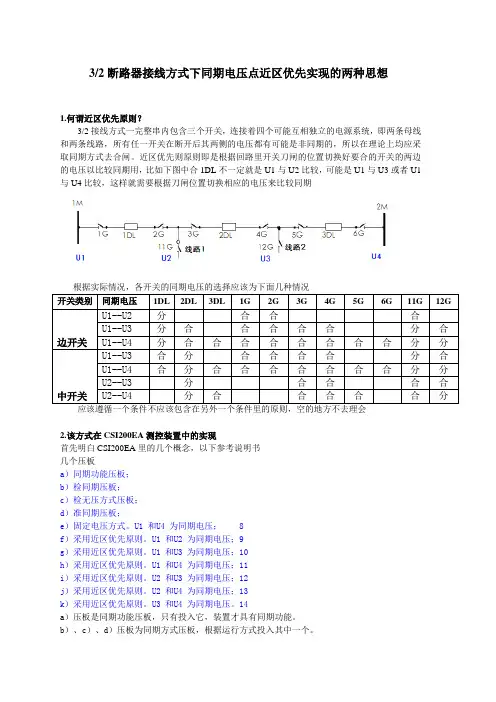

一个半断路器接线方式下同期电压点近区优先实现的两种思想

一个半断路器接线方式下同期电压点近区优先实现的两种思想

3/2断路器接线方式下同期电压点近区优先实现的两种思想1.何谓近区优先原则?3/2接线方式一完整串内包含三个开关,连接着四个可能互相独立的电源系统,即两条母线和两条线路,所有任一开关在断开后其两侧的电压都有可能是非同期的,所以在理论上均应采取同期方式去合闸。

近区优先则原则即是根据回路里开关刀闸的位置切换好要合的开关的两边的电压以比较同期用,比如下图中合1DL不一定就是U1与U2比较,可能是U1与U3或者U1与U4比较,这样就需要根据刀闸位置切换相应的电压来比较同期开关类别同期电压1DL 2DL 3DL 1G 2G 3G 4G 5G 6G 11G 12G边开关U1--U2 分合合合U1--U3 分合合合合合分合U1--U4 分合合合合合合合合分分中开关U1--U3 合分合合合合分合U1--U4 合分合合合合合合合分分U2--U3 分合合合合U2--U4 分合合合合合分应该遵循一个条件不应该包含在另外一个条件里的原则,空的地方不去理会2.该方式在CSI200EA测控装置中的实现首先明白CSI200EA里的几个概念,以下参考说明书几个压板a)同期功能压板;b)检同期压板;c)检无压方式压板;d)准同期压板;e)固定电压方式。

U1 和U4 为同期电压; 8f)采用近区优先原则。

U1 和U2 为同期电压;9g)采用近区优先原则。

U1 和U3 为同期电压;10h)采用近区优先原则。

U1 和U4 为同期电压;11i)采用近区优先原则。

U2 和U3 为同期电压;12j)采用近区优先原则。

U2 和U4 为同期电压;13k)采用近区优先原则。

U3 和U4 为同期电压。

14a)压板是同期功能压板,只有投入它,装置才具有同期功能。

b)、c)、d)压板为同期方式压板,根据运行方式投入其中一个。

e)到k)压板为同期节点方式压板,当抽取电压只有一路,投入固定方式压板;否则,根据近区优先的原则投入相应压板。

固定电压方式压板在开关经同期合闸后,压板状态不退出。

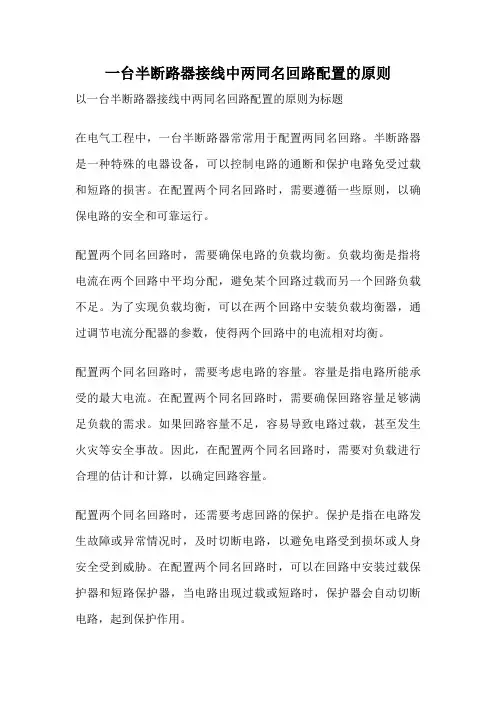

一台半断路器接线中两同名回路配置的原则

一台半断路器接线中两同名回路配置的原则

一台半断路器接线中两同名回路配置的原则以一台半断路器接线中两同名回路配置的原则为标题在电气工程中,一台半断路器常常用于配置两同名回路。

半断路器是一种特殊的电器设备,可以控制电路的通断和保护电路免受过载和短路的损害。

在配置两个同名回路时,需要遵循一些原则,以确保电路的安全和可靠运行。

配置两个同名回路时,需要确保电路的负载均衡。

负载均衡是指将电流在两个回路中平均分配,避免某个回路过载而另一个回路负载不足。

为了实现负载均衡,可以在两个回路中安装负载均衡器,通过调节电流分配器的参数,使得两个回路中的电流相对均衡。

配置两个同名回路时,需要考虑电路的容量。

容量是指电路所能承受的最大电流。

在配置两个同名回路时,需要确保回路容量足够满足负载的需求。

如果回路容量不足,容易导致电路过载,甚至发生火灾等安全事故。

因此,在配置两个同名回路时,需要对负载进行合理的估计和计算,以确定回路容量。

配置两个同名回路时,还需要考虑回路的保护。

保护是指在电路发生故障或异常情况时,及时切断电路,以避免电路受到损坏或人身安全受到威胁。

在配置两个同名回路时,可以在回路中安装过载保护器和短路保护器,当电路出现过载或短路时,保护器会自动切断电路,起到保护作用。

配置两个同名回路时,还需要考虑回路的接线方式。

常见的接线方式有星型接线和三角形接线。

在星型接线中,两个同名回路的起点分别接到一起,终点分别接到另一起点,形成一种星型结构。

在三角形接线中,两个同名回路的起点和终点分别相连,形成一种闭合的三角形结构。

选择合适的接线方式,可以根据电路的特点和需求进行决定。

在配置两个同名回路时,还需要考虑电路的可靠性和维护性。

可靠性是指电路在长时间运行过程中保持稳定和可靠的能力。

维护性是指电路在发生故障或需要维修时,方便进行检修和维护的能力。

为了提高电路的可靠性和维护性,可以选择高品质的电器设备和合适的接线方式,定期进行维护和检修。

总结起来,配置两个同名回路时,需要考虑负载均衡、容量、保护、接线方式、可靠性和维护性等因素。

一个半断路器的重合闸配置及动作分析

一个半断路器的重合闸配置及动作分析

3/2接线的重合闸配置及动作分析宁夏电力公司中卫供电局马天东摘要:着重分析了在3/2接线方式中重合闸的配置以及线—线串中线路保护与重合闸动作的配合问题。

关键词:3/2接线重合闸线路保护永久性故障一、引言西北电网330千伏广泛采用一个半断路器接线,它与单母线或双母线接线不同,它不是一个断路器接一条线路,它是平均一个半断路器接一条线路,如一串三个断路器接一线路及一变压器或一串三个断路器接两条线路,本文主要介绍一串三个断路器接两条线路重合闸的配置以及动作情况。

二、3/2接线中线—线串重合闸的配置目前,在3/2接线方式中,线路的重合闸装置是按断路器配置,并装设于断路器保护屏内。

按断路器配置重合闸时,一台断路器安装一个重合闸,而中间断路器的重合闸是共用的,无论线—线串中那一条线路故障,它均动作,当一条出线故障时,中间断路器的重合闸动作还要与故障线路母线侧断路器的重合闸相互配合。

在3/2接线中,对于线—线串而言,线路两组断路器的先后重合顺序应具有灵活性,可优先选择重合一组断路器,一般优先选择重合母线侧断路器。

当母线侧断路器重合成功,中间断路器才重合,当母线侧断路器重合于永久性故障时,应将两组断路器同时三相跳闸,并闭锁中间断路器的重合闸;当母线侧断路器重合闸由于某种原因拒合时,中间断路器的重合闸应直接重合。

三、线路保护与重合闸的配合根据我国电力系统重合闸主要以单相重合方式为主,以宁安330千伏变电站3/2接线为例进行说明,接线如图1所示:当3851安靖一线路发生A相故障,保护对开关3371,3370单相跳闸(简称单跳),并分别启动两开关的重合闸。

一般先重合母线侧开关3371,如果是瞬时性故障,则3371重合成功,然后3370再进行重合;如果是永久性故障,则3851安靖一线路保护加速对3371与3370的三相跳闸,3370也不再进行重合;如在向3371发出重合闸脉冲之前,3851安靖一线又发展为B相故障,则线路保护判为AB相间故障,对3371与3370三跳,并且不进行重合;如在向3371发出重合闸脉冲后,并在其重合闸复归之前3851安靖一线发展为B相故障,则线路保护判为合于永久性故障,3371与3370三跳,不再进行重合;如在3371重合闸复归之后,3851安靖一线发展为B相故障,则线路保护判为第2次单相故障,进行下一次动作循环。

发电厂电气部分第四章习题解答

发电厂电气部分第四章习题解答

第四章电气主接线4—1 对电气主接线的基本要求是什么?答:对电气主接线的基本要求是:可靠性、灵活性和经济性.其中保证供电可靠是电气主接线最基本的要求。

灵活性包括:操作、调度、扩建的方便性。

经济性包括:节省一次投资,占地面积小,电能损耗少。

4-2 隔离开关与断路器的区别何在?对它们的操作程序应遵循哪些重要原则?答:断路器具有专用灭弧装置,可以开断或闭合负荷电流和开断短路电流,故用来作为接通和切断电路的控制电器.而隔离开关没有灭弧装置,其开合电流极小,只能用来做设备停用后退出工作时断开电路。

4—3 防止隔离开关误操作通常采用哪些措施?答:为了防止隔离开关误操作,除严格按照规章实行操作票制度外,还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。

4-4 主母线和旁路母线各起什么作用?设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器,各有什么特点?检修出线断路器时,如何操作?答:主母线主要用来汇集电能和分配电能。

旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。

设置旁路短路器极大的提高了可靠性。

而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线,可以减少设备,节省投资。

当出线和短路器需要检修时,先合上旁路短路器,检查旁路母线是否完好,如果旁路母线有故障,旁路断路器在合上后会自动断开,就不能使用旁路母线。

如果旁路母线完好,旁路断路器在合上就不会断开,先合上出线的旁路隔离开关,然后断开出线的断路器,再断开两侧的隔离开关,有旁路短路器代替断路器工作,便可对短路器进行检修。

4-5 发电机—变压器单元接线中,在发电机和双绕作变压器之间通常不装设断路器,有何利弊?答:发电机和双绕组变压器之间通常不装设断路器,避免了由于额定电流或短路电流过大,使得在选择出口断路器时,受到制造条件或价格等原因造成的困难。

但是,变压器或者厂用变压器发生故障时,除了跳主变压器高压侧出口断路器外,还需跳发电机磁场开关,若磁场开关拒跳,则会出现严重的后果,而当发电机定子绕组本身发生故障时,若变压吕高压侧失灵跳闸,则造成发电机和主变压器严重损坏.并且发电机一旦故障跳闸,机组将面临厂用电中断的威胁。

一个半断路器接线在运行中应注意的问题

一个半断路器接线在运行中应注意的问题

2 1 年 第 4期 01
2 刀闸A 相或 12 闸A 2刀 相接 以断开1 、1 、 1 2 3 1 3 2 、2 、2断路器 的控制电源 ,等 上分析就可 以判断为1 1 电位 操作 拉 开 1 1 闸 ,迅 速 合上 1 、1 、2 、2 、 触 不 良 ,再 通过 绝缘 杆 晃 动 1 1 闸A 或 12 闸 2刀 1 3 1 2 2刀 相 2刀
闸的原则进行 。本例 中M1 线 由热备用状态转为 母
收 稿 日期 :2 1- 4 1 , 回 日期 :2 1 - 5 2 0 10— 1 修 0 10 — 3 作者简介 : 高建 科 (9 4 , , 16 一) 男 山西 太 原 人 ,18 9 8年 毕 业 于 太 原 工
图 1 一 个 半 断 路 器 接 线示 意 图
路器和对侧断路器跳开 ,造成L 停电的严重后果。 1
解 决方 案 :一个 半 断路器 母线 停 电时 ( 对 特别 只有 两 串 的接线 ) ,热 备 用 状态 转 为 冷备 用 状 态 的 操作 顺 序不 能按 先拉 负荷 侧 刀 闸 ,后拉 电源 侧 刀 闸 的原则 进行 ,应 按先 拉母 线侧 刀 闸 ,后 拉线 路侧 刀
业大学电力分院电力系统及其 自动化专业 , 高级工程师 , 高级技师 ;
如 图1 所示 ,假如l或 1断路器因故障无法拉 2 1 开 ,必须退出运行检修。
崔 冲霄 (9 8, , 17 ) 男 山西介休人 ,0 8 20 年毕业 于山西工
程职业技术学院机电工程 与管理专业 , 助理工程师 , 从事 电气设备管理与应用 的研究 ;
2 3断 路 器控 制 电源 ,再 拉 开 1 2 闸 ,这 样 l 断路 2刀 2 A相 触头 ,即可发 现接 触不 良刀 闸会 有 轻微 放 电火 花 ( 最好 夜 间进 行 ) 。如发 现 1 1 闸A 刀 闸 接触 2刀 相

一个半断路器接线

一个半断路器接线

一个半断路器接线
两个元件引线用三台断路器接往两组母线组成一个半断路器接线。

每一回路经一台断路器接至母线,两回路间设一联络断路器,形成一串,又称二分之三接线。

运行时,两组母线和全部断路器都投入工作,形成多环状供电,具有较高的供电可靠性和运行灵活性。

任一母线故障或检修,均不致停电;除联络断路器故障时与其相连的两回线路短时停电外,其他任何断路器故障或检修都不会中断供电;甚至两组母线同时故障(或一组检修时另一组故障)的极端情况下,功率仍能继续输送。

此种接线运行
方便,操作简单,隔离开关只在检修时作为隔离电器。

为进一步提高接线可靠性,并防止联络断路器故障可能同时切除两组电源线路,可尽量把同名元件布置在不同串上;同名元件分别接入不同母线上。

即将变压器和出线同串交叉配置,此时,将增加配电装置间隔。

一个半断路器接线,特别适宜于220KV以上的超高压、大容量系统中。

但使用设备较多,特别是断路器和电流互感器,投资较大,二次控制接线和继电保护都比较复杂。

发电厂变电所电气设备复习题1

发电厂变电所电气设备复习题1

《发电厂变电所电气设备》复习题1一、填空题1.交流电弧的熄灭条件是电流自然过零后,弧隙介质强度永远高于()。

2.光电式电压互感器的基本原理主要分为基于电光效应、基于()效应和基于分压效应三种。

3.单母线分段的作用是()。

4.在单断路器的双母线带旁路母线接线中,设置旁路设施的作用是()。

5.厂用电动机自启动分为空载自启动、()自启动和()自启动。

6.屋外配电装置的种类分为普通中型、()、()和半高型。

7.成套配电装置分为低压配电屏、()和()和箱式变电所等。

8.电气设备要能可靠工作,必须按正常工作条件进行选择,并按()状态来校验动、热稳定性。

9.短路时最大电动力产生于三相导体中的()相,短路形式为()短路。

10.开关电器的短路热效应计算时间宜采用()保护动作时间加上断路器的分闸时间。

11.火力发电厂的控制方式可分为主控制室控制方式和()控制方式。

12.绘制展开图时一般把整个二次回路分成交流电流回路、()回路、直流操作回路和()回路等几个组成部分。

13.在新的国家标准中,TA代表()互感器,QF代表(),“ON”表示()。

二、名词解释1.真空断路器:2.电流互感器的电流误差:3.一台半断路器接线:4.配电装置的最小安全净距A值:三、简答题1.熄灭交流电弧的方法有哪些?2.厂用备用电源的引接方式有哪些?3.写出采用实用计算法和A—θ曲线求出导体短时最高发热温度的计算步骤。

四、综合题画出具有两回电源进线、四回出线并设置专用旁路断路器的双母线带旁路母线的电气主接线图,并说明用旁路断路器代替出线断路器的倒闸操作步骤。

(要求进线不上旁路)五、计算题某高温高压火电厂高压厂用备用变压器为分裂低压绕组变压器,调压方式为有载调压。

其高压绕组额定容量为40000kV A,低压绕组额定容量为20000kV A,以高压绕组额定容量为基准的半穿越电抗为U K12%=17.5。

高压厂用变压器已带负荷7000kV A,高压母线上参加自启动的电动机容量为14000kW ,高压电动机的启动电流平均倍数为K av1=5,cos 1ϕ=0.8,效率1η=0.93,高压厂用母线电压U *=1.1(有载调压)。

电气设备及主系统单选测试题

电气设备及主系统单选测试题

电气设备及主系统单选测试题一、单选题(共80题,每题1分,共80分)1、对配电网串联电抗器用途描达错误的有().A、增加输电线路的电抗,以降低系统的短路电沆B、起滤波功能,改善电能质量C、蓄能,改善电能质量D、做无功负荷使用,消耗电网的过剩无功正确答案:D2、下列不是特高压直流输电的优点是〔A、调节快速,运行可靠B、限制短路电流C、没有电容充电电流D、线路造价高,年电能损失小正确答案:D3、下列()宜采用一台半断路器接线。

A、35~110kVB、330~500kVC、110~220kVD、10~35kV正确答案:B4、将名方家基本建设期和生产运行期的全部支出费用均折算至计算期的第一年,现值低的方案是可取方案,这种经济技术分析方法是()A、年费用比较法B、最小费用法C、净现值法D、费用现值法正确答案:B5、采用单母线分段的主接线,当分段断路器闭合运行时,如果某段母线上发生故障,继电保护动作首先跳开()A、出线断路器B、分段断路器C、电源支路断路器D、该故障分段母线上的所有断路器正确答案:B6、断路器开断中性点不直接接地系统中的三相短路电路时,其首先开断相的恢复电压的工频分量为相电压的()倍。

A、1.73B、1.3C、1.5D、0.866正确答案:C7、一般凝气式火电厂厂用电率为()。

A、8%~11%B、11%~-13%C、5%~8%D、3%~5%正确答案:C8、在一定时间内,()的百分数,称为该时间段的厂用电率。

A、厂用电耗电量与全部发电量之比B、全部发电量与厂用电耗电量之比C、厂用电耗电量与主变压器高压侧额定容量之比D、厂用电耗电量与主变压器低压侧额定容量之比正确答案:A9、大型水电厂厂用电最合理的是()。

A、单母线分两段,由两台厂用变压器以暗备用的方式分别给两段母线供电B、单母线按机组合数分段,每段设置一台厂用变压器以暗备用的方式分别给各段母线供电C、单母线分两段,由两台厂用变压器以明备用的方式分别给两段母线供电D、单母线按机组台数分段,每段设置一合厂用变压器以明备用的方式分别给各段母线供电正确答案:D10、一般情况下,物质温度超过5000°C以上,物质就会转化为(A、固态B、液态C、气态D、等离子态正确答案:D11、根据对电气主接线的基本要求,设计电气主接线时首先要考虑(A、采用无母线的接线形式B、尽量降低投资、少占耕地C、保证必要的可靠性和电能质量要求D、采用有母线的接线形式正确答案:B12、装设分段电抗器的作用是()A、改善母线的电压质量B、吸收多余的无功功率C、改进用户的功率因数D、限制母线回路中的短路电流正确答案:D13、矩形导体广泛用于(),工作电流()的配电装置中。

一个半断路器接线方式

一个半断路器接线方式

一台半断路器接线(一)1.2.3.1 近几年来,我国已相继建成了许多区域性的大型电网,如果在大型电力网络中的大容量发电厂和枢纽变电站发生了停电事故,则将给整个电力系统的安全稳定运行带来严重威胁。

因此,为了提高这些重要厂、站的运行可靠性,在330KV及以上的电压等级系统中,3/2断路器接线已经得到广泛采用。

那么,什么是3/2接线或者叫一个半接线方式呢?它有什么特点呢?1.2.3.2每一回路经一台断路器1QF或3QF接至一组母线,两回路之间设一联络断路器2QF,形成一个“串”,两个回路共用三台断路器,故又称二分之三接线。

和常规双母线带旁路接线方式比较,3/2主接线方式主要有以下优点。

(1)运行调度灵活,操作更加方便。

当任一开关需要检修时,只需把相应开关及刀闸拉开即可,不影响送电和保护运行。

因此,操作更加简便,减少了人为误操作的可能性。

而常规接线开关需要检修时必须带路,尤其是母联开关需要检修时,必须倒成单母线运行,一次操作量大,且十分繁琐,每次停电需要很长时间。

(2)供电更加可靠、安全。

①当任何一台断路器在切除故障过程中拒动时,最多只扩大到多切除一条引出线或一台主变。

如下图所示:当线路3上发生故障时,6DL跳开,而5DL开关拒动时,由5DL的断路器失灵保护动作切除4DL,这时最多切除线路2,而其它线路、主变和发电机照样正常运行,因此供电可靠性较高。

而在双母线带旁路主接线中,若一条出线故障,其开关若发生拒动,失灵保护将跳开该开关所在母线上连接的所有开关。

②当两台断路器同时运行时,如果引出线故障,两侧开关同时跳开后,若先重合的断路器拒绝重合或重合失败,可以由后重合的断路器来补救。

常规接线在重合闸拒动或重合失败时将影响正常供电。

因此,和双母线带旁路主接线相比较,3/2接线的供电可靠性将大大提高。

③在3/2接线中,母线保护不再象常规接线中那么重要,即使母差保护误动也不会影响正常运行。

④在3/2接线中,每路出线保护所用电压不公用,只取自本路CVT,因此,CVT 有故障时,只会影响本路保护运行,不会影响到其它出线的正常运行。

一个半断路器接线电压互感器的配置及电压回路

一个半断路器接线电压互感器的配置及电压回路

一个半断路器接线电压互感器的配置及电压回路3/2断路器接线的电压互感器配置,如下图所示:电压互感器配置的一般原则如下:1.每回线路配置一组电容式电压互感器,作为线路保护、测量表计、同期和载波通道用。

2.母线电压互感器的配置,取决于母线保护和测量表计的需要。

如母线保护不需要接入电压回路,为了接测量表计和同期装置,只需在母线上装设一台单相电压互感器。

3.在变压器回路一般只装设一台单相式电压互感器。

只有在变压器保护需要三相电压时(例如,在500kV侧装阻抗保护时)才装设三相式电压互感器。

每个元件的测量、保护和自动装置的电压回路都接至元件自己的电压互感器,不设公用的电压小母线,使电压回路接线大为简化。

220~500kV电压互感器具有三个二次绕组,其中一个0.1/3P级,供测量表计和保护用;第二个3P级供保护和自动装置用;第三个3P或6P级或开口三角,供保护用。

两套主保护分别接在电压互感器的二个二次绕组。

3/2断路器接线每个元件的保护电压回路一般不考虑接母线电压互感器,其主要原因是:第一,如接母线电压互感器,电压回路需经切换后才能接到保护装置。

与双母线接线时电压回路切换不同,此时切换回路要串入有关的断路器和隔离开关辅助接点,接线复杂、可靠性低。

第二,当母线故障、母线侧断路器断开后,元件不应停电,但因母线侧断路器断开,相应的切换回路断开,有可能使线路保护失去电压,阻抗继电器误动作。

500kV线路都配有双重化主保护,每套保护都有独立的电流互感器和直流电源以及跳闸回路。

在双母线接线的情况下,两套主保护的电压回路也是分开的,一套接线路电压互感器,另一套接母线电压互感器,因此,电压回路的可靠性较高。

当线路侧电压互感器故障退出运行时,线路保护仍能保留一套主保护运行。

在3/2断路器接线时,线路电压互感器故障退出,两套主保护均失去电压而不能运行。

但这种情况很少发生。
