箭条图
箭条图
意义与功能

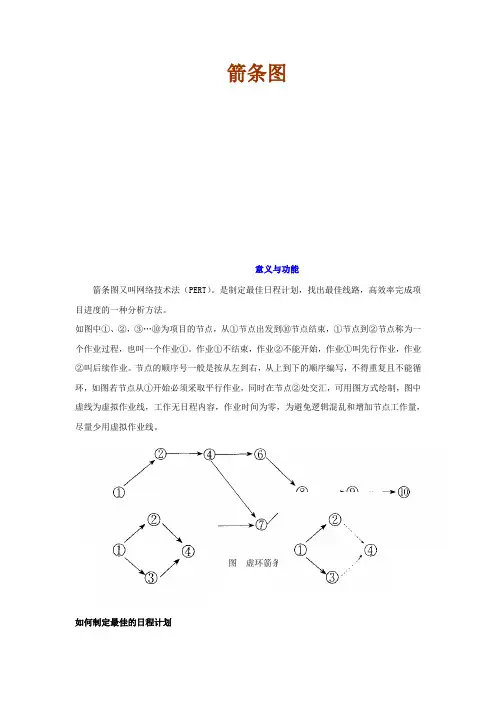

箭条图又叫网络技术法（PERT）。
是制定最佳日程计划，找出最佳线路，高效率完成项目进度的一种分析方法。
如图中①、②，③…⑩为项目的节点，从①节点出发到⑩节点结束，①节点到②节点称为一个作业过程，也叫一个作业①。
作业①不结束，作业②不能开始，作业①叫先行作业，作业②叫后续作业。
节点的顺序号一般是按从左到右，从上到下的顺序编写，不得重复且不能循环，如图若节点从①开始必须采取平行作业，同时在节点②处交汇，可用图方式绘制，图中虚线为虚拟作业线，工作无日程内容，作业时间为零，为避免逻辑混乱和增加节点工作量，尽量少用虚拟作业线。
图循环箭条图图虚环箭条图
如何制定最佳的日程计划
[解决问题实例]
完成某一工程需A、B、C、D四道工序，其作业如下表所示：
表
工序先行工序日程/时间
A －30天
B －40天
C B 10天
D A、C 15天
其箭条图为：
图
从①——③——④共需时间： 30＋15＝45天
从①——②——③——④共需时间： 40＋10＋15＝65天，这条路线叫关键路线或临界路线。
若A、B同时开工，最迟65天可完成此项工程。
若先A后日开工，最早需95天才可完成此项工程。
节点日程和作业日程
由图可知，从路线①——③——④有20天余量，在①——③中，最早开工时间是0，最早结束时间是30天，接着要等20天，才可进行③——④的工作，若等20天，迟开工的时间是20天则最迟结束的时间是50天。
甘特图和网络图
网络图的组成-作业 (Activity)
作业:是指一项工作或一道工序，需要消耗 人力、物力和时间的具体活动过程。在网 络图中作业用箭线表示，箭尾i表示作业开 始，箭头j表示作业结束。
网络图作业之间的逻辑关系
紧前作业：是指紧接在该作业之前的作业。 紧前作业不结束，则该作业不能开始。 紧后作业：是指紧接在该作业之后的作业。 该作业不结束，紧后作业不能开始。 平等作业：是指能与该作业同时开始的作 业
绘制网络图的基本规则
进入一个结点的箭线可以有多条，但相邻 两个结点之间只能有一条箭线。当需表示 多活动之间的关系时，需增加节点(Node) 和虚拟作业(Dummy activity)来表示。
绘制网络图的其它 各结点的前后都有箭线连接，即图中不能 有缺口，使自网络始点起经由任何箭线都 可以达到网络终点。否则，将使某些作业 失去与其紧后（或紧前）作业应有的联系。
绘制网络图的基本规则
箭线的首尾必须有事件，不允许从一条箭 线的中间引出另一条箭线。 网络图绘制力求简单明了，箭线最好画成 水平线或具有一段水平线的折线；箭线尽 量避免交叉；尽可能将关键路线布置在中 心位置。
网络图的优缺点
能全面而明确地反映各个过程之间相互联 系、相互制约的逻辑关系。 通过时间参数的计算，能够找出关键点和 关键线路，便于管理者抓住主要矛盾。 通过时间参数的计算，可以对图中的程序 进行调整和优化，从而从诸多可行方案中 选出最优方案。 绘图麻烦、不易看懂，表达不直观
关键线路
有时一个网络图中的关键路线不止一条， 即若干条路线长度相等。除关键路线外， 其它的路线统称为非关键路线。关键路线 并不是一成不变的，在一定的条件下，关 键路线与非关键路线可以相互转化。
箭条图-网络表-甘特图

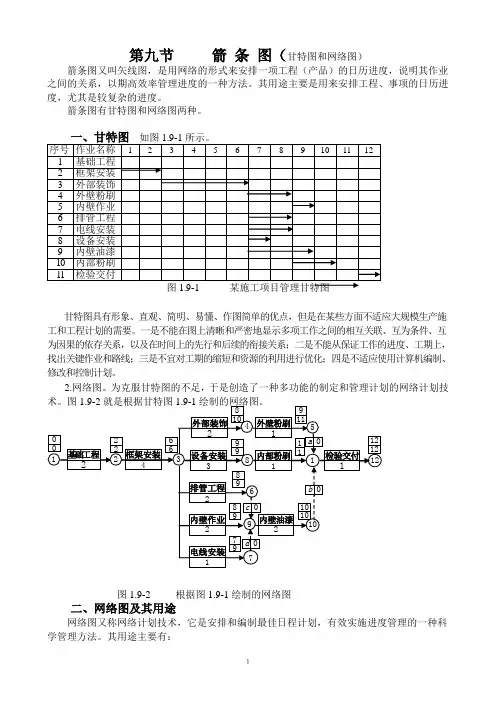

第九节箭条图（甘特图和网络图）箭条图又叫矢线图，是用网络的形式来安排一项工程（产品）的日历进度，说明其作业之间的关系，以期高效率管理进度的一种方法。
其用途主要是用来安排工程、事项的日历进度，尤其是较复杂的进度。
箭条图有甘特图和网络图两种。
甘特图具有形象、直观、简明、易懂、作图简单的优点，但是在某些方面不适应大规模生产施工和工程计划的需要。
一是不能在图上清晰和严密地显示多项工作之间的相互关联、互为条件、互为因果的依存关系，以及在时间上的先行和后续的衔接关系；二是不能从保证工作的进度、工期上，找出关键作业和路线；三是不宜对工期的缩短和资源的利用进行优化；四是不适应使用计算机编制、修改和控制计划。
2.网络图。
为克服甘特图的不足，于是创造了一种多功能的制定和管理计划的网络计划技图1.9-2 根据图1.9-1绘制的网络图二、网络图及其用途网络图又称网络计划技术，它是安排和编制最佳日程计划，有效实施进度管理的一种科学管理方法。
其用途主要有：１２1.制定详细的实施计划；2.可以在计划阶段对方案进行仔细推敲，从而保证计划的严密性；3.进入计划实施阶段后，对于情况的变化和计划的变更都可以作适当的调整；4.能够具体而迅速地了解某项工作延误对总体工作的影响，从而及早采取措施，计划规模越大，越能反映出该方法的作用。
三、网络图的绘制规则1.符号及含义。
方向、时序和编号是网络图的三要素，网络图的结构和表示方法如下：⑴作业名称或代号，一般标注在箭条的上面或左边。
⑵节点和编号。
节点表示作业的开始和/编号表示工序的顺序，且只能由小指向大； ⑶矢线。
表示具体的作业、工作任务。
箭尾的节点表示本作业的开始，箭头的节点表示本作业的结束和/或下一作业的开始；实矢线表示确实存在的作业，而虚矢线表示虚拟工序（实际不存在的），只表示作业间的相互关系。
⑷作业时间。
表示作业需要的时间，一般标在矢线下面或右边。
⑸粗实线。
表示工时无法压缩工序的路线，是整个工程的关键作业路线。
新qc七大手法的概念

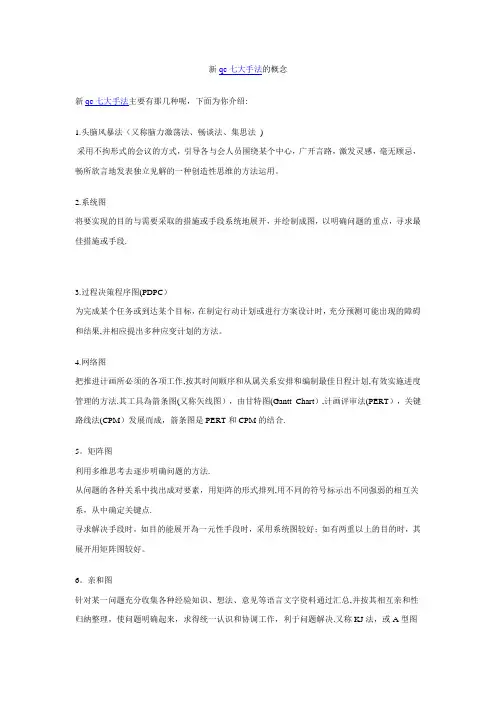

新qc七大手法的概念新qc七大手法主要有那几种呢，下面为你介绍:1.头脑风暴法（又称脑力激荡法、畅谈法、集思法 )采用不拘形式的会议的方式，引导各与会人员围绕某个中心，广开言路，激发灵感，毫无顾忌，畅所欲言地发表独立见解的一种创造性思维的方法运用。

2.系统图将要实现的目的与需要采取的措施或手段系统地展开，并绘制成图，以明确问题的重点，寻求最佳措施或手段.3.过程决策程序图(PDPC）为完成某个任务或到达某个目标，在制定行动计划或进行方案设计时，充分预测可能出现的障碍和结果,并相应提出多种应变计划的方法。
4.网络图把推进计画所必须的各项工作,按其时间顺序和从属关系安排和编制最佳日程计划,有效实施进度管理的方法.其工具為箭条图(又称矢线图），由甘特图(Gantt Chart）,计画评审法(PERT），关键路线法(CPM）发展而成，箭条图是PERT和CPM的结合.5。
矩阵图利用多维思考去逐步明确问题的方法.从问题的各种关系中找出成对要素，用矩阵的形式排列,用不同的符号标示出不同强弱的相互关系，从中确定关键点.寻求解决手段时，如目的能展开為一元性手段时，采用系统图较好；如有两重以上的目的时，其展开用矩阵图较好。
6。
亲和图针对某一问题充分收集各种经验知识、想法、意见等语言文字资料通过汇总,并按其相互亲和性归纳整理，使问题明确起来，求得统一认识和协调工作，利于问题解决.又称KJ法，或A型图解法。
7。
流程图将一个过程(如工艺过程、检验过程、质量改进过程)的步骤，用图的形式表示出来的一种图示技术。
可以用来描述现有的过程,也可用来设计一个新的过程。
