沪科版物理九年级上册第15章达标试题及答案
沪科版九年级物理第十五章测试题（含答案）
沪科版九年级物理第十五章测试题（含答案）（时间：90分钟满分：100分姓名：）一、单项选择题（每小题3分，共30分，每小题只有一个正确的选项）1•对电阻的理解，下列说法正确的是（C）A•电阻的大小与加任它两端的电压成正比，与通过它的电流成反比B•电阻的大小与加在它两端的电压成反比，与通过它的电流成正比C•电阻是导体本身的一种性质，与电流、电压没有关系D•电阻的大小和环境温度有关，温度越高，阻值一定越大2•给你两根长度相同但横截面积不同的镣铭合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线•现需要研究的课题有：①导体的电阻跟它的横截而枳的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。
由上述实验器材可以完成的研究课题是（C）A-只有① B.只有② C.①和② D.①②和③3•（常德中考）如图所示，是某实验小组的同学连接的电路，则（C）A-在连接此电路时，开关应该断开：开关闭合前，滑片应处于最左端B•Si、S?都闭合时，4、4并联，电流表测干路的电流C-先闭合S2-再断开鬲时，电流表示数变小，电压表示数变小D•Si、Sz都闭合・将滑片右移时・电流表示数变小，电压表示数变小4•小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出J'1一§图像，如图乙，由图可知（A）甲乙A.定值电阻两端电压控制为2V不变B-当电流为0.2A时，电阻&为0.1QC-当滑片向右移时，电压表示数变大D•当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1：25•（青海中考）在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
根据图像・下列说法正确的是（B）A-导体甲的电阻大于导体乙的电阻B-通过导体乙的电流与其两端的电压成正比C•当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD-将两导体并联后接在3V的电源上时，干路中的电流为06A第5题图第6题图6•（宿迁中考）如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V下列选项符合题意的是（D）A-电压表测冬两端电压 B.Ri、&组成并联电路C•若开关断开，电压表示数为0 D.&、R2电阻之比为2 :17为了测定小灯泡的电阻，现提供如下器材：额定电压为2.5V的小灯泡，电压表（量程有“0〜3V”和-0-15V），电流表（量程有“0〜06A”和“。
沪科版九年级物理上册第十五章测试卷
第十五章测试卷时间：70分钟满分：70分一、填空题(每题2分，共20分)1．小青同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯；则开关应装在虚线框 2 (选填“1”或“2”)中。
安装完毕后，用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明灯是否正常，闭合开关后，发现灯泡L0发光呈暗红色，则说明安装的照明灯正常(选填“正常”“开路”或“短路”)2．利用伏安法测电阻时常常用到如图所示的两种电路，某同学实验时所用电流表的内阻约为10 Ω，电压表的内阻约为20 kΩ，待测电阻的阻值约为100 Ω，为了减小误差，他应该采用图甲(选填“甲”或“乙”)所示的连接方法，利用该方法进行实验时，测量结果会偏小(选填“大”或“小”)。
3．如图所示的电路中，当开关S1、S2闭合后，用酒精灯给玻璃心柱、细铁丝加热，观察到L1灯泡从不发光到发光，且亮度逐渐变亮，L2灯泡亮度逐渐变暗，说明玻璃的导电性能随温度升高而变强(选填“变强”“变弱”或“不变”)；说明铁丝的电阻随温度升高而变大(选填“变大”“变小”或“不变”)。
4．如图所示，电源电压恒定，当S2、S3闭合、S1断开时，电压表示数为6 V；当S1、S3断开、S2闭合时，电压表示数为4 V，则此时R1两端的电压为 2 V；当S1、S3闭合、S2断开时，电流表A和A1的示数分别为0.5 A和0.2 A，则R2的阻值为20 Ω。
5．某同学按如图方式测量R x的电阻，实验中他读出电流表示数为0.2 A，电压表示数为2.9 V，则他测量R x的值为14.5 Ω，实验时，若考虑电压表电阻对测量结果的影响，则测量的值比R x的真实值偏小(选填“偏大”“偏小”或“一样大”)。
6．用均匀的电阻丝围成一个正方形ABCD，如图所示，其中E为CD 的中点。
当B、D两点接入电路中时，阻值为8 Ω；那么将B、E两点接入电路时，阻值为7.5 Ω。
泸科版九年级物理上册第十五章达标测试卷附答案
泸科版九年级物理上册第十五章达标测试卷一、填空题(每空2分，作图2分，共20分)1．如图所示的是部分家庭电路简化图，其中导线a是________(填“零”或“火”)线。
(第1题)(第2题)(第3题)2．如图所示的电路中，R1＝10 Ω，R2＝20 Ω，AB两端的电压U＝7.5 V，则电压表示数为________V。
3．两个电阻元件A和B的两端电压与流过它们的电流的关系如图所示。
若将A和B两电阻元件串联在电流为0.3 A的电路中，则该电路电源电压是________V。
4．在如图所示的电路中，电压U保持不变，其中R1＝40 Ω、R2＝60 Ω，当开关S断开时，电流表示数为0.9 A，则当开关S闭合时，电流表示数为________A。
(第4题)(第5题)(第6题)5．如图所示，电源电压不变，当滑片在a、b两点间移动时，电流表示数变化范围为0.1～0.5 A，电压表示数变化范围为2～4 V，则电源电压为________V。
6．如图所示的电路中，电源电压不变，R1＝10 Ω，R2＝20 Ω，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲U乙＝________。
7．如图所示电路，电源电压不变，闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1 V。
若I1∶I2＝4∶3，前后两次滑动变阻器的阻值之比为2∶3，则电源电压为________V。
(第7题)(第8题)(第9题)(第10题)8．小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是____________________。
9．如图所示，滑动变阻器R2的滑片在某两点间移动时，电流表示数范围在1 A到2 A之间变化，电压表示数相应在6 V到9 V之间变化。
则定值电阻R1的阻值是________Ω。
10．【新题】家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

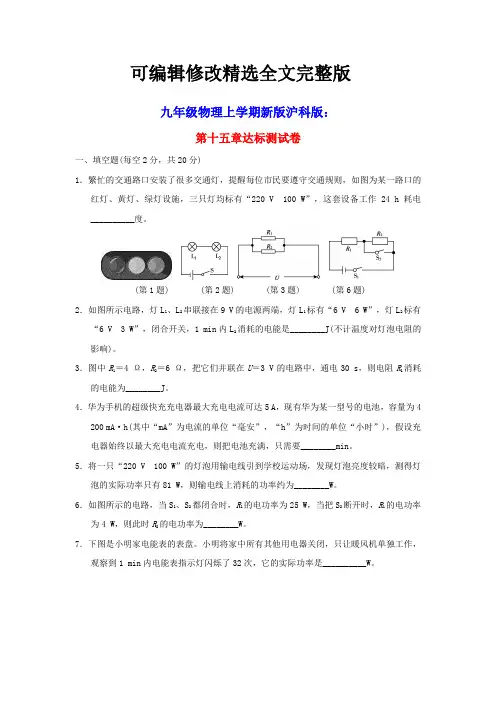

九年级物理上册第15章电能与电功率达标测试卷新版粤教沪版(含答案)【可编辑全文】
可编辑修改精选全文完整版九年级物理上学期新版沪科版：第十五章达标测试卷一、填空题(每空2分，共20分)1．繁忙的交通路口安装了很多交通灯，提醒每位市民要遵守交通规则，如图为某一路口的红灯、黄灯、绿灯设施，三只灯均标有“220 V100 W”，这套设备工作24 h耗电__________度。
(第1题) (第2题) (第3题) (第6题)2．如图所示电路，灯L1、L2串联接在9 V的电源两端，灯L1标有“6 V 6 W”，灯L2标有“6 V 3 W”，闭合开关，1 min内L2消耗的电能是________J(不计温度对灯泡电阻的影响)。
3．图中R1＝4 Ω，R2＝6 Ω，把它们并联在U＝3 V的电路中，通电30 s，则电阻R1消耗的电能为________J。
4．华为手机的超级快充充电器最大充电电流可达5 A，现有华为某一型号的电池，容量为4 200 mA·h(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，假设充电器始终以最大充电电流充电，则把电池充满，只需要________min。
5．将一只“220 V100 W”的灯泡用输电线引到学校运动场，发现灯泡亮度较暗，测得灯泡的实际功率只有81 W，则输电线上消耗的功率约为________W。
6．如图所示的电路，当S1、S2都闭合时，R1的电功率为25 W，当把S2断开时，R1的电功率为4 W，则此时R2的电功率为________W。
7．下图是小明家电能表的表盘。
小明将家中所有其他用电器关闭，只让暖风机单独工作，观察到1 min内电能表指示灯闪烁了32次，它的实际功率是__________W。
(第7题) (第8题)(第9题) (第10题)8．有一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压关系如图所示。
由图可得当小灯泡的实际功率为 1 W时，R消耗的电功率为________W。
9.如图所示电路，电源电压不变，定值电阻R0与滑动变阻器R串联。
2023年沪科版九年级上册物理第十五章综合测试试卷及答案
A.
B.R
C.
D.
-15-
第十五章练习
15.如图甲所示电路中，电源电压U可调，R1是电阻
箱，R2是定值电阻，改变R1的阻值，两电流表示数
与R1关系图像如图乙所示，则U与R1关系图像正确
的是( D )
A
B
C
D
-16-
第十五章练习
16.如图所示，R1为定值电阻，R2为滑动变阻器，电
源电压保持不变。闭合开关S，滑动变阻器滑片P从中
②表的示数之比为n，则n－mn＝ 1 。
第10题图
-10-
第十五章练习
二、选择题(每小题2分，共14分；每小题给出的四
个选项中，只有一个选项符合题意，请把符合题意
的选项序号填入下列表格内，答案未填入表格内的
不能得分)
-11-
第十五章练习
11.下列说法正确的是( B )
A.滑动变阻器的绝缘管上所绕的电阻丝是用绝缘材
不变，当滑动变阻器的滑片P从最上端向下端移动
时，电压表的示数变化范围是 10~7.5 V。
第8题图
-8-
第十五章练习
9.在相距20 km的甲、乙两地之间有两条输电线，
已知每1 m输电线的电阻为0.01 Ω。现输电线在某
处发生短路，为确定短路位置，检修员利用电压表、
电流表和电源接成如图所示电路进行检测，当电压
第十五章练习
第十五章练习
一、填空题(每小题2分，共20分)
1.如图所示的A、B两根横截面积相同的铜线，A铜
线的电阻比B铜线的电阻 小 (选填“大”或“小”)。
2.已知两个阻值相等的定值电阻并联的总电阻为5
Ω，则这两个电阻串联的总电阻为 20 Ω。

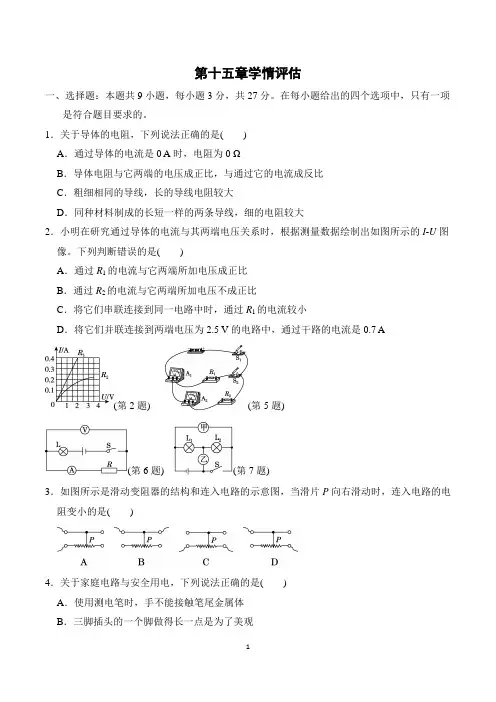

沪科版九年级上册物理第十五章同步测试试卷及答案
第十五章学情评估一、选择题：本题共9小题，每小题3分，共27分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1．关于导体的电阻，下列说法正确的是()A．通过导体的电流是0 A时，电阻为0 ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大2．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I-U图像。
下列判断错误的是()A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联连接到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为2.5 V的电路中，通过干路的电流是0.7 A(第2题) (第5题)(第6题) (第7题)3．如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是()4．关于家庭电路与安全用电，下列说法正确的是()A．使用测电笔时，手不能接触笔尾金属体B．三脚插头的一个脚做得长一点是为了美观C．家中空气开关“跳闸”了，一定是发生了短路D．更换灯泡或搬动电器前应断开电源开关5. 如图所示的电路中，电阻R2的阻值为15 Ω。
当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2 A。
下列说法正确的是()A．电阻R1的阻值为10 ΩB．开关S1、S2闭合时，通过电阻R1的电流为0.5 AC．开关S1、S2闭合时，电流表A1测量的是通过R1的电流D．开关S2断开时，电流表A2的示数为0.5 A6．如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，两电表均无示数，则该电路中出现的故障可能是()A．灯L短路B．灯L开路C．电阻R开路D．电阻R短路7．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4∶3，此时灯L1和L2的电阻之比为()A．1∶3 B．3∶1C．3∶4 D．4∶38．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示。
沪科版九年级物理第15章达标检测卷含答案
沪科版九年级物理第15章达标检测卷一、选择题(每题3分，共30分)1．下列说法中不正确的是()A．同一导体，它两端电压越大，通过它的电流也越大B．相同的电压加在电阻不同的导体两端，电流一定不同C．用不同的导体探究电流和电压的关系，得到的结论都一样D．当加在导体两端的电压改变时，电压与电流的比值也随着改变2．如图为定值电阻甲和乙的电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是() A．I甲＝I乙，U甲＞U乙B．I甲＝I乙，U甲＜U乙C．I甲＜I乙，U甲＞U乙D．I甲＜I乙，U甲＝U乙3．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。
若电路中只有一处故障，故障可能是()A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路4．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。
将它们按如图所示串联在电路中，则下列选项正确的是()A．电阻丝a的阻值较大B．电阻丝a两端的电压较大C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大5．如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。
测量时，身高越高()A．电压表示数越小B．电压表示数越大C．电路中的电流越大D．电路中的电流越小6．关于家庭电路和安全用电，下列说法或做法中正确的是() A．家庭电路中空气开关“跳闸”，应找到原因后再闭合开关B．家庭电路中，控制灯具的开关既可安装在火线上，也可安装在零线上C．可以将电烤炉、电火锅等多个大功率用电器接在一个插线板上同时使用D．电器设备起火，可直接用水灭火7．某家庭电路的组成如图所示，下列说法正确的是()A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全8．如图所示电路，电源电压恒定。
沪科版九年级物理第十五章测试题(含答案)
沪科版九年级物理第十五章测试题（含答案）(时间：90分钟满分：100分姓名：__________)一、单项选择题(每小题3分，共30分，每小题只有一个正确的选项)1．对电阻的理解，下列说法正确的是( C )A．电阻的大小与加在它两端的电压成正比，与通过它的电流成反比B．电阻的大小与加在它两端的电压成反比，与通过它的电流成正比C．电阻是导体本身的一种性质，与电流、电压没有关系D．电阻的大小和环境温度有关，温度越高，阻值一定越大2．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。
由上述实验器材可以完成的研究课题是( C)A．只有①B．只有②C．①和②D．①②和③3．(常德中考)如图所示，是某实验小组的同学连接的电路，则( C)A．在连接此电路时，开关应该断开；开关闭合前，滑片应处于最左端B．S1、S2都闭合时，L1、L2并联，电流表测干路的电流C．先闭合S1、S2，再断开S1时，电流表示数变小，电压表示数变小D．S1、S2都闭合，将滑片右移时，电流表示数变小，电压表示数变小4．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I－1R图像，如图乙，由图可知( A )A．定值电阻两端电压控制为2 V不变B．当电流为0.2 A时，电阻R为0.1ΩC．当滑片向右移时，电压表示数变大D．当电流分别为0.25 A和0.5 A时，接入电路的导体的电阻之比为1∶25．(青海中考)在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
根据图像，下列说法正确的是( B)A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2 V时，通过导体甲的电流为0.2 AD．将两导体并联后接在3 V的电源上时，干路中的电流为0.6 A第5题图第6题图6．(宿迁中考)如图所示，电源电压为3 V保持不变，闭合开关，电压表示数为2 V。
2022年最新沪科版九年级物理第十五章探究电路达标测试试卷(含答案详解)
沪科版九年级物理第十五章探究电路达标测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的电路中电源电压保持不变，R0是定值电阻，R是滑动变阻器。
闭合开关后，将滑动变阻器的滑片P逐渐向右滑动，则（）A．电流表和电压表的示数均变大B．电流表和电压表的示数均变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大2、小刚安装了如图所示的家庭电路，其中安装错误的是（）A．保险丝B．开关C．三孔插座D．双孔插座3、如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻R x阻值的电路是（）A．B．C．D．4、如图所示电路中，电源电压保持不变，闭合开关S，用滑动变阻器调节灯泡亮度。
则电流表示数I 与电压表示数U的关系图像是（）A．B．C．D．5、日常用电中，下列各种做法符合安全用电原则的是（）A．用湿抹布去除插座和灯泡上的污垢B．用电器的金属外壳要保证良好接地C．发现有人触电应快速用手将人拉开D．用铜丝代替保险丝6、力的单位是为了纪念下列哪位物理学家而命名的（）A．牛顿B．欧姆C．帕斯卡D．安培7、以下做法符合安全用电原则的是（）A．雷雨天在室外使用手机打电话B．空气开关跳闸后，立刻合上继续使用C．更换灯泡前先断开电源D．家用电器起火时，先用泡沫灭火器灭火，再切断电源8、在如图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。
用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P9、如图是某家庭电路的一部分，下列说法正确的是（）A．零线与地线之间的电压为220VB．电冰箱接入三孔插座后其外壳与零线相连C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路10、如图所示，电源电压恒定。
沪科版物理九年级上册第十五章同步测试题3份含答案解析
第十五章卷1一、选择题（每小题3分，共30分）1．（2015•焦作一模）根据欧姆定律公式I=可以导出R=，由公式得出的正确结论是（）A．导体电阻的大小跟导体两端电压成正比B．导体电阻的大小跟导体中电流成反比C．导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D．导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和导体中的电流无关【考点】欧姆定律．【难度】易【专题】欧姆定律．【分析】电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关．其大小等于导体两端的电压与通过导体的电流之比．【解答】解：导体电阻由导体材料、长度、横截面积决定，与导体两端的电压和通过导体的电流无关，导体电阻在数值上等于导体两端电压与通过导体的电流之比，故D正确；故选D．【点评】本题考查了电阻的性质，需要学生熟记电阻的定义和性质，从而正确求解．2.（2007秋•相城区期末）如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A．保持R2滑片的位置不变B．保持R2两端的电压不变C．保持R1不变，调节R2滑片到不同的适当位置D．保持电路中电流不变【考点】电路中的电流与哪些因素有关．【难度】中【专题】控制变量法．【分析】（1）电流跟电压、电阻有关，用控制变量法研究电流跟电压和电阻的关系．（2）研究电流跟电压的关系时，保持电阻不变，改变定值电阻两端的电压，讨论电流跟电压的关系．（3）研究电流跟电阻的关系时，保持电阻两端的电压不变，改变电阻大小，讨论电流跟电阻的关系．【解答】解：研究电流跟电压的关系时，保持电阻不变，通过移动滑动变阻器的滑片，改变定值电阻的电压和电流，讨论电流跟电压的关系．故选C【点评】（1）正确掌握欧姆定律的电流跟电压、电阻的关系．（2）导体两端的电压一定时，导体中的电流跟导体的电阻成反比，在电阻一定时，导体中的电流跟导体的电压成正比．3.（2011•雅安）在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（）A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑【考点】电路中的电流与哪些因素有关；欧姆定律的应用．【难度】中【专题】应用题；压轴题．【分析】探究电流跟电阻的关系时，要保持电阻两端的电压不变，去改变电阻，但当电阻增大时，它两端的电压也随之变化，为保证结论的准确性，要通过调节滑片使电阻两端的电压减小为原来的值，根据串联电路的分压关系去调节即可．【解答】解：当A、B两点间的电阻由5Ω更换为10Ω后，AB间的电压将增大，该实验要控制AB间的电压不变，所以下一步的操作是：向右滑动滑片，使滑动变阻器连入的电阻变大（分压变大），使AB间的电压减小，直到电压表的示数为2V为止．故选B．【点评】本题考查了学生对控制变量法的理解和掌握，并能根据串联时分压关系知道，当一个电阻阻值增大时，其两端的电压也增大．4．（2008•南昌）如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A．B．C．D．【考点】变阻器的应用．【难度】中【专题】压轴题．【分析】灯泡和滑动变阻器串联在电路中，移动滑片，改变连入电路的电阻，改变电路中灯泡的电流，能调节灯泡的亮度．灯泡和滑动变阻器并联时，移动滑片，不能改变灯泡的电流，不能调节灯泡的亮度．【解答】解：A、如图，灯泡被导线短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．B、滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．C、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，改变电路中的电流，改变灯泡的亮度．符合题意．D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．故选C．【点评】滑动变阻器和灯泡串联时才能改变灯泡的亮度．掌握滑动变阻器连入电路的部分，才能具体判断灯泡亮度的变化情况．5．（2016秋•商水县期末）如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是（）A． B．C．D．【考点】欧姆定律的应用；伏安法测电阻；伏阻法、安阻法测电阻．【难度】难【专题】电路和欧姆定律．【分析】串联电路的电流处处相等，并联电路各支路电压相等，用电压表和电流表，直接或间接测量电压和电流，根据R x=求出电阻．【解答】解：A、R x和定值电阻串联，电流表测量串联电路的电流，不能直接或间接测量R x两端的电压，不能求出R x的阻值，故A不可行；B、R x和定值电阻串联，电压表U1测量定值电阻两端的电压，根据I=，求出通过定值电阻的电流．根据串联电路电流处处相等，通过R x电流等于通过定值电阻电流I x=I0．电压表U2测量R x两端的电压U x，根据R x=求出电阻．故B可行；C、R x和定值电阻并联，电流表A1测量定值电阻的电流，根据U=IR，求出定值电阻两端的电压．根据并联电路各支路电压相等，R x两端电压等于定值电阻两端的电压U x=U0．电流表A2测量R x的电流I x，根据R x=求出电阻，故C可行；D、当S、S1都闭合时，电压表测量电源电压U；当S闭合、S1断开时，R x和定值电阻串联，电压表直接测量R x两端的电压U x；根据串联分压原理可得R0两端电压U0=U﹣U x，R0的阻值已知，根据欧姆定律可以求得串联电路的电流；待测电阻的两端电压和通过的电流均能测出，故能求出R x的阻值，故D可行；本题选不可行的，故选A．【点评】本题考查了求电阻阻值电路选择问题，知道测电阻的原理、分析清楚电路结构、应用串并联电路特点与欧姆定律即可正确解题．6．（2013秋•福田区校级期中）如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．测量值加电压表的内阻值等于电阻的实际值【考点】伏安法测电阻；欧姆定律的应用．【难度】中【专题】应用题；测量型实验综合题．【分析】电压表测量R两端电压U，电流表测量R与电压表的总电流I，总电流大于R中的电流．根据R=，测量值会偏小．【解答】解：根据R=，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大，而电压表是与电阻并联连接，测量的电压是准确的，由R=可知，电阻的测量值小于真实值．故选B．【点评】本题图中，电压表测R的实际电压，考虑电压表内阻时，电压表也有通过的电流，电流表则测量了R与电压表的总电流，测量的电流值偏大，测量值偏小．7．（2015秋•合水县校级期末）如图所示，某同学在做“测量小灯泡的电阻”的实验时，误将电流表和电压表调换了位置．闭合开关S后，下列现象中会发生的是（）A．电压表被烧坏 B．小灯泡不亮C．小灯泡被烧坏 D．电流表被烧坏【考点】伏安法测电阻；有关欧姆定律的计算．【难度】中【专题】欧姆定律．【分析】电压表由于自身电阻较大，简化电路时按断路处理；电流表由于自身电阻较小，简化时按导线处理．两表位置互换后，电压表就串联接入电流，由于自身电阻较大，导致总电阻很大，因此电路中电流很小，小灯泡和电流表中电流都很小，因此小灯泡不亮．【解答】解：电流表和电压表位置互换后，电压表就串联接入电路，由于电压表电阻很大，因此干路电流就很小，几乎没有电流流过灯泡，故小灯泡不亮，B正确．故选B．【点评】知道电压表的内阻很大在电路中相当于断路、电流表内阻很小在电路中相当于短路是关键．8.（2010•黄冈）如图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（）A． B． C． D．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】压轴题；跨学科；图析法．【分析】灯泡和滑动变阻器串联，用电源电压、定值电阻以及灯泡的电阻表示出灯泡两端电压的表达式，结合函数图象排除错误选项，然后根据串联电路起分压作用进行分析，即灯泡两端电压随滑动变阻器阻值的增大而减小判断出正确选项．【解答】解：滑动变阻器和灯泡串联，电路中的电流：I=，灯泡L两端电压：U L=IR L=；从灯泡两端的电压与滑动变阻器连入电阻的关系可以看出，灯泡两端的电压和滑动变阻器连入的电阻不成正比也不为一次函数，故排除AB选项，又因为滑动变阻器的阻值增大时，灯泡分得的电压减小，故C选项正确、D错．故选C．【点评】本题考查串联电路的电压规律、滑动变阻器的使用以及欧姆定律的应用掌握情况，本题的难点是列出电压和电阻的关系式，用正比函数、一次函数和排除法进行分析．9．（2012•鄂州）2012年黄冈市利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．若琦同学设计了四种电路（如图所示）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是（）A．B．C．D．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】应用题；图析法．【分析】先识别电路，然后根据压力的改变，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表和电流表示数的变化．【解答】解：A、电路为并联电路，电流表测量变阻器的电流，当滑片向右滑动时时，滑动变阻器接入电路的阻值增大，电流表的示数减小，故A选项错误；B、电路为并联电路，电流表测量定值电阻的电流，电流表的示数不变，故B错误；C、电路为串联电路，电压表测量变阻器两端的电压，当滑片向右滑动时，滑动变阻器接入电路的电阻增大，串联电路起分压作用，所以变阻器分得的电压变大，电压表的示数变大，故C选项正确；D、电路为串联电路，电压表测量定值电阻两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，电路中电流变小，定值电阻的阻值不变，因此电压表的示数变小，故D选项错误．故选C．【点评】本题考查滑动变阻器的使用，明确电表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路中电流、电压的变化是解题的关键．10．（2013•日照）某型号天然气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度减小时，电流表示数变大C．天然气浓度增大时，电路消耗的总功率变小D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变【考点】欧姆定律在串、并联电路中的应用．【难度】难【专题】压轴题；电路变化分析综合题．【分析】由图甲可知两电阻串联，电压表测量R0两端的电压；由图乙可知气敏电阻的性质，由电阻的变化利用欧姆定律可求得电路中电流的变化及R0两端电压的变化．【解答】解：由图乙可知，当天然气浓度增大时，气敏电阻的阻值会减小，故由欧姆定律可得电路中电流增加，即电流表示数增大，由U0=IR0可知，定值电阻两端的电压会增大，即电压表的示数会变大；同时根据P=UI可知，电路消耗的总功率变大．所以A、C说法错误．由图乙可知，当天然气浓度减小时，气敏电阻的阻值会增大，即电流表示数减小，但根据欧姆定律可知：电压表与电流表示数的比值为R0的阻值，而R0为定值电阻，阻值不变．所以B说法错误，D说法正确．故选D．【点评】本题考查学生对图象的认知及欧姆定律的使用，从图中得出气敏电阻的阻值与温度的变化关系是本题的突破口．二、填空题（每空2分，共28分）11. 如图所示中，电阻箱的读数为Ω．【考点】变阻器．【难度】易【专题】应用题；电压和电阻．【分析】电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．【解答】解：电阻箱的示数：R=2×1000Ω+0×100Ω+0×10Ω+8×1Ω=2008Ω．故答案为：2008．【点评】本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数．12. （2016•莆田）在串联电路中，若R1：R2=5：2，则通过两个电阻的电流之比是，R1与R2两端的电压之比为．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】易【专题】推理法．【分析】根据串联电路的电流关系、电压关系求解【解答】解：∵两个电阻串联∴I1=I2，即：I1：I2=1：1，∴U1：U2=R1：R2=5：2故答案为：1：1，5：2【点评】灵活运用串联电路的特点（I=I1=I2、U=U1+U2、R=R1+R2）及分压关系13．（2016•贵州）电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要使它正常工作，要给它联一个Ω的电阻．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】计算题．【分析】比较电铃的电压与电源电压，可知电源电压大于电铃的额定电压，故需要串联一个电阻分压，串联电阻两端的电压等于电源电压减去电铃的额定电压；因为电铃正常工作，电铃两端的电压等于额定电压，已知电铃的电阻，则利用欧姆定律求此时通过电铃的电流，则串联电阻的阻值利用R=计算．【解答】解：要使电铃正常工作，需要给电铃串联一个电阻R，串联电阻R两端的电压：U R=U﹣U额=8V﹣6V=2V，∵电铃正常工作，I===0.5A；则串联电阻R===4Ω；故答案为：串，4．【点评】本题考查了学生对欧姆定律、电阻串联特点的掌握和运用，应熟练掌握相关内容并能灵活应用．14.（2015秋•宜城市期末）如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是Ω；若将滑片P向右移动，A1的示数将，A2的示数将（填“变大”、“变小”或“不变”）．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】应用题；电路和欧姆定律．【分析】先对电路进行分析，可知电路的特点，由电路的特点可分析出电流表的读数，则由欧姆定律可求得R1；当滑片移动时，通过分析滑动变阻器接入电阻的变化由欧姆定律得出电流的变化．【解答】解：由图可知，R1和R2并联，A1测总电流，A2测R1支路电流，电压表测电源电压，并联电路中，干路电流等于各支路电流之和，由此可知I1一定大于I2，而两表指针位置相同，则两表肯定量程不同，A1为0～3A，A2为0～0.6A，所以两电流表读数为：I1=1.5A，I2=0.3A，由并联电路电压特点和欧姆定律得：R1===20Ω；若滑片向右移动，则接入电阻变大，电压不变，由欧姆定律可知R1中电流不变，R2中电流减小，则总电流减小；即A1示数变小，A2示数不变．故答案为：20；变小；不变．【点评】本题考查并联电路特点和欧姆定律的应用，根据电路特点分析电流表的量程是关键，必须清楚两表的示数不可能相等才能进一步的得出结论．15．（2014•鞍山）图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω 0.5A”字样，图2为R1的I﹣U图象，R1的阻值为Ω，当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为Ω，为了不损坏滑动变阻器R2，接入电路的阻值应不小于Ω．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】计算题；图析法．【分析】（1）根据R1的I﹣U图象读出任意一点电流和对应的电压，根据欧姆定律求出R1的阻值；（2）由图象读出当电路中的电流为0.2A时对应的电压，根据串联电路的电压特点求出R1两端的电压，根据欧姆定律求出滑动变阻器R2接入电路的阻值；（3）根据滑动变阻器的铭牌可知电路中的最大电流，根据欧姆定律求出电路中的最小电阻，再根据电阻的串联求出接入电路的最小值．【解答】解：（1）由图象可知，当U1=6V时，I1=0.3A，则R1===20Ω；（2）由电路图可知，两电阻串联，由图象可知当电路中的电流I=0.2A时，U1′=4V，则U2=U﹣U1′=12V﹣4V=8V，R2===40Ω；（3）由滑动变阻器的铭牌可知，电路中的最大电流I max=0.5A，则电路中的最小总电阻R总min===24Ω，滑动变阻器接入电路的最小值R2min=R总min﹣R1=24Ω﹣20Ω=4Ω．故答案为：20；40；4．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象得出相关的信息和根据滑动变阻器允许通过的最大电流确定电路中的最小电阻．16．（2012•黄冈模拟）电阻触摸屏已普遍用于电脑及手机．当手指触摸屏时，会对触摸屏产生一个压力，这种压力信号即转换成电信号，从而确定触摸的位置．如图所示，以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，电源电压不变．当触摸点在竖直方向移动时，若R2两端电压增大，则R2阻值，触摸点P到屏下边缘的距离，此时通过R2的电流R1的电流．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】应用题；动态预测题．【分析】从电路图可知，R1、R2串联，电流相等，根据公式U=IR可知，电阻越大，电阻两端的电压越大．从电路图可以看出R2的电阻变化与屏下端的距离的关系．【解答】解：∵R1、R2串联，∴通过两电阻的电流相等，当R2两端电压增大时，∵U=IR，∴R2的电阻在变大，从电路图可以看出R2的电阻变大应该是增大到屏下边缘的距离．故答案为：增大；增大；等于．【点评】本题考查了欧姆定律的应用和串联电路的特点，关键是对电路图的正确分析．三．作图题（共8分）17．（4分）（2005•黄冈）如图是黎明同学用伏安法测小灯泡电阻的实物电路图，图中有一处接线错误，请在错误的接线上用“×”标出，闭合开关后，这根错误接线对电路产生的后果是．去掉这根错误的接线后，请在图中再补上一根接线，使实验能够正确测量出小灯泡正常发光时的电阻．【考点】伏安法测电阻．【难度】易【专题】作图题．【分析】根据电压表、电流表和滑动变阻器的使用原则仔细检查电路，找出不符合原则的地方即可．根据伏安法测小灯泡电阻的原理可知：测出它两端的电压和通过它的电流，则电流用电流表来测量，电流表和电阻串联在一起；电压表来测电阻两端电压，和待测电阻并联，滑动变阻器与小灯泡串联．【解答】解：从电源的正极开始，沿着电流的流向，按照电压表、电流表和滑动变阻器的使用原则逐个分析，可发现滑动变阻器不但是一上一下的接入电路，同时也接了上面的两个接线柱，这样会使电流不经过任何的用电器，直接回到电源的负极，造成电源短路，从而烧坏电源；正确的电路连接是去掉这根错误的接线，再将电压表并联在灯泡两端，因灯泡的额定电压为2.5V，则电压表量程选择0﹣3V，如图：故答案为：烧坏电源．【点评】该题考查滑动变阻器和电压表的正确使用方法，难度不大．注意伏安法测小灯泡正常发光时的电阻时，电压表的量程选择．18．（4分）在探究导体中的电流与导体两端电压的关系实验中，测量的数据如表．请根据表格中的数据，在图中的坐标上画出电流随电压变化的图象．【考点】电路中的电流与哪些因素有关．【难度】中【专题】应用题；欧姆定律．【分析】由表格数据描点连线即可画出电流随电压变化的图象．【解答】解：分别在坐标轴上标出（1、0.2）（1.5、0.3）（2、0.4）（3、0.6）这几个坐标点，然后用平滑的曲线连接起来得到如图所示：【点评】作图象时，注意对于坐标点的标注以及横纵坐标的含义．四、实验探究题（共16分）19．（8分）小华和小海同学为了探究导体中电流与电压的关系（电路图如图所示），他们用两个导体进行实验，试验中多次改变导体两端的电压的大小，并将测量的数据记录在表一、表二中．（1）分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：对同一导体，．（2）分析比较实验序号3、5的数据，他们提出了猜想：在电压相同的情况下，通过不同导体的电流不相同．（3）为验证上述猜想，在已有表一、表二实验数据的基础上，小华重新预设了B导体两端的电压，并测出相应的电流值．小海分析了小华的测量数据后，认为小华的测量数据有问题，他为测量便修改了数据，如表三所示，小海的修改数据的做法不正确，理由是．（4）如果电压表内阻对电路的影响不能忽略，而实验操作规范正确，则通过电流表的电流（填“大于”、“等于”、“小于”）导体的电流．表三【考点】电路中的电流与哪些因素有关．【难度】难【专题】实验探究题；欧姆定律；探究型实验综合题．【分析】（1）根据表格中数据，得出电流与电压的正比例关系；（3）实验过程要尊重事实，不可以任意篡改数据，一定范围内的误差是允许的；（4）根据并联电路的电流规律进行分析，电阻与电压表并联，然后与电流表串联，电流表在干路，电阻在支路．【解答】解：（1）由表格中数据，电阻不变，电压增大为原来的几倍，电流也增大为原来的几倍，但电压与电流的比值不变，可得，电阻不变，导体中的电流与它两端的电压成正比；（3）小华改动实验数据，这种做法是不正确的，实验要以实验测量数据为准，不可以随便改动，实验误差不可避免，一定范围内的误差是允许的；（4）由题意知，电流表的示数等于通过电阻的电流与电压表的电流之和，所以电流表的示数大于通过电阻的电流．故答案为：（1）通过导体两端的电流与导体两端的电压成正比；（3）数据应以实验测量为准，实验的误差不可避免；（4）大于．【点评】本题是探究影响电流大小因素的实验，该实验应用控制变量法，要掌握电流与电压和电阻的关系，写相应结论时，不要漏掉控制的变量．结论都是通过实验得出的数据分析得出，实验数据要实事求是，不可随意改动．20．（8分）（2012•黄冈模拟）如图是某同学“测量2.5V小灯泡电阻”的实验，实验中电源电压为3V．（1）请你用笔画线代替导线帮助她完成实物连接图．（2）该同学闭合开关后，发现小灯泡不亮，电流表有示数、电压表无示数，产生这一现象的原因是．（3）排除故障后，测量的数据如下表，则灯泡在2.5V时的电阻是．（4）若想利用该电路继续探究电流与电压的关系，请你提出一条改进的措施．。
沪科版九年级物理上册单元检测卷第十五章 探究电路(word版含答案解析)
沪科版九年级物理上册第第十五章探究电路一、单项选择题（共20小题；共40分）1. 家庭电路中安装熔断器（其中安装熔丝，俗称“保险丝”），它的作用是A. 当电压过高时自动切断电路B. 当发生触电时自动切断电路C. 当用电器发生漏电时自动切断电路D. 当电路中电流过大时自动切断电路2. 如图所示电阻箱的读数是A. B. C. D.3. 关于安全用电，下列说法正确的是A. 家用电器的金属外壳应该接地B. 保险丝应尽可能选择较粗的C. 对人体的安全电压是D. 利用测电笔判别火线与零线时，手不能与笔尾金属体相接触4. 下列家庭电路中，开关和电灯的接线正确的是A. B.C. D.5. 下列用电器中可以利用超导体工作的是A. 电热水器B. 电饭锅C. 电风扇D. 电暖器6. 一个阻值为欧的电阻与一个阻值为欧的电阻并联后，其总电阻A. 大于欧B. 大于欧、小于欧C. 等于欧D. 小于欧7. 下列说法中，不正确的是A. 相同的电压加在阻值不同的导体两端，电流一定不同B. 用不同的电阻研究电流和电压的关系，得到的结论都一样C. 同一电阻，它两端电压越大，通过它的电流也越大D. 当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变8. 某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，须注意以下几点。
你认为其中不必要的一条是A. 电路连接开关时，应该先将开关断开B. 开关应接在靠近电源正极的位置C. 电压表、电流表的量程选择要合适D. 在电路中连接滑动变阻器时，应该使滑片位于变阻器阻值最大处9. 如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则A. 人不会触电，因为没有电流通过人体B. 人会触电，因为有较大的电流通过人的左右手和心脏C. 人不会触电，因为人站在干燥的木凳上，流过人体的电流很小D. 人会触电，因为有电流经过人的右手、双脚流入大地10. 如图所示是家庭电路的一部分，则。
沪科版九年级物理上册第15章综合素质评价试卷附答案
沪科版九年级物理上册第15章综合素质评价一、填空题(每小题2分，共20分)1. 【2021·阜阳颍州区期末】如图所示，如果闭合开关，滑动变阻器的滑片P向左移动时，灯泡变暗，则M和N的正确接法是________________(填“M接A，N接D”“M接A，N接B”或“M接B，N接C”)。
2. 如图所示，当闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点时，发现测a、b两点时试电笔的氖管都不发光，测c、d两点时氖管均发光，此时电路发生的故障可能是__________________(填“a、b之间某处断路”或“电灯灯丝断了” )。
3. 【2021·宣城模拟】甲、乙两个定值电阻，甲标有“16 Ω 1.5 A”字样、乙标有“22 Ω0.5 A”字样。
现把它们串联起来，为保证电阻工作安全，则该串联电路两端允许加的最大电压为________V。
4. 【2021·南陵模拟】同等条件下，电阻较小的导体，其材料的导电性能较强。
图示电路中，R1是甲材料制成的电阻丝，R2是乙材料制成的电阻丝，它们的长度相同，横截面积S1>S2，闭合开关S，电压表V1的示数大于电压表V2的示数，则________(填“甲”或“乙” )材料的导电性能强。
5. 如图所示是电路的一部分，其中R1＝10 Ω，R2＝20 Ω，若电流从A端流入，B端流出，电流表示数为0.5 A，那么通过B端的电流为________A。
6. 如图所示是灯L和电阻R的I－U图像，若将它们并联接在电压为1 V的电源两端，则此时电路中总电阻为________Ω。
7. 【创新题】把一根粗细均匀、电阻为32 Ω的电阻丝绕成一个圆环，并以如图所示的方式接入12 V电源两端(导线和电流表内阻忽略不计)，则该电路中的电流表的示数为________A。
8. 【2021·合肥庐阳区三模】某压力测量仪原理结构如图所示。
图中A为金属片，B为金属板，压力表其实是个电压表。
2022学年沪科版九年级物理复习第15章《探究电路》综合测试卷附答案
2022学年九年级物理复习第15章《探究电路》综合测试卷[分值70分]一、填空题(每空2分,作图2分,共26分)1.一根镍铬合金丝,当其两端电压为10V 时,通过它的电流为0.4A。
若其两端电压为0V 时,其电阻为Ω。
2.一个标有“6V0.5A”字样的小灯泡,说明该灯泡在6V 电压下正常发光时通过的电流为0.5A,现在只有一个电压为10V 的电源,为使小灯泡正常发光,应串联一个的电阻。
3.如图4所示是小明在“测量小灯泡的电阻”实验中,根据实验数据描绘出的小灯泡的电压与电流的关系图像,分析图像可知,小灯泡的电流跟电压不成正比关系,原因可能是。
第3题图第4题图第5题图4.如图所示,电阻R1=1Ω、R2=2Ω、R3=3Ω,电流表的示数为0.6A,则此电路中电源电压U=V。
5.如图所示是灯L 和电阻R 的电流随电压变化的图像,电阻R 的阻值为Ω。
若将它们串联接在电压为2.5V 的电源两端,则灯L 的电阻为Ω。
6.甲、乙两个定值电阻,甲标有“40Ω24V”字样,乙标有“20Ω10V”字样。
现把它们串联起来,为保证电阻工作安全,则两个定值电阻的最大总电压为V。
现把它们并联起来,为保证电阻安全工作,则干路中允许通过的最大电流为A。
7.如图甲所示,闭合开关S,两只电流表A1和A2的示数之比为5∶3,若将电阻R1、R2改接为如图乙所示的电路,则通电后电压表V1和V2的示数之比U1∶U2=。
第7题图第8题图8.如图甲所示为亮度可调的台灯,电位器是调节其亮度的装置;图乙为电位器的内部结构示意图,a、b、c 是它的三个接线柱,旋钮带动滑片转动。
若顺时针旋转旋钮时灯泡发光变亮,则需将(选填“a和b”“a和c”或“b和c”)两接线柱接入电路。
关于电位器上电阻丝的材料,应该选用___________(选填“铜丝”或“镍铬合金丝”)。
9.在相距10km的甲、乙两地之间有两条输电线,已知每条输电线的电阻是100Ω。
现输电线在某处发生短路,为确定短路位置,检修员利用电压表、电流表和电源接成如图4-Z-6所示电路进行检测,当电压表的示数为2V时,电流表的示数为80mA,则短路位置距离甲地km。
沪科版物理九年级第十五章测试附答案149道题,题型全面使用方便B4 - 副本
第十五章测试一、单选题1．如图所示的电路中，电源电压不变，闭合开关S，电压表示数为U1；接着断开开关S，此时电压表示数为U2，若已知U1：U2=5：3，则电阻R1和R2的阻值之比是（）A．1：2 B．3：2 C．2：3 D．5：32．在如图所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A．向右移动变阻器的滑片可使电压表1V示数变为零B．向右移动变阻器的滑片可使电流表A示数变为零C．向左移动变阻器的滑片可使电压表1V示数变为零D．向左移动变阻器的滑片可使电压表2V示数变为零3．如图所示,电源电压为12伏,定值电阻R为3欧,滑动变阻器的最大阻值R'为5欧,当滑动变阻器的滑片P从a端滑到b端时,电压表的变化是: （）A．从 0伏到7.5伏;B．从7.5伏到0伏;C．从0伏到4.5伏;D．从4.5伏到0伏．4．如图是自动测定油箱内油量的装置图，其中R′是一定值电阻，R是弧形变阻器，它的金属滑片P是杠杆的一端，下列判断正确的是()A．油量表是由电压表改装而成的B．R和R′在电路中是并联的C．油位越高，通过R的电流越大D．油位越低，R两端的电压越小5．在如图所示的电路中，电源电压不变。
开关闭合后，当滑动变阻器的滑片向左滑动时，三个电表示数变化情况是（）A．A的示数变大，V1的示数变大，V2的示数变小B．A的示数变小，V1的示数不变，V2的示数变小C．A的示数变大，V1的示数不变，V2的示数变小D．A的示数变小，V1的示数变小，V2的示数变大6．两个相同的小灯泡L1、L2串联在电路中，闭合开关后两个灯泡都不亮。
已知L1、L2中有一个灯泡灯丝损坏，另一个完好。
为判断哪一个灯泡损坏，下列操作及判断不正确的是A．把电压表两端分别接在a、b两点，闭合开关，如果电压表有示数，则说明L2损坏B．把电流表两端分别接在a、b两点，闭合开关，如果电流表有示数，则说明L1损坏C．把一根导线两端分别接a、b两点，闭合开关，如果L1发光，则说明L2损坏D．把另一个相同的小灯泡L连接在a、b两点，如果L、L1发光，则说明L2损坏7．在图甲所示电路中, R0、R2为定值电阻,电流表、电压表都是理想电表.改变滑动变阻器R1的滑片位置,电压表V1、V2和电流表A的示数均要发生变化.两电压表示数随电流表示数的变化图线如图乙所示.则下列判断中正确的是()A．电压表V1示数变化图线为a,且电阻R0为1欧B．电压表V1示数变化图线为a,且电阻R0为2欧C．电压表V1示数变化图线为b,且电阻R0为1欧D．电压表V1示数变化图线为b,且电阻R0为2欧8．如图所示是电阻甲和乙的U-I图像，下列说法中正确的是( )A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.6A9．在用伏安法测电阻的实验中，某同学列出下列几条注意事项，其中没有必要的是A．连接电路过程中，开关始终是断开的B．应从电源正极开始接线，开关应靠近电源正极C．使用电表前要选择量程，调零D．不准用导线将电源正、负极直接连在一起10．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：311．如图所示的电路，开关S闭合后，灯不亮但电压表有示数，则可能发生的故障是（）。
沪科版物理九年级上册第15章达标试题及答案
第十五章达标测试卷一、填空题(每空2分，共30分)1．如图所示的部分家庭电路简化图，其中导线a是________(填“零”或“火”)线。
(第1题) (第2题)(第3题) (第4题)2．某同学利用如图电路探究“决定电阻大小的因素”，实验时通过电流表示数能反映电阻的大小，可以应用________这一物理知识解释。
除电路图中的实物外，他手边还有一根横截面积为1 mm2的镍铬合金丝，他能探究出决定电阻大小的因素有______________。
3．两个电阻元件A和B的两端电压与流过它们电流的关系如图所示。
由图可知，电阻值较大的元件是________(填“A”或“B”)。
若将A和B两电阻元件并联后接在电压为2 V的电源两端，则并联电路干路电流的大小是________A。
4．把一根粗细均匀的电阻丝弯成等边三角形ABC，如图所示，图中D为AB边的中点，如果C、D两端的电阻为9 Ω，则A、B两端的电阻是________。
5．如图所示，滑动变阻器接入电路的电阻丝是________段，当滑片向左移动时，连入电路的电阻变________。
电路中的电压表测量的是________(填“灯泡”“电源”或“变阻器”)两端的电压。
6．两个标有“5 Ω 1 A”和“10 Ω0.6 A”字样的定值电阻，将它们串联起来使用时，电源电压最多为________V，若将它们并联使用时干路电流最大是________A。
(第7题) (第8题)(第9题)7．如图所示电路，电源电压不变。
闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1 V。
若I1∶I2＝4∶3，前后两次滑动变阻器的阻值之比为2∶3，则电源电压为________V。
8．小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是______________，之后，小明成功地排除了故障。
沪科版九年级物理第十五章测评含答案
第十五章测评(时间:45分钟满分:100分)一、选择题(每题4分,共32分,在每小题列出的四个选项中,只有一项符合题目要求)1.关于影响导体电阻大小的因素说法正确的是()A.导体电阻大小取决于通过它电流的大小,电流越小的导体电阻越大B.导体电阻大小取决于加在它两端电压的大小,电压越大的导体电阻越大C.相同材料制成粗细相同的导线,长度越长电阻也越大D.铜导线的电阻一定比铁导线的电阻小2.对于探究电流跟电阻的关系和伏安法测量电阻的这两个实验,下列说法不正确的是()A.它们都是采用控制变量的研究方法B.它们的实验电路在课本中是相同的C.前者多次测量的目的是分析多组数据,得出电流跟电阻的关系D.后者多次测量的目的是取电阻平均值,减小误差3.元宵节晚会的节日树上有一串20只串联着的小彩灯,接在了照明电路上,正常发光,则每只小彩灯两端的电压为()A.11 VB.220 VC.22 VD.110 V4.在如图所示的电路中,当闭合开关S后,发现两灯都不亮,电流表的指针几乎指在零刻度线,电压表指针则有明显偏转。
经检查除小灯泡外,其余器材的连接良好,造成这种情况的原因可能是()A.灯泡L2短路B.灯泡L2断路C.灯泡L1断路D.两个灯泡都断路5.张华同学在探究通过导体的电流与其两端电压的关系时,将记录的实验数据通过整理作出了如图所示的图像,根据图像,下列说法错误的是()A.当在导体乙的两端加上1 V的电压时,通过导体乙的电流为0.1 AB.将甲、乙两导体并联后接到电压为3 V的电源上时,干路中的电流为0.9 AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻6.(2022·云南中考)如图所示,电源电压恒定,灯丝电阻不变,闭合开关S,当滑片P向右滑动时,下列说法错误的是()A.电流表A的示数变大B.电压表V2的示数与电流表A的示数之比变小C.电压表V1的示数与电流表A的示数乘积增大,灯泡变亮D.当滑片滑到最右端时,电压表V2的示数接近电源电压7.如图所示的电路,电源电压保持不变,闭合开关S1、S2,电压表示数为3 V,电流表示数为0.3 A,断开S2后,电压表示数为2 V,则下列判断正确的是()A.R1阻值为20 ΩB.R2阻值为10 ΩC.电源电压为3 VD.电源电压为2 V8.在卫生间中安装有排气扇和照明灯,它们既能同时工作又能单独工作,下面各图中满足上述要求且符合安全用电的是()二、填空题(每空2分,共28分)9.在相距20 km的甲、乙两地之间有两条输电线,已知每1 m输电线的电阻为0.01 Ω。
(新)物理沪科版九年级上册15第十五章检测卷(附答案)3
第十五章卷3一、选择题〔每题3分，共30分〕1．〔2022•临洮县校级模拟〕根据欧姆定律I=，以下说法正确的选项是〔〕A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体中的电流就越大【考点】欧姆定律．菁优网版权所有【难度】易【专题】欧姆定律．【分析】导体的电阻是导体的本质属性，与导体的材料，长度，横截面积有关，与导体的电压和电流无关，【解答】解：导体的电阻是导体本身的一种属性，与导体的电压和电流无关，根据欧姆定律可知导体两端的电压越大，通过这段导体的电流就越大，所以A，B，C错误，D正确．应选D．【点评】此题考查学生对导体电阻的理解和灵活运用欧姆定律的能力，属于根底题，难度不大．2．〔2022•邵东县校级模拟〕将两只滑动变阻器按如以下图方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在〔〕A．滑片P1放在最右端，滑片P2也放在最右端B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端【考点】变阻器的应用．菁优网版权所有【难度】易【专题】应用题．【分析】〔1〕滑动变阻器在电路中的正确连接方式是连接一“上〞一“下〞两个接线柱，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小；〔2〕哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的局部．【解答】解：由图可知，左边的变阻器接入电路的电阻线是滑片左边那段，右边的变阻器接入电路的电阻线是滑片左边那段，所以当P1、P2都滑到最右端时，两只变阻器连入电路的电阻最大．应选A．【点评】此题考查了滑动变阻器的使用，能够正确判断哪一段电阻线接入电路中是解题的关键．3．〔2022•枣庄〕小明同学为了探究电流跟电阻的关系，在如以下图的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是〔〕A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动 D．适当增加电池的节数【考点】电路中的电流与哪些因素有关; 有关欧姆定律的计算．菁优网版权所有【难度】中【专题】实验题；压轴题；控制变量法．【分析】要研究导体中的电流与电阻的关系，由控制变量法的思路可知，需要保证导体两端的电压不变，当电路中的电阻由10Ω换成20Ω时，导体两端的电压是否变化，怎样变化是此题的解题思路．【解答】解：在滑动变阻器的电阻值Rp不变的情况下，电路中由于将10Ω的定值电阻换成20Ω的定值电阻，使整个电路的电阻值R总增大．利用公式I=可知，电路中的电流减小．此时滑动变阻器两端的电压Up=IRp，由于Rp不变，I减小，导致了Up的减小．而定值电阻两端的电压等于总电压减去滑动变阻器两端的电压，由于滑动变阻器两端的电压减小导致了定值电阻两端的电压增大，所以要减小定值电阻两端的电压．根据公式U=IR可知，R不变，只能减小电流，所以要使电路中的电阻增大，即滑片P向右移动增大电阻．A、此时电压表的示数与前面的相比已经变化，所以不能读数，要调节到电压等于10Ω的电阻接入的电压时再读数．故A错误．B、符合上面的分析，故B正确．C、向左调节时，电压表的示数会变得更大，故C错误．D、适当增加电池的节数，电压表的示数也会变得更大，故D错误．应选B．【点评】研究导体中的电流与导体电阻的关系时，控制其两端的电压不变是此题中调节滑动变阻器的依据．4．在用“伏安法测电阻〞时，所选择的电源电压为4.5V，被测电阻的阻值约为l0Ω，则选择电路时电压表、电流表的量程应为〔〕A．0～3 V、0～3 A B．0～3 V、0～0.6 AC．0～15 V、0～3 A D．0～15 V、0～0.6 A【考点】伏安法测电阻．菁优网版权所有【难度】中【专题】应用题；欧姆定律．【分析】根据电源的电压选择电压表的量程，根据欧姆定律求出电路中的最大电流确定电流表的量程．【解答】解：电源电压为U=4.5V＞3V，则电压表选0～15V的量程，故AB不正确；由I=可得，电路中的最大电流：I大==0.45A＜0.6A，则电流表选0～0.6A的量程，故C不正确，D正确．应选D．【点评】此题考查了电压表和电流表量程的选择以及欧姆定律的应用，知道选择电表的依据是解题的关键．5．〔2022•济宁〕小满、小希扣小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如以下图．其中电路图与实验数据不对应的是〔〕A．小满 B．小希 C．小梦 D．都不对应【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．菁优网版权所有【难度】中【专题】应用题；电路和欧姆定律；电路变化分析综合题．【分析】由电路中可知，定值电阻R与滑动变阻器串联，滑片左移时接入电路中的电阻变小，根据欧姆定律可知电路中的电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化，据此分析表格数据得出答案．【解答】解：由电路中可知，定值电阻R与滑动变阻器串联，当滑片左移时，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，则A．电压表并联在R两端的电压，当电流表的示数增大时电压表的示数增大，故小满的电路图与实验数据对应；B．电压表并联在变阻器两端，当电流表的示数增大时电压表的示数减小，故小希的电路图与实验数据不对应；C．电压表并联在电源，当电流表的示数增大时电压表的示数不变，故小梦的电路图与实验数据对应．应选B．【点评】此题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，要注意电压表位于不同位置时其示数与电流表示数变化的对应关系不同．6.〔2022•金山区一模〕以以下图是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表〔由电流表改装而成〕指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时〔〕A．电路中的电流减小，油箱油面降低B．电路中的电流减小，油箱油面升高C．电路中的电流增大，油箱油面降低D．电路中的电流增大，油箱油面升高【考点】有关欧姆定律的计算．菁优网版权所有【难度】中【专题】应用题．【分析】分析电流走向可知，变阻器R与定值电阻R′是串联在电路中，故油量表〔电流表〕示数I=．而当油箱油面下降，油箱里的浮球跟着下降，变阻器的滑片就会上移，金属片连入电路中的长度就增加，阻值增大．【解答】解：当油箱油面下降，油箱里的浮球跟着下降，变阻器的滑片就会上移，金属片连入电路中的长度就增加，阻值增大．根据I=可知变阻器R阻值增大，电路电流就会减小．应选A．【点评】变阻器一节课后的习题中有各种形式的变阻器，此题也是其中之一，学习时要多加留意．7．〔2022•玉林二模〕如以下图，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时〔〕A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．菁优网版权所有【难度】中【专题】应用题；动态预测题；电路和欧姆定律；电路变化分析综合题．【分析】由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，然后得出电压表V示数与电流表A1示数比值和电压表V示数与电流表A2示数比值的变化．【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故AB错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由I=可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，因电压表V的示数不变，电流表A2的示数不变，电流表A1的示数变小，所以，电压表V示数与电流表A1示数比值变大，电压表V示数与电流表A2示数比值不变，故C错误，D正确．应选D．【点评】此题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．8．两只定值电阻，甲标有“10Ω1A〞，乙标有“15Ω0.6A〞，现把它们串联起来，则该串联电路两端允许的最高电压是〔〕A．19 V B．25 V C．15 V D．10 V【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．菁优网版权所有【难度】难【专题】应用题；电路和欧姆定律．【分析】串联电路中各处的电流相等，当两定值电阻串联时允许通过的最大电流为两个额定电流里面最小的一个，根据电阻的串联和欧姆定律求出两端允许加上的最高电压．【解答】解：两电阻允许通过的最大电流分别为1A和0.6A，∵串联电路中各处的电流相等，∴两只电阻串联时，电路电流只能允许最大为0.6A，∵串联电路的总电阻等于各分电阻之和，∴根据欧姆定律可得：两端允许加的最大电压为U=0.6A×〔10Ω+15Ω〕=15V．应选C．【点评】为保护电路平安，电路允许通过的最大电流应等于用电器允许通过的最大电流的较小值，熟练应用串联电路特点及欧姆定律是关键．9.〔2022•枣庄〕如图表示阻值不等的两个电阻的电流随电压变化的I﹣U图线，从图中判断正确的选项是〔〕A．R1＜R2B．R1、R2串联后的总电阻的I﹣U图线在区域ⅡC．R1、R2并联后的总电阻的I﹣U图线在区域ⅢD．R1、R2并联后的总电阻的I﹣U图线在区域Ⅰ【考点】欧姆定律．菁优网版权所有【难度】难【专题】应用题；电路和欧姆定律；图像综合题．【分析】〔1〕图象中比拟两电阻两端电压相同时，通过A和B的电流大小的关系，再利用R=即可比拟出阻值的关系；〔2〕根据两电阻串联后的总电阻等于各分电阻之和即比R1和R2中任何一个电阻都大，分析所在的区域；〔3〕两电阻并联时总电阻的倒数等于各分电阻倒数之和即比R1和R2中任何一个电阻都小，分析所在的区域．【解答】解：〔1〕从图象上可以看出，当A和B两端的电压相同时，I1＞I2，∵I=，∴R1＜R2，故A正确；〔2〕∵R1、R2串联后，总电阻大于R1和R2中任何一个电阻，即串联后的总电阻大于较大的R2电阻的阻值，∴在相同电压下，通过的电流比R2中的电流要小，故其图象应该在Ⅲ区域，故B不正确；〔3〕∵R1、R2并联后，总电阻小于R1和R2中任何一个电阻，即并串联后的总电阻小于较小的R1电阻的阻值，∴在相同电压下，通过的电流比R1中的电流要大，故其图象应该在Ⅰ区域，故C不正确，D 正确．应选AD．【点评】此题重点在于如何根据图象得出有用的信息，要求学生理解图象中每点及线的意义，掌握由图象利用欧姆定律比拟电阻的方法．10.〔2022•思明区〕如图1所示电路，电源电压保持不变，当闭合开关S，将滑动变阻器的滑片从b端移到a端，两个电阻的“U﹣I〞关系图象如图2所示．以下判断正确的选项是〔〕A．电源电压为10VB．定值电阻R1的阻值为20ΩC．变阻器滑片在中点时，电流表示数为0.3AD．滑动变阻器R2的阻值变化范围为0～10Ω【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．菁优网版权所有【难度】难【专题】应用题；压轴题；电路和欧姆定律；图像综合题．【分析】〔1〕从“U﹣I〞关系图象可以看出，甲为滑动变阻器的关系图象，因为最后电压变为0，此时滑动变阻器的电阻为0；乙为电阻R1的图象，当滑动变阻器的阻值最大时，两电阻串联，电流相等，从图象可以看出，电流相等时为I=0.3A，滑动变阻器两端的电压为3V，电阻R1的电压为3V，电源电压为两电压之和，根据欧姆定律可求电阻R1的电阻和滑动变阻器的最大阻值；〔2〕当滑片在中点时，滑动变阻器接入电路电阻为滑动变阻器总阻值的一半，和电阻R1串联，根据欧姆定律求出此时电路的电流．【解答】解：〔1〕当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V；∵串联电路总电压等于各支路电压之和，∴电源电压为U=U1+U2=2V+4V=6V，故A不正确；根据欧姆定律可得，定值电阻R1的阻值：R1===10Ω，故B不正确；滑动变阻器的阻值最大：R2===20Ω，即滑动变阻器R2的阻值变化范围为0～20Ω，故D不正确；〔2〕变阻器滑片在中点时，滑动变阻器接入电路的电阻为10Ω，此时R1、R2的阻值相同，分得的电压相同，从图上看，此时电流表的示数为I=0.3A，故C正确．应选C．【点评】此题考查串联电路电流和电压的规律以及滑动变阻器的使用，关键是欧姆定律的应用，要明白电路各个用电器的连接情况，还要会看“U﹣I〞关系图象．二、填空题〔每空2分，共30分〕11．〔2022秋•番禺区校级期中〕一段电阻线，当加10V电压时，流过它的电流为0.2A，其电阻为50Ω，将电压减小为5V，则它的电阻为Ω，当电压减小为零时，其电阻为Ω，原因是．【考点】电阻；影响电阻大小的因素．菁优网版权所有【难度】易【专题】应用题；电压和电阻．【分析】电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．据此分析判断．【解答】解：电阻是导体本身的一种性质，电阻的大小取决于材料、长度、横截面面积，与电阻两端电压无关；所以将电压减小为5V，则它的电阻仍为50Ω，当电压减小为零时，其电阻还是50Ω．故答案为：50；50；电阻是导体本身的一种性质，与它两端的电压无关．【点评】此题主要考查影响电阻大小的因素，是一道根底题；解答此题的关键是要知道电阻的大小和电压和电流无关．12.〔2022•天水〕如以下图的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将，电流表示数将〔均选填“变大〞、“不变〞或“变小〞〕．【考点】有关欧姆定律的计算．菁优网版权所有【难度】中【专题】应用题；欧姆定律．【分析】由电路图可知，灯泡与滑动变阻器串联，滑动变阻器完全接入电路中，电流表测电路电流，电压表测量滑动变阻器滑片右侧接入电路的电阻两端的电压；由滑动变阻器滑片方向变化得出滑动变阻器滑片右侧接入电路的电阻阻值变化，从而得出电压表和电流表示数的比值变化．【解答】解：由电路图可知，灯泡与滑动变阻器串联，滑动变阻器完全接入电路中，电流表测电路中的电流，电压表测量滑动变阻器滑片右侧接入电路的电阻两端的电压；由于滑动变阻器的电阻全部连入电路，则在滑动变阻器的滑片P自右向左移动的过程中，电路中的总电阻不变，根据欧姆定律可知电路中的电流不变，即电流表示数不变；由于变阻器滑片右侧接入电路的电阻阻值变大，根据U=IR可知电压表示数变大．故答案为：变大；不变．【点评】此题考查了电压表和电流表示数的比值的变化，分析清楚电路结构，明确电压表与电流表所测的量，熟练应用欧姆定律是正确解题的关键．13．〔2022•内江〕在相距20km的甲、乙两地之间有两条输电线，每1m输电线的电阻为0.01Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如以下图电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA．则短路处距甲地一条输电线的电阻为Ω，短路位置距甲地的距离为km．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．菁优网版权所有【难度】中【专题】应用题；欧姆定律．【分析】〔1〕知道电压表和电流表的示数，利用欧姆定律求出连接短路位置到甲地的两段输电线的电阻值；〔2〕1m导线的电阻值，然后让总电阻除以一米导线的电阻即可求出导线的长度，从而确定出短路的地点离甲地的距离．【解答】解：〔1〕由I=可知，连接短路位置到甲地的两段输电线的电阻值：R===50Ω；短路处距甲地一条输电线的电阻：R′=R=×50Ω=25Ω；〔2〕导线总长度：L==5000m=5km，短路的地点离甲地的距离：s=×L=×5km=2.5km．故答案为：25；2.5．【点评】此题考查了学生对欧姆定律的掌握和运用，知道短路的地点离甲地的距离为导线总长度的一半是此题的关键．14．〔2022•南京〕如以下图，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；假设再闭合S1，发现电流表示数变化了0.2A，则电源电压为V，R2的阻值为Ω．【考点】有关欧姆定律的计算．菁优网版权所有【难度】中【专题】电路和欧姆定律．【分析】〔1〕闭合S，断开S1时，电路为R1的简单电路，根据欧姆定律求出电源的电压；〔2〕假设再闭合S1时，两电阻并联，电流表测干路电流，根据并联电路的电流特点可知电流表示数的变化即为R2支路的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值．【解答】解：〔1〕闭合S，断开S1时，电路为R1的简单电路；由I=可知，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；〔2〕假设再闭合S1时，两电阻并联，则U2=U=6V，电流表示数的变化量即为R2支路的电流，则I2=0.2A；由I=可知，R2===30Ω．故答案为：6；30．【点评】此题考查了并联电路的特点和欧姆定律的灵活运用，关键是能判断出开关S1时电流表示数的变化即为通过R2支路的电流．15．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图．由图可知，元件乙的电阻是Ω，分别将元件甲、乙接在电压为2V的电源两端，则流过元件甲的电流是A，流过元件乙的电流是A．【考点】欧姆定律；有关欧姆定律的计算．菁优网版权所有【难度】中【专题】图析法；欧姆定律．【分析】〔1〕由图象找出元件乙两端的电压所对应的电流，然后由欧姆定律求出乙的电阻；〔2〕由图象可直接找出电压为2V时，流过甲与乙的电流．【解答】解：〔1〕由图象知，U乙=2V时，I乙=0.2A，∵I=，∴乙的电阻R乙===10Ω；〔2〕由图象可知，电压U=2V时，I甲=0.1A，I乙=0.2A；故答案为：10；0.1；0.2．【点评】此题考查欧姆定律得应用，由图象找出电压所对应的电流是此题的解题关键．16．〔2022•陕西〕图1是小强“探究通过导体的电流与电阻关系〞的实验电路〔电源电压保持不变〕，图2是他依据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R 两端的电压为V；当R的电阻由10Ω更换为15Ω时，闭合开关后，为使R两端的电压〔选填“改变〞或“不变〞〕，滑动变阻器的滑片P应向〔选填“a〞或“b〞〕端滑动．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．菁优网版权所有【难度】难【专题】图析法；欧姆定律．【分析】〔1〕由图象找出一组对应的I、R知，由P=UI可求出电阻箱R两端的电压．〔2〕探究电流跟电阻的关系时，控制电压不变．串联电路中，电阻越大，分担的电压越大．【解答】解：〔1〕由图知当电路电流I=0.3A时，对应的电阻值R=10Ω，电阻两端的电压U R=IR=0.3A×10Ω=3V．〔2〕“探究通过导体的电流与电阻关系〞的实验，根据控制变量法可知：控制电压不变．所以当把10Ω的电阻更换为15Ω的电阻时，定值电阻阻值变大，电压变大，要保持电压不变，滑动变阻器接入电路的电阻要增大，滑片要向b端移动．故答案为：3；不变；b．【点评】此题是一道图象题，考查了欧姆定律、串联电路的特点和控制变量法的应用，由图象找出电流I与电阻箱的对应阻值R是正确解题的前提．三、实验探究题〔共20分〕17．〔6分〕〔2022秋•临河区期中〕图中给出了几种元件，在图上用笔画线表示导线把电路元件连接起来，要求L1、L2并联，用滑动变阻器改变通过L2的电流大小，滑片P向右移动时灯L2变亮．【考点】变阻器的应用．菁优网版权所有【难度】易【专题】作图题；电流和电路．【分析】两灯泡并联，用滑动变阻器改变通过L2的电流大小说明滑动变阻器只与L2串联，滑片P向右移动时灯L2变亮说明电路中的电流变大，电路的总电阻变小，滑动变阻器接入电路的电阻变小，故必须把右下方接线柱接入电路．【解答】解：滑动变阻器按一上一下的原则与灯泡L2串联，且必须把右下方接线柱接入电路；然后它们再与灯泡L1并联，开关在干路上，如以以下图所示：【点评】此题考查了连接实物电路图，根据题意确定各电路元件的连接方式是正确解题的关键．18．〔6分〕〔2022•重庆〕小彬用如图甲所示的实验器材探究“电流与电阻的关系〞．电源电压恒为3V，滑动变阻器上标有“20Ω 2A〞字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．〔1〕请你用笔画线代替导线，把图甲所示的实验电路补充完整．〔2〕小彬将5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是〔写出一种〕；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为A．〔3〕将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持表的示数不变，应将滑动变阻器的滑片P向〔选填“A〞或“B〞〕移动，记录此时各表的示数．〔4〕将10Ω定值电阻换成20Ω定值电阻，重复步骤〔3〕．〔5〕实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成比．〔6〕实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因．你认为其原因是．【考点】电路中的电流与哪些因素有关．菁优网版权所有【难度】难【专题】实验题；探究型实验综合题．【分析】〔1〕电压表与电阻并联，电流表、滑动变阻器与电阻串联，滑动变阻器要接一上一下；〔2〕根据电流表和电压表有示数进行分析具体原因；根据电流表的量程和分度值读出电流值；〔3〕根据串联电路的分压特点，换接电阻后，应保持电压表的示数不变，根据串分压的知识判断滑片的移动方向；〔5〕电流与电阻的关系：电压一定，电流与电阻成反比；〔6〕根据欧姆定律求出假设换用50Ω的定值电阻进行实验时结合串联电路的分压特点即可判断电压表最大示数．【解答】解：〔1〕电压表与电阻并联，由于电源电压为3V，所以应选择0～3V的量程；滑动变阻器已接了下面一个接线柱，可再接上面任意一个接线柱，如以下图：〔2〕电流表有示数，电压表无示数，说明与电压表并联局部发生短路，或定值电阻R1短路；由乙图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.36A；〔3〕将5Ω电阻换成10Ω后，电压表的示数会变大，所以应该增大滑动变阻器的阻值，即应将滑动变阻器的滑片P向A移动，使电压表仍为原来的示数不变；〔5〕电流和电阻的关系为：当电压一定时，通过导体中的电流与电阻成反比；〔6〕当定值电阻为50Ω时，此时滑动变阻器最大阻值为20Ω，根据串联电路的分压特点可知：，所以，=，则定值电阻两端最小电压为×3V≈2.14V＞1.8V，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十五章达标测试卷)分2分，共30一、填空题(每空线。
“火”)填“零”或________(1．如图所示的部分家庭电路简化图，其中导线a是)题(第21题) (第)(第4题( 第3题)，实验时通过电流表示数能”．某同学利用如图电路探究“决定电阻大小的因素2除电路图中的实物这一物理知识解释。
反映电阻的大小，可以应用________2他能探究出决定电阻1 mm的镍铬合金丝，他手边还有一根横截面积为外，大小的因素有______________。
由图可知，和B的两端电压与流过它们电流的关系如图所示。
3．两个电阻元件A两电阻元件并联后和B”)。
若将A“电阻值较大的元件是________(填“A”或B。
接在电压为2 V的电源两端，则并联电路干路电流的大小是________A边AB，如图所示，图中D为．把一根粗细均匀的电阻丝弯成等边三角形4ABC。
B，则A、两端的电阻是________9 ΩC的中点，如果、D两端的电阻为当滑片向左移动时，段，．5如图所示，滑动变阻器接入电路的电阻丝是________灯________(填“。
电路中的电压表测量的是连入电路的电阻变________ ”)或“变阻器两端的电压。
””“泡电源1字样的定值电阻，将它们串联起来使用0.6 A”1 A”和“10 Ω6．两个标有“5 Ω，若将它们并联使用时干路电流最大是时，电源电压最多为________V________A。
)9题(第题)8 (第7题) (第至某，移动滑动变阻器的滑片P7．如图所示电路，电源电压不变。
闭合开关S至另一位置时，电流表的示数为P位置时，电流表的示数为I；移动滑片1前后两次滑动变阻器的阻值之比为，4∶3I电压表示数为1 V。
若I∶＝，I221。
3，则电源电压为________V2∶．小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，此时将台灯8之后，原因是______________，连接在图中两孔插座上，闭合开关后灯不亮，小明成功地排除了故障。
1 A．如图所示，滑动变阻器R的滑片在某两点间移动时，电流表示数范围在92R V之间变化。
则定值电阻之间变化，电压表示数相应在6 V到9 2 到A1 ________V。
的阻值是________Ω，电源电压为) 分每题3分，共27二、选择题(与接线柱乙相连，并O．如图为电位器结构示意图，滑片P的一端通过转轴10上滑动，把电位器接入电路Ⅰ或Ⅱ中，闭合开关并O在电阻丝R能绕转轴)(逆时针转动滑片，能使小灯泡变亮的接法是M、丙接N．甲接A N B．乙接M、丙接、乙接XY．甲接C YX D．甲接、丙接2)．关于电流、电压和电阻的关系，下列说法中正确的是(11 ．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比A ．有电流通过这段导体，这段导体两端一定有电压B ．通过导体的电流越大，这段导体的电阻一定越小C ．两个电阻中的电流相等，则两电阻一定是串联D，”“探究通过导体的电流与其两端电压关系12．小王和小李分别利用甲、乙两导体并将自己整理好的实验数据画到了同一坐标图上，得出了如图所示的图像，) (通过图像可知下列说法正确的是10 ΩA．甲为定值电阻，阻值为 5 ΩB．乙为定值电阻，阻值为0.65 A 6 V 的电源两端，电路中电流为．将两电阻并联在电压为C0.40 A3 V的电源两端，电路中电流为D．将两电阻串联在电压为)14(第题(第13题)) ( 第12题是定值电阻。
闭为光敏电阻，其阻值随光照强度的增大而减小，R13．如图，R1)合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是( A．电流表示数变小，电压表示数变大．电流表示数变大，电压表示数变小B C．电压表和电流表示数的比值将变小．电流表和电压表示数均变大DL14．如图所示是小刚同学测定小灯泡电阻的电路图，当闭合开关时，发现灯和变阻不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L) R器中的一处，则下列判断正确的是( 短路B．灯LLA．灯断路R D．变阻器断路．变阻器C R短路3，在甲、乙两地之间沿直线架设了两．甲乙两地相距30 km15条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如，乙地0.2 A图所示的测量仪接入AB时，电流表的示数为时，电流表的示数为检修员后用相同的测量仪接入CD)。
则短路位置离甲地(0.3 A10 kmD．C．12 km A．18 km B．15 km的电阻并联，并联后的总电阻接近1 Ω的电阻和一个2 018 Ω16．某同学将一个)(于下列哪个阻值．2 019 Ω．2 018 Ω D B．2 017 Ω C A．1 Ω灯不发光。
用试灯发光，L 、S，17．如图所示是某家庭电路，闭合开关SL2 112) d两点，氖管都发光。
若电路中只有一处故障，则(电笔分别接触c、间断路D．ad L 断路．．AL 短路B．bc间断路C22)(第19题题(第17)，但不遵守安全用电原则，也会被它伤害，下列做法”．电虽是人类的“好朋友18)(符合安全用电原则的是A．有金属外壳的家用电器，一定要将外壳接地B．家用电器起火时应迅速用水扑灭C．家中多个大功率用电器应接在同一插线板上使用．当熔丝熔断时，应该立刻更换新的熔丝，如没有合适熔丝，可以选择铁D 丝代替)分三、作图题(4)(即一个开关和一个三孔插座连在一起开关．如图所示，甲为一个19“一开三孔”是从开关接线柱接出的两根导线，B“A”“”的实物图，乙为背面接线示意图，又不影响插座供其他用电请你将图乙中的电路连接完整，使开关控制电灯，器使用。
4)分四、实验探究题(每题10分，共20，3 V“电流与电阻的关系”。
电源电压恒为20．小彬用如图甲所示的实验器材探究的10 Ω、20 Ω、50 Ω5 Ω滑动变阻器上标有“20 Ω2 A”字样，阻值分别为、定值电阻各一个。
请你用笔画线代替导线，把图甲所示的实验电路补充完整。
(1)使电，调节滑动变阻器的滑片P5 Ω(2)小彬将定值电阻接入电路后，闭合开关，。
流表的示数如图乙所示，此时电路中的电流为________A为了保持电压表的示数不变，定值电阻，10 Ω闭合开关，(3)将5 Ω定值电阻换成记录此时各表的”)端移动，________(填“A”或“B应将滑动变阻器的滑片P向示数。
(4)将10 Ω定值电阻换成20 Ω定值电阻，重复步骤(3)：可论得出结所多组数据如表示，分析数据录(5)实验记的。
__________________________________________________(A) 电流表示数实验次数定值电阻(Ω)5 1 ★0.18 2 100.09203的定值电阻进行实验，老(6)实验结束后，小彬问老师在此实验中能否换用50 Ω是你。
认为其因原因的更不析彬导师指小分了能换原。
_______________________________________________________的阻值，他已连接了部分电R21．小明同学想用如图所示器材来测量定值电阻路，请你接着完成下列步骤：5(1)根据电路图甲，用笔画线代替导线，将图乙电路补画完整。
”)端。
或“B(2)开关闭合前，滑动变阻器的滑片应滑至________(填“A”连接电路后，闭合开关，移动变阻器的滑片，电压表有示数，电流表始终无(3) 。
______(只填序号)示数，造成这一现象的原因可能是短路．电阻R电阻R断路C．电流表断路A B. 两端的电R____________________，改变电阻(4)排除故障后，闭合开关，通过_____________________________。
压，进行了多次测量，目的是)19分23题10分，共五、计算题(22题9分，要求对该材料的承受的撞击力进如图甲所示，某工厂要研发一种新型材料，22．，S)平放在压力传感器上，闭合开关行测试。
在测试时将材料样品(不计质量从重物开始下落到撞经撞击后样品材料仍完好无损。
由静止自由释放重物，变化的图像如图乙所示，压随时间It击样品的这个过程中，电流表的示数，24 V UF变化的图像如图丙所示。
电源的电压＝R力传感器的电阻随压力10 Ω＝。
求：定值电阻R0 (1)在重物下落的过程中，压力传感器的电阻是多少？在撞击过程中，样品受到的最大撞击力是多少？(2)6G实际测量中所使用的电压表是由一个小量程的电流表改装而成的，图甲中23．其电的电流表，I)＝1 mA是满偏电流(即小量程电流表允许通过的最大电流g串联一只要与G的电压表，，要把它改装成一个量程为0～3 V＝阻R30 Ωg R即可，如图乙所示。
求：个定值电阻的值。
(1)定值电阻R的值不R′′(2)若用改装后的电压表去测量图丙中R的电压，为使电压表不被损坏，能大于多少？7答案一、1．零点拨：为了使开关断开时，用电器不带电，与用电器串联的开关应该与火线相连。
所以b是火线，a是零线。
2．转化法；长度和横截面积3．B；0.63R4．8 Ω点拨：设等边三角形每一条边的电阻为R，则R＝R＝，C、D DBCDAC2两端的电阻为R和R并联的总电阻，根据并联电阻的规律可得：R CDDBCDAC113＝×R＝×R＝9 Ω，解得：R＝12 Ω；A、B两端的电阻是R和R并ACBDACAB222联的总电阻，R＝R＝12 Ω，R＝2R＝24 Ω，所以，A、B两端的电阻：R ACBAB12 Ω×24 ΩRR×ACBAB＝＝＝8 Ω。
并24 Ω12 Ω＋R＋R ACBAB5．ac；小；变阻器6．9；1.57．48．台灯所在的支路开路9．3；12二、10．B点拨：要使电位器能改变小灯泡的亮度，应使电位器与小灯泡串联，而C、D中的接法是电位器与小灯泡并联，是不能改变小灯泡亮度的，故C、D 错误；逆时针转动滑片，要使小灯泡变亮，则通过小灯泡的电流变大，电位器接入电路中的电阻减小，结合图示可知，应将电位器的乙、丙两接线柱分别与电路Ⅰ中的M、N相连，故B正确、A错误。
11．B点拨：电阻是导体的一种性质，跟导体的材料、长度、横截面积有关，还和温度有关，跟电压、电流都无关，故A、C错误；电压是使电路形成电流的原因，导体中要产生电流，它的两端就必须有电压，故B正确；两个电阻中的电流相等，两个电阻不一定是串联，因为当电阻规格相同时，并联时其电流也会相等，故D错误。
12．C13．D14．B15．A点拨：由题知，甲乙两地相距30 km，输电线的电阻与其长度成正比，设每1 km输电线的电阻为R，短路位置离甲地的距离为s，则短路位置离08：2 s)，则AB间的总电阻(两条输电线的总长度为s乙地的距离为30 km－，用如图所示Rs)R＝2(30 km－，同理可得，R＝2sRCD间的总电阻：0CDAB0，R＝IIR，U的测量仪进行检测时，电源电压不变，由欧姆定律得：U＝CDABCDAB，解得：)R2(30 km－s＝＝IR，代入数据有：0.2 A×2 sR0.3 A×即IR0CDAB0ABCD A。
