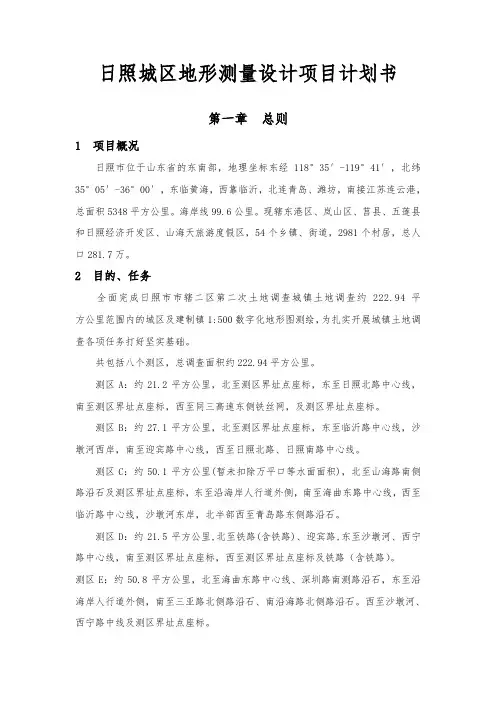

第一章总则

1 项目概况

日照市位于山东省的东南部，地理坐标东经118°35′-119°41′，北纬35°05′-36°00′，东临黄海，西靠临沂，北连青岛、潍坊，南接江苏连云港，总面积5348平方公里。海岸线99.6公里。现辖东港区、岚山区、莒县、五莲县和日照经济开发区、山海天旅游度假区，54个乡镇、街道，2981个村居，总人口281.7万。

2 目的、任务

全面完成日照市市辖二区第二次土地调查城镇土地调查约222.94平方公里范围内的城区及建制镇1:500数字化地形图测绘，为扎实开展城镇土地调查各项任务打好坚实基础。

共包括八个测区，总调查面积约222.94平方公里。

测区A：约21.2平方公里，北至测区界址点座标，东至日照北路中心线，南至测区界址点座标，西至同三高速东侧铁丝网，及测区界址点座标。

测区B：约27.1平方公里，北至测区界址点座标，东至临沂路中心线，沙墩河西岸，南至迎宾路中心线，西至日照北路、日照南路中心线。

测区C：约50.1平方公里(暂未扣除万平口等水面面积)，北至山海路南侧路沿石及测区界址点座标，东至沿海岸人行道外侧，南至海曲东路中心线，西至临沂路中心线，沙墩河东岸，北半部西至青岛路东侧路沿石。

测区D：约21.5平方公里,北至铁路(含铁路)、迎宾路,东至沙墩河、西宁路中心线，南至测区界址点座标，西至测区界址点座标及铁路（含铁路）。

测区E：约50.8平方公里，北至海曲东路中心线、深圳路南测路沿石，东至沿海岸人行道外侧，南至三亚路北侧路沿石、南沿海路北侧路沿石。西至沙墩河、西宁路中线及测区界址点座标。

测区F：岚山区驻地，包括岚山头街道办事处、安东卫街道办事处建成区，面积约34.6平方公里。

测区G：东港区镇驻地约11.48平方公里，其中南湖镇驻地1.38平方公里，三庄镇驻地1.07，河山镇驻地1.05，涛雒镇驻地2.4，西湖镇驻地0.38，陈疃镇0.70，两城4.5平方公里。

测区H：岚山区镇驻地约6.16平方公里，其中，碑廓镇驻地1.44，虎山镇驻地里0.57，巨峰镇驻地0.93，高兴镇驻地1.61，黄墩镇驻地0.83，后村镇驻地0.78平方公里。

实际工作成交量以实测面积（测区内无需测绘的水域和山体范围由甲方根据实际情况划定）进行计算。

3 技术路线

按照《日照市第二次土地调查实施方案》和相关的国家、行业标准，充分利用已有基础测绘成果和资源，采用全球导航卫星系统（GNSS）、RTK、全站仪、外业数字测图软件等先进技术，进行数字化地形图测绘并建立数字化地形图数据库。

3.1 基本要求

所有用于生产的仪器设备均应通过质检部门的检定；

充分利用RZCORS系统运用网络RTK进行图根控制；

充分利用日照大地水准面精化数据获取图根点高程；

利用统一的CASS二调城镇版软件进行数据采集、编辑、属性入库，建立满足要求的数字线划图数据库;

AutoCAD平台选用2004版本；

建筑物(房屋、围墙、路沿石等)的特征点点位中误差为±5cm。

3.2 数学基础

采用的平面坐标系、高程系和投影方式与日照市第二次土地调查要求的一致。1980西安坐标系；高斯－克吕格投影；任意分带，中央子午线为119°10′；

1985国家高程基准。

4 技术标准

第二章地形测量的基本要求

1 地形图的分幅与编号

地形图采用50㎝×50㎝正方形分幅，图幅编号按西南角图廓点坐标整公里数1/4编号，x坐标在前，y坐标在后，1:500地形图取至0.01㎞（如061.25－506.50）。

2 地形类别的划分

平地：绝大部分地面坡度在2°以下的地区。

丘陵地：绝大部分地面坡度在2°～6°（不含6°）之间的地区。

山地：绝大部分地面坡度在6°～25°之间的地区。

3 基本等高距与高程注记取位

地形图的基本等高距为0.5米，图上高程注记注至0.01米。

平坦地区和城市建筑区，可不绘等高线，只用高程注记点表示。

4 1:500数字地形图的精度

依据《1:500 1:1000 1:2000外业数字测图技术规程》（GB/T 14912-2005）第3.7条，1:500比例尺地形图的精度应符合下述规定。

4.1 地物点平面位置精度

建筑物(房屋、围墙、路沿石等)的特征点相对于邻近网络RTK图根点的点位中误差应小于±5cm。

图上其它地物点相对于邻近图根点的点位中误差和邻近地物点的间距中误差不应超过下表的规定。

4.2 高程注记点的高程中误差

高程注记点相对于邻近图根点的高程中误差不得大于±0.10米。

4.3 等高线插求点高程中误差

等高线插求点相对于邻近图根点的高程中误差，平地不应大于基本等高距的1/3，丘陵地不应大于基本等高距的1/2，山地不应大于基本等高距的2/3。

4.4 仪器的精度要求和检验

外业数字测图和图根控制测量所用全站仪的测角精度应不低于5″，测距标称精度应不低于II级测距仪的精度。

对于所用的测绘仪器、工具，要求做到及时检验和校正，经常维护和保养，

使其保持良好状态。

第三章控制测量

1 一般规定

1.1基于网络RTK布设图根点相对于图根起算点（RZCORS）的点位中误差，不应大于±3㎝；高程中误差不应大于±5㎝。

1.2图根点（包括高级控制点）的密度，应以满足1:500数字地形图测图需要为原则。一般不应低于12点/每幅图，复杂地区不低于20个点/每幅图，建筑物密集地区应适当加密，每处均应有设站点、定向点和检核点，应保证每幅图有4个以上固定点（应建立点之记），以用于过程检查和最后成果验收。

1.3图根点应根据土质选用埋石、水泥钉、钢桩等稳固标志。埋石适用于土质松软的地点；水泥钉适用于地面铺装材料为砼的地点，水泥钉长度应不小于60㎜；钢桩适用于地面铺装材料为沥青的地点，其规格为：长度＝100㎜、Φ＝10㎜。

2 图根控制测量

严格按照《招标文件》要求，最大程度的采用网络RTK技术布设图根点，经多个时段测试，确实卫星信号状况不良，不能进行网络RTK作业的地区，经甲方同意可采用一级图根导线方法布设，但数量不能超过图根点总数的10%。

实测点相对于图根点距离不能超过150m。

2.1采用RZCORS系统进行图根测量

采用日照市连续运行卫星定位服务系统进行图根点加密时，应使用三脚架固定接收机，并精密对中，按2时段独立观测，每时段观测数据不少于15个历元，两次观测成果平面误差应小于2厘米，高程误差应小于3厘米，取中数为最后成果，否则需重测。在使用时适当采取检查措施，避免成果出错。

2.2图根导线测量

当因各种因素采用网络RTK方式布设图根点密度不能满足要求时，可采用静
