砌体工程 砌体施工过程质量控制…………………………………17
防水工程 防水工程节点推荐做法及控制要点……………………20
第二部分 安 装
给排水及水暖工程 预留管道洞口及管道套管做法…………………………21 防水套管预埋……………………………………………22 管道支吊架制作与安装…………………………………23
图 8：板上层钢筋与马镫绑扎固定
马镫与上层板筋绑扎牢 固，间距不大于 400mm.。
55
土建—混凝土结构
钢筋工程
图 7、8
构造柱钢筋预留
一、操作要点 1、构造柱预留筋制作弯锚满足图纸和规范要求；构造柱顶部连接预埋钢板（与钢筋） 焊接质量保证。
2、根据建筑施工平面图，在支设完毕的模板上用红色油漆标出应设置构造柱的位置。
22
土建—混凝土结构
钢筋工程
图 2、3
墙柱板钢筋定位
一、操作要点 1、据图纸及规范要求，绘制梯形定位筋、柱钢 筋定位框、马镫、水泥撑等加工图，由技术负责 人审核后加工制作或购置成品。 2、钢筋绑扎 前，应先对竖向钢筋进行调直、校 正到位。墙 体钢筋与梯形筋的梯档筋需绑扎固 定，竖向梯 形筋设置间距不大于 2 米且每段墙不 少于2 个 ，梯形筋位置宜避开钢筋搭接长度范围 内。 3、墙体钢筋网片绑扎完毕后，即可加设水泥撑 和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢， 间距不宜超过 80cm，梅花形布置（或设水平梯 子筋，间距不大于 2 米且每段墙不少于 2 个）； 保护层垫块均匀固定在钢筋网片上，间距不超过 100cm。 4、框架柱钢筋绑扎关键在于控制纵向主筋垂直 和相对位置，在高出楼板顶面 5cm 处和 50cm 处 分别加设一道钢筋定位框，在箍筋绑扎前利用定 距框来限制立筋位置，定距框与脚手架间临时进 行固定，保证定距框水平及与柱边线对应。 5 、现浇板底层钢筋铺设完放置马镫，其间距不 大于 500mm，与上层板筋绑扎牢固。
质量标准化图册（一 期）
第一部分 土 建

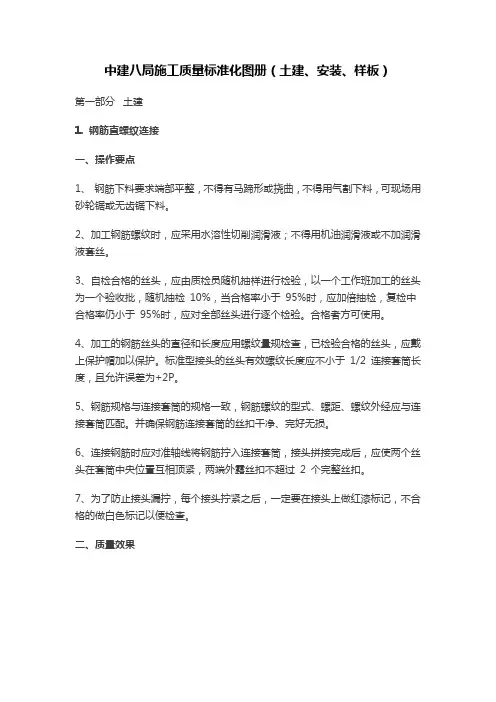

钢筋直螺纹连接
一、操作要点 1、 钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用 气割下料，可现场用砂轮锯或无齿锯下料。 2、加工钢筋 螺纹时，应采用水溶性切削润滑液；不得用机 油润滑液或 不加润滑液套丝。 3、自检合格的丝头，应由质检员随机 抽样进行检验，以一 个工作班加工的丝头为一个验收批， 随机抽检 10 ，当合格
上做红漆标记，不合格的做白色标记以便检查。
二、质量效果
图 1：钢筋下料要求端部平整，用无齿锯或 砂轮锯下料。
11
切断 面 平 齐、方正。
土建—混凝土结构
钢筋工程
图1
钢筋直螺纹连接
目测钢筋套筒两侧外露丝 一致，或用专用检查工具 测量后判定。
图 2：套丝完毕的钢筋戴帽保护及堆放
图 3：连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成 后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣均等， 但不得不超过 2 个完整丝扣。
目录
质量标准化图册（一期）
第一部分 土 建 钢筋工程
钢筋直螺纹连接…………………………………………1 墙柱板钢筋定位…………………………………………3 构造柱钢筋预留…………………………………………6
模板工程 后浇带模板支设…………………………………………8
混凝土工程 混凝土浇筑过程质量控制………………………………13 现浇结构的质量检验批验收……………………………15
屋面装饰与安装…………………………………………54 外窗施工…………………………………………………56 外幕墙工程………………………………………………58 管线综合排布……………………………………………59 综合支吊架安装…………………………………………60 管井施工…………………………………………………62 电井施工…………………………………………………63 卫生间施工………………………………………………64 吊顶施工…………………………………………………65 设备机房施工……………………………………………66
建筑电气工程 配管（焊接钢管）做法…………………………………24 防雷接地…………………………………………………32
第三部分 样板 展示区样板………………………………………………38 楼层样板…………………………………………………42
质量标准化图册（二期）
临时道路…………………………………………………44 临时水电…………………………………………………45 样品展示…………………………………………………46 实物模型样板……………………………………………47 混凝土底板垫层…………………………………………48 桩头破除…………………………………………………48 地下防水工程……………………………………………49 模板工程…………………………………………………50 剪力墙对拉螺栓孔封堵…………………………………51 成品保护…………………………………………………52 屋面防水…………………………………………………53
率小于 95 时，应加倍抽检，复检中合格率仍小于 95 时， 应对全部丝头进行逐个检验。合格者方可使用。 4、加工 的钢筋丝头的直径和长度应用螺纹量规检查，已检 验合格 的丝头，应戴上保护帽加以保护。标准型接头的丝头 有效 螺纹长度应不小于 1/2 连接套筒长度，且允许误差为
+2P。 5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺 距、螺纹外经应与连接套筒匹配。并确保钢筋连接套筒的丝 扣干净、完好无损。 6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接 完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露 丝扣不超过 2 个完整丝扣。 7、为了防止接头漏拧，每个 接头拧紧之后，一定要在接头
二、质量效果
梯型定位筋
板筋马镫
自制马镫腿刷防锈漆，两 腿间距不大于 250mm。
33
水泥支撑
柱钢筋定位框
土建—混凝土结构
钢筋工程
图4
剪力墙钢筋定位
图 5：剪力墙竖向梯型定位筋与钢筋绑扎牢固
Байду номын сангаас
图 6：剪力墙水平梯型定位筋与钢筋绑扎牢固
土建—混凝土结构
钢筋工程
图 5、6
44
柱板钢筋定位
图 7：柱竖向钢筋定位筋绑扎牢固
防水工程 防水工程节点推荐做法及控制要点……………………20
第二部分 安 装
给排水及水暖工程 预留管道洞口及管道套管做法…………………………21 防水套管预埋……………………………………………22 管道支吊架制作与安装…………………………………23
图 8：板上层钢筋与马镫绑扎固定
马镫与上层板筋绑扎牢 固，间距不大于 400mm.。
55
土建—混凝土结构
钢筋工程
图 7、8
构造柱钢筋预留
一、操作要点 1、构造柱预留筋制作弯锚满足图纸和规范要求；构造柱顶部连接预埋钢板（与钢筋） 焊接质量保证。
2、根据建筑施工平面图，在支设完毕的模板上用红色油漆标出应设置构造柱的位置。
22
土建—混凝土结构
钢筋工程
图 2、3
墙柱板钢筋定位
一、操作要点 1、据图纸及规范要求，绘制梯形定位筋、柱钢 筋定位框、马镫、水泥撑等加工图，由技术负责 人审核后加工制作或购置成品。 2、钢筋绑扎 前，应先对竖向钢筋进行调直、校 正到位。墙 体钢筋与梯形筋的梯档筋需绑扎固 定，竖向梯 形筋设置间距不大于 2 米且每段墙不 少于2 个 ，梯形筋位置宜避开钢筋搭接长度范围 内。 3、墙体钢筋网片绑扎完毕后，即可加设水泥撑 和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢， 间距不宜超过 80cm，梅花形布置（或设水平梯 子筋，间距不大于 2 米且每段墙不少于 2 个）； 保护层垫块均匀固定在钢筋网片上，间距不超过 100cm。 4、框架柱钢筋绑扎关键在于控制纵向主筋垂直 和相对位置，在高出楼板顶面 5cm 处和 50cm 处 分别加设一道钢筋定位框，在箍筋绑扎前利用定 距框来限制立筋位置，定距框与脚手架间临时进 行固定，保证定距框水平及与柱边线对应。 5 、现浇板底层钢筋铺设完放置马镫，其间距不 大于 500mm，与上层板筋绑扎牢固。
质量标准化图册（一 期）
第一部分 土 建
钢筋直螺纹连接
一、操作要点 1、 钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用 气割下料，可现场用砂轮锯或无齿锯下料。 2、加工钢筋 螺纹时，应采用水溶性切削润滑液；不得用机 油润滑液或 不加润滑液套丝。 3、自检合格的丝头，应由质检员随机 抽样进行检验，以一 个工作班加工的丝头为一个验收批， 随机抽检 10 ，当合格
上做红漆标记，不合格的做白色标记以便检查。
二、质量效果
图 1：钢筋下料要求端部平整，用无齿锯或 砂轮锯下料。
11
切断 面 平 齐、方正。
土建—混凝土结构
钢筋工程
图1
钢筋直螺纹连接
目测钢筋套筒两侧外露丝 一致，或用专用检查工具 测量后判定。
图 2：套丝完毕的钢筋戴帽保护及堆放
图 3：连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成 后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣均等， 但不得不超过 2 个完整丝扣。
目录
质量标准化图册（一期）
第一部分 土 建 钢筋工程
钢筋直螺纹连接…………………………………………1 墙柱板钢筋定位…………………………………………3 构造柱钢筋预留…………………………………………6
模板工程 后浇带模板支设…………………………………………8
混凝土工程 混凝土浇筑过程质量控制………………………………13 现浇结构的质量检验批验收……………………………15
屋面装饰与安装…………………………………………54 外窗施工…………………………………………………56 外幕墙工程………………………………………………58 管线综合排布……………………………………………59 综合支吊架安装…………………………………………60 管井施工…………………………………………………62 电井施工…………………………………………………63 卫生间施工………………………………………………64 吊顶施工…………………………………………………65 设备机房施工……………………………………………66
建筑电气工程 配管（焊接钢管）做法…………………………………24 防雷接地…………………………………………………32
第三部分 样板 展示区样板………………………………………………38 楼层样板…………………………………………………42
质量标准化图册（二期）
临时道路…………………………………………………44 临时水电…………………………………………………45 样品展示…………………………………………………46 实物模型样板……………………………………………47 混凝土底板垫层…………………………………………48 桩头破除…………………………………………………48 地下防水工程……………………………………………49 模板工程…………………………………………………50 剪力墙对拉螺栓孔封堵…………………………………51 成品保护…………………………………………………52 屋面防水…………………………………………………53
率小于 95 时，应加倍抽检，复检中合格率仍小于 95 时， 应对全部丝头进行逐个检验。合格者方可使用。 4、加工 的钢筋丝头的直径和长度应用螺纹量规检查，已检 验合格 的丝头，应戴上保护帽加以保护。标准型接头的丝头 有效 螺纹长度应不小于 1/2 连接套筒长度，且允许误差为
+2P。 5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺 距、螺纹外经应与连接套筒匹配。并确保钢筋连接套筒的丝 扣干净、完好无损。 6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接 完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露 丝扣不超过 2 个完整丝扣。 7、为了防止接头漏拧，每个 接头拧紧之后，一定要在接头
二、质量效果
梯型定位筋
板筋马镫
自制马镫腿刷防锈漆，两 腿间距不大于 250mm。
33
水泥支撑
柱钢筋定位框
土建—混凝土结构
钢筋工程
图4
剪力墙钢筋定位
图 5：剪力墙竖向梯型定位筋与钢筋绑扎牢固
Байду номын сангаас
图 6：剪力墙水平梯型定位筋与钢筋绑扎牢固
土建—混凝土结构
钢筋工程
图 5、6
44
柱板钢筋定位
图 7：柱竖向钢筋定位筋绑扎牢固
