金属切削的基本概念
金属切削加工的基本知识
进给速度vf是单位时间内刀具对工件沿进给方
向的相对位移，单位是mm/s或mm/min。
进给量f是工件或刀具每回转一周时两者沿进
给运动方向的相对位移，单位是mm/r。
二者关系：
vf=f×n
切 削 用 量 三 要 素
（3）背吃刀量 工件上已加工表面和待加工表面间的垂直距 离，单位为mm。 外圆柱表面车削的深度可用下式计算： ap=（dw-dm）/2 mm 对于钻孔工作 ap=dm/2 mm 上两式中 dm——已加工表面直径（mm） dw—— 待加工表面直径（mm）
（3）金刚石
是目前人工制造出的最硬的物质，分天然和人造两种。
特点：
耐磨性好，可用于加工硬质合金、陶瓷、高硅铝合金及耐磨塑料等高硬度、
高耐磨的材料；
其热稳定性差， 强度低、脆性大、对振动敏感，只宜微量切削； 与铁有极强的化学亲合力，不适于加工黑金属。
（4）立方氮化硼
由软的立方氮化硼在高温高压下加入催化剂转变而成。
切 削 层 横 截 面 要 素
由切削刃正在切削的这一层金属叫作切削层。切削层的 截面尺寸称为切削层参数。它决定了刀具切削部分所承受的 负荷和切屑尺寸的大小，通常在基面Pr内度量。 1. 切削厚度 ac (λs= 0)
ac＝ f sinκr
2. 切削宽度 aw
aw＝ ap/sinκr
3. 切削层面积 Ac ( κr = 0)
特点：Leabharlann 有很高的硬度及耐磨性； 热稳定性好，可用来加工高温合金； 化学惰性大，可用与加工淬硬钢及冷硬铸铁； 有良好的导热性、较低的摩擦系数。
第二节 金属切削过程中的基本规律
一、切削变形
1.变形区的划分
金属切削基本知识课件
由于切削参数不当或切削材料中含有杂质等原因，导致刀具快速磨 损或破损。
破损形式
包括崩刃、卷刃和断裂等，可能是由于刀具材料缺陷或使用不当所 致。
03
金属切削过程
切屑的形成与控制
切屑的形成
金属切削过程中，刀具对工件材料施 加压力，使材料发生剪切滑移，形成 切屑。切屑的形状和大小取决于工件 材料、刀具几何形状和切削用量。
金属切削是一种高效、高精度的加工 方式，广泛应用于机械制造、航空航 天、汽车、模具等领域。
金属切削的分类
根据切削方式
01
可分为车削、铣削、钻削、磨削等。
根据切削用量
02
可分为高速切削和低速切削。
根据切削液
03
可分为干切削和湿切削。
金属切削的原理
切削力
在切削过程中，刀具切入工件时产生的切削力， 是切削过程中的主要作用力。
切削热
由于切削过程中摩擦和变形产生的热量，会导致 刀具和工件温度升高。
切屑形成
在切削过程中，多余的金属材料形成切屑，从工 件上切除。
02
金属切削刀具
刀具的种类
车刀
主要用于车削加工，包括外圆 车刀、内圆车刀、端面车刀等
。
铣刀
用于铣削加工，包括平面铣刀 、圆柱铣刀、键槽铣刀等。
钻头
主要用于钻孔加工，包括直柄 钻头、锥柄钻头等。
磨削加工技术
定义
磨削加工是利用磨床对金属工件进行切削加工的方法。
特点
磨削加工可以获得较高的加工精度和表面质量，适用于各种硬质合 金、淬火钢等高硬度材料的加工。
应用
在机械制造中，磨削加工广泛应用于各种刀具、模具、量具等精密零 件的加工。
06
金属切削原理与刀具教案
金属切削原理与刀具教案一、教学目标1.了解金属切削的基本概念，掌握金属切削的原理。
2.掌握刀具的种类、结构及切削性能，学会选择合适的刀具进行金属切削。
3.了解金属切削过程中的切削力、切削温度、表面质量等影响因素，掌握切削参数的合理选择。
4.培养学生的动手能力，提高金属切削操作技能。
二、教学内容1.金属切削的基本概念（1）金属切削的定义（2）金属切削的分类2.金属切削原理（1）切削层（2）切削力（3）切削温度（4）表面质量3.刀具的种类、结构及切削性能（1）车刀（2）铣刀（3）钻头（4）铰刀4.切削参数的选择（1）切削速度（2）进给量（3）切削深度5.金属切削操作技能训练三、教学重点与难点1.教学重点：金属切削原理、刀具的种类及切削性能、切削参数的选择。
2.教学难点：切削力、切削温度的计算及影响因素，切削参数的合理选择。
四、教学方法1.理论教学：讲解金属切削的基本概念、原理及刀具的种类、结构等。
2.实践教学：通过金属切削实验，让学生动手操作，提高操作技能。
3.案例分析：分析金属切削过程中出现的问题，引导学生学会解决实际问题的方法。
五、教学安排1.理论教学：共6学时，分2次进行。
2.实践教学：共6学时，分2次进行。
3.案例分析：共2学时，分1次进行。
六、教学评价1.理论考试：占总评成绩的40%。
2.实践操作：占总评成绩的40%。
3.平时表现：占总评成绩的20%。
七、教学资源1.教材：《金属切削原理与刀具》。
2.辅助资料：金属切削相关学术论文、实验指导书。
3.设备：车床、铣床、钻床、铰床等。
4.软件：金属切削仿真软件。
八、教学进度安排1.第1周：金属切削的基本概念、分类。
2.第2周：金属切削原理。
3.第3周：刀具的种类、结构及切削性能。
4.第4周：切削参数的选择。
5.第5周：金属切削操作技能训练（1）。
6.第6周：金属切削操作技能训练（2）。
7.第7周：案例分析。
8.第8周：复习、考试。
九、教学总结本课程通过理论教学、实践教学和案例分析相结合的方式，使学生掌握金属切削原理、刀具的种类及切削性能、切削参数的选择等知识，培养学生的动手能力，提高金属切削操作技能。
金属切削原理的基本概述
金属切削原理的基本概述金属切削是一种常见的金属加工技术，广泛应用于制造业和机械加工领域。
金属切削的原理是通过切削工具对金属材料施加力量，以去除材料表面的金属层，实现工件的加工和成形。
金属切削原理可以分为以下几个方面：1. 切削力：在金属切削过程中，切削工具施加力量以去除金属材料。
切削力是指切削工具对工件施加的力的大小和方向。
切削力的大小取决于刀具的几何形状、切削速度、切削深度、切削角度等因素。
在金属切削中，通常会产生切向力（与切削方向垂直的力）和径向力（指向工件中心的力）。
2. 切削削角：切削削角是切削刀具与工件表面之间的夹角。
切削削角的大小和形状会影响切削力的大小、切削刃的寿命和切削表面的质量。
常见的切削削角有前角、主削角、副削角等。
3. 切削速度：切削速度是指切削工具和工件相对运动的线速度。
切削速度的选择会影响切削力、切削表面的质量和刀具的寿命。
过低的切削速度可能导致刀具与工件之间产生太多的摩擦热，使刀具磨损加快；而过高的切削速度则可能导致工件表面粗糙、切削力过大。
4. 切削深度：切削深度是指切削工具将金属材料削除的深度。
切削深度的选择取决于工件的要求和切削工具的强度。
过大的切削深度可能导致切削力过大，增加切削工具的磨损和变形的风险；而过小的切削深度则可能导致加工效率低。
5. 切削热效应：切削过程中，因为摩擦和形变，切削区域会产生热量。
切削热效应可能对切削工具和工件产生不良影响，如切削刃磨损、加工表面质量下降等。
因此，在金属切削过程中，需要采取适当的切削冷却液和润滑剂等措施来降低切削热效应。
总结起来，金属切削原理是通过切削工具施加力量，削除金属材料表面的方法。
切削力、切削削角、切削速度、切削深度和切削热效应是决定切削过程中刀具寿命、工件表面质量和加工效率的重要因素。
掌握金属切削原理，对于提高金属加工的质量和效率具有重要意义。
金属切削的基本原理
金属切削的基本原理金属切削的基本原理1. 引言金属切削作为一种重要的制造工艺，在现代工业中得到广泛应用。
了解金属切削的基本原理对于提高生产效率和产品质量至关重要。
本文将深入探讨金属切削的原理和相关概念。
2. 金属切削的定义和概述金属切削是指通过工具在金属材料上切削形成所需形状的制造过程。
这种切削通过将刀具与金属工件相对移动来去除材料，从而实现目标形状。
金属切削常用于车削、铣削、钻削等加工过程中。
3. 切削过程的基本元素金属切削包括以下基本元素：3.1 切削工具切削过程中使用的工具通常由坚固的材料制成，如高速钢、硬质合金等。
切削工具的类型和几何形状根据切削操作的需求而变化，比如刀片、铣刀、钻头等。
3.2 金属工件金属工件是经过切削加工的目标。
它可以是圆柱形、平面形或复杂形状的。
不同材料的切削特性也会影响切削过程的选择和参数设定。
3.3 切削速度切削速度是指工具切削过程中与工件接触部分的相对速度。
合适的切削速度可以提高加工效率和工件表面质量，但过高的切削速度可能导致工具磨损和加工表面粗糙度增加。
3.4 进给速度进给速度是指工具与工件相对运动的速度。
适当的进给速度可以控制切削过程中材料的去除率，同时避免过度磨损和切削力过大。
3.5 切削深度切削深度是指工具进入工件的深度，即每次切削过程中所移除的金属厚度。
切削深度的选择应根据工件的要求、切削力和工具稳定性等因素考虑。
4. 金属切削的力学原理金属切削的力学原理主要涉及三个力：切削力、切向力和主动力。
4.1 切削力切削力是指在金属切削过程中作用在切削工具上的力。
它由切削材料的去除、摩擦和变形引起。
切削力的大小和方向取决于切削工艺参数、切削材料和刀具等。
4.2 切向力切向力是指垂直于切削方向的力。
它使工件保持在切削位置，并防止工件偏离切削方向。
切向力的大小和方向直接影响切削的稳定性和表面质量。
4.3 主动力主动力是指在金属切削过程中将工具向工件施加的力。
它与切削深度和切削速度等直接相关。

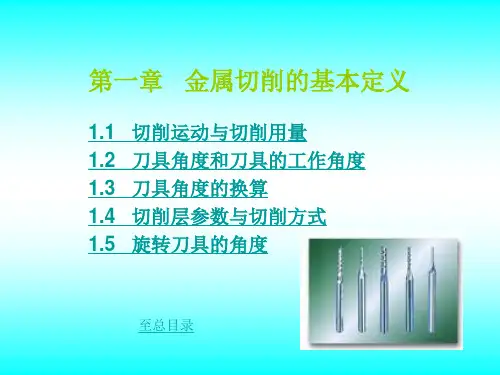

金属切削的基本定义(精)
返回本章目录
1.1.3 工件上的加工表面 （1）待加工表面 工件上即将被切去的表 面。 （2）已加工表面 刀具切削后在工件上形 成的新表面。 （3）过渡表面 切削刃正在切削的表面。
返回本章目录
1.1.4 切削用量 （1）切削速度 v c 是切削加工时，切削刃 上选定点相对于工件的主运动速度。主运动 为旋转运动时，工件或刀具最大直径处v c ：
d w —工作直径。
返回本章目录
式中
上述角度换算到工作正交平面内，则
tano tan sin k
oe o o
oe o o
f 愈大或 d 愈小，则 值愈大。对于一般的
外圆纵车， 值仅为30-40ˊ,一般忽略不记。
w
返回本章目录
工作角度
返回本章目录
返回本章目录
返回本章目录
外圆车刀在法平面参考系的角度
返回本章目录
（3）刀具在背平面和假定工作平面参考系中的 角度除基面上表示的角度与上面相同外，前角、 后角和楔角是分别在背平面 Pp 和假定工作平面 Pf 内标出的，故有背前角 p 、背后角 p 、背楔角 p 和侧前角 f 、侧后角 f 、侧楔角 f 诸角度（图114）。 p 和 p 前角、后角、楔角定义同前，只不过 p 、 f 和 f 在假定工作平面 Pf 内。 在背平面 Pp 内； f 、
返回本章目录
3）背平面和假定工作平面参考系 基面 Pr 的定义同正交平面参考系。 背平面（ Pp ）——过切削上选定点，平行于 刀杆中心线并垂直于基面 Pr 的平面，它与进给方 向v f 是垂直的。 假定工作平面（ Pf）——过切削刃上选定点， 同时垂直于刀杆中心线与基面 Pr 的平面，它与进 给方向 v f 平行。
金属切削的基本定义
1刀具切削部分的基本定义。
1.1刀具切削部分的组成车刀切削部分——“三面两刃一尖”1 前面：前面是刀具上切屑流过的表面，又称前刀面。
2 主后面：主后面是刀具上与过渡表面相对的表面。
3 副后面：副后面是刀具上与工件已加工表面相对的表面。
4 主切削刃：主切削刃是前刀面与主后刀面的交线。
5 副切削刃：副切削刃是前刀面与副后刀面的交线。
6 刀尖：刀尖指的是主切削刃与副切削刃连接处的那一小部分切削刃。
可见国标《金属切削基本术语》 ( GB/T12204-90 )1.2确定刀具角度的参考系刀具静止参考系（标注参考系）：不考虑进给运动，并在特定的安装条件下的参考系。
刀具工作参考系（动态参考系）：是确定刀具在切削运动中有效工作角度的基准。
考虑了进给运动及安装情况的影响。
组成刀具静止参考系的参考平面有：1 基面Ｐr基面是通过主切削刃上某一选定点，垂直于该点主运动方向的平面。
车刀的基面平行于刀具底平面。
2 切削平面Ps切削平面是通过主切削刃上某一选定点，与主切削刃相切且垂直于基面的平面。
3 正交平面Po它是通过切削刃上的选定点并同时垂直于基面和切削平面的平面。
因此，它必须垂直于切削刃在基面上的投影。
4 法平面Pn它是通过切削刃选定点并垂直于切削刃的平面。
5 假定工作平面Pf通过切削刃选定点并垂直于基面，而且平行或垂直于刀具在制造、刃磨及测量时适合于安装或定位的一个平面或轴线，一般说来其方位要平行于假定的进给运动方向。
6 背平面Pp通过切削刃选定点并垂直于基面和假定工作平面的平面。
三种静止参考系：正交平面参考系 Pr－Ps－Po：由基面、切削平面和正交平面组成。
.法平面参考系 Pr－Ps－Pn：由基面、切削平面和法平面组成。
背平面 -假定工作平面参考系Pr－Pp－Pf：由基面、背平面和假定工作平面组成。
1.3刀具的标注角度1 正交平面参考系内的刀具角度1)主偏角kr：在基面 Pr上，主切削平面(即主切削刃选定点处的切削平面)与假定工作平面之间的夹角，它总是正值。
金属切削教案课程
金属切削教案课程第一章：金属切削基础1.1 金属切削概念介绍金属切削的定义和作用解释切削加工的基本原理1.2 切削工具介绍不同类型的切削工具（刀片、钻头等）解释切削工具的选用原则1.3 切削参数介绍切削速度、进给量和切削深度的概念解释切削参数对加工质量的影响第二章：金属切削机床2.1 机床概述介绍金属切削机床的分类和特点解释机床的主要组成部分（床身、主轴等）2.2 数控机床介绍数控机床的定义和工作原理解释数控编程的基本概念和步骤2.3 机床选用与维护介绍机床选用的考虑因素（加工需求、预算等）解释机床的日常维护和保养方法第三章：金属切削加工方法3.1 车削加工介绍车削加工的定义和应用范围解释车削加工的基本步骤和操作要点3.2 铣削加工介绍铣削加工的定义和应用范围解释铣削加工的基本步骤和操作要点3.3 钻削加工介绍钻削加工的定义和应用范围解释钻削加工的基本步骤和操作要点第四章：金属切削工艺与参数调整4.1 切削工艺概述介绍切削工艺的概念和作用解释切削工艺的分类和选用原则4.2 切削参数调整介绍切削速度、进给量和切削深度的调整方法解释切削参数调整对加工质量的影响4.3 切削液的使用介绍切削液的作用和种类解释切削液的使用方法和注意事项第五章：金属切削加工质量控制5.1 加工质量概述介绍加工质量的概念和重要性解释加工质量的评估方法和指标5.2 加工误差分析介绍加工误差的种类和产生原因解释加工误差控制的方法和措施5.3 加工质量改进介绍加工质量改进的方法和步骤解释加工质量持续改进的重要性和实施策略第六章：金属切削刀具选择与应用6.1 刀具材料介绍常用刀具材料的特性与应用范围解释不同材料刀具的选用原则6.2 刀具几何参数介绍刀具几何参数（前角、后角等）的概念和作用解释刀具几何参数对加工质量的影响6.3 刀具选择与应用介绍刀具选择的方法和步骤解释刀具在实际加工中的应用技巧第七章：金属切削加工安全与环保7.1 安全操作规程介绍金属切削加工中的安全操作规程解释遵守安全操作规程的重要性7.2 常见事故预防与处理分析金属切削加工中常见事故的原因和预防措施介绍事故发生时的应急处理方法7.3 环保意识与实践强调金属切削加工中对环境保护的重要性介绍实施绿色加工的方法和途径第八章：金属切削加工实例分析8.1 轴类零件加工分析轴类零件的加工工艺和操作要点解释不同材料轴类零件的加工方法选择8.2 平面零件加工分析平面零件的加工工艺和操作要点解释不同材料平面零件的加工方法选择8.3 腔体零件加工分析腔体零件的加工工艺和操作要点解释不同类型腔体零件的加工方法选择第九章：金属切削加工自动化与智能制造9.1 数控技术应用介绍数控技术在金属切削加工中的应用解释数控加工的优势和局限性9.2 辅助加工介绍在金属切削加工中的应用解释辅助加工的优势和局限性9.3 智能制造发展趋势探讨金属切削加工行业向智能制造转型的趋势分析智能制造对金属切削加工的影响和挑战第十章：金属切削加工技能提升与职业发展10.1 技能提升途径介绍金属切削加工技能提升的途径（培训、实践等）解释持续学习与技能提升的重要性10.2 职业资格认证介绍金属切削加工行业的职业资格认证体系解释获得职业资格认证的意义和价值10.3 职业发展规划探讨金属切削加工职业技能人员的职业发展路径分析职业发展规划的制定方法和注意事项重点解析本文教案主要围绕金属切削加工展开，涵盖了基础概念、机床种类、加工方法、工艺参数、刀具选择、安全环保、实例分析、自动化智能制造以及职业发展等多个方面。
金属切削与机床第1章金属切削的基本概念
如图1-7(a)所示。
(1) 基面Pr ： 通过切削刃上选定点，垂直于主运动方向 的平面。 (2) 切削平面 Ps ：通过切削刃上选定点，与主切削刃相 切并垂直于基面的平面。
(3) 正交平面Po ： 通过切削刃上选定点，垂直于主切削
刃在基面上投影的平面。
第1章 金属切削的基本概念 2） 法平面参考系（Pr－Ps-Pn） 法平面参考系由基面 Pr、切削平面Ps和法平面 Pn组成，如
r r
(1 - 8) (1 - 9)
第1章 金属切削的基本概念 将侧前角γf和背前角γp换成侧后角αf和背后角αp的余角函数， 得αf、αp的换算公式： cotαf=cotαo· sinκr-tanλs· cosκr (1 - 10)
cotαp=cotαo· cosκr+tanλs· sinκr
式中: α f——侧后角； α p——背后角。
第1章 金属切削的基本概念 3． 合成切削运动 由主运动和进给运动合成的运动，称为合成切削运动。 刀具切削刃上选定点相对工件的瞬时合成运动方向称为该点 的合成切削运动方向，其速度称为合成切削速度，如图 1－ 1
所示。
第1章 金属切削的基本概念 1.1.2 加工表面 切削加工时在工件上会形成依次变化的三个表面， 如图
第1章 金属切削的基本概念
根据切削平面定义知，主切削刃在切削平面内，其位置分 别由主偏角和刃倾角确定。
（1） 主偏角κr：在基面内度量的切削平面Ps与假定工作平 面Pf之间的夹角。 （2）刃倾角λs：在切削平面内度量的主切削刃与基面之间 的夹角。 当刀尖相对车刀底平面在主切削刃上为最高点时，刃倾角 λs 为正值；为最低点时，刃倾角 λs 为负值；当主切削刃在基面 内时，刃倾角λs为零，如图1－9(b)所示。 主切削刃位置确定之后，形成主切削刃前、后刀面的位置， 可在正交平面内确定。其对应的角度为前角γo和后角αo。
金属切削加工基本知识
一、刀具材料
1.刀具材料应具备的性能
(1) 硬度 刀具切削部分的硬度，必须高于工件材料的硬度才能切下切屑。 一般其常用硬度要求在HRC60以上。 (2) 强度和冲击韧性 在切削力作用下工作的刀具，必须具有足够的抗弯 强度。刀具在切削时会承受较大的冲击载荷和振动，因此必须具备足够 的韧性。 (3) 耐磨性 为保持刀刃的锋利，刀具材料应具有较好的耐磨性。一般来 说，材料的硬度越高．耐磨性则越好。 (4) 红硬性 由于切削区的温度较高．因此刀具材料要有在高温下仍能保 持高硬度的性能，这种性能称为红硬性或热硬性。 (5) 工艺性 为了便于刀具的制造和刃磨．刀具材料应具有良好的切削加 工性和可磨削性，以及良好的热处理性能。
图4—5刀具几何角度
（3）刀具几何角度的选择及其对切削加工的影响 前角(γo)
前角大，刀具锋利，切削层的塑性变形和摩擦阻力减小，切削力和切 削热降低。但前角过大会使切削刃强度减弱，散热条件变差，刀具寿命下 降，甚至会造成崩刃。前角的大小选择原则：
1)工件材料的强度、硬度低，塑性好，应取较大前角；加工脆 性材料，应取较小前角：加工特硬材料，应取负前角。 2)高速钢刀具可取较大前角；硬质合金刀具应取较小前角。 3)精加工应取较大前角；粗加工或断续切削应取较小前角。
机械制造技术第二章金属切削基本原理课件
切削振动对表面质量的影响与控制
切削振动对表面质量的影响
切削过程中，由于刀具与工件的相互作用，可能会产生振动。振动会导致切削刃振动和工件振动，从而影响已加 工表面的粗糙度和波纹度，降低加工质量。
控制切削振动的方法
通过合理选择刀具材料和几何参数，优化切削用量和切削液的使用，以及采用减振装置和动态优化技术等措施， 可以有效减小切削振动，提高加工表面的质量。
THANKS FOR WATCHING
感谢您的观看
加工硬化与残余应力的影响
加工硬化
金属切削过程中，由于切削力的作用， 已加工表面层会发生冷作硬化，使表 面层金属的硬度和强度提高，塑性和 韧性降低。
残余应力
切削过程中，由于切削力和切削热的 共同作用，已加工表面层会产生残余 应力。残余应力分为压应力和拉应力， 过大的残余应力可能导致工件变形或 开裂。
边界磨损
切削过程中，切屑在刀尖处与刀具摩 擦造成磨损，影响切削效果和刀具寿 命。
破裂
切削过程中，切削力超过刀具材料的 强度极限，导致刀具破裂。
04 金属切削的工艺参数选择
切削速度的选择
01
02
03
04
切削速度对刀具寿命和 加工质量有显著影响。
切削速度越高，刀具寿 命越短，但工件加工时 间减少，生产效率提高。
选择切削速度时应综合 考虑刀具寿命、加工质 量和生产效率。
根据工件材料、刀具材 料和加工条件，选择合 适的切削速度范围。
进给量的选择
01
02
03
04
进给量是影响切削力和切削温 度的重要因素。
进给量过小，切削力增大，刀 具磨损加剧；进给量过大，切 削力减小，但工件表面粗糙度
增加。
选择进给量时应根据工件材料 、刀具材料和加工条件，以及 表面粗糙度要求进行合理调整
金属切削刀具基本知识
车刀角度的标注方法
说明
刀刃上各点基面是不同的（如直角偏刀的刃倾角较大时）：
工件中心等高面
V
VA
VB
Pr
A B Pr1 Pr2
24
刀具角度的标注方法
5
各种切削运动
6
2、工件上形成的三个表面
已加工表面：新形成的工件表面。 待加工表面：即将切除的工件表面。
加工表面：刀刃正在形成的工件表面
加工表面 待加工表面 主 运 动 待加工表 主运动 进给运动 已加工表面 面 已加工表面
进给运动 加工表面
图 2—1 切削运动和工件表面
7
3、切削速度的方向
21
车刀标注角度参考系
22
3、刀具角度的标注方法
a 0
a0
kr k r
0
b
S 说明： 主切削刃上各点的基面一般不相同（仅当刃倾角λ ＝0时除外）。 刀具角度参考系和标注角度 仅当刀尖安装在工件中心等高面时，刀尖处的基面平行于车刀的底面。 无特别说明，刀具的角度都是指刀尖处一小段的刀具角度。
解：
v =πdn/1000 = π·62· 4/1000 = 0.779 m/s f = vf /n = 2/4 = 0.5 mm/r ap = (dw-dm)/2=(62-56)/2=3 mm
t =(l+l1+l2)/ vf =(110+3+0)/2=56.5 s
12
6、切削层参数
切削层参数 切削层参数包括：切削深度 a p 、切削厚度 ac 、 切削宽度 a w和切削层截面面积 Ac。这些参数会 在本课程中用到。
1、构成刀具切削刃的三面二刃一尖
前刀面 副切削刃 切削部分 主切削刃 副后刀面 后刀面 刀柄
金属切削的基本概念问题
金属切削的基本概念问题用金属切削刀具从工作上切除多余的(或预留的)金属, 从而获得在形状上、尺寸精度及表面质量上都合乎预定要求的加工。
＿称为金属切削加工。
在切削加工过程中，刀具同工件之间必须有相对的切削运动，它由金属切削机床来完成。
机床、夹具、刀具和工件，构成金属切削加工的工艺系统，切削过程的各种现象、规律及其本质，都要在这个工艺系统的运动状态中去考察研究。
一、车削中的运动和加工表面车削加工是一种常见的典型的切削加工方法。
如图所示，普通外圆车削加工中的切削运动是由两种运动单元组合成的，其一是工件的回转运动，它是切除多余金属以形成加工表面的基本运动；其二是车刀的(纵向或横向)进给运动，它保证了切削工作的连续进行。
在切削运动作用下，工件上的切削层不断地被车刀切削并转变为切屑，从而加工出所需要的工件新表面。
在这一表面形成的过程中，碳硫分析仪工件上有三个不断变化着的表面：待加工表面：即将被切去金属层的表面；加工表面：切削刃正在切削的表面；已加工表面：已经切去多余金属而形成的新表面。
这些定义也适用于其他切削加工。
二、切削运动单元及其组合概念各种切削加工的切削运动，都是由一些简单的运动单元组合而成的。
直线运动和回转运动，是切削加工的两个基本运动单元。
不同数目的运动单元，按照不同大小的比值、不同的相对位置和方向进行组合，即构成各种切削加工的运动。
例如：一个直线运动刨削、拉削等；一个回转运动圆盘拉刀加工；一个回转运动和一个直线运动组合碳硫分析仪车削、镗孔、铣削、钻削、铰孔、车螺纹、攻丝等，它是目前应用最广泛的一种组合形式；式中：d——工件直径dw或刀具(砂轮)直径do(mm)：n——工件或刀具(砂轮)的转速(r/min)。
对于旋转体工件或旋转类刀具，在转速一定时，由于切削刃上各点的回转半径不同，因而切削速度不同。
在计算时，应以最大的切削速度为准。
如外圆车削时计算待加工表面上的速度，钻削时计算钻头外径处的速度。
这是因为从刀具方面考虑，速度大的地方，发热多，磨损快，应当予以注意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【复习提问】
1、钳工的特点以及应用场合。
2、在机械生产过程中，钳工主要担负的任务及其分类。
3、安全文明生产注意事项。
【导入新课】
机械零件的制造方法有很多，如铸造、锻造、焊接、冲压、挤压、电加工、电化学加工、切削加工等。
但凡尺寸精度、形状和位置精度以及表面质量要求较高的零件，目前仍主要采用切削加工的方法制造。
【讲授新课】
第一章金属切削基础知识
§1-1金属切削的基本概念
金属切削是利用刀具除工作上多余的金属材料，以获得符合要求的零件的加工方法。
常见的金属切削方法如图所示。
一、切削运动
切削加工时，刀具和工件之间的相对运动叫做切削运动。
按其功用切削运动可分为主运动和进给运动两种形式。
1. 主运动。
将切屑切下所需的基本运动叫做主运动。
2. 进给运动（走刀运动）。
为保持切削的进行，以逐渐切削出整个工件表面所需的运动，称为进给运动。
进给运动一般速度较低，消耗的功率较小。
在切削运动中，主运动只有一个，它可以是旋转运动，也可以是直线运动。
进给运动可由一个或多个运动组成，可以是连续的，也可以是间断的。
3. 切削加工时工件表面
在切削过程中，工件通常形成三个不断变化的表面。
（1）待加工表面工件上即将被切削的表面。
（2）已加工表面工件上经刀具切削后形成的表面。
（3）过渡表面工件上被切削刃正在切削的表面。
它总是处在待加工表面与已加工表面之间。
二、切削用量
切削用量是指切削过程中切削速度、进给量和背吃刀量三者的总称，也称为切削用量三要素。
它是衡量切削运动大小的参数。
那么我们来以车削外圆为例来说明一下这三个要素。
）
1.切削速度（
c
切削速度是指刀具切削刃上的某一点相对于待加工表面在主运动方向上的瞬时速度，单位为m/min(米/分)。
切削外圆时的切削速度为
c v =1000
n d w
式中 w d ── 工件待加工表面直径mm;
n ── 工件转速，r/min(转/分)。
2.进给量（ f ）
工件或刀具每转或往复一次或刀具每转过一齿时，工件与刀具在进给运动方向上的相对位移，单位为mm/r 。
⒊背吃刀量（p a ）
背吃刀量是指工件上已加工表面和待加工表面间的垂直距离，单位为mm 。
车削外圆时背吃刀量的计算式为：
p a = （w d - m d ）/2
式中 w d ── 工件待加工表面直径，mm;
m d ── 工件已加工表面直径，mm 。
三、切削用量的选择
选择切削用量就是要选择切前用量三要素的最佳组合，使 三者的乘积值最大，，以充分发挥机床和刀具的效能，提高劳动生产率。
1、背吃刀量的选择
粗加工时，除留出的精加工余量外，剩余的加工余量尽可能一次切完。
如果余量太大，可分几次切去，但第一次走刀应尽量将 取大些。
精加工时，背吃刀量要根据加工精度和表面粗糙度的要求来选择。
（粗加工时，p a 大；精加工时，p a 小）
2、进给量的选择
在切削用量三要素中进给量的大小对表面粗糙度的影响最大，因此，粗加工时， 可取大些；精加工时， 可取小些。
各种切削加工的进给量可根据进给量表选择确定。
（粗加工时，f 可取大些；精加工时，f 可取小些）
3、切削速度的选择
切削速度应根据工件尺寸精度、表面粗糙度、刀具寿命的不同来选择，具体可通过计算、查表或根据经验加以确定。
【工厂提示】
选择切削用量的基本原则是：在机床、工件、刀具和工艺系统刚性允许的前提下，首先选择大的背吃刀量，其次选择大的进给量，最后选择大的切削速度。
【巩固新课】
1、切削运动的概念及类型。
2、切削用量和选择切削用量的基本原则。
【布置作业】
1、习题册。
