水泥混凝土路面滑模施工方案

合集下载

公路水泥混凝土路面滑模施工技术规范

公路水泥混凝土路面滑模施工技术规范

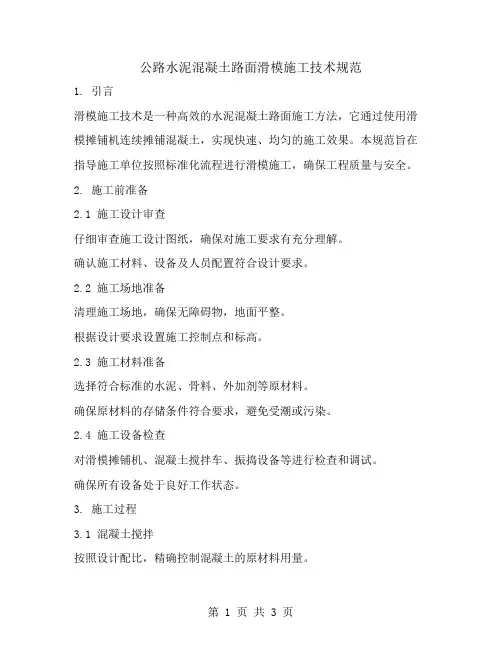

公路水泥混凝土路面滑模施工技术规范1. 引言滑模施工技术是一种高效的水泥混凝土路面施工方法,它通过使用滑模摊铺机连续摊铺混凝土,实现快速、均匀的施工效果。

本规范旨在指导施工单位按照标准化流程进行滑模施工,确保工程质量与安全。

2. 施工前准备2.1 施工设计审查仔细审查施工设计图纸,确保对施工要求有充分理解。

确认施工材料、设备及人员配置符合设计要求。

2.2 施工场地准备清理施工场地,确保无障碍物,地面平整。

根据设计要求设置施工控制点和标高。

2.3 施工材料准备选择符合标准的水泥、骨料、外加剂等原材料。

确保原材料的存储条件符合要求,避免受潮或污染。

2.4 施工设备检查对滑模摊铺机、混凝土搅拌车、振捣设备等进行检查和调试。

确保所有设备处于良好工作状态。

3. 施工过程3.1 混凝土搅拌按照设计配比,精确控制混凝土的原材料用量。

确保混凝土搅拌均匀,符合施工要求。

3.2 滑模摊铺使用滑模摊铺机进行混凝土摊铺,控制摊铺速度和厚度。

根据路面宽度和设计要求,调整摊铺机的摊铺宽度。

3.3 振捣与平整在摊铺过程中,使用振捣设备确保混凝土密实。

使用刮板或抹平设备对混凝土表面进行平整处理。

3.4 接缝处理按照设计要求设置横向和纵向接缝。

确保接缝平整、紧密,防止渗水。

3.5 养护与固化施工完成后,及时对混凝土路面进行覆盖养护。

根据气候条件,适时进行洒水养护,确保混凝土充分固化。

4. 质量控制4.1 原材料检验对所有进场的原材料进行严格的质量检验。

确保原材料符合施工设计要求。

4.2 施工过程监控实施现场监控,记录混凝土的摊铺速度、厚度等关键数据。

定期检查施工质量,及时调整施工方案。

4.3 施工后检测施工完成后,对路面的平整度、强度等进行检测。

确保路面满足设计和规范要求。

5. 安全与环境保护5.1 安全措施施工人员应穿戴安全装备,遵守安全操作规程。

施工现场应设置警示标志,防止非施工人员进入。

5.2 环境保护采取措施减少施工过程中的噪音和扬尘。

水泥混凝土路面滑模施工技术

水泥混凝土路面滑模施工技术
2 4 1 摊 铺 前 检 查 内容 ..
[ 兰 t 巫: : : . 壶至 : j
区 卜— 面i ]

一 一 …一 回
滑模摊 铺前 要进行 全 面检 查 , 括检查 板厚 , 包 检查 辅助 施工设 备机 具 , 查各 种施 工材 料是否 准备齐全 、 检 到位 , 检查 各 岗位 人员是 否 到齐 。 2 4 2 卸料及 布 料 ..
() 1 滑模 摊铺 机工作 参 数初 步设 定 与 调整 。摊铺 前对 摊铺机 进行全 面 性 能检 查 , 并对 所 有 部件 进 行正 确施工 位置参 数设 定 。 () 2 铺筑 作业 技 术 要领 。① 摊铺 速度 : 铺 速 度 摊 由操作 手根据 拌 和物稠度 、 供料 多少和设 备性 能 , 控制 在 0 5— . / n之间 , 般应在 1 mi . 3 0m mi 一 m/ n左右 。拌
10 4
内 蒙 古 水 利
21 0 0年第 6期 ( 总第 10期 ) 3
【 凝土施工 】 混

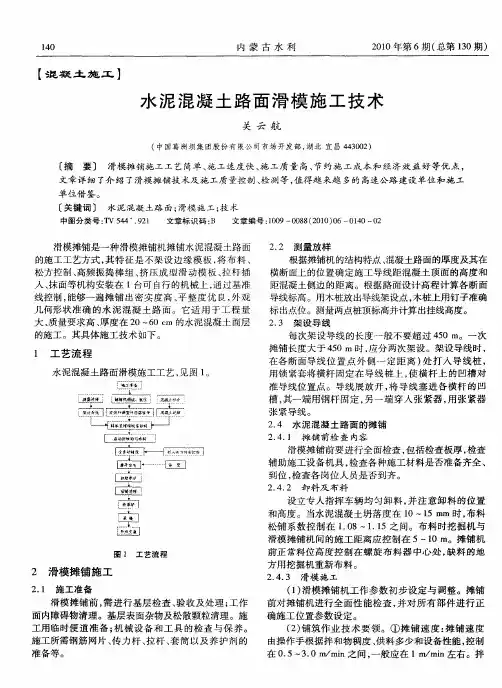

水 泥 混 凝 土 路 面 滑 模 施 工 技 术
关 云 航
( 国葛 洲 坝 集 团股 份 有 限 公 司 市场 开 发 部 , 中 湖北 宜 昌 4 30 摊铺 2 . 工艺 简单 、 工速 度 快、 工质 量 高、 约施 3 成本 和 经 济效 益 好等 优 点 ,  ̄7 - 施 施 节 - -
线控制 , 能够一遍摊 铺 出密实 度 高 、 整 度 优 良, 观 平 外 几何形状 准 确 的 水 泥 混凝 土路 面 。它 适 用 于 工 程 量 大、 质量要 求高 、 度在 2 6 l 的水 泥混凝 土面 层 厚 0~ Oe1 / 的施 工 。其具 体施 工技术 如下 。
根据摊铺机 的结构特点 、 混凝土路 面的厚度及其在 横断面上 的位置 确定 施工 导线距 混凝 土顶 面 的高度 和 距混凝土侧边 的距 离 。根 据路 面设 计 高程计 算 各断 面 导 线标高 。用木桩放 出导线架设 点 , 木桩上用 钉子准确 标 出点位 。测量两点桩顶标 高并计算 出挂线高度。

水泥混凝土路面滑模摊铺施工方法

水泥混凝土路面滑模摊铺施工方法

1 概述随着公路等级的不断提⾼,对施⼯成果要求也相继提⾼,各种先进的施⼯技术及施⼯机械都得到了⼴泛的应⽤。

砼滑模摊铺施⼯法因其良好的施⼯成果,已经成为⾼等级公路混凝⼟路⾯施⼯的⾸先。

2 ⽔泥混凝⼟路⾯施⼯的控制⽬标在⽔泥混凝⼟路⾯施⼯中,主要有10 项控制指标,其中着重强度、板厚、平整度、抗滑性能、表⾯耐磨度、标⾼、宽度控制是主要⽅⾯。

第⼀,强度控制⽬标:抗压强度、抗折强度符合要求。

第⼆,平整度控制⽬标:①3m 直尺检测平整度:间距h≤3mm,也是滑模摊铺机施⼯质控检测项⽬,作施⼯控制⽤。

②动态平整度δ∶δ≤1.2mm,按每100m 连续检测的颠簸累计⽅差δ,为路⾯竣⼯验收的质量评定依据。

③国际平整度指数IRI≤2.5m/km. 第三,板厚控制⽬标:代表值误差为- 5mm,极值为- 10mm.第四,纵断⾼程:- 10mm 第五,路⾯宽度:- 20mm 第六,刚性刻槽深度:2.5mm≤TDI≤4.0mm.本⽂仅对平整度、板厚及标⾼施⼯控制⽅法作⼀粗浅探讨。

3 平整度控制措施要想取得理想的平整度,实现⾏车的舒适性,可采⽤以下措施:3.1 配备良好的机械设备滑模摊铺施⼯中,要求连续不断的进⾏⼯作,如果施⼯不连续,⾸先砼的拌合、摊铺质量就难以保证,其次因为摊铺机的时⾛时停,对平整度影响较⼤,尤其在停留⼀段时间再起步⾛处,平整度损失很⼤。

为了保证施⼯过程中的连续性,拌合楼、运输车辆、摊铺机械的⽣产能⼒和⼯作状态必须保持稳定和配套。

混凝⼟拌合楼是滑模施⼯的主导机械,因此必须选择具有计算机⾃动控制的强制式卧轴、间歇式拌合楼。

同时考虑到拌合出来的混合料的均匀性,施⼯中宜采⽤拌合能⼒⼤的拌合机,⽽避免采⽤多台⼩容量拌合机组和的形式。

在滑模摊铺机的选择上⼀定要慎重,要选择施⼯效果较好的摊铺机,如德国WIRTGEN、美国CMI.在充分发挥拌合楼、摊铺机等主导机械⼯作能⼒的情况下,按照要求配备齐全各种配套、⼩型机具如:挖掘机、运输车、洒⽔车、锯缝机、发电机、装载机等。

水泥混凝土路面滑模施工方案

水泥混凝土路面滑模施工方案

水泥混凝土路面滑模施工一、滑模摊铺施工拉线设置滑模式摊铺机是沿着两例(或一侧)的基准线来摊铺水泥混凝土路面的,因此基准线设置必须准确无误,所用的工具、测量仪器和基准线设施必须齐备。

基准线准确是摊铺出路面标高、横坡、纵坡、板厚、板宽、弯道等符合规范要求的最基本的保证。

基准线桩到摊铺路面边沿的距离应根据滑模式摊铺机侧模到传感器的位置而定,基准线桩必须牢固打入基层(10~15)cm。

当打入困难时,应采用手电锤打孔后再打入。

基准线桩纵向最大间隔为15m。

为保证与基层里程桩号一致,推荐拉线桩距离为(5~10)m。

夹线臂到基层顶面的距离为(45~75)cm。

基准线必须张紧,一般每侧基准线应施加100㎏的拉力。

一根拉线的最大长度为400m、超过400m应采用两根拉线,用两个紧线器在一个接线桩上平顺连接。

当滑模式摊铺机通过连接部位时,操作人员要特别注意水平传感的过渡。

基准线有单向坡双线式、单向坡单线式(后幅)、双向坡双向式三种。

采用单向坡双线式基准线时,两根基准线间的横坡应与路面横坡一致;单向坡单线式基准线,要保证路面横坡与前幅路面一致;双向坡双向式的两根基准线是平行的,路拱则靠滑模式推铺机调整后自动铺成。

基准线和滑模摊铺的精度要求如下:摊铺中线平面偏位:20㎜;路面宽度偏差:±20㎜;面板厚度偏差:-5㎜,极值:-10㎜纵断面高程偏差:±10mm;横坡偏差:±0.15%;前后幅纵缝高差:±2.5mm。

基准线设置好以后,禁止扰动,特别是正在摊铺作业时,严禁碰撞。

风力达5~6级,基准线振动厉害时,应停止施工作业,防止出现波状的路面表面。

二、滑模摊铺施工前的准备使用滑模式摊铺机进行路面推铺施工之前,应全面检查摊铺基层是否平整、清洁并湿润;基准线是否准确;工作缝支架和传力杆是否定位;纵缝拉杆板是否直,是否涂好沥青等。

同时应对滑模式摊铺机进行彻底全面的保养检查:振动棒位置在挤压板最低点以上,中间间距为(35~45)㎝;振动棒与摊铺机边沿不大于25cm;挤压板前倾角为5°;配有前后远近照明灯.以便于夜间施工作业。

滑模摊铺水泥混凝土路面施工工艺

滑模摊铺水泥混凝土路面施工工艺

滑模摊铺水泥混凝土路面施工工艺〈1>拌和:混凝土混合料拌和设备的配置的要求,各类混合料拌和的技术要求水泥混凝土拌和站的生产能力应与摊铺能力匹配,一般是拌和能力不足而摊铺能力有余。

其拌和能力与滑模、轨模、碾压、三辊轴机组摊铺匹配时,生产能力M(m3/h)计算公式为:M=60×K×b×h×v t式中: M-拌和站总的拌和能力,m3/hb-摊铺宽度,cmv t-摊铺速度,宜大于等于1m/minh-路面板厚度,cmK-拌和站可靠性系数(1。

2-1.5)使用机械摊铺施工时一般都应配2-3台大中产量的间歇式自动搅拌楼,并配足水泥及粉煤灰储存罐及装载机或推土机。

( l )拌和站的拌和机在投产前应安装、调试正常,还应通过法定计量部门对各计量器具进行标定,使各种材料的称量误差控制在允许误差范围内。

误差见表4—19( 2 )为使拌和物均匀、粘聚性好,拌和时间,一般情况下单立轴式搅拌机总拌和时间为80—120s ,最小纯拌和时间大于35s;行星立轴和双卧轴式搅拌机总拌和时间为60-90s ,最小纯拌和时间不小于30 s;连续双卧搅拌机总拌和时间不小于40s ,最长总拌和时间不宜超过高限2 倍。

( 3 )所用外加剂应以(稀释)溶液加入搅拌锅,稀释用水和原液中的水应从用水总量中扣除,外加剂掺量应根据配合比试验确定的掺量计算成每盘掺量。

溶液应均匀无沉淀,掺有外加剂时,需延长5—10s拌和时间.( 4 )搅拌加引气剂的混凝土拌和物时,引气剂也应稀释为溶液加人,其用水量应从总加水量中扣除,但拌和一次的容量不应大于其额定搅拌量的90 % ,纯拌和时间应控制含气量最大或较大时间为宜。

( 5 )如加粉煤灰时应与水泥以相同的输送、计量方式加人拌锅,当粉煤灰与引气剂同时使用时,要达到相同的含气量,应通过试验确定引气剂掺量,此时纯拌和时间应延长10-15s 。

<2〉运输:水泥混凝土拌和物运输车辆的选配,混合料运输过程的技术要求水泥混凝土混合料的运输应根据混合料的类型、运输距离等情况选择运输车辆。

水泥混凝土路面滑模摊铺机施工工法

水泥混凝土路面滑模摊铺机施工工法

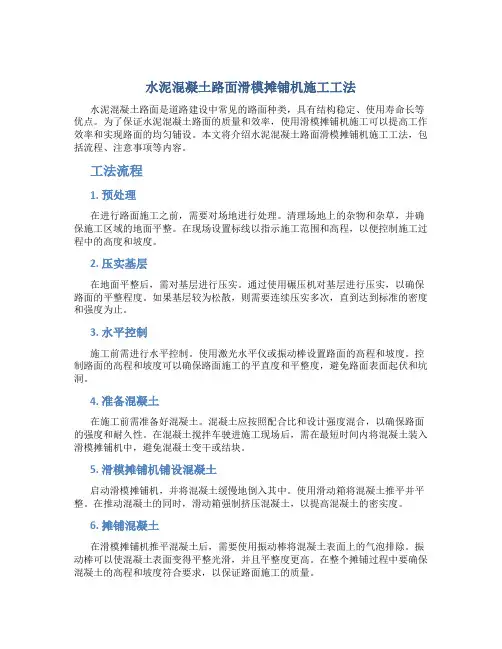

水泥混凝土路面滑模摊铺机施工工法水泥混凝土路面是道路建设中常见的路面种类,具有结构稳定、使用寿命长等优点。

为了保证水泥混凝土路面的质量和效率,使用滑模摊铺机施工可以提高工作效率和实现路面的均匀铺设。

本文将介绍水泥混凝土路面滑模摊铺机施工工法,包括流程、注意事项等内容。

工法流程1. 预处理在进行路面施工之前,需要对场地进行处理。

清理场地上的杂物和杂草,并确保施工区域的地面平整。

在现场设置标线以指示施工范围和高程,以便控制施工过程中的高度和坡度。

2. 压实基层在地面平整后,需对基层进行压实。

通过使用碾压机对基层进行压实,以确保路面的平整程度。

如果基层较为松散,则需要连续压实多次,直到达到标准的密度和强度为止。

3. 水平控制施工前需进行水平控制。

使用激光水平仪或振动棒设置路面的高程和坡度。

控制路面的高程和坡度可以确保路面施工的平直度和平整度,避免路面表面起伏和坑洞。

4. 准备混凝土在施工前需准备好混凝土。

混凝土应按照配合比和设计强度混合,以确保路面的强度和耐久性。

在混凝土搅拌车驶进施工现场后,需在最短时间内将混凝土装入滑模摊铺机中,避免混凝土变干或结块。

5. 滑模摊铺机铺设混凝土启动滑模摊铺机,并将混凝土缓慢地倒入其中。

使用滑动箱将混凝土推平并平整。

在推动混凝土的同时,滑动箱强制挤压混凝土,以提高混凝土的密实度。

6. 摊铺混凝土在滑模摊铺机推平混凝土后,需要使用振动棒将混凝土表面上的气泡排除。

振动棒可以使混凝土表面变得平整光滑,并且平整度更高。

在整个摊铺过程中要确保混凝土的高程和坡度符合要求,以保证路面施工的质量。

7. 平整混凝土在使用振动棒对混凝土表面进行振动后,需使用平板机将表面平整。

在平整过程中,需要根据路面的宽度和长短调整平板机的平整方向和速度。

平板机可以提高路面的平整度,并使路面表面更加光滑。

8. 输送混凝土在完成摊铺后,需要使用输送机将多余的混凝土运出施工区域。

输送机可以将混凝土输送到搅拌车或储存位置,以便后续处理和管理。

水泥混凝土路面施工—滑模摊铺机施工

水泥混凝土路面施工—滑模摊铺机施工
掌握滑模摊铺机的施工水泥混凝土路面的特点;
任务2.3
一、滑模摊铺机的施工水泥混凝土 路面的特点
二、滑模摊铺机铺筑作业的技术 要点
滑膜摊铺机施工
你的标题
一、滑模摊铺机的施工水泥 混凝土路面的特点:
不架设边缘固定模板, 将布料、松方控制、高频 振捣棒组、挤压成形滑动 模板、拉杆插入、抹面等 机构安装在一台可自行的 机械上,通过基准线控制, 能够一遍摊铺出密实度高、 动态平整度优良、外观几 何形状准确的水泥混凝土 路面。
你的标题
二、滑模摊铺机铺筑作业的 技术要点:
(6)插入拉杆。当进行单 车道摊铺时,应视路面设计要 求配置一侧或双侧打纵缝拉杆 的机械装置。当进行两个以上 车道摊铺时,除侧向打拉杆的 装置外,还应在假纵缝位置配 置拉杆自动插入装置。
(7)抹面与表面砂浆厚度 的控制。表面砂浆厚度不宜大 于3 mm左右,除露石混凝土路 面外,滑模摊铺水泥混凝土面 层表面不应裸露粗集料。
你的标题
二、滑模摊铺机铺筑作业的 技术要点:
(4)纵坡施工。上坡时, 挤压底板的前仰角宜适当调小, 并适当调小抹平板的压力;下 坡时,前仰角宜适当调大,并 适当调大抹平板的压力。
(5)弯道施工。摊铺小半 径水平弯道时,弯道外侧的抹 平板到摊铺边缘的距离应向内 调整,两侧的加长侧模应采用 可水平转动的铰连接,不得固 接。
情景7 水泥混凝土路面 施工
滑模摊铺机施工01Fra bibliotek水泥混凝 土路面的 分类及材 料要求
02
水泥混凝 土路面的
施工
水泥混凝土路面的施工
任务2.1 小型机具施工
任务2.2 三辊轴机组施工
任务2.3 滑模摊铺机施工
02
水泥混凝土路 面的施工

滑模摊铺混凝土路面施工方案(1)

滑模摊铺混凝土路面施工方案(1)

滑模摊铺混凝土路面施工方案(1)一、方案概述滑模摊铺混凝土是一种常用于路面施工的技术,通过专用的设备将混凝土料块运送至摊铺装置,再通过自重将混凝土摊铺到预定的形状和高度。

本文将介绍滑模摊铺混凝土路面施工的方法和步骤,以确保施工质量和安全。

二、施工准备1. 施工前检查在进行混凝土路面施工之前,需要对施工现场进行仔细检查,确保地基符合要求,清除碎石和杂物,检查排水系统是否畅通。

2. 设备准备在施工过程中需要准备滑模摊铺机、振动器、平整机和车辆等设备,并确保设备完好无损,可以正常工作。

3. 原材料准备准备好水泥、粗集料、细集料和混凝土添加剂等原材料,并按照设计配比进行配制。

三、施工步骤1. 模板安装首先,在施工现场按照设计要求进行模板的设置,确保模板平整、水平,并固定好。

2. 混凝土搅拌与运输将原材料按照设计要求进行混合搅拌,然后通过搅拌车将混凝土运至施工现场。

3. 滑模摊铺在混凝土到达施工现场后,使用滑模摊铺机将混凝土摊铺到模板上,控制好铺设速度和厚度。

4. 整平与压实利用平整机对已摊铺的混凝土进行平整操作,确保路面平整度和坡度符合设计要求,然后使用振动器对混凝土进行压实。

5. 养护混凝土铺设完成后,需进行养护工作,包括覆盖湿棉被、喷水养护等,以确保混凝土的强度和耐久性。

四、施工注意事项•施工现场应保持清洁整洁,杜绝泥浆、水迹等对施工的影响。

•施工人员需穿戴好安全装备,并注意作业安全。

•在铺设过程中严格控制混凝土的温度和湿度,避免出现温度裂缝。

•施工完成后及时清理设备和现场,做好施工记录和保养。

五、总结滑模摊铺混凝土路面施工是一项复杂而重要的工程,其施工质量直接关系到道路使用的安全和舒适性。

只有严格按照施工方案进行操作,注意细节和掌握技术要点,才能确保施工质量和工程进度。

希望本文的介绍对相关人员在滑模摊铺混凝土路面施工中起到一定的指导作用。

公路水泥混凝土路面滑模摊铺施工工艺工法(全面)

公路水泥混凝土路面滑模摊铺施工工艺工法(全面)

公路水泥混凝土路面滑模摊铺施工工艺工法QB/ZTYJGYGF-LJL米-0608-2011第四工程有限公司文启军1 前言1.1 工艺工法概况水泥混凝土路面具有强度高,稳定性好,耐久性好,使用寿命长,日常养护费用少等许多优点.滑模施工是水泥混凝土路面施工的先进施工技术,具有高度自动化、高速度、能很好的控制路面施工质量和各种技术指标的优点.因此,滑模摊铺在高等级混凝土路面中应用日渐广泛.1.2 工艺原理滑模是混凝土浇筑时所用模板中的一种,它安装在摊铺机上并随着摊铺机的移动可沿水平方向、斜坡方向或垂直方向渐渐滑动,并与摊铺机的布料、振捣、抹平切缝系统一起,边摊铺、振捣,边脱模,形成密实、平整、形状符合要求的混凝土路面.2 工法特点滑模摊铺施工是集计算机、自动控制、精密机械制造、现代混凝土科学和高等级公路工程技术于一体,具有操作灵活简便、高度自动化、高速度、施工质量能得到保证等优点.3 适用范围本工法适用于高等级公路、城市道路、机场跑道和停机坪等水泥混凝土路面滑模摊铺施工作业.4 主要引用标准《公路工程质量检验评定标准》JTG F80/1;《公路水泥混凝土路面施工技术规范》JTG F30;《公路工程集料试验规程》JTG E42;《公路工程水泥及水泥混凝土试验规程》JTG E30;《民用机场飞行区水泥混凝土道面面层施工技术规范》米H5006;《公路水泥混凝土路面滑模施工技术规范》JTJ/T037.1.5 施工方法合理选择路面混凝土的原材料、配合比,经过集中拌和后运输至施工现场,在大型自动滑模摊铺机(一套滑模摊铺设备一般有前置的松方控制布料及螺旋分料器、中置振捣系统、自动传力杆、拉杆插入装置、后置的振动挫平梁、自动抹平梁组成)的配合下,实现混凝土路面摊铺、振捣、整平等施工过程的全部机械化和快速化,形成的具有强度高、刚度大、稳定性、耐久性好以及抗弯拉性能强等特点的水泥混凝土路面.6 工艺流程及操作要点6.1 工艺流程公路水泥混凝土路面自动滑模摊铺施工的工艺流程见图1.图1 混凝土路面滑模摊铺施工工艺流程图6.2 操作要点6.2.1 施工准备(1)开工前对设计图纸进行复核,熟悉施工技术规范,编制施工组织设计.(2)全线联测复核水准点、导线点.以保证施工过程中路面结构符合设计的高程、厚度和平面位置要求,并恢复线路中桩及边桩.(3)编制专项施工方案 ,并由项目技术负责人到技术人员,技术人员到班组长,班组长到操作工人进行三级技术、安全、环保、质量交底.(4)检查下承层的高程,平整度、宽度、弯沉等指标是否符合设计和规范要求,对不符合要求的进行重新整修直至检验合格为止.仔细检查下承层边部质量,对于局部软弱部位要进行换填处理,整平压实.对整个施工工作面的基底进行全面清扫,清除基层表面的浮土、砂石等杂物.(5)混凝土拌合站布置要完成三通一平的工作,进出场道路必须硬化处理,防止机械车辆行驶对材料的污染.堆放材料的场地要硬化,场内布置要考虑具有石料冲洗排水的功能,不同料堆之间要砌墙隔离,防止混料现场,对于细集料必须采用覆盖措施.(6)接入现场的施工用电布局合理、规范,符合用电安全规范要求.拌合站设备安装调试就位,并存有可供10~15天使用的原材料,配合比设计满足设计及规范要求并通过监理单位审批.(7)摊铺基准线桩固定位置距摊铺面板边缘的横向支距应根据滑模摊铺机侧模到传感器的位置距两侧路面边缘不宜小于1米,最小不得小于0.65米.纵向直线段应不大于10米,圆曲线段视弯道半径大小 ,一般可为5~7米.基准线必须张紧,每侧基准线应施加不小于1000N的拉力.张紧后基准线上的垂度不应大于1.0米米,基准线应先张紧,再扣进夹线臂槽口.滑模摊铺水泥混凝土路面基准线设置精度应符合表1的要求.施工时宜达到规定值,验收时应满足最大允许偏差值的规定.表1 滑模摊铺水泥混凝土路面基准线设置精度要求6.2.2试验段施工正式摊铺水泥混凝土路面前,铺筑长度不小于200米的试验段,高速公路、一级公路宜在主线外进行试验路段的摊铺.路面厚度、摊铺宽度、基准线设置、接缝设置、钢筋设置等均应与实际工程相同.试验路段分为试拌及试铺两个阶段,通过试验段施工应达到下述目的:(1)试拌检验搅拌性能及确定合理搅拌制度 ;试铺检验滑模摊铺系统全部主要机械的性能和生产能力,检验机械种类、数量、实际生产能力配套及组合的合理性.提供主要机械性能和生产能力检验结果和改进措施.(2)通过试拌确定搅拌楼上料速度 ,拌和容量,搅拌均匀所需时间,新拌混凝土坍落度、振动粘度系数、含气量、泌水量、离析性和生产使用的混凝土配合比.(3)通过试铺确定基准线设置方式,滑模摊铺机的适宜工作参数,包括摊铺速度、振捣频率调整范围、夯实杆深度和频率、挤压底板前仰前度设置、超铺角度设置、侧模板可调整方式和位置、中间和侧向拉杆打入情况、振动搓平梁的设置位置、自动抹平板位置和压力等.(4)使全体工程技术、施工及设备操作人员熟悉并掌握各主要机械正确的操作要领和所有工序、工种正确的施工方法,检验全套施工工艺流程.(5)检验确定人工辅助施工的修整机具、工具、模具种类和数量,发电机、电焊机、钢筋工、混凝土工、拉毛方式及劳动力数量和定员位置等.按施工工艺要求确定施工组织形式和人员编制.(6)检验通讯及生产调度指挥系统,确定施工管理体系.6.2.3混凝土拌和与运输(1)施工开始及搅拌过程中都应按规定的频率检验坍落度、坍落度损失、含气量、泌水量、混凝土凝结时间、砂石料含水量及混凝土容重等.按标准方法预留规定数量的弯拉强度试件.在寒冷或炎热气候下施工,混凝土拌和机出料时的温度应分别控制在不低于10℃及35℃,并应加测原材料温度、拌和物的温度、坍落度损失率和凝结时间等.(2)混凝土拌和物应均匀一致,不得有未加水的干料、未拌匀的生料和离析等现象,干料和生料禁止用于路面摊铺.试拌及滑模摊铺时的坍落度 ,应按最适宜滑模摊铺的坍落度值加上当时气温下运料所耗时间的坍落度损失值确定.塌落度范围18S~32S,采用维勃仪测定.(3)最短搅拌时间应根据拌和物的粘聚性、均质性及强度稳定性由试拌确定最短搅拌时间.一般情况下,单立轴式搅拌机总拌和时间为80~120s;双卧轴式搅拌机总拌时间为30s、35s在保证拌和物质量的前提下,应科学编制搅拌计算机程序,合理压缩搅拌时间,以增加滑模混凝土的产量.(4)应根据施工进度、运量、运距及路况,及规范规定配备车型和车辆总数.总运力应比总拌和能力略有富余.滑模摊铺施工要求连续不间断工作 ,保证施工过程中的连续性,拌合楼、运输车辆、摊铺机械的生产能力和工作状态必须保持稳定和配套.(5)运输到现场的混凝土拌和物的坍落度有所损失,但必须适宜滑模摊铺.摊铺完毕允许最长时间,应根据气温及摊铺现场拌和物达到规定的工作性历时确定,混凝土拌和物从搅拌机出料到运输、摊铺完毕的允许最长时间应符合表2的规定.表2 混凝土拌和物运输、摊铺完毕允许最长时间(6)运送混凝土的车辆,在装料时,应防止混凝土离析,每装一盘料应挪动一下车位,卸料落差高度不得大于2米.驾驶员必须了解拌和物的运输、摊铺完毕的允许最长时间,超过摊铺允许最长时间的混凝土不得用于路面摊铺.(7)混凝土运输过程中要防止漏浆、漏料和污染路面.烈日、大风、雨天和冬季施工,应遮盖自卸车上的混凝土.运输车辆在每次装混凝土前,均应将车厢清洗干净并洒水湿润.(8)使用自卸汽车运输混凝土时,最大运输半径不宜超过20千米.6.2.4 滑模摊铺(1)松铺高度控制板控制控制松铺高度控制板或进料门的依据是振捣仓内的料位高度 .振捣仓内料位过高,摊铺机阻力大 ,振捣排气效果差,所摊铺路面的密实度变差;仓内料过低,挤压板供料不足,形不成挤压作用,路面缺料,出现缺料坑,无法继续施工.在摊铺过程中应严密监控和随时调整松方控制板的高度 .(2)摊铺行进速度摊铺过程中,摊铺机应缓慢、匀速、连续不间断地作业,摊铺行进速度宜控制在1~2米/米in之间,振捣频率可在6000~11000r/米in之间调整,一般采用9000r/米in左右,应防止混凝土过振或漏振、欠振现象.在振捣棒与混凝土完全接触时,立即开动振捣棒;停机时应立即关闭振捣棒.同时,操作手应根据新拌混凝土的稠度大小 ,调整摊铺的速度和振捣频率.当新拌混凝土显得偏稀时,应适当降低振捣频率,加快摊铺速度 ,最快摊铺速度控制在1.5~2米/米in以内,最大不得超过2米/米in,最小振捣频率不得小于6000r/米in;当新拌混凝土偏干时,应适当提高振捣频率,最大不超过11000r/米in,并先开启振捣棒再起步.摊铺机离开工作面后,应立即关闭振捣棒.为防止振捣棒空载振动而烧毁振捣棒,严禁振捣棒在水泥混凝土外面振动,同时要随时观察每个振捣棒的振动情况.(3)安装传力杆(DBI装置的使用)传力杆是保证水泥混凝土路面的质量及寿命的重要措施,其原理见图2.DBI(Dowel Bar Inserting Set)即传力杆自动打入施工技术:利用传力杆自动打入装置(见图3)在滑模摊铺机推进过程中将传力杆植入水泥混凝土路面中,能够极大提高传力杆的工作效率.开始摊铺后,人工将传力杆按一定顺序排放在布料小车的料槽内,然后手动启动小车卷扬机,小车便从DBI一侧沿着滑动轨道,滑动到另一侧.在滑动过程中,传力杆便自动落入卡槽内.启动另一侧卷扬机收回小车,进行下一循环的布料.另外,DBI配备有手动系统,可以在试机或不连续作业时,进行手动作业,即人工将传力杆放置在卡槽内.图2-1设传力杆图2-2未设传力杆传力杆的表面应涂防锈漆(见图4),保证传力杆在混凝土内能自由滑动,避免应力锁死导致开裂.同时,还应避免传力杆安装偏差过大 ,偏差过大将造成传荷能力降低和应力锁死.DBI施工时应对传力杆位置进行标记,避免后续切缝引起的传力杆偏差.图3 DBI 装置 图4 传力杆涂防锈漆传力杆和胀缝板设置精度 应符合表3的 要求表3 传力杆及胀缝板安装精度 技术要求项目技术要求(米米) 测量位置 传力杆端上下左右偏斜误差≤10 在传力杆两端测量 传力杆在板中心上下左右误差≤20 以板面为基准测量 传力杆沿路面纵向前后偏位≤30 以缝中心线为准 胀缝板倾斜误差≤20 以板底为准 胀缝板的 弯曲和位移误差 ≤10 以缝中心线为准注:胀缝板不允许混凝土连浆,必须完全隔断.应有专人观察DBI 工作后传力杆是否全部完全打入,如有传力杆裸露在混凝土外,则在搓平梁搓平之前尽快拔除该传力杆.传力杆插入后,传力杆周边的 混合料不能及时填补缝合时,必须进行人工修复.(4)自动抹平板施工自动抹平板(见图5)有利于消除表面上的 小 气泡及石子拖动带来的 小 缺陷,并能起到部分提浆作用,保证了路面有优良的 纵向平整度 .施工时应根据路面纵坡的 变化随时调整自动抹平板压力.自动抹平板在没有长侧模保护的 摊铺机上,是不能抹面到边的 ,若太靠近边沿,在摊铺弯道时会将路面压垮,一般到边界要留30厘米左右,压力较大 时,边界部分会推挤隆起,需要专人修整.(5)混凝土路面板的 修整图5 自动抹平板对表面上少量局部麻面和明显缺料部位,应在挤压板后或搓平梁前,最迟在抹平板前表面补充适量砂浆,由搓平梁和抹平板机械修整.抹平过的路面,必须再拖麻袋片处理,以获得良好的构造纹理.6.2.5 切缝及填缝(1)切缝横向缩缝、施工缝上部的槽口,应采用切缝法施工.切缝方式有全部硬切缝、软硬结合切缝和全部软切缝三种.采用哪种切缝方式视施工地区下午1~3时最高温度与凌晨1~3时最低温度的温差决定.表4 施工气温与防止断板应采用的切缝技术度时积:自拌和起算的混凝土平均温度与延续时间的乘积.前后连接摊铺,对先摊铺好的混凝土板沿切缝已断裂的地方,应做上记号.后摊铺路面切缝时,已断开的缩缝应提前软切缝.纵向缩缝可全部硬切缝,最长时间不宜超过48h.尽可能早切缝,采用软切缝工艺,软切缝深度不应小于60米米或达到1/3板厚.硬切缝深度不应小于1/3~1/4板厚,最浅不小于70米米,填缝深度 25~30米米.切缝机刀片应与机身中心线成90°,并与切缝线成直线,切缝后应尽快灌注填缝填料.(2)填缝混凝土板养生期满后,缝槽口应及时填缝.采用常温施工式或加热施工式填缝料填缝,应符合下列规定:1)填缝前,应采用压缩水和压缩空气彻底清除接缝中砂石及其它污染物,确保缝壁及内部清洁、干燥.2)当使用常温施工式聚(氨)酯和硅树脂等填缝料时,将两组份材料按1h所需灌缝量混合均匀,并应随拌随用.当使用加热施工式填缝料时,将填缝料加热至规定温度 ,加热过程中应不断搅拌均匀,将填缝料熔化并保温使用.3)灌注填缝料必须在缝槽口干燥清洁状态下进行,缝壁检验擦不出灰尘为可灌标准.适宜的缩缝填缝形状系数应在2~4之间,填缝灌注深度宜为2~3厘米.高速公路、一级公路应使用专用工具,先挤压填入多孔泡沫塑料柔性背衬材料,再填缝.填缝料的灌注高度 ,夏天宜与板面齐平,冬天宜低于板面1~2米米.填缝必须饱满、均匀、连续贯通,填缝料应与缝壁粘结好,不开裂,不渗水.4)常温施工式填缝料的养生期,冬季宜为24h,夏季宜为12h;加热施工式填缝料的养生期,冬季宜为2h,夏季宜为6h.在填缝料养生期内(特别是反应型常温填缝料在固化前),应封闭交通.6.2.6 表面刻槽表面刻槽以改善混凝土路面表面纹理, 增加抗滑性, 降低轮胎与路面噪声.(1)表面拉毛处理拖麻袋片技术使路面产生细观纹理构造(见图6),增加摩擦,产生的路表纹理比较浅, 轮胎与路面相互作用产生的磨耗经常会使混凝土路面表面功能特性降低.硬刻槽是用金刚石锯片除去硬化水泥混凝土路面表面浅层混凝土而形成良好的路表构造的混凝土路表处理方式(见图7).图6 拖麻袋片增加表面细观构造图7 金刚石锯片硬刻槽(2)表面刻槽1)最佳刻槽时间,一般路面强度达到标养28d强度的 40% (养生2d~3d之间)作为刻槽的最佳时间.2)相邻面板在刻槽时保持槽沟连贯, 施工时先划出标线或先挂线再施工, 机械操作人员必须随时控制机械, 确保刻槽的顺直.3)施工推荐采用16 片刀头的刻槽机进行刻槽.为降低汽车行驶噪音,推荐采用不等间距刻槽的方式,锯片间距可采用24-32-18-24-32……循环的方式进行组合.槽宽4~6米米,深3~5米米,刻槽完成后用高压水枪将残余物清洗干净.6.2.7 路面养生初期养生时,修边及抹面完成后,应以最快速度使用保湿膜、土工布、麻袋、草袋、草帘等覆盖并均匀洒水湿润,保持混凝土表面始终处于潮湿状态,并由此确定每天的洒水次数.昼夜温差大于10℃以上地区或日平均温度小于5℃施工的混凝土路面应采取保温保湿养生措施.养生时间应根据混凝土弯拉强度增长情况而定,当大于等于设计弯拉强度的 80%时,可停止养生.一般养生天数宜为14~21d,高温天气不应少于14d,低温天气不应少于21d.掺粉煤灰的水泥混凝土路面,最短养生时间不宜少于28d.6.2.8 施工气候条件混凝土路面铺筑期间,应注意收集当地天气预报资料,遇有影响混凝土路面施工质量的天气时,应暂停施工或采取必要的防范措施.(1)降雨天气禁止施工水泥混凝土路面.(2)不宜采用低温施工,当昼夜平均气温连续5d低于5℃及,夜间最低气温低于-3℃时,不得施工.(3)混凝土道面应尽量避免在干热及大风天气中施工.风速大于10.8米/s时必须停止施工.(4)现场气温高于40℃或混凝土拌合物摊铺温度高于35℃时,必须停工.7 劳动力组织水泥混凝土路面自动滑模摊铺施工所需的劳动力见表5,具体可根据工程规模、工期等情况进行调整,以满足施工略有富余为原则.8 主要机具设备水泥混凝土路面自动滑模摊铺施工所需的主要机具设备见表6,具体可根据工程规模、工期等情况进行调整.9 质量控制9.1 易出现的质量问题9.1.1水泥混凝土配合比的设计和生产控制.9.1.2厚度、平整度、密实度不满足设计要求.9.1.3运输及摊铺过程中混合料离析.9.1.4裂缝、粘浆、蜂窝、麻面等外观缺陷.表5 每班主要劳动力配备表6 主要机具设备表9.2 质量保证措施9.2.1 水泥、钢材等主要材料应使用合格产品,并且应符合《公路水泥混凝土路面施工技术规范》(JTG F30)规范及设计的要求,分项分批次进行抽样检验.9.2.2 严格控制混凝土拌合物坍落度、和易性,防止运输过程失水、离析.运输车辆车厢干燥时,需用水湿润,遇大风天气需加帆布覆盖.9.2.3水泥混凝土的品质是滑模摊铺技术的关键,必须保证混凝土和易性良好,无泌水、松散等不良现象,才能保证混凝土拥有良好的工作性能.9.2.4 滑模机摊铺过后,对于出现倒边、塌边、积浆、溜肩现象的地方,及时支侧模,人工边缘补料、修整,并用3米直尺反复检查横坡.9.2.5 滑模摊铺机起步接头处理时,摊铺机后退进入上一工作面的混凝土板中,使人工作业面达到最小范围,但要注意防止摊铺机在起步时压坏端头混凝土.9.2.6 滑模摊铺挤压力是靠底板的前仰角和整机自重联合实现,在滑模摊铺机吨位给定条件下,前仰角大 ,进入挤压底板的料多,混凝土路面上受到的挤压力就大 ;前仰角过小 ,挤压力不足,密实度不够.对于一定的混凝土稠度而言,必须在试验段施工中摸索并确定最佳前仰角.9.2.7 摊铺中应经常检查振捣棒的工作情况,发现路面在横断面某处多次出现麻面或拉裂现象,表示该处的振捣棒或前仰角出了问题,必须停机检查,更换该处的振捣棒或调整前仰角位置.9.2.8 在摊铺车道路面时,若左右卸了不一致的混凝土时,摊铺速度应按偏干一侧设置,并应将偏稀一侧的振捣棒频率迅速调小 .9.2.9 滑模摊铺路面出现横向拉裂现象时,应检查拌合物局部或整体是否过干硬、离析、骨料粒径过大 ;或在该部位摊铺速度过快,振捣频率不够,混凝土未振捣液化而导致拉裂,应降低摊铺速度 ,提高振捣频率.9.2.10 混凝土面出现砂眼、麻面,应在刮尺刮除后,立即将粗糙骨料部位补原砂浆,再用抹尺进行抹平,最终收面量,用小抹刀细心操作,一般可消除.9.2.11 水泥混凝土路面面层施工必须满足《公路工程质量检验评定标准》(JTG F80/1)的相关规定要求,见表7.10 安全保证措施10.1安全风险分析10.1.1拌和站及施工现场防火、用电等安全风险.10.1.2各种机械设备操作安全,车辆行驶交通安全.10.1.3混凝土拌和站安全及生产人员身体健康风险.10.1.4夏季高温施工防暑安全.10.2 安全保证措施10.2.1应制订搅拌楼、发电机、运输车、滑模摊铺机、三辊轴机组等大型机械设备及其辅助机械(具)的安全操作规程,持证上岗,并在施工中严格执行.10.2.2施工现场按符合防火、防风、防雷、防洪、防触电等安全规定及安全施工要求进行布置,并完善布置各种安全标识.10.2.3运输车辆应鸣笛倒退,并有专人指挥和查看车后.10.2.4施工现场必须做好交通安全工作.交通繁忙的路口应设立标志,并有专人指挥.夜间施工,路口、模板及基准线桩附近应设置警示灯或反光标志,专人管理灯光照明.表7 水泥混凝土面层质量标准注:表中σ为平整度仪测定的标准差;IRI为国际平整度指数.10.2.5摊铺机械停放在通车道路上,周围必须设置明显的安全标志,正对行车方向应提前200米引导车辆转向,夜间应以红灯示警.10.2.6 施工机电设备应有专人负责保养、维修和看管,施工现场的电机、电线、电缆应尽量放置在无车辆、人、畜通行部位,确保用电安全.10.2.7现场操作人员必须按规定配戴防护用具.使用有毒、易燃的燃料、填缝料、外加剂、水泥或粉煤灰时,其防毒、防火、防尘等应按有关规定严格执行.10.2.8施工人员应穿戴好劳动保护用品,夏季高温施工环境,应采取防暑降温措施.当摊铺现场气温达30℃及以上的施工,属于高温施工.高温施工宜避开中午施工,尽量安排在早晨、傍晚或夜间施工.11 环境保护措施11.1施工现场设置清晰、齐全的标志、标牌,施工机械作业现场设有专人指挥,施工现场、施工便道路容路貌整洁有序.11.2搅拌楼、运输车辆和摊铺机的清洗污水不得随处排放;每台搅拌楼宜设置清洗污水的沉淀池或净化设备,车辆应在有污水沉淀或净化设备的清洗场进行清洗.11.3废弃的混凝土、基层残渣及机械设备的修理残渣和油污等废弃物应分类集中堆放或掩埋.11.4搅拌场原材料和施工现场临时堆放的材料均应分类、有序堆放.施工现场的钢筋、工具、机械设备等应摆放整齐.11.5 加强施工现场材料的运输管理,严防运输过程中出现漏、洒现象,施工道路应及时维修确保道路平整、畅通,并及时洒水以减少扬尘.11.6 使用机械设备的工艺操作,尽量减少噪声污染,施工场地的噪声应符合有关规定.12 应用实例12.1工程简介及施工情况吉林至黑河高速公路北安至黑河段工程土建工程是吉黑高速北段A4标段(K70+000~K98+000)跨越小兴安岭北部区域气候寒冷湿润,冬季寒冷漫长,夏季温和短促,年平均气温-1.3~0.4℃,极端最高气温35.2℃,极端最低气温-48.1℃.年均降水量在491~540米米之间,多集中于夏季6~8月,约占全年总降水量的61~67%.全标段28千米水泥混凝土路面,单幅面层宽10.5米,厚26厘米.12.2工程结果评价水泥混凝土路面滑模摊铺设备先进、自动化程度高、施工质量及进度有保证.通过滑模摊铺,路面水泥混凝土面层施工取得了日平均摊铺600米(宽8.25米)的施工进度,同时保证了施工质量,提前完成了业主节点工期要求,并获得业主贺信表扬,路面工程于2010年4月开工,完工.为公司赢得了社会效益,同时也培养了一批混凝土路面滑模施工的技术管理人员.。

水泥混凝土路面滑模施工

水泥混凝土路面滑模施工

水泥混凝土滑模施工方案一、滑模摊铺施工的机械设备根据招标文件和高速公路施工的要求,采用美国CMI6004水泥混凝土滑模式摊铺机进行滑模摊铺砼路面施工.CMI SF6004滑模式摊铺机属于目前较先进的水泥路面施工机械,作业速度快,作业效率高,可以完成大工程量的路面施工任务,而且能充分保证质量。

CMI SF6004摊铺水泥路面施工图美国CMISF-6004滑模式水泥混凝土路面摊铺机主要技术性能参数:发动机功率:317KW标准摊铺宽度:3。

7-7。

5M可选择摊铺宽度:3.7-13.4M摊铺厚度:0-457MM摊铺速度:0—9M/MIN行走速度:0-19M/MIN质量:49440KG美国CIM 滑模式水泥混凝土摊铺机,主要由发动机、液压动力、主机架、驱动履带、螺旋布料器、虚方控制板、液压振捣器、捣石板、成型模板、边模、路拱系统、浮动抹光板、液压控制系统及操作仪表等部分组成.发动机:采用卡特匹勒系列柴油发动机DITA 提供动力源;液压动力:由发动机驱液压油泵系统,包括:螺旋布料器驱动泵、串列液压振捣器泵、压力补偿驱动泵、单级液压控制系统.主机架:可液压伸缩深入,分断机架,保证基本摊铺宽度,配置的标准延伸件,可保证增加宽度;驱动履带:四履带驱动系统;螺旋布料器:法兰连接,可任意组合宽度,大直径中间分隔安装,可两边独立实现单双向驱动;虚方控制板:液压控制,用以计量进入水泥的流量;液压振捣器:标准配置的液压振捣器,各自独立流量控制,振频10 000 r/ min 捣实板:液压驱动,可分段调整宽度,振频及振幅可调;成型模板:标准结构安装,液压垂直升降调整摊铺厚度、宽度,超铺调整以控制坍落度;边模:液压控制调正依附基面;路拱系统:液压控制调整可获得切线型,多点式或偏置型路拱;浮动抹光板:提供路面二次抹光及小误差修整;液压控制系统:CMI 公司专利生产,全液压微调控制水平和转向,可选自动或手动方式操作。

二、滑模摊铺施工的工艺流程滑模摊铺施工的工艺流程如上图所示,面层施工根据此流程网络图精心组织,有条不紊地进行施工,形象工艺流程图如下。

高速公路水泥混凝土路面滑模摊铺施工管理

高速公路水泥混凝土路面滑模摊铺施工管理

高速公路水泥混凝土路面滑模摊铺施工管理高速公路是现代交通运输的重要组成部分,其水泥混凝土路面的滑模摊铺施工管理是确保道路质量和安全的重要环节。

本文将从施工前的准备工作、施工技术的选择和实施、质量控制和施工管理等方面,对高速公路水泥混凝土路面滑模摊铺施工管理进行详细探讨。

一、施工前的准备工作1. 人员准备:组建施工队伍,配置施工人员和技术负责人,确保施工人员有相关的经验和技能,能够熟练掌握滑模摊铺机的操作和维护。

2. 设备准备:确保滑模摊铺机和其他施工设备的性能良好,进行必要的检修和保养,提前准备好所需的材料和配件。

3. 施工方案制定:根据设计要求和实际情况,制定详细的施工方案,包括施工工序、施工顺序、施工参数等,确保施工工艺合理可行。

4. 现场准备:清理施工现场,清除垃圾和障碍物,确保施工现场的平整和清洁。

同时,进行必要的标线和标识,确保施工区域的安全。

二、施工技术的选择和实施高速公路水泥混凝土路面的滑模摊铺施工技术,主要有湿法摊铺和半湿法摊铺两种。

湿法摊铺适合大面积均匀厚度的混凝土路面,半湿法摊铺适用于较小的面积和复杂的路线。

在选择施工技术时,需要考虑施工时间、施工质量和施工成本等因素,结合具体的施工条件和要求,选择合适的施工技术。

在实施施工时,需要按照施工方案进行预备工作、涂刷分离剂、调节模板,浇筑混凝土等。

同时,需要保持施工过程中的安全和秩序,确保施工效率和质量。

三、质量控制高速公路水泥混凝土路面的滑模摊铺施工质量控制,主要包括材料质量控制、施工工艺控制和施工成果质量控制。

1. 材料质量控制:需要对水泥、沥青、骨料等原材料进行检验和测试,确保其达到设计要求和规范要求。

同时,需要做好材料的储存和保管,防止材料污染和受潮。

2. 施工工艺控制:需要按照施工方案和相关规范,控制施工过程中的各个环节,并进行必要的检测和测量。

对于涂刷分离剂、调节模板、混凝土浇筑等工艺要求,需要严格执行,确保施工质量。

水泥混凝土路面施工方案(全面)

水泥混凝土路面施工方案(全面)

水泥混凝土路面施工方案一.施工准备1.下承层准备:清扫并润湿下承层,根据设计数据进行测量放样。

2、技术准备:施工前仔细阅读设计图纸及施工规范,制定切实可行的施工工艺,对参与施工的人员进行技术交底及技术培训。

3、材料准备:各种材料进场前必须有出厂质量证明书,并经监理工程师抽样试验合格后方可进场,质检科对进场的材料按照试验频率进行检查。

4、设备准备:施工前对拌和设备及摊铺设备进行调试,使之处于完好状态。

5、确定施工配合比:根据试验配合比及现场情况计算施工配合比。

二.试验段施工摊铺前做200米的试验段,用以确定各项施工参数、机械及人员配置、施工段落长度等。

并在试验段成功后总结出用于指导正式施工的施工工艺。

三.拌和1、水泥碎拌和采用强制式水泥搅拌站拌和,拌和站安设两台150m3∕H搅拌设备。

以满足滑模摊铺机的施工要求。

2、搅拌时要保证水泥砂的均匀性,不同次数搅拌的碎之间的塌落度误差小于2cm,搅拌时间一般为60-90S o四.质量检查控制手段1.目测:由一名经验丰富的质检人员对拌和料进行目测,发现问题,分析原因,及时调整,绝不允许不合格料出厂。

2、试验检测按照规定的检测频率每天对混合料进行试验检测。

3、形成的记录和报告:日消耗各种材料数量、日混合料产量、塌落度、水灰比、抗压强度等。

五.运输1.新拌水泥已运输采用8T自卸汽车。

2、水泥混凝土从搅拌机出料到浇筑完毕的最大允许时间:当施工气温在10℃~20。

C时,最大允许时间为1.5h;当施工气温在20℃~30。

C时,最大允许时间为Ih;当施工气温在30℃~35。

C时,最大允许时间为0.75h o3、施工现场配备专人指挥车辆卸料,以便较准确地估计卸料位置。

并且供料与摊铺机速度要协调,以保证摊铺机匀速摊铺,最大限度地减少摊铺施工中的停机次数。

六.摊铺1.采用德国产9m宽滑模式摊铺机沿基准线摊铺水泥碎路面。

2、施工前,将滑模摊铺机驶进待摊铺位置,测准摊铺底板的高程和坡度,将传感器挂到基准线上,检查传感器的灵敏度及反映是否正确,完成后方可进行摊铺施工。

水泥砼路面(滑模)施工工艺 (2)全文

水泥砼路面(滑模)施工工艺 (2)全文

可编辑修改精选全文完整版水泥砼路面(滑模)施工工艺一、施工方案:采用水泥砼拌和楼集中拌和,大吨位自卸车为主辅以汽车式混凝土搅拌运输车进行运输,滑模摊铺机半幅一次铺筑的方案。

二、工原材料技术要求1、水泥(1)用于混凝土路面的水泥应采用水泥抗折强度不小于7.5Mpa、旋窑生产的525#硅酸盐水泥和普通水泥,其游离CaO含量应小于1%。

初凝时间不早于3小时,终凝时间不超过10小时。

(2)无论气温多高,散装水泥的出厂温度均应限制在55℃以内,混凝土搅拌时的水泥温度不得高于50℃。

(3)低温季节施工用的早强水泥应符合AASHTO M-85II型或IIA型,并应得到工程师的许可才能采用。

2、集料(1)粗集料:①粗集料按JTJ053-94标准方法试验,其级配应符合设计规定,最大粒径以30mm为宜。

粗集料中针片状含量应小于15%,超径含量不得大于5%,0.15mm的石粉含量不宜大于1%。

②粗集料按JTJ054-94标准方法测试的石料强度应等于或大于3级。

石料压碎值指标应小于16%。

③粗集料中硫化物及硫酸盐含量应小于1%,含泥量(冲洗法)应小于1%。

(2)细集料:①细集料应采用质地坚硬、耐久、洁净的天然砂。

其级配应符合下表I、II级配分区,细度模数为2.3~3.2,含泥量不得大于2%。

②细集料中硫化物及硫酸盐含量(折算SO3)应小于1%。

3、清洗集料、拌和及养生用水,不应含有影响混凝土质量的油、酸、碱、盐类有机物。

细集料标准级配范围表4、外掺剂(1)外掺剂应符合GB08076-1996中合格品或一等品的技术要求。

(2)外掺剂中不应含氯化钙。

(3)可在混合料中使用水溶液缓凝剂,其含水量应计入混合料的有效用水量中。

(4)引气剂、减水剂复合掺用时,应注意两者不致发生沉淀。

5、钢筋钢筋网、拉杆、传力杆、边缘钢筋以及角隅钢筋均须符合要求。

6、养护剂采用的养护剂品种及喷洒剂量应满足85%的保水率(72h)。

7、填缝板(1)预制填缝板的尺寸应符合设计图纸的要求,其允许误差:厚度为0~+2mm,高度为±12mm。

水泥混凝土路面的滑模施工方法

水泥混凝土路面的滑模施工方法


C i aNe e h oo isa d P o u t hn w T c n lge n rd cs
工 程 技 术
水泥混凝土路 面的滑模施工方法
牛武 军
( 河南高速公路发展有 限责任公 司, 河南 郑州 4 0 0 ) 5 0 0
摘 要: 滑模 摊 铺是 一种 机械 化 , 代化 的施 工 方式 , 最 大限度 地提 高混凝 土路 面的 强度 和平 整度 , 现 能 该技 术在 公路 的建 设 中水 泥混 凝 土路 面会有 长远 发展 。现 简单介 绍 一 下水泥 混凝 土路 面滑模 施 工 的方 法。
4水 泥 大粒径( 3 ) m 级配 良好 。 2 0m , 滑模摊铺施工时 ,由机手检 查布料的均匀 单位用水量 。滑模摊 铺水 泥混凝土 的单位 情况 ,使滑模摊 铺后的路面表面砂浆 层厚度均 用水量 w。按下式初步估算 : 匀, 平均厚度 ≥5 m 滑模式摊铺机 后拖挂 的麻 m 。 W o 0 9 + .9h .7 + . S =1 4.7 30 +1 2 s 061 P 1 袋片应尽量选择 较厚较重 的,以便形成 足够 的 5 . 向缩缝 2横 式 中: 一 位用 水 量 ;g , 一 落 度 , 微观抗滑构造 。麻 袋片接触路面 的拖 行长度 以 w。单 k/ ; 坍 m h 横向缩缝间距 为 4 5 , Im 最大 不超 过 6 并 m, c S m;—眇翠 , s 水灰 比。 %;I 0 —. . 1m为宜 。人工修整过 的表面 , 7 5 微观抗 滑构 : :3 - . 横 2配 合 比 计算 造 已经消失 , 必须再进 行拖麻处理 , 复微 观 且板 宽与板长 之比应控制在 1II1 之间。 以恢 先 采用绝 对体 积 法或 假定 容 重法 进行 计 抗滑构造 。水泥混 凝土路面抗滑构造 的施 工方 向缩缝采用 中央加设传力 杆的假缝形式 ,如下

滑模施工方案(7)

滑模施工方案(7)

滑模施工方案(7)在道路施工中,滑模是一种常见的施工方法,通过将混凝土通过模具滑动到指定位置,可以高效地完成路面的铺设。

本文将介绍滑模施工的方案和步骤,帮助施工人员更好地掌握该技术。

1. 施工准备在进行滑模施工之前,需要做好充分的准备工作。

首先,确定施工现场的平整度和坡度,确保适合使用滑模施工方法。

然后对施工设备进行检查和调试,确保设备正常运行。

最后,准备好所需的模具、混凝土原材料和施工人员。

2. 滑模设备设置将滑模设备移动到施工现场,并进行稳固设置。

根据设计要求调整滑模设备的高度和角度,确保混凝土可以顺利滑动到指定位置。

同时,检查设备的润滑情况,保证滑动过程的顺畅。

3. 混凝土搅拌和装载混凝土搅拌完成后,将混凝土装载到滑模设备的料斗中。

要注意控制混凝土的质量和流动性,确保在滑动过程中不会出现堵塞或泄漏的情况。

4. 滑模施工操作开始滑模施工前,需要对滑模设备和模具进行最后的检查。

然后按照计划好的施工路线和速度,开始混凝土的滑动。

在滑动过程中,施工人员需要密切配合,确保混凝土能够均匀地铺设到指定位置。

5. 施工质量控制在滑模施工完成后,需要对施工质量进行检查和评估。

检查路面的平整度、坡度和厚度是否符合设计要求,以确保施工质量达到标准。

如果发现问题,需要及时进行整改和调整。

结论滑模施工是一种高效、快速的道路铺设方法,能够提高施工效率和质量。

通过合理的施工方案和操作步骤,可以更好地掌握滑模施工技术,为道路建设提供更好的保障。

希望本文对读者了解滑模施工有所帮助,同时也希望在实际施工中能够更加熟练和有效地运用这一技术。

水泥混凝土路面滑模施工方案

水泥混凝土路面滑模施工方案

水泥混凝土路面滑模施工方案一、概述水泥混凝土路面是城市道路建设中常见的路面结构,其施工质量直接关系到道路使用的安全性和舒适性。

滑模施工是一种常用的路面施工方法,具有施工速度快、工作效率高等优点。

本文将对水泥混凝土路面滑模施工方案进行详细介绍。

二、施工准备工作1. 材料准备在进行滑模施工前,需要准备好水泥、砂、骨料等材料,并确保其质量符合相关标准要求。

2. 设备准备准备好混凝土搅拌机、振捣器、滑模机、边模板等施工设备,并进行设备调试和检查,确保施工顺利进行。

3. 施工人员安排施工人员,包括混凝土搅拌工、振捣工、滑模工等,确保施工人员熟练掌握操作技术。

三、施工流程1. 准备工作1.清理施工现场,确保施工区域平整、无杂物。

2.根据设计要求设置施工边界线、边模板等。

3.检查施工设备和材料,确保正常运行。

2. 混凝土搅拌1.将水泥、砂、骨料等按比例放入混凝土搅拌机中。

2.启动搅拌机进行混合,直至混凝土达到均匀状态。

3. 浇筑混凝土1.使用振捣器对基础层进行振实,保证基础层密实。

2.将混凝土倒入滑模机中,进行均匀浇筑。

3.使用振捣器对混凝土进行振实,排除气泡。

4. 滑模1.根据设计要求调整滑模板高度。

2.启动滑模机进行滑模,确保混凝土平整光滑。

5. 养护1.在混凝土凝固前进行浇水养护,保持混凝土湿润。

2.根据养护时间进行定期浇水和保护,直至混凝土强度满足使用要求。

四、施工质量控制1. 施工过程监控1.定期检查混凝土质地、坍落度等指标,确保满足设计要求。

2.检查滑模板高度和平整度,保证路面平整度良好。

2. 质量检验1.进行混凝土抽检和抗压强度检测,确保混凝土质量符合标准要求。

2.对滑模路面进行表面平整度检测,保证路面光滑平整。

五、安全措施1. 安全防护1.施工人员需佩戴安全帽、安全鞋等必要防护用品。

2.制定施工安全规范,确保施工过程安全。

2. 环境保护1.合理利用混凝土余浆和废弃物,做到资源循环利用。

2.尽量减少施工过程对环境的影响,保护周边生态环境。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水泥混凝土滑模施工方案一、滑模摊铺施工的机械设备根据招标文件和高速公路施工的要求,采用美国CMI6004水泥混凝土滑模式摊铺机进行滑模摊铺砼路面施工。

CMI SF6004滑模式摊铺机属于目前较先进的水泥路面施工机械,作业速度快,作业效率高,可以完成大工程量的路面施工任务,而且能充分保证质量。

CMI SF6004摊铺水泥路面施工图美国CMISF-6004滑模式水泥混凝土路面摊铺机主要技术性能参数:发动机功率:317KW标准摊铺宽度:3.7-7.5M可选择摊铺宽度:3.7-13.4M摊铺厚度:0-457MM摊铺速度:0-9M/MIN行走速度:0-19M/MIN质量:49440KG美国CIM滑模式水泥混凝土摊铺机,主要由发动机、液压动力、主机架、驱动履带、螺旋布料器、虚方控制板、液压振捣器、捣实板、成型模板、边模、路拱系统、浮动抹光板、液压控制系统及操作仪表等部分组成。

发动机:采用卡特匹勒系列柴油发动机DITA提供动力源;液压动力:由发动机驱液压油泵系统,包括:螺旋布料器驱动泵、串列液压振捣器泵、压力补偿驱动泵、单级液压控制系统。

主机架:可伸缩液压深入分断机架,保证基本摊铺宽度,配置的标准延伸件,可保证增加宽度;驱动履带:四履带驱动系统;螺旋布料器:法兰连接,可任意组合宽度,大直径中间分隔安装,可两边独立实现单双向驱动;虚方控制板:液压控制,用以计量进入水泥的流量;液压振捣器:标准配置的液压振捣器,各自独立流量控制,振频10 000 r/min捣实板:液压驱动,可分段调整宽度,振频及振幅可调;成型模板:标准结构安装,液压垂直升降调整摊铺厚度、宽度,超铺调整以控制坍落度;边模:液压控制调正依附基面;路拱系统:液压控制调整可获得切线型,多点式或偏置型路拱;浮动抹光板:提供路面二次抹光及小误差修整;液压控制系统:CMI公司专利生产,全液压微调控制水平和转向,可选自动或手动方式操作。

二、滑模摊铺施工的工艺流程滑模摊铺施工的工艺流程如上图所示,面层施工根据此流程网络图精心组织,有条不紊地进行施工,形象工艺流程图如下。

滑模施工工艺流程图三、滑模式摊铺机施工准备组织、技术准备1.为了有效地进行滑模式摊铺机的施工,防止在施工中出现不应有的差错和失误,首先对工程技术人员、施工组织人员、操作驾驶人员以及各辅助工种的工人进行不同层次的培训。

同时必须贯彻安全生产的方针,加强安全教育,严格执行安全操作规程,制定安全技术措施。

未经培训的人员不允许单独上岗。

2.在施工前应组织公路施工设计、监理等部门进行技术交底,熟悉各种技术规范和相关标准,熟悉各种设计文件及应采用的各项技术措施。

3.施工组织部门根据设计文件、合同任务、施工条件来确定自己的施工方案,编制滑模式摊铺机路面施工工艺详细流程,编制施工组织设计实施方案。

4.滑模摊铺水泥混凝土路面施工时,必须建立高效快速的指挥生产的无线电通讯系统,在前台工长、测量组长、摊铺机长和后台工长、搅拌机长、材料供应、试验室主任、钢筋工、木工、后勤之间建立起快速反应的无线电通迅联系,统一由生产指挥长进行指挥调度。

在指挥长因故不能到位时,必须委托前台或后台工长代理指挥长,进行统一调度,指挥生产。

为了保证整个滑模摊铺系统的高效运行,各岗位的负责人必须对指挥长的调度命令发出落实指令,并对存在的问题和困难、调度命令的落实情况和完成时间等随时向指挥长进行报告。

施工现场准备进行滑模摊铺施工之前,首先需要解决施工场地的水电供应、运输道路、生产和生活用房、通迅设备、工棚仓库、消防设施等;有碍于施工的建筑物、树木、沟渠、管线、电线杆等应在施工之前拆除或搬迁完毕;水泥混凝土拌和及原材料堆放场地的地基需要经过适当处理,以工作时装载机铲料时不将底部土铲入为原则;滑模摊铺施工道路上的各种桥涵、通道等构造物,在滑模式摊铺机进行施工前需要隔离交通,这就需要准备车辆通过的便道。

四、水泥混凝土用原材料对水泥混凝土路面施工的原材料必须严格把关和保证供应。

与原材料供应商签署路面施工的各种原材料的供应合同,根据滑模式摊铺机大规模快速施工的要求及时供应各种原材料;对供应的各种原材料取样,进行实验分析,提供严密的检验报告和相关的实验数据,报请监理方和业主审批。

骨料应分级堆放,不得混杂,并要防止积水和尘土污染;水泥和外加剂要根据不同标号、品种、厂牌、出厂日期分开存放,严禁混合存放,并注意防水防潮。

粗骨料搅拌水泥混凝土所需要的粗骨料应采用质地坚硬、强度高、耐磨耗、清洁干净的轧制碎石;严重风化及软弱骨料的含量应控制在10%以内,超过此标准应该进行粗骨料坚固性检验,粗骨料中不能含有土块和泥块。

粗骨料的技术要求应符合GBJ97—87的规定。

细骨料细骨料应采用质地坚硬、清结干净、级配曲线在1区、Ⅱ区的中粗砂、天然砂。

水泥水泥混凝土用水泥应采用抗折强度高、收缩小、耐磨性好的硅酸盐水泥、普通硅酸盐水泥或道路硅酸盐水泥。

水泥的化学成分、物理力学性能应符合国家标准《硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥》GB175—92、《道路硅酸盐水泥》GB13693—92、《矿渣、火山灰、粉煤灰硅酸盐水泥》GB1344—92的规定。

选用的水泥必须通过实验室检验,并根据抗折强度检验结果是否达到路面交通量等级的设计要求,确定是否使用。

水泥进场时必须附有检验证明,使用前应对水泥的安定性、凝结时间、标准稠度用水量、抗折强度、细度等主要技术指标的检验合格后,方可使用。

水泥的存放期不得超过三个月。

夏季高温施工时,水泥的温度不宜高于50℃;冬季低温施工时,水泥温度不宜低于10℃。

水泥混凝土出搅拌机的温度须在(10~35)℃之间。

夏季高温施工时,新拌水泥混凝土的初凝时间不得小于1h,否则必须对原材料进行降温,采取混凝土缓凝措施。

粉煤灰滑模摊铺水泥混凝土路面工程用粉煤灰必须符合国家标准GBJ146—901、Ⅱ级的粉煤灰各项技术要求,粉煤灰进货要有检验报告。

外加剂和养护剂由于滑模摊铺水泥混凝土路面需要比其它施工方式较大的坍落度,所以必须采用外加剂满足水灰比(抗折强度和耐久性)和工作性(振动粘度)的要求。

外加剂的应用应符合国家标准《混凝土外加剂应用技术规范》GBJ199—88的规定。

外加剂的掺用量参考厂家推荐剂量,并通过配合比实验来确定。

滑模摊铺水泥混凝土路面施工速度快,养护工作量大。

养护方式应采用喷洒养护剂的方式,养护剂的品种、喷洒剂量、薄膜厚度等应根据ASTM养护剂标准实验方法,以满足保水率85%为原则来确定。

拌和及养护用水拌和及养护用水应采用饮用水。

一般用水量定额:摊铺水泥混凝土以前的基层洒水约为(25~30)L/m3;搅拌水泥混凝土的用水约为180 L/m3;故在施工前必须做好当地水源和给水、储水设备落实工作,若施工现场没有稳定的水源供应,应修建1~2个200m3左右的蓄水池来保证水的供应。

路面用钢筋滑模摊铺水泥混凝土路面施工钢筋包括钢筋网、角隅钢筋、传力杆、拉杆等,路面用钢筋应符合普通碳素结构钢BG700—88的技术要求。

各类钢筋的加工规格、数量和设置应根据设计图纸来确定。

五、水泥混凝土配合比设计基本原则水泥混凝土配合比基本原则是要满足抗折强度、工作性能、耐久性能和经济性能四项要求,作为滑模摊铺路面施工来说,最重要的是工作性能。

1.工作性能滑模摊铺对水泥混凝土工作性能的要求有以下两条:(1)因为滑模摊铺路面时,水泥混凝土必须振动密实,禁止出现蜂窝麻面,所以对新拌水泥混凝土有一个最大振动粘度系数和最小坍落度的要求。

(2)因为滑模摊铺水泥混凝土路面摊铺过后必须不塌边流角,所以对新拌水泥混凝土有一个最小振动粘度系数和最大坍落度的要求。

综上所述,滑模摊铺机进行摊铺作业时,水泥混凝土最佳工作性能的振动粘度系数为(150~500)N·s/m2;坍落度:对于砾石混凝土其值为(2~4)cm,对于碎石混凝土其值为(3~6)cm。

2.耐久性路面水泥混凝土满足耐久性的要求主要是反映在最大水灰比上:(1)对于公路、城市道路和厂矿道路,最大水灰比不能大于0.50;(2)对于机场和高速公路,最大水灰比不能大于0.46;3.经济性能在满足上述三项技术要求的前提下,滑模摊铺水泥混凝土的配合比应贯彻尽可能经济合理的原则,一般情况下,单位水泥用量不应超过400kg/m3。

外加剂的使用滑模摊铺水泥混凝土路面应采用引气剂和掺用减水剂,采用引气剂是为了保证新拌水泥混凝土最佳工作性能及路面混凝土抗折强度和耐久性的要求,其用量按照新拌混凝土含气量的4%±1%来确定。

减水剂的掺用,在夏季施工时应采用缓凝型的,减水剂和引气剂、缓凝型减水剂和引气剂可复合掺用,但要注意掺用后不能发生沉淀,不能堵塞外加剂进口滤网。

确定配合比计算参数配合比的计算参数包括水灰比、单位水泥用量、砂率和单位用水量。

1.水灰比的估算水灰比S可根据滑模摊铺水泥混凝土的试配抗折强度R、水泥胶砂的抗折强度Rs 和粗骨料类型按下式进行估算:对于碎石:R =-1.0079+0.3485Rs+1.5684S按照上式计算出的水灰比S还必须满足:(1)对于公路、城市道路和厂矿道路,最大水灰比不能大于0.50;(2)对于机场和高速公路,最大水灰比不能大于0.46;(3)对于高寒地区有抗冻性要求的道路,最大水灰比不能大于0.45;如果计算出的水灰比大于上述规定,则取上述规定中允许的最大水灰比。

2.单位水泥用量采用525号普通硅酸盐水泥或道路硅酸盐水泥时,滑模摊铺水泥混凝土的单位水泥用量控制在(300~500)kg/m3范围内。

采用425号普通硅酸盐水泥、道路硅酸盐水泥或矿渣硅酸盐水泥时,滑模摊铺水泥混凝土的单位水泥用量控制在(340~400)kg/m3范围内。

3.砂率为了满足最佳工作性能和做表面抗滑构造的要求,滑模摊铺水泥混凝土砂率与人工施工相比,一般要大2%~3%。

4.单位用水量滑模摊铺水泥混凝土的单位用水量W。

可按照下列公式初步估算:碎石:W0 =104.97+3.09h+11.27S+0.61SP式中:W—单位用水量,kg/m3;h —坍落度,cm;SP—砂率,%;S —水灰比。

配合比计算滑模摊铺水泥混凝土的配合比设计计算可按照假定容重法或绝对体积法进行计算,按照绝对体积法进行计算必须计入含气量。

配合比的调整1.试配调整对于在有引气剂和减水剂的条件下,估算出来的水灰比和单位用水量必须依据所用外加剂减水率进行试配调整,最终水灰比和单位用水量应满足各项技术要求。

滑模摊铺水泥混凝土的水灰比一般在0.38~0.46之间;单位用水量一般在(130~160)kg/m3之间。

单位水泥用量(粉煤灰掺量)、砂率、粗骨料级配与数量、外加剂剂量则应根据水泥抗折强度、砂的细度模数、粗骨料的粒径,通过配制以达到最佳工作性能和试配抗折强度试验来确定。

相关文档
最新文档
