竣工图编制要求

竣工图的编制要求

竣工图的编制要求
1、凡新建、扩建、改建的建设项目，在项目竣工后都应编制竣工图。

2、竣工图的编制工作由项目建设管理单位负责组织协调。

3、竣工图应完整、准确、清晰、规范，签字手续完备、真实反映项目竣工验收时的实际情况，编制深度应与施工图的编制深度一致；竣工图的批准人、校核人、编制人员应在竣工图上签字，不得由他人代签、不得用印章代替签名、不得用打印代替签名
4、建设过程中按施工图进行施工未作任何改动的图纸，由设计单位在施工图上加盖竣工图章，全部竣工图目录应重新编制，施工图阶段改为竣工图阶段，并签署竣工图的编制日期，由施工单位和监理单位审核无误后，加盖竣工图章
6、建设过程中发生了修改的施工图，竣工图编制单位应根据工程变更单、工程联系单、通知单等有关文件以及现场施工验收记录、调试记录等重新编制竣工图。

重新编制的竣工图，图标设计阶段应由施工图阶段改为竣工图阶段，图纸编号按原施工图图号，其中设计阶段代字“S” 改为“Z”，签署竣工图的编制日期；重新编制的竣工图，由施工单位和监理单位审核无误后，逐张加盖竣工图章。

竣工图编制单位（设计院）不需加盖竣工图图章
7、竣工图图章应使用红色印泥，盖在标题栏附近空白处。

竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

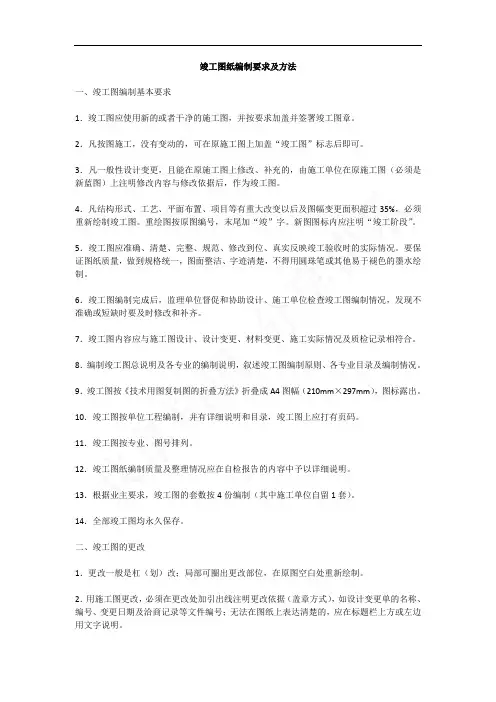

竣工图纸编制要求及方法

竣工图纸编制要求及方法一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。

2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。

3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。

4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣”字。

新图图标内应注明“竣工阶段”。

5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。

要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。

7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。

10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。

11．竣工图按专业、图号排列。

12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。

14．全部竣工图均永久保存。

二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。

2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。

3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。

4．有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法。

竣工图编制要求

竣工图编制要求WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

竣工图编制要求

竣工图编制要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图、结构竣工图、钢结构竣工图、建筑给水、排水与采暖竣工图、燃气竣工图、建筑电气竣工图、智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）、通风空调竣工图、地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图、地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

竣工图编制基本要求

一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。

2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。

3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。

4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣”字。

新图图标内应注明“竣工阶段”。

5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。

要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。

7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。

10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。

11．竣工图按专业、图号排列。

12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。

14．全部竣工图均永久保存。

二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。

2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。

3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。

4．有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法。

竣工图编制要求

竣工图编制要求1.竣工图的编制要求1.1工程竣工时应编制竣工图，竣工图一般由施工单位负责编制。

公司所属新建高速铁路建设项目除标准图、通用图外应全部重新绘制竣工图。

施工单位有采用标准图、通用图的，由施工单位移交建设单位一套本单位采用的标准图、通用图，纳入竣工文件。

1.2竣工图应完整、准确、规范、清晰、修改到位，真实反映竣工时的实际情况。

1.3竣工图一律采用CAD绘制。

1.4竣工图应配有竣工图封面、竣工说明、竣工图目录。

1.5竣工图应能正确反映竣工工程隐蔽部位的处理情况和工程地质、水文地质情况、变更情况；对各部建筑尺寸、建筑材料和建筑标高注写明确，一目了然，关键部位应附放大样图，变更设计应纳入竣工图；根据竣工图能够详细了解工程全貌及其具体建筑位置；1.6图上有施工里程的地方，都要加注统一里程；准确计算出全部工程数量；在运营期间，对养护维修起到参考作用1.7竣工图的图标需要按照图1.7所示进行修改。

1.8竣工图编制完成后，监理单位应对竣工图编制的完整、准确、系统和规范情况进行审查。

1.9竣工图打印采用硫酸纸蓝晒工艺。

竣工图签署必须签署在蜡底图上，然后晒制蓝图。

2.0竣工图移交给建设单位时，需移交蜡底图、蓝图、DWG版电子CAD图（含字体库）及PDF版电子CAD图一份。

2.竣工图编制注意事项2.1图幅、图标、角标。

2.1.1图幅尺寸基本图幅A0A1A2A3A×B1188×840840×594594×420420×297 C1010105D2*******2.1.2图幅比照施工设计图或采用国标制图标准，如果图幅需要加长，按1/8的模数延长。

2.1.3角标的半径为7.5mm。

如果多张横断面图，第一张图和最后一张图同时有图标和角标，中间只采用角标（在横线以下写总张数，横线以上写分张数，如1/30……30/30）。

2.2图标：所有签字均签在底图上，再晒蓝图。

图标中字体均采用5号字，如工程名称及图名字数较多时，可酌情缩小字号；如图名不能直接反映该图所属专业时，应在图名上方标明××专业；竣工图号可按原施工设计图各专业图号编排，但需将施工图中的“施”字改成“竣”字，且施工图图号不能重复。

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检•3•4•5•6•7要求。

•1行修改2、标注位置合理，容易辩认，不遮盖图形、文字和数字。

（三）载体（纸张）、书写、粘结•1、竣工图属永久性保存的资料，必须采用不易褪色的绘图墨水（黑色耐久性书写材料）编制竣工图，并做到图形线条清晰、字迹工整、墨色均匀、标示明确、反差良好。

禁用圆珠笔、铅笔或其他易褪色的墨水绘制。

最好是利用电脑重新绘制竣工图。

•2、竣工图表中的文字、数据等的字体和字号，应符合规范要求，手写体不得潦草。

•3、图纸粘结一律用化学浆糊，不得用粮食浆糊或胶水粘结竣工图纸。

•4、蓝图描绘用纸必须是质地优良、透明度好的硫酸纸或薄尼龙纸。

描绘线划•5•1•2•3•4•5（含——•6竣工图编制说明1 竣工图总说明1）本合同段工程概况（简述工程所处地形、地貌、水文及地质情况，本合同段的主要工程概况，即：路基、路面、桥梁、涵洞、隧道、路线交叉实际情况与设计情况对比）；2）开、竣工日期；3）施工依据；4）新工艺、新材料；A 若原设计图无变更，可直接利用；B 参照原设计图表示方法，注明实际放线采用的导线成果、曲线要素、水准点文件材料；C 施工中新增的固定导线点、水准点要标注在竣工图上。

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

竣工图编制和整理要求

竣⼯图编制和整理要求竣⼯图编制及整理要求⼀、竣⼯图的编制要求1、竣⼯图必须做到齐全、准确。

竣⼯图要做到与设计变更、隐蔽⼯程记录和⼯程实际情况“三对⼝”。

2、竣⼯图按专业编制，并配有详细编制说明和⽬录。

竣⼯图应包括所有的施⼯图，其中属于国家和⾏业的标准图、通⽤图，可以在⽬录中注明，不作为竣⼯图编制。

3、凡按施⼯图施⼯没有变动的，由施⼯单位在原图上加盖并签署竣⼯图章，作为竣⼯图。

4、凡⼀般性图纸变更及符合杠改或划改要求的变更，可在原图上修改，由施⼯单位加盖并签署竣⼯图核定章和竣⼯图章，作为竣⼯图。

5、凡结构形式、⼯艺、平⾯布置等重⼤改变及图⾯变更⾯积超过35%的，应重新绘制竣⼯图。

由于设计原因造成的，由设计单位负责绘制；由于施⼯原因造成的，由承包单位负责绘制；由于其它原因造成的，由建设单位负责绘制或委托设计单位、施⼯单位代为绘制。

所有重新绘制的竣⼯图，均应由承包单位和监理单位与⼯程实际核对后，加盖“竣⼯图章”。

6、编制竣⼯图时,对施⼯图的变更应坚持“⼗改”、“七不改”。

“⼗改”是：凡隐蔽⼯程、重要设备、管道、钢筋混凝⼟⼯程等，施⼯与原施⼯图的差异超过规范许可限度的，必须⼀律改在竣⼯图上；“七不改”是：为减少竣⼯图⼯作量，凡地⾯上易于辨认的⾮原则性的变异，⼀律不在施⼯图上修改。

7、竣⼯图应使⽤新蓝图，计算机出图必须清晰，不得使⽤复印件。

8、竣⼯图应逐张加盖并签署竣⼯图章（轴侧图、设计说明书、设备材料⼀览表多页的，装订后，可以只加盖在每类⽂件的⾸页上）。

“竣⼯图章”按《国家重⼤建设项⽬⽂件归档要求与档案整理规范》（DA/T28-2002）的规定，其规格为80mm×60mm，上部有“竣⼯图”字样，并包括编制单位名称及其编制⼈、技术负责⼈签署栏及编制⽇期等内容。

“竣⼯图核定章”的规格为40mm×15mm，应注明核定的依据。

修改部位应通过引出线与竣⼯图核定章相连。

“竣⼯图章”和“竣⼯图核定章”均采⽤红⾊印泥加盖。

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实..际情况，包括主要建设容、完成工程量、执行的规标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

•2、竣工图容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

竣工图编制基本要求

四、竣工图的编制单位与编制套数：
竣工图的编制单位是施工单位，归档整理规范条文说明第4.2.2条规定竣工图的编制应按原国家建委1982年[建发施字50号] 《关于编制基本建设竣工图的几项暂行规定》执行。因为施工单位是建筑产品的直接生产者，对工程变更最清楚。该规定指出建设工程实行总承包的工程，总承包单位负责其自建项目竣工图的编绘工作，分包单位负责所分包工程竣工图的编绘工作，分包单位没有能力编绘的，由总包单位负责编绘。竣工图的编绘套数应按陕城办发[1986]57号通知第三款第四条执行。除甲、乙双方在施工合同中另有约定外，一般要求不少于三套，三套的归属是：城建档案馆一套，使用单位一套，建设单位主管机关档案室一套。因编制竣工图须增加的图纸，由建设单位负责及时提供给施工单位。
九、为了做好基本建设工程竣工图的编制工作，各主管部门可根据具体情况制订有关细则。
十、本规定从批准、颁布之日起开始试行。过去的有关规定，与本规定相抵触者，按本规定执行
一、竣工图的概念
竣工图是工程竣工档案的核心组成部分，它是把理想化的工程设计兰图（施工图）经过各专业工种技术工人的再加工而变成建筑实体的真实记录。建设工程文件归档整理规范第二章术语第八条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。该条款严格界定了竣工图与施工图的本质区别。
3竣工图是司法鉴定裁决的法律凭证
竣工图具有司法鉴定裁决的法律凭证作用，对于一个重大的工程质量事故的技术鉴定，首先要对工程图纸进行核对，检查施工单位是否严格按图施工，有变更的部位是否经过设计同意，签字手续是否完备，其次才是对设计计算、原材料是否合格、施工过程是否符合规范要求的检查。如著名的四川虹桥倒塌事件等等都是血的教训。最后的司法量刑竣工图的法律凭证作用不可忽视。

竣工图编制的基本要求

竣工图编制的基本要求1. 竣工图的概念竣工图是工程建设项目完成后，用于表明工程实际状况的一种图纸。

它是建筑工程的重要文物证明之一，也是施工和验收工程的依据之一。

2. 竣工图的种类竣工图包括建筑工程竣工图、装修工程竣工图、市政工程竣工图等。

在建筑工程中，竣工图又可以分为总平面图、立面剖面图、结构布置图、安装示意图、设备平面布置图等。

3. 竣工图编制的基本要求竣工图的编制要求非常严格，主要根据以下要求进行：3.1 严格遵循国家标准竣工图的编制必须严格遵循国家标准，包括《建筑工程图样与制图》、《城市规划术语》等相关标准。

只有按照标准要求制作的竣工图才能达到规范合格的水平。

3.2 编制清晰、准确竣工图的编制必须要清晰、准确。

图纸上的信息应该尽可能详细，表达准确，能够清晰地表现出实际情况。

而且细节要注意，尺度和比例也必须严格遵循。

3.3 符合国家相关法规竣工图的编制还必须符合国家相关法规，尤其是建筑法、城市规划法等法规，满足法律法规方面的要求。

3.4 严格保密竣工图的信息属于敏感信息，必须严格保密。

相关人员必须签署保密协议，保证信息不外泄。

3.5 完整、合理竣工图的编制要求图纸完整，合理性强。

要保证图纸能够准确反映工程现场实际情况，从而能够成为工程交接、验收的重要依据。

4. 竣工图编制的流程竣工图的编制流程包括以下几个环节：4.1 工程资料收集和准备在编制竣工图之前，必须充分收集工程施工、竣工、验收的相关资料，包括施工图、工程档案、资料证明等。

此外还需要对各种资料进行核查、检验，确保准确性和完整性。

4.2 竣工图的测量实施竣工图的编制离不开实地测量。

施工单位要派专业的测量人员对建筑施工过程中的各项数据进行实测并记录下来。

4.3 竣工图的制图测量数据统计完毕后，需要将测量数据进行处理，同时在计算机上制作成符合标准和要求的竣工图。

4.4 竣工图的审核与修改制作好的竣工图需要进行审核和修改。

竣工图审核人员应是专业技术人员，能够对图纸的合理性、准确性、完整性进行严格的审核。

竣工图编制要求

竣工图编制要求
一、竣工图的编制应在盖有设计院出图章、注册设计师章和设计审核章的的蓝图上进行绘制，报送的竣工图图样清晰，图表整洁，无破损，签字盖章手续完备。

二、绘制竣工图须符合制图规范，做到图形清晰和字迹工整。

绘制与注记要用碳素墨水笔。

三、所有竣工图均应加盖竣工图章。

竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。

“竣工图章”应使用不易褪色的红色印泥，应盖在图标栏上方空白处。

还须加盖施工单位和监理单位公章。

要求：竣工图章上需签字的人员，不允许只签字不审核图纸。

四、变更依据
图纸会审记录、设计变更单、技术核定单、工程业务联系单等修改。

五、图纸变更注记方法
竣工图必须与工程实物相符，与设计变更通知单等有关资料一致，所有修改内容必须修改到位，竣工图的修改、注记方法规定如下：
1、对于少量文字和数字的修改可用扛改法。

即用一条实线将被修改的部分划去，在其附近适当的位置填写变更后的内容，并注明修改依据和注记人、注记日期。

2、对少量图形的修改可采用叉改法。

即用“×”将被修改部分划去，在其附近适当的位置画上修改后的图形，注明修改内容及修改依据、注记人、注记日期。

3、对较多图形的修改，可采用蓝图粘贴法。

即将变更较大的部分进行重新绘制或绘成底图后晒成蓝图剪下，粘贴在变更部分上，吻合相接成竣工图，并注明修改依据、注记人、注记日期。

六、竣工图编绘时间。

工程竣工图编制要求

竣工图编制要求1、竣工图编制的原则⑴工程施工过程中，完全按图施工无变动者，可在原施工蓝图上加盖“竣工图”章，即可转化为竣工图。

⑵在施工过程中虽有一般性设计变动，但能在原施工蓝图上修改补充，且不影响图面质量的，可用碳素墨水笔对变更部位进行杠（划）改或叉改。

修改时应当注明变更依据，并加盖“竣工图”章即可转化为竣工图。

⑶凡是不宜在原施工蓝图上改绘或是工程项目结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应按国家有关规范重新绘制竣工图，并加盖“竣工图”章。

2、竣工图章的式样和规格尺寸详《建设工程文件归档整理规范》，竣工图章应使用不褪色的红印泥加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方，技术负责人，总监必须在审核后签字。

3、编制竣工图应当使用新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件编制竣工图。

4、重新绘制的竣工图，在设计图签栏中必须有原设计单位人员签字，图纸应符合设计单位施工图出图用章规定。

5、竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整洁、字迹清楚。

不得用圆珠笔或其他易于褪色的墨水绘制。

6、竣工图的折叠方法应按《建筑工程资料管理规程》附录E执行。

（九）竣工图的编制方法竣工图按绘制方法不同可分为以下几种形式：利用电子版施工图改绘的竣工图；利用施工蓝图改绘的竣工图；利用翻晒硫酸纸底图改绘的竣工图；重新绘制的竣工图。

1、利用电子版施工图改绘竣工图应符合下列规定：⑴将图纸变更结果直接改绘到电了版施工图中，用云线圈出修改部位，并按下表的形式做修改内容备注表；⑶设计图签栏中应有原设计人员签字；⑷委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；⑸竣工图章可直接绘制成电子版竣工图章，出图后应有相关责任人的签字。

2、利用施工图蓝图（必须是新蓝图）改绘竣工图应采用杠（划）改或叉改法进行绘制。

具体方法示例子如下：⑴取消内容①例如：首层结构平面图中Z16（Z17）柱断面，（Z17）取消。

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
